2021 TOYOTA RAV4 PHEV Kezelési útmutató (in Hungarian)

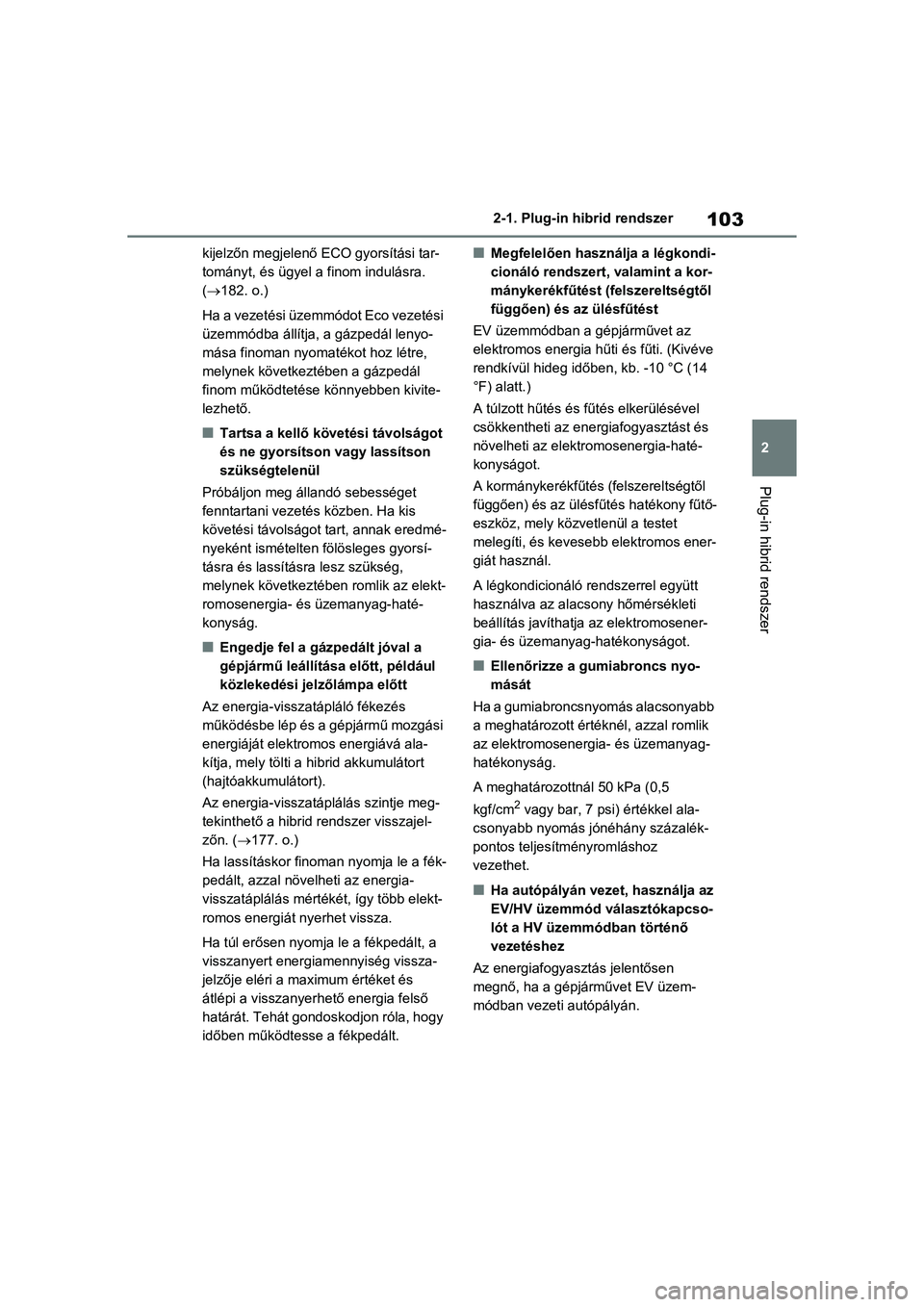

103
2
2-1. Plug-in hibrid rendszer
Plug-in hibrid rendszer
kijelzőn megjelenő ECO gyorsítási tar-
tományt, és ügyel
a finom indulásra.
(182. o.)
Ha a vezetési üzemmódot Eco vezetési
üzemmódba állítja, a gázpedál lenyo-
mása finoman nyomat ékot hoz létre,
melynek következtében a gázpedál
finom működtetése könnyebben kivite-
lezhető.
nTartsa a kellő követési távolságot
és ne gyorsítson vagy lassítson
szükségtelenül
Próbáljon meg állandó sebességet
fenntartani vezeté s közben. Ha kis
követési távolságot tart, annak eredmé-
nyeként ismételten fölösleges gyorsí-
tásra és lassításra lesz szükség,
melynek következtében romlik az elekt-
romosenergia- és üzemanyag-haté-
konyság.
nEngedje fel a gázpedált jóval a
gépjármű leállítá sa előtt, például
közlekedési jelzőlámpa előtt
Az energia-vissza tápláló fékezés
működésbe lép és a gépjármű mozgási
energiáját elektromos energiává ala-
kítja, mely tölti a hibrid akkumulátort
(hajtóakkumulátort).
Az energia-visszatáplálás szintje meg-
tekinthető a hibri d rendszer visszajel-
zőn. ( 177. o.)
Ha lassításkor finom an nyomja le a fék-
pedált, azzal növelheti az energia-
visszatáplálás mértékét, így több elekt-
romos energiát n yerhet vissza.
Ha túl erősen nyomja le a fékpedált, a
visszanyert energiamennyiség vissza-
jelzője eléri a maximum értéket és
átlépi a visszanyerhető energia felső
határát. Tehát gondoskodjon róla, hogy
időben működtesse a fékpedált.
nMegfelelően használja a légkondi-
cionáló rendszert , valamint a kor-
mánykerékfűtést (felszereltségtől
függően) és az ülésfűtést
EV üzemmódban a gépjárművet az
elektromos energia hűti és fűti. (Kivéve
rendkívül hideg időben, kb. -10 °C (14
°F) alatt.)
A túlzott hűtés és fű tés elkerülésével
csökkentheti az energiafogyasztást és
növelheti az elektromosenergia-haté-
konyságot.
A kormánykerékfűtés ( felszereltségtől
függően) és az ülésfűtés hatékony fűtő-
eszköz, mely közvetlenül a testet
melegíti, és kevesebb elektromos ener-
giát használ.
A légkondicionáló rendszerrel együtt
használva az alacsony hőmérsékleti
beállítás javíthatja az elektromosener-
gia- és üzemanyag-hatékonyságot.
nEllenőrizze a gu miabroncs nyo-
mását
Ha a gumiabroncsnyomás alacsonyabb
a meghatározott érté knél, azzal romlik
az elektromosenergia- és üzemanyag-
hatékonyság.
A meghatározottnál 50 kPa (0,5
kgf/cm
2 vagy bar, 7 psi) értékkel ala-
csonyabb nyomás jónéhány százalék-
pontos teljesítményromláshoz
vezethet.
nHa autópályán vezet, használja az
EV/HV üzemmód választókapcso-
lót a HV üzemmódban történő
vezetéshez
Az energiafogyasztás jelentősen
megnő, ha a gépjárművet EV üzem-
módban vezeti autópályán.

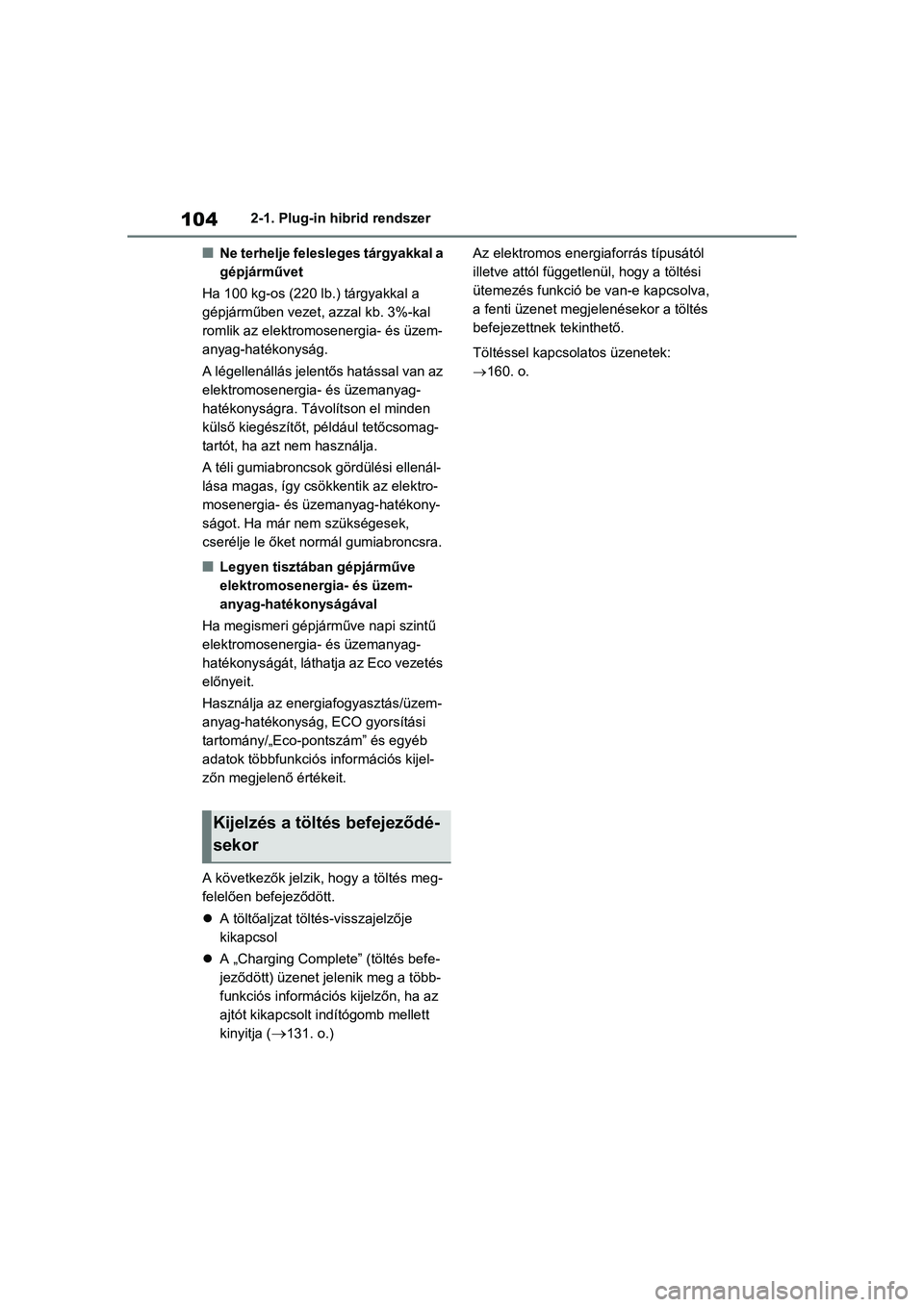

1042-1. Plug-in hibrid rendszer
nNe terhelje felesleges tárgyakkal a
gépjárművet
Ha 100 kg-os (220 lb.) tárgyakkal a
gépjárműben vezet, azzal kb. 3%-kal
romlik az elektromosenergia- és üzem-
anyag-hatékonyság.
A légellenállás jelentős hatással van az
elektromosenergia- és üzemanyag-
hatékonyságra. Távolítson el minden
külső kiegészítőt, p éldául tetőcsomag-
tartót, ha azt nem használja.
A téli gumiabroncsok gördülési ellenál-
lása magas, így csökkentik az elektro-
mosenergia- és üzemanyag-hatékony-
ságot. Ha már nem szükségesek,
cserélje le őket normál gumiabroncsra.
nLegyen tisztában gépjárműve
elektromosenergia- és üzem-
anyag-hatékonyságával
Ha megismeri gépjá rműve napi szintű
elektromosenergia- és üzemanyag-
hatékonyságát, láthatja az Eco vezetés
előnyeit.
Használja az energiafogyasztás/üzem-
anyag-hatékonyság, ECO gyorsítási
tartomány/„Eco-pontszám” és egyéb
adatok többfunkciós információs kijel-
zőn megjelenő értékeit.
A következők jelzik, hogy a töltés meg-
felelően befejeződött.
 A töltőaljzat töl tés-visszajelzője
kikapcsol
 A „Charging Complete” (töltés befe-
jeződött) üzenet je lenik meg a több-
funkciós információs kijelzőn, ha az
ajtót kikapcsolt indítógomb mellett
kinyitja (
131. o.) Az elektromos energ
iaforrás típusától
illetve attól függetlenül, hogy a töltési
ütemezés funkció be van-e kapcsolva,
a fenti üzenet megjel enésekor a töltés
befejezettnek tekinthető.
Töltéssel kapcsolatos üzenetek:
160. o.
Kijelzés a töltés befejeződé-
sekor

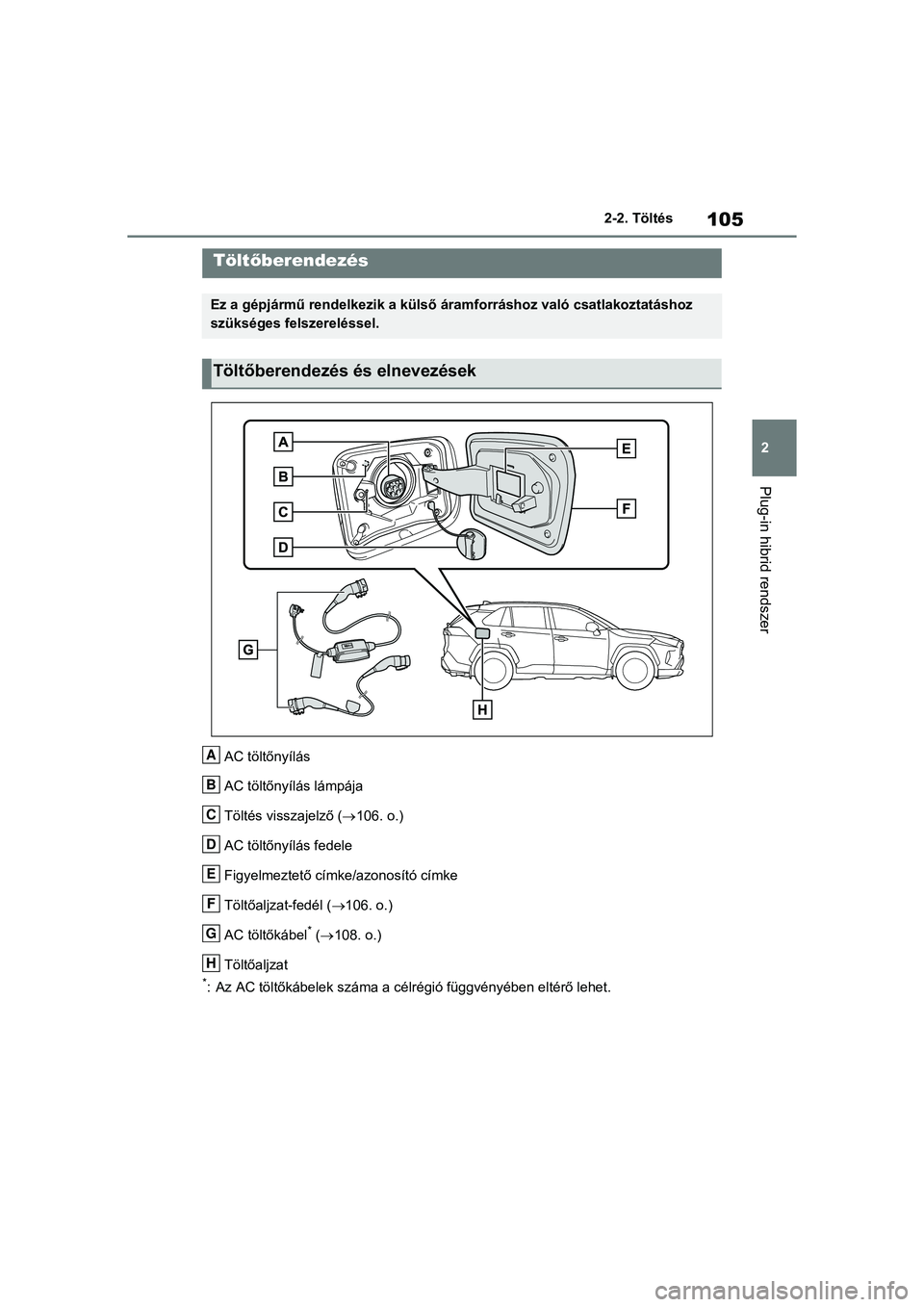

105
2
2-2. Töltés
Plug-in hibrid rendszer
2-2.Töltés
AC töltőnyílás
AC töltőnyílás lámpája
Töltés visszajelző (
106. o.)
AC töltőnyílás fedele
Figyelmeztető címk e/azonosító címke
Töltőaljzat-fedél ( 106. o.)
AC töltőkábel
* ( 108. o.)
Töltőaljzat
*: Az AC töltőkábelek száma a célré gió függvényében eltérő lehet.
Töltőberendezés
Ez a gépjármű rendelkezik a külső áramforráshoz való csatlakoztatáshoz
szükséges felszereléssel.
Töltőberendezés és elnevezések
A
B
C
D
E
F
G
H

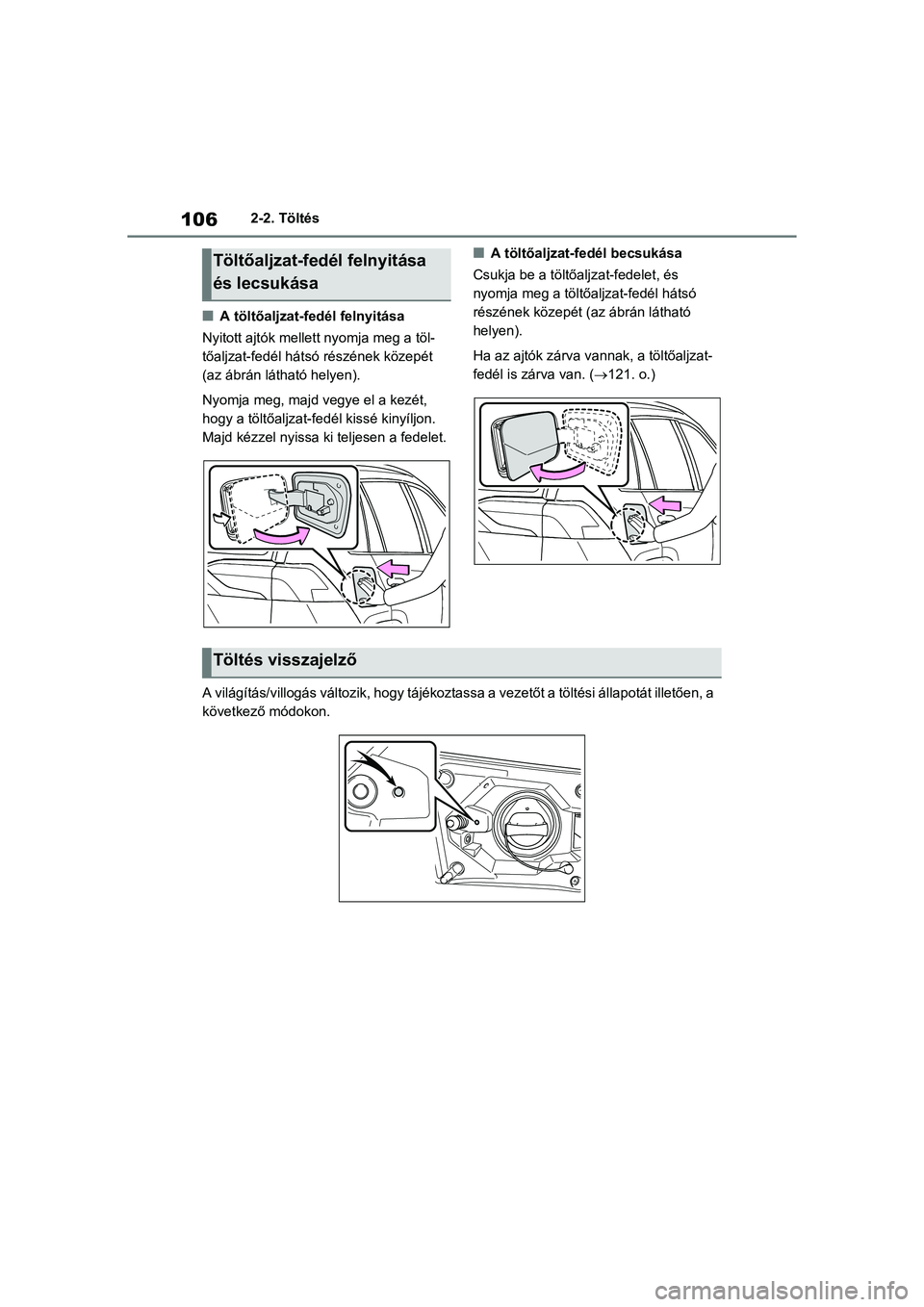

1062-2. Töltés
nA töltőaljzat-fedél felnyitása
Nyitott ajtók mellett nyomja meg a töl-
tőaljzat-fedél hátsó részének közepét
(az ábrán látható helyen).
Nyomja meg, majd vegye el a kezét,
hogy a töltőaljzat-fedél kissé kinyíljon.
Majd kézzel nyissa ki teljesen a fedelet.
nA töltőaljzat-fedél becsukása
Csukja be a töltőaljzat-fedelet, és
nyomja meg a töltőaljzat-fedél hátsó
részének közepét (az ábrán látható
helyen).
Ha az ajtók zárva vannak, a töltőaljzat-
fedél is zárva van. ( 121. o.)
A világítás/villogás változik, hogy tájékoztassa a vezetőt a tö ltési állapotát illetően, a
következő módokon.Töltőaljzat-fedél felnyitása
és lecsukása
Töltés visszajelző

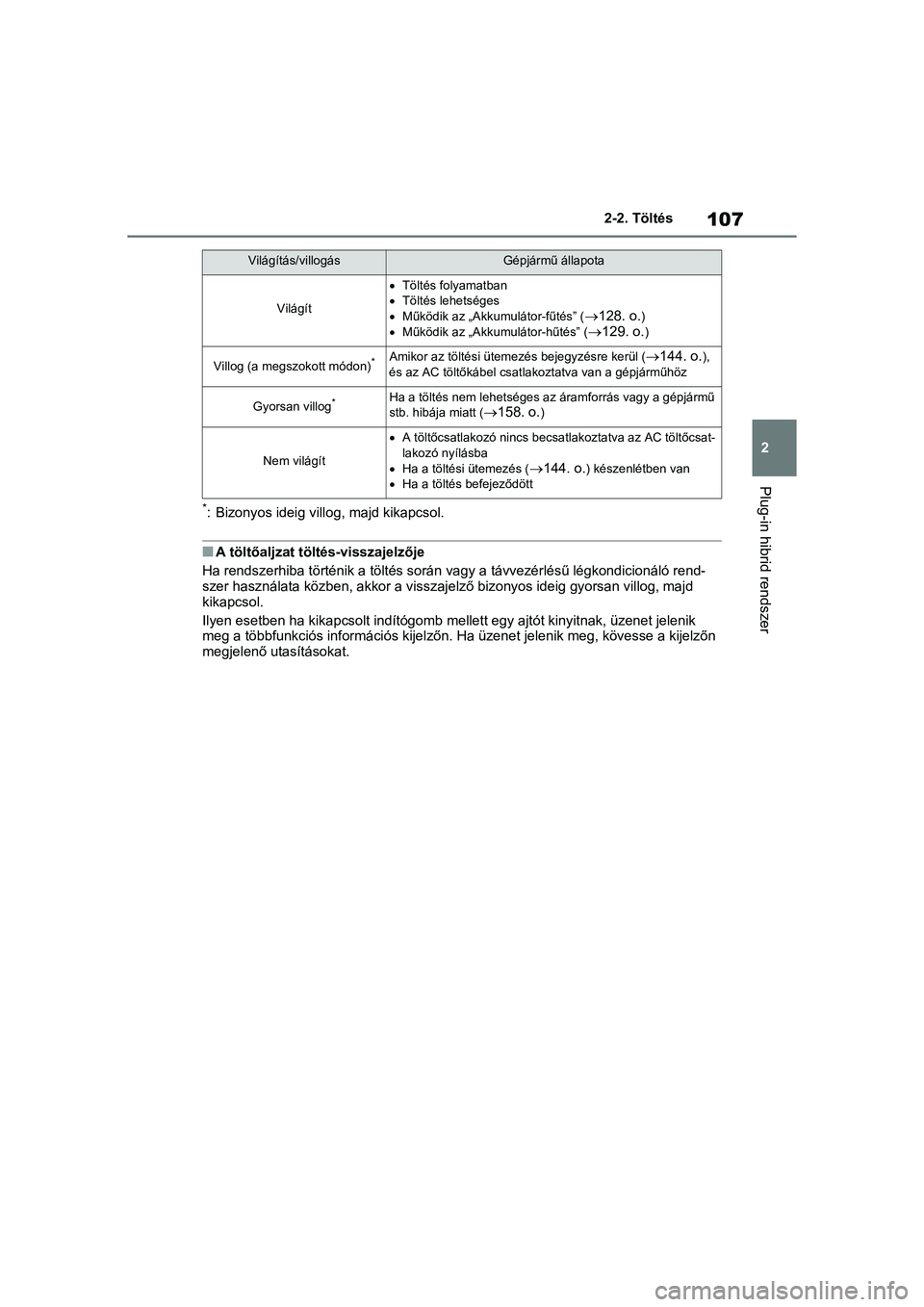

107
2
2-2. Töltés
Plug-in hibrid rendszer
*: Bizonyos ideig villo
g, majd kikapcsol.
nA töltőaljzat töltés-visszajelzője
Ha rendszerhiba történ ik a töltés során vagy a távvezérlésű lég kondicionáló rend-
szer használata közbe n, akkor a visszajelző bizonyos ideig gyor san villog, majd
kikapcsol.
Ilyen esetben ha kikapcsolt indítógomb mellett egy ajtót kinyit nak, üzenet jelenik
meg a többfunkciós információs k ijelzőn. Ha üzenet jelenik meg, kövesse a kijelzőn
megjelenő utasításokat.
Világítás/villogásGépjármű állapota
Világít
 Töltés folyamatban
 Töltés lehetséges
 Működik az „Akkumulátor-fűtés” (
128. o.)
 Működik az „Akkumulátor-hűtés” (
129. o.)
Villog (a megszokott módon)*Amikor az töltési ütemez és bejegyzésre kerül (144. o.),
és az AC töltőkábel csatlakoztatva van a gépjárműhöz
Gyorsan villog*Ha a töltés nem lehetséges az áramforrás vagy a gépjármű
stb. hibája miatt (158. o.)
Nem világít
 A töltőcsatlakozó nincs becsatlakoztatva az AC töltőcsat-
lakozó nyílásba
 Ha a töltési ütemezés (
144. o.) készenlétben van
 Ha a töltés befejeződött

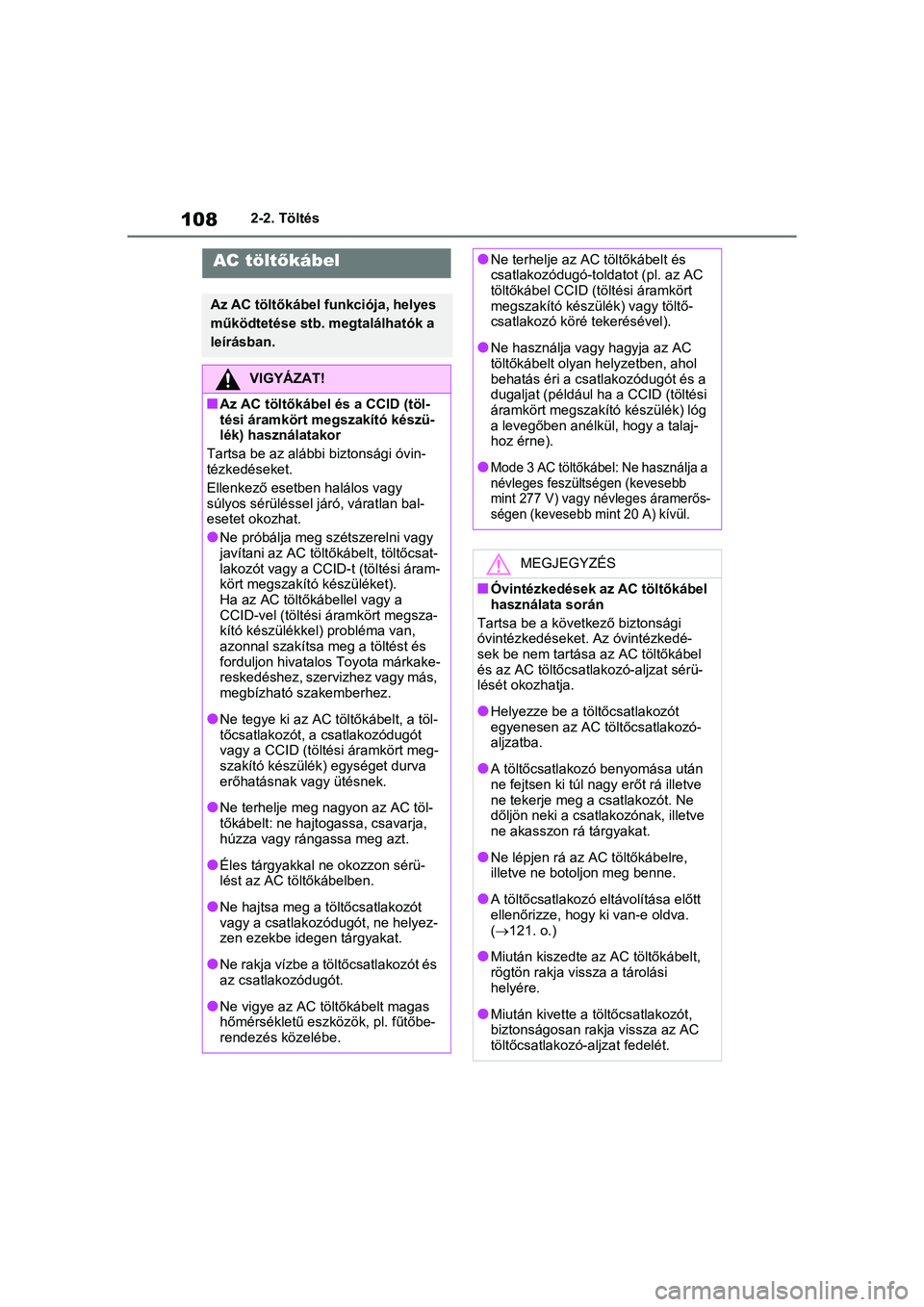

1082-2. Töltés
AC töltőkábel
Az AC töltőkábel f unkciója, helyes
működtetése stb. megtalálhatók a
leírásban.
VIGYÁZAT!
nAz AC töltőkábel és a CCID (töl-
tési áramkört megszakító készü-
lék) használatakor
Tartsa be az alábbi biztonsági óvin-
tézkedéseket.
Ellenkező esetben halálos vagy
súlyos sérüléssel járó, váratlan bal-
esetet okozhat.
lNe próbálja meg szétszerelni vagy
javítani az AC töltő kábelt, töltőcsat-
lakozót vagy a CCID-t (töltési áram-
kört megszakító készüléket).
Ha az AC töltőkábellel vagy a
CCID-vel (töltési áramkört megsza-
kító készülékkel) probléma van,
azonnal szakítsa meg a töltést és
forduljon hivatalo s Toyota márkake-
reskedéshez, szervizhez vagy más,
megbízható szakemberhez.
lNe tegye ki az AC töltőkábelt, a töl-
tőcsatlakozót, a csatlakozódugót
vagy a CCID (töltési áramkört meg-
szakító készülék) egységet durva
erőhatásnak vagy ütésnek.
lNe terhelje meg nagyon az AC töl-
tőkábelt: ne hajto gassa, csavarja,
húzza vagy rángassa meg azt.
lÉles tárgyakkal ne okozzon sérü-
lést az AC töltőkábelben.
lNe hajtsa meg a tö ltőcsatlakozót
vagy a csatlakozódugót, ne helyez-
zen ezekbe idegen tárgyakat.
lNe rakja vízbe a töltőcsatlakozót és
az csatlakozódugót.
lNe vigye az AC töltőkábelt magas
hőmérsékletű eszkö zök, pl. fűtőbe-
rendezés közelébe.
lNe terhelje az AC töltőkábelt és
csatlakozódugó-toldatot (pl. az AC
töltőkábel CCID (t öltési áramkört
megszakító készülék) vagy töltő-
csatlakozó köré tekerésével).
lNe használja vagy hagyja az AC
töltőkábelt olyan helyzetben, ahol
behatás éri a csatlakozódugót és a
dugaljat (például ha a CCID (töltési
áramkört megszakító készülék) lóg
a levegőben anélkül, hogy a talaj-
hoz érne).
lMode 3 AC töltőkábel: Ne használja a
névleges feszültségen (kevesebb
mint 277 V) vagy névleges áramerős-
ségen (kevesebb mint 20 A) kívül.
MEGJEGYZÉS
nÓvintézkedések az AC töltőkábel
használata során
Tartsa be a köve tkező biztonsági
óvintézkedéseket. Az óvintézkedé-
sek be nem tartása az AC töltőkábel
és az AC töltőcsatlakozó-aljzat sérü-
lését okozhatja.
lHelyezze be a töltőcsatlakozót
egyenesen az AC töltőcsatlakozó-
aljzatba.
lA töltőcsatlakoz ó benyomása után
ne fejtsen ki túl nagy erőt rá illetve
ne tekerje meg a csatlakozót. Ne
dőljön neki a csatlakozónak, illetve
ne akasszon rá tárgyakat.
lNe lépjen rá az AC töltőkábelre,
illetve ne botol jon meg benne.
lA töltőcsatlakozó eltávolítása előtt
ellenőrizze, hogy ki van-e oldva.
(121. o.)
lMiután kiszedte az AC töltőkábelt,
rögtön rakja vissza a tárolási
helyére.
lMiután kivette a t öltőcsatlakozót,
biztonságosan rakja vissza az AC
töltőcsatlakozó-aljzat fedelét.

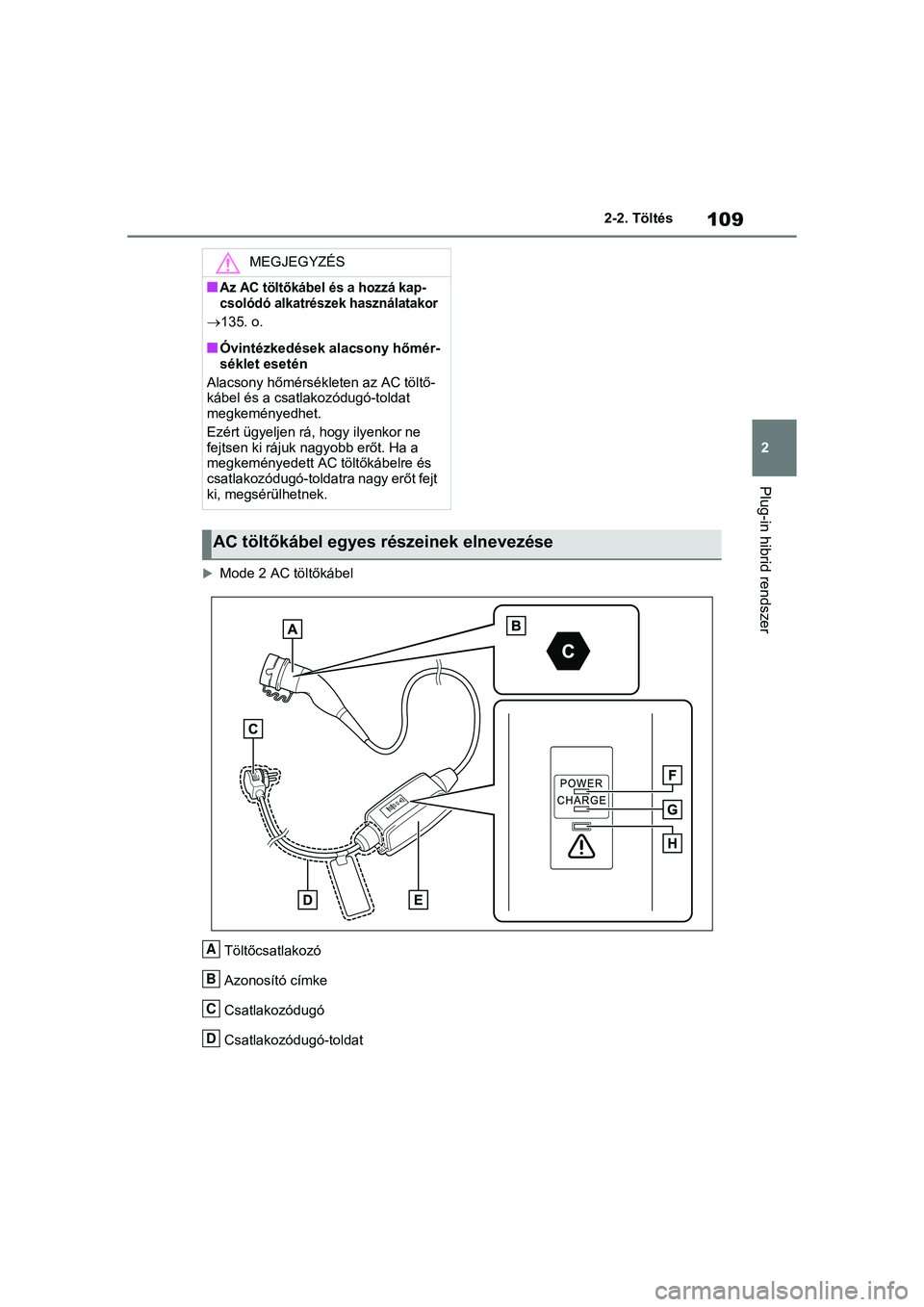

109
2
2-2. Töltés
Plug-in hibrid rendszer
Mode 2 AC töltőkábel
Töltőcsatlakozó
Azonosító címke
Csatlakozódugó
Csatlakozódugó-toldat
MEGJEGYZÉS
nAz AC töltőkábel és a hozzá kap-
csolódó alkatrészek használatakor
135. o.
nÓvintézkedések alacsony hőmér-
séklet esetén
Alacsony hőmérsékleten az AC töltő-
kábel és a csatlakozódugó-toldat
megkeményedhet.
Ezért ügyeljen rá, hogy ilyenkor ne
fejtsen ki rájuk nagyobb erőt. Ha a
megkeményedett AC töltőkábelre és
csatlakozódugó-toldatra nagy erőt fejt
ki, megsérülhetnek.
AC töltőkábel egyes részeinek elnevezése
A
B
C
D

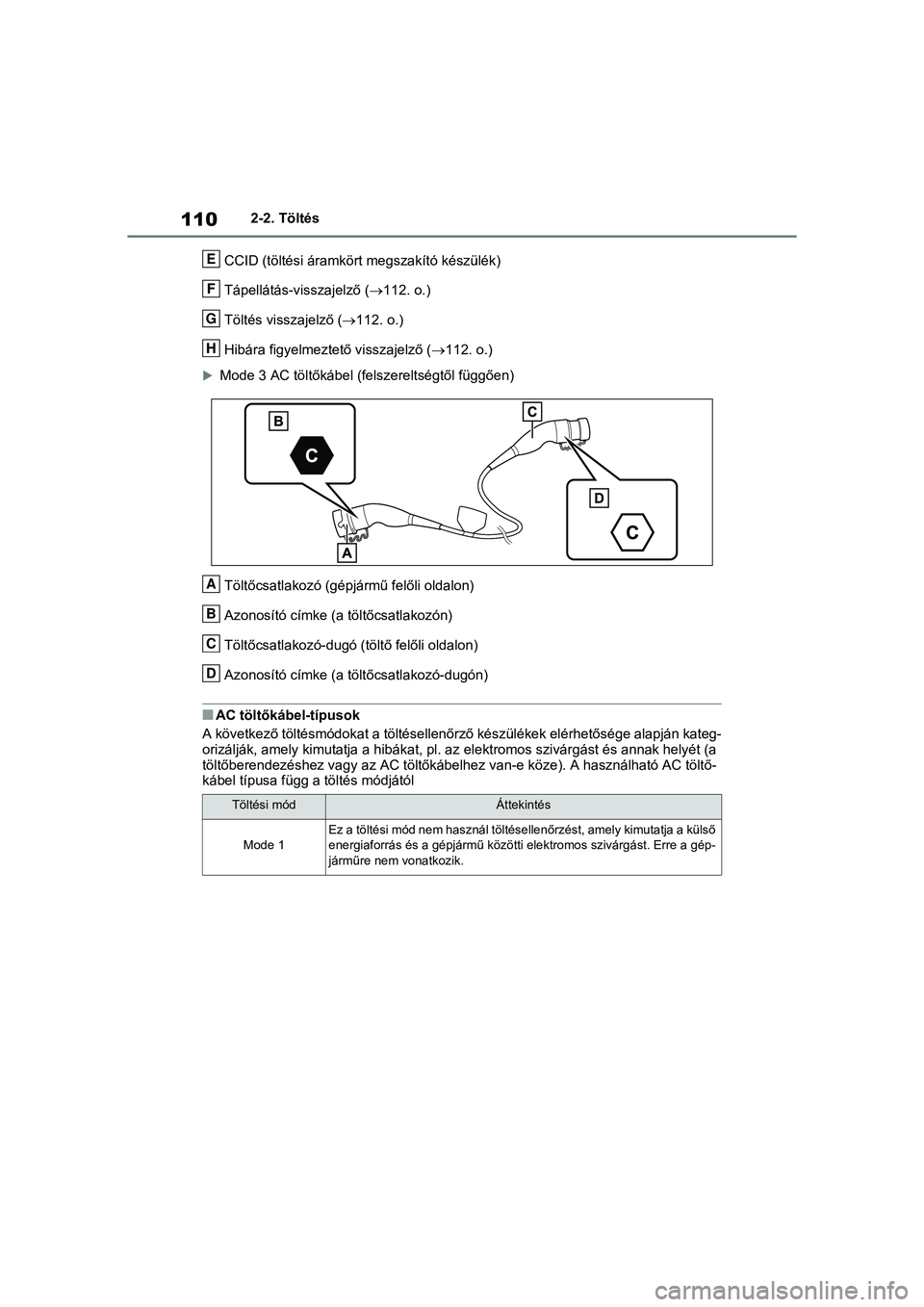

1102-2. Töltés
CCID (töltési áramkört megszakító készülék)
Tápellátás-visszajelző (112. o.)
Töltés visszajelző ( 112. o.)
Hibára figyelmeztető visszajelző ( 112. o.)
Mode 3 AC töltőkábel (felszereltségtől függően)
Töltőcsatlakozó (gépjármű felőli oldalon)
Azonosító címke (a töltőcsatlakozón)
Töltőcsatlakozó-dugó (töltő felőli oldalon)
Azonosító címke (a töltőcsatlakozó-dugón)
nAC töltőkábel-típusok
A következő töltésmódokat a töltésellenőrző készülékek elérhető sége alapján kateg-
orizálják, amely kimutatja a hi bákat, pl. az elektromos szivárg ást és annak helyét (a
töltőberendezéshez vagy az AC tö ltőkábelhez van-e köze). A használható AC töltő-
kábel típusa függ a töltés módjától
Töltési módÁttekintés
Mode 1
Ez a töltési mód nem használ tölté sellenőrzést, amely kimutatja a külső
energiaforrás és a gépjármű közö tti elektromos szivárgást. Erre a gép-
járműre nem vonatkozik.
E
F
G
H
A
B
C
D
