2021 TOYOTA RAV4 PHEV Kezelési útmutató (in Hungarian)

615
8
8-2. Teendők szükséghelyzetben
Ha baj történik
6

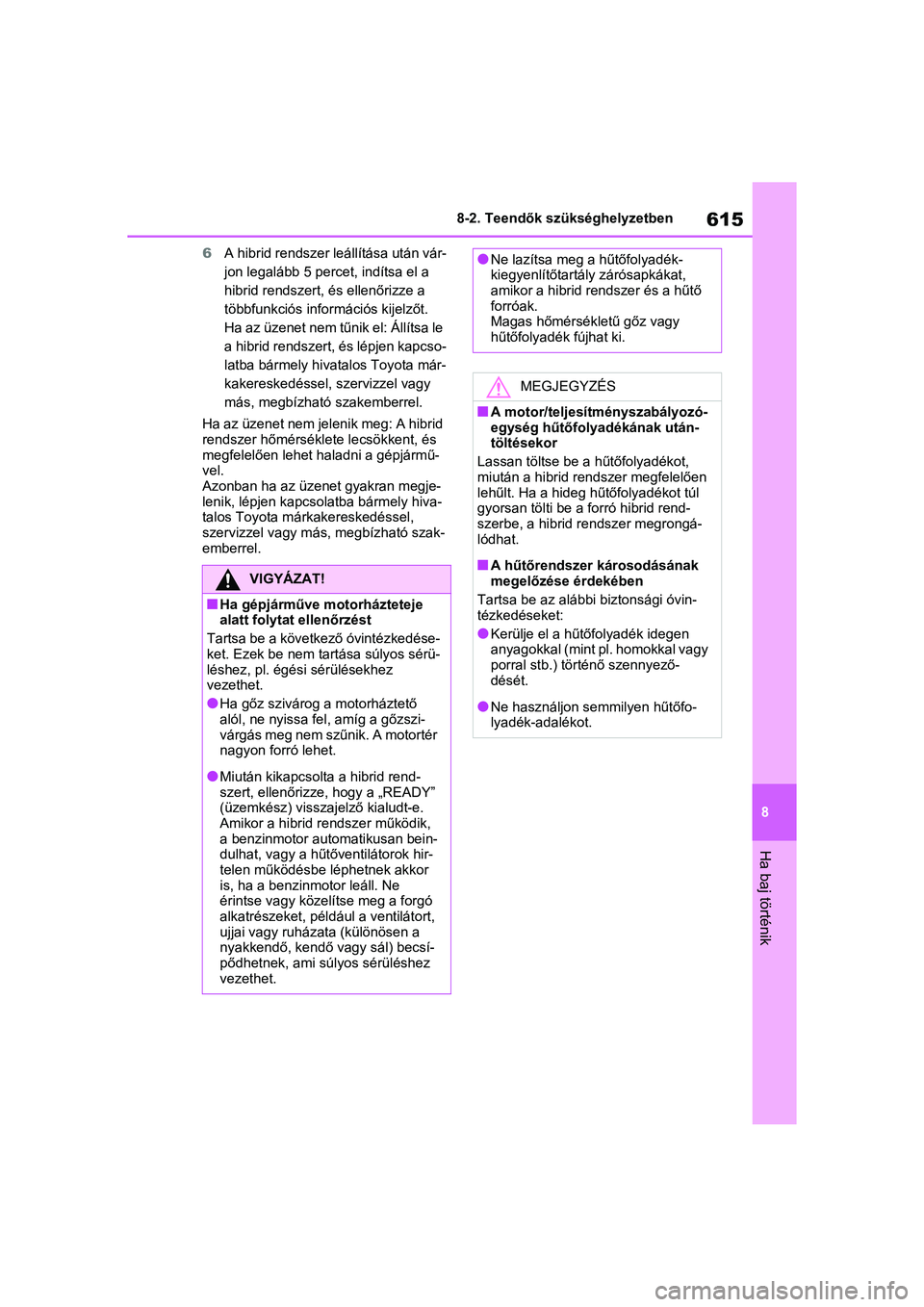

A hibrid rendszer leállítása után vár-
jon legalább 5 percet, indítsa el a
hibrid rendszert, és ellenőrizze a
többfunkciós információs kijelzőt.
Ha az üzenet nem tűnik el: Állítsa le
a hibrid rendszert, és lépjen kapcso-
latba bármely hivatalos Toyota már-
kakereskedéssel, szervizzel vagy
más, megbízható szakemberrel.
Ha az üzenet nem jelenik meg: A hibrid
rendszer hőmérséklet e lecsökkent, és
megfelelően lehet haladni a gépjármű-
vel.
Azonban ha az üzenet gyakran megje-
lenik, lépjen kapcsolatba bármely hiva-
talos Toyota márka kereskedéssel,
szervizzel vagy más, megbízható szak-
emberrel.
VIGYÁZAT!
nHa gépjárműve motorházteteje
alatt folytat ellenőrzést
Tartsa be a következő óvintézkedése-
ket. Ezek be nem tar tása súlyos sérü-
léshez, pl. égési sérülésekhez
vezethet.
lHa gőz szivárog a motorháztető
alól, ne nyissa fel, amíg a gőzszi-
várgás meg nem szűnik. A motortér
nagyon forró lehet.
lMiután kikapcsolta a hibrid rend-
szert, ellenőrizze, hogy a „READY”
(üzemkész) vissza jelző kialudt-e.
Amikor a hibrid rendszer működik,
a benzinmotor automatikusan bein-
dulhat, vagy a hűtőventilátorok hir-
telen működésbe léphetnek akkor
is, ha a benzinmotor leáll. Ne
érintse vagy közelítse meg a forgó
alkatrészeket, péld ául a ventilátort,
ujjai vagy ruházata (különösen a
nyakkendő, kendő vagy sál) becsí-
pődhetnek, ami súl yos sérüléshez
vezethet.
lNe lazítsa meg a hűtőfolyadék-
kiegyenlítőtartály zárósapkákat,
amikor a hibrid rendszer és a hűtő
forróak.
Magas hőmérsékletű gőz vagy
hűtőfolyadék fújhat ki.
MEGJEGYZÉS
nA motor/teljesítményszabályozó-
egység hűtőfolyadékának után-
töltésekor
Lassan töltse be a hűtőfolyadékot,
miután a hibrid rendszer megfelelően
lehűlt. Ha a hideg hűtőfolyadékot túl
gyorsan tölti be a forró hibrid rend-
szerbe, a hibrid rendszer megrongá-
lódhat.
nA hűtőrendszer károsodásának
megelőzése érdekében
Tartsa be az alább i biztonsági óvin-
tézkedéseket:
lKerülje el a hűtőfolyadék idegen
anyagokkal (mint pl. homokkal vagy
porral stb.) történő szennyező-
dését.
lNe használjon semmilyen hűtőfo-
lyadék-adalékot.

6168-2. Teendők szükséghelyzetben
1 Állítsa le a hibrid rendszert. Működ-
tesse a rögzítőféket, és kapcsolja a
sebességváltó kart P helyzetbe.
2 Távolítsa el az elakadt kerék körül a
sarat, havat vagy homokot.
3 A tapadás növelése érdekében
helyezzen fát, követ vagy egyéb
anyagot a kerekek alá.
4 Indítsa újra a hibrid rendszert.
5 Kapcsolja a sebességváltó kart D
vagy R helyzetbe, és engedje ki a
rögzítőféket. Majd nagyon elővigyá-
zatosan nyomja le a gázpedált.
nHa nehéz kiszabadí tania a gépjár-
művet
Nyomja meg az gombot a TRC
kikapcsolásához. ( 439. o.)

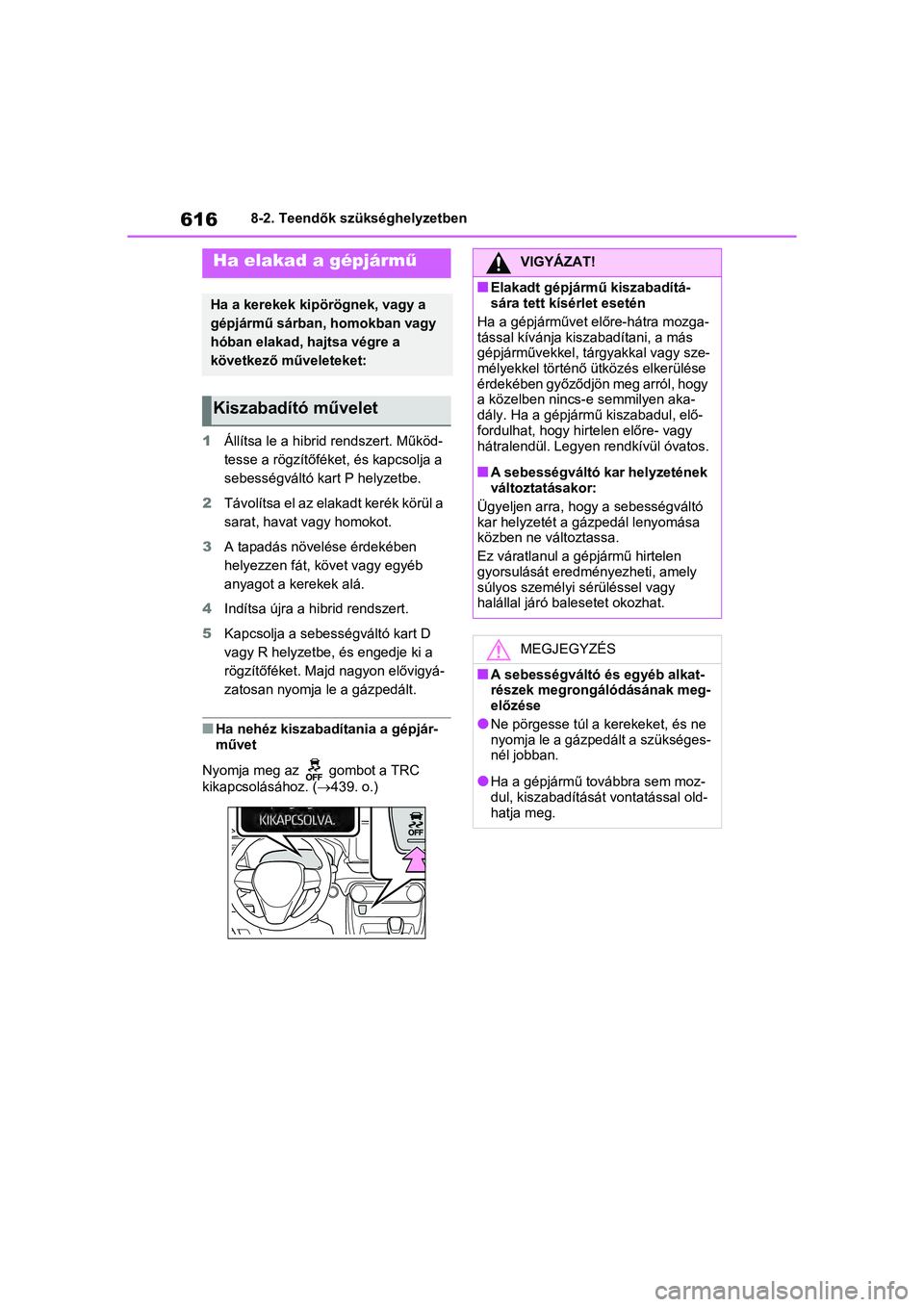

Ha elakad a gépjárm ű
Ha a kerekek kipörögnek, vagy a
gépjármű sárban, homokban vagy
hóban elakad, hajtsa végre a
következő műveleteket:
Kiszabadító művelet
VIGYÁZAT!
nElakadt gépjármű kiszabadítá-
sára tett kísérlet esetén
Ha a gépjárművet előre-hátra mozga-
tással kívánja kiszabadítani, a más
gépjárművekkel, tárgyakkal vagy sze-
mélyekkel történő üt közés elkerülése
érdekében győződjön meg arról, hogy
a közelben nincs-e semmilyen aka-
dály. Ha a gépjármű kiszabadul, elő-
fordulhat, hogy hirtelen előre- vagy
hátralendül. Legyen rendkívül óvatos.
nA sebességváltó kar helyzetének
változtatásakor:
Ügyeljen arra, hogy a sebességváltó
kar helyzetét a gázpedál lenyomása
közben ne változtassa.
Ez váratlanul a gépjármű hirtelen
gyorsulását eredményezheti, amely
súlyos személyi sérüléssel vagy
halállal járó balesetet okozhat.
MEGJEGYZÉS
nA sebességváltó és egyéb alkat-
részek megrongálódásának meg-
előzése
lNe pörgesse túl a kerekeket, és ne
nyomja le a gázpedált a szükséges-
nél jobban.
lHa a gépjármű továbbra sem moz-
dul, kiszabadítását vontatással old-
hatja meg.

9
617
9

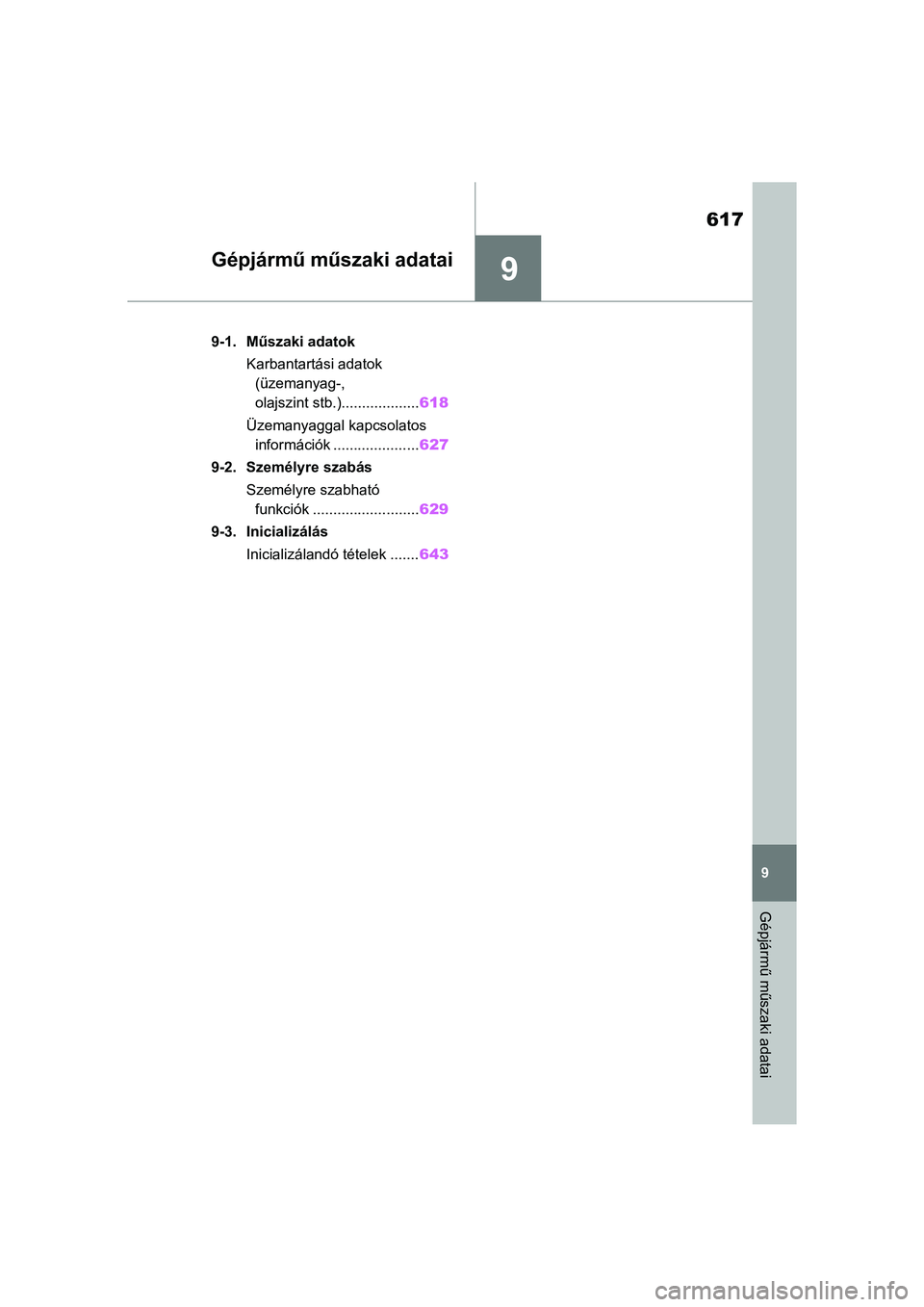

Gépjármű műszaki adatai
Gépjármű műszaki adatai
9-1. Műszaki adatokKarbantartási adatok (üzemanyag-,
olajszint stb.)................... 618
Üzemanyaggal kapcsolatos információk ..................... 627
9-2. Személyre szabás
Személyre szabható funkciók .......................... 629
9-3. Inicializálás Inicializálandó tételek ....... 643

6189-1. Műszaki adatok
9-1.Műszaki adatok
*: Terheletlen gépjármű
nGépjármű-azonosítószám
A gépjármű-azonos ítószám (VIN) a
gépjármű törvényes azonosítója. Az Ön
Toyota gépjárművének ez az elsődle-
ges azonosító száma. Ez kerül a for-
galmi engedélybe is.
Bizonyos modelleken ez a szám a
műszeregység bal fels ő sarkára került.

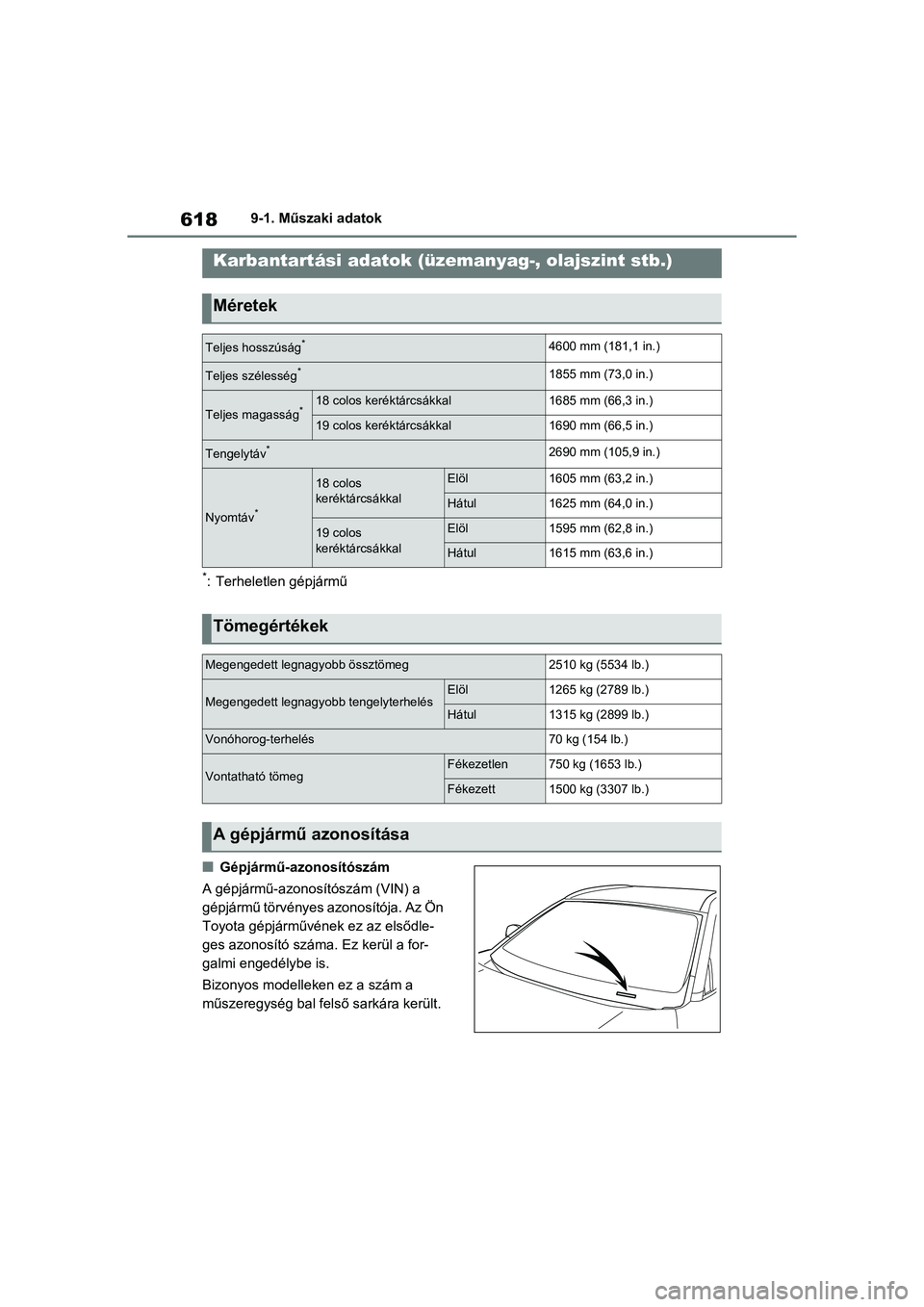

Karbantartási adatok (üzemanyag-, olajszint stb.)
Méretek
Teljes hosszúság*4600 mm (181,1 in.)
Teljes szélesség*1855 mm (73,0 in.)
Teljes magasság*18 colos keréktárcsákkal1685 mm (66,3 in.)
19 colos keréktárcsákkal1690 mm (66,5 in.)
Tengelytáv*2690 mm (105,9 in.)
Nyomtáv*
18 colos
keréktárcsákkalElöl1605 mm (63,2 in.)
Hátul1625 mm (64,0 in.)
19 colos
keréktárcsákkalElöl1595 mm (62,8 in.)
Hátul1615 mm (63,6 in.)
Tömegértékek
Megengedett legnagyobb össztömeg2510 kg (5534 lb.)
Megengedett legnagyobb tengelyterhelésElöl1265 kg (2789 lb.)
Hátul1315 kg (2899 lb.)
Vonóhorog-terhelés70 kg (154 lb.)
Vontatható tömegFékezetlen750 kg (1653 lb.)
Fékezett1500 kg (3307 lb.)
A gépjármű azonosítása

619
9
9-1. Műszaki adatok
Gépjármű műszaki adatai

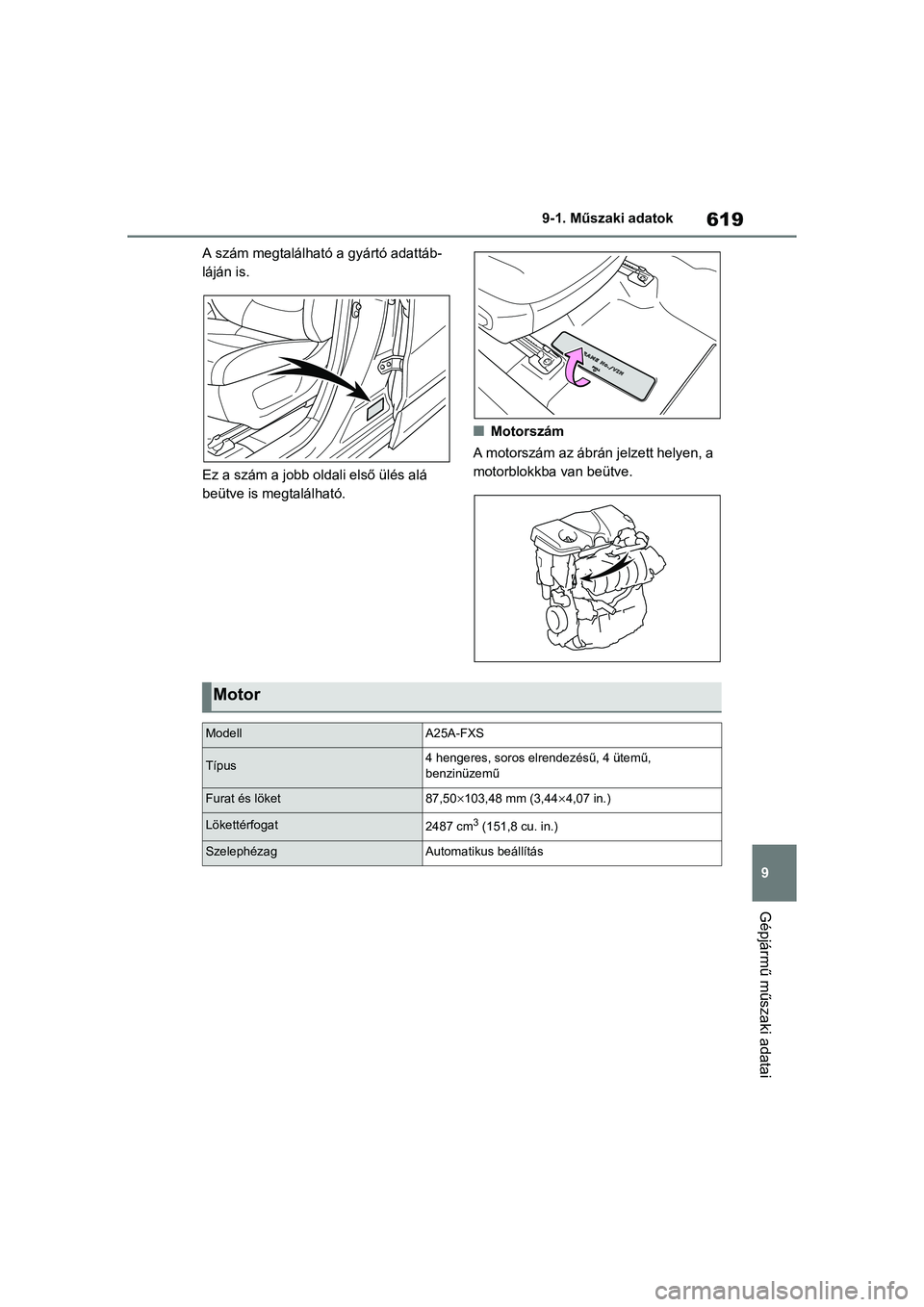

A szám megtalálható
a gyártó adattáb-
láján is.
Ez a szám a jobb oldali első ülés alá
beütve is megtalálható.
nMotorszám
A motorszám az ábrán jelzett helyen, a
motorblokkba van beütve.
Motor
ModellA25A-FXS
Típus4 hengeres, soros elrendezésű, 4 ütemű,
benzinüzemű
Furat és löket87,50103,48 mm (3,444,07 in.)
Lökettérfogat2487 cm3 (151,8 cu. in.)
SzelephézagAutomatikus beállítás

6209-1. Műszaki adatok
Elöl
Hátul

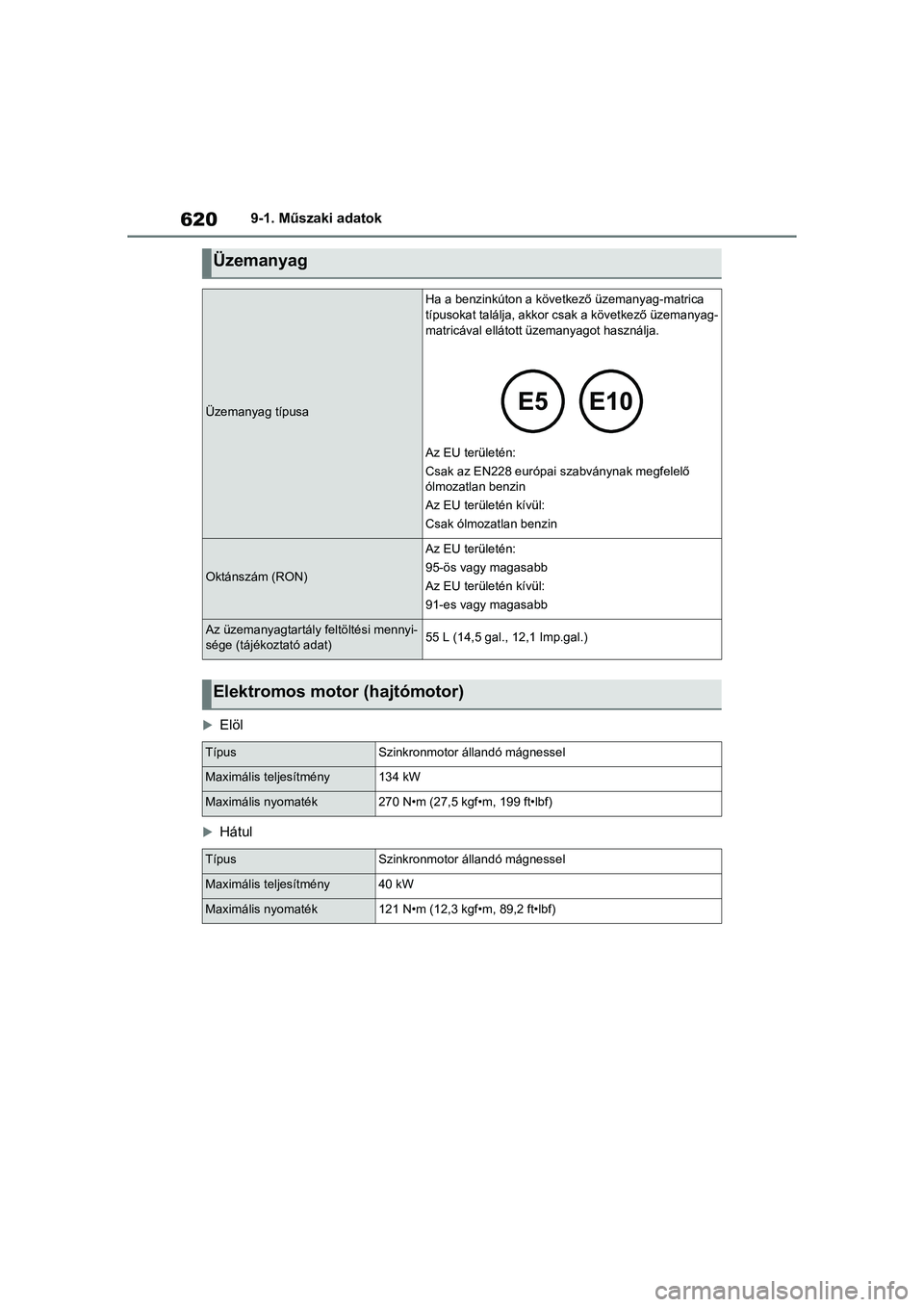

Üzemanyag
Üzemanyag típusa
Ha a benzinkúton a következő üzemanyag-matrica
típusokat találja, akkor csak a következő üzemanyag-
matricával ellátott üzemanyagot használja.
Az EU területén:
Csak az EN228 európai szabványnak megfelelő
ólmozatlan benzin
Az EU területén kívül:
Csak ólmozatlan benzin
Oktánszám (RON)
Az EU területén:
95-ös vagy magasabb
Az EU területén kívül:
91-es vagy magasabb
Az üzemanyagtartály feltöltési mennyi-
sége (tájékoztató adat)55 L (14,5 gal., 12,1 Imp.gal.)
Elektromos motor (hajtómotor)
TípusSzinkronmotor állandó mágnessel
Maximális teljesítmény134 kW
Maximális nyomaték270 N•m (27,5 kgf•m, 199 ft•lbf)
TípusSzinkronmotor állandó mágnessel
Maximális teljesítmény40 kW
Maximális nyomaték121 N•m (12,3 kgf•m, 89,2 ft•lbf)

621
9
9-1. Műszaki adatok
Gépjármű műszaki adatai
nOlajmennyiség (Leengedés és feltöltés
 tájékoztató adat*)
*: A motorolaj-feltöltési mennyiség referenciaérték, melyet a mot orolaj cseréjekor
kell figyelembe venni. Melegítse fel a motort, és állítsa le a hibrid rendszert, várjon
5 percnél tovább, és ellenőrizze az olajszintet az olajszintmérő pálcán.
nA motorolaj kiválasztása
Az Ön gépjárművében „Toyota Genu-
ine Motor Oil” (eredeti Toyota motoro-
laj) található. A Toyota a „Toyota
Genuine Motor Oil” motorolaj használa-
tát javasolja. Más, ezzel megegyező
minőségű motorolaj szintén használ-
ható.
Olajminőség:
0W-16:
API teljesítményszint ű SN „Resource-
Conserving” (üzemanyag-takarékos)
vagy SN PLUS „Resource-Conserving”
többfokozatú motorolaj
0W-20 és 5W-30:
API teljesítményszi ntű SL „Energy-
Conserving” (energiatakarékos), SM
„Energy-Conserving”, SN „Resource-
Conserving” (üzemanyag-takarékos),
vagy SN PLUS „Resource-Conserving”;
vagy ILSAC többfokozatú motorolaj Javasolt viszkozitás (SAE):
Az Ön Toyota gépjárművébe a gyártás
során SAE 0W-16 olaj
at töltöttek. Ez a
legjobb választás, mivel kedvező
fogyasztási adatokkal rendelkezik, és
hideg időben is könnyen indul a gép-
jármű.
Ha SAE 0W-16 olaj nem elérhető,
helyette használhat SAE 0W-20-at is. A
következő olajcsere alkalmával azon-
ban le kell cseréln ie SAE 0W-16-ra.
Leginkább ajánlott
A következő olajcseréig várható
hőmérséklet-tartomány

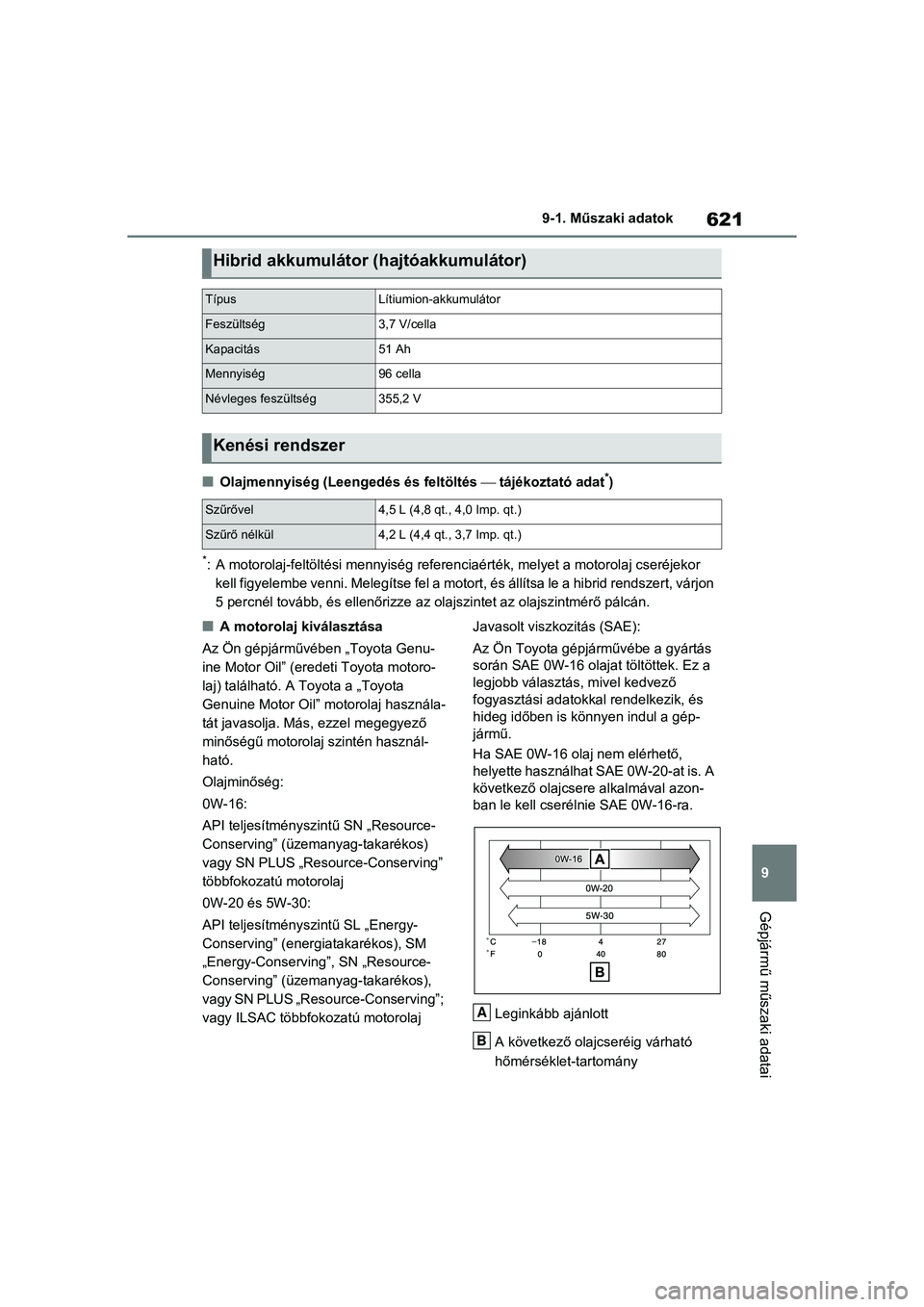

Hibrid akkumulátor (hajtóakkumulátor)
TípusLítiumion-akkumulátor
Feszültség3,7 V/cella
Kapacitás51 Ah
Mennyiség96 cella
Névleges feszültség355,2 V
Kenési rendszer
Szűrővel4,5 L (4,8 qt., 4,0 Imp. qt.)
Szűrő nélkül4,2 L (4,4 qt., 3,7 Imp. qt.)
A
B

6229-1. Műszaki adatok

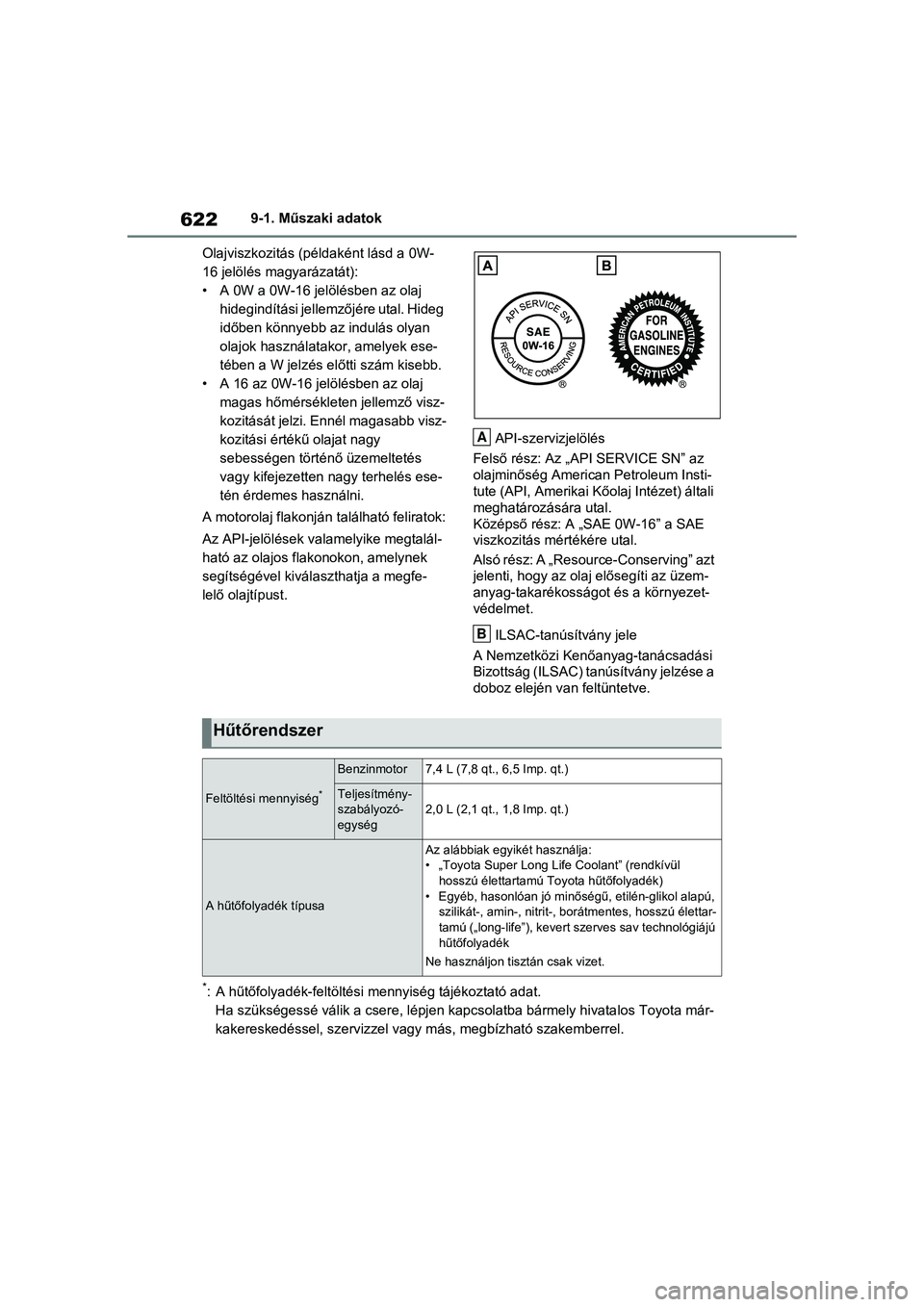

Olajviszkozitás (példaként lásd a 0W-
16 jelölés magyarázatát):
• A 0W a 0W-16 jelölésben az olaj hidegindítási jellemzőjére utal. Hideg
időben könnyebb az indulás olyan
olajok használatakor, amelyek ese-
tében a W jelzés e lőtti szám kisebb.
• A 16 az 0W-16 jelölésben az olaj magas hőmérsékleten jellemző visz-
kozitását jelzi. Ennél magasabb visz-
kozitási értékű olajat nagy
sebességen történő üzemeltetés
vagy kifejezetten nagy terhelés ese-
tén érdemes használni.
A motorolaj flakonján található feliratok:
Az API-jelölések valamelyike megtalál-
ható az olajos flakonokon, amelynek
segítségével kivál aszthatja a megfe-
lelő olajtípust. API-szervizjelölés
Felső rész: Az „API SERVICE SN” az
olajminőség American Petroleum Insti-
tute (API, Amerikai Kőolaj Intézet) általi
meghatározására utal.
Középső rész: A „SAE 0W-16” a SAE
viszkozitás mértékére utal.
Alsó rész: A „Resource-Conserving” azt
jelenti, hogy az olaj elősegíti az üzem-
anyag-takarékosságot és a környezet-
védelmet.
ILSAC-tanúsítvány jele
A Nemzetközi Kenőanyag-tanácsadási
Bizottság (ILSAC) tanúsítvány jelzése a
doboz elején van feltüntetve.
*: A hűtőfolyadék-feltöltési mennyiség tájékoztató adat. Ha szükségessé válik a csere, lépjen kapcsolatba bármely hivata los Toyota már-
kakereskedéssel, szerv izzel vagy más, megbízható szakemberrel.
A
B
Hűtőrendszer
Feltöltési mennyiség*
Benzinmotor7,4 L (7,8 qt., 6,5 Imp. qt.)
Teljesítmény-
szabályozó-
egység
2,0 L (2,1 qt., 1,8 Imp. qt.)
A hűtőfolyadék típusa
Az alábbiak egyikét használja:
• „Toyota Super Long Life Coolant” (rendkívül
hosszú élettartamú Toyota hűtőfolyadék)
• Egyéb, hasonlóan jó minőségű , etilén-glikol alapú,
szilikát-, amin-, nitrit- , borátmentes, hosszú élettar-
tamú („long-life”), kevert szerves sav technológiájú
hűtőfolyadék
Ne használjon tisztán csak vizet.
