2017 MAZDA MODEL CX-5 Betriebsanleitung (in German)

2–76
Wichtige Ausrüstungen für die Sicherheit
SRS-Airbags
Systemüberwachung
Die folgenden Komponenten des Airbagsystems werden durch das Diagnosesystem
überwacht:




 Airbagsensoren und Diagnosemodul (Insassen-Rückhaltesystem-Einheit)



 Vordere Airbagsensoren



 Airbagmodul



 Seitenaufprallsensoren



 Airbag/Gurtstraffer-Warnleuchte



 Gurtstraffer



 Verkabelung

(Mit Sitzbelegungserkennungssystem für Beifahrer)



 Beifahrerairbag-Deaktivierungskontrollleuchte



 Sitzlängspositionssensor des Fahrersitzes



 Sitzbelegungserkennungssensor für Beifahrer



 Sitzbelegungserkennungsmodul für Beifahrer

Die Funktionsbereitschaft wird dauernd mit dem Diagnosemodul überwacht. Die
Überwachung beginnt beim Einschalten der Zündung auf “ON” und wird während der Fahrt
fortgesetzt.

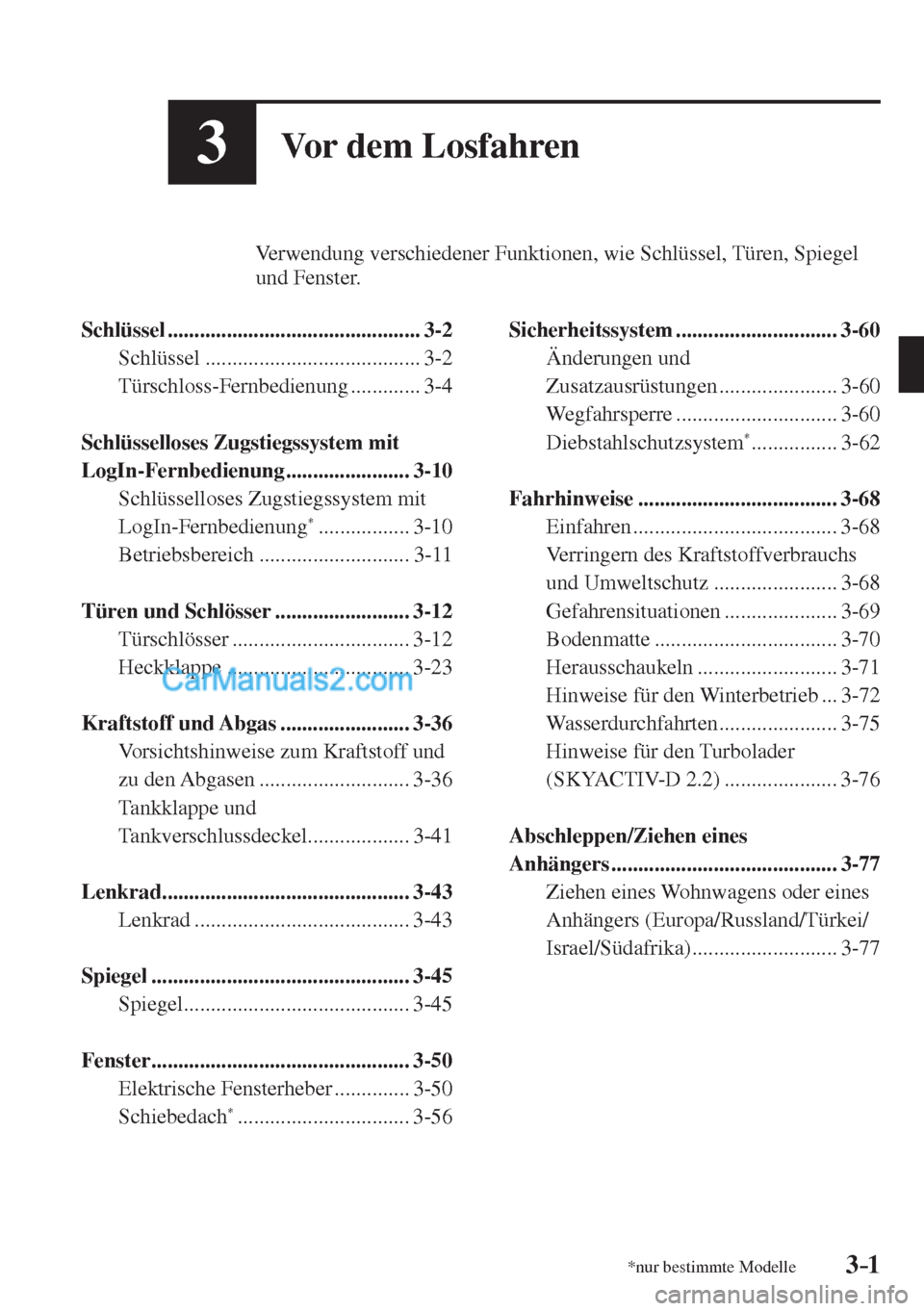

3–1*nur bestimmte Modelle3–1
3Vor dem Losfahren
Verwendung verschiedener Funktionen, wie Schlüssel, Türen, Spiegel
und Fenster.

Schlüssel ............................................... 3-2
Schlüssel ........................................ 3-2
Türschloss-Fernbedienung ............. 3-4

Schlüsselloses Zugstiegssystem mit
LogIn-Fernbedienung ....................... 3-10
Schlüsselloses Zugstiegssystem mit
LogIn-Fernbedienung
* ................. 3-10
Betriebsbereich ............................ 3-11

Türen und Schlösser ......................... 3-12
Türschlösser ................................. 3-12
Heckklappe .................................. 3-23

Kraftstoff und Abgas ........................ 3-36
Vorsichtshinweise zum Kraftstoff und
zu den Abgasen ............................ 3-36
Tankklappe und
Tankverschlussdeckel ................... 3-41

Lenkrad .............................................. 3-43
Lenkrad ........................................ 3-43

Spiegel ................................................ 3-45
Spiegel .......................................... 3-45

Fenster ................................................ 3-50
Elektrische Fensterheber .............. 3-50
Schiebedach
* ................................ 3-56
Sicherheitssystem .............................. 3-60
Änderungen und
Zusatzausrüstungen ...................... 3-60
Wegfahrsperre .............................. 3-60
Diebstahlschutzsystem
* ................ 3-62

Fahrhinweise ..................................... 3-68
Einfahren ...................................... 3-68
Verringern des Kraftstoffverbrauchs
und Umweltschutz ....................... 3-68
Gefahrensituationen ..................... 3-69
Bodenmatte .................................. 3-70
Herausschaukeln .......................... 3-71
Hinweise für den Winterbetrieb ... 3-72
Wasserdurchfahrten ...................... 3-75
Hinweise für den Turbolader
(SKYACTIV-D 2.2) ..................... 3-76

Abschleppen/Ziehen eines
Anhängers .......................................... 3-77
Ziehen eines Wohnwagens oder eines
Anhängers (Europa/Russland/Türkei/
Israel/Südafrika) ........................... 3-77

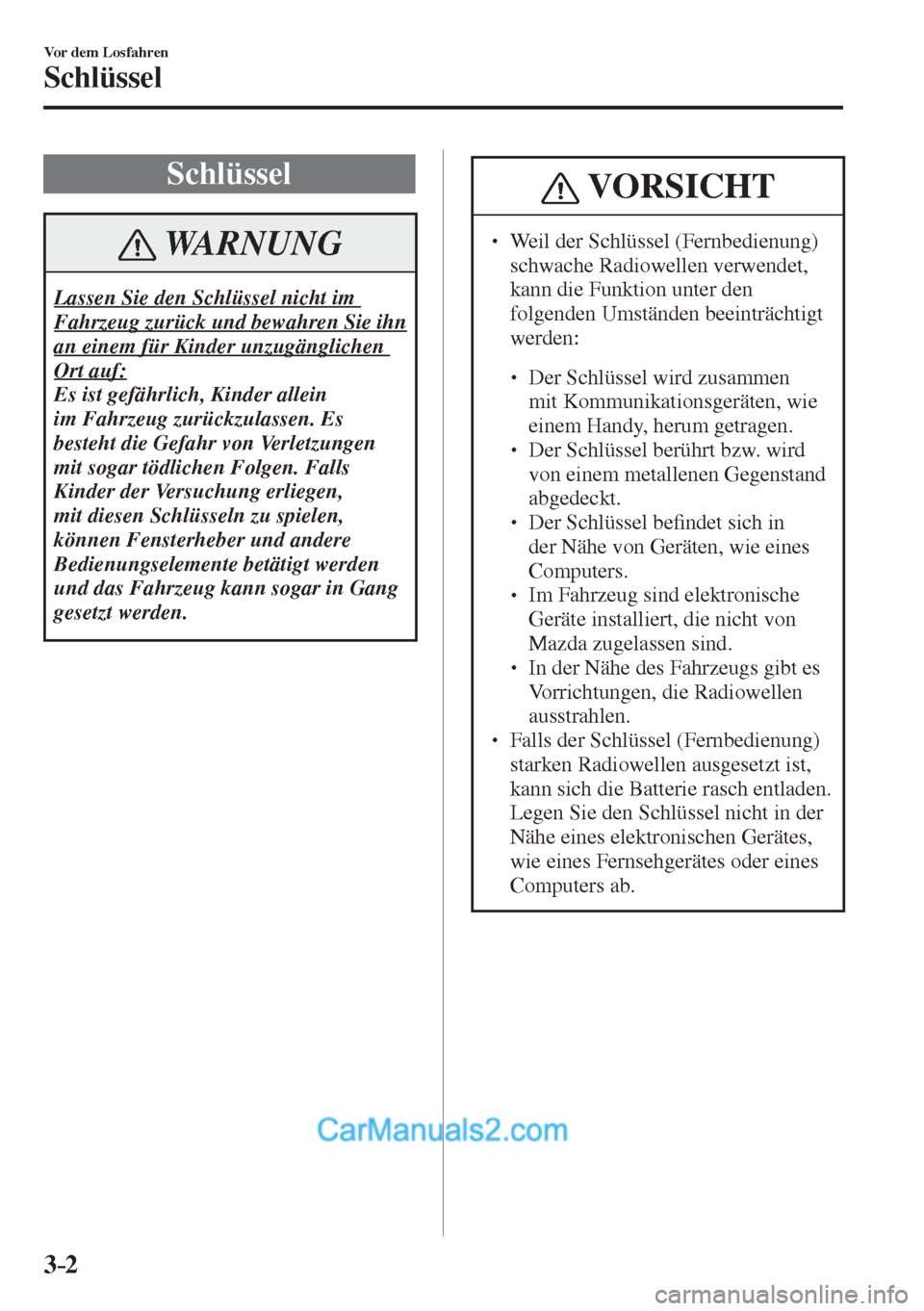

3–2
Vor dem Losfahren
Schlüssel
Schlüssel
WARNUNG
Lassen Sie den Schlüssel nicht im
Fahrzeug zurück und bewahren Sie ihn
an einem für Kinder unzugänglichen
Ort auf:
Es ist gefährlich, Kinder allein
im Fahrzeug zurückzulassen. Es
besteht die Gefahr von Verletzungen
mit sogar tödlichen Folgen. Falls
Kinder der Versuchung erliegen,
mit diesen Schlüsseln zu spielen,
können Fensterheber und andere
Bedienungselemente betätigt werden
und das Fahrzeug kann sogar in Gang
gesetzt werden.
VORSICHT
  Weil der Schlüssel (Fernbedienung)
schwache Radiowellen verwendet,
kann die Funktion unter den
folgenden Umständen beeinträchtigt
werden:



 Der Schlüssel wird zusammen
mit Kommunikationsgeräten, wie
einem Handy, herum getragen.



 Der Schlüssel berührt bzw. wird
von einem metallenen Gegenstand
abgedeckt.



 Der Schlüssel be¿ ndet sich in
der Nähe von Geräten, wie eines
Computers.



 Im Fahrzeug sind elektronische
Geräte installiert, die nicht von
Mazda zugelassen sind.



 In der Nähe des Fahrzeugs gibt es
Vorrichtungen, die Radiowellen
ausstrahlen.

 Falls der Schlüssel (Fernbedienung)
starken Radiowellen ausgesetzt ist,
kann sich die Batterie rasch entladen.
Legen Sie den Schlüssel nicht in der
Nähe eines elektronischen Gerätes,
wie eines Fernsehgerätes oder eines
Computers ab.

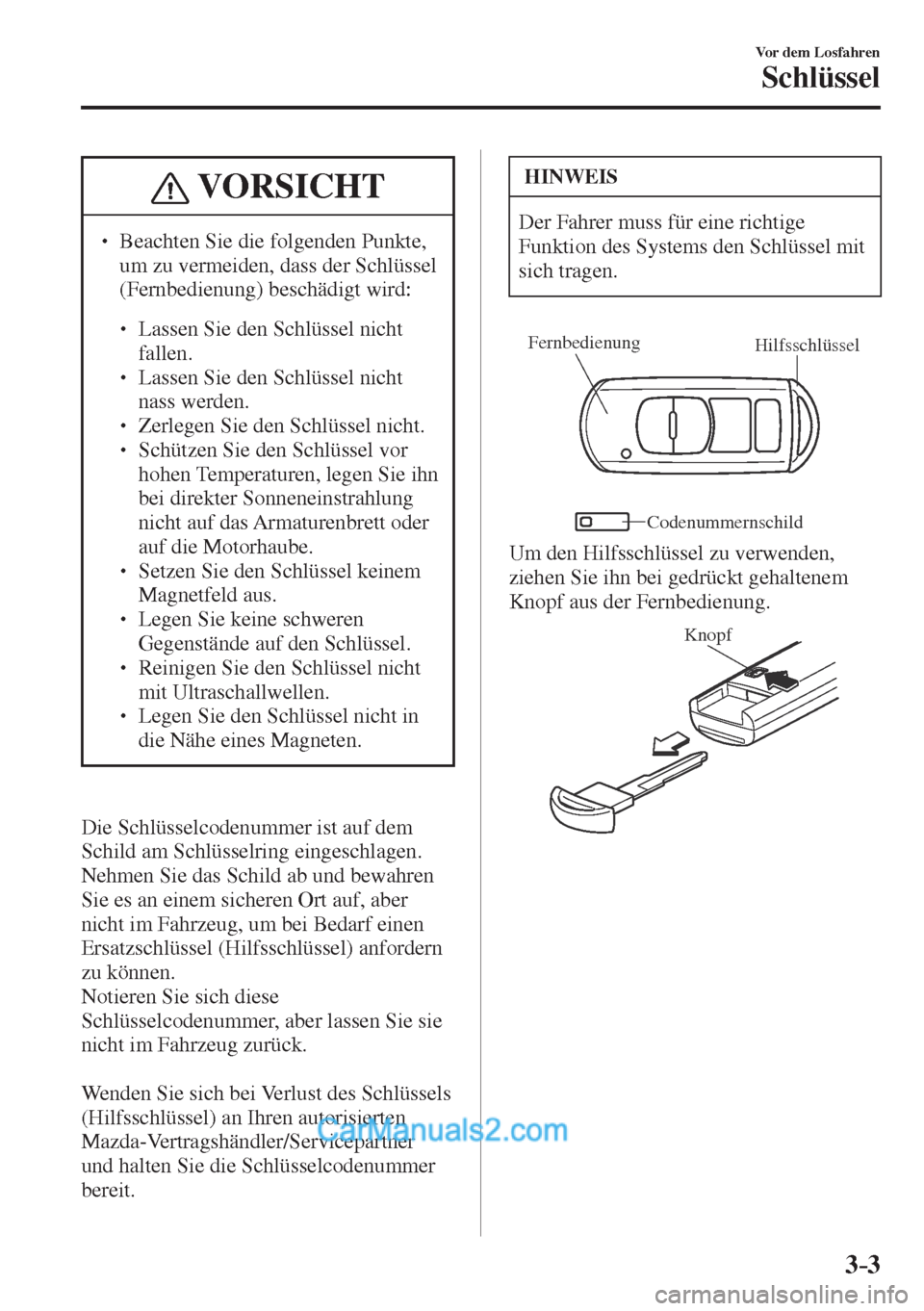

3–3
Vor dem Losfahren
Schlüssel
VORSICHT
  Beachten Sie die folgenden Punkte,
um zu vermeiden, dass der Schlüssel
(Fernbedienung) beschädigt wird:



 Lassen Sie den Schlüssel nicht
fallen.



 Lassen Sie den Schlüssel nicht
nass werden.



 Zerlegen Sie den Schlüssel nicht.



 Schützen Sie den Schlüssel vor
hohen Temperaturen, legen Sie ihn
bei direkter Sonneneinstrahlung
nicht auf das Armaturenbrett oder
auf die Motorhaube.



 Setzen Sie den Schlüssel keinem
Magnetfeld aus.



 Legen Sie keine schweren
Gegenstände auf den Schlüssel.



 Reinigen Sie den Schlüssel nicht
mit Ultraschallwellen.



 Legen Sie den Schlüssel nicht in
die Nähe eines Magneten.

Die Schlüsselcodenummer ist auf dem
Schild am Schlüsselring eingeschlagen.
Nehmen Sie das Schild ab und bewahren
Sie es an einem sicheren Ort auf, aber
nicht im Fahrzeug, um bei Bedarf einen
Ersatzschlüssel (Hilfsschlüssel) anfordern
zu können.
Notieren Sie sich diese
Schlüsselcodenummer, aber lassen Sie sie
nicht im Fahrzeug zurück.

Wenden Sie sich bei Verlust des Schlüssels
(Hilfsschlüssel) an Ihren autorisierten
Mazda-Vertragshändler/Servicepartner
und halten Sie die Schlüsselcodenummer
bereit.
HINWEIS
Der Fahrer muss für eine richtige
Funktion des Systems den Schlüssel mit
sich tragen.

Hilfsschlüssel Fernbedienung
Codenummernschild

Um den Hilfsschlüssel zu verwenden,
ziehen Sie ihn bei gedrückt gehaltenem
Knopf aus der Fernbedienung.

Knopf

3–4
Vor dem Losfahren
Schlüssel
Türschloss-
Fernbedienung
Für dieses System werden die Türen
und die Heckklappe mit den Tasten der
Fernbedienung ver- und entriegelt und die
Heckklappe geöffnet und geschlossen.
Mit dem System kann der Motor
angelassen werden, ohne den Schlüssel
aus der Handtasche oder der Hosentasche
nehmen zu müssen.
Bei mit einer Diebstahl-Alarmanlage
ausgerüsteten Fahrzeugen lässt sich auch
die Diebstahl-Alarmanlage betätigen.

Systemstörungen oder Warnungen werden
durch die folgenden Warnleuchten oder
akustische Signale angezeigt.
Prüfen Sie bei Fahrzeugen mit
einem Kombiinstrument des Typs A
die angezeigte Meldung für nähere
Informationen oder lassen Sie das
Fahrzeug von einem Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner
entsprechend der Anzeige überprüfen.



 KEY-Warnleuchte (rot)
 Siehe “Warn- und Anzeigeleuchten” auf
Seite 4-52 .



 Akustisches Warnsignal für nicht
ausgeschaltete Zündung (STOP)
  Siehe “Akustisches Warnsignal für nicht
ausgeschaltete Zündung (STOP)” auf
Seite 7-71 .



 Warnton, wenn sich der Schlüssel nicht
im Fahrzeug be¿ ndet

 Siehe “Akustisches Warnsignal, wenn
sich der Schlüssel nicht im Fahrzeug
be¿ ndet” auf Seite 7-71 .

Wenden Sie sich bei Störungen am
Schlüsselsystem an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.

Bei Verlust des Schlüssels wenden Sie sich
so bald wie möglich an einen autorisierten
Mazda-Vertragshändler/Servicepartner,
um den Schlüssel zu ersetzen und den
abhanden gekommenen Schlüssel
funktionsunfähig zu machen.
VORSICHT
Durch nicht zugelassene Änderungen
und Modi¿ kationen kann die
Betriebserlaubnis der Vorrichtung
erlöschen.
HINWEIS
  Die Bedienung der
Verriegelungsfernbedienung kann
je nach örtlichen Bedingungen
verschieden sein.
  Die Verriegelungsfernbedienung ist
funktionsbereit (Tür/Heckklappe
ver- bzw. entriegeln), wenn die
Zündung ausgeschaltet ist. In einer
anderen Position der Zündung als aus
funktioniert das System nicht.
  Falls der Schlüssel beim Drücken
einer Taste nicht funktioniert oder
falls der Betriebsbereich kleiner
wird, ist möglicherweise die Batterie
schwach. Zum Einsetzen einer neuen
Batterie wird auf den Abschnitt
“Ersetzen der Schlüsselbatterie”
verwiesen (Seite 6-45 ).

3–5
Vor dem Losfahren
Schlüssel
HINWEIS
  Die Lebensdauer der Batterie beträgt
ungefähr ein Jahr. Tauschen Sie
die Batterie gegen eine neue aus,
wenn die KEY-Kontrollleuchte
(grün) im Armaturenbrett blinkt
(bei Fahrzeugen mit Armaturenbrett
A) (Seite 4-52 ), werden die
Meldungen auf dem Armaturenbrett
angezeigt). Es wird empfohlen,
die Batterie einmal jährlich
auszutauschen, weil sonst die KEY-
Warnleuchte/Kontrollleuchte je nach
Batteriezustand nicht auÀ euchtet
oder blinkt.
  Falls Sie weitere Schlüssel
benötigen, wenden Sie sich an einen
autorisierten Mazda-Vertragshändler/
Servicepartner. Für das Fahrzeug
lassen sich bis zu 6 Schlüssel
mit Fernbedienung verwenden.
Bringen Sie alle Schlüssel zu einem
autorisierten Mazda-Vertragshändler/
Servicepartner, um zusätzliche
Schlüssel anfertigen zu lassen.
Fernbedienung

Bedienungstasten Bedienungs-Kontrollleuchte

HINWEIS
  Durch die Betätigung der
Fernbedienung werden die
Scheinwerfer ein- bzw. ausgeschaltet.
Sehen Sie sich die Informationen
zum Leaving Home-Licht auf Seite
4-81 an.
  (Mit Diebstahl-Alarmanlage)  Die Warnblinker blinken, wenn die
Diebstahl-Alarmanlage aktiviert oder
ausgeschaltet ist.
 Siehe “Diebstahl-Alarmanlage” auf
Seite 3-62 .
  (Mit LogIn-Fernbedienung
(Modelle für Europa))
 Die Einstellung kann so geändert
werden, dass beim Verriegeln
bzw. Entriegeln der Türen und der
Heckklappe mit dem Schlüssel
ein akustisches Warnsignal zur
Bestätigung ertönt.
 (Mit LogIn-Fernbedienung (außer
Modelle für Europa))
 Ein akustisches Signal ertönt zur
Bestätigung, wenn die Türen und
die Heckklappe mit dem Schlüssel
verriegelt bzw. entriegelt werden.
Das akustische Signal kann bei
Bedarf auch ausgeschaltet werden.
 Die Lautstärke des akustischen
Signals kann ebenfalls eingestellt
werden.
 Siehe “Individuelle Einstellungen”
auf Seite 9-11 .

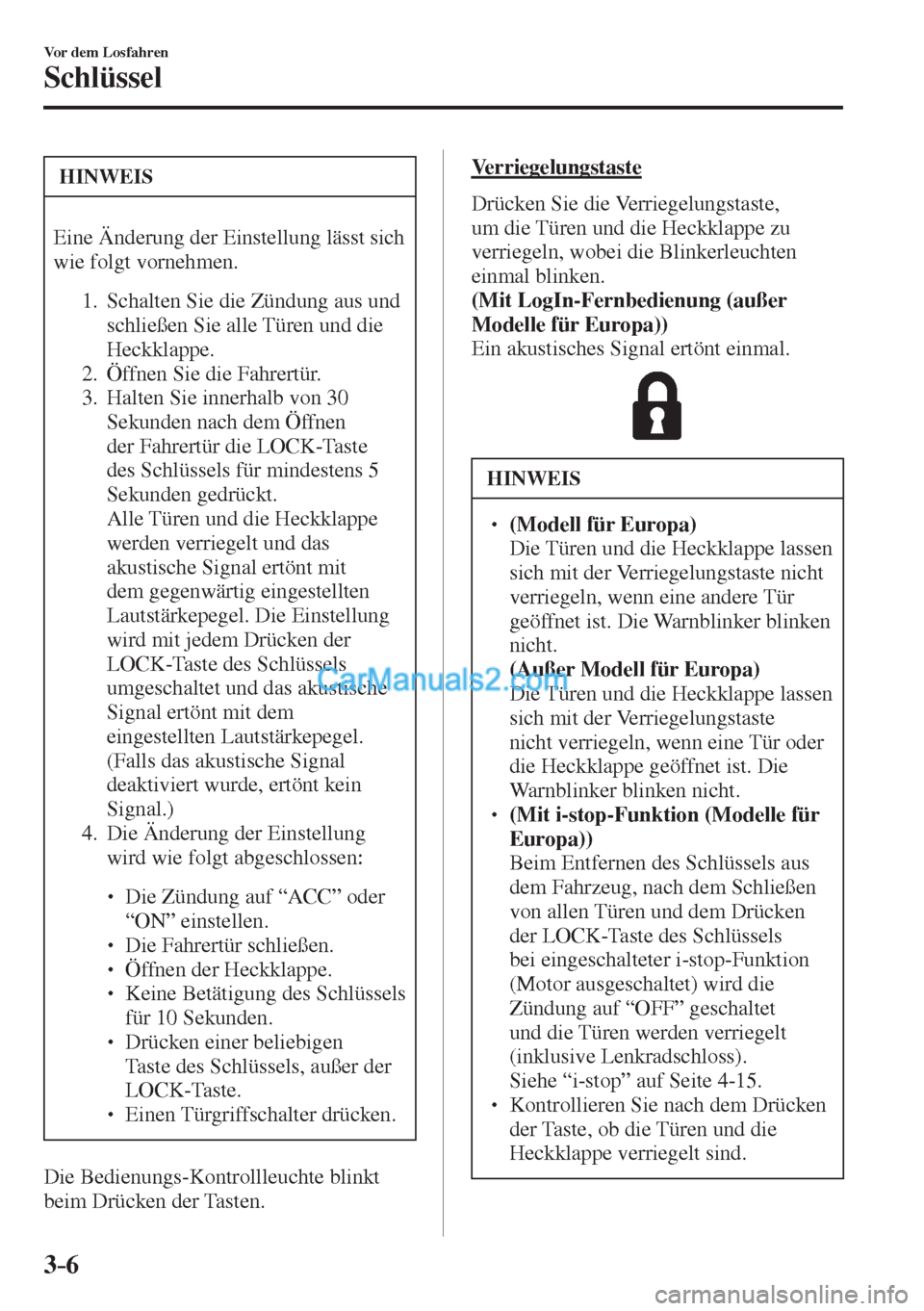

3–6
Vor dem Losfahren
Schlüssel
HINWEIS

Eine Änderung der Einstellung lässt sich
wie folgt vornehmen.

1. Schalten Sie die Zündung aus und
schließen Sie alle Türen und die
Heckklappe.
2. Öffnen Sie die Fahrertür.
3. Halten Sie innerhalb von 30
Sekunden nach dem Öffnen
der Fahrertür die LOCK-Taste
des Schlüssels für mindestens 5
Sekunden gedrückt.
Alle Türen und die Heckklappe
werden verriegelt und das
akustische Signal ertönt mit
dem gegenwärtig eingestellten
Lautstärkepegel. Die Einstellung
wird mit jedem Drücken der
LOCK-Taste des Schlüssels
umgeschaltet und das akustische
Signal ertönt mit dem
eingestellten Lautstärkepegel.
(Falls das akustische Signal
deaktiviert wurde, ertönt kein
Signal.)
4. Die Änderung der Einstellung
wird wie folgt abgeschlossen:



 Die Zündung auf “ACC” oder
“ON” einstellen.



 Die Fahrertür schließen.



 Öffnen der Heckklappe.



 Keine Betätigung des Schlüssels
für 10 Sekunden.



 Drücken einer beliebigen
Taste des Schlüssels, außer der
LOCK-Taste.



 Einen Türgriffschalter drücken.
Die Bedienungs-Kontrollleuchte blinkt
beim Drücken der Tasten.
Verriegelungstaste
Drücken Sie die Verriegelungstaste,
um die Türen und die Heckklappe zu
verriegeln, wobei die Blinkerleuchten
einmal blinken.
(Mit LogIn-Fernbedienung (außer
Modelle für Europa))
Ein akustisches Signal ertönt einmal.


HINWEIS
  (Modell für Europa)  Die Türen und die Heckklappe lassen
sich mit der Verriegelungstaste nicht
verriegeln, wenn eine andere Tür
geöffnet ist. Die Warnblinker blinken
nicht.
 (Außer Modell für Europa)  Die Türen und die Heckklappe lassen
sich mit der Verriegelungstaste
nicht verriegeln, wenn eine Tür oder
die Heckklappe geöffnet ist. Die
Warnblinker blinken nicht.
  (Mit i-stop-Funktion (Modelle für
Europa))
 Beim Entfernen des Schlüssels aus
dem Fahrzeug, nach dem Schließen
von allen Türen und dem Drücken
der LOCK-Taste des Schlüssels
bei eingeschalteter i-stop-Funktion
(Motor ausgeschaltet) wird die
Zündung auf “OFF” geschaltet
und die Türen werden verriegelt
(inklusive Lenkradschloss).
 Siehe “i-stop” auf Seite 4-15 .   Kontrollieren Sie nach dem Drücken
der Taste, ob die Türen und die
Heckklappe verriegelt sind.

3–7
Vor dem Losfahren
Schlüssel
HINWEIS
  (Mit Doppelverriegelungssystem)  Das Doppelverriegelungssystem
wird durch zweimaliges Drücken der
Verriegelungstaste innerhalb von 3
Sekunden aktiviert.
 Siehe “Doppelverriegelungssystem”
auf Seite 3-20 .

 (Mit Diebstahl-Alarmanlage)  Falls die Türen durch Drücken der
Verriegelungstaste des Schlüssels bei
aktivierter Diebstahl-Alarmanlage
verriegelt werden, blinken die
Warnblinkleuchten einmal, um
anzuzeigen, dass das System aktiviert
ist.
Entriegelungstaste
Drücken Sie die Entriegelungstaste,
um alle Türen und die Heckklappe zu
entriegeln, wobei die Blinkerleuchten
zweimal blinken.
(Mit LogIn-Fernbedienung (außer
Modelle für Europa))
Ein akustisches Signal ertönt zweimal.


HINWEIS
  (Autowiederverriegelungsfunktion)  Nach dem Entriegeln mit dem
Schlüssel werden die Türen und die
Heckklappe automatisch wieder
verriegelt, falls innerhalb von 30
Sekunden keiner der folgenden
Vorgänge ausgeführt wird. Falls
das Fahrzeug mit einer Diebstahl-
Alarmanlage ausgerüstet ist, blinken
die Warnblinkleuchten.
 Die Zeit, nach welcher die Türen
automatisch wieder verriegelt
werden, kann eingestellt werden.
 Siehe “Individuelle Einstellungen”
auf Seite 9-11 .



 Eine Tür oder die Heckklappe ist
geöffnet.



 Die Zündung wird in eine andere
Position als aus geschaltet.

 (Mit Diebstahl-Alarmanlage)  Falls die Türen durch Drücken der
Entriegelungstaste des Schlüssels bei
deaktivierter Diebstahl-Alarmanlage
entriegelt werden, blinken die
Warnblinkleuchten zweimal, um
anzuzeigen, dass das System
deaktiviert ist.
