2017 MAZDA MODEL CX-5 Betriebsanleitung (in German)

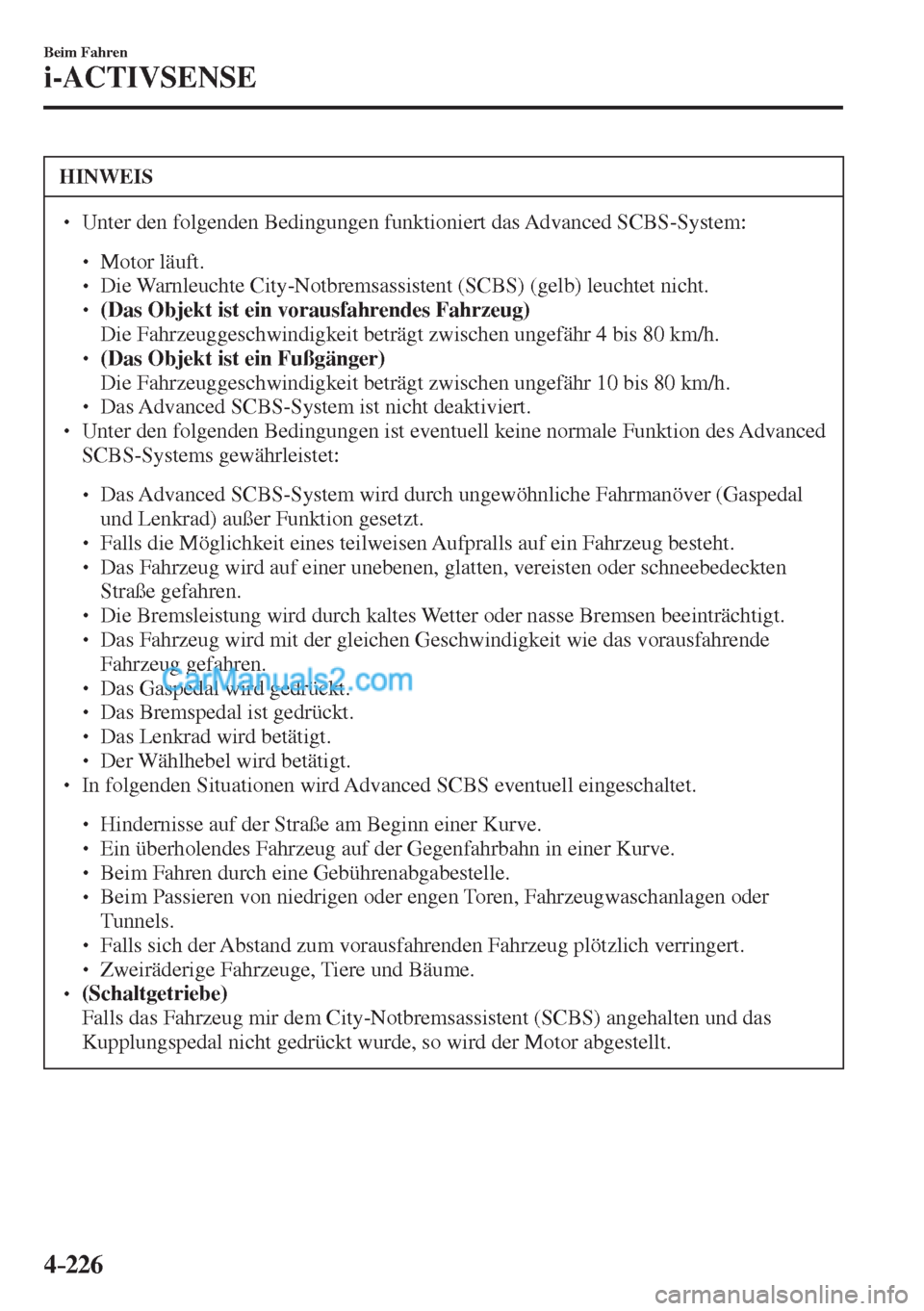

4–226
Beim Fahren
i-ACTIVSENSE
HINWEIS
  Unter den folgenden Bedingungen funktioniert das Advanced SCBS-System:



 Motor läuft.



 Die Warnleuchte City-Notbremsassistent (SCBS) (gelb) leuchtet nicht.



 (Das Objekt ist ein vorausfahrendes Fahrzeug)
 Die Fahrzeuggeschwindigkeit beträgt zwischen ungefähr 4 bis 80 km/h.



 (Das Objekt ist ein Fußgänger)
 Die Fahrzeuggeschwindigkeit beträgt zwischen ungefähr 10 bis 80 km/h.



 Das Advanced SCBS-System ist nicht deaktiviert.

 Unter den folgenden Bedingungen ist eventuell keine normale Funktion des Advanced
SCBS-Systems gewährleistet:



 Das Advanced SCBS-System wird durch ungewöhnliche Fahrmanöver (Gaspedal
und Lenkrad) außer Funktion gesetzt.



 Falls die Möglichkeit eines teilweisen Aufpralls auf ein Fahrzeug besteht.



 Das Fahrzeug wird auf einer unebenen, glatten, vereisten oder schneebedeckten
Straße gefahren.



 Die Bremsleistung wird durch kaltes Wetter oder nasse Bremsen beeinträchtigt.



 Das Fahrzeug wird mit der gleichen Geschwindigkeit wie das vorausfahrende
Fahrzeug gefahren.



 Das Gaspedal wird gedrückt.



 Das Bremspedal ist gedrückt.



 Das Lenkrad wird betätigt.



 Der Wählhebel wird betätigt.

 In folgenden Situationen wird Advanced SCBS eventuell eingeschaltet.



 Hindernisse auf der Straße am Beginn einer Kurve.



 Ein überholendes Fahrzeug auf der Gegenfahrbahn in einer Kurve.



 Beim Fahren durch eine Gebührenabgabestelle.



 Beim Passieren von niedrigen oder engen Toren, Fahrzeugwaschanlagen oder
Tunnels.



 Falls sich der Abstand zum vorausfahrenden Fahrzeug plötzlich verringert.



 Zweiräderige Fahrzeuge, Tiere und Bäume.

 (Schaltgetriebe)  Falls das Fahrzeug mir dem City-Notbremsassistent (SCBS) angehalten und das
Kupplungspedal nicht gedrückt wurde, so wird der Motor abgestellt.

4–227
Beim Fahren
i-ACTIVSENSE
Kontrollleuchte des City-
Notbremsassistenten (SCBS) (rot)
Beim Ansprechen von Advanced SCBS
blinkt die Kontrollleuchte (rot).



Kollisionswarnung
Falls die Möglichkeit eines Aufpralls
mit einem Fahrzeug besteht, ertönt ein
kontinuierliches akustisches Signal
und eine Warnung erscheint in der
Multiinformationsanzeige oder in der
Active Driving-Anzeige.

Multiinformationsdisplay
Active Driving-Anzeige

HINWEIS
Der Abstand und die Lautstärke
des akustischen Warnsignals für die
Kollisionswarnung kann eingestellt
werden. Siehe “Individuelle
Einstellungen” auf Seite 9-11 .
Anzeige der automatischen
Bremsbetätigung
Auf dem Multiinformationsdisplay wird
nach Betätigung der Bremsen oder des
Bremsassistenten des Advanced City-
Notbremsassistenten "SCBS bremst
automatisch" angezeigt.


HINWEIS
  Das akustische Aufprallwarnsignal
ertönt abwechslungsweise
bei Betätigung des Advanced
City-Notbremsassistenten
(Advanced SCBS) oder der
Bremskraftunterstützung (Advanced
SCBS-Bremsassistent).
  Falls das Fahrzeug mit Hilfe des
Advanced City-Notbremsassistenten
(Advanced SCBS) ohne Drücken des
Bremspedals gestoppt wurde, ertönt
das akustische Warnsignal einmal
nach ungefähr 2 Sekunden und der
Advanced City-Notbremsassistent
(Advanced SCBS) wird automatisch
freigegeben.

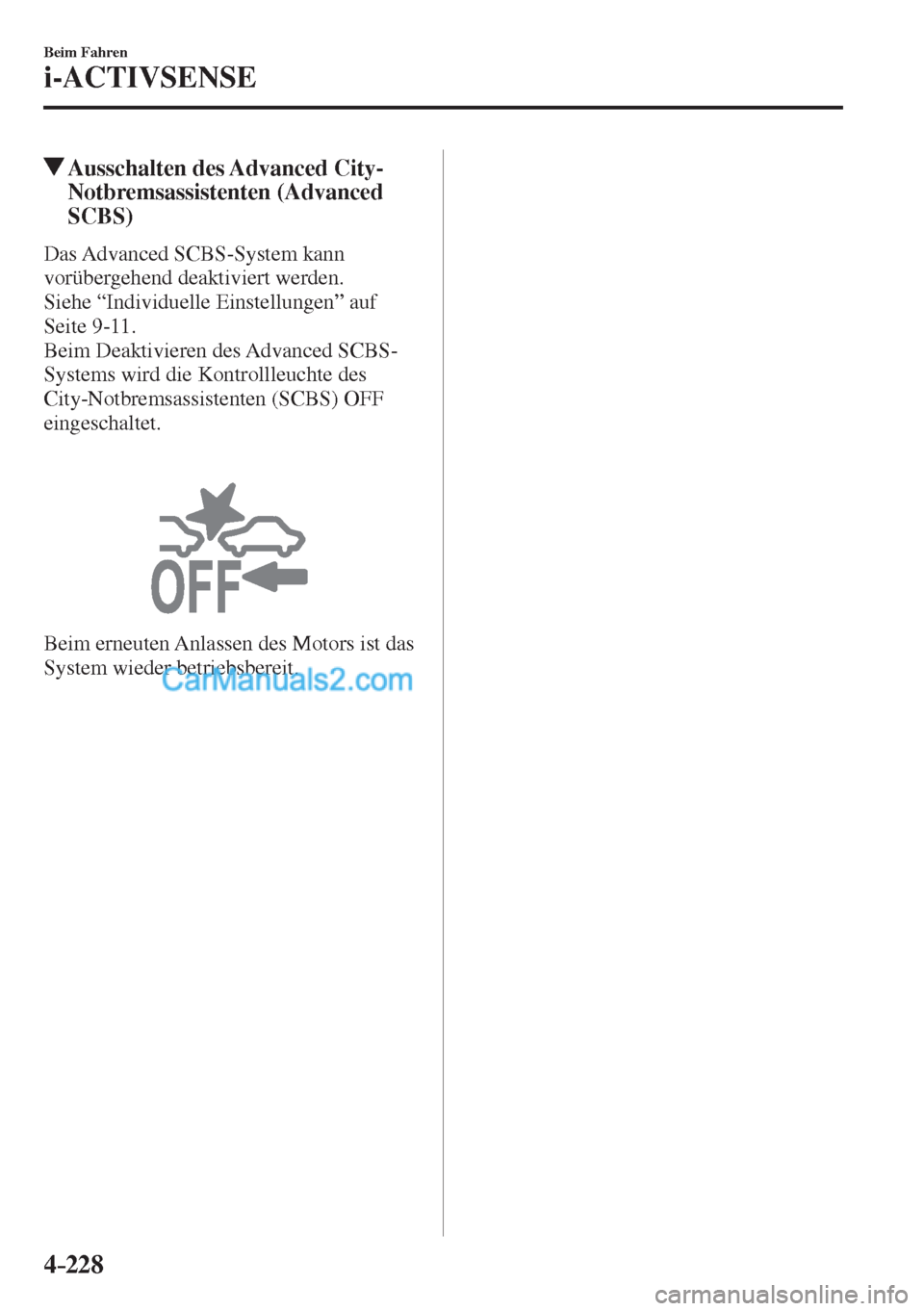

4–228
Beim Fahren
i-ACTIVSENSE
Ausschalten des Advanced City-
Notbremsassistenten (Advanced
SCBS)
Das Advanced SCBS-System kann
vorübergehend deaktiviert werden.
Siehe “Individuelle Einstellungen” auf
Seite 9-11 .
Beim Deaktivieren des Advanced SCBS-
Systems wird die Kontrollleuchte des
City-Notbremsassistenten (SCBS) OFF
eingeschaltet.



Beim erneuten Anlassen des Motors ist das
System wieder betriebsbereit.

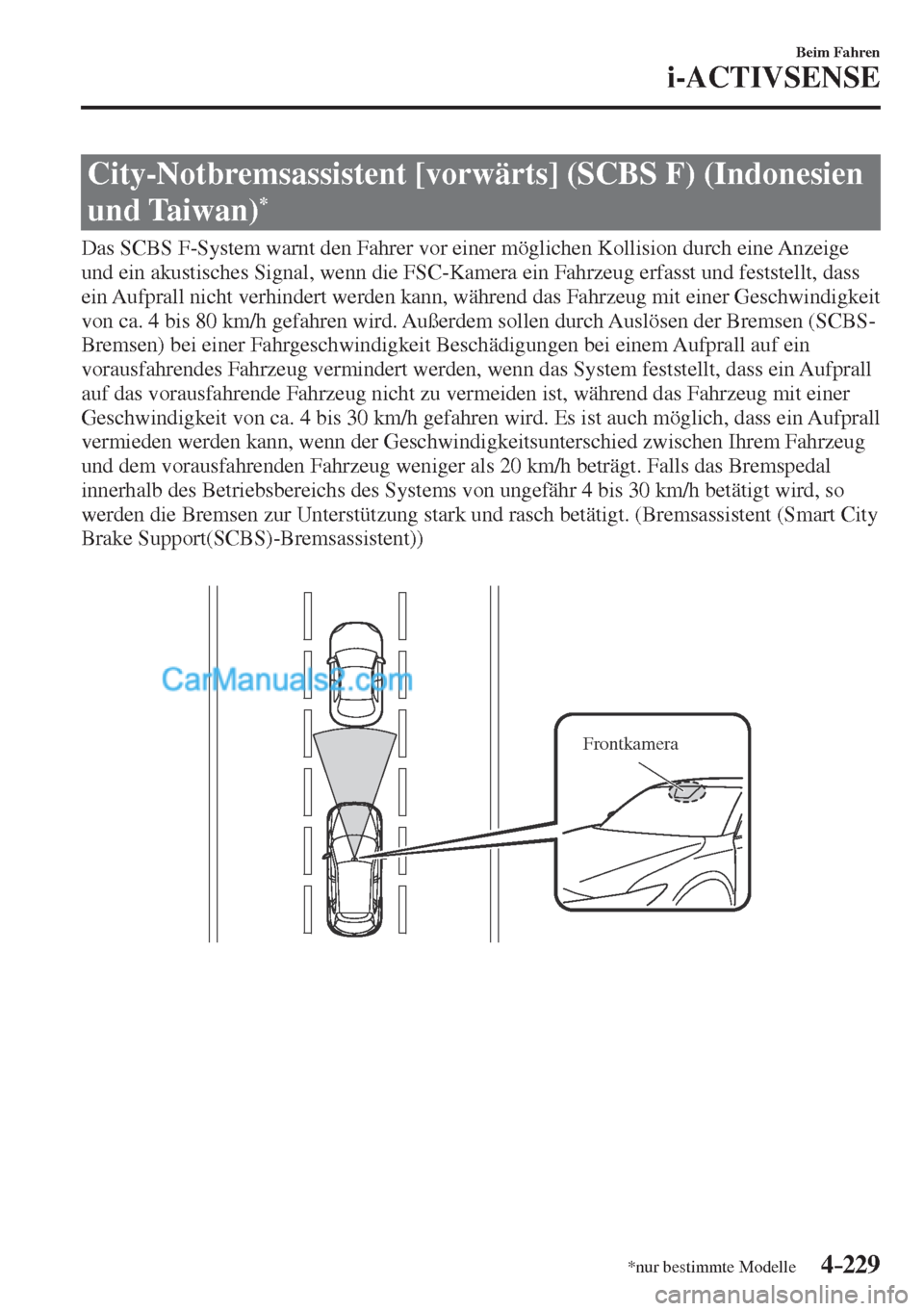

4–229
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
City-Notbremsassistent [vorwärts] (SCBS F) (Indonesien
und Taiwan)
*
Das SCBS F-System warnt den Fahrer vor einer möglichen Kollision durch eine Anzeige
und ein akustisches Signal, wenn die FSC-Kamera ein Fahrzeug erfasst und feststellt, dass
ein Aufprall nicht verhindert werden kann, während das Fahrzeug mit einer Geschwindigkeit
von ca. 4 bis 80 km/h gefahren wird. Außerdem sollen durch Auslösen der Bremsen (SCBS-
Bremsen) bei einer Fahrgeschwindigkeit Beschädigungen bei einem Aufprall auf ein
vorausfahrendes Fahrzeug vermindert werden, wenn das System feststellt, dass ein Aufprall
auf das vorausfahrende Fahrzeug nicht zu vermeiden ist, während das Fahrzeug mit einer
Geschwindigkeit von ca. 4 bis 30 km/h gefahren wird. Es ist auch möglich, dass ein Aufprall
vermieden werden kann, wenn der Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug
und dem vorausfahrenden Fahrzeug weniger als 20 km/h beträgt. Falls das Bremspedal
innerhalb des Betriebsbereichs des Systems von ungefähr 4 bis 30 km/h betätigt wird, so
werden die Bremsen zur Unterstützung stark und rasch betätigt. (Bremsassistent (Smart City
Brake Support(SCBS)-Bremsassistent))


Frontkamera

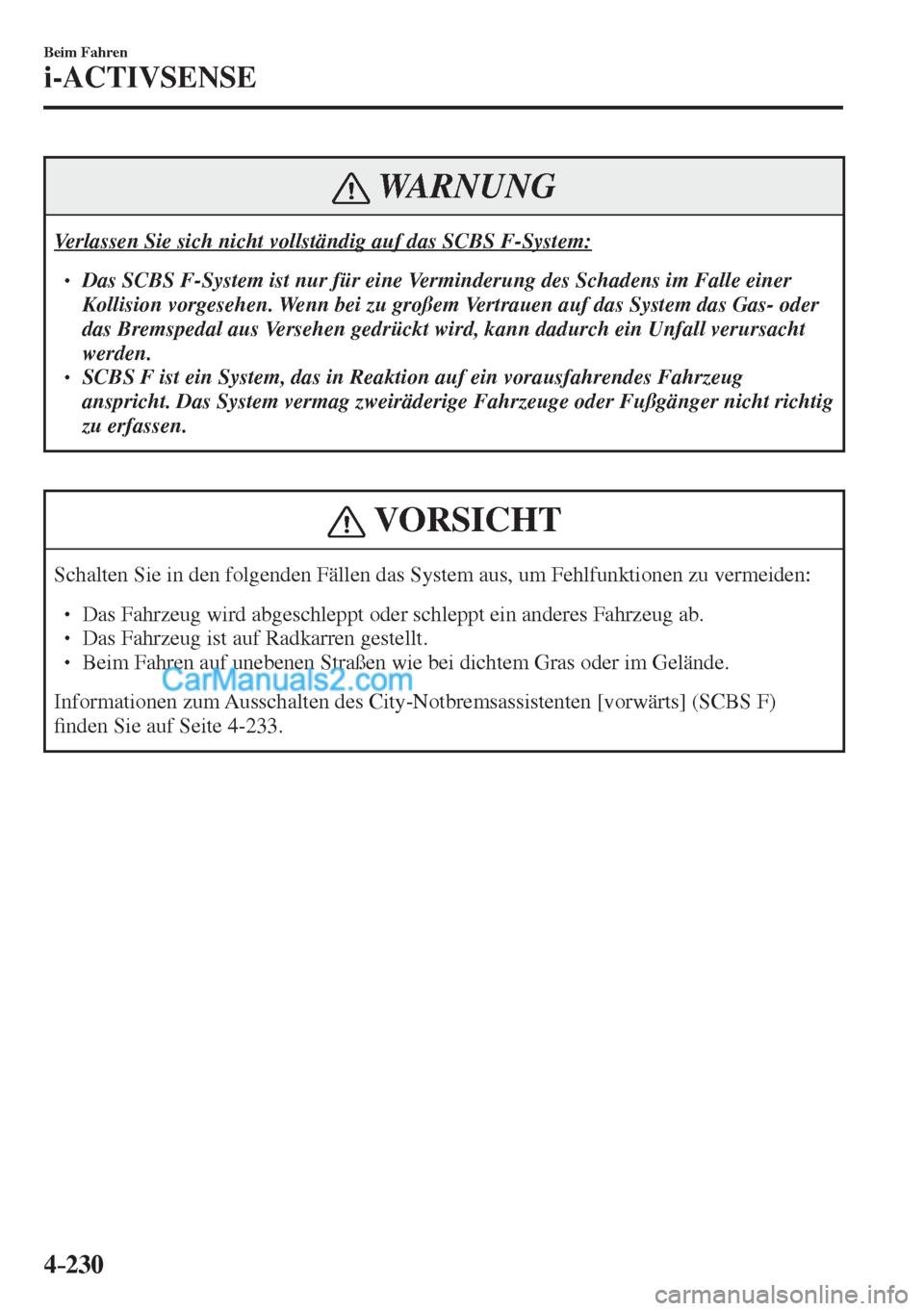

4–230
Beim Fahren
i-ACTIVSENSE
WARNUNG
Verlassen Sie sich nicht vollständig auf das SCBS F-System:
 Das SCBS F-System ist nur für eine Verminderung des Schadens im Falle einer
Kollision vorgesehen. Wenn bei zu großem Vertrauen auf das System das Gas- oder
das Bremspedal aus Versehen gedrückt wird, kann dadurch ein Unfall verursacht
werden.
  SCBS F ist ein System, das in Reaktion auf ein vorausfahrendes Fahrzeug
anspricht. Das System vermag zweiräderige Fahrzeuge oder Fußgänger nicht richtig
zu erfassen.
VORSICHT
Schalten Sie in den folgenden Fällen das System aus, um Fehlfunktionen zu vermeiden:
 Das Fahrzeug wird abgeschleppt oder schleppt ein anderes Fahrzeug ab.
 Das Fahrzeug ist auf Radkarren gestellt.
 Beim Fahren auf unebenen Straßen wie bei dichtem Gras oder im Gelände.
Informationen zum Ausschalten des City-Notbremsassistenten [vorwärts] (SCBS F)
¿ nden Sie auf Seite 4-233 .

4–231
Beim Fahren
i-ACTIVSENSE
HINWEIS
  Unter den folgenden Bedingungen funktioniert das SCBS F-System:



 Motor läuft.



 Das Warndisplay/die Warnleuchte Notbremsassistent (SBS)/City-Notbremsassistent
(SCBS) (gelb) leuchtet nicht.



 (Heckaufprallwarnung)
 Die Fahrzeuggeschwindigkeit beträgt ungefähr 4 bis 80 km/h.



 (Bremsassistent (Smart City Brake Support(SCBS)-Bremse))
 Die Fahrzeuggeschwindigkeit beträgt ungefähr 4 bis 30 km/h.



 Das SCBS F-System ist nicht deaktiviert.

 Unter den folgenden Bedingungen ist eventuell keine normale Funktion des
SCBS F-Systems gewährleistet:



 Das SCBS F-System wird durch ungewöhnliche Fahrmanöver (Gaspedal und
Lenkrad) außer Funktion gesetzt.



 Falls die Möglichkeit eines teilweisen Aufpralls auf ein Fahrzeug besteht.



 Das Fahrzeug wird auf einer unebenen, glatten, vereisten oder schneebedeckten
Straße gefahren.



 Die Bremsleistung wird durch kaltes Wetter oder nasse Bremsen beeinträchtigt.



 Das Fahrzeug wird mit der gleichen Geschwindigkeit wie das vorausfahrende
Fahrzeug gefahren.



 Das Gaspedal wird gedrückt.



 Das Bremspedal ist gedrückt.



 Das Lenkrad wird betätigt.



 Der Wählhebel wird betätigt.

 Wenn in den folgenden Fällen die FSC-Kamera ein vorausfahrendes Fahrzeug erfasst,
kann das SCBS F-System ausgelöst werden.



 Hindernisse auf der Straße am Beginn einer Kurve.



 Ein überholendes Fahrzeug auf der Gegenfahrbahn in einer Kurve.



 Metallene Gegenstände oder vorstehende Gegenstände auf der Straße.



 Beim Fahren durch eine Gebührenabgabestelle.



 Beim Passieren von niedrigen oder engen Toren, Fahrzeugwaschanlagen oder
Tunnels.



 Falls sich der Abstand zum vorausfahrenden Fahrzeug plötzlich verringert.



 Zweirädrige Fahrzeuge, Fußgänger, Tiere und Bäume.



 Das Fahrzeug wird mit teilweise stark abgefahrenen Reifen gefahren.

 (Schaltgetriebe)  Falls das Fahrzeug mit dem City-Notbremsassistenten (SCBS) angehalten und das
Kupplungspedal nicht betätigt wurde, wird der Motor abgestellt.

4–232
Beim Fahren
i-ACTIVSENSE
Kontrollleuchte des City-
Notbremsassistenten (SCBS) (rot)
B e i m A n s p r e c h e n d e s C i t y -
Notbremsassistenten (SCBS) blinkt die
Kontrollleuchte (rot).



Kollisionswarnung
Falls die Möglichkeit eines Aufpralls
mit einem Fahrzeug besteht, ertönt ein
kontinuierliches akustisches Signal
und eine Warnung erscheint in der
Multiinformationsanzeige oder in der
Active Driving-Anzeige.

Multiinformationsdisplay
Active Driving-Anzeige

HINWEIS
Der Abstand und die Lautstärke
des akustischen Warnsignals für die
Kollisionswarnung kann eingestellt
werden. Siehe “Individuelle
Einstellungen” auf Seite 9-11 .
Anzeige der automatischen
Bremsbetätigung
Auf dem Multiinformationsdisplay
wird nach Betätigung der Bremsen
oder des Bremsassistenten des City-
Notbremsassistenten "SCBS bremst
automatisch" angezeigt.


HINWEIS
  Das akustische Aufprallwarnsignal
ertönt bei Betätigung der Bremsen
oder des Bremsassistenten des City-
Notbremsassistenten in Intervallen.
  Falls das Fahrzeug mit Hilfe des
City-Notbremsassistenten (SCBS)
ohne Drücken des Bremspedals
gestoppt wurde, ertönt das akustische
Warnsignal einmal nach ca.
2 Sekunden und die SCBS-Bremse
wird automatisch gelöst.

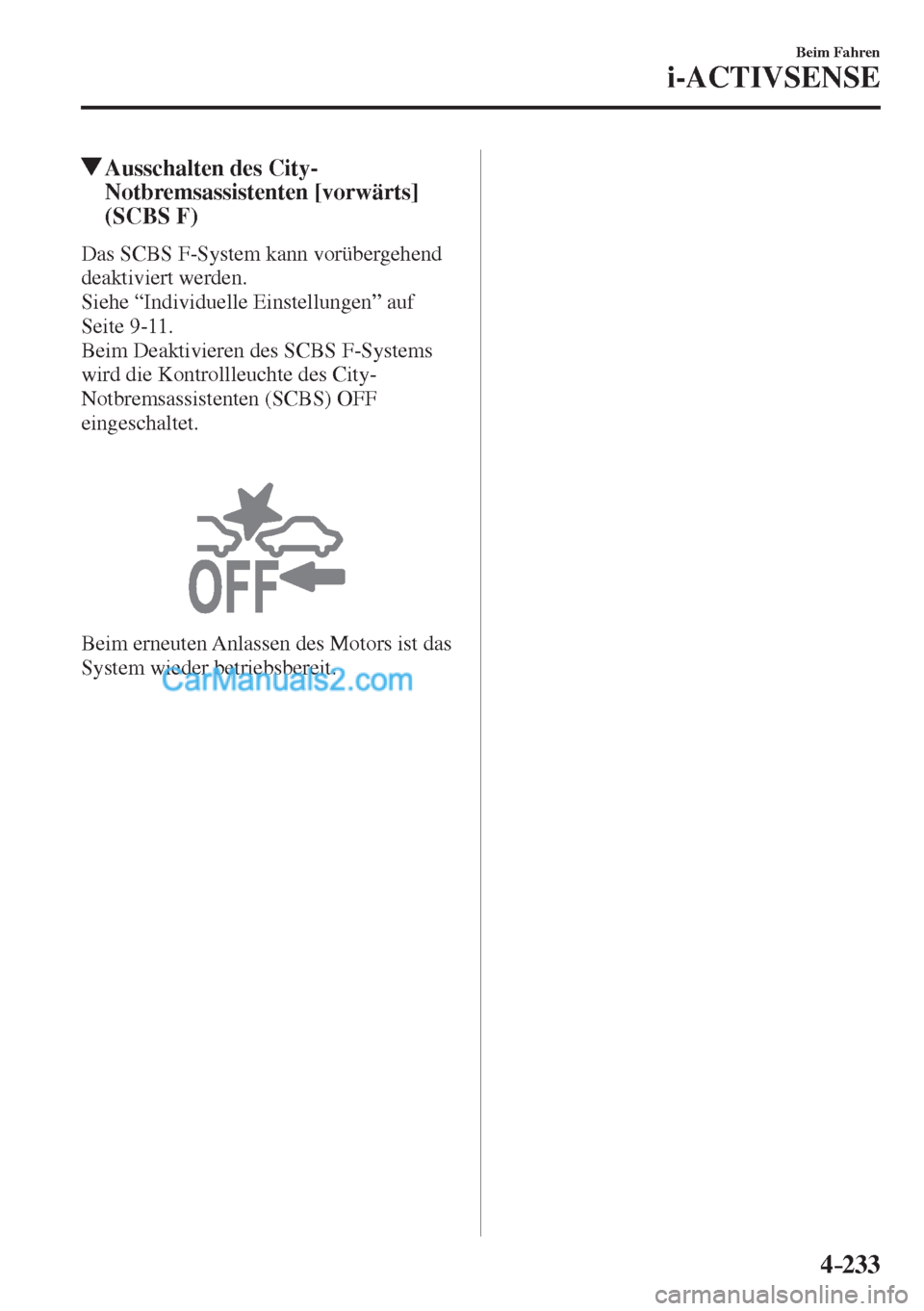

4–233
Beim Fahren
i-ACTIVSENSE
Ausschalten des City-
Notbremsassistenten [vorwärts]
(SCBS F)
Das SCBS F-System kann vorübergehend
deaktiviert werden.
Siehe “Individuelle Einstellungen” auf
Seite 9-11 .
Beim Deaktivieren des SCBS F-Systems
wird die Kontrollleuchte des City-
Notbremsassistenten (SCBS) OFF
eingeschaltet.



Beim erneuten Anlassen des Motors ist das
System wieder betriebsbereit.
