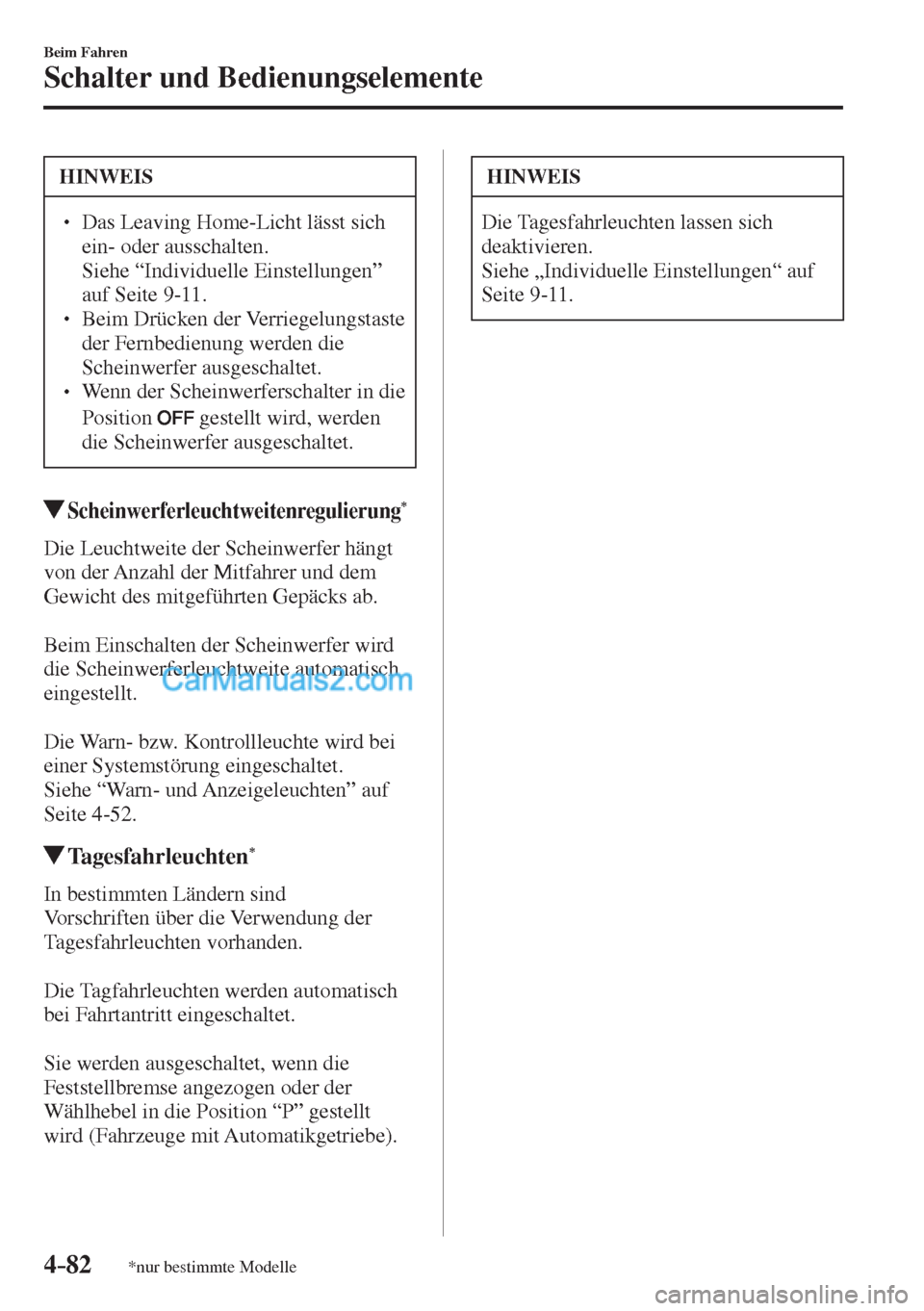

4–82
Beim Fahren
Schalter und Bedienungselemente
*nur bestimmte Modelle
HINWEIS
  Das Leaving Home-Licht lässt sich
ein- oder ausschalten.
 Siehe “Individuelle Einstellungen”
auf Seite 9-11 .
  Beim Drücken der Verriegelungstaste
der Fernbedienung werden die
Scheinwerfer ausgeschaltet.
  Wenn der Scheinwerferschalter in die
Position
gestellt wird, werden
die Scheinwerfer ausgeschaltet.
Scheinwerferleuchtweitenregulierung *
Die Leuchtweite der Scheinwerfer hängt
von der Anzahl der Mitfahrer und dem
Gewicht des mitgeführten Gepäcks ab.

Beim Einschalten der Scheinwerfer wird
die Scheinwerferleuchtweite automatisch
eingestellt.

Die Warn- bzw. Kontrollleuchte wird bei
einer Systemstörung eingeschaltet.
Siehe “Warn- und Anzeigeleuchten” auf
Seite 4-52 .
Tagesfahrleuchten *
In bestimmten Ländern sind
Vorschriften über die Verwendung der
Tagesfahrleuchten vorhanden.

Die Tagfahrleuchten werden automatisch
bei Fahrtantritt eingeschaltet.

Sie werden ausgeschaltet, wenn die
Feststellbremse angezogen oder der
Wählhebel in die Position “P” gestellt
wird (Fahrzeuge mit Automatikgetriebe).
HINWEIS
Die Tagesfahrleuchten lassen sich
deaktivieren.
Siehe „Individuelle Einstellungen“ auf
Seite 9-11 .

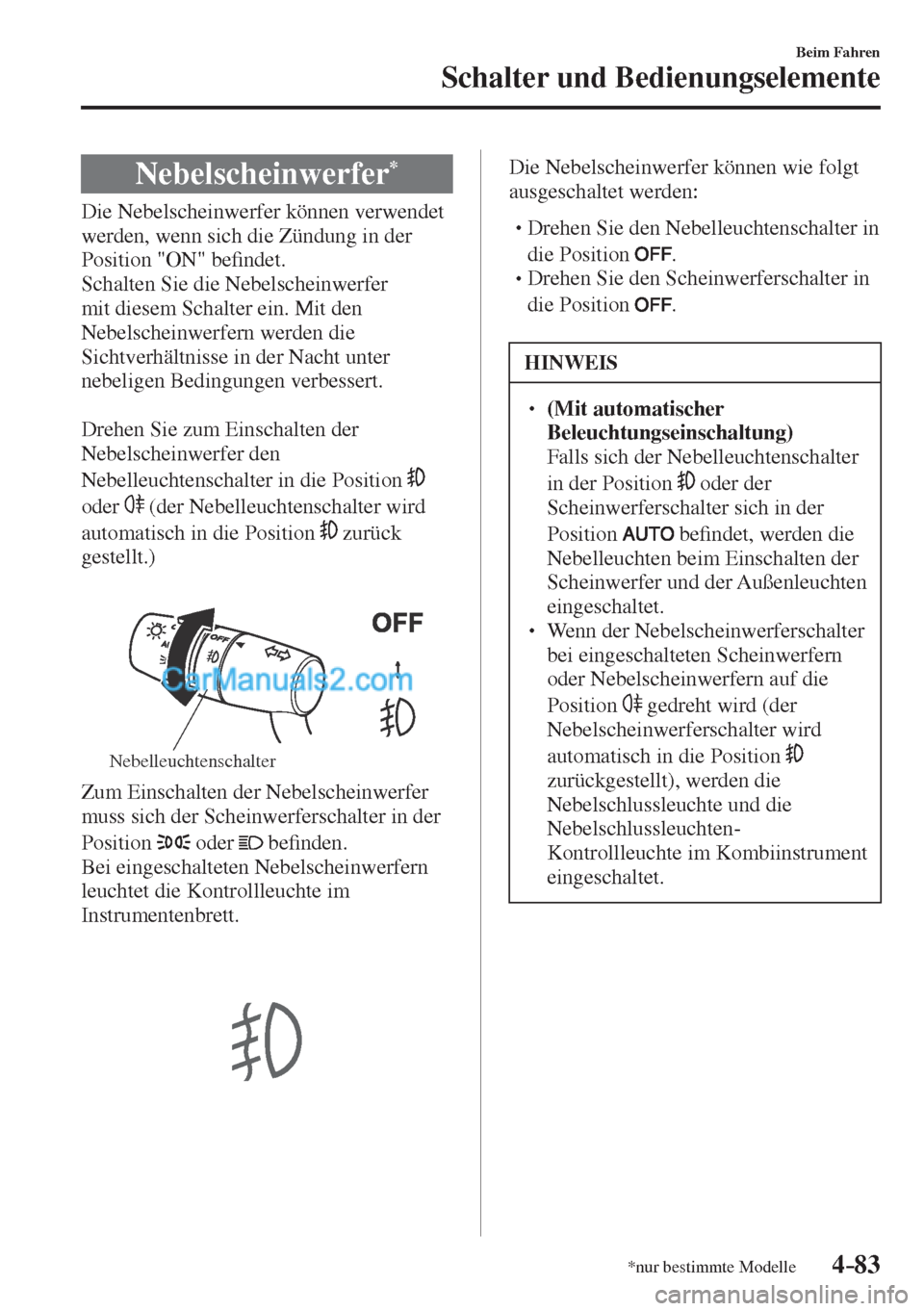

4–83
Beim Fahren
Schalter und Bedienungselemente
*nur bestimmte Modelle
Nebelscheinwerfer *
Die Nebelscheinwerfer können verwendet
werden, wenn sich die Zündung in der
Position "ON" be¿ ndet.
Schalten Sie die Nebelscheinwerfer
mit diesem Schalter ein. Mit den
Nebelscheinwerfern werden die
Sichtverhältnisse in der Nacht unter
nebeligen Bedingungen verbessert.

Drehen Sie zum Einschalten der
Nebelscheinwerfer den
Nebelleuchtenschalter in die Position

oder
(der Nebelleuchtenschalter wird
automatisch in die Position
zurück
gestellt.)


Nebelleuchtenschalter
Zum Einschalten der Nebelscheinwerfer
muss sich der Scheinwerferschalter in der
Position
oder be¿ nden.
Bei eingeschalteten Nebelscheinwerfern
leuchtet die Kontrollleuchte im
Instrumentenbrett.


Die Nebelscheinwerfer können wie folgt
ausgeschaltet werden:



 Drehen Sie den Nebelleuchtenschalter in
die Position
.


 Drehen Sie den Scheinwerferschalter in
die Position
.
HINWEIS
  (Mit automatischer
Beleuchtungseinschaltung)
 Falls sich der Nebelleuchtenschalter
in der Position
oder der
Scheinwerferschalter sich in der
Position
be¿ ndet, werden die
Nebelleuchten beim Einschalten der
Scheinwerfer und der Außenleuchten
eingeschaltet.
  Wenn der Nebelscheinwerferschalter
bei eingeschalteten Scheinwerfern
oder Nebelscheinwerfern auf die
Position
gedreht wird (der
Nebelscheinwerferschalter wird
automatisch in die Position

zurückgestellt), werden die
Nebelschlussleuchte und die
Nebelschlussleuchten-
Kontrollleuchte im Kombiinstrument
eingeschaltet.

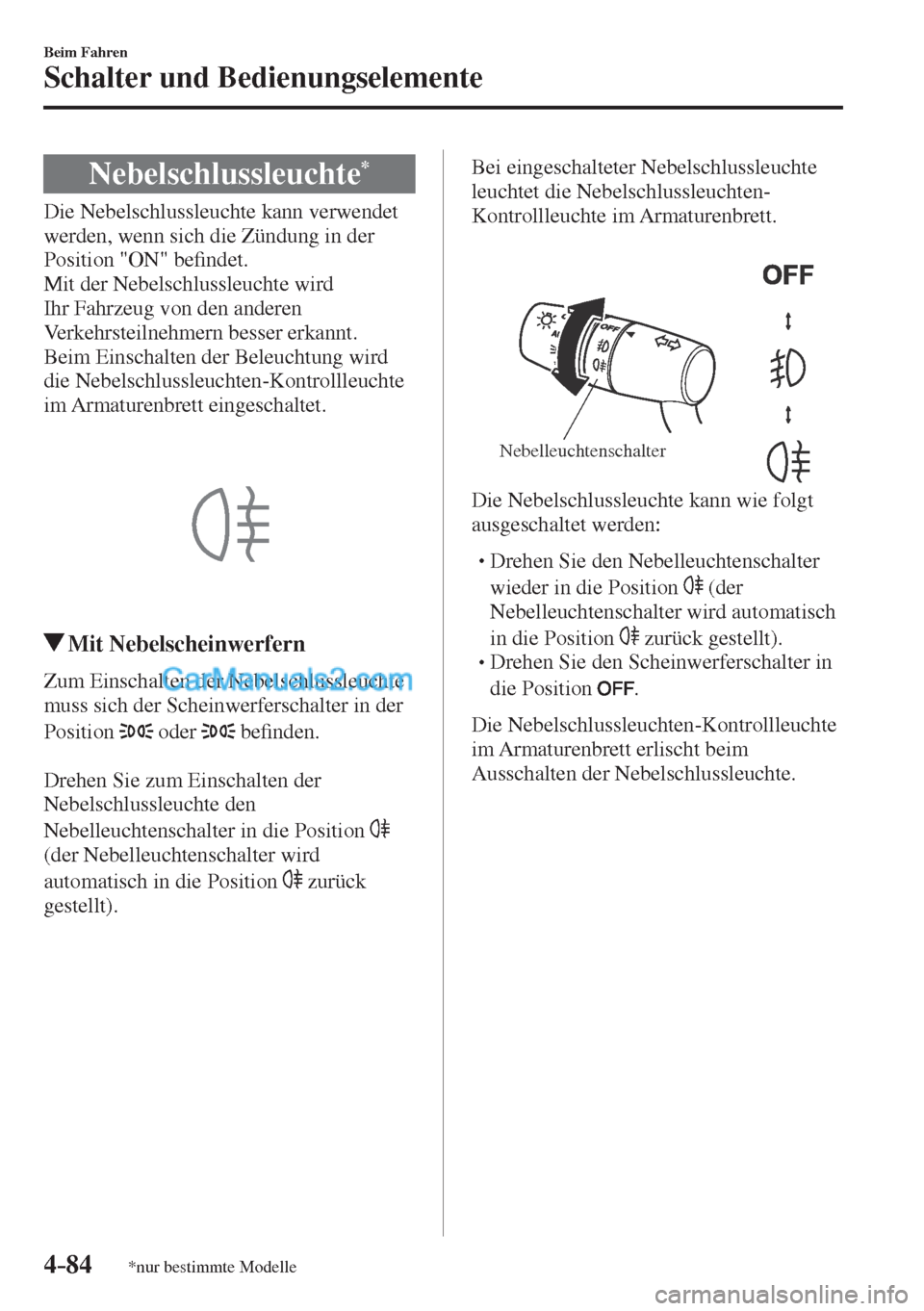

4–84
Beim Fahren
Schalter und Bedienungselemente
*nur bestimmte Modelle
Nebelschlussleuchte *
Die Nebelschlussleuchte kann verwendet
werden, wenn sich die Zündung in der
Position "ON" be¿ ndet.
Mit der Nebelschlussleuchte wird
Ihr Fahrzeug von den anderen
Verkehrsteilnehmern besser erkannt.
Beim Einschalten der Beleuchtung wird
die Nebelschlussleuchten-Kontrollleuchte
im Armaturenbrett eingeschaltet.



Mit Nebelscheinwerfern
Zum Einschalten der Nebelschlussleuchte
muss sich der Scheinwerferschalter in der
Position
oder be¿ nden.

Drehen Sie zum Einschalten der
Nebelschlussleuchte den
Nebelleuchtenschalter in die Position

(der Nebelleuchtenschalter wird
automatisch in die Position
zurück
gestellt). Bei eingeschalteter Nebelschlussleuchte
leuchtet die Nebelschlussleuchten-
Kontrollleuchte im Armaturenbrett.


Nebelleuchtenschalter

Die Nebelschlussleuchte kann wie folgt
ausgeschaltet werden:



 Drehen Sie den Nebelleuchtenschalter
wieder in die Position
(der
Nebelleuchtenschalter wird automatisch
in die Position
zurück gestellt).


 Drehen Sie den Scheinwerferschalter in
die Position
.
Die Nebelschlussleuchten-Kontrollleuchte
im Armaturenbrett erlischt beim
Ausschalten der Nebelschlussleuchte.

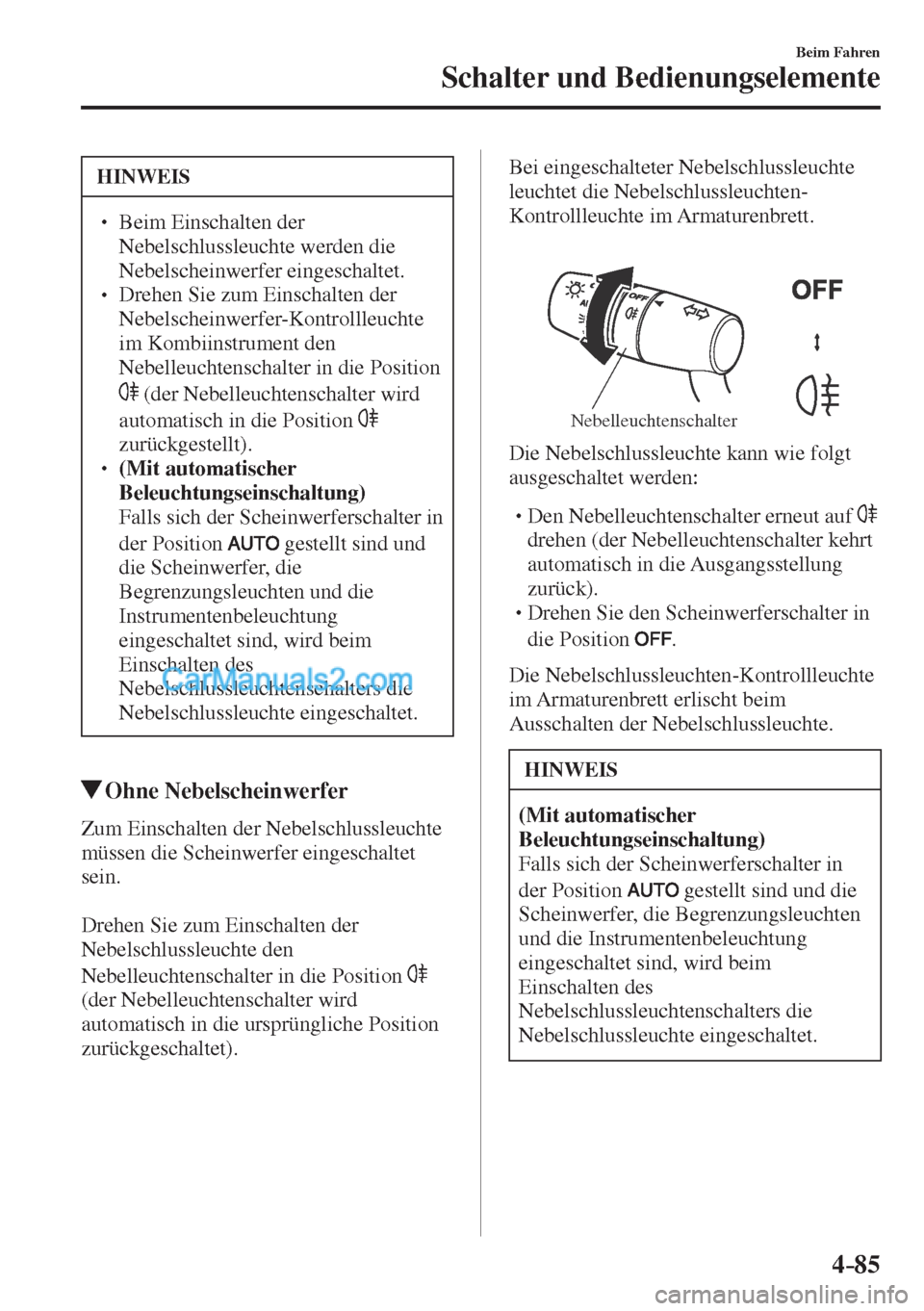

4–85
Beim Fahren
Schalter und Bedienungselemente
HINWEIS
  Beim Einschalten der
Nebelschlussleuchte werden die
Nebelscheinwerfer eingeschaltet.
  Drehen Sie zum Einschalten der
Nebelscheinwerfer-Kontrollleuchte
im Kombiinstrument den
Nebelleuchtenschalter in die Position

(der Nebelleuchtenschalter wird
automatisch in die Position

zurückgestellt).
  (Mit automatischer
Beleuchtungseinschaltung)
 Falls sich der Scheinwerferschalter in
der Position
gestellt sind und
die Scheinwerfer, die
Begrenzungsleuchten und die
Instrumentenbeleuchtung
eingeschaltet sind, wird beim
Einschalten des
Nebelschlussleuchtenschalters die
Nebelschlussleuchte eingeschaltet.
Ohne Nebelscheinwerfer
Zum Einschalten der Nebelschlussleuchte
müssen die Scheinwerfer eingeschaltet
sein.

Drehen Sie zum Einschalten der
Nebelschlussleuchte den
Nebelleuchtenschalter in die Position

(der Nebelleuchtenschalter wird
automatisch in die ursprüngliche Position
zurückgeschaltet). Bei eingeschalteter Nebelschlussleuchte
leuchtet die Nebelschlussleuchten-
Kontrollleuchte im Armaturenbrett.


Nebelleuchtenschalter
Die Nebelschlussleuchte kann wie folgt
ausgeschaltet werden:



 Den Nebelleuchtenschalter erneut auf
drehen (der Nebelleuchtenschalter kehrt
automatisch in die Ausgangsstellung
zurück).



 Drehen Sie den Scheinwerferschalter in
die Position
.
Die Nebelschlussleuchten-Kontrollleuchte
im Armaturenbrett erlischt beim
Ausschalten der Nebelschlussleuchte.
HINWEIS
(Mit automatischer
Beleuchtungseinschaltung)
Falls sich der Scheinwerferschalter in
der Position
gestellt sind und die
Scheinwerfer, die Begrenzungsleuchten
und die Instrumentenbeleuchtung
eingeschaltet sind, wird beim
Einschalten des
Nebelschlussleuchtenschalters die
Nebelschlussleuchte eingeschaltet.

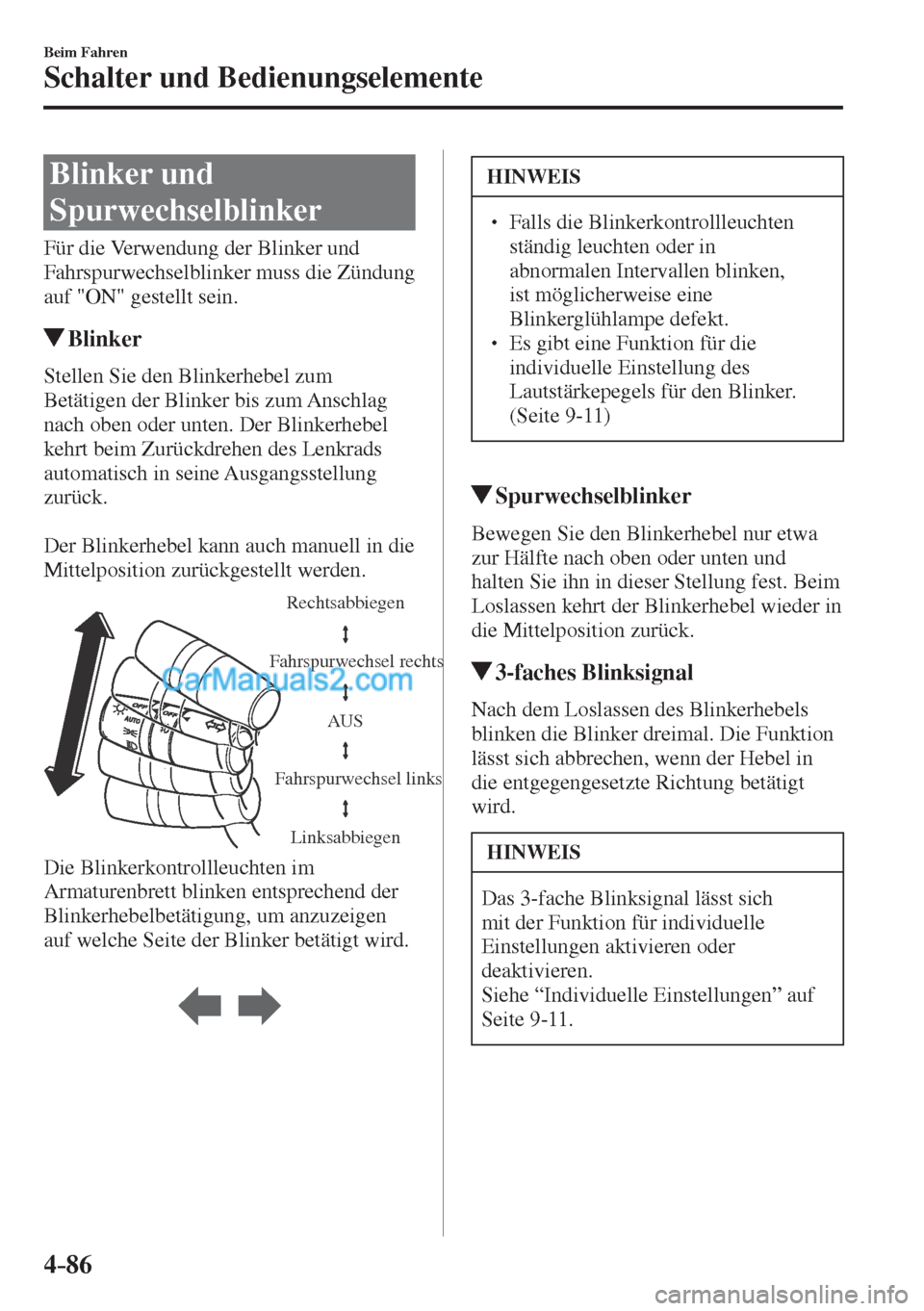

4–86
Beim Fahren
Schalter und Bedienungselemente
Blinker und
Spurwechselblinker
Für die Verwendung der Blinker und
Fahrspurwechselblinker muss die Zündung
auf "ON" gestellt sein.
Blinker
Stellen Sie den Blinkerhebel zum
Betätigen der Blinker bis zum Anschlag
nach oben oder unten. Der Blinkerhebel
kehrt beim Zurückdrehen des Lenkrads
automatisch in seine Ausgangsstellung
zurück.

Der Blinkerhebel kann auch manuell in die
Mittelposition zurückgestellt werden.

Rechtsabbiegen
Linksabbiegen
Fahrspurwechsel rechts
Fahrspurwechsel linksAU S

Die Blinkerkontrollleuchten im
Armaturenbrett blinken entsprechend der
Blinkerhebelbetätigung, um anzuzeigen
auf welche Seite der Blinker betätigt wird.



HINWEIS
  Falls die Blinkerkontrollleuchten
ständig leuchten oder in
abnormalen Intervallen blinken,
ist möglicherweise eine
Blinkerglühlampe defekt.
  Es gibt eine Funktion für die
individuelle Einstellung des
Lautstärkepegels für den Blinker.
(Seite 9-11 )
Spurwechselblinker
Bewegen Sie den Blinkerhebel nur etwa
zur Hälfte nach oben oder unten und
halten Sie ihn in dieser Stellung fest. Beim
Loslassen kehrt der Blinkerhebel wieder in
die Mittelposition zurück.
3-faches Blinksignal
Nach dem Loslassen des Blinkerhebels
blinken die Blinker dreimal. Die Funktion
lässt sich abbrechen, wenn der Hebel in
die entgegengesetzte Richtung betätigt
wird.
HINWEIS
Das 3-fache Blinksignal lässt sich
mit der Funktion für individuelle
Einstellungen aktivieren oder
deaktivieren.
Siehe “Individuelle Einstellungen” auf
Seite 9-11 .

4–87
Beim Fahren
Schalter und Bedienungselemente
Windschutzscheibenwischer
und Waschanlage
Für die Verwendung der Scheibenwischer
muss die Zündung auf "ON" gestellt sein.
WARNUNG
Füllen Sie nur
ScheibenwaschÀ üssigkeit
oder sauberes Wasser in den
Wa s c hÀ üssigkeitsbehälter ein:
Es ist gefährlich, Frostschutzmittel in
die WaschÀ üssigkeit zu mischen. Beim
Spritzen gegen die Windschutzscheibe
können starke Sichtbehinderungen
auftreten, was zu einem Unfall führen
kann.

Bei Temperaturen unter dem Nullpunkt
muss der ScheibenwaschÀ üssigkeit
ein Gefrierschutzmittel beigemischt
werden:
Eine Verwendung einer
ScheibenwaschÀ üssigkeit ohne
Gefrierschutzmittelzusatz bei niedrigen
Temperaturen ist gefährlich, weil
die Sicht durch die gefrierende
Wa s c hÀ üssigkeit beeinträchtigt
wird, was zu einem Unfall führen
kann. Vor dem Spritzen von
ScheibenwaschÀ üssigkeit muss die
Windschutzscheibe mit dem Defroster
genügend angewärmt werden.
HINWEIS
Falls die Windschutzscheibenwischer
bei kalten Wetter und starkem
Schneefall eingeschaltet sind, können sie
wegen angesammeltem Schnee auf der
Windschutzscheibe blockiert werden.
Falls die Windschutzscheibenwischer
wegen angesammelten Schnee blockiert
werden, halten Sie das Fahrzeug an
einer sicheren Stelle an, schalten
Sie den Scheibenwischerschalter
aus und entfernen Sie den
angesammelten Schnee. Falls der
Scheibenwischerschalter in eine
andere Position als “OFF” geschaltet
wird, werden die Scheibenwischer
betätigt. Falls die Scheibenwischer
nicht betätigt werden, wenn der
Scheibenwischerschalter in eine andere
Position als “OFF” geschaltet ist,
wenden Sie sich so rasch wie möglich an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Windschutzscheibenwischer
Drücken Sie zum Einschalten der
Scheibenwischer den Wischerhebel nach
oben oder unten.

4–88
Beim Fahren
Schalter und Bedienungselemente
Mit Intervallscheibenwischer


Schalterposition
Scheibenwischerbetrieb
Nr. Ty p
A Ty p
B

Bedienung beim Hochziehen
des Hebels

Stopp


Intervallbetrieb


Niedrige Geschwindigkeit


Hohe Geschwindigkeit

Variabler Intervallscheibenwischer
Stellen Sie den Hebel in die
Intervallwischerstellung und stellen Sie
die Intervalllänge durch Drehen des Rings
ein.

Intervallring
Mit Scheibenwischerautomatik


Schalterposition
Scheibenwischerbetrieb
Nr. Ty p
A Ty p
B

Bedienung beim Hochziehen
des Hebels

Stopp

automatische Regelung


Niedrige Geschwindigkeit


Hohe Geschwindigkeit

Scheibenwischerautomatik
Wenn sich der Wischerhebel in der
Position
be¿ ndet, wird der
Niederschlag auf der Windschutzscheibe
durch den Regensensor erfasst und die
Scheibenwischer werden automatisch
ein- bzw. ausgeschaltet (aus, Intervall,
niedrige und hohe Wischgeschwindigkeit).

4–89
Beim Fahren
Schalter und Bedienungselemente
Die Emp¿ ndlichkeit des Regensensors
kann durch Drehen des Schalters am
Wischerhebel eingestellt werden.
Drehen Sie den Schalter von der
Mittelposition (normal) nach oben für
eine höhere Emp¿ ndlichkeit (rascheres
Ansprechen) oder nach unten für eine
geringere Emp¿ ndlichkeit (langsamere
Ansprechen).

Höhere Empfindlichkeit
Geringere EmpfindlichkeitSchalter
Mittelposition

VORSICHT
  Der Regensensor darf nicht
mit einem Kleber an der
Windschutzscheibe abgedeckt
werden. Die Funktion des
Regensensors wird dadurch
beeinträchtigt.

VORSICHT

 Wenn sich der Wischerhebel in der
Position
be¿ ndet und die
Zündung auf ON gestellt ist, können
die Scheibenwischer in den
folgenden Fällen automatisch
eingeschaltet werden:



 Falls die Windschutzscheibe über
dem Regensensor mit einem Tuch
berührt wird.



 Falls ein Schlag mit der Hand oder
einem Gegenstand von außen oder
innen auf die Windschutzscheibe
einwirkt.
  Halten Sie die Hände und Eisschaber
von der Windschutzscheibe fern,
wenn sich der Wischerhebel in der
Position
be¿ ndet und die
Zündung auf ON geschaltet ist, weil
Finger eingeklemmt oder die
Scheibenwischer und die
Wischerblätter beschädigt werden
können, wenn die Scheibenwischer
automatisch eingeschaltet werden.
 Vergewissern Sie sich
deshalb vor dem Reinigen der
Windschutzscheibe, ob die
Scheibenwischer vollständig
ausgeschaltet sind, dies ist besonders
wichtig, wenn die Windschutzscheibe
bei laufendem Motor von Schnee und
Eis befreit wird.
