Beim Fahren
Reifendrucküberwachungssystem
Wenn Reifen von Ihnen gewechselt
werden
Falls Sie den Reifenwechsel selbst
ausführen können Sie auch die Schritte
zur Registrierung des ID-Signalcodes
im Reifendruck-Kontrollsystem (TPMS)
ausführen.

1. Schalten Sie nach abgeschlossenem
Reifenwechsel die Zündung auf “ON”
und danach wieder zurück in die
Position “ACC” oder “OFF”.
2. Warten Sie ungefähr 15 Minuten.
3. Fahren Sie nach 15 Minuten das
Fahrzeug für 10 Minuten mit einer
Geschwindigkeit von mindestens
25 km/h, um den ID-Signalcode
automatisch zu registrieren.

HINWEIS
Falls das Fahrzeug nach dem
Reifenwechsel bis zu etwa 15
Minuten gefahren wird, blinkt die
Reifendruckwarnleuchte, weil der ID-
Signalcode noch nicht registriert ist.
Halten Sie in diesem Fall das Fahrzeug
für ungefähr 15 Minuten an, danach
wird der ID-Signalcode registriert, wenn
das Fahrzeug für 10 Minuten gefahren
wird.
Austausch von Felgen und Reifen
VORSICHT
  Lassen Sie Felgen und Reifen von
einem Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler austauschen
und reparieren, weil sonst die
Drucksensoren beschädigt werden
können.
  Die Felgen des Fahrzeugs sind
speziell für die Installation der
Reifendrucksensoren vorgesehen.
Verwenden Sie keine Nicht-
Originalfelgen, weil eine Installation
der Reifendrucksensoren unter
Umständen nicht möglich ist.
Installieren Sie die Reifendrucksensoren,
wenn Reifen oder Felgen ausgetauscht
werden.
Beim Austausch eines Reifens
oder einer Felge gibt es die
folgenden Installationsarten für die
Reifendrucksensoren.



 Der Reifendrucksensor wird von der
alten Felge entfernt und an der neuen
Felge angebracht.



 Der gleiche Reifendrucksensor wird für
die gleiche Felge verwendet. Es wird
nur ein Reifen ausgetauscht.



 Ein neuer Reifendrucksensor wird an
einer neuen Felge angebracht.

4–267
Beim Fahren
Reifendrucküberwachungssystem
HINWEIS
  Der ID-Signalcode des
Reifendrucksensors muss beim Kauf
eines neuen Reifendrucksensors
registriert werden. Wenden Sie
sich für den Kauf eines neuen
Reifendrucksensors und zur
Registrierung des ID-Signalcodes
an einen autorisierten Mazda-
Vertragshändler.
  Beim Einbau eines entfernten
Reifendrucksensors an einer Felgen
muss die Tülle (Dichtung zwischen
Ventil bzw. Sensor und Felge) für
den Reifendrucksensor ersetzt
werden.

4–268
Beim Fahren
Dieselpartikel¿ lter
Diesel-Partikel-Filter
(SKYACTIV-D 2.2)
Der Dieselpartikel¿ lter ¿ ltert die im
Abgas eines Dieselmotors vorhandenen
Rußpartikel (PM) größtenteils heraus.
Die mit dem Diesel-Partikel-Filter
aufgefangenen Rußpartikel werden
beim normalen Fahren vernichtet. Unter
den folgenden Umständen kann die
Diesel-Partikel-Filter-Kontrollleuchte
auÀ euchten, weil die Rußpartikel nicht
vernichtet werden:



 Falls das Fahrzeug längere Zeit mit
kleineren Geschwindigkeiten als 15
km/h gefahren wird.



 Bei vorwiegendem Kurzstreckenverkehr
(weniger als jeweils 10 Minuten) oder
beim Fahren mit kaltem Motor.



 Wenn der Motor längere Zeit im
Leerlauf läuft.

Mit Multiinformationsdisplay
Bei der Meldung “Belastung DPF zu
hoch”
Die Rußpartikel lassen sich nicht mehr
automatisch eliminieren, weil die Menge
der angesammelten Rußpartikel über dem
Grenzwert liegt.
Nach dem Warmlaufen des Motors
(Motorkühlmitteltemperatur mindestens
80 °C) drücken Sie das Gaspedal und
fahren Sie das Fahrzeug bei einer
Geschwindigkeit von mehr als 20 km/h
für ungefähr 15 bis 20 Minuten, um die
Rußpartikel zu eliminieren.
Bei der Anzeige von “DPF-Überprüfung
erforderlich”
Wenden Sie sich in diesem Fall an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Ohne Multiinformationsdisplay


Leuchtet
Die Rußpartikel lassen sich nicht mehr
automatisch eliminieren, weil die Menge
der angesammelten Rußpartikel über dem
Grenzwert liegt.
Nach dem Warmlaufen des Motors
(Motorkühlmitteltemperatur mindestens
80 °C) drücken Sie das Gaspedal und
fahren Sie das Fahrzeug bei einer
Geschwindigkeit von mehr als 20 km/h
für ungefähr 15 bis 20 Minuten, um die
Rußpartikel zu eliminieren.
Blinkt
Wenden Sie sich in diesem Fall an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Siehe “Warn- und Anzeigeleuchten” auf
Seite 4-52 .
HINWEIS
Das Motorgeräusch und der
Abgasgeruch können sich ändern, wenn
die Rußpartikel während der Fahrt
vernichtet werden.

4–269
Beim Fahren
Rückfahrkamera
*nur bestimmte Modelle

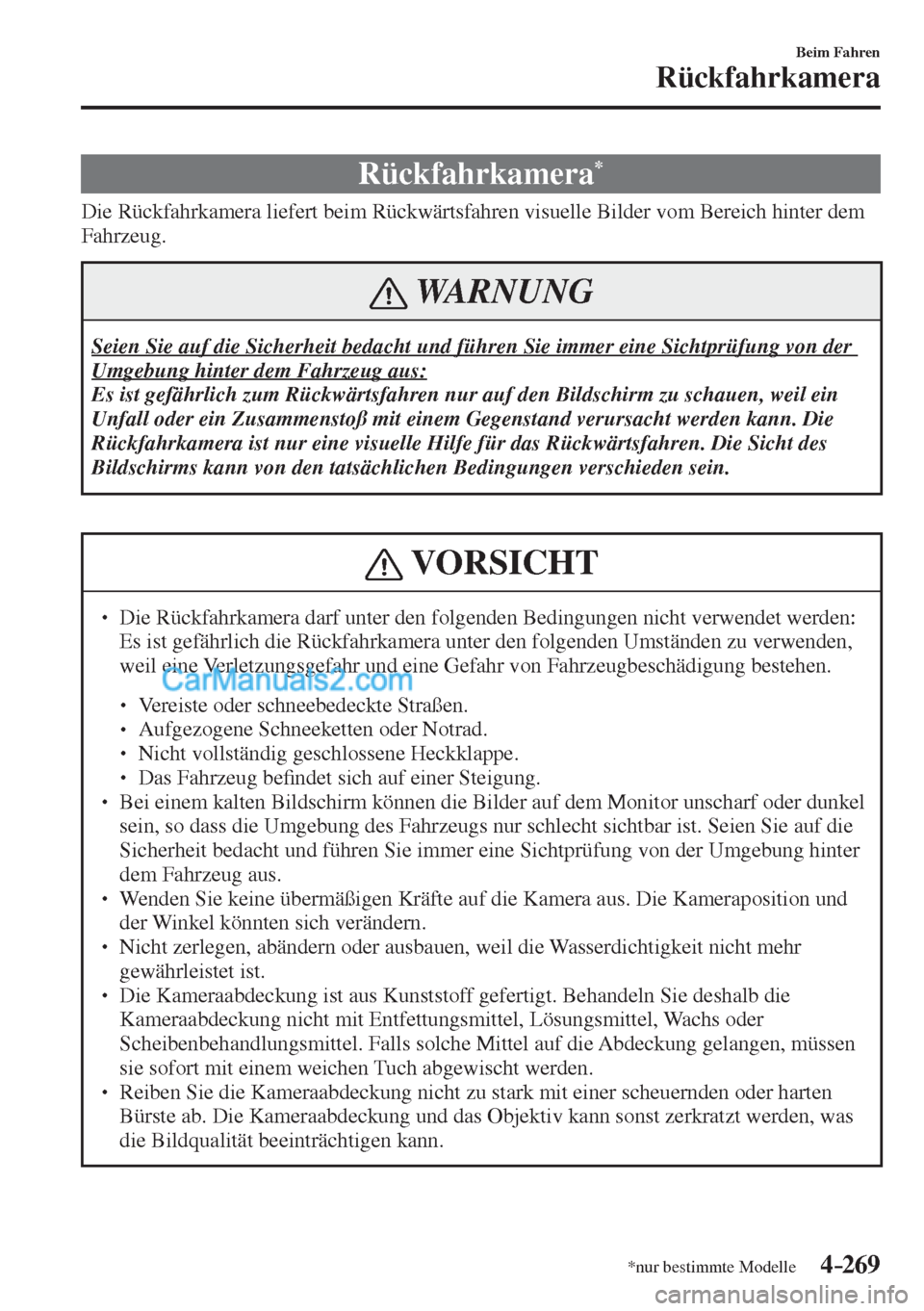

R ü c k f a h r k a m e r a *
Die Rückfahrkamera liefert beim Rückwärtsfahren visuelle Bilder vom Bereich hinter dem
Fahrzeug.
WARNUNG
Seien Sie auf die Sicherheit bedacht und führen Sie immer eine Sichtprüfung von der
Umgebung hinter dem Fahrzeug aus:
Es ist gefährlich zum Rückwärtsfahren nur auf den Bildschirm zu schauen, weil ein
Unfall oder ein Zusammenstoß mit einem Gegenstand verursacht werden kann. Die
Rückfahrkamera ist nur eine visuelle Hilfe für das Rückwärtsfahren. Die Sicht des
Bildschirms kann von den tatsächlichen Bedingungen verschieden sein.
VORSICHT
  Die Rückfahrkamera darf unter den folgenden Bedingungen nicht verwendet werden:
Es ist gefährlich die Rückfahrkamera unter den folgenden Umständen zu verwenden,
weil eine Verletzungsgefahr und eine Gefahr von Fahrzeugbeschädigung bestehen.



 Vereiste oder schneebedeckte Straßen.



 Aufgezogene Schneeketten oder Notrad.



 Nicht vollständig geschlossene Heckklappe.



 Das Fahrzeug be¿ ndet sich auf einer Steigung.

 Bei einem kalten Bildschirm können die Bilder auf dem Monitor unscharf oder dunkel
sein, so dass die Umgebung des Fahrzeugs nur schlecht sichtbar ist. Seien Sie auf die
Sicherheit bedacht und führen Sie immer eine Sichtprüfung von der Umgebung hinter
dem Fahrzeug aus.
  Wenden Sie keine übermäßigen Kräfte auf die Kamera aus. Die Kameraposition und
der Winkel könnten sich verändern.
  Nicht zerlegen, abändern oder ausbauen, weil die Wasserdichtigkeit nicht mehr
gewährleistet ist.
  Die Kameraabdeckung ist aus Kunststoff gefertigt. Behandeln Sie deshalb die
Kameraabdeckung nicht mit Entfettungsmittel, Lösungsmittel, Wachs oder
Scheibenbehandlungsmittel. Falls solche Mittel auf die Abdeckung gelangen, müssen
sie sofort mit einem weichen Tuch abgewischt werden.
  Reiben Sie die Kameraabdeckung nicht zu stark mit einer scheuernden oder harten
Bürste ab. Die Kameraabdeckung und das Objektiv kann sonst zerkratzt werden, was
die Bildqualität beeinträchtigen kann.

4–270
Beim Fahren
Rückfahrkamera

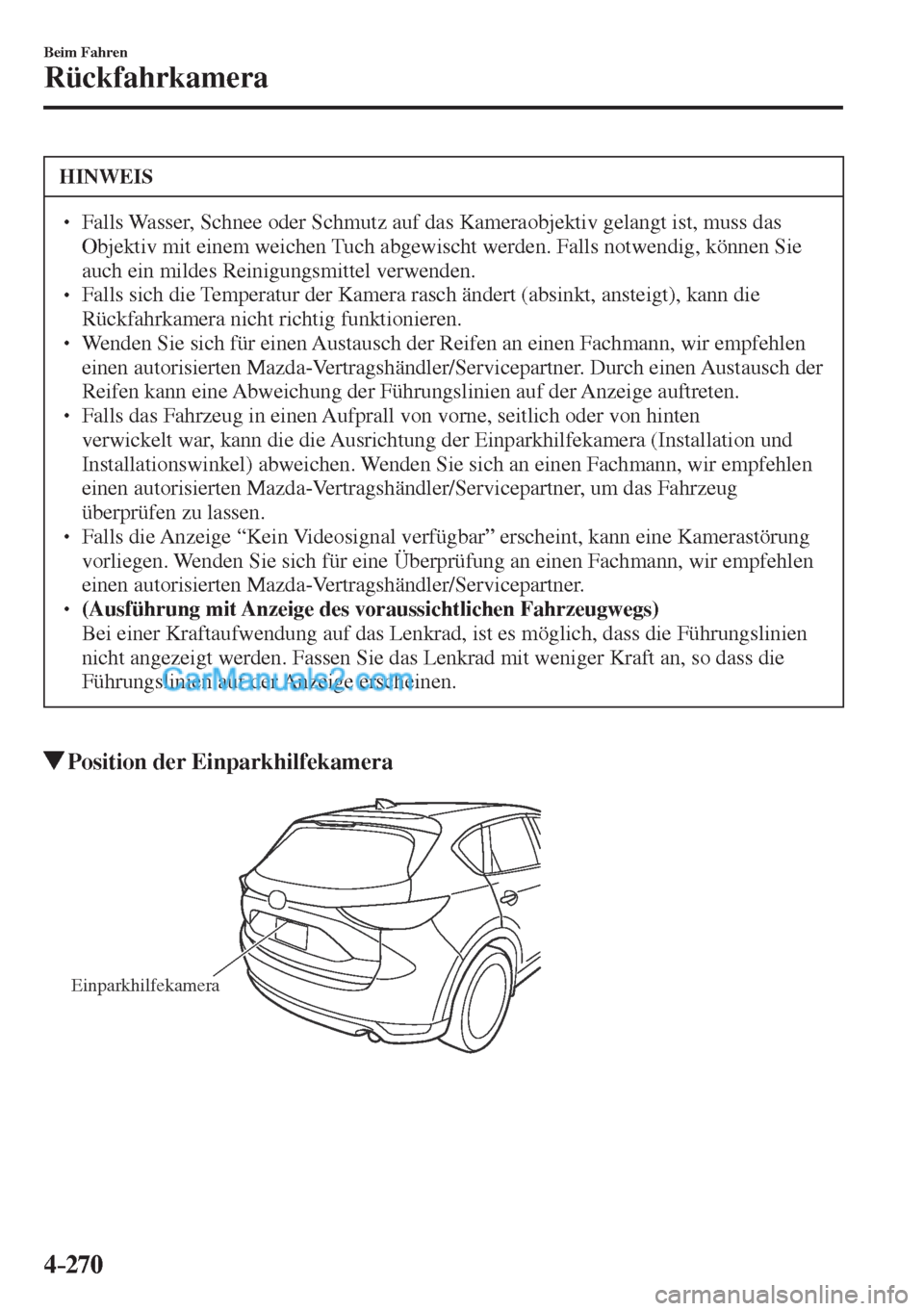

HINWEIS
  Falls Wasser, Schnee oder Schmutz auf das Kameraobjektiv gelangt ist, muss das
Objektiv mit einem weichen Tuch abgewischt werden. Falls notwendig, können Sie
auch ein mildes Reinigungsmittel verwenden.
  Falls sich die Temperatur der Kamera rasch ändert (absinkt, ansteigt), kann die
Rückfahrkamera nicht richtig funktionieren.
  Wenden Sie sich für einen Austausch der Reifen an einen Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner. Durch einen Austausch der
Reifen kann eine Abweichung der Führungslinien auf der Anzeige auftreten.
  Falls das Fahrzeug in einen Aufprall von vorne, seitlich oder von hinten
verwickelt war, kann die die Ausrichtung der Einparkhilfekamera (Installation und
Installationswinkel) abweichen. Wenden Sie sich an einen Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner, um das Fahrzeug
überprüfen zu lassen.
  Falls die Anzeige “Kein Videosignal verfügbar” erscheint, kann eine Kamerastörung
vorliegen. Wenden Sie sich für eine Überprüfung an einen Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner.
  (Ausführung mit Anzeige des voraussichtlichen Fahrzeugwegs)  Bei einer Kraftaufwendung auf das Lenkrad, ist es möglich, dass die Führungslinien
nicht angezeigt werden. Fassen Sie das Lenkrad mit weniger Kraft an, so dass die
Führungslinien auf der Anzeige erscheinen.
Position der Einparkhilfekamera

Einparkhilfekamera

4–271
Beim Fahren
Rückfahrkamera
Umschalten auf das Rückfahrkameradisplay
Schalten Sie den Schalthebel (Schaltgetriebe) bzw. den Wählhebel (Automatikgetriebe)
bei eingeschalteter Zündung ON in die Rückwärtsgangposition (R), um auf das
Rückfahrkameradisplay umzuschalten.
HINWEIS
Beim Umschalten des Schalthebels (Schaltgetriebe) bzw. des Wählhebels
(Automatikgetriebe) von der Rückwärtsgangposition (R) in eine andere Position des
Schalthebels (Schaltgetriebe) bzw. des Wählhebels (Automatikgetriebe) wird auf die
vorherige Bildschirmanzeige zurückgeschaltet.
Anzeigebereich
Die Sicht des Bildschirms kann von den tatsächlichen Bedingungen verschieden sein.

(Ansicht auf dem Bildschirm)
Blende
Stoßfänger
(tatsächliche Ansicht)
Gegenstand
Hinderniserfassung
der Einparkhilfe

4–272
Beim Fahren
Rückfahrkamera

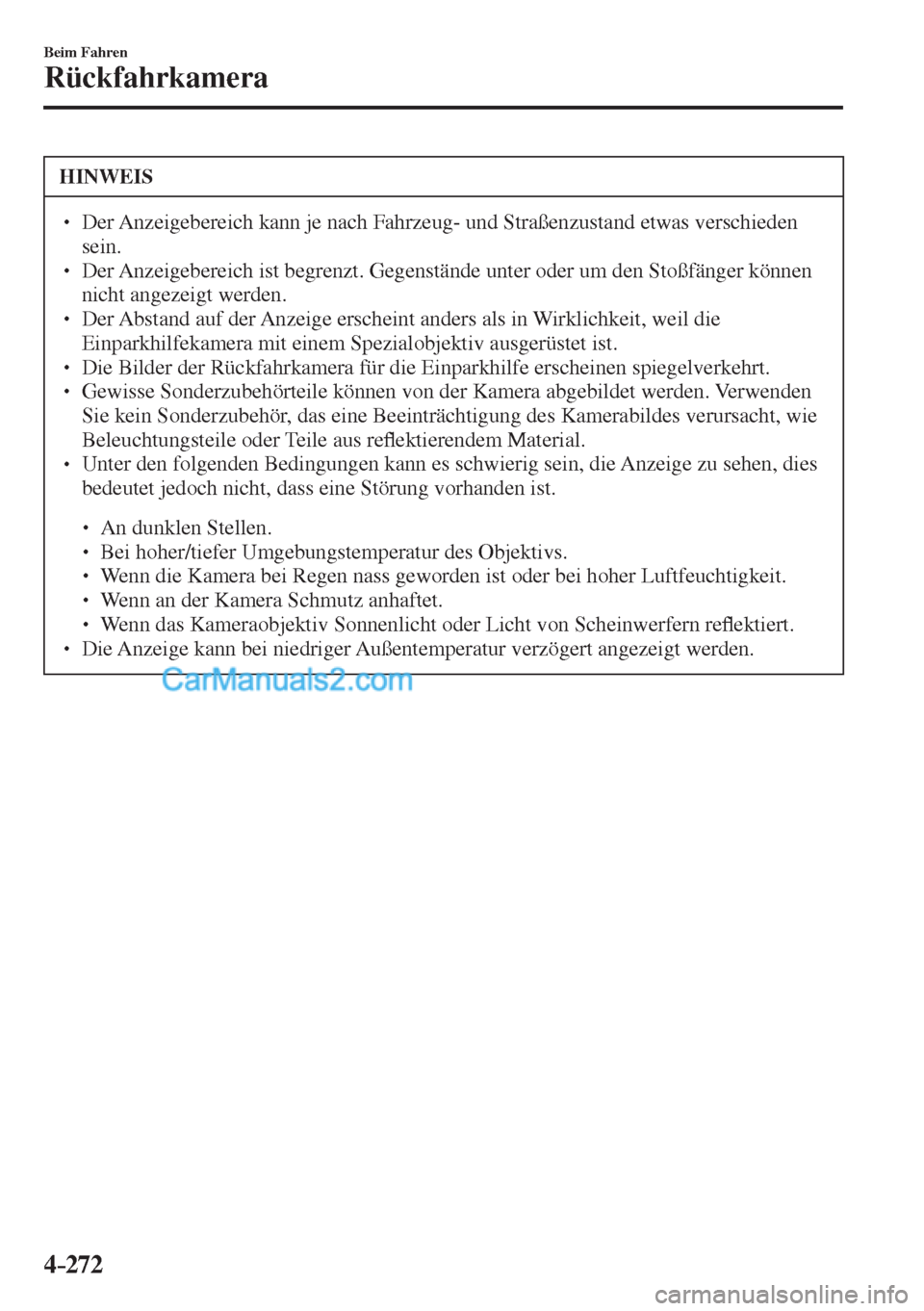

HINWEIS
  Der Anzeigebereich kann je nach Fahrzeug- und Straßenzustand etwas verschieden
sein.
  Der Anzeigebereich ist begrenzt. Gegenstände unter oder um den Stoßfänger können
nicht angezeigt werden.
  Der Abstand auf der Anzeige erscheint anders als in Wirklichkeit, weil die
Einparkhilfekamera mit einem Spezialobjektiv ausgerüstet ist.
  Die Bilder der Rückfahrkamera für die Einparkhilfe erscheinen spiegelverkehrt.
 Gewisse Sonderzubehörteile können von der Kamera abgebildet werden. Verwenden
Sie kein Sonderzubehör, das eine Beeinträchtigung des Kamerabildes verursacht, wie
Beleuchtungsteile oder Teile aus reÀ ektierendem Material.

 Unter den folgenden Bedingungen kann es schwierig sein, die Anzeige zu sehen, dies
bedeutet jedoch nicht, dass eine Störung vorhanden ist.



 An dunklen Stellen.



 Bei hoher/tiefer Umgebungstemperatur des Objektivs.



 Wenn die Kamera bei Regen nass geworden ist oder bei hoher Luftfeuchtigkeit.



 Wenn an der Kamera Schmutz anhaftet.



 Wenn das Kameraobjektiv Sonnenlicht oder Licht von Scheinwerfern reÀ ektiert.

 Die Anzeige kann bei niedriger Außentemperatur verzögert angezeigt werden.

4–273
Beim Fahren
Rückfahrkamera
Ansicht der Anzeige
Ausführung mit Anzeige des voraussichtlichen Fahrzeugpfads
Im Fahrweganzeigemodus zeigt das Display den voraussichtlichen Weg nach Einschlagen
des Lenkrads.
Verwenden Sie diesen Modus zum Einparken in einen Parkplatz oder eine Garage.

bac

a) Voraussichtlicher Fahrzeugweg (gelb)
Diese Linien werden als Referenz für den voraussichtlichen Weg des Fahrzeugs gezeigt.
Die Linien für den voraussichtlichen Pfad ändern sich beim Drehen des Lenkrads.
b) Verlängerte Linien für die Fahrzeugbreite (blau)
Mit diesen Linien wird die verlängerte Fahrzeugbreite angezeigt.
Diese Linien werden bei geradeaus gerichteten Rädern nicht angezeigt.
c) Abstandsführungslinien
Mit diesen Linien wird der ungefähre Abstand von der Fahrzeughinterseite (Ende des
Stoßfängers) zu einem Punkt angezeigt.
Die blaue Linie bezeichnet einen Punkt, der ungefähr 50 cm vom hinteren Stoßfänger
entfernt ist.
Die roten und gelben Linien, die sich beim Drehen des Lenkrads ändern, geben einen
Punkt im Abstand von ungefähr 50 cm (rot) bzw. 100 cm (gelb) vom hinteren Stoßfänger
(Mittelpunkt der einzelnen Linien) an.
Wenn die Räder nicht geradeaus gerichtet sind, kann eine kleine Abweichung auftreten.
In der obigen Abbildung ist die rechte Fahrzeugseite näher als der tatsächlich mit den
Führungslinien angezeigte Abstand (rot: ca. 50 cm, gelb: ca. 100 cm hinter dem hinteren
Stoßfänger) und die linke Seite ist etwas weiter entfernt.
