2017 MAZDA MODEL CX-5 Betriebsanleitung (in German)

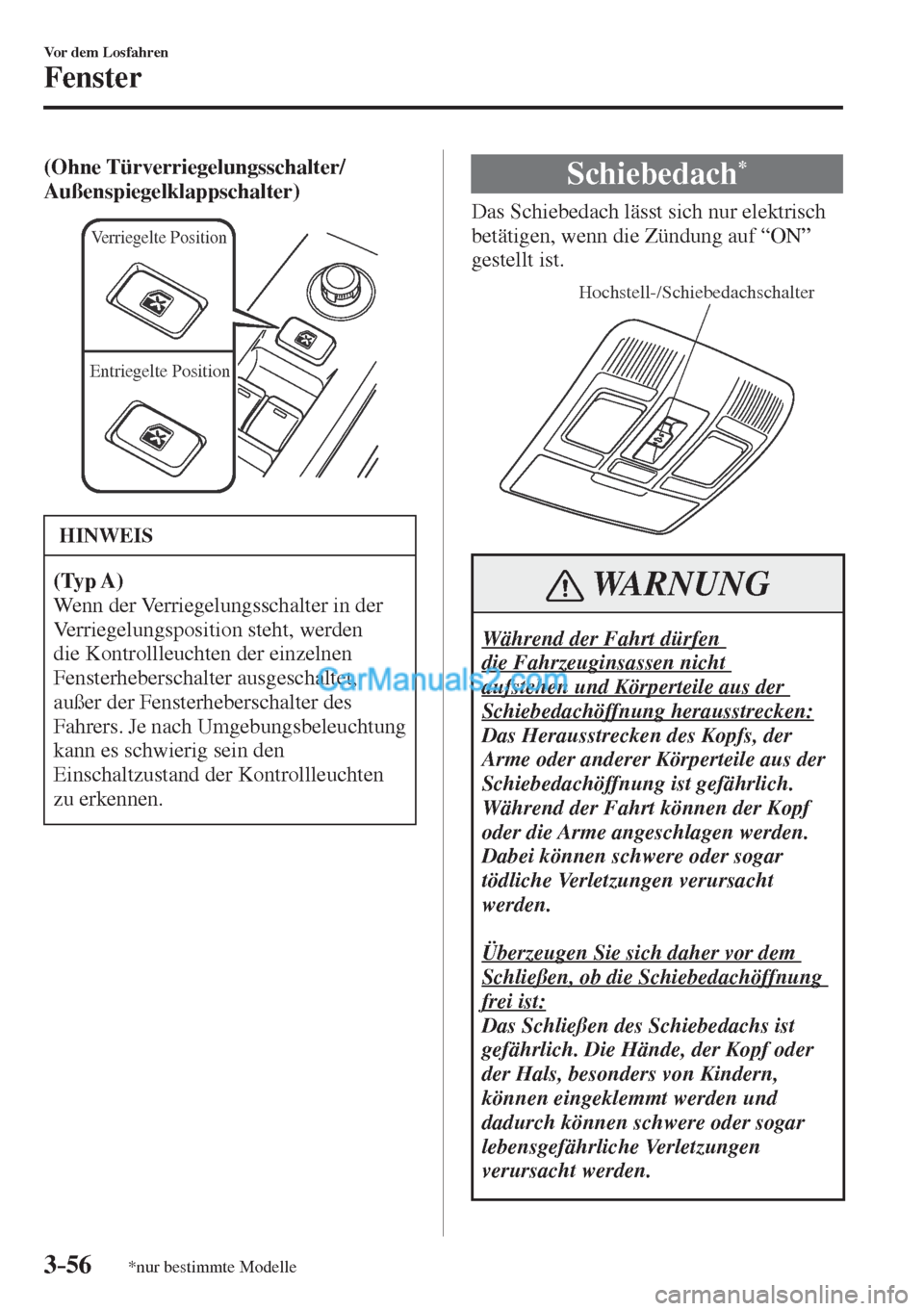

3–56
Vor dem Losfahren
Fenster
*nur bestimmte Modelle
(Ohne Türverriegelungsschalter/
Außenspiegelklappschalter)

Verriegelte Position
Entriegelte Position

HINWEIS
(Typ A)
Wenn der Verriegelungsschalter in der
Verriegelungsposition steht, werden
die Kontrollleuchten der einzelnen
Fensterheberschalter ausgeschaltet,
außer der Fensterheberschalter des
Fahrers. Je nach Umgebungsbeleuchtung
kann es schwierig sein den
Einschaltzustand der Kontrollleuchten
zu erkennen.
Schiebedach *
Das Schiebedach lässt sich nur elektrisch
betätigen, wenn die Zündung auf “ON”
gestellt ist.
Hochstell-/Schiebedachschalter

WARNUNG
Während der Fahrt dürfen
die Fahrzeuginsassen nicht
aufstehen und Körperteile aus der
Schiebedachöffnung herausstrecken:
Das Herausstrecken des Kopfs, der
Arme oder anderer Körperteile aus der
Schiebedachöffnung ist gefährlich.
Während der Fahrt können der Kopf
oder die Arme angeschlagen werden.
Dabei können schwere oder sogar
tödliche Verletzungen verursacht
werden.

Überzeugen Sie sich daher vor dem
Schließen, ob die Schiebedachöffnung
frei ist:
Das Schließen des Schiebedachs ist
gefährlich. Die Hände, der Kopf oder
der Hals, besonders von Kindern,
können eingeklemmt werden und
dadurch können schwere oder sogar
lebensgefährliche Verletzungen
verursacht werden.

3–57
Vor dem Losfahren
Fenster
HINWEIS
Vor dem Waschen müssen Sie
kontrollieren, ob das Schiebedach
vollständig geschlossen ist, um
zu vermeiden, dass Wasser in den
Fahrgastraum gelangen kann. Nach
dem Waschen oder nach einem Regen
sollten Sie vor dem Öffnen das auf
dem Schiebedach be¿ ndliche Wasser
abwischen, um zu vermeiden, dass
durch eindringendes Wasser Rostbildung
einsetzt oder der Himmel beschädigt
wird.
Hochstellen
Der hintere Teil des Schiebedachs
kann zur zusätzlichen Belüftung auch
hochgestellt werden.

Drücken Sie zum vollständigen
automatischen Hochstellen kurz auf den
Hochstell-/Schiebedachschalter.
Drücken Sie zum vollständigen
automatischen Schließen den Hochstell/
Schiebedachschalter kurz nach vorne.
Um das Hochstellen zu stoppen,den
Hochstell-/Schiebedachschalter erneut
drücken.

Schließen (tiefstellen)
Hochstellen

Öffnen/Schließen
Drücken Sie zum vollständigen
automatischen Öffnen den Hochstell/
Schiebedachschalter kurz nach hinten.
Drücken Sie zum vollständigen
automatischen Schließen den Hochstell/
Schiebedachschalter kurz nach vorne.
Um das Öffnen zu unterbrechen, können
Sie den Hochstell/Schiebedachschalter
drücken.

SchließenÖffnen
Zurückstellung des elektrischen
Schiebedachs
Falls die Batterie abgeklemmt wurde, kann
das Schiebedach nicht betätigt werden.
Das Schiebedach muss zurückgestellt
werden, weil es sich sonst nicht richtig
bedienen lässt. Stellen Sie für einen
richtigen Betrieb das Schiebedach wie
folgt zurück:

1. Zündung einschalten.
2. Drücken Sie den Hochstellschalter,
um den hinteren Teil des Schiebedachs
hochzustellen.
3. Wiederholen Sie Schritt 2. Der hintere
Teil des Schiebedachs wird vollständig
geöffnet und danach wieder etwas
geschlossen.

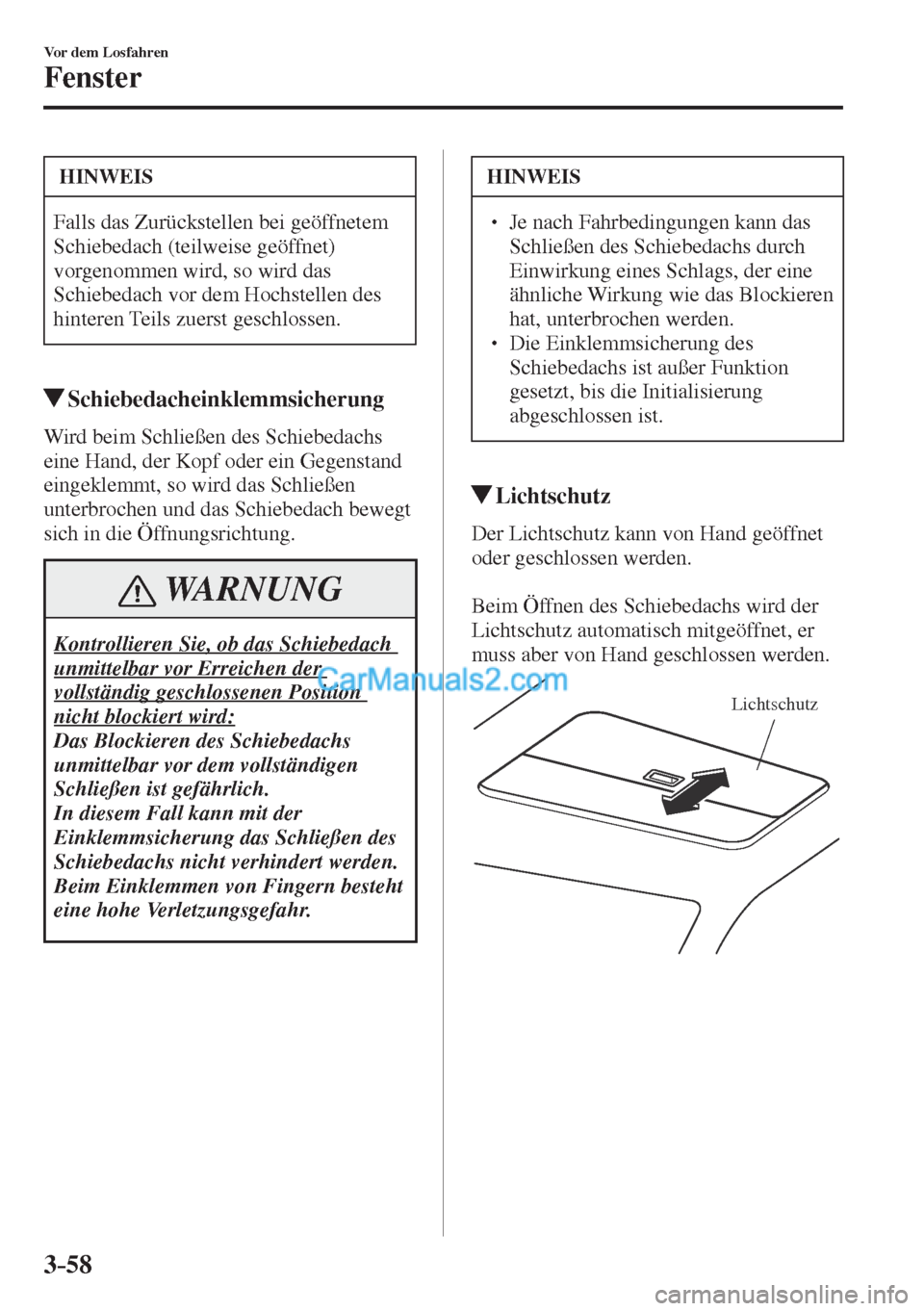

3–58
Vor dem Losfahren
Fenster
HINWEIS
Falls das Zurückstellen bei geöffnetem
Schiebedach (teilweise geöffnet)
vorgenommen wird, so wird das
Schiebedach vor dem Hochstellen des
hinteren Teils zuerst geschlossen.
Schiebedacheinklemmsicherung
Wird beim Schließen des Schiebedachs
eine Hand, der Kopf oder ein Gegenstand
eingeklemmt, so wird das Schließen
unterbrochen und das Schiebedach bewegt
sich in die Öffnungsrichtung.
WARNUNG
Kontrollieren Sie, ob das Schiebedach
unmittelbar vor Erreichen der
vollständig geschlossenen Position
nicht blockiert wird:
Das Blockieren des Schiebedachs
unmittelbar vor dem vollständigen
Schließen ist gefährlich.
In diesem Fall kann mit der
Einklemmsicherung das Schließen des
Schiebedachs nicht verhindert werden.
Beim Einklemmen von Fingern besteht
eine hohe Verletzungsgefahr.
HINWEIS
  Je nach Fahrbedingungen kann das
Schließen des Schiebedachs durch
Einwirkung eines Schlags, der eine
ähnliche Wirkung wie das Blockieren
hat, unterbrochen werden.
  Die Einklemmsicherung des
Schiebedachs ist außer Funktion
gesetzt, bis die Initialisierung
abgeschlossen ist.
Lichtschutz
Der Lichtschutz kann von Hand geöffnet
oder geschlossen werden.

Beim Öffnen des Schiebedachs wird der
Lichtschutz automatisch mitgeöffnet, er
muss aber von Hand geschlossen werden.

Lichtschutz

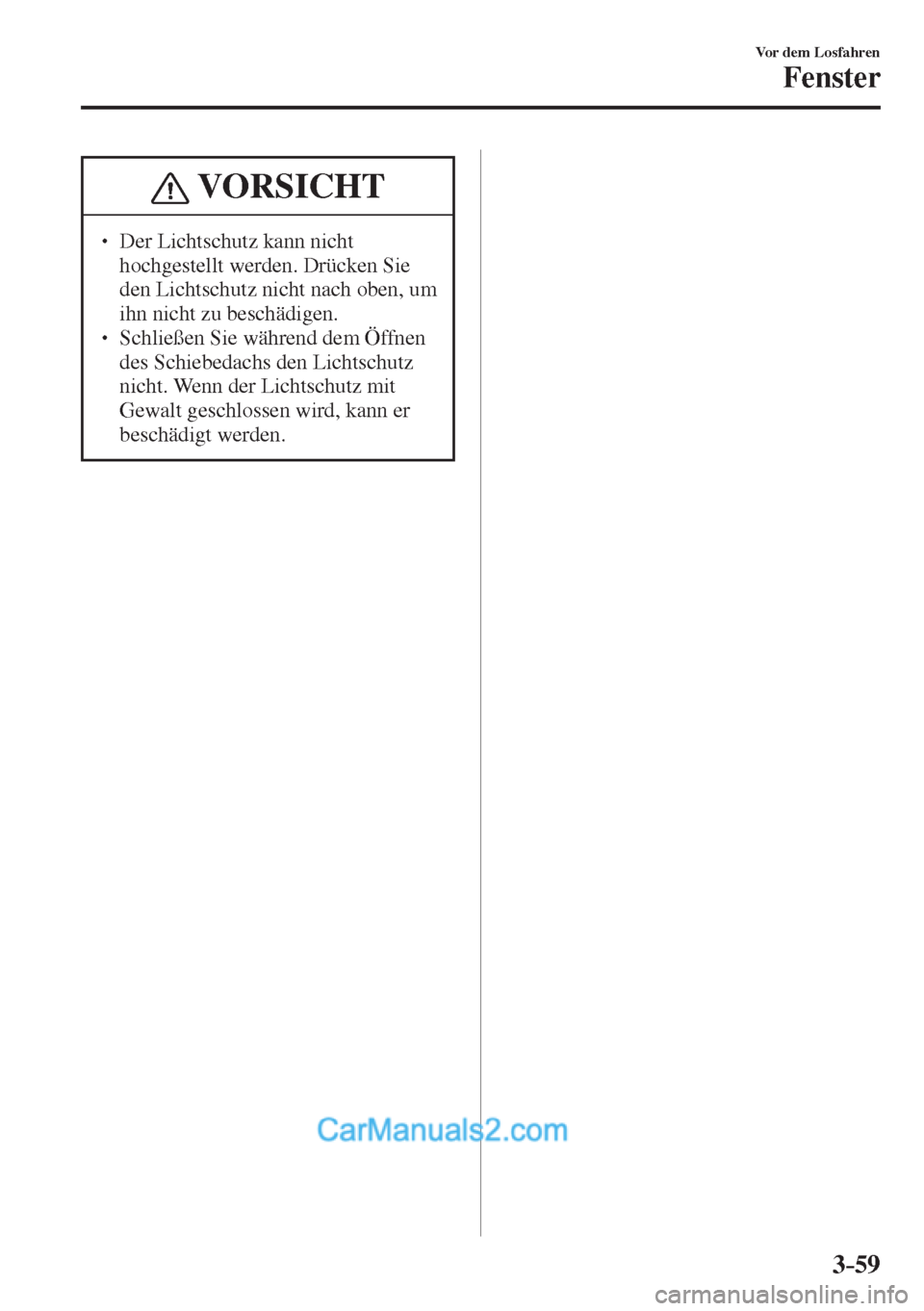

3–59
Vor dem Losfahren
Fenster
VORSICHT
  Der Lichtschutz kann nicht
hochgestellt werden. Drücken Sie
den Lichtschutz nicht nach oben, um
ihn nicht zu beschädigen.
  Schließen Sie während dem Öffnen
des Schiebedachs den Lichtschutz
nicht. Wenn der Lichtschutz mit
Gewalt geschlossen wird, kann er
beschädigt werden.

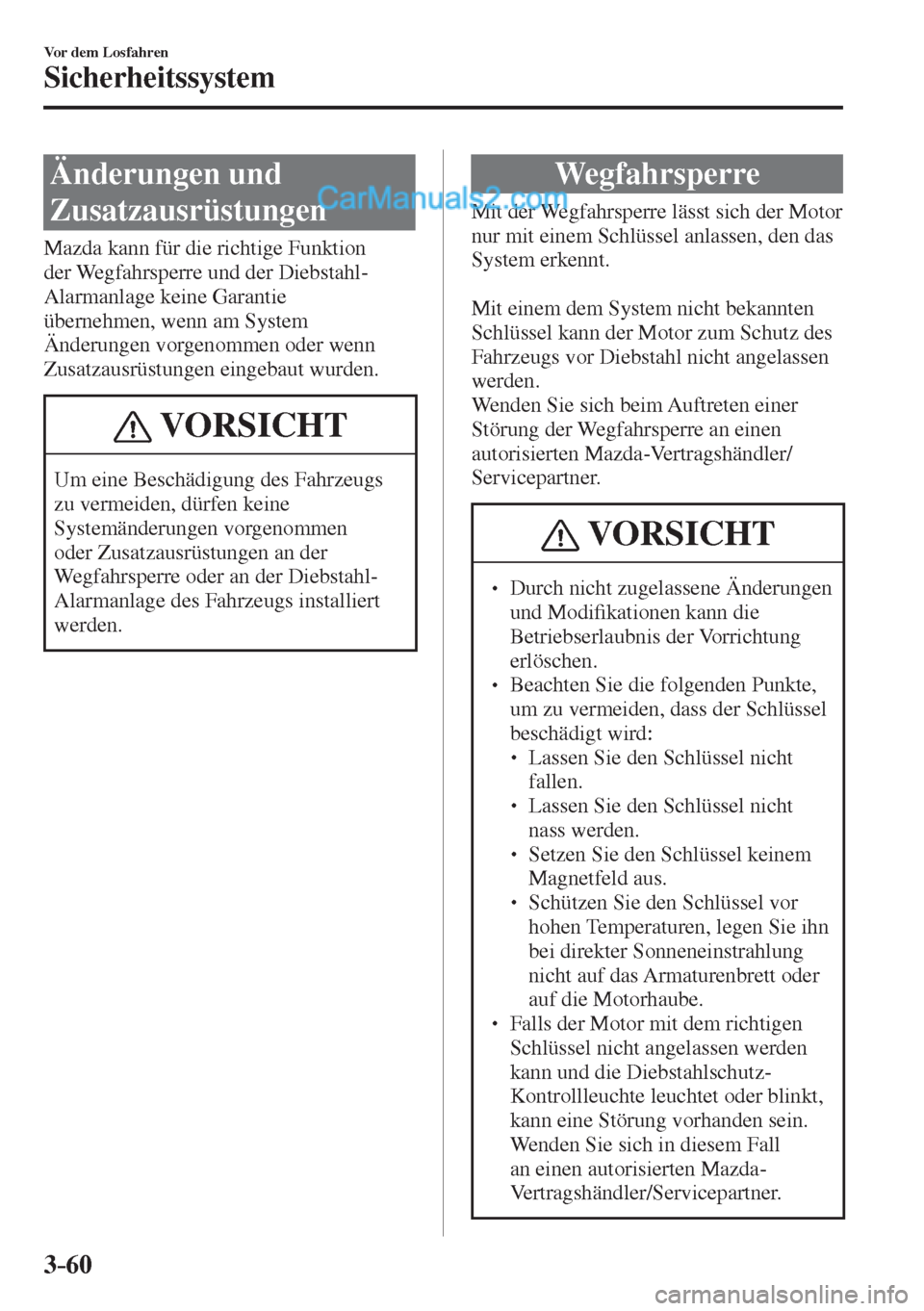

3–60
Vor dem Losfahren
Sicherheitssystem
Änderungen und
Zusatzausrüstungen
Mazda kann für die richtige Funktion
der Wegfahrsperre und der Diebstahl-
Alarmanlage keine Garantie
übernehmen, wenn am System
Änderungen vorgenommen oder wenn
Zusatzausrüstungen eingebaut wurden.
VORSICHT
Um eine Beschädigung des Fahrzeugs
zu vermeiden, dürfen keine
Systemänderungen vorgenommen
oder Zusatzausrüstungen an der
Wegfahrsperre oder an der Diebstahl-
Alarmanlage des Fahrzeugs installiert
werden.
Wegfahrsperre
Mit der Wegfahrsperre lässt sich der Motor
nur mit einem Schlüssel anlassen, den das
System erkennt.

Mit einem dem System nicht bekannten
Schlüssel kann der Motor zum Schutz des
Fahrzeugs vor Diebstahl nicht angelassen
werden.
Wenden Sie sich beim Auftreten einer
Störung der Wegfahrsperre an einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
VORSICHT
  Durch nicht zugelassene Änderungen
und Modi¿ kationen kann die
Betriebserlaubnis der Vorrichtung
erlöschen.
  Beachten Sie die folgenden Punkte,
um zu vermeiden, dass der Schlüssel
beschädigt wird:




 Lassen Sie den Schlüssel nicht
fallen.



 Lassen Sie den Schlüssel nicht
nass werden.



 Setzen Sie den Schlüssel keinem
Magnetfeld aus.



 Schützen Sie den Schlüssel vor
hohen Temperaturen, legen Sie ihn
bei direkter Sonneneinstrahlung
nicht auf das Armaturenbrett oder
auf die Motorhaube.


 Falls der Motor mit dem richtigen
Schlüssel nicht angelassen werden
kann und die Diebstahlschutz-
Kontrollleuchte leuchtet oder blinkt,
kann eine Störung vorhanden sein.
Wenden Sie sich in diesem Fall
an einen autorisierten Mazda-
Vertragshändler/Servicepartner.

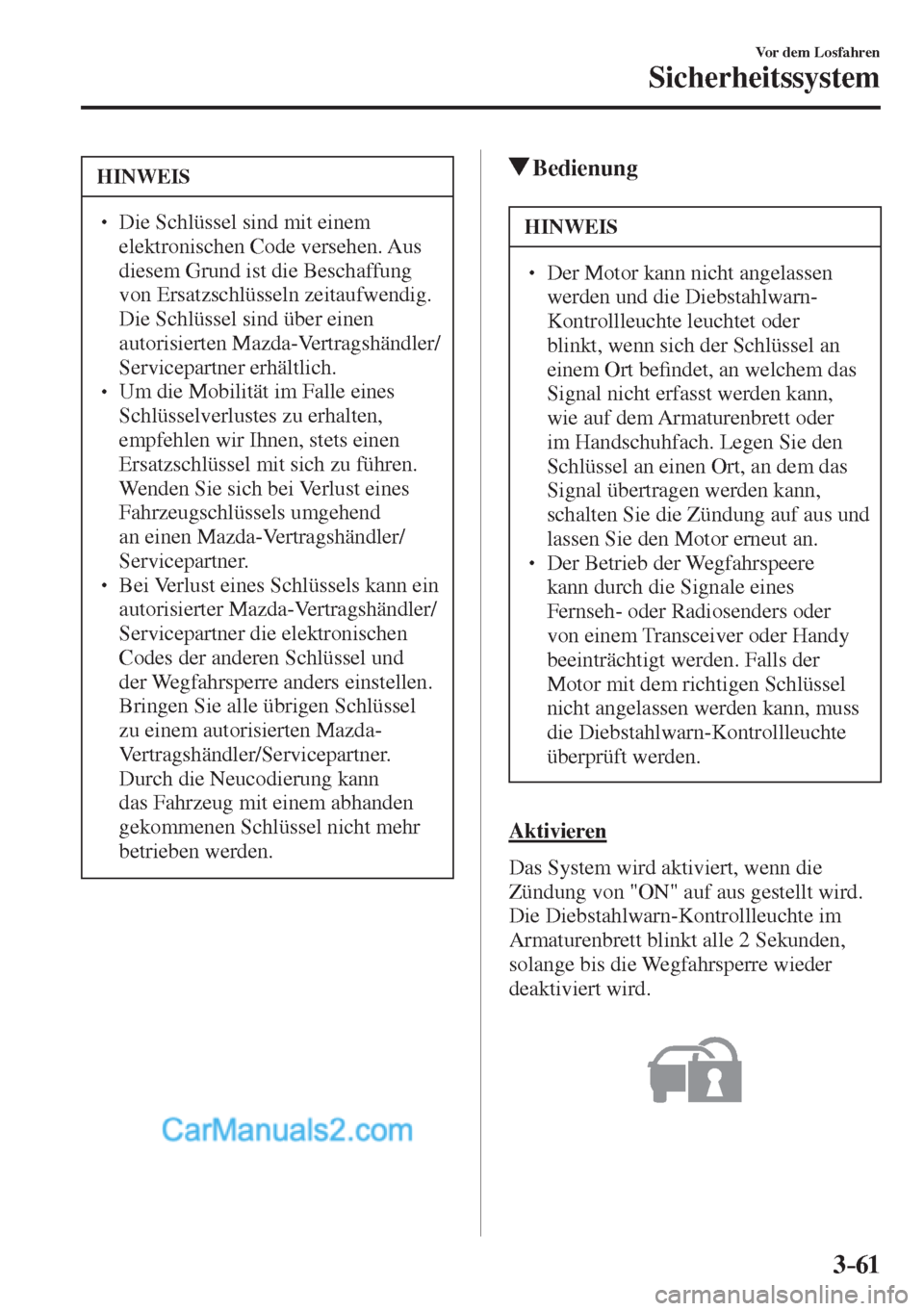

3–61
Vor dem Losfahren
Sicherheitssystem
HINWEIS
  Die Schlüssel sind mit einem
elektronischen Code versehen. Aus
diesem Grund ist die Beschaffung
von Ersatzschlüsseln zeitaufwendig.
Die Schlüssel sind über einen
autorisierten Mazda-Vertragshändler/
Servicepartner erhältlich.
  Um die Mobilität im Falle eines
Schlüsselverlustes zu erhalten,
empfehlen wir Ihnen, stets einen
Ersatzschlüssel mit sich zu führen.
Wenden Sie sich bei Verlust eines
Fahrzeugschlüssels umgehend
an einen Mazda-Vertragshändler/
Servicepartner.
  Bei Verlust eines Schlüssels kann ein
autorisierter Mazda-Vertragshändler/
Servicepartner die elektronischen
Codes der anderen Schlüssel und
der Wegfahrsperre anders einstellen.
Bringen Sie alle übrigen Schlüssel
zu einem autorisierten Mazda-
Vertragshändler/Servicepartner.
 Durch die Neucodierung kann
das Fahrzeug mit einem abhanden
gekommenen Schlüssel nicht mehr
betrieben werden.
Bedienung
HINWEIS
  Der Motor kann nicht angelassen
werden und die Diebstahlwarn-
Kontrollleuchte leuchtet oder
blinkt, wenn sich der Schlüssel an
einem Ort be¿ ndet, an welchem das
Signal nicht erfasst werden kann,
wie auf dem Armaturenbrett oder
im Handschuhfach. Legen Sie den
Schlüssel an einen Ort, an dem das
Signal übertragen werden kann,
schalten Sie die Zündung auf aus und
lassen Sie den Motor erneut an.
  Der Betrieb der Wegfahrspeere
kann durch die Signale eines
Fernseh- oder Radiosenders oder
von einem Transceiver oder Handy
beeinträchtigt werden. Falls der
Motor mit dem richtigen Schlüssel
nicht angelassen werden kann, muss
die Diebstahlwarn-Kontrollleuchte
überprüft werden.
Aktivieren
Das System wird aktiviert, wenn die
Zündung von "ON" auf aus gestellt wird.
Die Diebstahlwarn-Kontrollleuchte im
Armaturenbrett blinkt alle 2 Sekunden,
solange bis die Wegfahrsperre wieder
deaktiviert wird.

3–62
Vor dem Losfahren
Sicherheitssystem
*nur bestimmte Modelle
Deaktivieren
Das System wird deaktiviert, wenn
die Zündung mit dem passenden
programmierten Schlüssel eingeschaltet
wird. Die Diebstahlwarn-Kontrollleuchte
leuchtet für ungefähr 3 Sekunden und
erlischt danach. Falls der Motor mit dem
richtigen Schlüssel nicht angelassen
werden kann und die Diebstahlschutz-
Kontrollleuchte leuchtet oder blinkt,
versuchen Sie folgendes.
Kontrollieren Sie, ob sich der Schlüssel
im Signalübertragungsbereich be¿ ndet.
Schalten Sie die Zündung aus und
lassen Sie den Motor erneut an. Falls der
Motor nach drei oder mehr Versuchen
nicht angelassen werden kann, müssen
Sie sich an einen autorisierten Mazda-
Vertragshändler/Servicepartner wenden.
HINWEIS
  Falls die Diebstahlwarn-
Kontrollleuchte während der Fahrt
dauernd blinkt, darf der Motor
nicht abgestellt werden. Fahren
Sie zu einem autorisierten Mazda-
Vertragshändler/Servicepartner und
lassen Sie das System überprüfen.
Falls der Motor bei blinkender
Kontrollleuchte abgestellt wird, kann
er nicht wieder angelassen werden.
  Weil die elektronischen Codes bei
der Reparatur der Wegfahrsperre
zurückgestellt werden, werden die
Schlüssel benötigt. Bringen Sie
deshalb alle Schlüssel zu einem
autorisierten Mazda-Vertragshändler/
Servicepartner.
Diebstahlschutzsystem *
Beim Ansprechen der Diebstahl-
Alarmanlage oder der
Innenraumabsicherung werden zur
Verhinderung eines Fahrzeugdiebstahls
(mit Innenraumabsicherung) oder eines
Diebstahls von Gegenständen aus dem
Fahrzeug die Sirene bzw. das Horn und die
Warnblinkleuchten ausgelöst.

Das System funktioniert nur, wenn
es richtig aktiviert wurde. Führen Sie
deshalb beim Verlassen des Fahrzeugs die
Aktivierung richtig aus.
Einbruchsensor
*
Zur Innenraumabsicherung werden
Ultraschallwellen für die Erfassung von
Bewegungen im Fahrzeug verwendet,
um bei einem Eindringen eine Warnung
auszulösen.

Der Einbruchsensor erkennt Bewegungen
im Fahrzeuginnenraum. Er kann jedoch
unter gewissen Bedingungen auch auf
Vibrationen, laute Geräusche, Wind oder
Luftströme außerhalb des Fahrzeugs
ansprechen.

3–63
Vor dem Losfahren
Sicherheitssystem
VORSICHT
Beachten Sie für eine richtige
Innenraumüberwachung die folgenden
Punkte:

 Hängen Sie an Kopfstützen und
Kleiderhaken keine Gegenstände
oder Kleidungsstücke auf.
  Stellen Sie die
Sonnenblendenverlängerung wieder
zurück.
  Der Sensor für die
Innenraumabsicherung darf nicht
abgedeckt oder mit Gegenständen
überdeckt werden.
  Der Sensor der
Innenraumabsicherung darf
nicht verschmutzt oder mit einer
Flüssigkeit abgerieben werden.
  Es dürfen keine Stöße auf den
Sensor oder die Sensorblende der
Innenraumabsicherung einwirken.
  Es dürfen nur Original-Mazda-Sitze
verwendet werden.
  Um die Innenraumabsicherung nicht
zu beeinträchtigen, dürfen keine
Gegenstände in der Nähe des Sensors
höher als die Kopfstützen angeordnet
werden.
Innenraumabsicherung
und Sensorblende

Bedienung
Auslösebedingungen für Sirene/Hupe
Wenn das System wie folgt ausgelöst
wird, ertönt die Sirene bzw. das Horn
abwechslungsweise und die Warnblinker
blinken für ungefähr 30 Sekunden:



 Entriegeln einer Tür mit dem
Hilfsschlüssel oder einem
Türverriegelungsknopf.



 Gewaltsames Aufbrechen einer Tür, der
Motorhaube oder der Heckklappe.



 Öffnen der Motorhaube mit dem
Motorhauben-Entriegelungshebel.



 Einschalten der Zündung ohne
Betätigung des Motorstartknopfs.



 (Mit Innenraumabsicherung)
 Erfassen einer Bewegung im Fahrzeug
durch den Einbruchsensor.

Falls eine der oben stehenden
Bedingungen weiter besteht, wird das
System erneut ausgelöst (bis zu 10-mal).



 (Mit Innenraumabsicherung)
 Abklemmen der Batterieklemmen (die
Warnblinkleuchten blinken nicht).

Das System wird ungefähr 10-mal
ausgelöst.
