2017 MAZDA MODEL CX-5 Betriebsanleitung (in German)

6–50
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Kontrollieren Sie beim Umsetzen die
Reifen auf ungleichmäßigen Verschleiß
und Beschädigungen. Ungleichmäßiger
Reifenverschleiß wird durch




 falschen Reifendruck,



 eine falsche Spureinstellung,



 nicht richtig ausgewuchtete Räder



 oder durch scharfes Bremsen verursacht.

Stellen Sie nach dem Umsetzen den
Reifendruck ein (Seite 9-9 ) und
kontrollieren Sie den Festsitz der
Radmuttern.
VORSICHT
Reifen mit einer bestimmten
Laufrichtung oder Radialreifen mit
asymmetrischem Pro¿ l oder mit Spikes
dürfen nur nach vorne oder hinten, aber
nicht in der Seite vertauscht werden.
Beim Vertauschen in der Seite können
die Laufeigenschaften beeinträchtigt
werden.
Ersetzen von Reifen
WARNUNG
Verwenden Sie nur Reifen, die sich in
gutem Zustand be¿ nden:
Das Fahren mit abgenutzten Reifen ist
sehr gefährlich. Die Bremswirkung,
die Lenkeigenschaften und die
Bodenhaftung können dadurch
beeinträchtigt werden.

Tauschen Sie alle vier Reifen
gleichzeitig aus:
Das Austauschen von nur einem Reifen
ist gefährlich. Das Fahrverhalten und
das Bremsverhalten kann dadurch
beeinträchtigt werden, so dass Sie die
Kontrolle über das Fahrzeug verlieren
können. Mazda emp¿ ehlt dringend
immer alle vier Reifen gleichzeitig
auszutauschen.
Die Reifen-Verschleißanzeigen werden bei
geringer Restpro¿ ltiefe als durchgehendes
Band quer über die LaufÀ äche sichtbar.
In diesem Fall müssen die Reifen ersetzt
werden.

Neuprofil
Verschleißanzeige
Abgenutztes
Profil

Die Reifen müssen ersetzt werden, bevor
die Verschleißanzeige als Band am ganzen
Reifenpro¿ l sichtbar ist.

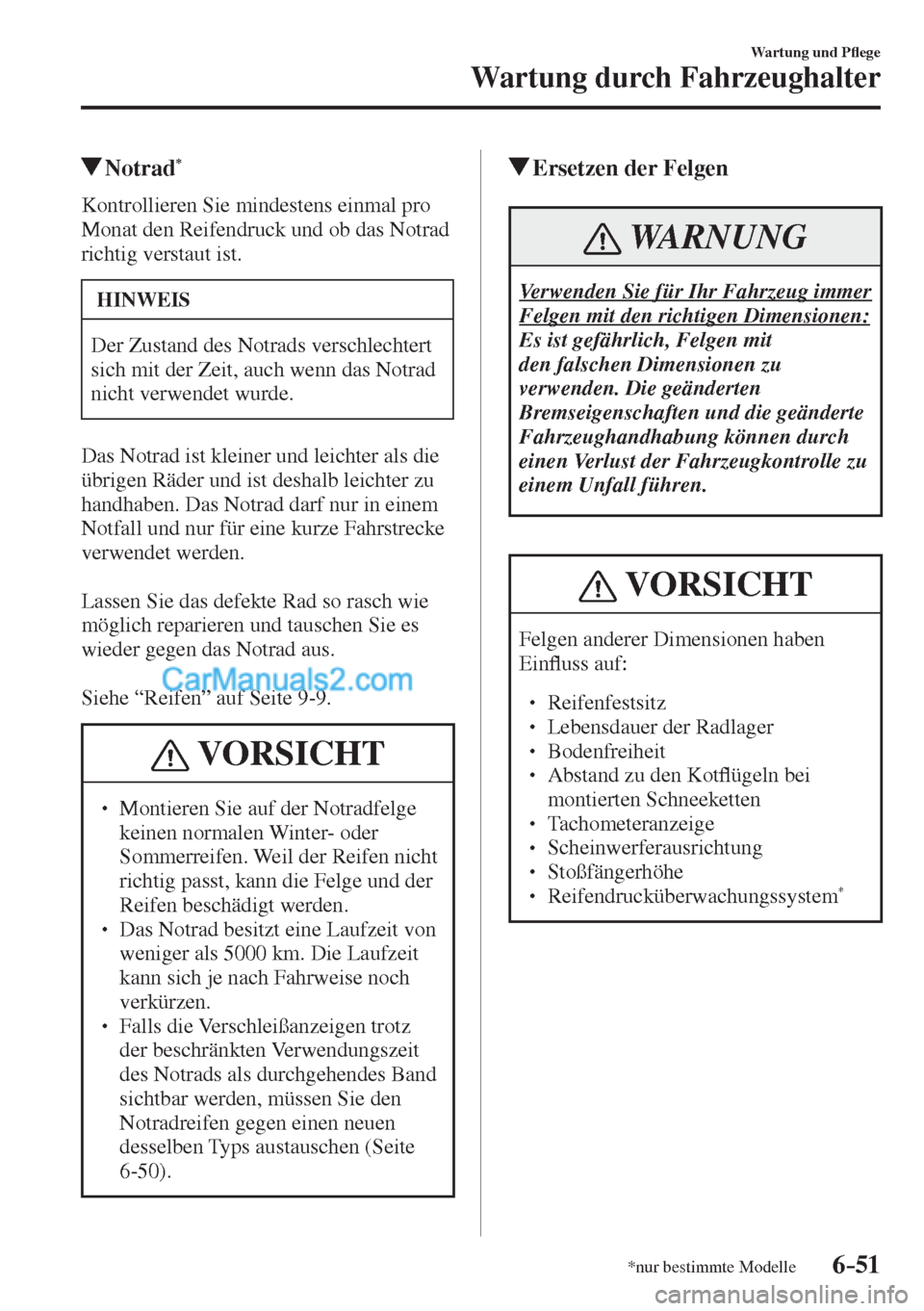

6–51
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
Notrad *
Kontrollieren Sie mindestens einmal pro
Monat den Reifendruck und ob das Notrad
richtig verstaut ist.
HINWEIS
Der Zustand des Notrads verschlechtert
sich mit der Zeit, auch wenn das Notrad
nicht verwendet wurde.
Das Notrad ist kleiner und leichter als die
übrigen Räder und ist deshalb leichter zu
handhaben. Das Notrad darf nur in einem
Notfall und nur für eine kurze Fahrstrecke
verwendet werden.

Lassen Sie das defekte Rad so rasch wie
möglich reparieren und tauschen Sie es
wieder gegen das Notrad aus.

Siehe “Reifen” auf Seite 9-9 .
VORSICHT
  Montieren Sie auf der Notradfelge
keinen normalen Winter- oder
Sommerreifen. Weil der Reifen nicht
richtig passt, kann die Felge und der
Reifen beschädigt werden.
  Das Notrad besitzt eine Laufzeit von
weniger als 5000 km. Die Laufzeit
kann sich je nach Fahrweise noch
verkürzen.
  Falls die Verschleißanzeigen trotz
der beschränkten Verwendungszeit
des Notrads als durchgehendes Band
sichtbar werden, müssen Sie den
Notradreifen gegen einen neuen
desselben Typs austauschen (Seite
6-50 ).
Ersetzen der Felgen
WARNUNG
Verwenden Sie für Ihr Fahrzeug immer
Felgen mit den richtigen Dimensionen:
Es ist gefährlich, Felgen mit
den falschen Dimensionen zu
verwenden. Die geänderten
Bremseigenschaften und die geänderte
Fahrzeughandhabung können durch
einen Verlust der Fahrzeugkontrolle zu
einem Unfall führen.
VORSICHT
Felgen anderer Dimensionen haben
EinÀ uss auf:


 Reifenfestsitz
 Lebensdauer der Radlager
 Bodenfreiheit
 Abstand zu den KotÀ ügeln bei
montierten Schneeketten
  Tachometeranzeige
 Scheinwerferausrichtung
 Stoßfängerhöhe
 Reifendrucküberwachungssystem *

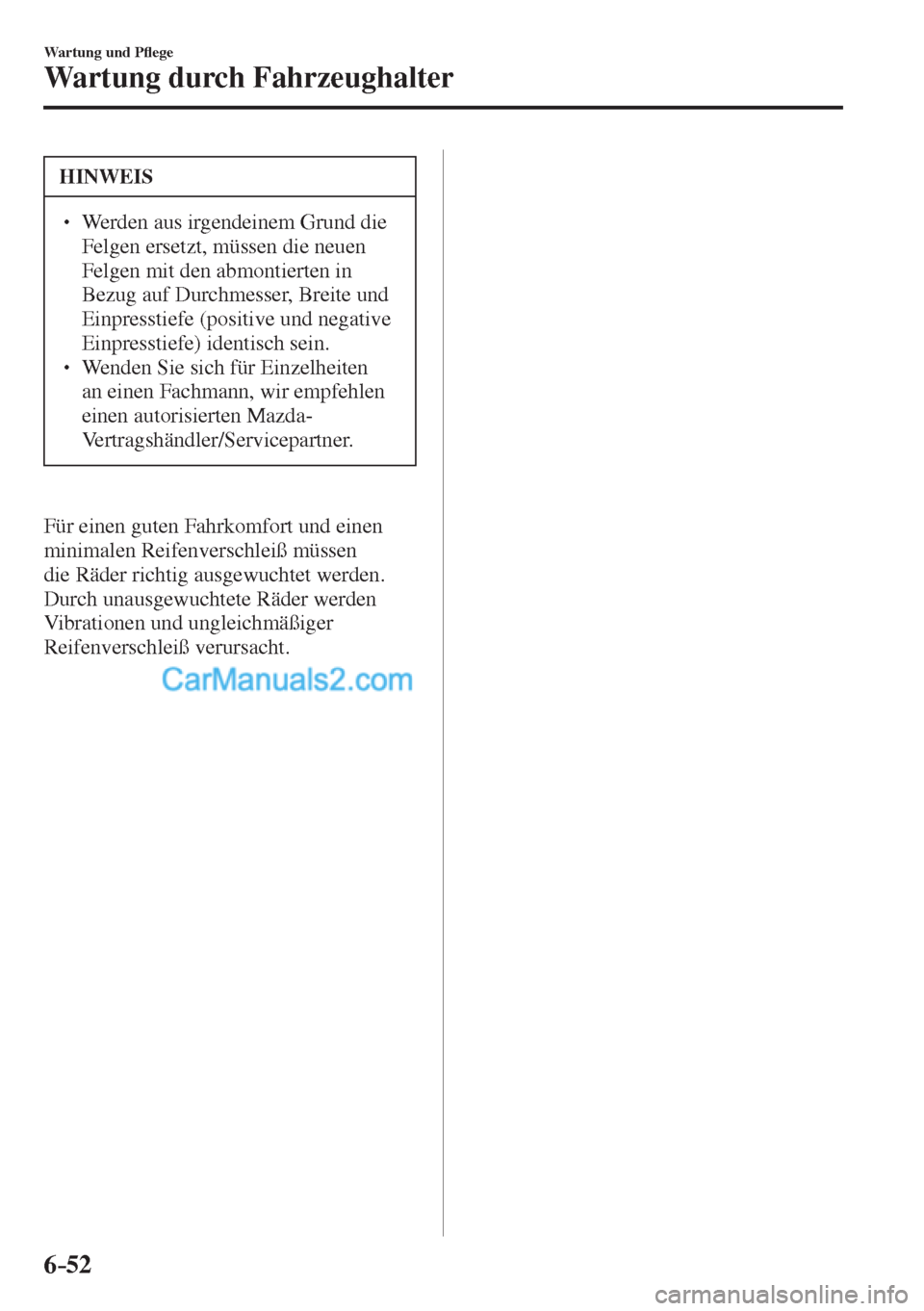

6–52
Wartung und PÀ ege
Wartung durch Fahrzeughalter
HINWEIS

 Werden aus irgendeinem Grund die
Felgen ersetzt, müssen die neuen
Felgen mit den abmontierten in
Bezug auf Durchmesser, Breite und
Einpresstiefe (positive und negative
Einpresstiefe) identisch sein.
  Wenden Sie sich für Einzelheiten
an einen Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner.

Für einen guten Fahrkomfort und einen
minimalen Reifenverschleiß müssen
die Räder richtig ausgewuchtet werden.
Durch unausgewuchtete Räder werden
Vibrationen und ungleichmäßiger
Reifenverschleiß verursacht.

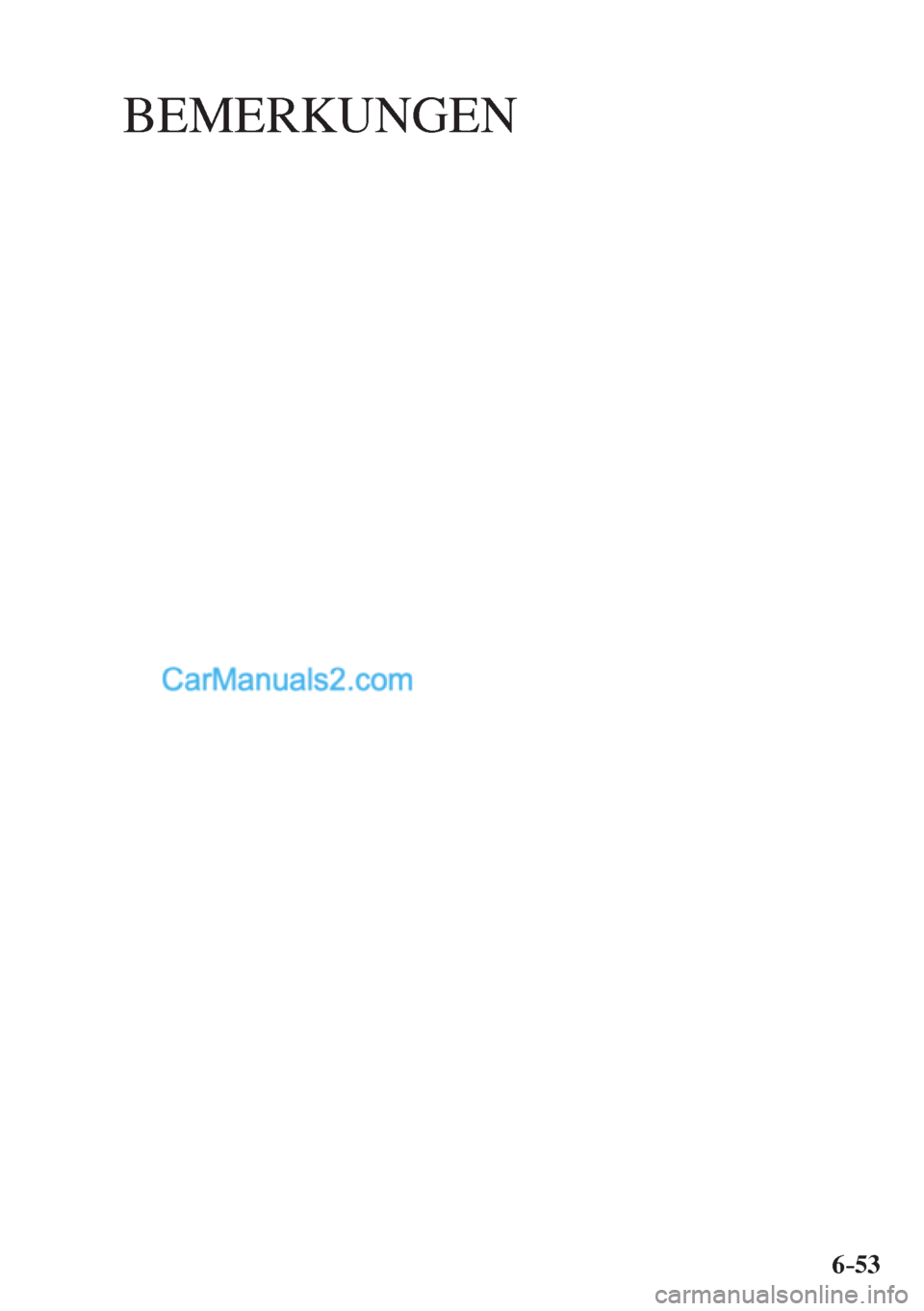

BEMERKUNGEN
6–53

6–54
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Glühlampen

Typ A
Typ B

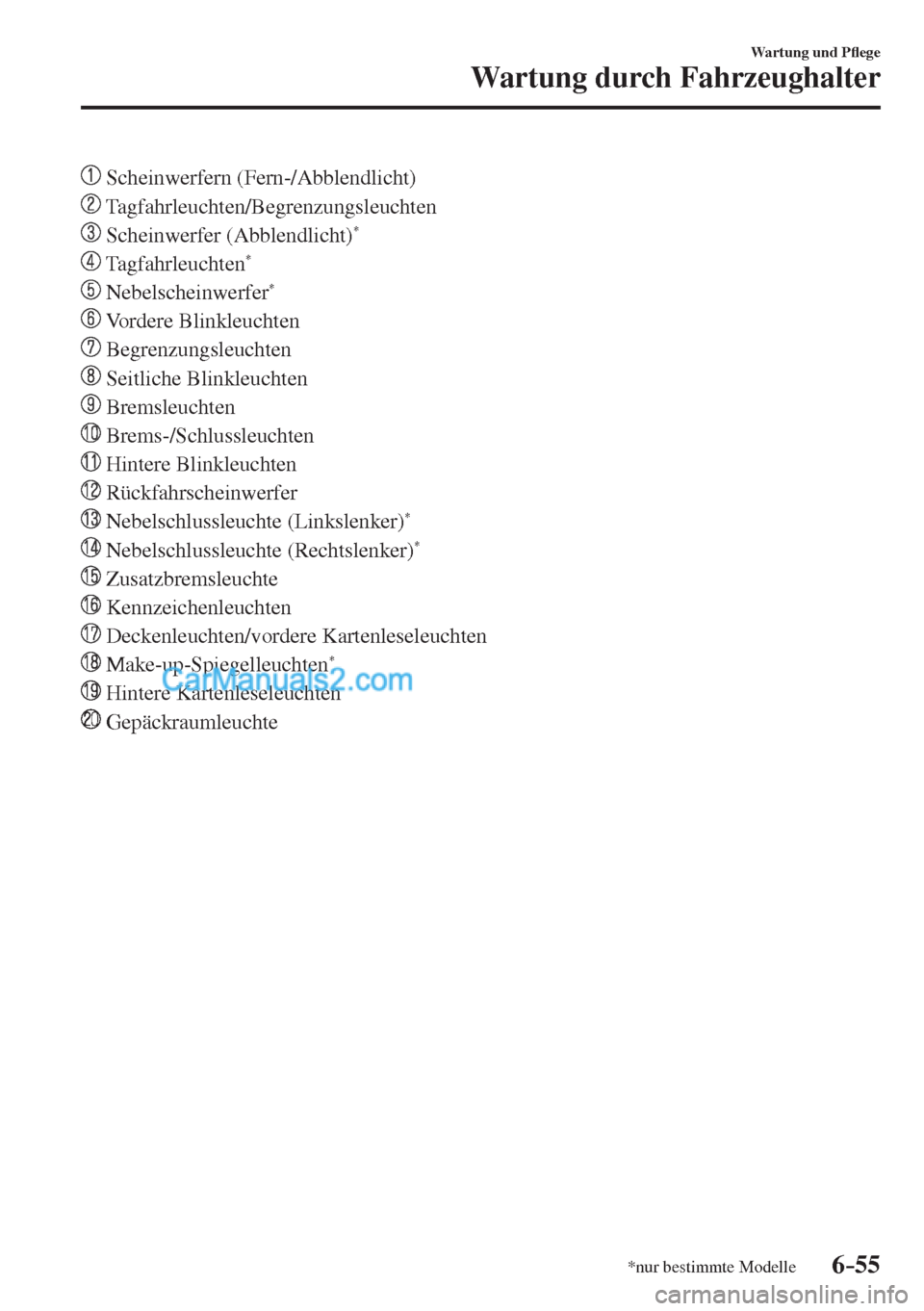

6–55
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
Scheinwerfern (Fern-/Abblendlicht)

Tagfahrleuchten/Begrenzungsleuchten

Scheinwerfer (Abblendlicht) *

Tagfahrleuchten *

Nebelscheinwerfer *

Vordere Blinkleuchten

Begrenzungsleuchten

Seitliche Blinkleuchten

Bremsleuchten

Brems-/Schlussleuchten

Hintere Blinkleuchten

Rückfahrscheinwerfer

Nebelschlussleuchte (Linkslenker) *

Nebelschlussleuchte (Rechtslenker) *

Zusatzbremsleuchte

Kennzeichenleuchten

Deckenleuchten/vordere Kartenleseleuchten

Make-up-Spiegelleuchten *

Hintere Kartenleseleuchten

Gepäckraumleuchte

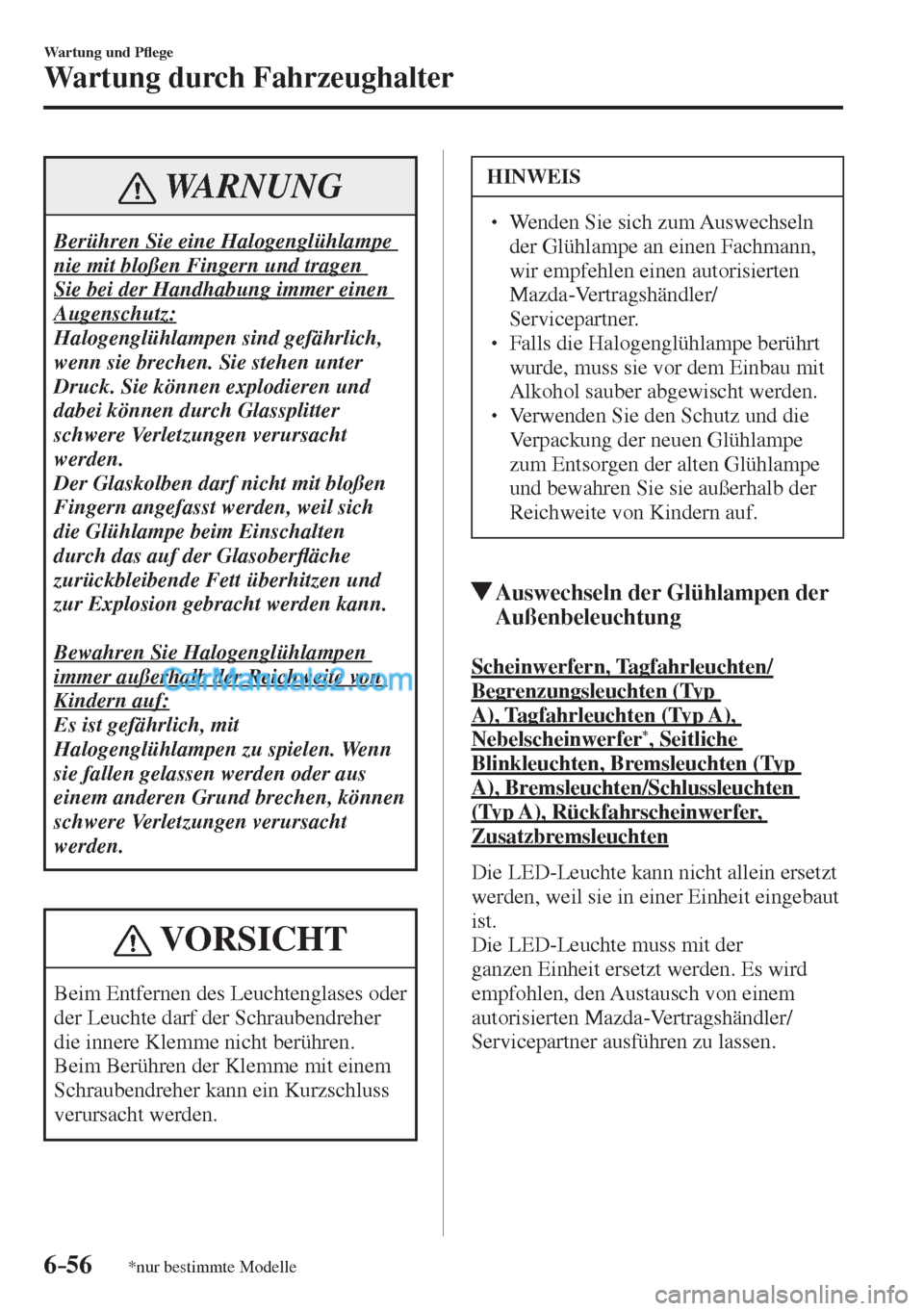

6–56
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
WARNUNG
Berühren Sie eine Halogenglühlampe
nie mit bloßen Fingern und tragen
Sie bei der Handhabung immer einen
Augenschutz:
Halogenglühlampen sind gefährlich,
wenn sie brechen. Sie stehen unter
Druck. Sie können explodieren und
dabei können durch Glassplitter
schwere Verletzungen verursacht
werden.
Der Glaskolben darf nicht mit bloßen
Fingern angefasst werden, weil sich
die Glühlampe beim Einschalten
durch das auf der GlasoberÀ äche
zurückbleibende Fett überhitzen und
zur Explosion gebracht werden kann.

Bewahren Sie Halogenglühlampen
immer außerhalb der Reichweite von
Kindern auf:
Es ist gefährlich, mit
Halogenglühlampen zu spielen. Wenn
sie fallen gelassen werden oder aus
einem anderen Grund brechen, können
schwere Verletzungen verursacht
werden.
VORSICHT
Beim Entfernen des Leuchtenglases oder
der Leuchte darf der Schraubendreher
die innere Klemme nicht berühren.
Beim Berühren der Klemme mit einem
Schraubendreher kann ein Kurzschluss
verursacht werden.
HINWEIS
  Wenden Sie sich zum Auswechseln
der Glühlampe an einen Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/
Servicepartner.
  Falls die Halogenglühlampe berührt
wurde, muss sie vor dem Einbau mit
Alkohol sauber abgewischt werden.
  Verwenden Sie den Schutz und die
Verpackung der neuen Glühlampe
zum Entsorgen der alten Glühlampe
und bewahren Sie sie außerhalb der
Reichweite von Kindern auf.
Auswechseln der Glühlampen der
Außenbeleuchtung
Scheinwerfern, Tagfahrleuchten/
Begrenzungsleuchten (Typ
A), Tagfahrleuchten (Typ A),
Nebelscheinwerfer
* , Seitliche
Blinkleuchten, Bremsleuchten (Typ
A), Bremsleuchten/Schlussleuchten
(Typ A), Rückfahrscheinwerfer,
Zusatzbremsleuchten
Die LED-Leuchte kann nicht allein ersetzt
werden, weil sie in einer Einheit eingebaut
ist.
Die LED-Leuchte muss mit der
ganzen Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.

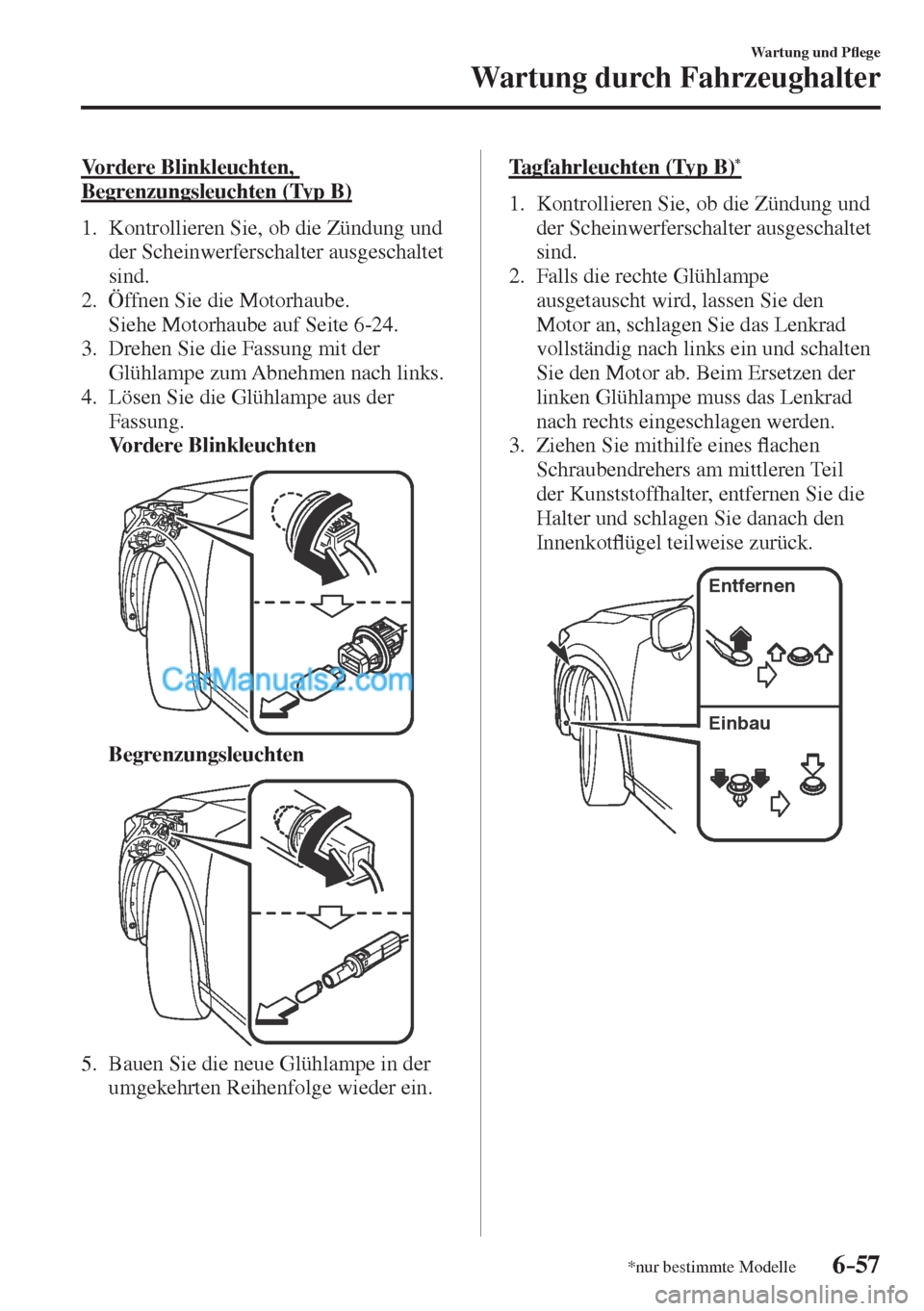

6–57
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
Vordere Blinkleuchten,
Begrenzungsleuchten (Typ B)
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Öffnen Sie die Motorhaube.
Siehe Motorhaube auf Seite 6-24 .
3. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.
4. Lösen Sie die Glühlampe aus der
Fassung.
Vordere Blinkleuchten


Begrenzungsleuchten


5. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

Tagfahrleuchten (Typ B) *
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Falls die rechte Glühlampe
ausgetauscht wird, lassen Sie den
Motor an, schlagen Sie das Lenkrad
vollständig nach links ein und schalten
Sie den Motor ab. Beim Ersetzen der
linken Glühlampe muss das Lenkrad
nach rechts eingeschlagen werden.
3. Ziehen Sie mithilfe eines À achen
Schraubendrehers am mittleren Teil
der Kunststoffhalter, entfernen Sie die
Halter und schlagen Sie danach den
InnenkotÀ ügel teilweise zurück.

Entfernen
Einbau
