2017 MAZDA MODEL CX-5 Betriebsanleitung (in German)

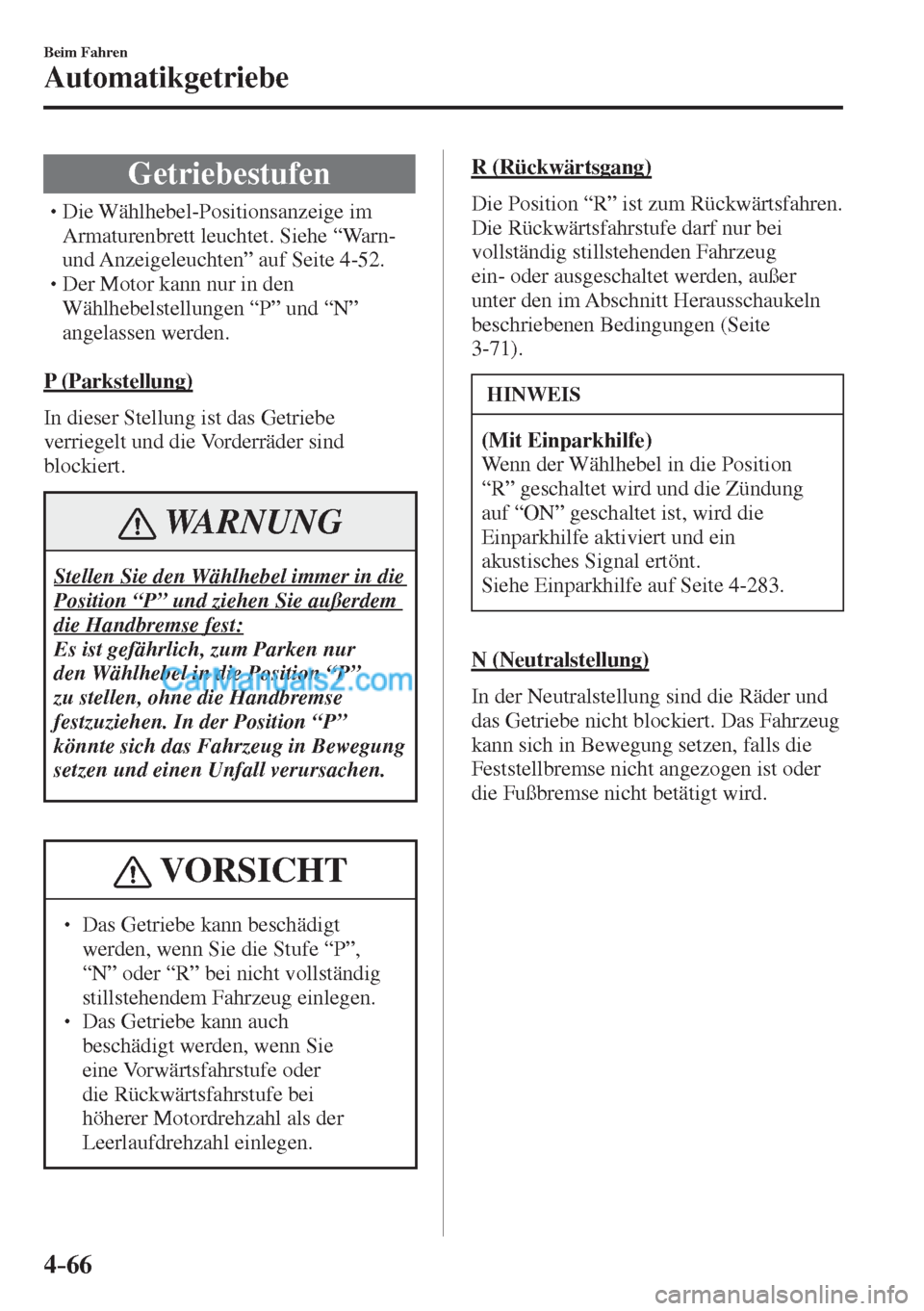

4–66
Beim Fahren
Automatikgetriebe
Getriebestufen













 Die Wählhebel-Positionsanzeige im
Armaturenbrett leuchtet. Siehe “Warn-
und Anzeigeleuchten” auf Seite 4-52 .



 Der Motor kann nur in den
Wählhebelstellungen “P” und “N”
angelassen werden.

P (Parkstellung)
In dieser Stellung ist das Getriebe
verriegelt und die Vorderräder sind
blockiert.
WARNUNG
Stellen Sie den Wählhebel immer in die
Position “P” und ziehen Sie außerdem
die Handbremse fest:
Es ist gefährlich, zum Parken nur
den Wählhebel in die Position “P”
zu stellen, ohne die Handbremse
festzuziehen. In der Position “P”
könnte sich das Fahrzeug in Bewegung
setzen und einen Unfall verursachen.
VORSICHT
  Das Getriebe kann beschädigt
werden, wenn Sie die Stufe “P”,
“N” oder “R” bei nicht vollständig
stillstehendem Fahrzeug einlegen.
  Das Getriebe kann auch
beschädigt werden, wenn Sie
eine Vorwärtsfahrstufe oder
die Rückwärtsfahrstufe bei
höherer Motordrehzahl als der
Leerlaufdrehzahl einlegen.
R (Rückwärtsgang)
Die Position “R” ist zum Rückwärtsfahren.
Die Rückwärtsfahrstufe darf nur bei
vollständig stillstehenden Fahrzeug
ein- oder ausgeschaltet werden, außer
unter den im Abschnitt Herausschaukeln
beschriebenen Bedingungen (Seite
3-71 ).
HINWEIS
(Mit Einparkhilfe)
Wenn der Wählhebel in die Position
“R” geschaltet wird und die Zündung
auf “ON” geschaltet ist, wird die
Einparkhilfe aktiviert und ein
akustisches Signal ertönt.
Siehe Einparkhilfe auf Seite 4-283 .
N (Neutralstellung)
In der Neutralstellung sind die Räder und
das Getriebe nicht blockiert. Das Fahrzeug
kann sich in Bewegung setzen, falls die
Feststellbremse nicht angezogen ist oder
die Fußbremse nicht betätigt wird.

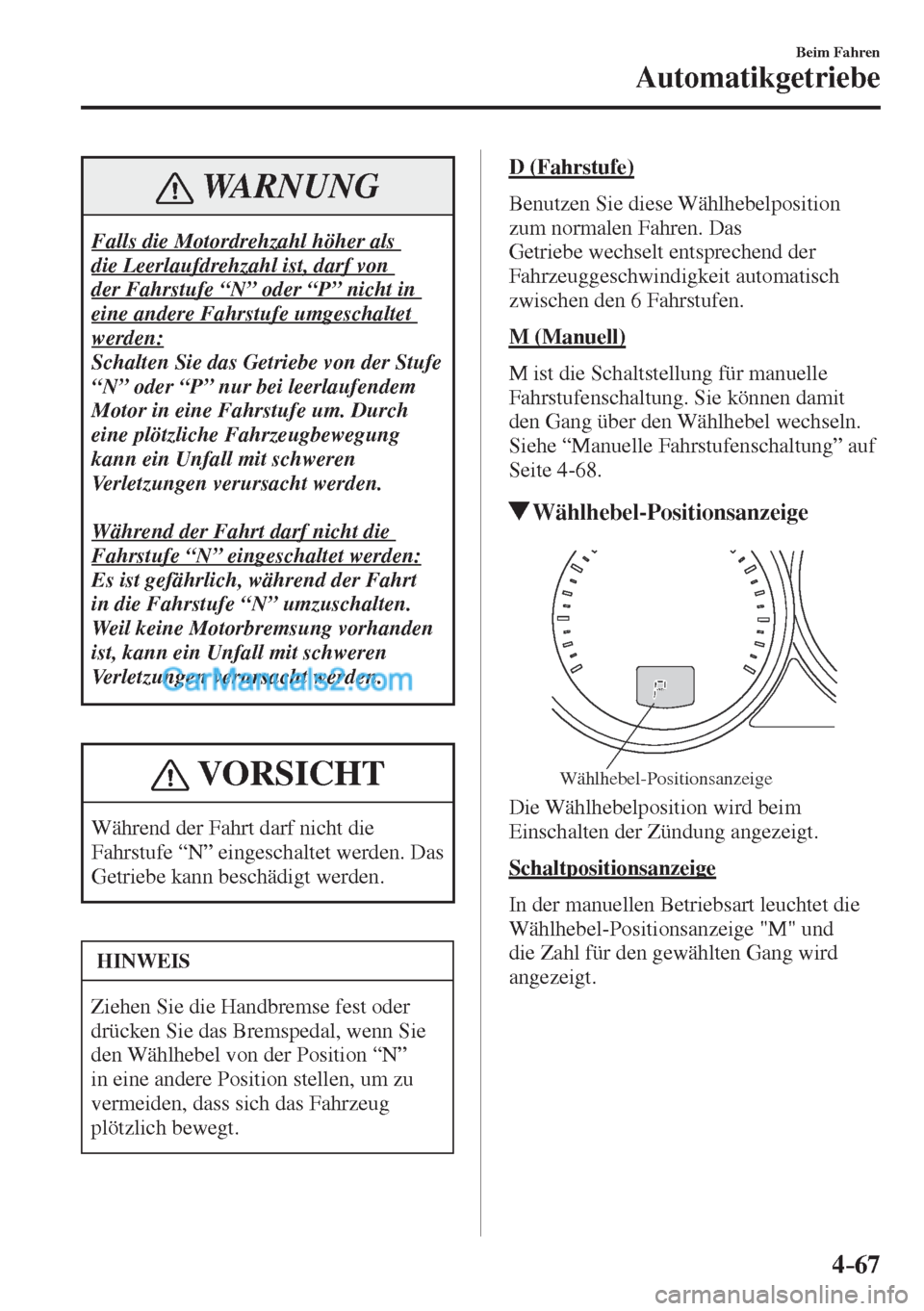

4–67
Beim Fahren
Automatikgetriebe
WARNUNG
Falls die Motordrehzahl höher als
die Leerlaufdrehzahl ist, darf von
der Fahrstufe “N” oder “P” nicht in
eine andere Fahrstufe umgeschaltet
werden:
Schalten Sie das Getriebe von der Stufe
“N” oder “P” nur bei leerlaufendem
Motor in eine Fahrstufe um. Durch
eine plötzliche Fahrzeugbewegung
kann ein Unfall mit schweren
Verletzungen verursacht werden.

Während der Fahrt darf nicht die
Fahrstufe “N” eingeschaltet werden:
Es ist gefährlich, während der Fahrt
in die Fahrstufe “N” umzuschalten.
Weil keine Motorbremsung vorhanden
ist, kann ein Unfall mit schweren
Verletzungen verursacht werden.
VORSICHT
Während der Fahrt darf nicht die
Fahrstufe “N” eingeschaltet werden. Das
Getriebe kann beschädigt werden.
HINWEIS
Ziehen Sie die Handbremse fest oder
drücken Sie das Bremspedal, wenn Sie
den Wählhebel von der Position “N”
in eine andere Position stellen, um zu
vermeiden, dass sich das Fahrzeug
plötzlich bewegt.
D (Fahrstufe)
Benutzen Sie diese Wählhebelposition
zum normalen Fahren. Das
Getriebe wechselt entsprechend der
Fahrzeuggeschwindigkeit automatisch
zwischen den 6 Fahrstufen.
M (Manuell)
M ist die Schaltstellung für manuelle
Fahrstufenschaltung. Sie können damit
den Gang über den Wählhebel wechseln.
Siehe “Manuelle Fahrstufenschaltung” auf
Seite 4-68 .
Wählhebel-Positionsanzeige
Wählhebel-Positionsanzeige
Die Wählhebelposition wird beim
Einschalten der Zündung angezeigt.
Schaltpositionsanzeige
In der manuellen Betriebsart leuchtet die
Wählhebel-Positionsanzeige "M" und
die Zahl für den gewählten Gang wird
angezeigt.

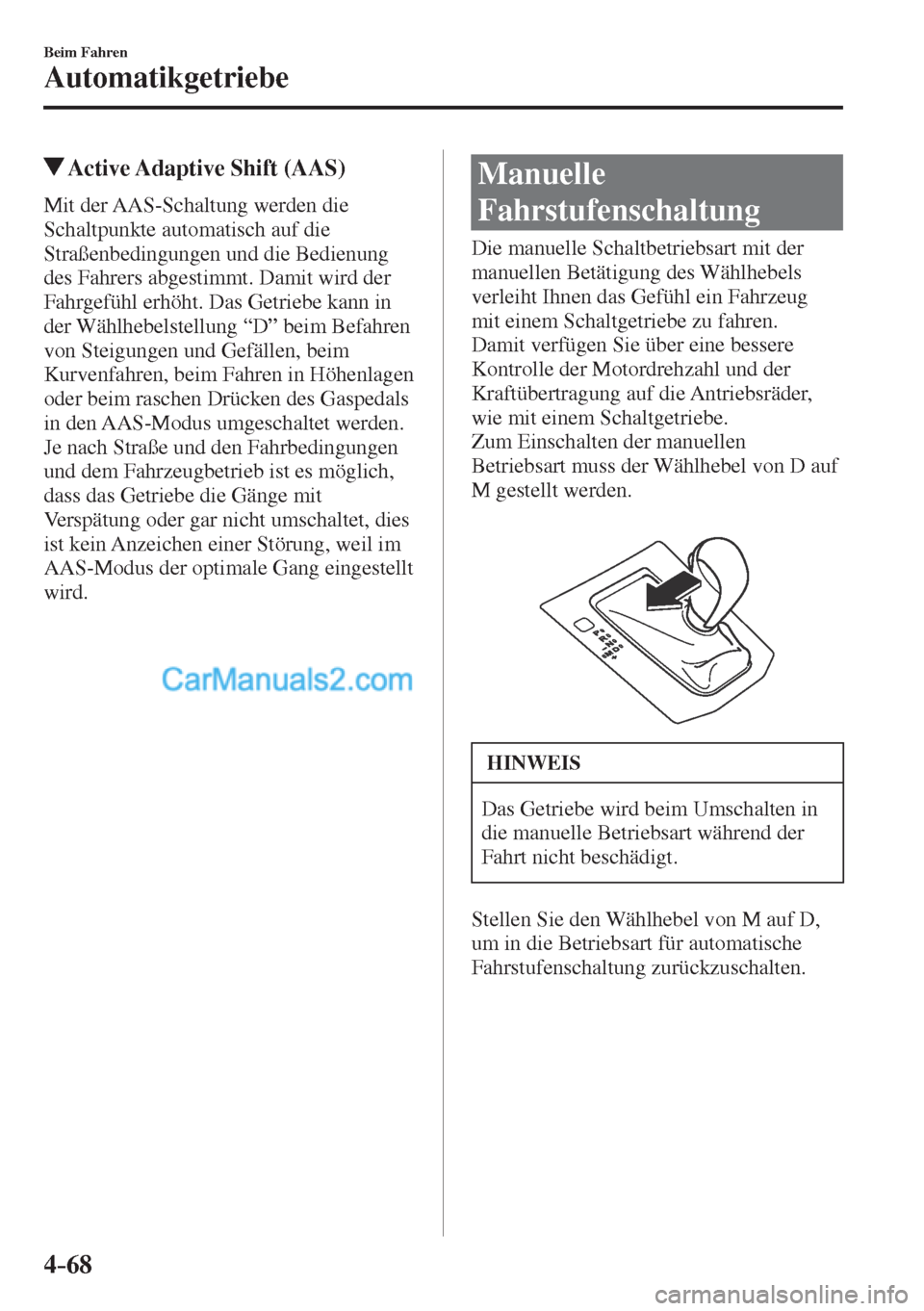

4–68
Beim Fahren
Automatikgetriebe
Active Adaptive Shift (AAS)
Mit der AAS-Schaltung werden die
Schaltpunkte automatisch auf die
Straßenbedingungen und die Bedienung
des Fahrers abgestimmt. Damit wird der
Fahrgefühl erhöht. Das Getriebe kann in
der Wählhebelstellung “D” beim Befahren
von Steigungen und Gefällen, beim
Kurvenfahren, beim Fahren in Höhenlagen
oder beim raschen Drücken des Gaspedals
in den AAS-Modus umgeschaltet werden.
Je nach Straße und den Fahrbedingungen
und dem Fahrzeugbetrieb ist es möglich,
dass das Getriebe die Gänge mit
Verspätung oder gar nicht umschaltet, dies
ist kein Anzeichen einer Störung, weil im
AAS-Modus der optimale Gang eingestellt
wird.
Manuelle
Fahrstufenschaltung
Die manuelle Schaltbetriebsart mit der
manuellen Betätigung des Wählhebels
verleiht Ihnen das Gefühl ein Fahrzeug
mit einem Schaltgetriebe zu fahren.
Damit verfügen Sie über eine bessere
Kontrolle der Motordrehzahl und der
Kraftübertragung auf die Antriebsräder,
wie mit einem Schaltgetriebe.
Zum Einschalten der manuellen
Betriebsart muss der Wählhebel von D auf
M gestellt werden.



HINWEIS
Das Getriebe wird beim Umschalten in
die manuelle Betriebsart während der
Fahrt nicht beschädigt.
Stellen Sie den Wählhebel von M auf D,
um in die Betriebsart für automatische
Fahrstufenschaltung zurückzuschalten.

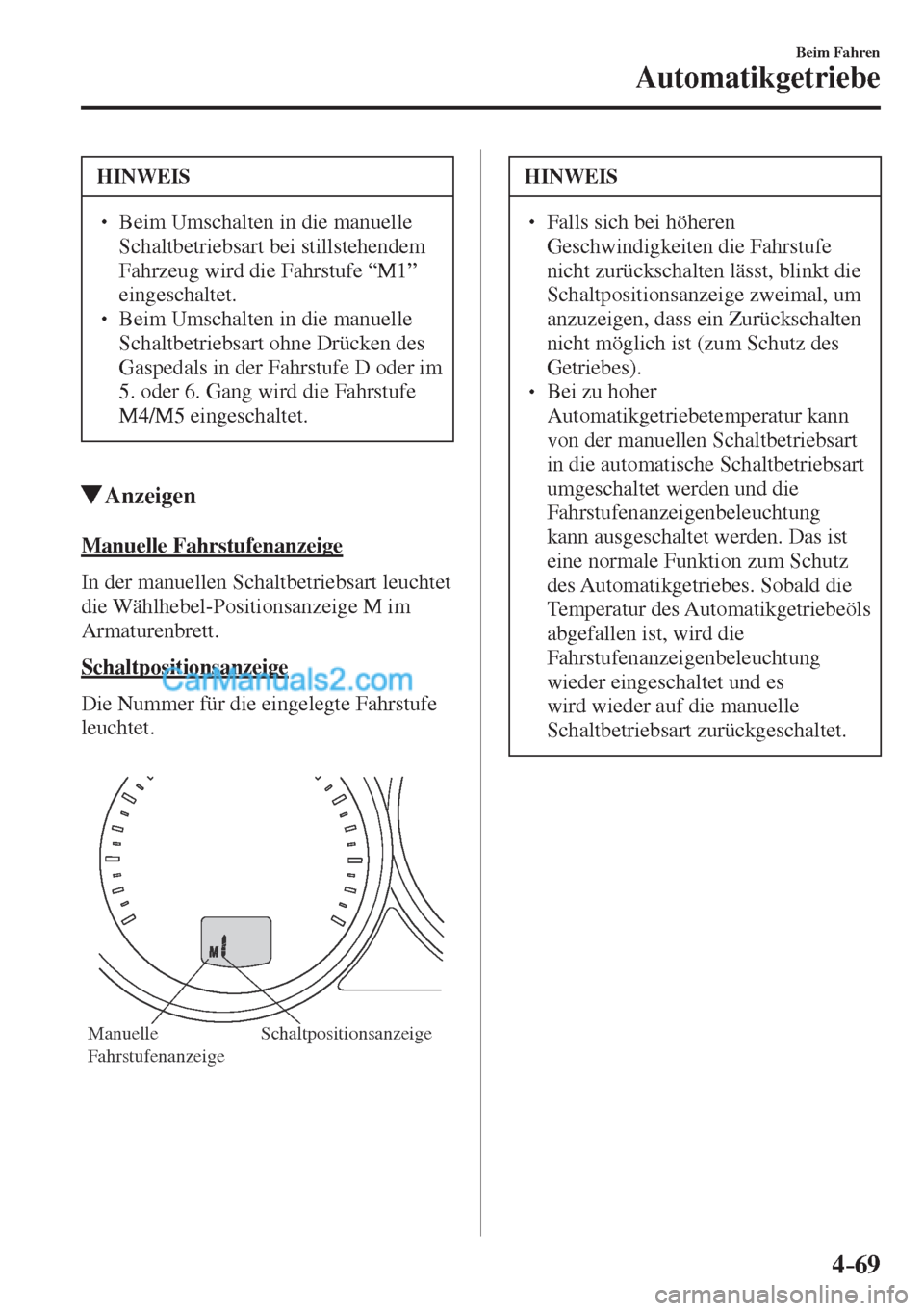

4–69
Beim Fahren
Automatikgetriebe
HINWEIS
  Beim Umschalten in die manuelle
Schaltbetriebsart bei stillstehendem
Fahrzeug wird die Fahrstufe “M1”
eingeschaltet.
  Beim Umschalten in die manuelle
Schaltbetriebsart ohne Drücken des
Gaspedals in der Fahrstufe D oder im
5. oder 6. Gang wird die Fahrstufe
M4/M5 eingeschaltet.
Anzeigen
Manuelle Fahrstufenanzeige
In der manuellen Schaltbetriebsart leuchtet
die Wählhebel-Positionsanzeige M im
Armaturenbrett.
Schaltpositionsanzeige
Die Nummer für die eingelegte Fahrstufe
leuchtet.


Manuelle
FahrstufenanzeigeSchaltpositionsanzeige

HINWEIS
  Falls sich bei höheren
Geschwindigkeiten die Fahrstufe
nicht zurückschalten lässt, blinkt die
Schaltpositionsanzeige zweimal, um
anzuzeigen, dass ein Zurückschalten
nicht möglich ist (zum Schutz des
Getriebes).
  Bei zu hoher
Automatikgetriebetemperatur kann
von der manuellen Schaltbetriebsart
in die automatische Schaltbetriebsart
umgeschaltet werden und die
Fahrstufenanzeigenbeleuchtung
kann ausgeschaltet werden. Das ist
eine normale Funktion zum Schutz
des Automatikgetriebes. Sobald die
Temperatur des Automatikgetriebeöls
abgefallen ist, wird die
Fahrstufenanzeigenbeleuchtung
wieder eingeschaltet und es
wird wieder auf die manuelle
Schaltbetriebsart zurückgeschaltet.

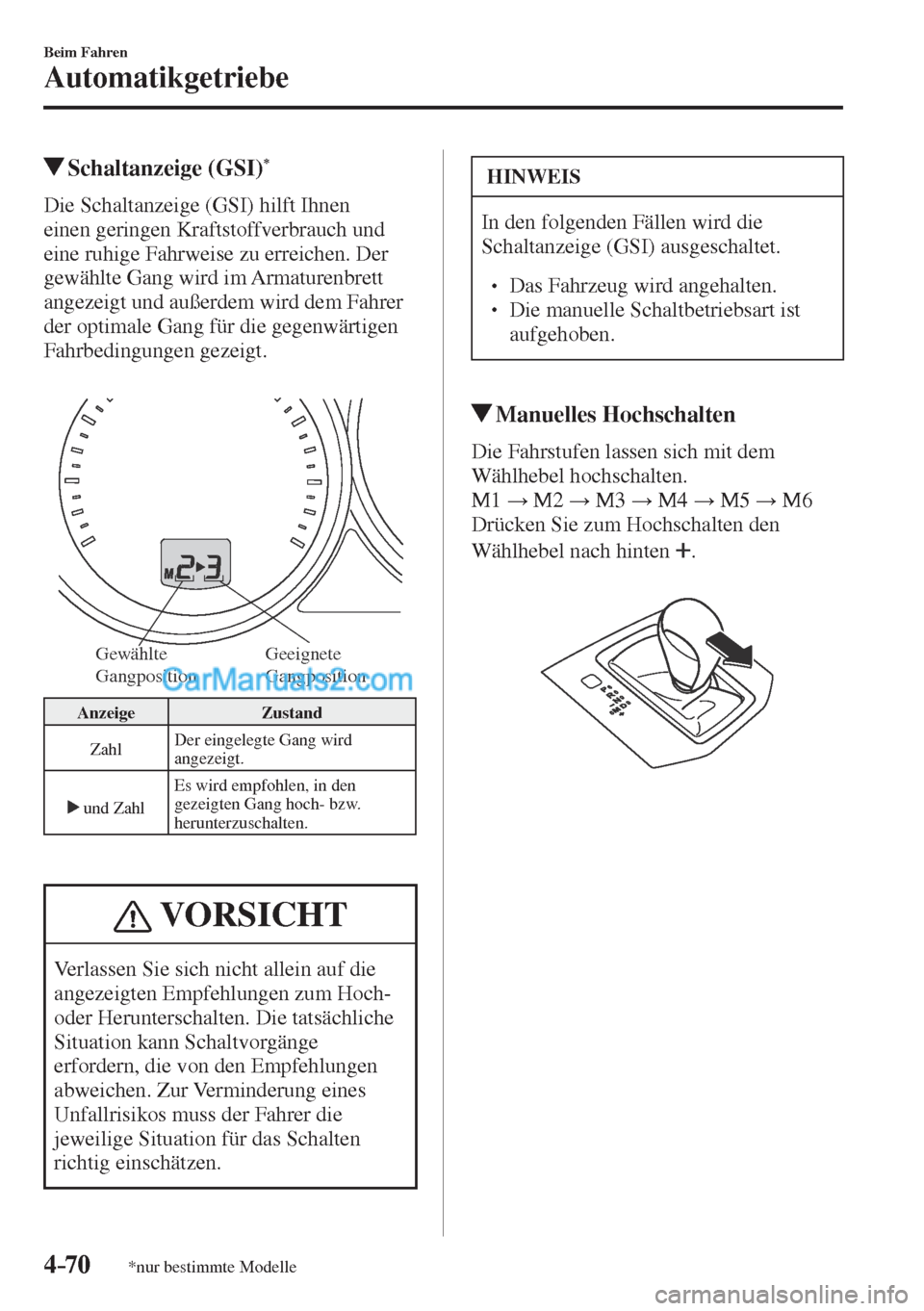

4–70
Beim Fahren
Automatikgetriebe
*nur bestimmte Modelle
Schaltanzeige (GSI) *
Die Schaltanzeige (GSI) hilft Ihnen
einen geringen Kraftstoffverbrauch und
eine ruhige Fahrweise zu erreichen. Der
gewählte Gang wird im Armaturenbrett
angezeigt und außerdem wird dem Fahrer
der optimale Gang für die gegenwärtigen
Fahrbedingungen gezeigt.


Gewählte
GangpositionGeeignete
Gangposition

Anzeige Zustand
Zahl Der eingelegte Gang wird
angezeigt.

und Zahl Es wird empfohlen, in den
gezeigten Gang hoch- bzw.
herunterzuschalten.

VORSICHT
Verlassen Sie sich nicht allein auf die
angezeigten Empfehlungen zum Hoch-
oder Herunterschalten. Die tatsächliche
Situation kann Schaltvorgänge
erfordern, die von den Empfehlungen
abweichen. Zur Verminderung eines
Unfallrisikos muss der Fahrer die
jeweilige Situation für das Schalten
richtig einschätzen.
HINWEIS
In den folgenden Fällen wird die
Schaltanzeige (GSI) ausgeschaltet.

 Das Fahrzeug wird angehalten.
 Die manuelle Schaltbetriebsart ist
aufgehoben.
Manuelles Hochschalten
Die Fahrstufen lassen sich mit dem
Wählhebel hochschalten.
M 1
: M2
: M3
: M4
: M5
: M6
Drücken Sie zum Hochschalten den
Wählhebel nach hinten
.

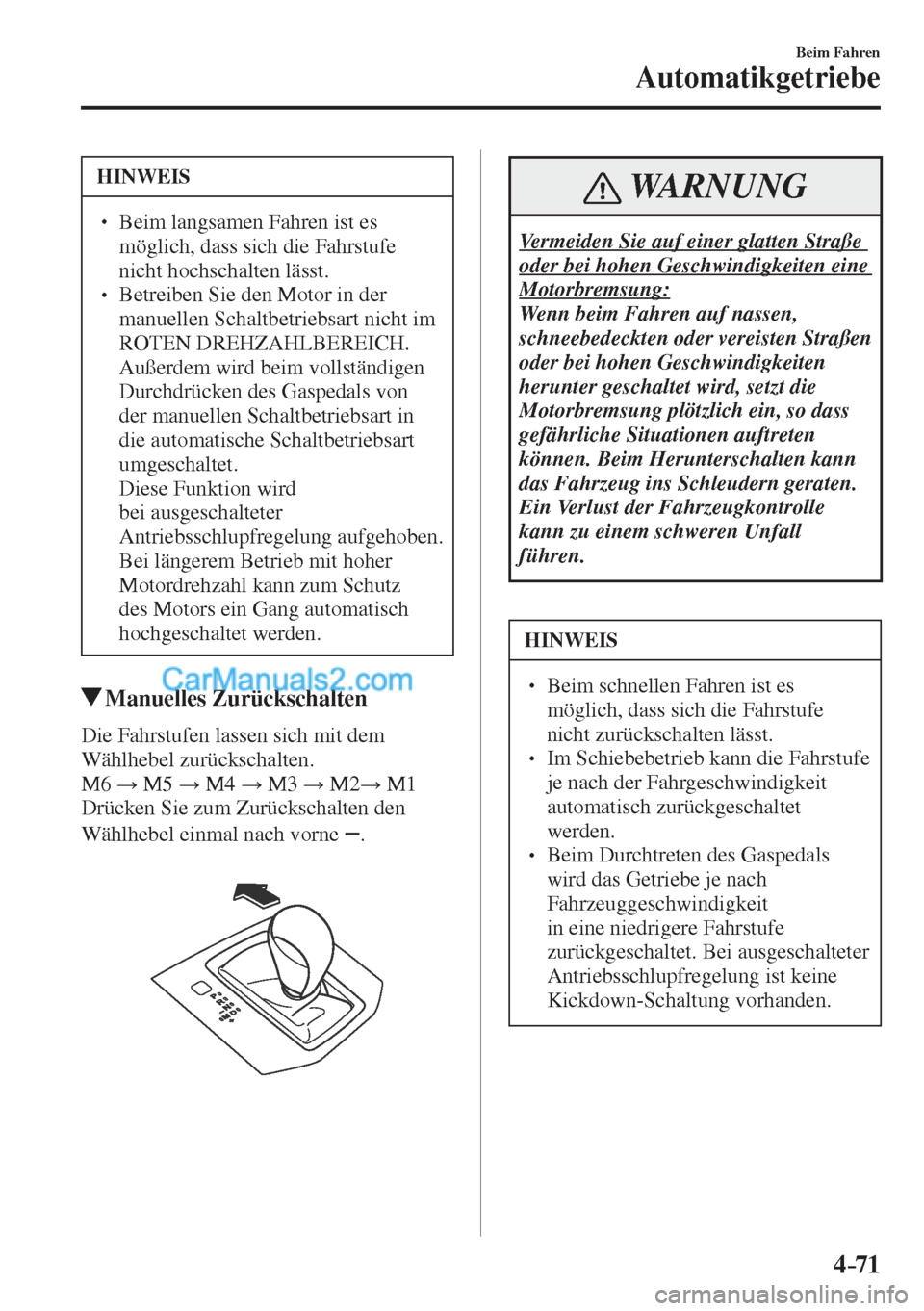

4–71
Beim Fahren
Automatikgetriebe
HINWEIS
  Beim langsamen Fahren ist es
möglich, dass sich die Fahrstufe
nicht hochschalten lässt.
  Betreiben Sie den Motor in der
manuellen Schaltbetriebsart nicht im
ROTEN DREHZAHLBEREICH.
Außerdem wird beim vollständigen
Durchdrücken des Gaspedals von
der manuellen Schaltbetriebsart in
die automatische Schaltbetriebsart
umgeschaltet.
 Diese Funktion wird
bei ausgeschalteter
Antriebsschlupfregelung aufgehoben.
Bei längerem Betrieb mit hoher
Motordrehzahl kann zum Schutz
des Motors ein Gang automatisch
hochgeschaltet werden.
Manuelles Zurückschalten
Die Fahrstufen lassen sich mit dem
Wählhebel zurückschalten.
M 6
: M5
: M4
: M3
: M2
: M1
Drücken Sie zum Zurückschalten den
Wählhebel einmal nach vorne
.



WARNUNG
Vermeiden Sie auf einer glatten Straße
oder bei hohen Geschwindigkeiten eine
Motorbremsung:
Wenn beim Fahren auf nassen,
schneebedeckten oder vereisten Straßen
oder bei hohen Geschwindigkeiten
herunter geschaltet wird, setzt die
Motorbremsung plötzlich ein, so dass
gefährliche Situationen auftreten
können. Beim Herunterschalten kann
das Fahrzeug ins Schleudern geraten.
Ein Verlust der Fahrzeugkontrolle
kann zu einem schweren Unfall
führen.
HINWEIS
  Beim schnellen Fahren ist es
möglich, dass sich die Fahrstufe
nicht zurückschalten lässt.
  Im Schiebebetrieb kann die Fahrstufe
je nach der Fahrgeschwindigkeit
automatisch zurückgeschaltet
werden.
  Beim Durchtreten des Gaspedals
wird das Getriebe je nach
Fahrzeuggeschwindigkeit
in eine niedrigere Fahrstufe
zurückgeschaltet. Bei ausgeschalteter
Antriebsschlupfregelung ist keine
Kickdown-Schaltung vorhanden.

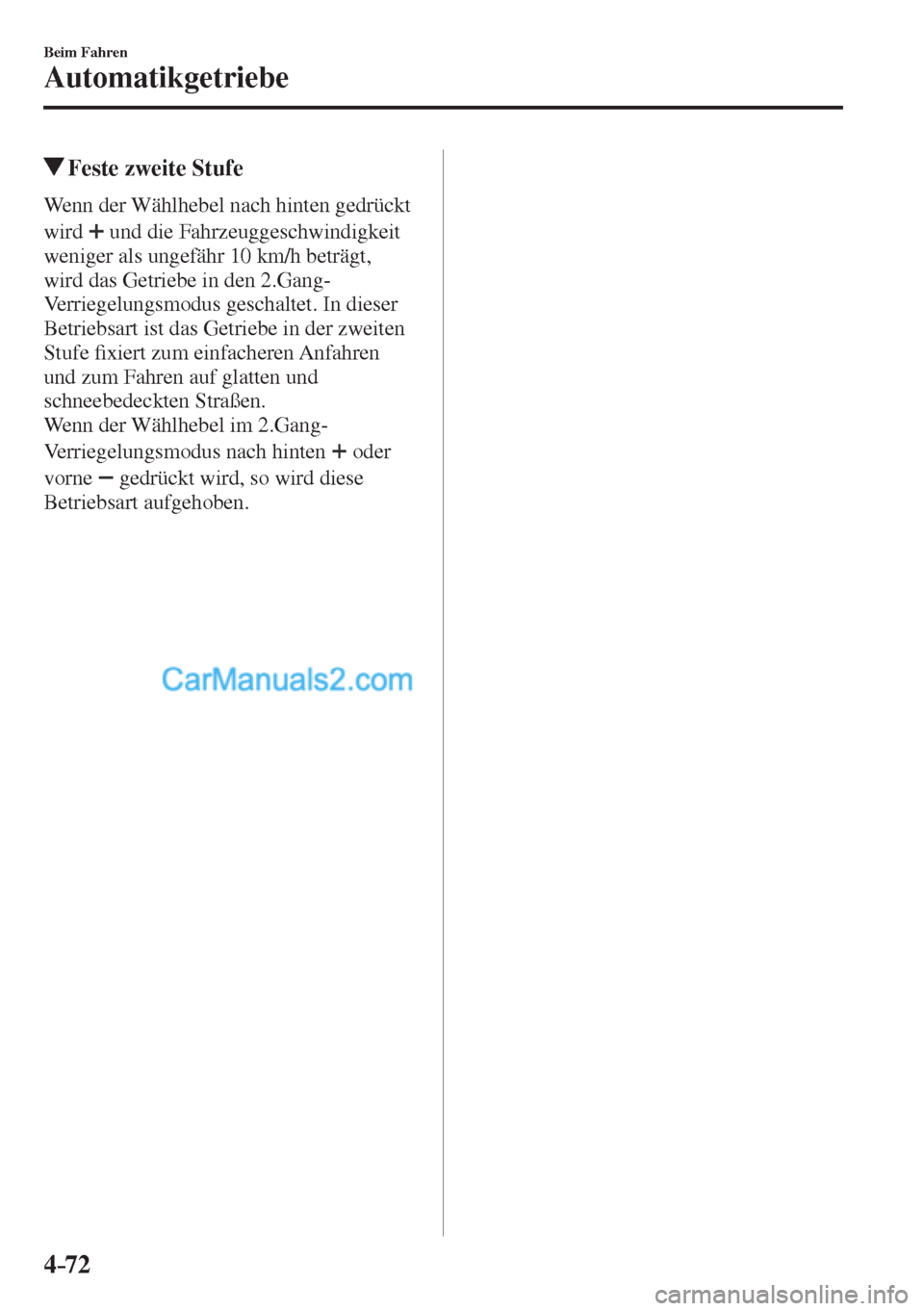

4–72
Beim Fahren
Automatikgetriebe
Feste zweite Stufe
Wenn der Wählhebel nach hinten gedrückt
wird
und die Fahrzeuggeschwindigkeit
weniger als ungefähr 10 km/h beträgt,
wird das Getriebe in den 2.Gang-
Verriegelungsmodus geschaltet. In dieser
Betriebsart ist das Getriebe in der zweiten
Stufe ¿ xiert zum einfacheren Anfahren
und zum Fahren auf glatten und
schneebedeckten Straßen.
Wenn der Wählhebel im 2.Gang-
Verriegelungsmodus nach hinten
oder
vorne
gedrückt wird, so wird diese
Betriebsart aufgehoben.

4–73
Beim Fahren
Automatikgetriebe
Schaltgeschwindigkeit
Für die einzelnen Schaltpositionen in der manuellen Betriebsart gelten die folgenden
Grenzgeschwindigkeiten: Bei Betätigung des Wählhebels im Schaltgeschwindigkeitsbereich
wird das Getriebe umgeschaltet.



Hochschalten
Falls die Fahrzeuggeschwindigkeit unter der Grenzgeschwindigkeit liegt, kann das Getriebe
nicht hochgeschaltet werden.
Zurückschalten
Falls die Fahrzeuggeschwindigkeit über der Grenzgeschwindigkeit liegt, kann das Getriebe
nicht heruntergeschaltet werden.
Falls die Fahrzeuggeschwindigkeit über der Grenzgeschwindigkeit liegt, wird das Getriebe
nicht heruntergeschaltet und die Fahrstufenanzeige blinkt zweimal, um anzuzeigen, dass das
Getriebe nicht heruntergeschaltet werden kann.
Kickdown
Wenn das Gaspedal beim Fahren voll durchgedrückt wird, schaltet das Getriebe herunter.
Bei ausgeschalteter Antriebsschlupfregelung ist keine Kickdown-Schaltung vorhanden.
HINWEIS
Bei fest eingeschalteter zweiter Stufe wird das Getriebe mit dem Kickdown ebenfalls
heruntergeschaltet.
