2017 MAZDA MODEL CX-5 Betriebsanleitung (in German)

7–58
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung


(gelb)
KEY-Warndisplay
* „Störung der Verr.fernbedienung“ wird angezeigt
Diese Meldung erscheint, wenn bei der LogIn-Fernbedienung und dem Motorstartknopf
eine Störung vorliegt.
Wenden Sie sich in diesem Fall an einen Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.
VORSICHT
Falls die Meldung erscheint oder die Motorstartknopf-Kontrollleuchte (gelb) blinkt,
ist es möglich, dass der Motor nicht angelassen werden kann. Falls der Motor nicht
angelassen werden kann, versuchen Sie die Notmaßnahmen zum Anlassen des Motors
und lassen Sie das Fahrzeug so rasch wie möglich von einem Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner, überprüfen.
Siehe “Anlassen des Motors im Notfall” auf Seite 4-13 .
„Zündung ausschalten“ wird angezeigt
Diese Meldung erscheint, wenn die Fahrertür geöffnet wird, ohne die Zündung auf aus zu
schalten.
„Schlüssel nicht gefunden“ wird angezeigt
Diese Meldung erscheint, wenn eine der folgenden Bedienungen ausgeführt wurde,
während sich der Schlüssel außerhalb des Erfassungsbereichs oder im Fahrzeug an einem
Ort be¿ ndet, an dem das Signal nicht übertragen wird.
Der Motorstartknopf wird bei ausgeschalteter Zündung gedrückt Die Zündung ist eingeschaltet Alle Türen sind geschlossen, ohne dass die Zündung auf aus geschaltet ist

(rot)
(wird eingeschaltet)
KEY-Warnleuchte
* Bei einer Störung der Türschloss-Fernbedienung leuchtet die Leuchte dauernd.
VORSICHT
Falls die KEY-Warnleuchte leuchtet oder die Motorstartknopf-Kontrollleuchte (gelb)
blinkt, kann der Motor nicht angelassen werden. Falls der Motor nicht angelassen
werden kann, versuchen Sie die Notmaßnahmen zum Anlassen des Motors und lassen
Sie das Fahrzeug so rasch wie möglich von einem Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner, überprüfen.
Siehe “Anlassen des Motors im Notfall” auf Seite 4-13 .


Diebstahlschutz-
Kontrollleuchte Falls der Motor mit dem richtigen Schlüssel nicht angelassen werden kann und die
Diebstahlschutz-Kontrollleuchte leuchtet oder blinkt, versuchen Sie folgendes.
Kontrollieren Sie, ob sich der Schlüssel im Signalübertragungsbereich be¿ ndet. Schalten
Sie die Zündung aus und lassen Sie den Motor erneut an. Falls der Motor nach drei oder
mehr Versuchen nicht angelassen werden kann, müssen Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner wenden.

7–59
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung


(gelb)
i-stop-Warnleuchte
*
Bei eingeschalteter Leuchte
Eine Störung des Systems wird unter den folgenden Bedingungen angezeigt. Wenden Sie
sich für eine Überprüfung an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Diese Leuchte spricht nicht an, wenn die Zündung eingeschaltet wird. Die Leuchte leuchtet weiter, selbst wenn der i-stop OFF-Schalter bei laufendem Motor
gedrückt wird.
Bei blinkender Leuchte
Die Leuchte blinkt weiter, wenn im System eine Störung vorhanden ist. Wenden Sie sich
für eine Überprüfung an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.

(gelb)
Fernlichtregulierwarnleuchte
(HBC)
*
Die Leuchte bleibt eingeschaltet, falls eine Systemstörung vorliegt. Wenden Sie sich
für eine Überprüfung an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
HINWEIS
Falls die Windschutzscheibe vor der FSC-Kamera beschlagen oder abgedeckt ist, kann
die Leuchte vorübergehend eingeschaltet werden. Falls die Leuchte eingeschaltet bleibt,
kann eine Systemstörung vorliegen.


(gelb)
Warnleuchte der
adaptiven LED-
Scheinwerfer
(ALH)
* Die Leuchte bleibt eingeschaltet, falls eine Systemstörung vorliegt. Wenden Sie sich
für eine Überprüfung an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
HINWEIS
Falls die Windschutzscheibe vor der FSC-Kamera beschlagen oder abgedeckt ist, kann
die Leuchte vorübergehend eingeschaltet werden. Falls die Leuchte eingeschaltet bleibt,
kann eine Systemstörung vorliegen.


Warndisplay Toter-
Winkel-Assistent
(BSM)
* Diese Leuchte leuchtet bei einer Störung des Spurwechselassistenten (BSM). Wenden
Sie sich gegebenenfalls an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
HINWEIS
Beim Fahren auf einer verkehrsarmen Straße, wenn der Radarsensor nur wenige
Fahrzeuge erfasst, kann das System auf Pause geschaltet werden. Dies bedeutet jedoch
nicht, dass eine Störung aufgetreten ist.

7–60
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung


Toter-Winkel-
Kontrollleuchte
(BSM) OFF
* Eine Störung des Systems wird unter den folgenden Bedingungen angezeigt.
Wenden Sie sich für eine Überprüfung an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Diese Leuchte spricht nicht an, wenn die Zündung eingeschaltet wird. Die Beleuchtung bleibt auch bei Betätigung des Toter-Winkel-Assistenten (BSM)
eingeschaltet.
Während der Fahrt wird die Leuchte eingeschaltet.
HINWEIS
Beim Fahren auf einer verkehrsarmen Straße, wenn der Radarsensor nur wenige
Fahrzeuge erfasst, kann das System auf Pause geschaltet werden (Toter-Winkel-
Kontrollleuchte (BSM) OFF leuchtet im Armaturenbrett). Dies bedeutet jedoch nicht,
dass eine Störung aufgetreten ist.

(gelb)
Warndisplay des
Aufmerksamkeitsassistenten
(DAA)
*
Die Meldung wird bei einer Systemstörung angezeigt. Wenden Sie sich für eine
Überprüfung an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.


(gelb)
Warndisplay Mazda
Radar Cruise
Control-System
(MRCC)
* Die Meldung wird bei einer Systemstörung angezeigt. Wenden Sie sich für eine
Überprüfung an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.

(gelb)
Warnleuchte der MRCC-
Geschwindigkeitsregelanlage
mit radargestützter
Distanzregelung und Stop-
and-Go-Funktion
*
Die Meldung wird bei einer Systemstörung angezeigt. Wenden Sie sich für eine
Überprüfung an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.

7–61
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung


(gelb)
Warnleuchte
Spurhalteassistent
(LAS) und
Spurleitassistent
(LDWS)
* Die Meldung wird bei einer Systemstörung angezeigt. Wenden Sie sich für eine
Überprüfung an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Das System funktioniert bei angezeigter Warnmeldung nicht.
VORSICHT
Verwenden Sie auf allen vier Rädern nur Reifen mit den vorgeschriebenen
Dimensionen, vom gleichen Hersteller, des gleichen Typs und mit dem gleichen
Reifenpro¿ l. Verwenden Sie außerdem keine Reifen mit stark unterschiedlichem
Verschleiß. Falls nicht die richtigen Reifen verwendet werden, kann kein normaler
Systembetrieb gewährleistet werden.

Bei Verwendung eines Notrads kann das System nicht normal funktionieren.

LED-
Scheinwerferwarnleuchte Diese Leuchte leuchtet bei einer Störung des LED-Scheinwerfers. Wenden Sie
sich gegebenenfalls an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.

Abhilfe
Führen Sie die entsprechende Abhilfemaßnahme aus und kontrollieren Sie, ob die
Warnleuchte erloschen ist.

Signal Warnung Abhilfemaßnahme

(gelb)
Warnleuchte
Notbremsassistent (SBS)/
City-Notbremsassistent
(SCBS)
*
Die Leuchte leuchtet, wenn die
Windschutzscheibe oder der Radarsensor
verschmutzt sind oder wenn eine Systemstörung
vorhanden ist. Kontrollieren Sie die Ursache der
auÀ euchtenden Warnleuchte auf
der mittleren Anzeige.
Falls die Ursache der
auÀ euchtenden Warnleuchte eine
verschmutzte Windschutzscheibe
ist, muss die Windschutzscheibe
gereinigt werden.
Falls die Warnleuchte wegen
einem verschmutzten Radarsensor
auÀ euchtet, muss das Emblem
gereinigt werden.
Wenden Sie sich für andere
Ursachen an einen Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/
Servicepartner.

7–62
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung Abhilfemaßnahme


Warndisplay/Warnleuchte
Kraftstoffstand Die Leuchte leuchtet, wenn der restliche
Kraftstoffvorrat noch etwa 9,0 Liter beträgt. HINWEIS
Der Zeitpunkt kann etwas verschieden sein,
weil sich der Kraftstoff beim Fahren im Tank
bewegt. Tanken Sie.


120km/h-Warnleuchte * Die 120 km/h-Warnleuchte leuchtet, wenn die
Fahrzeuggeschwindigkeit mehr als 120 km/h
beträgt. Verringern Sie die
Fahrzeuggeschwindigkeit.

Sicherheitsgurtwarnleuchte (Vordersitz)
Die Sicherheitsgurtwarnleuchte leuchtet,
falls der Fahrer- bzw. Beifahrersitz bei nicht
angelegtem Sicherheitsgurt besetzt ist und die
Zündung in die Position ON gestellt ist.
Falls der Fahrer- bzw. der
Beifahrersicherheitsgurt (nur bei
besetztem Beifahrersitz) nicht angelegt
ist, leuchtet die Warnleuchte, wenn die
Fahrzeuggeschwindigkeit mehr als ungefähr
20 km/h beträgt. Nach kurzer Zeit hört die
Warnleuchte auf zu blinken und leuchtet ständig.
Falls der Sicherheitsgurt nicht angelegt wird,
blinkt die Warnleuchte erneut für eine gewisse
Zeit.
HINWEIS
Falls der Fahrer- bzw. der
Beifahrersicherheitsgurt nach dem
Einschalten der Warnleuchte nicht angelegt
wird und die Fahrzeuggeschwindigkeit
mehr als 20 km/h beträgt, blinkt die
Warnleuchte erneut.

Durch schwere Gegenstände
auf dem Beifahrersitz kann die
Sicherheitsgurtwarnung je nach Gewicht
des Gegenstands ausgelöst werden.

Damit der Beifahrer-Sitzbelegungssensor
richtig funktionieren kann, darf auf dem
Beifahrersitz kein Sitzkissen verwendet
werden. Ein zusätzliches Sitzkissen kann
die Funktion des Sensors beeinÀ ussen.

Falls ein kleines Kind auf dem Beifahrersitz
Platz nimmt, ist es möglich, dass die
Warnleuchte nicht anspricht. Legen Sie die Sicherheitsgurte an.

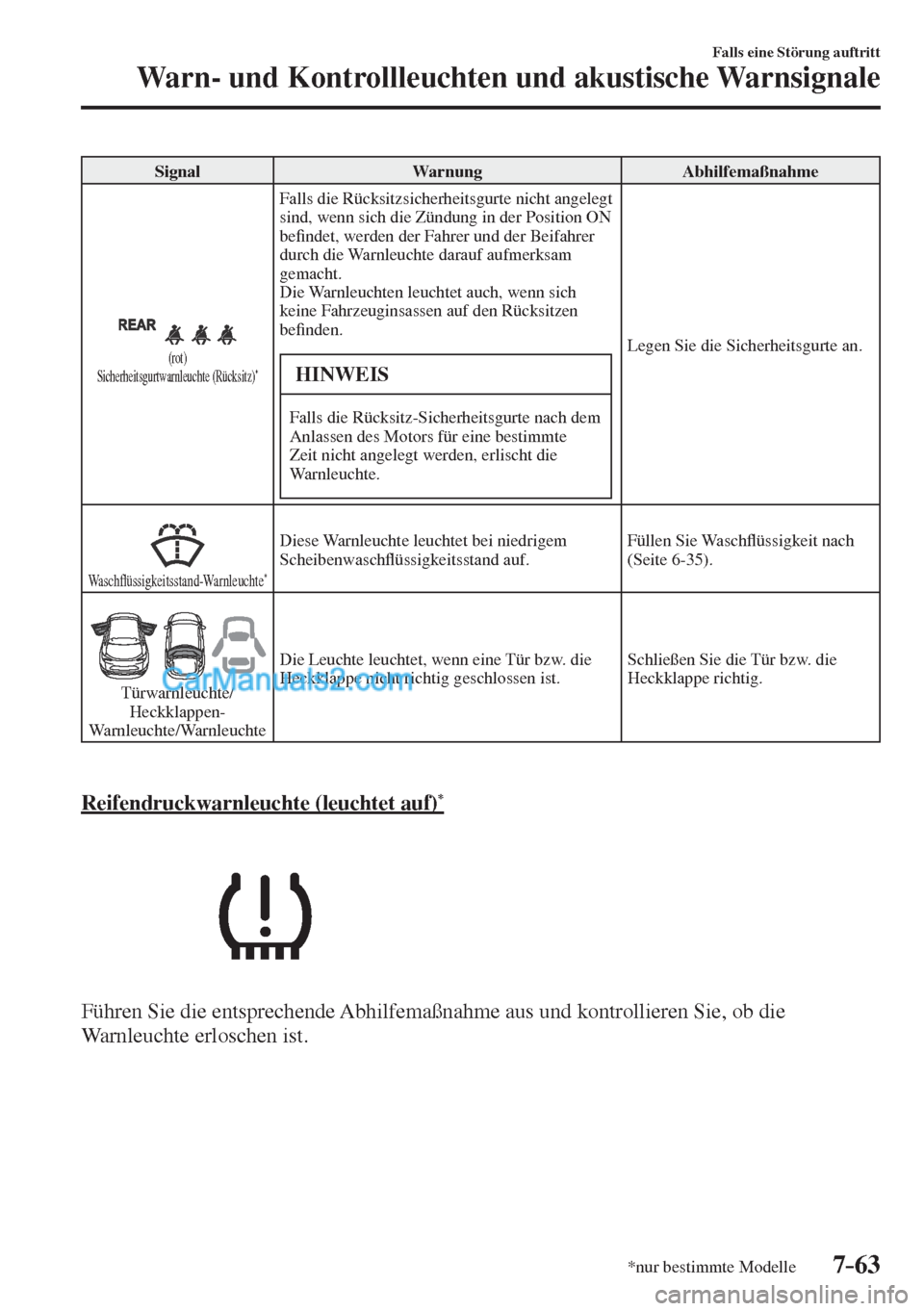

7–63
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung Abhilfemaßnahme

(rot)
Sicherheitsgurtwarnleuchte (Rücksitz)
*
Falls die Rücksitzsicherheitsgurte nicht angelegt
sind, wenn sich die Zündung in der Position ON
be¿ ndet, werden der Fahrer und der Beifahrer
durch die Warnleuchte darauf aufmerksam
gemacht.
Die Warnleuchten leuchtet auch, wenn sich
keine Fahrzeuginsassen auf den Rücksitzen
be¿ nden.
HINWEIS
Falls die Rücksitz-Sicherheitsgurte nach dem
Anlassen des Motors für eine bestimmte
Zeit nicht angelegt werden, erlischt die
Warnleuchte. Legen Sie die Sicherheitsgurte an.

W a s c hÀ üssigkeitsstand-Warnleuchte *
Diese Warnleuchte leuchtet bei niedrigem
ScheibenwaschÀ üssigkeitsstand auf. Füllen Sie WaschÀ üssigkeit nach
(Seite 6-35 ).


Türwarnleuchte/
Heckklappen-
Warnleuchte/Warnleuchte Die Leuchte leuchtet, wenn eine Tür bzw. die
Heckklappe nicht richtig geschlossen ist. Schließen Sie die Tür bzw. die
Heckklappe richtig.

Reifendruckwarnleuchte (leuchtet auf)
*


Führen Sie die entsprechende Abhilfemaßnahme aus und kontrollieren Sie, ob die
Warnleuchte erloschen ist.

7–64
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
Warnung Abhilfemaßnahme
Bei auÀ euchtender Warnleuchte oder wenn das
Warnsignal ertönt ist der Reifendruck eines oder
mehreren Reifen zu niedrig.
WARNUNG
Falls die Reifendruckwarnleuchte leuchtet
oder blinkt oder ein akustisches Warnsignal
ertönt, müssen Sie die Geschwindigkeit
sofort vermindern und plötzliche Lenk-
oder Bremsmanöver vermeiden:
Es ist gefährlich, mit hohen
Geschwindigkeiten zu fahren oder plötzlich
Lenk- und Bremsmanöver auszuführen,
falls die Reifendruckwarnleuchte
leuchtet oder blinkt oder ein akustisches
Warnsignal ertönt. Wegen Verlust der
Fahrzeugkontrolle besteht eine hohe
Unfallgefahr.
Halten Sie an einer sicheren Stelle an
und nehmen Sie eine Sichtprüfung der
Reifen vor, um zu bestimmen, ob sie
weiterfahren können, um bei nächster
Gelegenheit den Reifendruck einzustellen
oder ob Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner oder eine
Reifenreparaturwerkstatt wenden.
Die Reifendruckwarnleuchte (TPMS) nicht
ignorieren:
Es ist gefährlich, die
Reifendruckwarnleuchte (TPMS) zu
ignorieren, auch wenn Sie den Grund
für das AuÀ euchten kennen. Lassen Sie
eine Störung sofort beheben, bevor eine
ernsthafte Situation auftritt, in welcher die
Gefahr eines Reifenversagens oder eines
Unfalls besteht. Kontrollieren Sie die Reifen und stellen Sie den Reifendruck
auf den richtigen Wert ein (Seite 6-48 ).
VORSICHT
Lassen Sie Felgen und Reifen von einem autorisierten
Mazda-Vertragshändler/Servicepartner austauschen und
reparieren, weil sonst die Drucksensoren beschädigt werden
können.
HINWEIS
Stellen Sie den Reifendruck immer im kalten Reifenzustand ein. Der
Reifendruck hängt von der Reifentemperatur ab, lassen Sie deshalb
das Fahrzeug vor dem Einstellen des Reifendrucks für eine Stunde
stehen bzw. fahren Sie nur eine Strecke von weniger als 1,6 km. Falls
der Reifendruck bei heißen Reifen auf den Druck bei kalten Reifen
eingestellt wird, kann die Reifendruckwarnleuchte bzw. das Warnsignal
ansprechen, wenn sich die Reifen abkühlen und der Druck unter den
vorgeschriebenen Wert abfällt.
Falls die Reifendruckwarnleuchte (TPMS) wegen Druckabfall bei tiefer
Temperatur angesprochen hat, kann die Warnleuchte erlöschen, wenn
die Temperatur ansteigt. In diesem Fall muss der Reifendruck ebenfalls
eingestellt werden. Falls die Reifendruckwarnleuchte (TPMS) wegen
eines Druckabfalls auÀ euchtet, muss der Reifendruck überprüft und
eingestellt werden.

Nach dem Einstellen des Reifendrucks erlischt die
Reifendruckwarnanzeige (TPMS) erst mit einer gewissen Verzögerung.
Falls die Reifendruckwarnleuchte (TPMS) weiter leuchtet, fahren Sie
das Fahrzeug für 10 Minuten mit einer Geschwindigkeit von mehr als 25
km/h und kontrollieren Sie, ob die Warnleuchte erlischt.

Über längere Zeit ist es natürlich, dass der Reifendruck etwas abfällt, das
Reifendrucküberwachungssystem (TPMS) ist jedoch nicht in der Lage
zu beurteilen, ob ein natürlicher Druckabfall oder eine Reifenpanne
vorliegt. Falls nur bei einem der Reifen Probleme auftreten, ist dies
ein Anzeichen einer Störung. Kontrollieren Sie den Reifen mit dem
Druckabfall auf Schnitte und an der Lauf- oder der SeitenÀ äche auf
herausragende Metallgegenstände, während jemand das Fahrzeug
langsam vorwärts fährt. Netzen Sie das Reifenventil mit Wasser an, um
zu prüfen, ob Blasen austreten, die auf eine Undichtigkeit hindeuten.
Undichtigkeiten sind gefährlich, es genügt nicht den Reifendruck
einfach einzustellen, wenden Sie sich an einen Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner, weil er über
die entsprechende Ausrüstung zur Reparatur des Reifens, bzw. des
Reifendruck-Kontrollsystems (TPMS) verfügt oder den geeignetsten
Austauschreifen beschaffen kann.
Falls die Warnleuchte nach dem Einstellen des Reifendrucks wieder
auÀ euchtet, kann ein Reifendefekt vorliegen.

7–65
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
KEY-Warndisplay/Warnleuchte *
Führen Sie die entsprechende Abhilfemaßnahme aus und kontrollieren Sie, ob die
Warnleuchte erloschen ist.


Signal Ursache Abhilfemaßnahme


(weiß)
KEY-Warndisplay Die Schlüsselbatterie ist erschöpft. Ersetzen der Schlüsselbatterie (Seite
6-45 ).


(rot)
(Blinkt)
KEY-Warnleuchte Die Schlüsselbatterie ist erschöpft. Ersetzen der Schlüsselbatterie (Seite
6-45 ).
Der Schlüssel be¿ ndet sich außerhalb des
Betriebsbereichs.
Bringen Sie den Schlüssel in den
Betriebsbereich (Seite 3-8 ). Der Schlüssel be¿ ndet sich im Fahrgastraum
an einer Stelle, an der nicht erfasst werden
kann.
Ein ähnlicher Schlüssel eines anderen
Herstellers be¿ ndet sich im Betriebsbereich
des Schlüssels. Entfernen Sie den Schlüssel eines anderen
Herstellers aus dem Betriebsbereich.
Der Schlüssel wird bei eingeschalteter
Zündung aus dem Fahrzeug genommen und
danach werden alle Türen geschlossen. Bringen Sie den Schlüssel wieder in den
Fahrgastraum zurück.
