Wartung durch Fahrzeughalter
*nur bestimmte Modelle

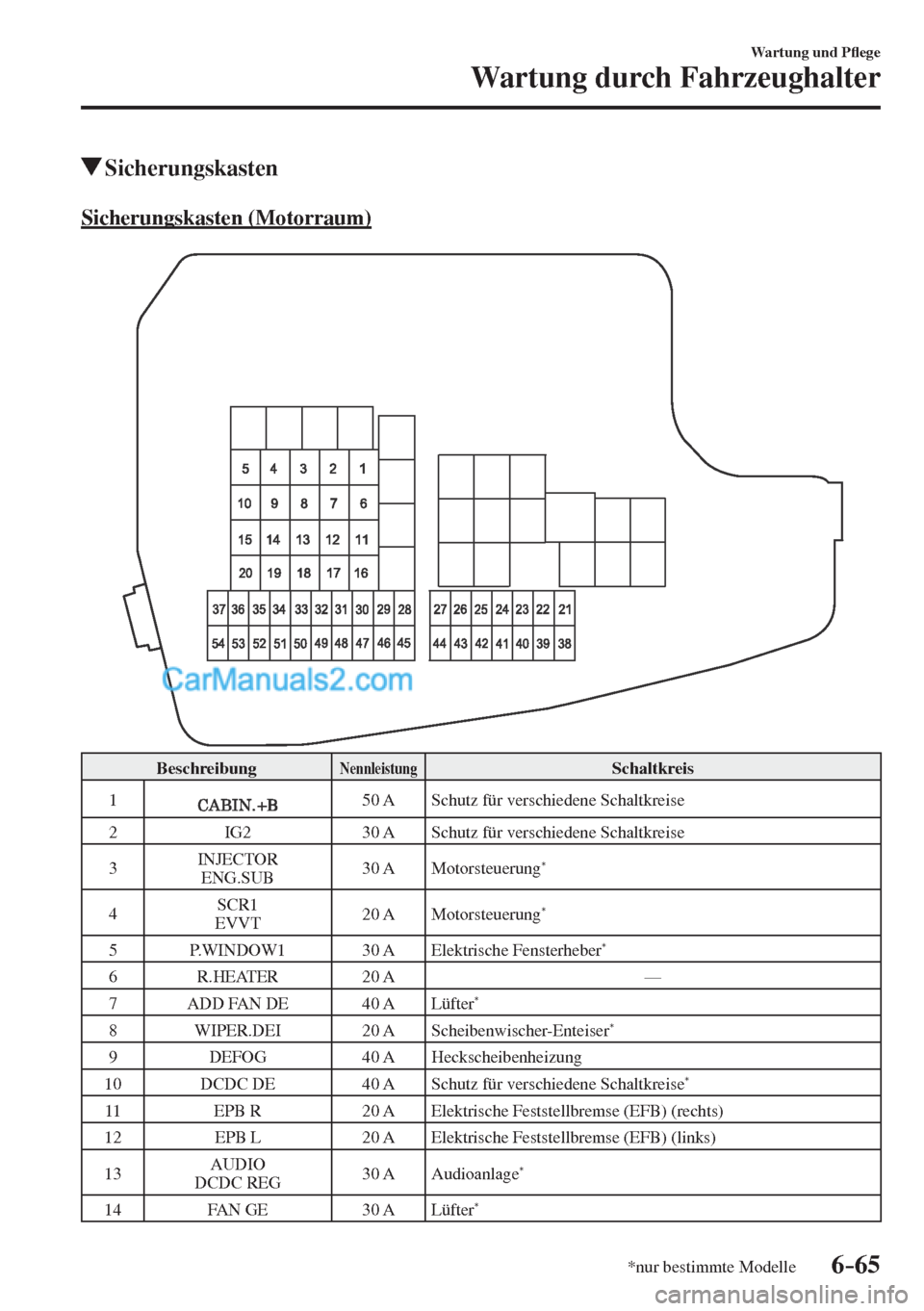

Sicherungskasten
S i c h e r u n g s k a s t e n ( M o t o r r a u m )
Beschreibung Nennleistung Schaltkreis
1
50 A Schutz für verschiedene Schaltkreise
2 IG2 30 A Schutz für verschiedene Schaltkreise
3 INJECTOR
ENG.SUB 30 A Motorsteuerung
*
4 SCR1
E V V T 20 A Motorsteuerung
*
5 P.WINDOW1 30 A Elektrische Fensterheber
*
6 R.HEATER 20 A —
7 ADD FAN DE 40 A Lüfter
*
8 WIPER.DEI 20 A Scheibenwischer-Enteiser *
9 DEFOG 40 A Heckscheibenheizung
10 DCDC DE 40 A Schutz für verschiedene Schaltkreise
*
11 EPB R 20 A Elektrische Feststellbremse (EFB) (rechts)
12 EPB L 20 A Elektrische Feststellbremse (EFB) (links)
13 AUDIO
DCDC REG 30 A Audioanlage
*
14 FAN GE 30 A Lüfter
*
6–66
Wartung und P À ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
Beschreibung Nennleistung Schaltkreis
15 ENG.MAIN 40 A Motorsteuerung
16 ABS/DSC M 50 A ABS, Dynamische Stabilitätskontrolle
17 FAN DE 40 A Lüfter
*
18 WIPER 20 A Windschutzscheibenwischer und Wascher
19 HEATER 40 A Klimaanlage
20 ADD FAN GE 30 A Lüfter
*
21 ENGINE.IG1 7,5 A Motorsteuerung
22 C/U IG1 15 A Schutz für verschiedene Schaltkreise
23 AUDIO2 7,5 A Audioanlage
24 METER2 7,5 A Armaturenbrett
*
25 ENGINE3 15 A Motorsteuerung
26 ENGINE2 15 A Motorsteuerung
27 ENGINE1 15 A Motorsteuerung
28 AT 15 A Getriebesteuerung
* , Zündschalter
29 H/CLEAN 20 A Scheinwerferwascher *
30 A/C 7,5 A Klimaanlage *
31 AT PUMP 15 A Getriebesteuersystem *
32 HORN 15 A Horn
33 R.WIPER 15 A Heckscheibenwischer
34 H/L HI 20 A Fernlicht
35 ST.HEATER 15 A Lenkradheizung
*
36 FOG 15 A Nebelscheinwerfer *
37
7,5 A Motorsteuerung
38 H/L LOW L 15 A Abblendlicht (links)
39 ENGINE4 15 A —
40 — — —
41 METER1 10 A Armaturenbrett
42 SRS1 7,5 A Airbags
43 BOSE 25 A Fahrzeuge mit Bose
® -Audioanlage *
44 AUDIO1 15 A Audioanlage
45 ABS/DSC S 30 A ABS, Dynamische Stabilitätskontrolle
46 FUEL PUMP 15 A Kraftstoffsystem
*
47 FUEL WARM 25 A Kraftstoffheizung *
48 TAIL 15 A Schlussleuchten, Kennzeichenbeleuchtung
49 SCR2
FUEL PUMP2 25 A —
50 HAZARD 25 A Warnblinkleuchten, Blinkleuchten, Schlussleuchten,
Begrenzungsleuchten
51 H/L LOW R 15 A Abblendlicht (rechts)
