2017 MAZDA MODEL CX-5 Betriebsanleitung (in German)

4–130
Beim Fahren
i-ACTIVSENSE
Radarsensoren (hinten)
Die Radarsensoren (hinten) strahlen Radiowellen ab und empfangen die an einem sich von
hinten nähernden Fahrzeug reÀ ektierten Radiowellen wieder. Die Radarsensoren (hinten)
werden ebenfalls von den folgenden Systemen verwendet.



 Spurwechselassistent (BSM)



 Ausparkhilfe (RCTA)
Die Radarsensoren (hinten) sind im hinteren Stoßfänger auf der linken und rechten Seite
eingebaut.
Siehe “Radarsensoren (hinten)” auf Seite 4-253 .
Ultraschallsensoren (hinten)
Die Ultraschallsensoren (hinten) strahlen Ultraschallwellen ab und empfangen die an einem
Hindernis reÀ ektierten Ultraschallwellen hinter dem Fahrzeug ab. Die Ultraschallsensoren
(hinten) werden ebenfalls von den folgenden Systemen verwendet.



 City-Notbremsassistent [rückwärts] (SCBS R)
Die Ultraschallsensoren (hinten) be¿ nden sich im hinteren Stoßfänger.
Siehe “Ultraschallsensoren (hinten)” auf Seite 4-255 .

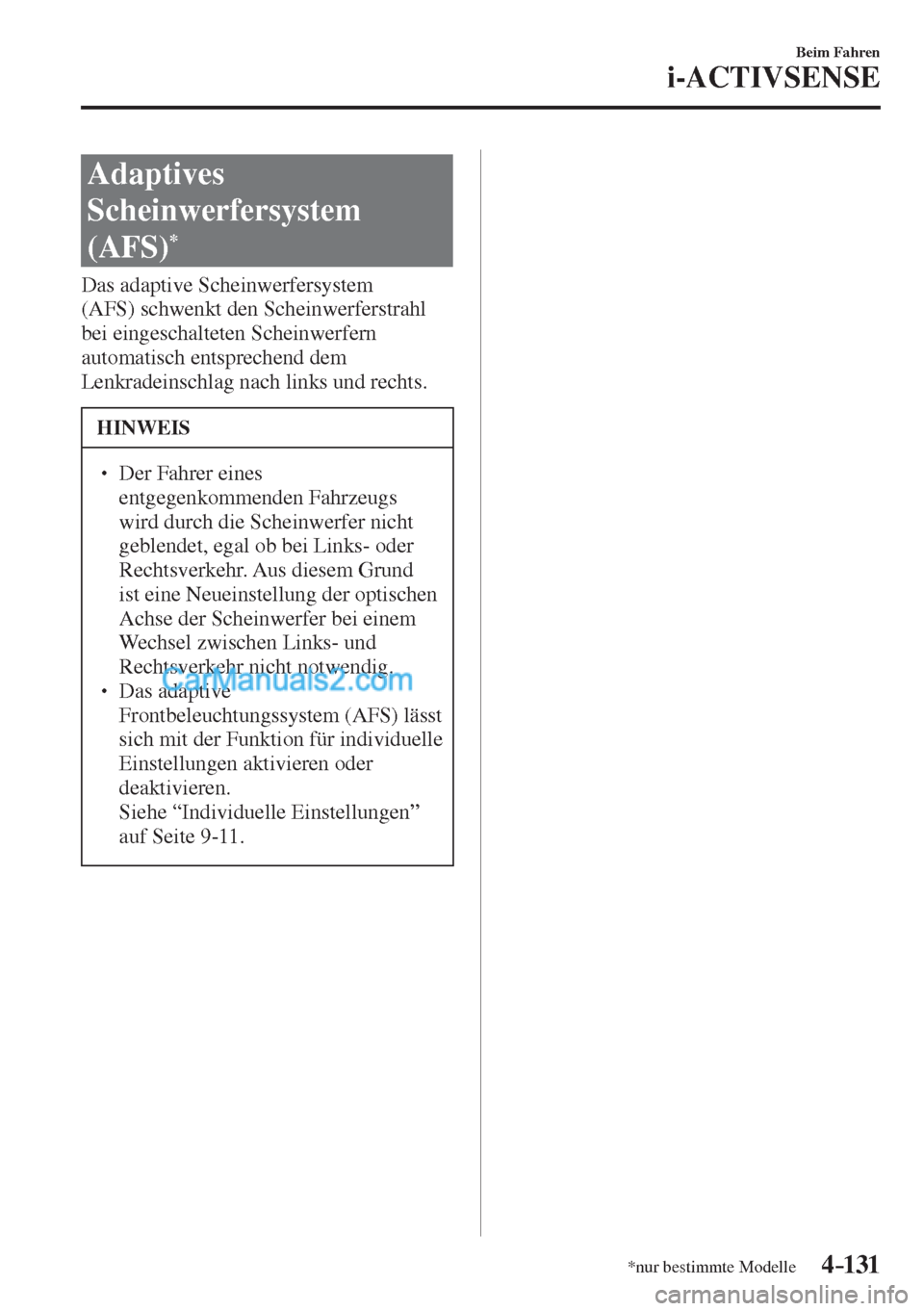

4–131
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
Adaptives
Scheinwerfersystem
(AFS)
*
Das adaptive Scheinwerfersystem
(AFS) schwenkt den Scheinwerferstrahl
bei eingeschalteten Scheinwerfern
automatisch entsprechend dem
Lenkradeinschlag nach links und rechts.
HINWEIS
  Der Fahrer eines
entgegenkommenden Fahrzeugs
wird durch die Scheinwerfer nicht
geblendet, egal ob bei Links- oder
Rechtsverkehr. Aus diesem Grund
ist eine Neueinstellung der optischen
Achse der Scheinwerfer bei einem
Wechsel zwischen Links- und
Rechtsverkehr nicht notwendig.
  Das adaptive
Frontbeleuchtungssystem (AFS) lässt
sich mit der Funktion für individuelle
Einstellungen aktivieren oder
deaktivieren.
 Siehe “Individuelle Einstellungen”
auf Seite 9-11 .

4–132
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
Fernlichtautomatik (HBC) *
Mit der Fernlichtautomatik (HBC) werden bei Dunkelheit die Bedingungen vor dem
Fahrzeug mit der FSC-Kamera erfasst, um automatisch zwischen dem Fernlicht und dem
Abblendlicht umzuschalten.
Siehe “Warn- und Anzeigeleuchten” auf Seite 4-52 .
Bei einer Fahrgeschwindigkeit von ungefähr 30 km/h oder höher wird das Fernlicht
eingeschaltet, wenn sich vor Ihrem Fahrzeug kein anderes Fahrzeug be¿ ndet und kein
Fahrzeug entgegenkommt.
Mit dem System wird beim Auftreten von einer der folgenden Bedingungen auf das
Abblendlicht umgeschaltet:



 Das System erfasst ein Fahrzeug oder die Scheinwerfer bzw. die Beleuchtung eines
entgegenkommenden Fahrzeugs.



 Fahren auf Straßen mit Straßenbeleuchtung oder auf Straßen in gut beleuchteten Städten.



 Bei einer Fahrgeschwindigkeit von weniger als ungefähr 20 km/h.

Frontkamera Die Erfassungsreichweite der
Frontkamera hängt von den
Umgebungsbedingungen ab.

Die Warn- bzw. Kontrollleuchte wird bei einer Systemstörung eingeschaltet.
Siehe “Warndisplay/Warnleuchten” auf Seite 4-53 .
VORSICHT
  An der Fahrzeughöhe und an den Scheinwerfern dürfen keine Änderungen
vorgenommen werden und die Kamera darf nicht entfernt werden, weil das System
sonst nicht mehr normal funktionieren kann.
  Verlassen Sie sich nicht zu stark auf die Fernlichtautomatik und fahren Sie vorsichtig
unter sorgfältiger Beachtung der Sicherheit. Falls notwendig, nehmen Sie die
Umschaltung zwischen Fern- und Abblendlicht manuell vor.

4–133
Beim Fahren
i-ACTIVSENSE
HINWEIS
Der Umschaltzeitpunkt der Scheinwerfer ändert sich unter den folgenden Bedingungen.
Falls die Scheinwerfer nicht richtig umgeschaltet werden, müssen Sie die Umschaltung
zwischen Fern- und Abblendlicht manuell, entsprechend den Sichtverhältnissen und den
Straßen- und Verkehrsbedingungen vornehmen.

 Bei Anwesenheit von Lichtquellen, wie Straßenlampen, beleuchteten Plakaten oder
Verkehrssignalen.
  Bei Anwesenheit von lichtreÀ ektierenden Gegenständen in der Umgebung, wie bei
reÀ ektierenden Flächen und Zeichen.

 Bei schlechten Sichtverhältnissen im Regen, Schnee und bei Nebel.
 Beim Fahren auf kurvenreichen Straßen oder in hügeligem Gelände.
 Falls die Scheinwerfer bzw. Schlussleuchten der Fahrzeuge vor Ihnen oder auf der
Gegenfahrbahn dunkel oder nicht eingeschaltet sind.
  Bei nicht ausreichender Dunkelheit wie bei Morgen- oder Abenddämmerung.
 Bei starker Beladung des Gepäckraums oder wenn sich Passagiere auf den Rücksitzen
be¿ nden.

 Bei schlechten Sichtverhältnissen, wenn von den Rädern des vorausfahrenden
Fahrzeug Wasser auf die Windschutzscheibe gespritzt wird.

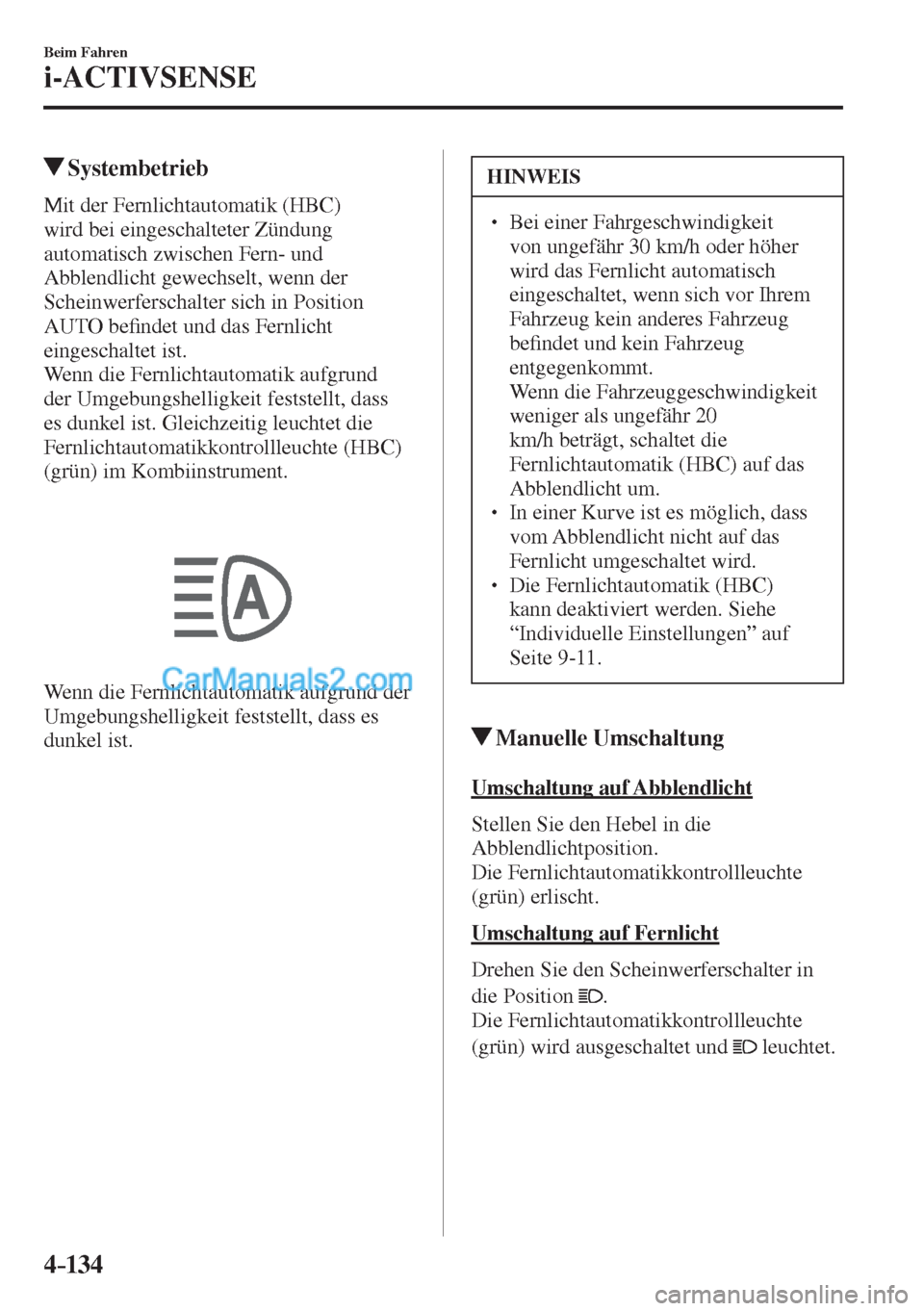

4–134
Beim Fahren
i-ACTIVSENSE
Systembetrieb
Mit der Fernlichtautomatik (HBC)
wird bei eingeschalteter Zündung
automatisch zwischen Fern- und
Abblendlicht gewechselt, wenn der
Scheinwerferschalter sich in Position
AUTO be¿ ndet und das Fernlicht
eingeschaltet ist.
Wenn die Fernlichtautomatik aufgrund
der Umgebungshelligkeit feststellt, dass
es dunkel ist. Gleichzeitig leuchtet die
Fernlichtautomatikkontrollleuchte (HBC)
(grün) im Kombiinstrument.



Wenn die Fernlichtautomatik aufgrund der
Umgebungshelligkeit feststellt, dass es
dunkel ist.
HINWEIS
  Bei einer Fahrgeschwindigkeit
von ungefähr 30 km/h oder höher
wird das Fernlicht automatisch
eingeschaltet, wenn sich vor Ihrem
Fahrzeug kein anderes Fahrzeug
be¿ ndet und kein Fahrzeug
entgegenkommt.
 Wenn die Fahrzeuggeschwindigkeit
weniger als ungefähr 20
km/h beträgt, schaltet die
Fernlichtautomatik (HBC) auf das
Abblendlicht um.
  In einer Kurve ist es möglich, dass
vom Abblendlicht nicht auf das
Fernlicht umgeschaltet wird.
  Die Fernlichtautomatik (HBC)
kann deaktiviert werden. Siehe
“Individuelle Einstellungen” auf
Seite 9-11 .
Manuelle Umschaltung
Umschaltung auf Abblendlicht
Stellen Sie den Hebel in die
Abblendlichtposition.
Die Fernlichtautomatikkontrollleuchte
(grün) erlischt.
Umschaltung auf Fernlicht
Drehen Sie den Scheinwerferschalter in
die Position
.
Die Fernlichtautomatikkontrollleuchte
(grün) wird ausgeschaltet und
leuchtet.

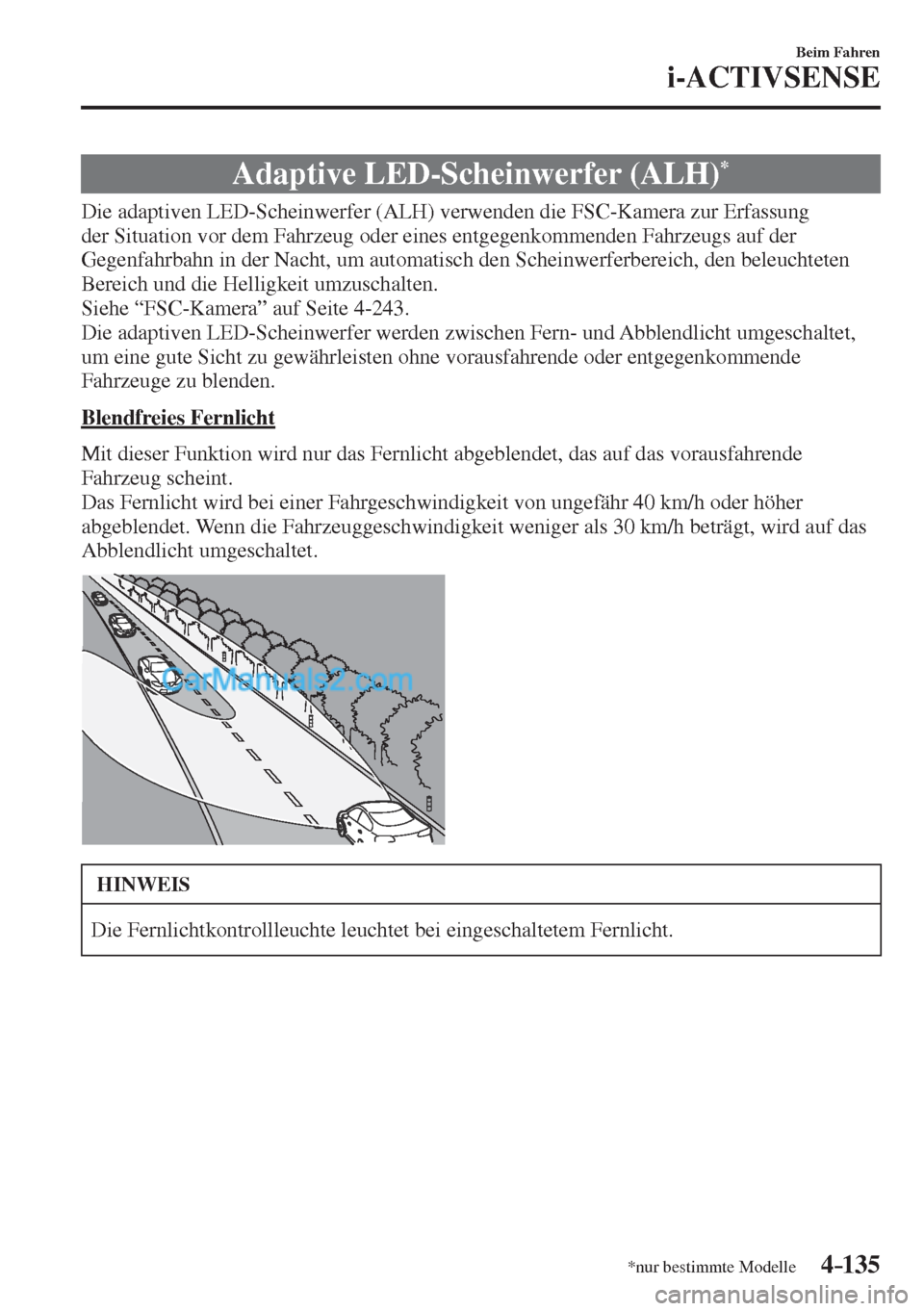

4–135
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
Adaptive LED-Scheinwerfer (ALH) *
Die adaptiven LED-Scheinwerfer (ALH) verwenden die FSC-Kamera zur Erfassung
der Situation vor dem Fahrzeug oder eines entgegenkommenden Fahrzeugs auf der
Gegenfahrbahn in der Nacht, um automatisch den Scheinwerferbereich, den beleuchteten
Bereich und die Helligkeit umzuschalten.
Siehe “FSC-Kamera” auf Seite 4-243 .
Die adaptiven LED-Scheinwerfer werden zwischen Fern- und Abblendlicht umgeschaltet,
um eine gute Sicht zu gewährleisten ohne vorausfahrende oder entgegenkommende
Fahrzeuge zu blenden.
Blendfreies Fernlicht
Mit dieser Funktion wird nur das Fernlicht abgeblendet, das auf das vorausfahrende
Fahrzeug scheint.
Das Fernlicht wird bei einer Fahrgeschwindigkeit von ungefähr 40 km/h oder höher
abgeblendet. Wenn die Fahrzeuggeschwindigkeit weniger als 30 km/h beträgt, wird auf das
Abblendlicht umgeschaltet.


HINWEIS
Die Fernlichtkontrollleuchte leuchtet bei eingeschaltetem Fernlicht.

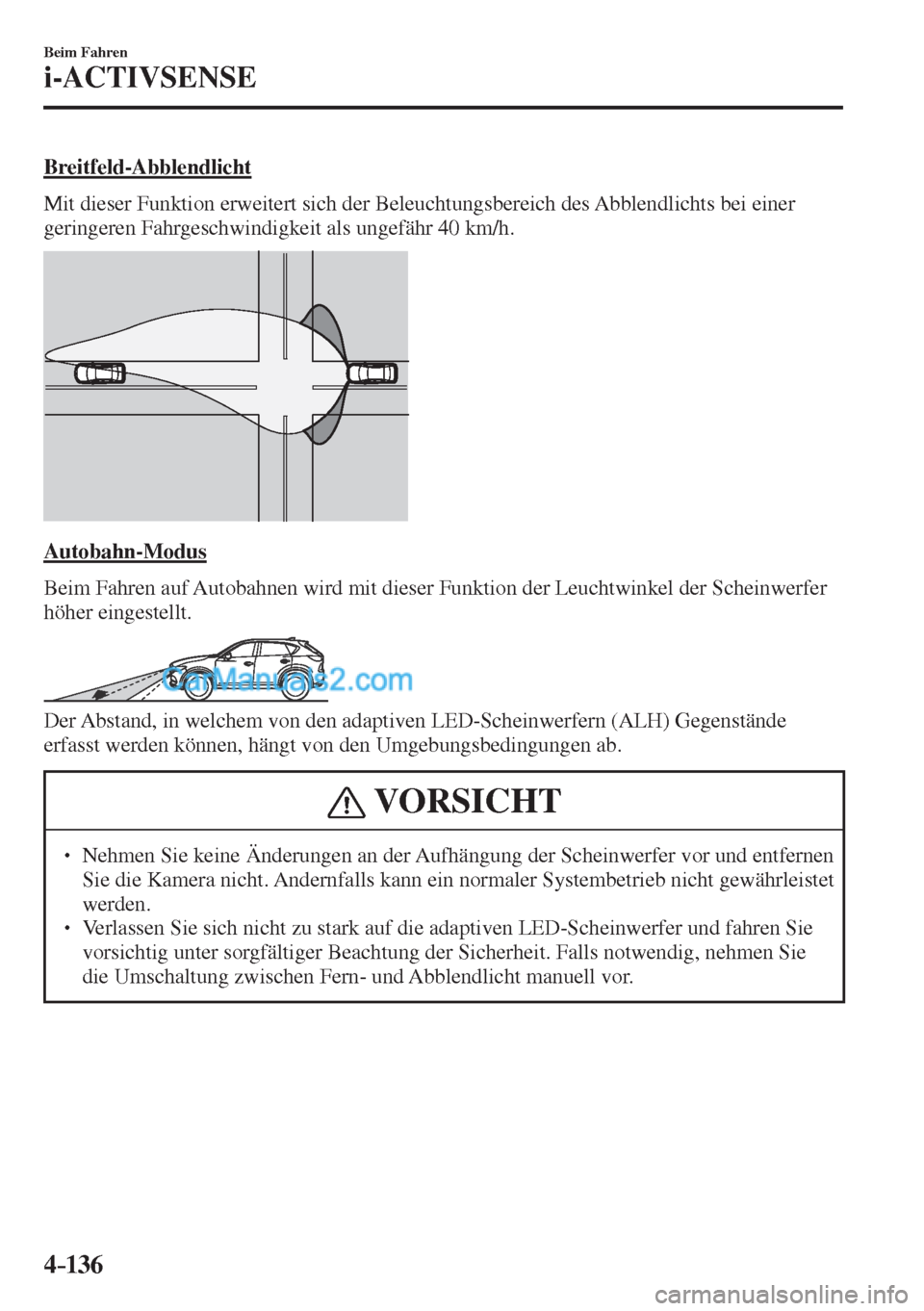

4–136
Beim Fahren
i-ACTIVSENSE
Breitfeld-Abblendlicht
Mit dieser Funktion erweitert sich der Beleuchtungsbereich des Abblendlichts bei einer
geringeren Fahrgeschwindigkeit als ungefähr 40 km/h.


Autobahn-Modus
Beim Fahren auf Autobahnen wird mit dieser Funktion der Leuchtwinkel der Scheinwerfer
höher eingestellt.


Der Abstand, in welchem von den adaptiven LED-Scheinwerfern (ALH) Gegenstände
erfasst werden können, hängt von den Umgebungsbedingungen ab.
VORSICHT
  Nehmen Sie keine Änderungen an der Aufhängung der Scheinwerfer vor und entfernen
Sie die Kamera nicht. Andernfalls kann ein normaler Systembetrieb nicht gewährleistet
werden.
  Verlassen Sie sich nicht zu stark auf die adaptiven LED-Scheinwerfer und fahren Sie
vorsichtig unter sorgfältiger Beachtung der Sicherheit. Falls notwendig, nehmen Sie
die Umschaltung zwischen Fern- und Abblendlicht manuell vor.

4–137
Beim Fahren
i-ACTIVSENSE
HINWEIS
Unter den folgenden Bedingungen funktionieren die adaptiven LED-Scheinwerfer (ALH)
nicht normal. Schalten Sie zwischen Fern- und Abblendlicht entsprechend der Sicht und
der Straßen- und Verkehrsbedingungen um.

 Bei Anwesenheit von anderen Lichtquellen, wie Straßenlampen, beleuchteten Plakaten
oder Verkehrssignalen.
  Bei Anwesenheit von lichtreÀ ektierenden Gegenständen in der Umgebung, wie bei
reÀ ektierenden Flächen und Zeichen.

 Bei schlechten Sichtverhältnissen im Regen, Schnee und bei Nebel.
 Beim Fahren auf kurvenreichen Straßen oder in hügeligem Gelände.
 Falls die Scheinwerfer bzw. Schlussleuchten der vorausfahrenden Fahrzeuge oder der
Fahrzeuge auf der Gegenfahrbahn dunkel oder nicht eingeschaltet sind.
  Bei nicht ausreichender Dunkelheit wie bei Morgen- oder Abenddämmerung.
 Bei starker Beladung des Gepäckraums oder wenn sich Passagiere auf den Rücksitzen
be¿ nden.

 Bei schlechten Sichtverhältnissen, wenn von den Rädern des vorausfahrenden
Fahrzeug Wasser auf die Windschutzscheibe gespritzt wird.
Systembetrieb
Nach dem Umschalten der Zündung auf
ON und wenn sich der
Scheinwerferschalter in der Position

be¿ ndet, wird das Fernlicht eingeschaltet.
Die ALH-Kontrollleuchte (grün) im
Kombiinstrument erlischt.

Das ALH erfasst den Nachtzustand
aufgrund der Umgebungshelligkeit.
Der Betrieb des Systems wird
abgebrochen, wenn der
Scheinwerferschalter in eine andere
Position als
gestellt wird, wenn
manuell auf das Abblendlicht umgeschaltet
wird oder wenn die Lichthupe betätigt
wird.
HINWEIS
Die Funktion ALH kann deaktiviert
werden.
Siehe “Individuelle Einstellungen” auf
Seite 9-11 .
