2017 MAZDA MODEL CX-5 Betriebsanleitung (in German)

3–48
Vor dem Losfahren
Spiegel
*nur bestimmte Modelle
Automatischer Klappmechanismus *
Der automatische Klappmechanismus
funktioniert, wenn die Zündung auf ACC
oder OFF gestellt wird.
Wenn der Schalter zum automatischen
Klappen der Außenspiegel in die Position
AUTO (Neutralposition) gedrückt wird,
werden die Außenspiegel beim Verriegeln
und Entriegeln der Türen automatisch ein-
bzw. ausgeklappt.
Wenn die Zündung auf ON gestellt oder
der Motor angelassen wird, werden die
Außenspiegel automatisch ausgeklappt.
HINWEIS
Bei kaltem Wetter ist es möglich, dass
die Außenspiegel nicht automatisch ein-
und ausgeklappt werden können.
Falls sich die Außenspiegel nicht
automatisch ein- und ausklappen lassen,
entfernen Sie das Eis bzw. den Schnee
und drücken Sie die obere oder untere
Seite des Außenspiegelklappschalters,
um die Spiegel ein- oder auszuklappen.
Spiegelbetätigung bei abgestelltem
Motor
*
Die Außenspiegel lassen sich bis ungefähr
40 Sekunden nach dem Zurückstellen der
Zündung von ON auf aus betätigen.
Rückspiegel
WARNUNG
Stapeln Sie kein Gepäck über die
Sitzlehnenhöhe hinaus:
Hoch aufgestapeltes Gepäck ist
gefährlich. Wegen der auftretenden
Sichtbehinderung besteht bei einem
Fahrspurwechsel die Möglichkeit mit
einem anderen Fahrzeug zusammen zu
stoßen.
Einstellen des Rückspiegels
Stellen Sie den Innenspiegel vor dem
Losfahren in der Tagesstellung auf die
Mitte des Heckfensters ein.



HINWEIS
Nehmen Sie die Einstellung für den
manuellen Blendschutzspiegel in der
Tagesposition vor.

3–49
Vor dem Losfahren
Spiegel
Blendschutz
Manueller Blendschutzspiegel
Drücken Sie den Stellhebel zum Fahren
am Tag nach vorne. Ziehen Sie den
Hebel für den Blendschutz von folgenden
Fahrzeugen zurück.


Spiegelabblendhebel
Ta g Nacht
Abblendautomatikspiegel
Der Spiegel mit automatischem
Blendschutz vermindert automatisch die
Blendung durch die Scheinwerfer von
folgenden Fahrzeugen, wenn die Zündung
auf ON gestellt ist.
HINWEIS
  Verwenden Sie kein Scheibenreiniger
und hängen Sie keine Gegenstände
am oder um den Lichtsensor auf. Die
Emp¿ ndlichkeit des Lichtsensors
kann beeinträchtigt werden, so dass
er nicht normal funktioniert.

Lichtsensor
  Die automatische
Blendschutzfunktion wird
deaktiviert, wenn die Zündung auf
ON gestellt ist und der Schalt- bzw.
Wählhebel in den Rückwärtsgang
bzw. die Rückfahrstufe gestellt wird.

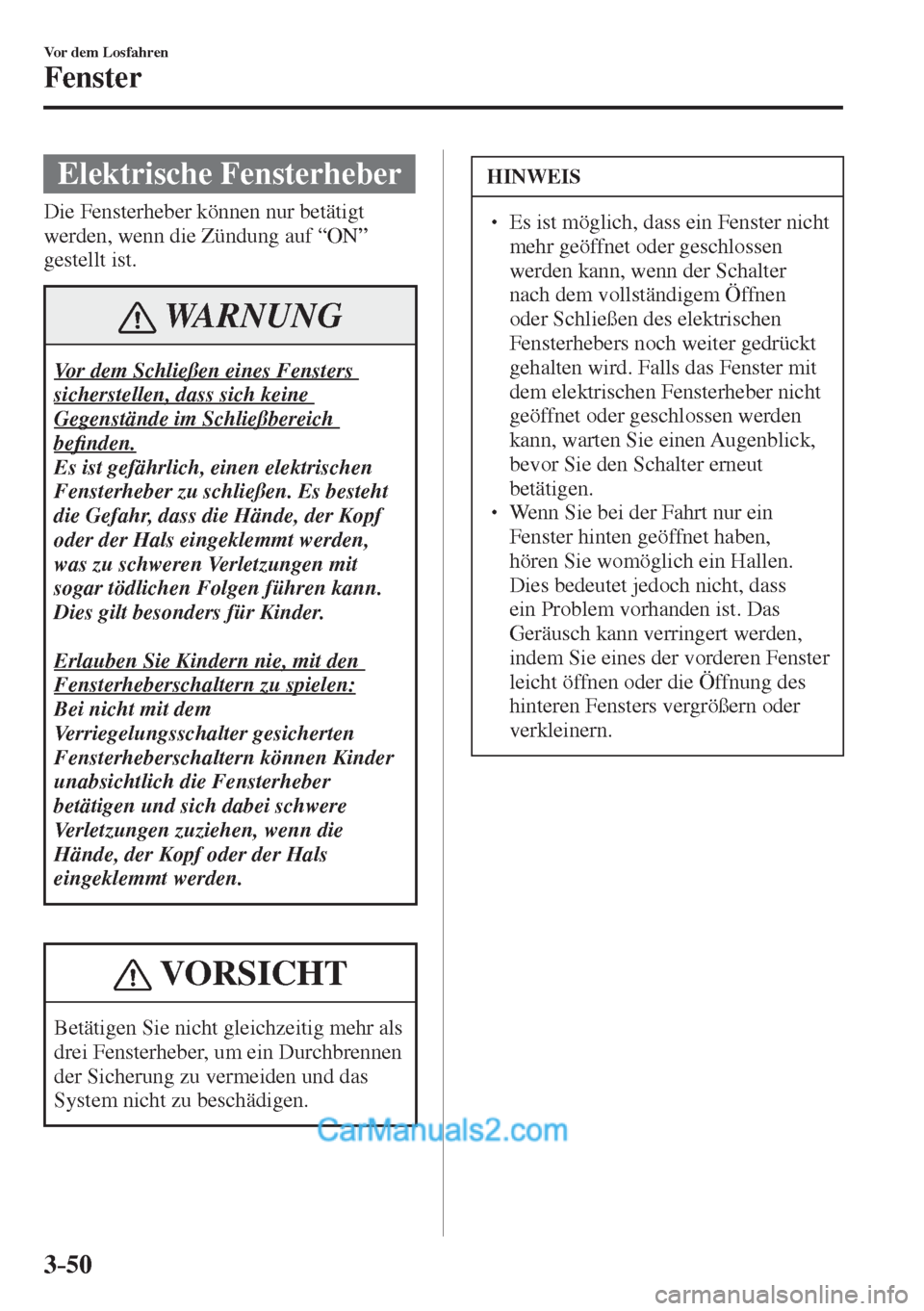

3–50
Vor dem Losfahren
Fenster
Elektrische Fensterheber
Die Fensterheber können nur betätigt
werden, wenn die Zündung auf “ON”
gestellt ist.
WARNUNG
Vor dem Schließen eines Fensters
sicherstellen, dass sich keine
Gegenstände im Schließbereich
be¿ nden.
Es ist gefährlich, einen elektrischen
Fensterheber zu schließen. Es besteht
die Gefahr, dass die Hände, der Kopf
oder der Hals eingeklemmt werden,
was zu schweren Verletzungen mit
sogar tödlichen Folgen führen kann.
Dies gilt besonders für Kinder.

Erlauben Sie Kindern nie, mit den
Fensterheberschaltern zu spielen:
Bei nicht mit dem
Verriegelungsschalter gesicherten
Fensterheberschaltern können Kinder
unabsichtlich die Fensterheber
betätigen und sich dabei schwere
Verletzungen zuziehen, wenn die
Hände, der Kopf oder der Hals
eingeklemmt werden.
VORSICHT
Betätigen Sie nicht gleichzeitig mehr als
drei Fensterheber, um ein Durchbrennen
der Sicherung zu vermeiden und das
System nicht zu beschädigen.
HINWEIS
  Es ist möglich, dass ein Fenster nicht
mehr geöffnet oder geschlossen
werden kann, wenn der Schalter
nach dem vollständigem Öffnen
oder Schließen des elektrischen
Fensterhebers noch weiter gedrückt
gehalten wird. Falls das Fenster mit
dem elektrischen Fensterheber nicht
geöffnet oder geschlossen werden
kann, warten Sie einen Augenblick,
bevor Sie den Schalter erneut
betätigen.
  Wenn Sie bei der Fahrt nur ein
Fenster hinten geöffnet haben,
hören Sie womöglich ein Hallen.
Dies bedeutet jedoch nicht, dass
ein Problem vorhanden ist. Das
Geräusch kann verringert werden,
indem Sie eines der vorderen Fenster
leicht öffnen oder die Öffnung des
hinteren Fensters vergrößern oder
verkleinern.

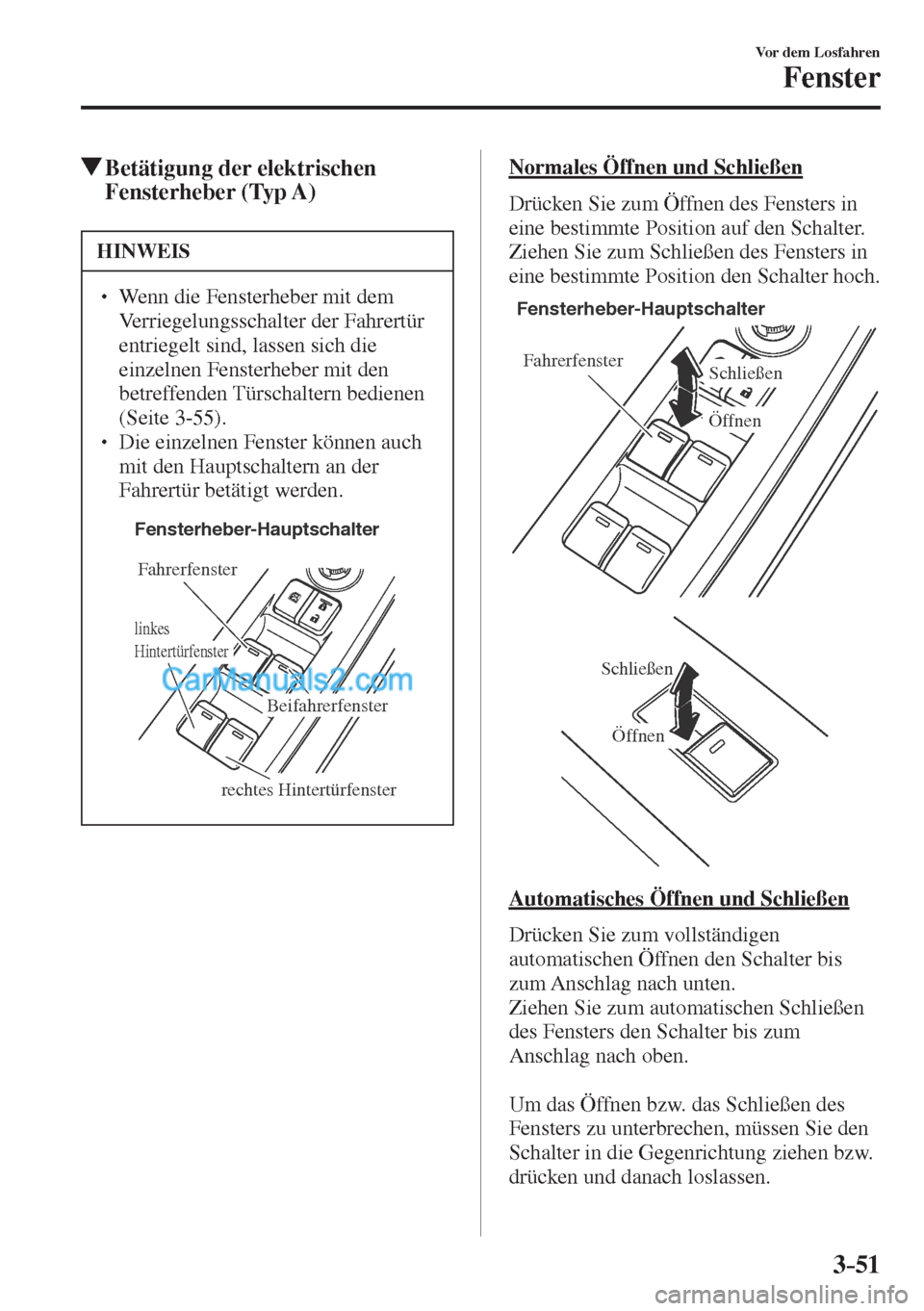

3–51
Vor dem Losfahren
Fenster
Betätigung der elektrischen
Fensterheber (Typ A)
HINWEIS
  Wenn die Fensterheber mit dem
Verriegelungsschalter der Fahrertür
entriegelt sind, lassen sich die
einzelnen Fensterheber mit den
betreffenden Türschaltern bedienen
(Seite 3-55 ).

 Die einzelnen Fenster können auch
mit den Hauptschaltern an der
Fahrertür betätigt werden.
rechtes HintertürfensterBeifahrerfenster Fahrerfenster Fensterheber-Hauptschalter
linkes
Hintertürfenster

Normales Öffnen und Schließen
Drücken Sie zum Öffnen des Fensters in
eine bestimmte Position auf den Schalter.
Ziehen Sie zum Schließen des Fensters in
eine bestimmte Position den Schalter hoch.

Fahrerfenster
Öffnen Schließen Fensterheber-Hauptschalter


Öffnen Schließen

Automatisches Öffnen und Schließen
Drücken Sie zum vollständigen
automatischen Öffnen den Schalter bis
zum Anschlag nach unten.
Ziehen Sie zum automatischen Schließen
des Fensters den Schalter bis zum
Anschlag nach oben.

Um das Öffnen bzw. das Schließen des
Fensters zu unterbrechen, müssen Sie den
Schalter in die Gegenrichtung ziehen bzw.
drücken und danach loslassen.

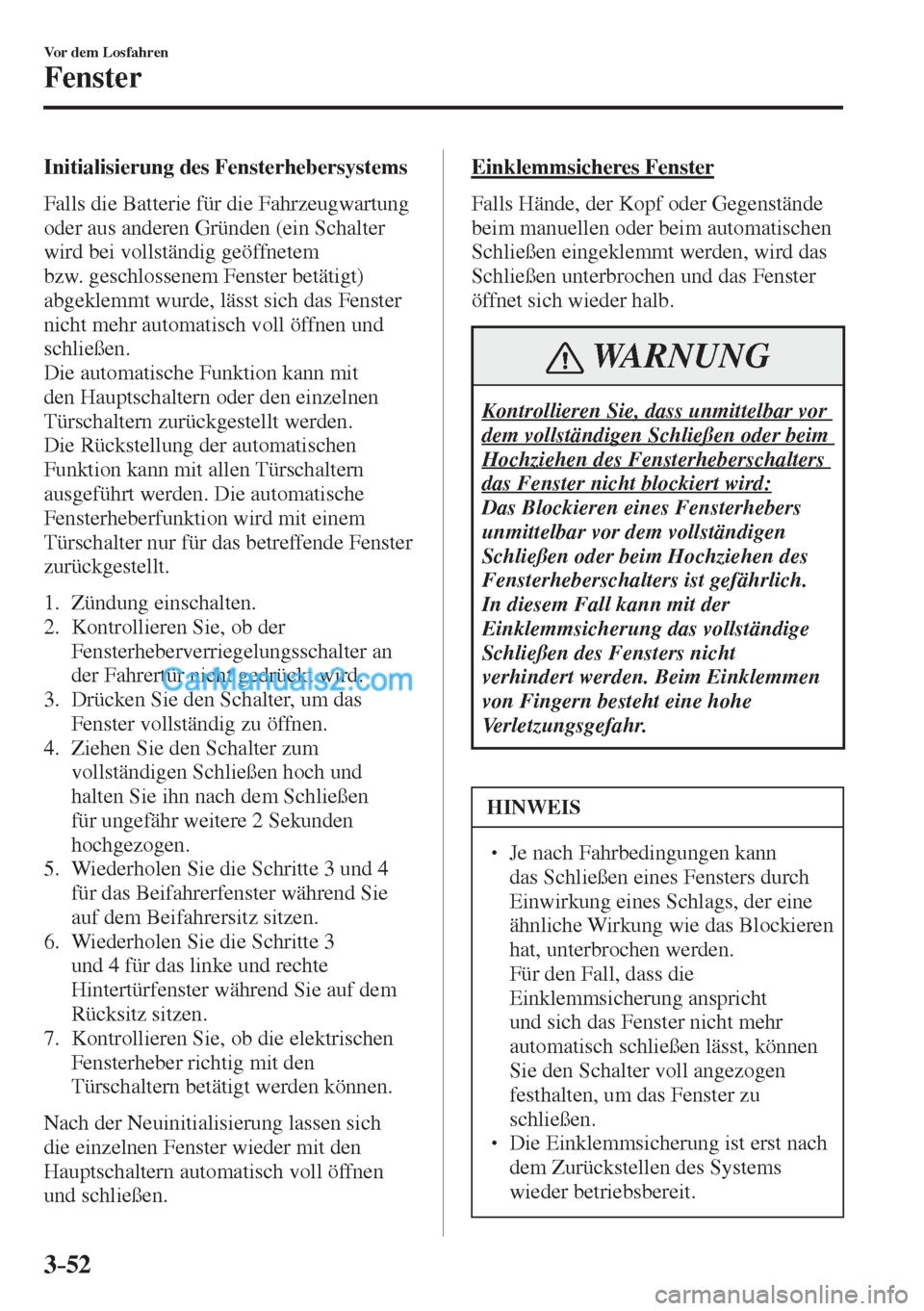

3–52
Vor dem Losfahren
Fenster
Initialisierung des Fensterhebersystems
Falls die Batterie für die Fahrzeugwartung
oder aus anderen Gründen (ein Schalter
wird bei vollständig geöffnetem
bzw. geschlossenem Fenster betätigt)
abgeklemmt wurde, lässt sich das Fenster
nicht mehr automatisch voll öffnen und
schließen.
Die automatische Funktion kann mit
den Hauptschaltern oder den einzelnen
Türschaltern zurückgestellt werden.
Die Rückstellung der automatischen
Funktion kann mit allen Türschaltern
ausgeführt werden. Die automatische
Fensterheberfunktion wird mit einem
Türschalter nur für das betreffende Fenster
zurückgestellt.

1. Zündung einschalten.
2. Kontrollieren Sie, ob der
Fensterheberverriegelungsschalter an
der Fahrertür nicht gedrückt wird.
3. Drücken Sie den Schalter, um das
Fenster vollständig zu öffnen.
4. Ziehen Sie den Schalter zum
vollständigen Schließen hoch und
halten Sie ihn nach dem Schließen
für ungefähr weitere 2 Sekunden
hochgezogen.
5. Wiederholen Sie die Schritte 3 und 4
für das Beifahrerfenster während Sie
auf dem Beifahrersitz sitzen.
6. Wiederholen Sie die Schritte 3
und 4 für das linke und rechte
Hintertürfenster während Sie auf dem
Rücksitz sitzen.
7. Kontrollieren Sie, ob die elektrischen
Fensterheber richtig mit den
Türschaltern betätigt werden können.

Nach der Neuinitialisierung lassen sich
die einzelnen Fenster wieder mit den
Hauptschaltern automatisch voll öffnen
und schließen.
Einklemmsicheres Fenster
Falls Hände, der Kopf oder Gegenstände
beim manuellen oder beim automatischen
Schließen eingeklemmt werden, wird das
Schließen unterbrochen und das Fenster
öffnet sich wieder halb.
WARNUNG
Kontrollieren Sie, dass unmittelbar vor
dem vollständigen Schließen oder beim
Hochziehen des Fensterheberschalters
das Fenster nicht blockiert wird:
Das Blockieren eines Fensterhebers
unmittelbar vor dem vollständigen
Schließen oder beim Hochziehen des
Fensterheberschalters ist gefährlich.
In diesem Fall kann mit der
Einklemmsicherung das vollständige
Schließen des Fensters nicht
verhindert werden. Beim Einklemmen
von Fingern besteht eine hohe
Verletzungsgefahr.
HINWEIS
  Je nach Fahrbedingungen kann
das Schließen eines Fensters durch
Einwirkung eines Schlags, der eine
ähnliche Wirkung wie das Blockieren
hat, unterbrochen werden.
 Für den Fall, dass die
Einklemmsicherung anspricht
und sich das Fenster nicht mehr
automatisch schließen lässt, können
Sie den Schalter voll angezogen
festhalten, um das Fenster zu
schließen.
  Die Einklemmsicherung ist erst nach
dem Zurückstellen des Systems
wieder betriebsbereit.

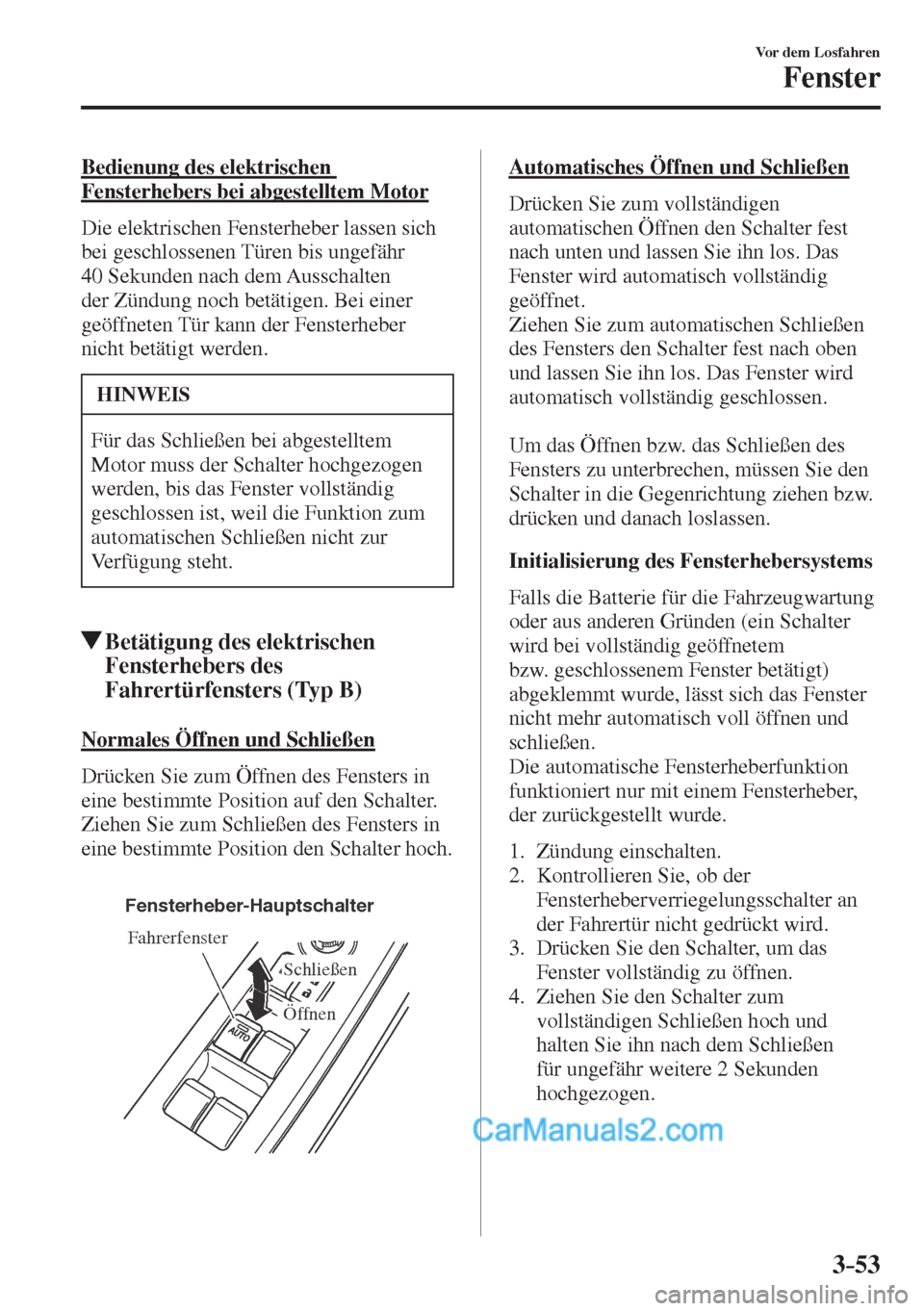

3–53
Vor dem Losfahren
Fenster
Bedienung des elektrischen
Fensterhebers bei abgestelltem Motor
Die elektrischen Fensterheber lassen sich
bei geschlossenen Türen bis ungefähr
40 Sekunden nach dem Ausschalten
der Zündung noch betätigen. Bei einer
geöffneten Tür kann der Fensterheber
nicht betätigt werden.
HINWEIS
Für das Schließen bei abgestelltem
Motor muss der Schalter hochgezogen
werden, bis das Fenster vollständig
geschlossen ist, weil die Funktion zum
automatischen Schließen nicht zur
Verfügung steht.
Betätigung des elektrischen
Fensterhebers des
Fahrertürfensters (Typ B)
Normales Öffnen und Schließen
Drücken Sie zum Öffnen des Fensters in
eine bestimmte Position auf den Schalter.
Ziehen Sie zum Schließen des Fensters in
eine bestimmte Position den Schalter hoch.


Fahrerfenster
Öffnen Schließen Fensterheber-Hauptschalter

Automatisches Öffnen und Schließen
Drücken Sie zum vollständigen
automatischen Öffnen den Schalter fest
nach unten und lassen Sie ihn los. Das
Fenster wird automatisch vollständig
geöffnet.
Ziehen Sie zum automatischen Schließen
des Fensters den Schalter fest nach oben
und lassen Sie ihn los. Das Fenster wird
automatisch vollständig geschlossen.

Um das Öffnen bzw. das Schließen des
Fensters zu unterbrechen, müssen Sie den
Schalter in die Gegenrichtung ziehen bzw.
drücken und danach loslassen.
Initialisierung des Fensterhebersystems
Falls die Batterie für die Fahrzeugwartung
oder aus anderen Gründen (ein Schalter
wird bei vollständig geöffnetem
bzw. geschlossenem Fenster betätigt)
abgeklemmt wurde, lässt sich das Fenster
nicht mehr automatisch voll öffnen und
schließen.
Die automatische Fensterheberfunktion
funktioniert nur mit einem Fensterheber,
der zurückgestellt wurde.

1. Zündung einschalten.
2. Kontrollieren Sie, ob der
Fensterheberverriegelungsschalter an
der Fahrertür nicht gedrückt wird.
3. Drücken Sie den Schalter, um das
Fenster vollständig zu öffnen.
4. Ziehen Sie den Schalter zum
vollständigen Schließen hoch und
halten Sie ihn nach dem Schließen
für ungefähr weitere 2 Sekunden
hochgezogen.

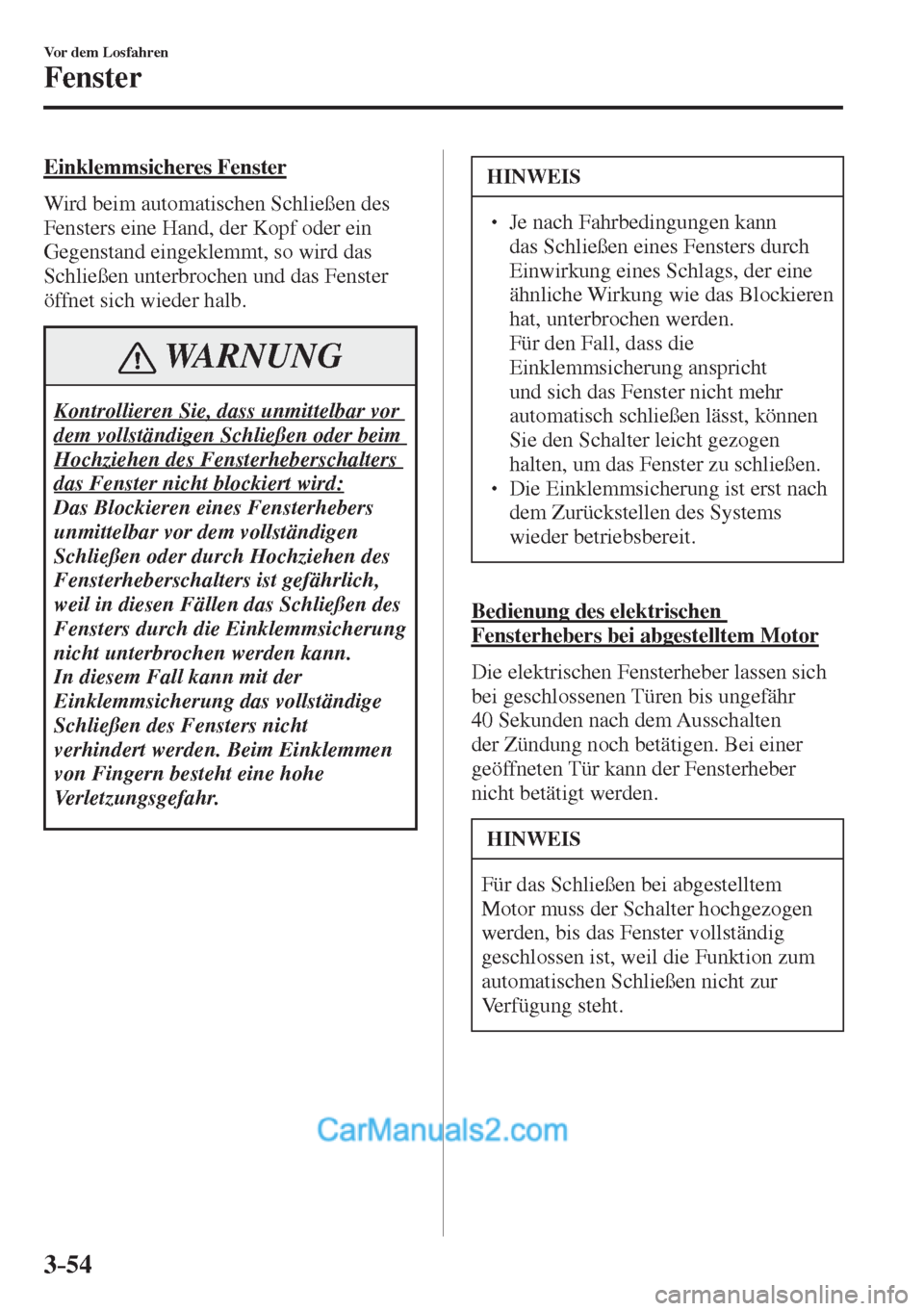

3–54
Vor dem Losfahren
Fenster
Einklemmsicheres Fenster
Wird beim automatischen Schließen des
Fensters eine Hand, der Kopf oder ein
Gegenstand eingeklemmt, so wird das
Schließen unterbrochen und das Fenster
öffnet sich wieder halb.
WARNUNG
Kontrollieren Sie, dass unmittelbar vor
dem vollständigen Schließen oder beim
Hochziehen des Fensterheberschalters
das Fenster nicht blockiert wird:
Das Blockieren eines Fensterhebers
unmittelbar vor dem vollständigen
Schließen oder durch Hochziehen des
Fensterheberschalters ist gefährlich,
weil in diesen Fällen das Schließen des
Fensters durch die Einklemmsicherung
nicht unterbrochen werden kann.
In diesem Fall kann mit der
Einklemmsicherung das vollständige
Schließen des Fensters nicht
verhindert werden. Beim Einklemmen
von Fingern besteht eine hohe
Verletzungsgefahr.
HINWEIS
  Je nach Fahrbedingungen kann
das Schließen eines Fensters durch
Einwirkung eines Schlags, der eine
ähnliche Wirkung wie das Blockieren
hat, unterbrochen werden.
 Für den Fall, dass die
Einklemmsicherung anspricht
und sich das Fenster nicht mehr
automatisch schließen lässt, können
Sie den Schalter leicht gezogen
halten, um das Fenster zu schließen.
  Die Einklemmsicherung ist erst nach
dem Zurückstellen des Systems
wieder betriebsbereit.
Bedienung des elektrischen
Fensterhebers bei abgestelltem Motor
Die elektrischen Fensterheber lassen sich
bei geschlossenen Türen bis ungefähr
40 Sekunden nach dem Ausschalten
der Zündung noch betätigen. Bei einer
geöffneten Tür kann der Fensterheber
nicht betätigt werden.
HINWEIS
Für das Schließen bei abgestelltem
Motor muss der Schalter hochgezogen
werden, bis das Fenster vollständig
geschlossen ist, weil die Funktion zum
automatischen Schließen nicht zur
Verfügung steht.

3–55
Vor dem Losfahren
Fenster
Betätigung des elektrischen
Fensterhebers des
Beifahrerfensters (Typ B)
Drücken Sie zum Öffnen des Fensters in
eine bestimmte Position auf den Schalter.
Ziehen Sie zum Schließen des Fensters in
eine bestimmte Position den Schalter hoch.


Schließen
Öffnen

HINWEIS
  Die elektrischen Fensterheber
lassen sich betätigen, wenn
die Fensterheber mit dem
Fensterheberverriegelungsschalter
entriegelt sind.
  Die Fenster lassen sich mit den
Hauptschaltern der Fahrertür öffnen
und schließen.

linkes Hintertürfenster
rechtes Hintertürfenster
Beifahrerfenster Fahrerfenster
Fensterheber-Hauptschalter

Fensterheberverriegelungsschalter
Mit dieser Funktion wird der Betrieb
der elektrischen Fensterheber, außer
für das Fahrerfenster, gesperrt. Stellen
Sie bei Anwesenheit von Kindern
im Fahrzeug diesen Schalter in die
Verriegelungsposition.
Verriegelungsposition (Taste
eingerastet):
Nur der Fensterheber des Fahrerfensters
lässt sich betätigen.
Entriegelungsposition (Taste
ausgerastet):
Die Fensterheber von allen Türen lassen
sich betätigen.
(Mit Türverriegelungsschalter/
Außenspiegelklappschalter)

Verriegelte Position
Entriegelte Position
