2017 MAZDA MODEL CX-5 Betriebsanleitung (in German)

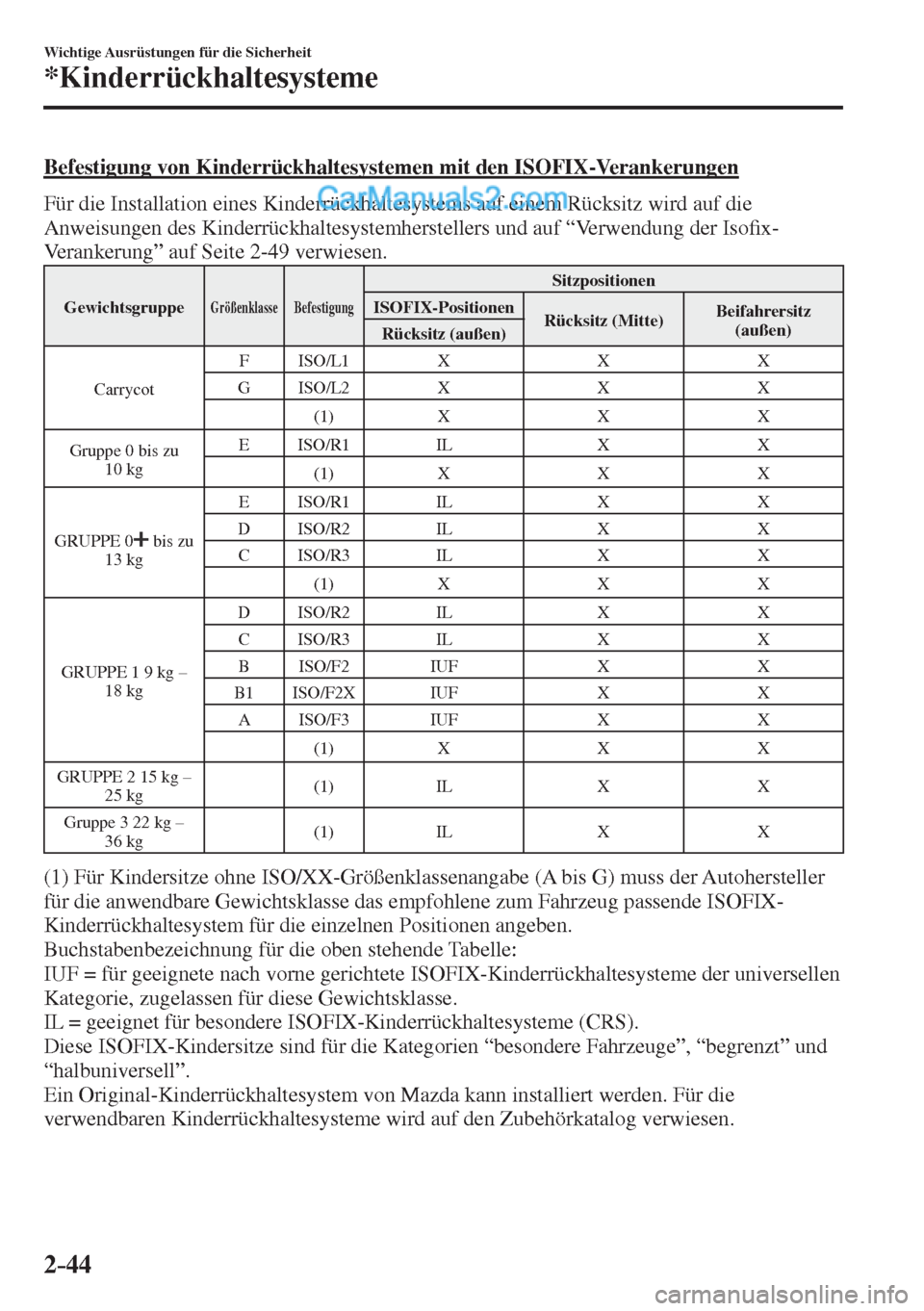

2–44
Wichtige Ausrüstungen für die Sicherheit
*Kinderrückhaltesysteme
Befestigung von Kinderrückhaltesystemen mit den ISOFIX-Verankerungen
Für die Installation eines Kinderrückhaltesystems auf einem Rücksitz wird auf die
Anweisungen des Kinderrückhaltesystemherstellers und auf “Verwendung der Iso¿ x-
Verankerung” auf Seite 2-49 verwiesen.
Gewichtsgruppe Größenklasse Befestigung
Sitzpositionen
ISOFIX-Positionen
Rücksitz (Mitte) Beifahrersitz
(außen)
Rücksitz (außen)
Carrycot F ISO/L1 X X X
G ISO/L2 X X X
(1) X X X
Gruppe 0 bis zu
10 kg E ISO/R1 IL X X
(1) X X X
GRUPPE 0
bis zu
13 kg E ISO/R1 IL X X
D ISO/R2 IL X X
C ISO/R3 IL X X
(1) X X X
GRUPPE 1 9 kg –
18 kg D ISO/R2 IL X X
C ISO/R3 IL X X
B ISO/F2 IUF X X
B1 ISO/F2X IUF X X
A ISO/F3 IUF X X
(1) X X X
GRUPPE 2 15 kg –
25 kg (1) IL X X
Gruppe 3 22 kg –
36 kg (1) IL X X
(1) Für Kindersitze ohne ISO/XX-Größenklassenangabe (A bis G) muss der Autohersteller
für die anwendbare Gewichtsklasse das empfohlene zum Fahrzeug passende ISOFIX-
Kinderrückhaltesystem für die einzelnen Positionen angeben.
Buchstabenbezeichnung für die oben stehende Tabelle:
IUF = für geeignete nach vorne gerichtete ISOFIX-Kinderrückhaltesysteme der universellen
Kategorie, zugelassen für diese Gewichtsklasse.
IL = geeignet für besondere ISOFIX-Kinderrückhaltesysteme (CRS).
Diese ISOFIX-Kindersitze sind für die Kategorien “besondere Fahrzeuge”, “begrenzt” und
“halbuniversell”.
Ein Original-Kinderrückhaltesystem von Mazda kann installiert werden. Für die
verwendbaren Kinderrückhaltesysteme wird auf den Zubehörkatalog verwiesen.

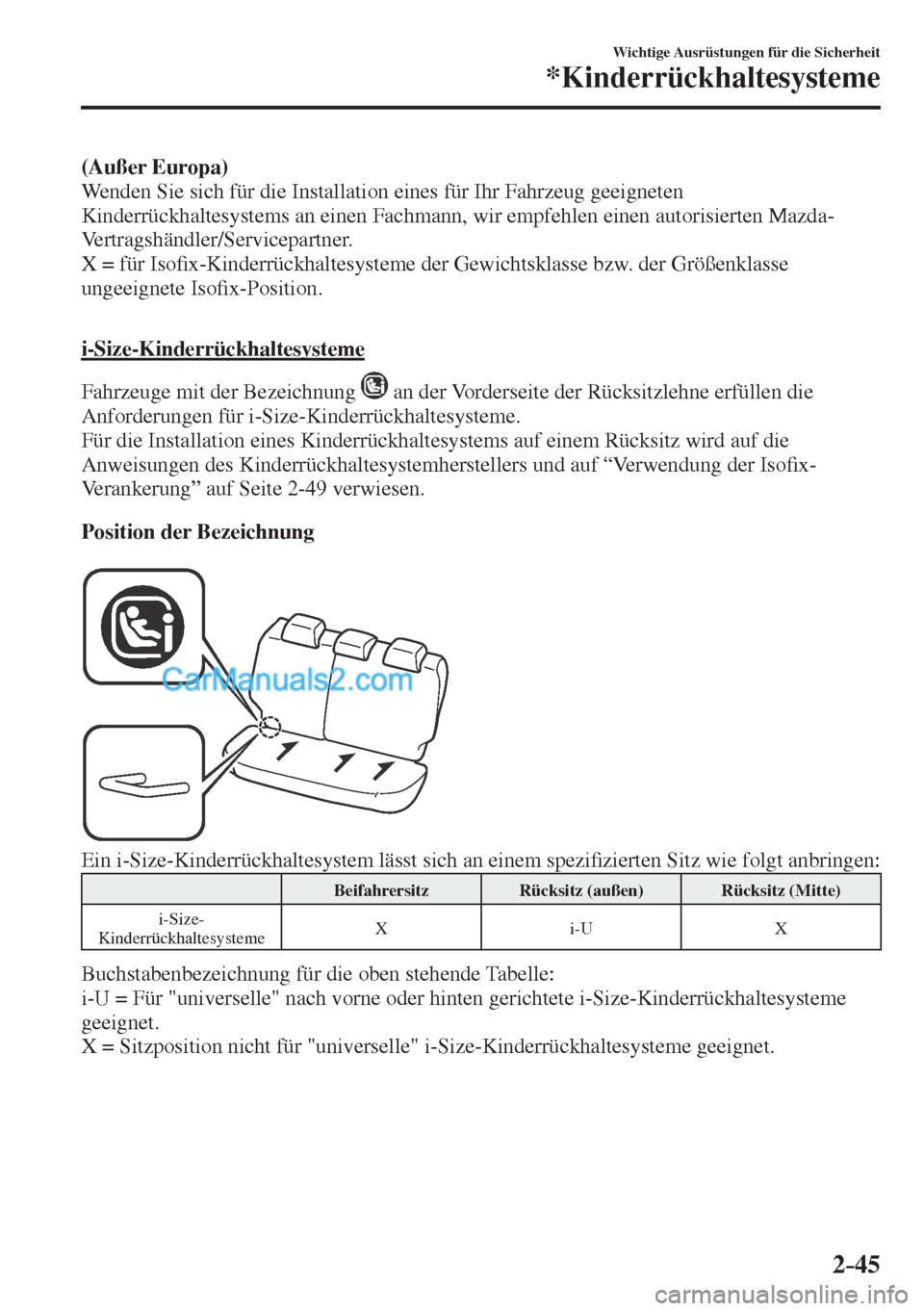

2–45
Wichtige Ausrüstungen für die Sicherheit
*Kinderrückhaltesysteme
(Außer Europa)
Wenden Sie sich für die Installation eines für Ihr Fahrzeug geeigneten
Kinderrückhaltesystems an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
X = für Iso¿ x-Kinderrückhaltesysteme der Gewichtsklasse bzw. der Größenklasse
ungeeignete Iso¿ x-Position.

i-Size-Kinderrückhaltesysteme
Fahrzeuge mit der Bezeichnung
an der Vorderseite der Rücksitzlehne erfüllen die
Anforderungen für i-Size-Kinderrückhaltesysteme.
Für die Installation eines Kinderrückhaltesystems auf einem Rücksitz wird auf die
Anweisungen des Kinderrückhaltesystemherstellers und auf “Verwendung der Iso¿ x-
Verankerung” auf Seite 2-49 verwiesen.
Position der Bezeichnung


Ein i-Size-Kinderrückhaltesystem lässt sich an einem spezi¿ zierten Sitz wie folgt anbringen:
Beifahrersitz Rücksitz (außen) Rücksitz (Mitte)
i-Size-
Kinderrückhaltesysteme X i-U X
Buchstabenbezeichnung für die oben stehende Tabelle:
i-U = Für "universelle" nach vorne oder hinten gerichtete i-Size-Kinderrückhaltesysteme
geeignet.
X = Sitzposition nicht für "universelle" i-Size-Kinderrückhaltesysteme geeignet.

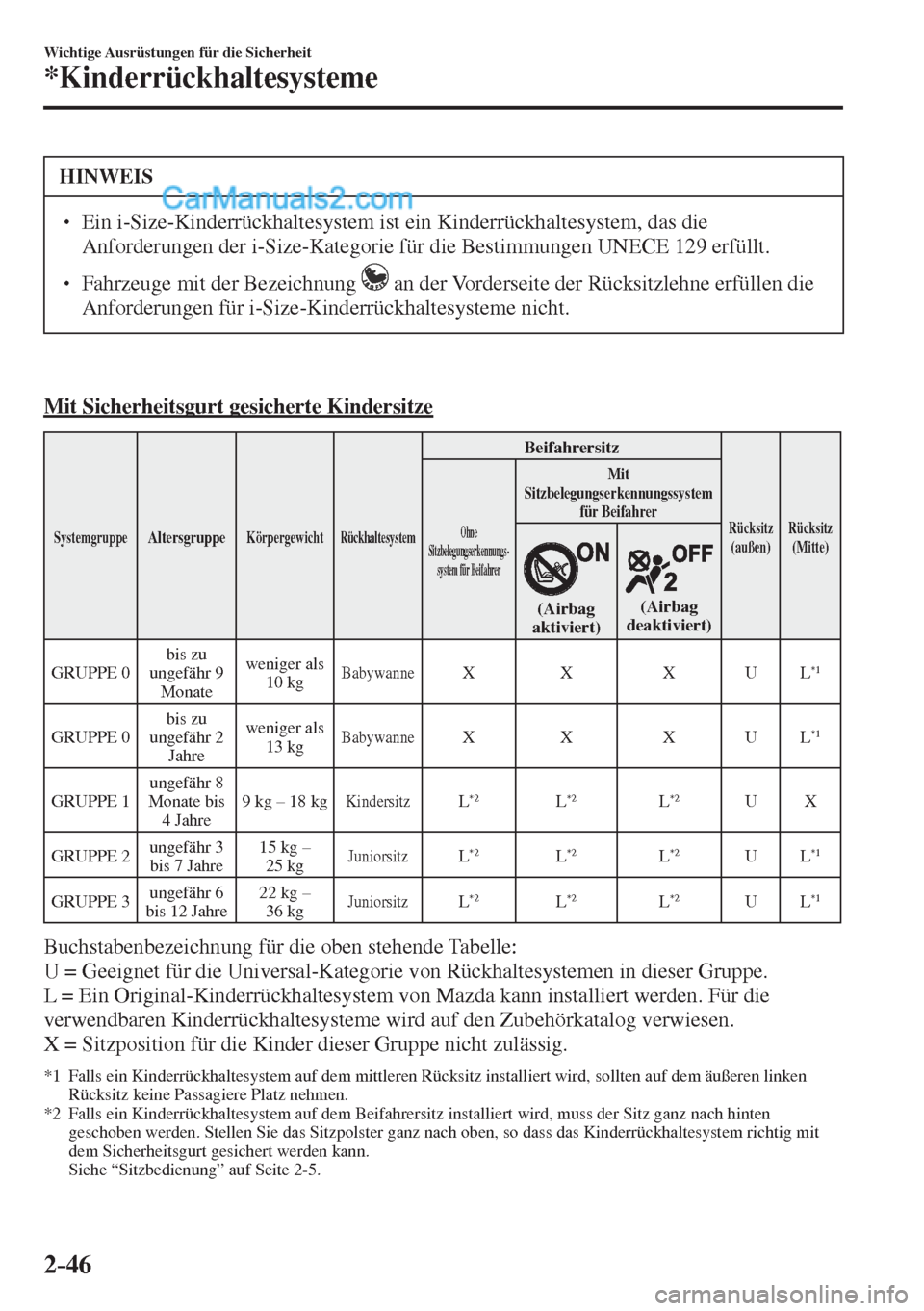

2–46
Wichtige Ausrüstungen für die Sicherheit
*Kinderrückhaltesysteme
HINWEIS
  Ein i-Size-Kinderrückhaltesystem ist ein Kinderrückhaltesystem, das die
Anforderungen der i-Size-Kategorie für die Bestimmungen UNECE 129 erfüllt.

 Fahrzeuge mit der Bezeichnung an der Vorderseite der Rücksitzlehne erfüllen die
Anforderungen für i-Size-Kinderrückhaltesysteme nicht.

Mit Sicherheitsgurt gesicherte Kindersitze
Systemgruppe Altersgruppe Körpergewicht Rückhaltesystem
Beifahrersitz
Rücksitz
(außen) Rücksitz
(Mitte) Ohne
Sitzbelegungserkennungs-
system für Beifahrer
Mit
Sitzbelegungserkennungssystem
für Beifahrer
(Airbag
aktiviert) (Airbag
deaktiviert)
GRUPPE 0 bis zu
ungefähr 9
Monate weniger als
10 kg
Babywanne X X X U L *1
GRUPPE 0 bis zu
ungefähr 2
Jahre weniger als
13 kg
Babywanne X X X U L *1
GRUPPE 1 ungefähr 8
Monate bis
4 Jahre 9 kg – 18 kg
Kindersitz L *2 L *2 L *2 U X
GRUPPE 2 ungefähr 3
bis 7 Jahre 15 kg –
25 kg
Juniorsitz L *2 L *2 L *2 U L *1
GRUPPE 3 ungefähr 6
bis 12 Jahre 22 kg –
36 kg
Juniorsitz L *2 L *2 L *2 U L *1
Buchstabenbezeichnung für die oben stehende Tabelle:
U = Geeignet für die Universal-Kategorie von Rückhaltesystemen in dieser Gruppe.
L = Ein Original-Kinderrückhaltesystem von Mazda kann installiert werden. Für die
verwendbaren Kinderrückhaltesysteme wird auf den Zubehörkatalog verwiesen.
X = Sitzposition für die Kinder dieser Gruppe nicht zulässig.
*1 Falls ein Kinderrückhaltesystem auf dem mittleren Rücksitz installiert wird, sollten auf dem äußeren linken
Rücksitz keine Passagiere Platz nehmen.
*2 Falls ein Kinderrückhaltesystem auf dem Beifahrersitz installiert wird, muss der Sitz ganz nach hinten
geschoben werden. Stellen Sie das Sitzpolster ganz nach oben, so dass das Kinderrückhaltesystem richtig mit
dem Sicherheitsgurt gesichert werden kann.
Siehe “Sitzbedienung” auf Seite 2-5 .

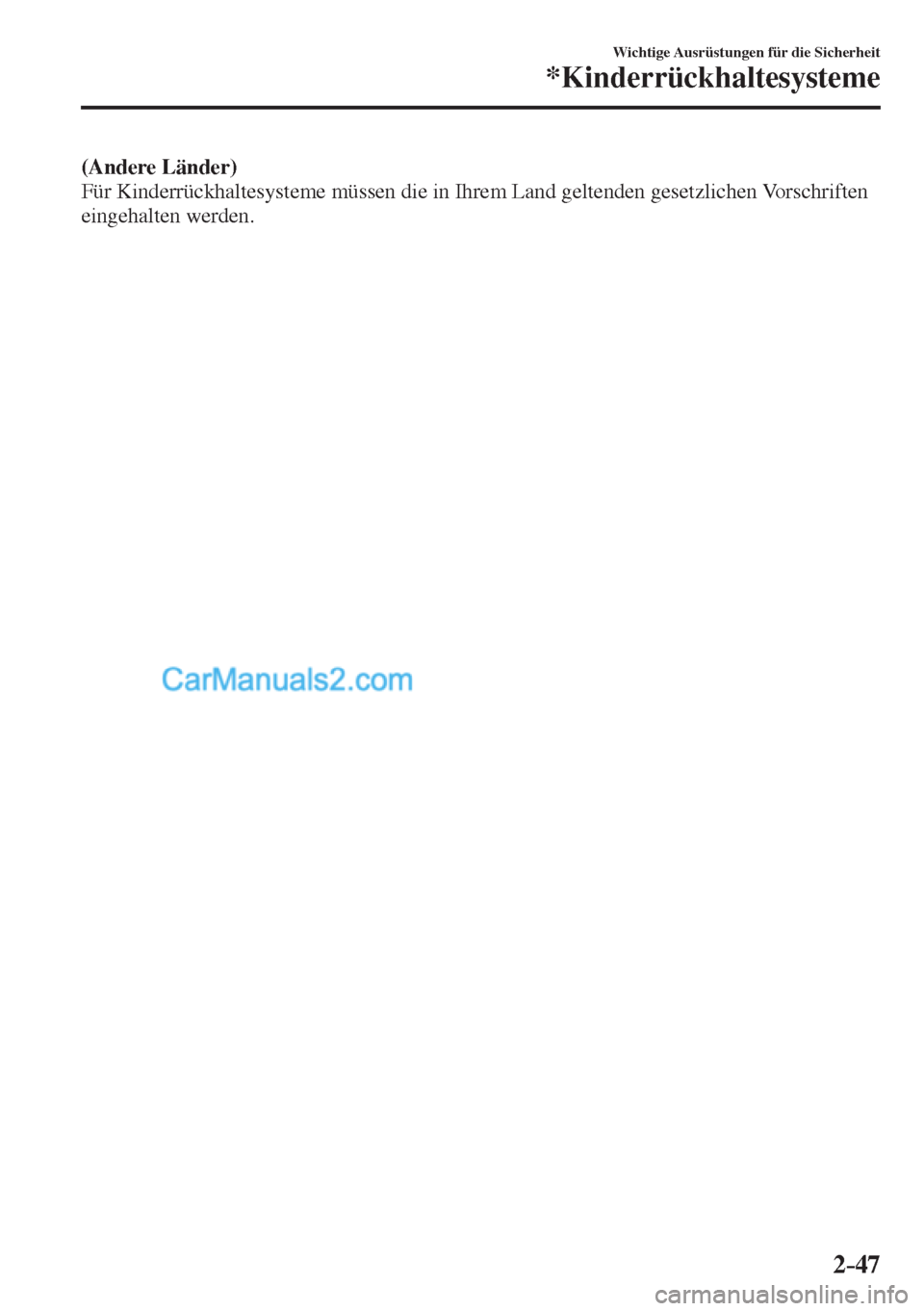

2–47
Wichtige Ausrüstungen für die Sicherheit
*Kinderrückhaltesysteme
(Andere Länder)
Für Kinderrückhaltesysteme müssen die in Ihrem Land geltenden gesetzlichen Vorschriften
eingehalten werden.

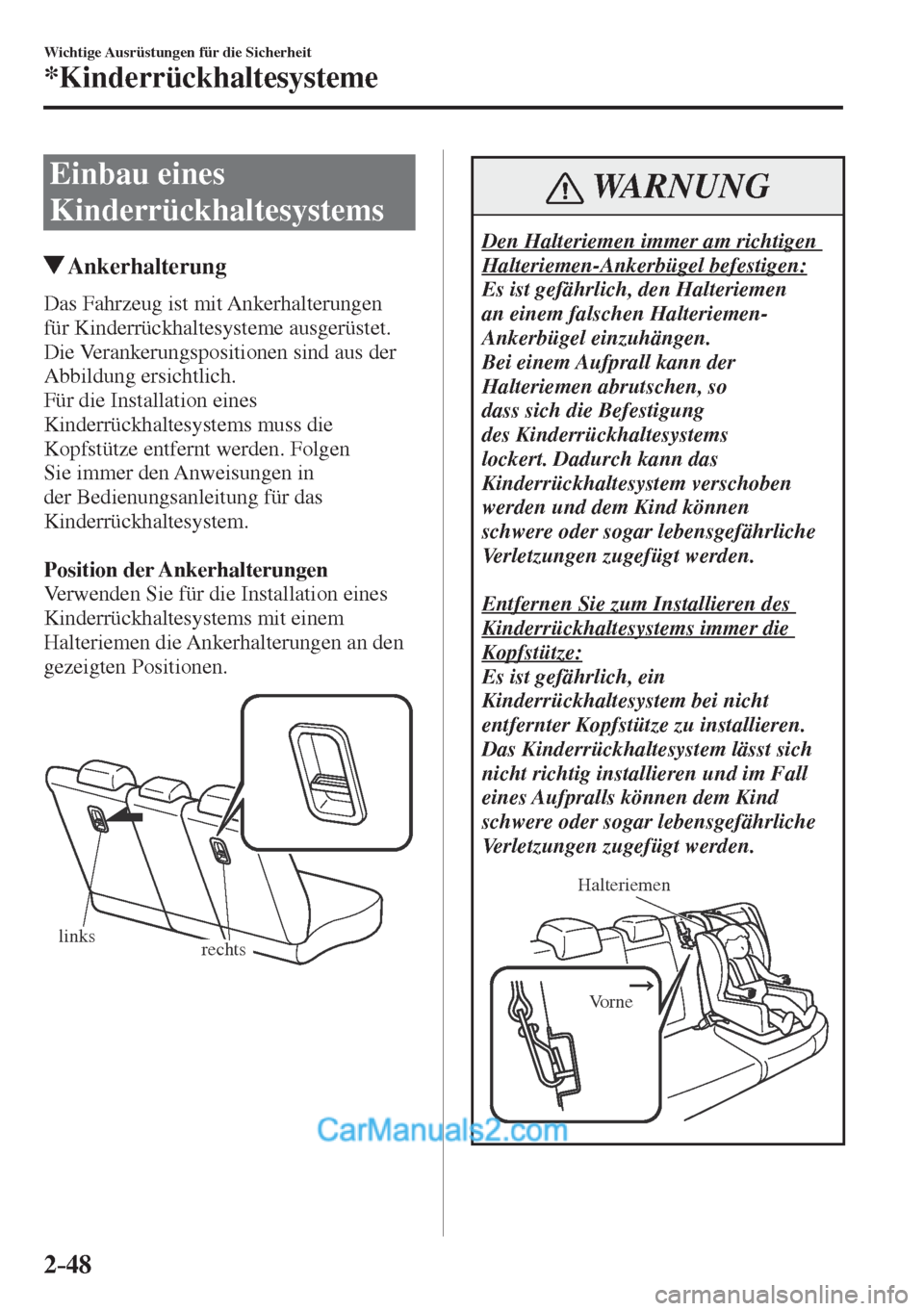

2–48
Wichtige Ausrüstungen für die Sicherheit
*Kinderrückhaltesysteme
Einbau eines
Kinderrückhaltesystems
Ankerhalterung
Das Fahrzeug ist mit Ankerhalterungen
für Kinderrückhaltesysteme ausgerüstet.
Die Verankerungspositionen sind aus der
Abbildung ersichtlich.
Für die Installation eines
Kinderrückhaltesystems muss die
Kopfstütze entfernt werden. Folgen
Sie immer den Anweisungen in
der Bedienungsanleitung für das
Kinderrückhaltesystem.

Position der Ankerhalterungen
Verwenden Sie für die Installation eines
Kinderrückhaltesystems mit einem
Halteriemen die Ankerhalterungen an den
gezeigten Positionen.

linksrechts
WARNUNG
Den Halteriemen immer am richtigen
Halteriemen-Ankerbügel befestigen:
Es ist gefährlich, den Halteriemen
an einem falschen Halteriemen-
Ankerbügel einzuhängen.
Bei einem Aufprall kann der
Halteriemen abrutschen, so
dass sich die Befestigung
des Kinderrückhaltesystems
lockert. Dadurch kann das
Kinderrückhaltesystem verschoben
werden und dem Kind können
schwere oder sogar lebensgefährliche
Verletzungen zugefügt werden.

Entfernen Sie zum Installieren des
Kinderrückhaltesystems immer die
Kopfstütze:
Es ist gefährlich, ein
Kinderrückhaltesystem bei nicht
entfernter Kopfstütze zu installieren.
Das Kinderrückhaltesystem lässt sich
nicht richtig installieren und im Fall
eines Aufpralls können dem Kind
schwere oder sogar lebensgefährliche
Verletzungen zugefügt werden.
Halteriemen
Vorne

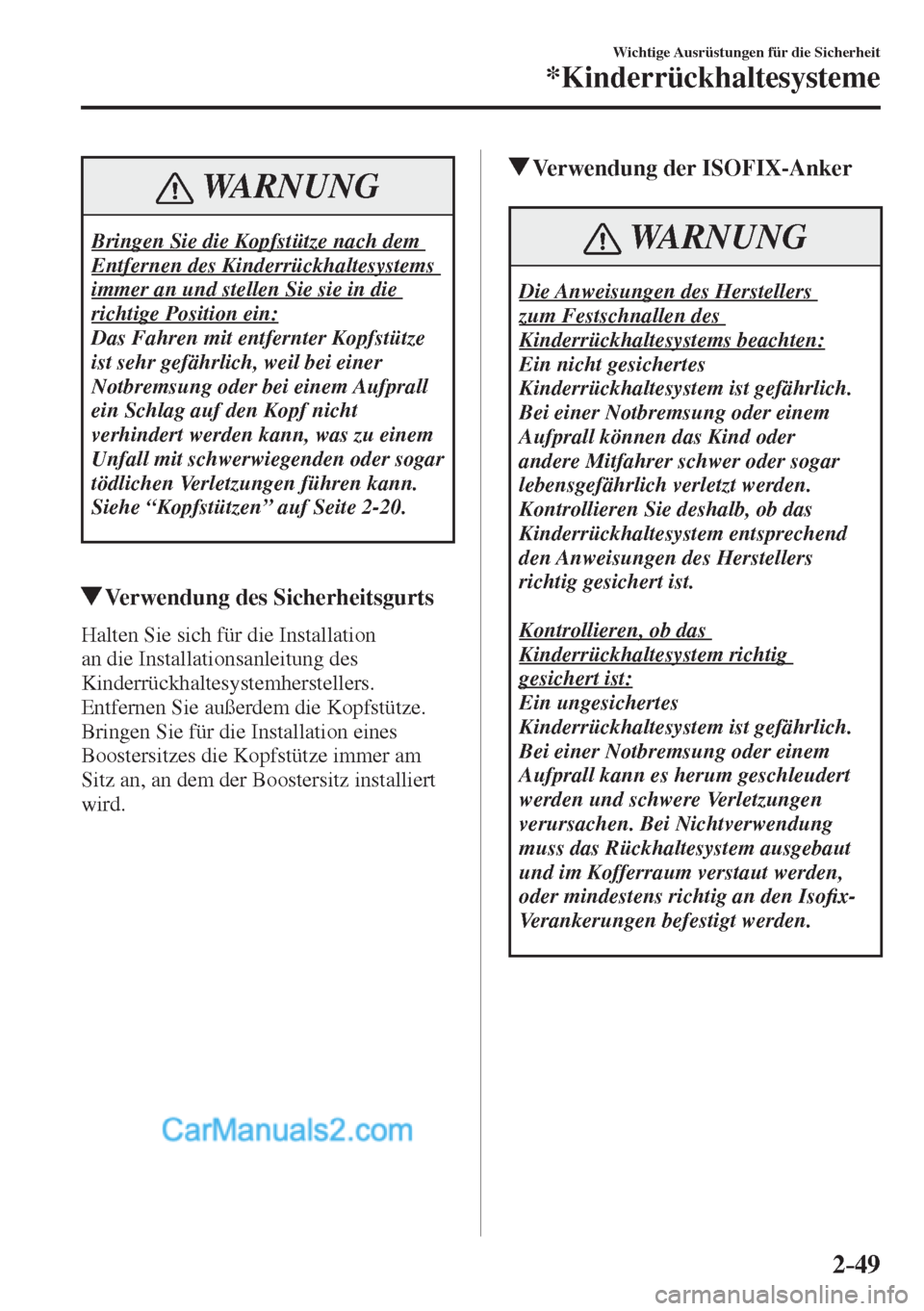

2–49
Wichtige Ausrüstungen für die Sicherheit
*Kinderrückhaltesysteme
WARNUNG
Bringen Sie die Kopfstütze nach dem
Entfernen des Kinderrückhaltesystems
immer an und stellen Sie sie in die
richtige Position ein:
Das Fahren mit entfernter Kopfstütze
ist sehr gefährlich, weil bei einer
Notbremsung oder bei einem Aufprall
ein Schlag auf den Kopf nicht
verhindert werden kann, was zu einem
Unfall mit schwerwiegenden oder sogar
tödlichen Verletzungen führen kann.
Siehe “Kopfstützen” auf Seite 2-20 .
Verwendung des Sicherheitsgurts
Halten Sie sich für die Installation
an die Installationsanleitung des
Kinderrückhaltesystemherstellers.
Entfernen Sie außerdem die Kopfstütze.
Bringen Sie für die Installation eines
Boostersitzes die Kopfstütze immer am
Sitz an, an dem der Boostersitz installiert
wird.
Verwendung der ISOFIX-Anker
WARNUNG
Die Anweisungen des Herstellers
zum Festschnallen des
Kinderrückhaltesystems beachten:
Ein nicht gesichertes
Kinderrückhaltesystem ist gefährlich.
Bei einer Notbremsung oder einem
Aufprall können das Kind oder
andere Mitfahrer schwer oder sogar
lebensgefährlich verletzt werden.
Kontrollieren Sie deshalb, ob das
Kinderrückhaltesystem entsprechend
den Anweisungen des Herstellers
richtig gesichert ist.

Kontrollieren, ob das
Kinderrückhaltesystem richtig
gesichert ist:
Ein ungesichertes
Kinderrückhaltesystem ist gefährlich.
Bei einer Notbremsung oder einem
Aufprall kann es herum geschleudert
werden und schwere Verletzungen
verursachen. Bei Nichtverwendung
muss das Rückhaltesystem ausgebaut
und im Kofferraum verstaut werden,
oder mindestens richtig an den Iso¿ x-
Verankerungen befestigt werden.

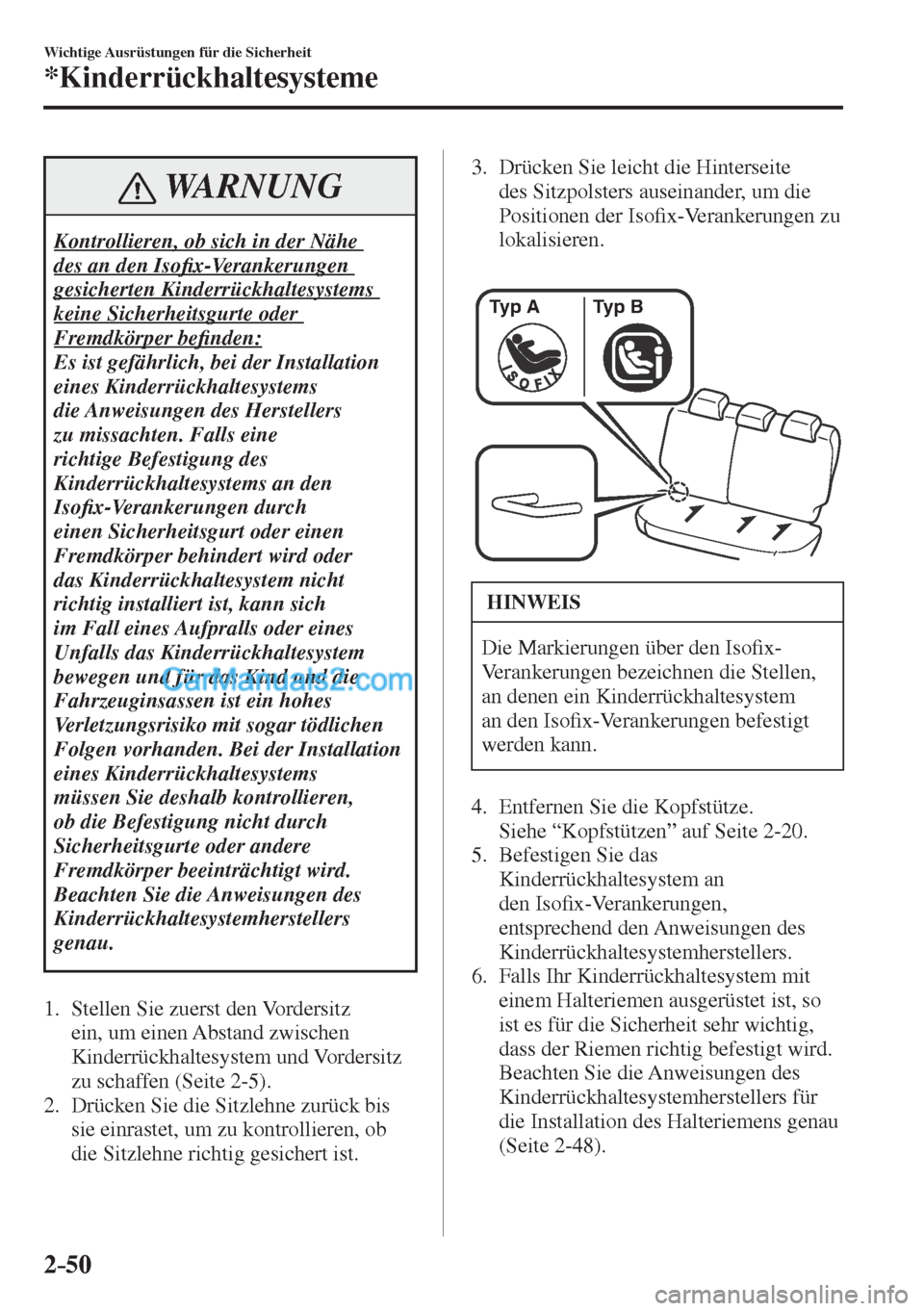

2–50
Wichtige Ausrüstungen für die Sicherheit
*Kinderrückhaltesysteme
WARNUNG
Kontrollieren, ob sich in der Nähe
des an den Iso¿ x-Verankerungen
gesicherten Kinderrückhaltesystems
keine Sicherheitsgurte oder
Fremdkörper be¿ nden:
Es ist gefährlich, bei der Installation
eines Kinderrückhaltesystems
die Anweisungen des Herstellers
zu missachten. Falls eine
richtige Befestigung des
Kinderrückhaltesystems an den
Iso¿ x-Verankerungen durch
einen Sicherheitsgurt oder einen
Fremdkörper behindert wird oder
das Kinderrückhaltesystem nicht
richtig installiert ist, kann sich
im Fall eines Aufpralls oder eines
Unfalls das Kinderrückhaltesystem
bewegen und für das Kind und die
Fahrzeuginsassen ist ein hohes
Verletzungsrisiko mit sogar tödlichen
Folgen vorhanden. Bei der Installation
eines Kinderrückhaltesystems
müssen Sie deshalb kontrollieren,
ob die Befestigung nicht durch
Sicherheitsgurte oder andere
Fremdkörper beeinträchtigt wird.
Beachten Sie die Anweisungen des
Kinderrückhaltesystemherstellers
genau.
1. Stellen Sie zuerst den Vordersitz
ein, um einen Abstand zwischen
Kinderrückhaltesystem und Vordersitz
zu schaffen (Seite 2-5 ).
2. Drücken Sie die Sitzlehne zurück bis
sie einrastet, um zu kontrollieren, ob
die Sitzlehne richtig gesichert ist. 3. Drücken Sie leicht die Hinterseite
des Sitzpolsters auseinander, um die
Positionen der Iso¿ x-Verankerungen zu
lokalisieren.


Typ A Typ B

HINWEIS
Die Markierungen über den Iso¿ x-
Verankerungen bezeichnen die Stellen,
an denen ein Kinderrückhaltesystem
an den Iso¿ x-Verankerungen befestigt
werden kann.
4. Entfernen Sie die Kopfstütze.
Siehe “Kopfstützen” auf Seite 2-20 .
5. Befestigen Sie das
Kinderrückhaltesystem an
den Iso¿ x-Verankerungen,
entsprechend den Anweisungen des
Kinderrückhaltesystemherstellers.
6. Falls Ihr Kinderrückhaltesystem mit
einem Halteriemen ausgerüstet ist, so
ist es für die Sicherheit sehr wichtig,
dass der Riemen richtig befestigt wird.
Beachten Sie die Anweisungen des
Kinderrückhaltesystemherstellers für
die Installation des Halteriemens genau
(Seite 2-48 ).

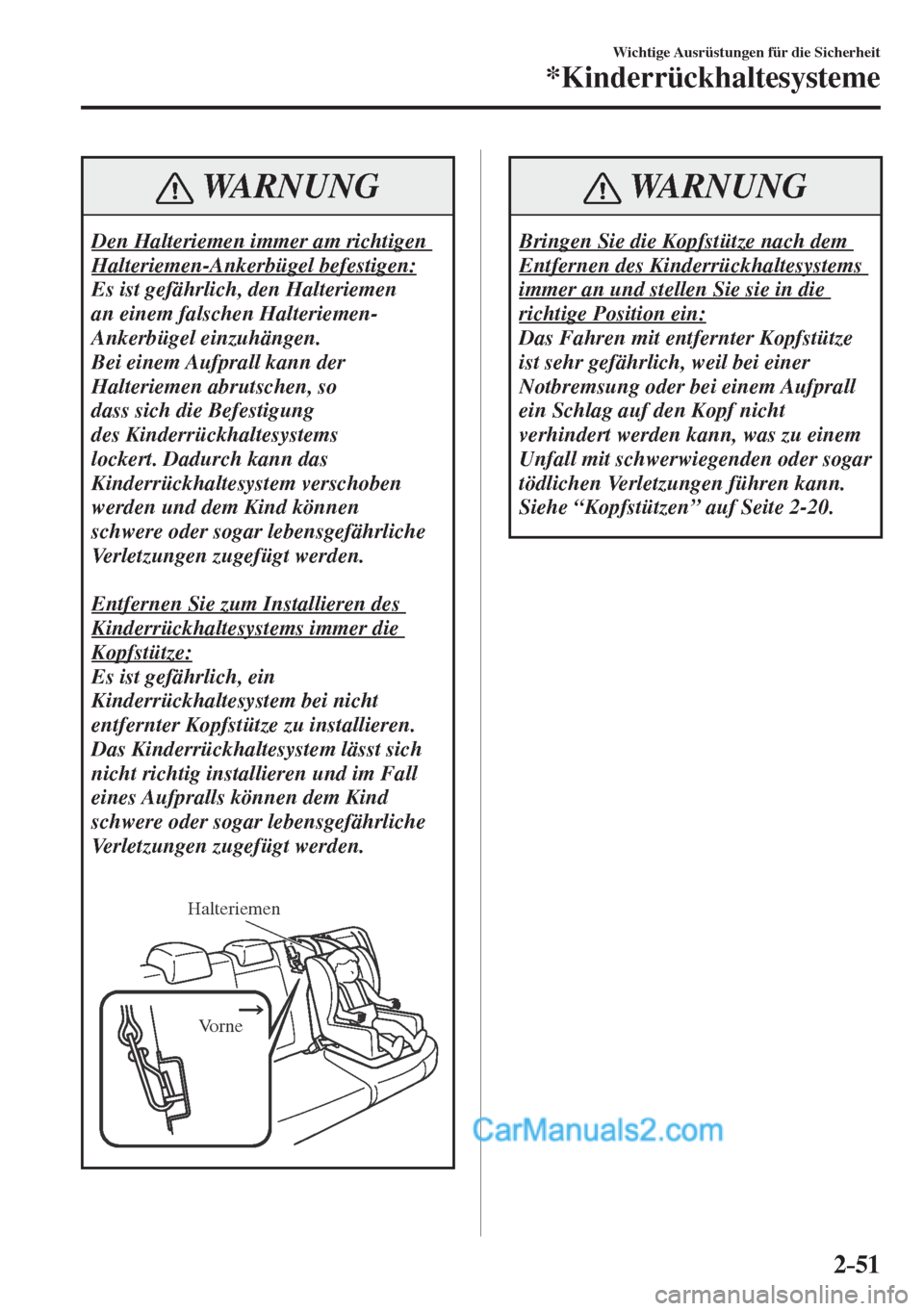

2–51
Wichtige Ausrüstungen für die Sicherheit
*Kinderrückhaltesysteme
WARNUNG
Den Halteriemen immer am richtigen
Halteriemen-Ankerbügel befestigen:
Es ist gefährlich, den Halteriemen
an einem falschen Halteriemen-
Ankerbügel einzuhängen.
Bei einem Aufprall kann der
Halteriemen abrutschen, so
dass sich die Befestigung
des Kinderrückhaltesystems
lockert. Dadurch kann das
Kinderrückhaltesystem verschoben
werden und dem Kind können
schwere oder sogar lebensgefährliche
Verletzungen zugefügt werden.

Entfernen Sie zum Installieren des
Kinderrückhaltesystems immer die
Kopfstütze:
Es ist gefährlich, ein
Kinderrückhaltesystem bei nicht
entfernter Kopfstütze zu installieren.
Das Kinderrückhaltesystem lässt sich
nicht richtig installieren und im Fall
eines Aufpralls können dem Kind
schwere oder sogar lebensgefährliche
Verletzungen zugefügt werden.

Halteriemen
Vorne

WARNUNG
Bringen Sie die Kopfstütze nach dem
Entfernen des Kinderrückhaltesystems
immer an und stellen Sie sie in die
richtige Position ein:
Das Fahren mit entfernter Kopfstütze
ist sehr gefährlich, weil bei einer
Notbremsung oder bei einem Aufprall
ein Schlag auf den Kopf nicht
verhindert werden kann, was zu einem
Unfall mit schwerwiegenden oder sogar
tödlichen Verletzungen führen kann.
Siehe “Kopfstützen” auf Seite 2-20 .
