Technische Daten
Technische Daten
Verwenden Sie keine Öle, die die obenstehenden Spezi¿ kationen nicht erfüllen. Eine
Verwendung von ungeeignetem Motoröl kann zu einem Motorschaden führen, der nicht
durch die Mazda-Garantie gedeckt ist.

Schmiermittel Klassi¿ zierung
Kühlmittel Typ FL-22
Schaltgetriebeöl API Service GL-4
SAE 75W-80
Automatikgetriebeöl Mazda Originalöl ATF-FZ
Verteilergetriebeöl Mazda Long Life Hypoid-Getriebeöl SG1
Hinterachsdifferenzialöl Mazda Long Life Hypoid-Getriebeöl SG1
Brems-/KupplungsÀ üssigkeit SAE J1703 oder FMVSS116 DOT-3 oder DOT-4

Füllmengen

(Ungefähre Füllmengen)
Gegenstand Füllmenge
Motoröl
SKYACTIV-G
2.0 Mit Öl¿ lterwechsel 4,2 Liter
Ohne Öl¿ lterwechsel 4,0 Liter
SKYACTIV-G
2.5 Mit Öl¿ lterwechsel 4,5 Liter
Ohne Öl¿ lterwechsel 4,3 Liter
SKYACTIV-D
2.2 Mit Öl¿ lterwechsel 5,1 Liter
Ohne Öl¿ lterwechsel 4,8 Liter
Kühlmittel
SKYACTIV-G
2.0
Schaltgetriebe Linkslenker 7,0 Liter
Rechtslenker 6,8 Liter
Automatikgetriebe
Israel 7,3 Liter
Außer
oben Linkslenker 7,2 Liter
Rechtslenker 7,1 Liter
SKYACTIV-G
2.5 Linkslenker 7,4 Liter
Rechtslenker 7,2 Liter
SKYACTIV-D
2.2
Schaltgetriebe Linkslenker 8,5 Liter
Rechtslenker 8,6 Liter
Automatikgetriebe
Europa Linkslenker 8,6 Liter
Rechtslenker 8,8 Liter
Außer
oben Linkslenker 8,7 Liter
Rechtslenker 8,9 Liter
Schaltgetriebeöl
SKYACTIV-G
2.0 Zweiradantrieb 1,65 Liter
Vierradantrieb 1,70 Liter
SKYACTIV-D 2.2 2,40 Liter

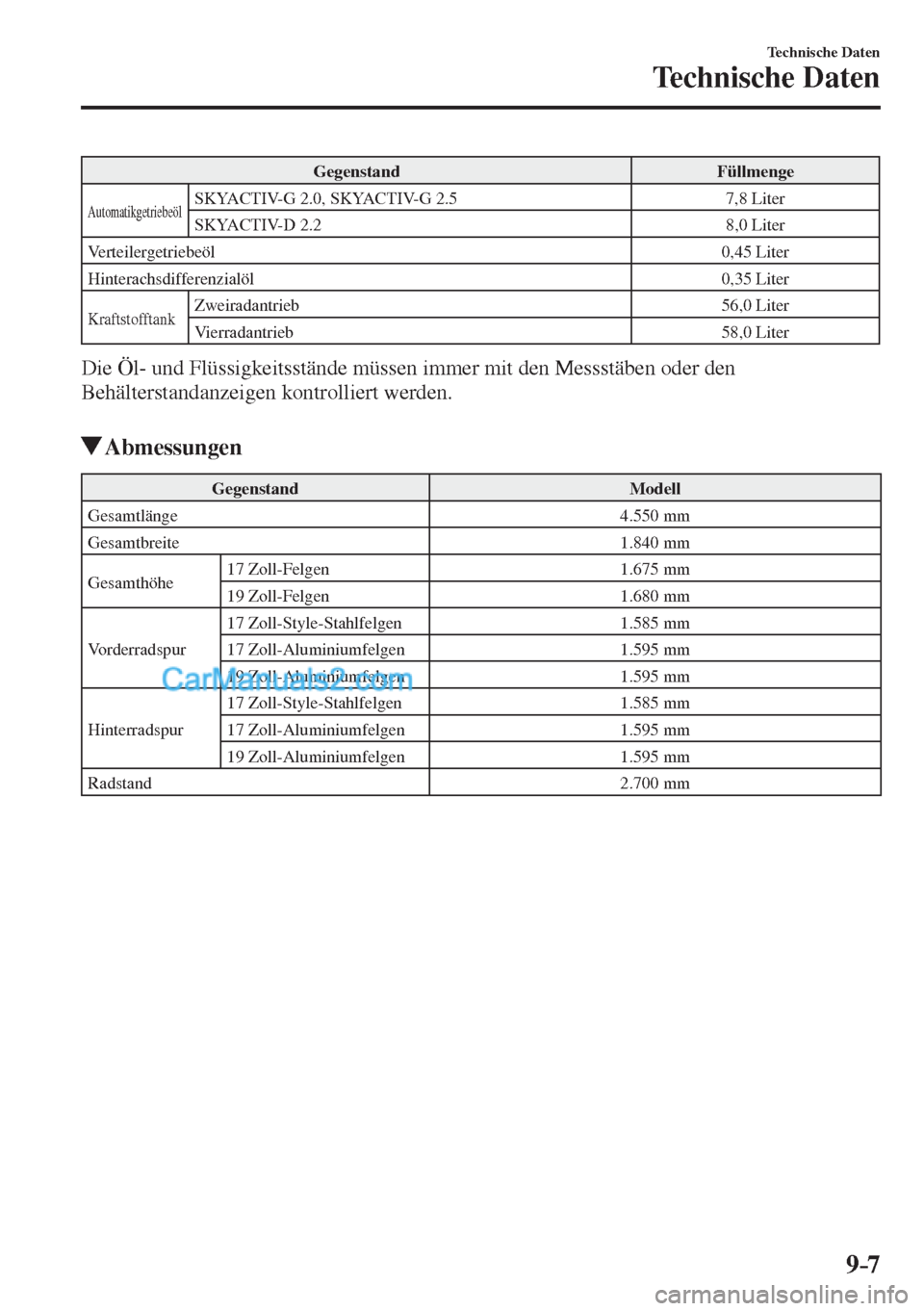

9–7
Technische Daten
Technische Daten
Gegenstand Füllmenge
Automatikgetriebeöl SKYACTIV-G 2.0, SKYACTIV-G 2.5 7,8 Liter
SKYACTIV-D 2.2 8,0 Liter
Verteilergetriebeöl 0,45 Liter
Hinterachsdifferenzialöl 0,35 Liter
Kraftstofftank Zweiradantrieb 56,0 Liter
Vierradantrieb 58,0 Liter
Die Öl- und Flüssigkeitsstände müssen immer mit den Messstäben oder den
Behälterstandanzeigen kontrolliert werden.

Abmessungen
Gegenstand Modell
Gesamtlänge 4.550 mm
Gesamtbreite 1.840 mm
Gesamthöhe 17 Zoll-Felgen 1.675 mm
19 Zoll-Felgen 1.680 mm
Vorderradspur 17 Zoll-Style-Stahlfelgen 1.585 mm
17 Zoll-Aluminiumfelgen 1.595 mm
19 Zoll-Aluminiumfelgen 1.595 mm
Hinterradspur 17 Zoll-Style-Stahlfelgen 1.585 mm
17 Zoll-Aluminiumfelgen 1.595 mm
19 Zoll-Aluminiumfelgen 1.595 mm
Radstand 2.700 mm

9–8
Technische Daten
Technische Daten
*nur bestimmte Modelle
Glühlampen
Außenleuchte
Glühlampen Kategorie
Leistung UNECE *1 (SAE)
Scheinwerfer Fernlicht LED *2 — (—)
Abblendlicht LED *2 — (—)
Tagfahrleuchten
* LED LED *2 — (—)
Glühlampe 21/5 W21/5W (7443)
Begrenzungsleuchten LED LED
*2 — (—)
Glühlampe 5 W5W (—)
Vordere Blinkleuchten 21 WY21W (7443NA)
Nebelscheinwerfer
* LED *2 — (—)
Seitliche Blinkleuchten LED *2 — (—)
Zusatzbremsleuchte LED *2 — (—)
Hintere Blinkleuchten 21 WY21W (7443NA)
Brems-/Schlussleuchten LED LED
*2 — (—)
Glühlampe 21/5 W21/5W (7443)
Rückfahrscheinwerfer LED
*2 — (—)
Nebelschlussleuchte * 21 W21W (7440)
Kennzeichenleuchten 5 W5W (—)
*1 UNECE bedeutet Wirtschaftskommission der Vereinten Nationen für Europa (United Nations Economic
Commission for Europe).
*2 LED ist die Abkürzung für Light Emitting Diode.


Innenleuchte
Glühlampen Kategorie
Leistung UNECE *1 (SAE)
Gepäckraumleuchte 8 —
Deckenleuchte (vorne)/Kartenleseleuchten 8 —
Hintere Kartenleseleuchten 8 —
Make-up-Spiegelleuchten
* 2 —
*1 UNECE bedeutet Wirtschaftskommission der Vereinten Nationen für Europa (United Nations Economic
Commission for Europe).
*2 LED ist die Abkürzung für Light Emitting Diode.

9–9
Technische Daten
Technische Daten
Reifen

Beispiel einer Reifenbezeichnung
Reifenbreite
Höhen-/Breitenverhältnis (%)
BauartMatsch und Schnee
Geschwindigkeitssymbol
Tragfähigkeitsindex (nicht bei ZR-Reifen)
Fel
gendurchmesser (Zoll)
Geschwindigkeitssymbole
Verwenden Sie für Ihr Fahrzeug Reifen mit dem richtigen Geschwindigkeitssymbol.
Geschwindigkeitssymbol Höchstgeschwindigkeit
Q bis 160 km/h
R bis 170 km/h
S bis 180 km/h
T bis 190 km/h
U bis 200 km/h
H bis 210 km/h
V bis 240 km/h
W bis 270 km/h
Y bis 300 km/h
ZR über 240 km/h

Reifen und Reifendruck
HINWEIS
Die Reifen sind optimal auf die Karosserie abgestimmt.
Mazda emp¿ ehlt bei einem Austausch Reifen des gleichen Typs wie die Originalbereifung
zu verwenden. Wenden Sie sich für Einzelheiten an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Für die Reifendimension und den Reifendruck wird auf das Reifendruckschild verwiesen
(Seite 6-48 ).

9–10
Technische Daten
Technische Daten
*nur bestimmte Modelle
Standardreifen
Reifendimension Reifendruck
bis zu 3 Personen —Volle Zuladung
225/65R17 102V Vorne 230 kPa (2.3 bar, 33 psi) 260 kPa (2.6 bar, 38 psi)
Hinten 230 kPa (2.3 bar, 33 psi) 280 kPa (2.8 bar, 41 psi)
225/55R19 99V Vorne 250 kPa (2.5 bar, 36 psi) 260 kPa (2.6 bar, 38 psi)
Hinten 250 kPa (2.5 bar, 36 psi) 290 kPa (2.9 bar, 42 psi)
1 Person: ca. 75 kg

Notrad
*
Reifendimension Reifendruck
185/80R17 99M 320 kPa (3.2 bar, 46 psi)

Winterreifen
Reifendimension Reifendruck
bis zu 3 Personen —Volle Zuladung
225/65R17
*1 M S Vorne 230 kPa (2.3 bar, 33 psi) 260 kPa (2.6 bar, 38 psi)
Hinten 250 kPa (2.5 bar, 36 psi) 300 kPa (3.0 bar, 44 psi)
225/55R19
*2 M S Vorne 250 kPa (2.5 bar, 36 psi) 260 kPa (2.6 bar, 38 psi)
Hinten 270 kPa (2.7 bar, 39 psi) 310 kPa (3.1 bar, 45 psi)
1 Person: ca. 75 kg *1 Tragfähigkeitsindex und Geschwindigkeitssymbol: 102Q/102S/102H/102V
*2 Tragfähigkeitsindex und Geschwindigkeitssymbol: 99Q/99S/99H/99V


Anzugsmoment der Radmuttern
Bei der Installation eines Rads müssen die Radmuttern mit dem folgenden Anzugsmoment
festgezogen werden.
108—147 N·m (12—14 kgf·m)
Sicherungen
Siehe “Sicherungen” auf Seite 6-62 .
Bremsen
Für Informationen über die Verschleißgrenze der Bremsscheiben und die Messmethode
wenden Sie sich bitte an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner. Die Informationen sind frei zugänglich.

9–11
Technische Daten
Individuelle Einstellungen
Individuelle Einstellungen
Die folgenden individuellen Einstellungen können vom Kunden oder von einem
autorisierten Mazda-Vertragshändler/Servicepartner eingestellt oder geändert werden.
Wenden Sie sich an einen autorisierten Mazda-Vertragshändler/Servicepartner.
Je nach Funktion lassen sich auch gewisse individuellen Einstellungen durch den Kunden
vornehmen.
Individuellen Einstellungen und andere Einstellungen, die sich ändern lassen, sind je nach
Markt und Spezi¿ kationen verschieden.
Änderungsmethode der Einstellungen

Einstellungen, die sich auf dem mittleren Anzeigebildschirm ändern lassen.
A: Siehe “Einstellungen” auf Seite 5-146 .
B: Siehe “Überwachung des Kraftstoffverbrauchs” auf Seite 4-118 .
C: Siehe “Active Driving-Anzeige” auf Seite 4-48 .

Einstellungen, die sich mit den Fahrzeugschaltern vornehmen lassen.
D: Siehe “Autoverriegelungsfunktion” auf Seite 3-17 .
E: Siehe “Fernbedienung” auf Seite 3-5 .
F: Siehe Abschnitt “Ver- und Entriegeln mit dem Türgriffschalter (mit LogIn-
Fernbedienung)” auf Seite 3-13 .

Einstellungen, die von einem autorisierten Mazda-Vertragshändler/Servicepartner
geändert werden können.
Gegenstand Funktion Einstellung
bei der
Auslieferung Mögliche
Einstellungen
Änderungsmethode
der Einstellungen

Sicherheit
Advanced City-
Notbremsassistent
(Advanced SCBS)
(außer Indonesien und
Taiwan) (Seite 4-224 )
Notbremsassistent
(SBS) (Seite 4-240 ) Das System lässt sich so einstellen, dass der
City-Notbremsassistent (Advanced SCBS)
nicht aktiviert wird.
*1 An An/Aus A —

Der Abstand für das Auslösen des akustischen
Warnsignals der Kollisionswarnung kann
geändert werden. Mittel Nahe/Mittel/
Weit A —


Die Lautstärke des akustischen Warnsignals
der Kollisionswarnung kann eingestellt
werden. Hoch Hoch/Niedrig/
Aus A —


City-Notbremsassistent
[vorwärts] (SCBS
F) (Indonesien und
Taiwan) (Seite 4-229 )
City-Notbremsassistent
[rückwärts] (SCBS R)
(Seite 4-234 ) Aktivieren/Deaktivieren
*1 A n A n / A u s A —

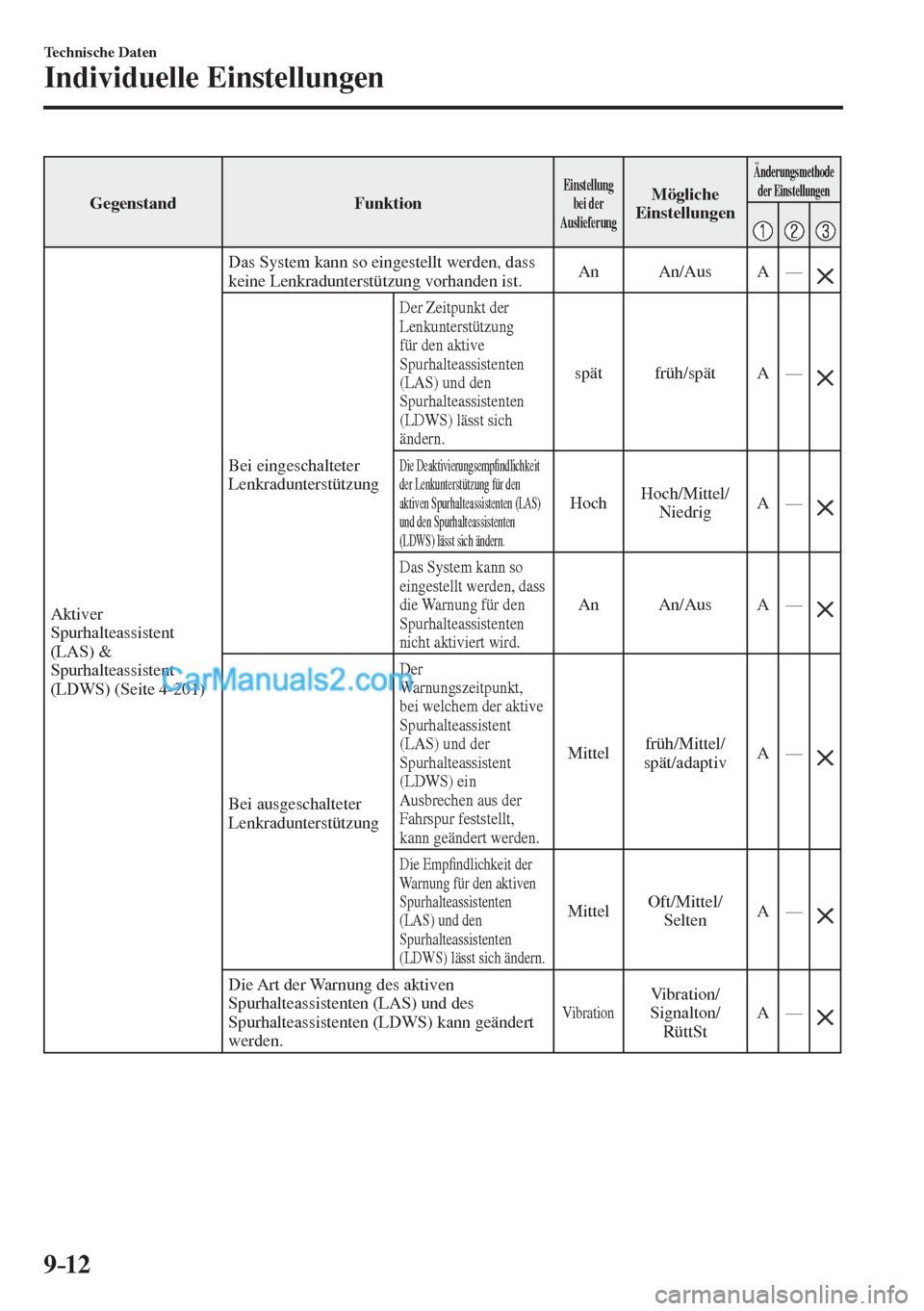

9–12
Technische Daten
Individuelle Einstellungen
Gegenstand Funktion Einstellung
bei der
Auslieferung Mögliche
Einstellungen
Änderungsmethode
der Einstellungen

Aktiver
Spurhalteassistent
(LAS) &
Spurhalteassistent
(LDWS) (Seite 4-201 ) Das System kann so eingestellt werden, dass
keine Lenkradunterstützung vorhanden ist. An An/Aus A —


Bei eingeschalteter
Lenkradunterstützung
Der Zeitpunkt der
Lenkunterstützung
für den aktive
Spurhalteassistenten
(LAS) und den
Spurhalteassistenten
(LDWS) lässt sich
ändern.
spät früh/spät A —

Die Deaktivierungsemp¿ ndlichkeit
der Lenkunterstützung für den
aktiven Spurhalteassistenten (LAS)
und den Spurhalteassistenten
(LDWS) lässt sich ändern.
Hoch Hoch/Mittel/
Niedrig A —

Das System kann so
eingestellt werden, dass
die Warnung für den
Spurhalteassistenten
nicht aktiviert wird.
An An/Aus A —

Bei ausgeschalteter
Lenkradunterstützung
Der
Warnungszeitpunkt,
bei welchem der aktive
Spurhalteassistent
(LAS) und der
Spurhalteassistent
(LDWS) ein
Ausbrechen aus der
Fahrspur feststellt,
kann geändert werden.
Mittel früh/Mittel/
spät/adaptiv A —

Die Emp¿ ndlichkeit der
Warnung für den aktiven
Spurhalteassistenten
(LAS) und den
Spurhalteassistenten
(LDWS) lässt sich ändern.
Mittel Oft/Mittel/
Selten A —

Die Art der Warnung des aktiven
Spurhalteassistenten (LAS) und des
Spurhalteassistenten (LDWS) kann geändert
werden.
Vibration Vibration/
Signalton/
RüttSt A —

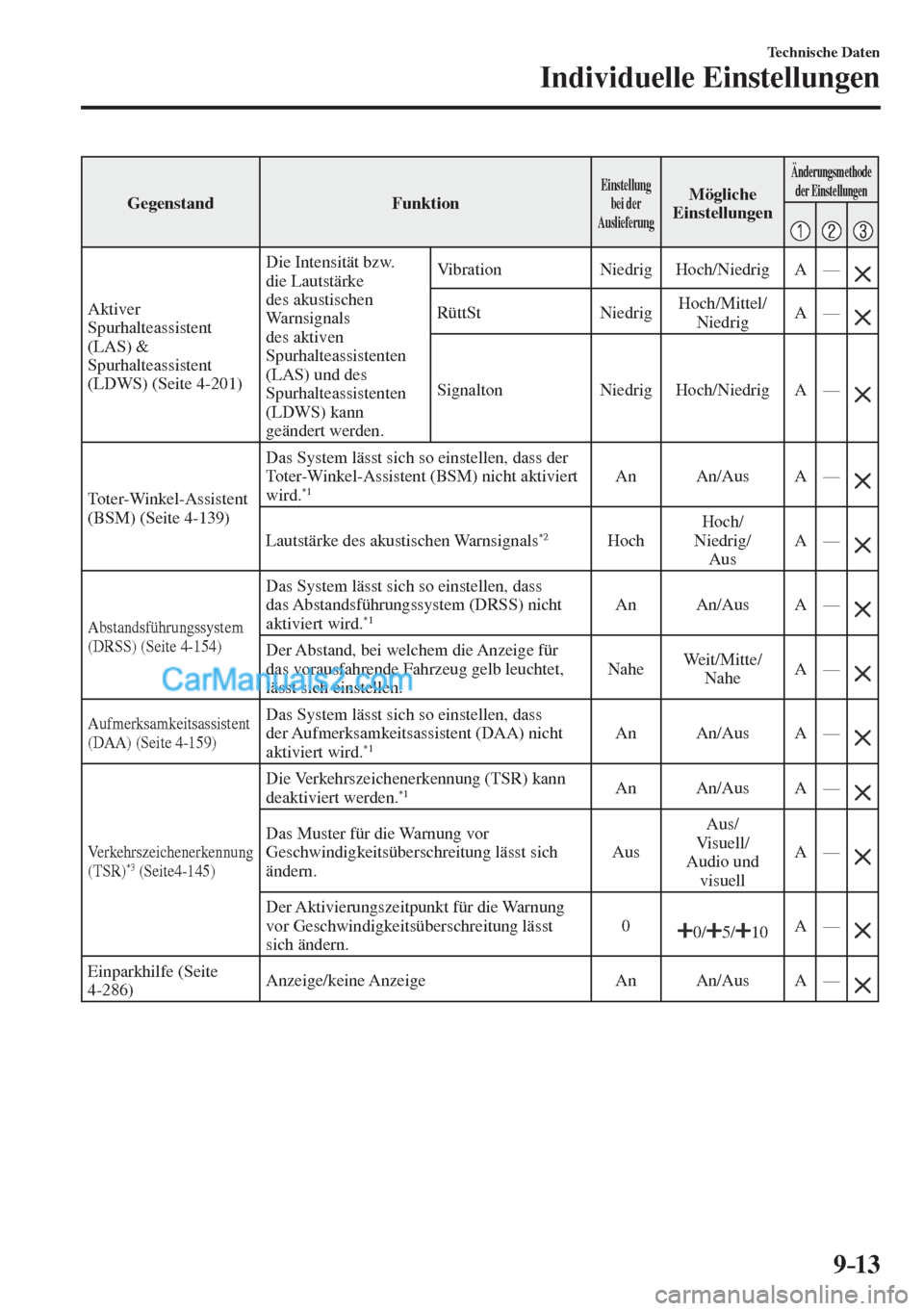

9–13
Technische Daten
Individuelle Einstellungen
Gegenstand Funktion Einstellung
bei der
Auslieferung Mögliche
Einstellungen
Änderungsmethode
der Einstellungen

Aktiver
Spurhalteassistent
(LAS) &
Spurhalteassistent
(LDWS) (Seite 4-201 ) Die Intensität bzw.
die Lautstärke
des akustischen
Warnsignals
des aktiven
Spurhalteassistenten
(LAS) und des
Spurhalteassistenten
(LDWS) kann
geändert werden. Vibration Niedrig Hoch/Niedrig A —


RüttSt Niedrig Hoch/Mittel/
Niedrig A —


Signalton Niedrig Hoch/Niedrig A —


Toter-Winkel-Assistent
(BSM) (Seite 4-139 ) Das System lässt sich so einstellen, dass der
Toter-Winkel-Assistent (BSM) nicht aktiviert
wird.
*1 An An/Aus A —

Lautstärke des akustischen Warnsignals
*2 H o c h Hoch/
Niedrig/
Aus A —

Abstandsführungssystem
(DRSS) (Seite 4-154 )
Das System lässt sich so einstellen, dass
das Abstandsführungssystem (DRSS) nicht
aktiviert wird.
*1 An An/Aus A —

Der Abstand, bei welchem die Anzeige für
das vorausfahrende Fahrzeug gelb leuchtet,
lässt sich einstellen. Nahe Weit/Mitte/
Nahe A —


Aufmerksamkeitsassistent
(DAA) (Seite 4-159 ) Das System lässt sich so einstellen, dass
der Aufmerksamkeitsassistent (DAA) nicht
aktiviert wird.
*1 An An/Aus A —

Verkehrszeichenerkennung
(TSR) *3 (Seite 4-145 )
Die Verkehrszeichenerkennung (TSR) kann
deaktiviert werden. *1 An An/Aus A —

Das Muster für die Warnung vor
Geschwindigkeitsüberschreitung lässt sich
ändern. Aus Aus/
Visuell/
Audio und
visuell A —


Der Aktivierungszeitpunkt für die Warnung
vor Geschwindigkeitsüberschreitung lässt
sich ändern. 0

0/ 5/ 10 A —

Einparkhilfe (Seite
4-286 ) Anzeige/keine Anzeige An An/Aus A —
