4–242
Beim Fahren
i-ACTIVSENSE
Kontrollleuchte des
Notbremsassistenten (SBS) (rot)
Beim Ansprechen des Notbremsassistenten
(SBS) blinkt die Kontrollleuchte (rot).



Kollisionswarnung
Falls die Möglichkeit einer Kollision
mit einem Fahrzeug besteht, ertönt ein
kontinuierliches akustisches Signal und
eine Warnung erscheint auf dem Display.


Multiinformationsdisplay
Active Driving-Anzeige

Ausschalten des
Notbremsassistenten (SBS)
Das SBS-System kann vorübergehend
deaktiviert werden.
Siehe “Individuelle Einstellungen” auf
Seite 9-11 .
Bei ausgeschaltetem SBS-System leuchtet
die SBS-Kontrollleuchte OFF.


Beim erneuten Anlassen des Motors ist das
System wieder betriebsbereit.
HINWEIS
Beim Ausschalten des SBS-Systems
wird gleichzeitig der Betrieb des City-
Notbremsassistenten (SCBS) deaktiviert.

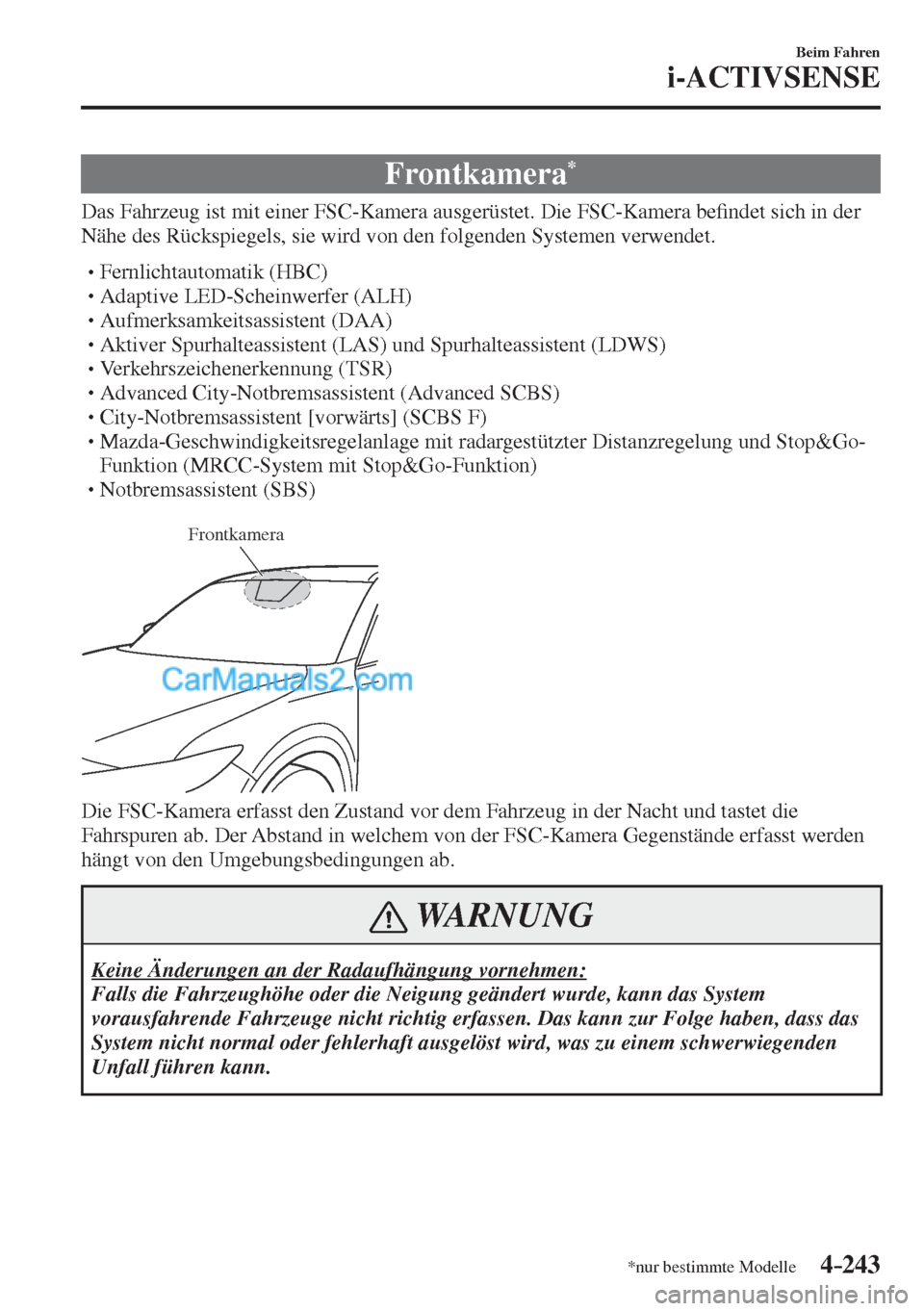

4–243
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
Frontkamera *
Das Fahrzeug ist mit einer FSC-Kamera ausgerüstet. Die FSC-Kamera be¿ ndet sich in der
Nähe des Rückspiegels, sie wird von den folgenden Systemen verwendet.



 Fernlichtautomatik (HBC)



 Adaptive LED-Scheinwerfer (ALH)



 Aufmerksamkeitsassistent (DAA)



 Aktiver Spurhalteassistent (LAS) und Spurhalteassistent (LDWS)



 Verkehrszeichenerkennung (TSR)



 Advanced City-Notbremsassistent (Advanced SCBS)



 City-Notbremsassistent [vorwärts] (SCBS F)



 Mazda-Geschwindigkeitsregelanlage mit radargestützter Distanzregelung und Stop&Go-
Funktion (MRCC-System mit Stop&Go-Funktion)



 Notbremsassistent (SBS)

Frontkamera

Die FSC-Kamera erfasst den Zustand vor dem Fahrzeug in der Nacht und tastet die
Fahrspuren ab. Der Abstand in welchem von der FSC-Kamera Gegenstände erfasst werden
hängt von den Umgebungsbedingungen ab.
WARNUNG
Keine Änderungen an der Radaufhängung vornehmen:
Falls die Fahrzeughöhe oder die Neigung geändert wurde, kann das System
vorausfahrende Fahrzeuge nicht richtig erfassen. Das kann zur Folge haben, dass das
System nicht normal oder fehlerhaft ausgelöst wird, was zu einem schwerwiegenden
Unfall führen kann.

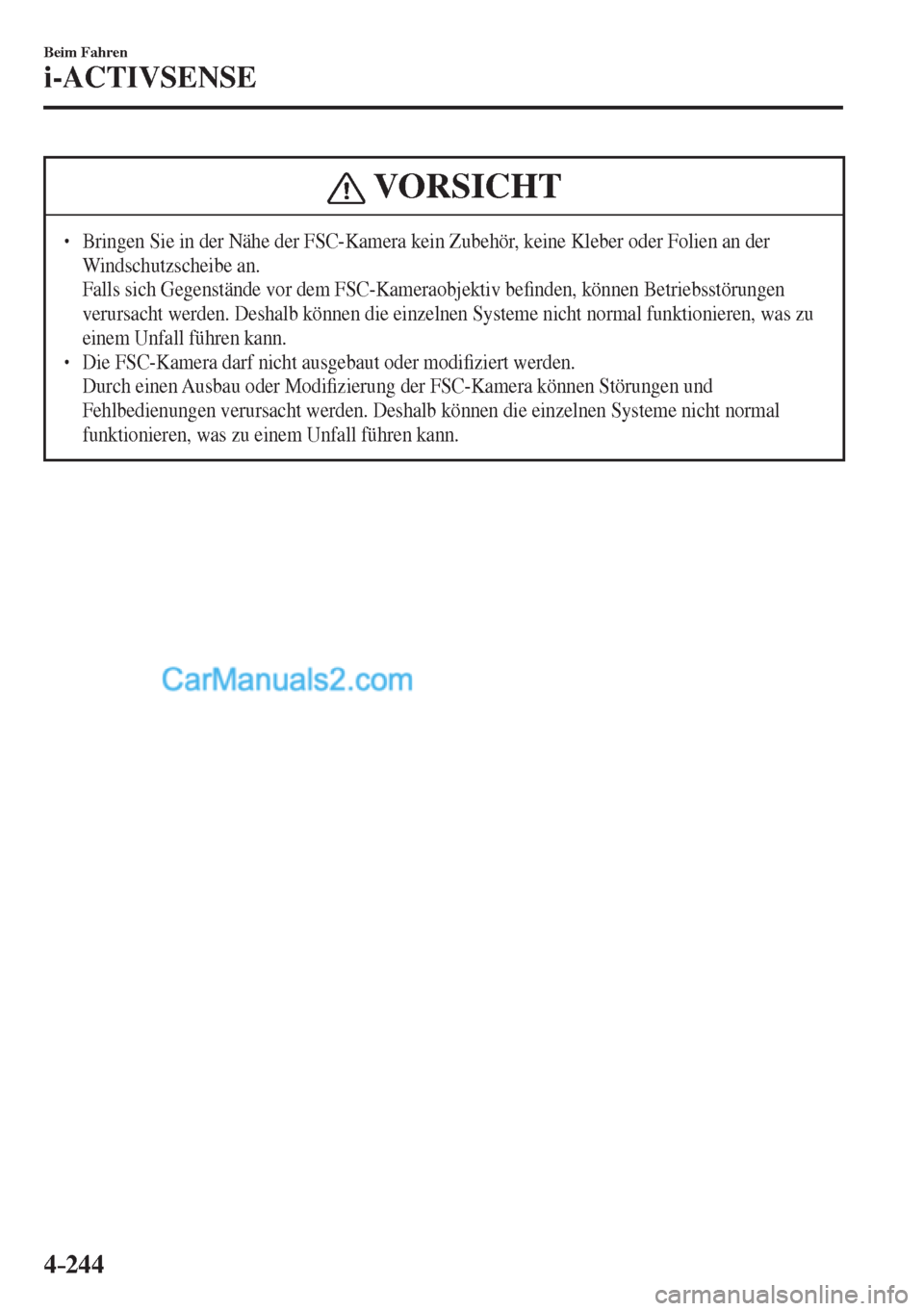

4–244
Beim Fahren
i-ACTIVSENSE
VORSICHT
  Bringen Sie in der Nähe der FSC-Kamera kein Zubehör, keine Kleber oder Folien an der
Windschutzscheibe an.
 Falls sich Gegenstände vor dem FSC-Kameraobjektiv be¿ nden, können Betriebsstörungen
verursacht werden. Deshalb können die einzelnen Systeme nicht normal funktionieren, was zu
einem Unfall führen kann.
  Die FSC-Kamera darf nicht ausgebaut oder modi¿ ziert werden.  Durch einen Ausbau oder Modi¿ zierung der FSC-Kamera können Störungen und
Fehlbedienungen verursacht werden. Deshalb können die einzelnen Systeme nicht normal
funktionieren, was zu einem Unfall führen kann.

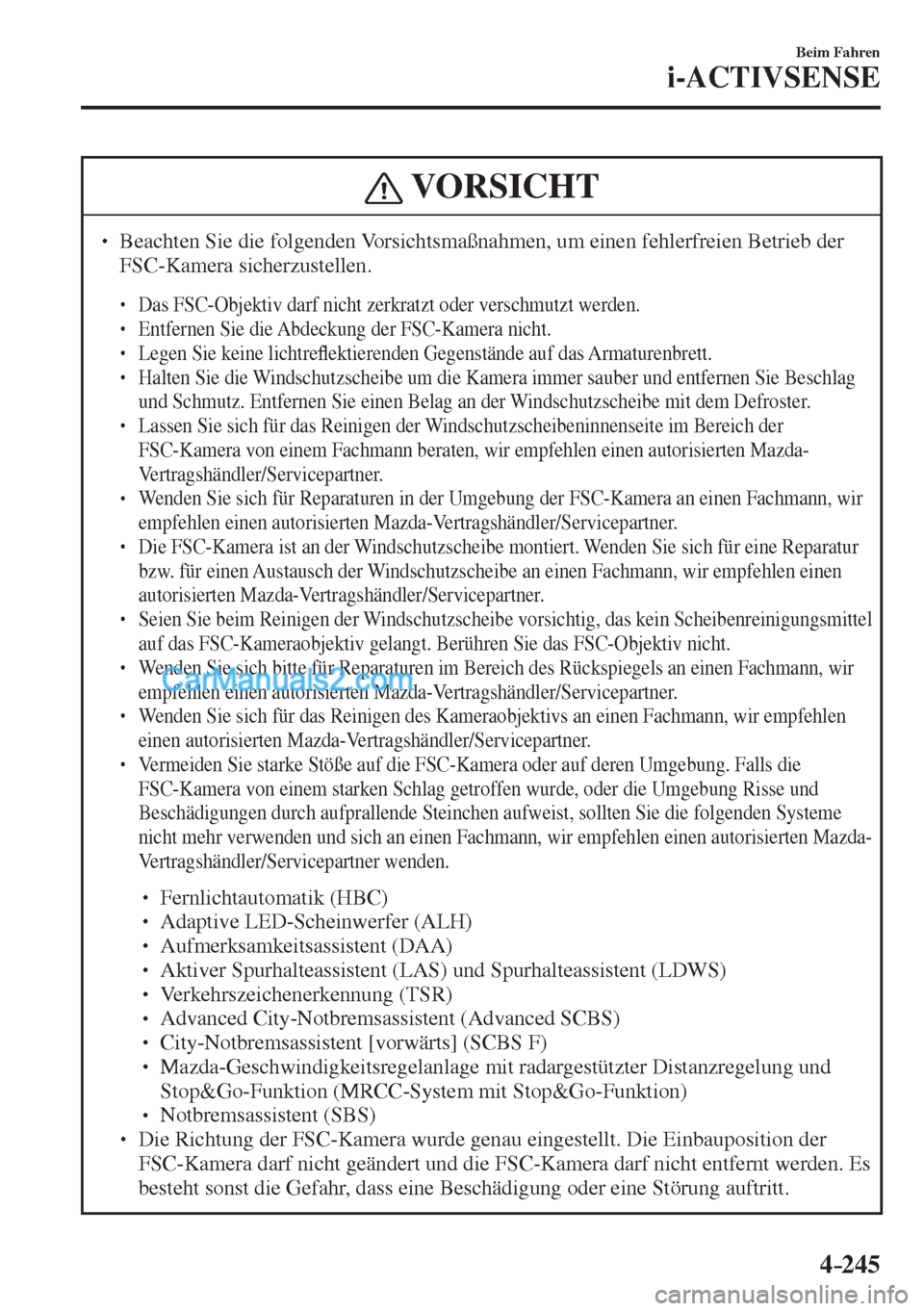

4–245
Beim Fahren
i-ACTIVSENSE
VORSICHT
  Beachten Sie die folgenden Vorsichtsmaßnahmen, um einen fehlerfreien Betrieb der
FSC-Kamera sicherzustellen.



 Das FSC-Objektiv darf nicht zerkratzt oder verschmutzt werden.



 Entfernen Sie die Abdeckung der FSC-Kamera nicht.



 Legen Sie keine lichtreÀ ektierenden Gegenstände auf das Armaturenbrett.



 Halten Sie die Windschutzscheibe um die Kamera immer sauber und entfernen Sie Beschlag
und Schmutz. Entfernen Sie einen Belag an der Windschutzscheibe mit dem Defroster.



 Lassen Sie sich für das Reinigen der Windschutzscheibeninnenseite im Bereich der
FSC-Kamera von einem Fachmann beraten, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.



 Wenden Sie sich für Reparaturen in der Umgebung der FSC-Kamera an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.



 Die FSC-Kamera ist an der Windschutzscheibe montiert. Wenden Sie sich für eine Reparatur
bzw. für einen Austausch der Windschutzscheibe an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.



 Seien Sie beim Reinigen der Windschutzscheibe vorsichtig, das kein Scheibenreinigungsmittel
auf das FSC-Kameraobjektiv gelangt. Berühren Sie das FSC-Objektiv nicht.



 Wenden Sie sich bitte für Reparaturen im Bereich des Rückspiegels an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.



 Wenden Sie sich für das Reinigen des Kameraobjektivs an einen Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner.



 Vermeiden Sie starke Stöße auf die FSC-Kamera oder auf deren Umgebung. Falls die
FSC-Kamera von einem starken Schlag getroffen wurde, oder die Umgebung Risse und
Beschädigungen durch aufprallende Steinchen aufweist, sollten Sie die folgenden Systeme
nicht mehr verwenden und sich an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner wenden.



 Fernlichtautomatik (HBC)



 Adaptive LED-Scheinwerfer (ALH)



 Aufmerksamkeitsassistent (DAA)



 Aktiver Spurhalteassistent (LAS) und Spurhalteassistent (LDWS)



 Verkehrszeichenerkennung (TSR)



 Advanced City-Notbremsassistent (Advanced SCBS)



 City-Notbremsassistent [vorwärts] (SCBS F)



 Mazda-Geschwindigkeitsregelanlage mit radargestützter Distanzregelung und
Stop&Go-Funktion (MRCC-System mit Stop&Go-Funktion)



 Notbremsassistent (SBS)



 Die Richtung der FSC-Kamera wurde genau eingestellt. Die Einbauposition der
FSC-Kamera darf nicht geändert und die FSC-Kamera darf nicht entfernt werden. Es
besteht sonst die Gefahr, dass eine Beschädigung oder eine Störung auftritt.

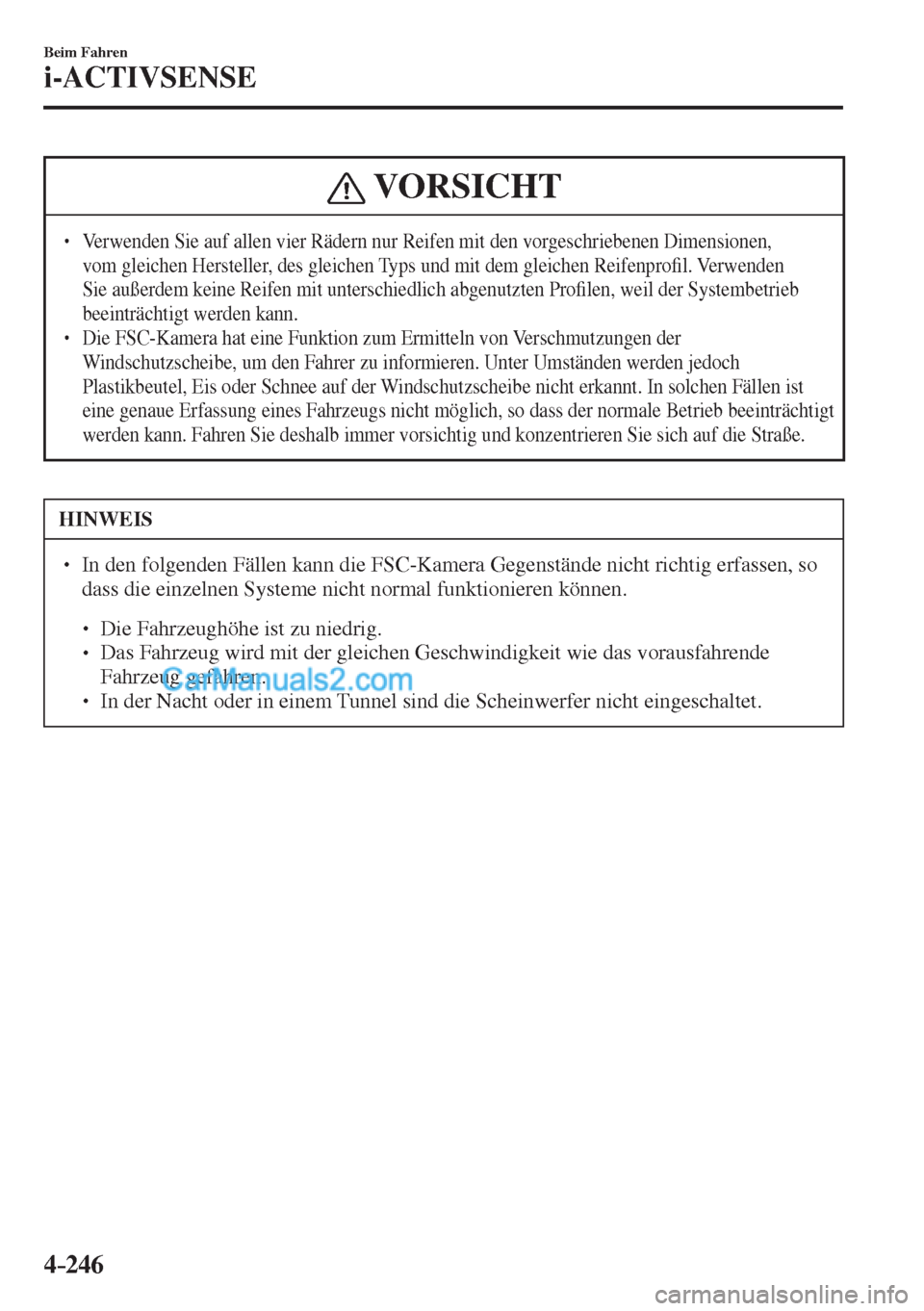

4–246
Beim Fahren
i-ACTIVSENSE
VORSICHT
  Verwenden Sie auf allen vier Rädern nur Reifen mit den vorgeschriebenen Dimensionen,
vom gleichen Hersteller, des gleichen Typs und mit dem gleichen Reifenpro¿ l. Verwenden
Sie außerdem keine Reifen mit unterschiedlich abgenutzten Pro¿ len, weil der Systembetrieb
beeinträchtigt werden kann.
  Die FSC-Kamera hat eine Funktion zum Ermitteln von Verschmutzungen der
Windschutzscheibe, um den Fahrer zu informieren. Unter Umständen werden jedoch
Plastikbeutel, Eis oder Schnee auf der Windschutzscheibe nicht erkannt. In solchen Fällen ist
eine genaue Erfassung eines Fahrzeugs nicht möglich, so dass der normale Betrieb beeinträchtigt
werden kann. Fahren Sie deshalb immer vorsichtig und konzentrieren Sie sich auf die Straße.
HINWEIS
  In den folgenden Fällen kann die FSC-Kamera Gegenstände nicht richtig erfassen, so
dass die einzelnen Systeme nicht normal funktionieren können.



 Die Fahrzeughöhe ist zu niedrig.



 Das Fahrzeug wird mit der gleichen Geschwindigkeit wie das vorausfahrende
Fahrzeug gefahren.



 In der Nacht oder in einem Tunnel sind die Scheinwerfer nicht eingeschaltet.

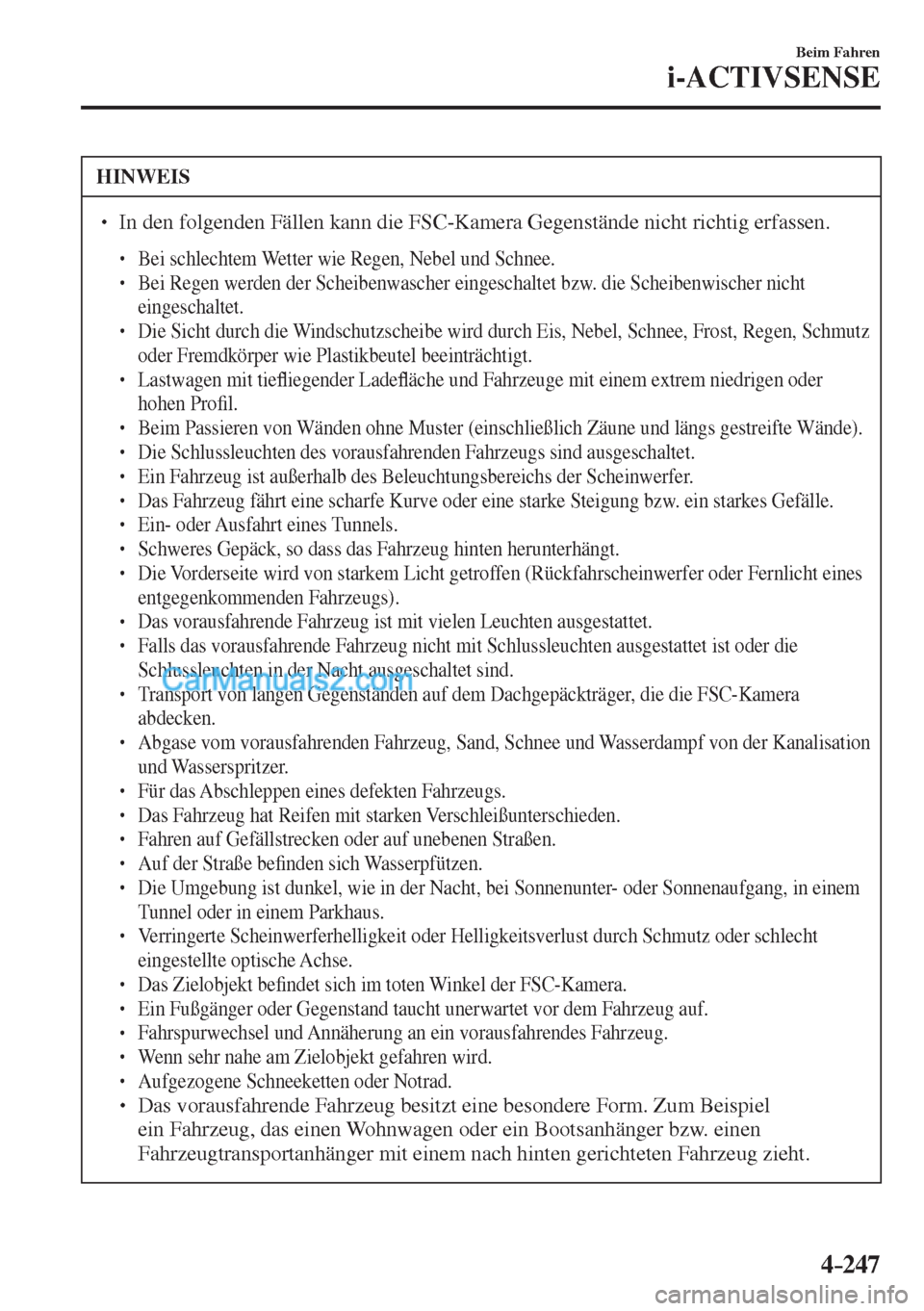

4–247
Beim Fahren
i-ACTIVSENSE
HINWEIS
  In den folgenden Fällen kann die FSC-Kamera Gegenstände nicht richtig erfassen.



 Bei schlechtem Wetter wie Regen, Nebel und Schnee.



 Bei Regen werden der Scheibenwascher eingeschaltet bzw. die Scheibenwischer nicht
eingeschaltet.



 Die Sicht durch die Windschutzscheibe wird durch Eis, Nebel, Schnee, Frost, Regen, Schmutz
oder Fremdkörper wie Plastikbeutel beeinträchtigt.



 Lastwagen mit tieÀ iegender LadeÀ äche und Fahrzeuge mit einem extrem niedrigen oder
hohen Pro¿ l.




 Beim Passieren von Wänden ohne Muster (einschließlich Zäune und längs gestreifte Wände).



 Die Schlussleuchten des vorausfahrenden Fahrzeugs sind ausgeschaltet.



 Ein Fahrzeug ist außerhalb des Beleuchtungsbereichs der Scheinwerfer.



 Das Fahrzeug fährt eine scharfe Kurve oder eine starke Steigung bzw. ein starkes Gefälle.



 Ein- oder Ausfahrt eines Tunnels.



 Schweres Gepäck, so dass das Fahrzeug hinten herunterhängt.



 Die Vorderseite wird von starkem Licht getroffen (Rückfahrscheinwerfer oder Fernlicht eines
entgegenkommenden Fahrzeugs).



 Das vorausfahrende Fahrzeug ist mit vielen Leuchten ausgestattet.



 Falls das vorausfahrende Fahrzeug nicht mit Schlussleuchten ausgestattet ist oder die
Schlussleuchten in der Nacht ausgeschaltet sind.



 Transport von langen Gegenständen auf dem Dachgepäckträger, die die FSC-Kamera
abdecken.



 Abgase vom vorausfahrenden Fahrzeug, Sand, Schnee und Wasserdampf von der Kanalisation
und Wasserspritzer.



 Für das Abschleppen eines defekten Fahrzeugs.



 Das Fahrzeug hat Reifen mit starken Verschleißunterschieden.



 Fahren auf Gefällstrecken oder auf unebenen Straßen.



 Auf der Straße be¿ nden sich Wasserpfützen.



 Die Umgebung ist dunkel, wie in der Nacht, bei Sonnenunter- oder Sonnenaufgang, in einem
Tunnel oder in einem Parkhaus.



 Verringerte Scheinwerferhelligkeit oder Helligkeitsverlust durch Schmutz oder schlecht
eingestellte optische Achse.



 Das Zielobjekt be¿ ndet sich im toten Winkel der FSC-Kamera.



 Ein Fußgänger oder Gegenstand taucht unerwartet vor dem Fahrzeug auf.



 Fahrspurwechsel und Annäherung an ein vorausfahrendes Fahrzeug.



 Wenn sehr nahe am Zielobjekt gefahren wird.



 Aufgezogene Schneeketten oder Notrad.



 Das vorausfahrende Fahrzeug besitzt eine besondere Form. Zum Beispiel
ein Fahrzeug, das einen Wohnwagen oder ein Bootsanhänger bzw. einen
Fahrzeugtransportanhänger mit einem nach hinten gerichteten Fahrzeug zieht.

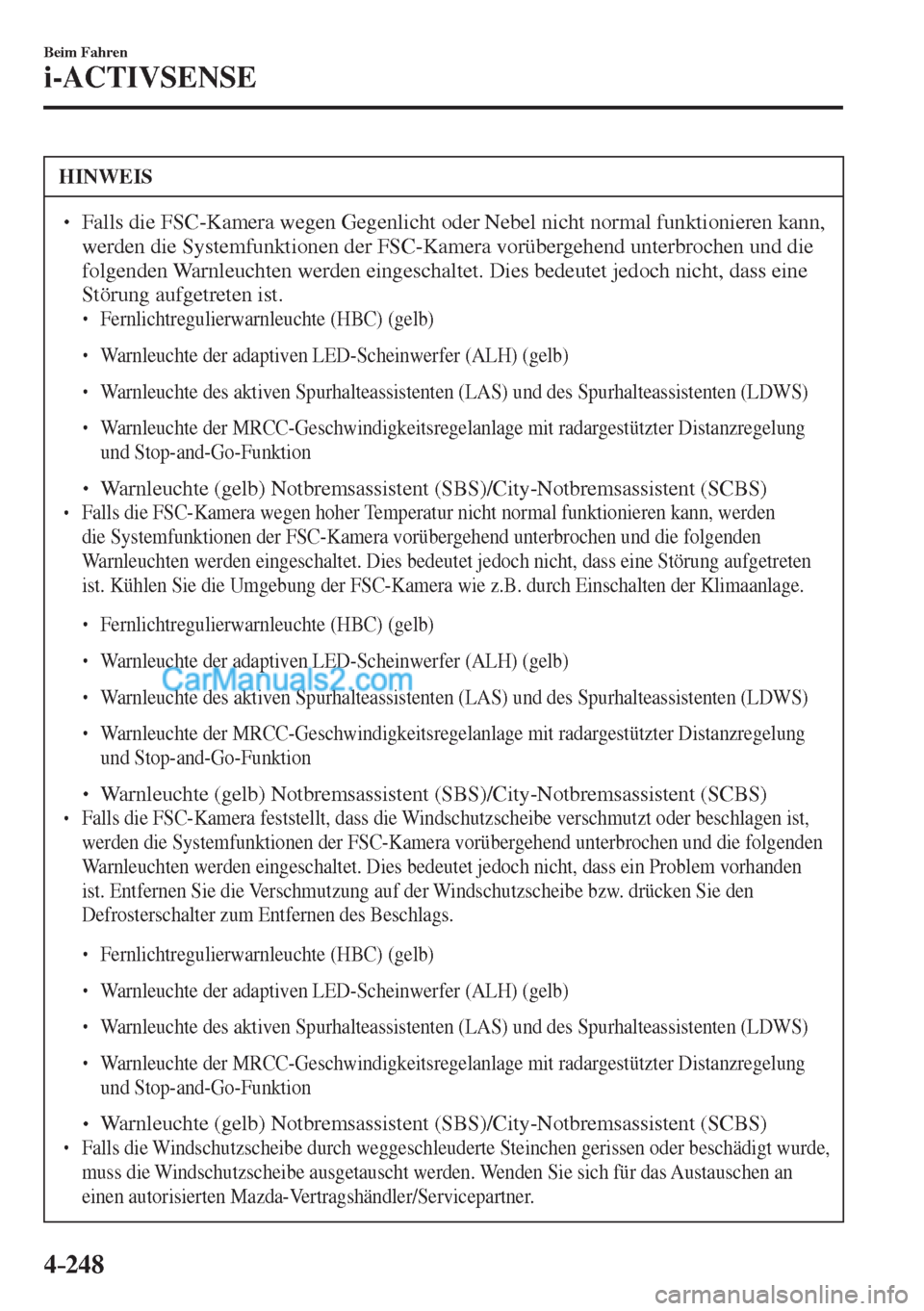

4–248
Beim Fahren
i-ACTIVSENSE
HINWEIS

 Falls die FSC-Kamera wegen Gegenlicht oder Nebel nicht normal funktionieren kann,
werden die Systemfunktionen der FSC-Kamera vorübergehend unterbrochen und die
folgenden Warnleuchten werden eingeschaltet. Dies bedeutet jedoch nicht, dass eine
Störung aufgetreten ist.



 Fernlichtregulierwarnleuchte (HBC) (gelb)



 Warnleuchte der adaptiven LED-Scheinwerfer (ALH) (gelb)



 Warnleuchte des aktiven Spurhalteassistenten (LAS) und des Spurhalteassistenten (LDWS)



 Warnleuchte der MRCC-Geschwindigkeitsregelanlage mit radargestützter Distanzregelung
und Stop-and-Go-Funktion



 Warnleuchte (gelb) Notbremsassistent (SBS)/City-Notbremsassistent (SCBS)

 Falls die FSC-Kamera wegen hoher Temperatur nicht normal funktionieren kann, werden
die Systemfunktionen der FSC-Kamera vorübergehend unterbrochen und die folgenden
Warnleuchten werden eingeschaltet. Dies bedeutet jedoch nicht, dass eine Störung aufgetreten
ist. Kühlen Sie die Umgebung der FSC-Kamera wie z.B. durch Einschalten der Klimaanlage.



 Fernlichtregulierwarnleuchte (HBC) (gelb)



 Warnleuchte der adaptiven LED-Scheinwerfer (ALH) (gelb)



 Warnleuchte des aktiven Spurhalteassistenten (LAS) und des Spurhalteassistenten (LDWS)



 Warnleuchte der MRCC-Geschwindigkeitsregelanlage mit radargestützter Distanzregelung
und Stop-and-Go-Funktion



 Warnleuchte (gelb) Notbremsassistent (SBS)/City-Notbremsassistent (SCBS)

 Falls die FSC-Kamera feststellt, dass die Windschutzscheibe verschmutzt oder beschlagen ist,
werden die Systemfunktionen der FSC-Kamera vorübergehend unterbrochen und die folgenden
Warnleuchten werden eingeschaltet. Dies bedeutet jedoch nicht, dass ein Problem vorhanden
ist. Entfernen Sie die Verschmutzung auf der Windschutzscheibe bzw. drücken Sie den
Defrosterschalter zum Entfernen des Beschlags.



 Fernlichtregulierwarnleuchte (HBC) (gelb)



 Warnleuchte der adaptiven LED-Scheinwerfer (ALH) (gelb)



 Warnleuchte des aktiven Spurhalteassistenten (LAS) und des Spurhalteassistenten (LDWS)



 Warnleuchte der MRCC-Geschwindigkeitsregelanlage mit radargestützter Distanzregelung
und Stop-and-Go-Funktion



 Warnleuchte (gelb) Notbremsassistent (SBS)/City-Notbremsassistent (SCBS)

 Falls die Windschutzscheibe durch weggeschleuderte Steinchen gerissen oder beschädigt wurde,
muss die Windschutzscheibe ausgetauscht werden. Wenden Sie sich für das Austauschen an
einen autorisierten Mazda-Vertragshändler/Servicepartner.

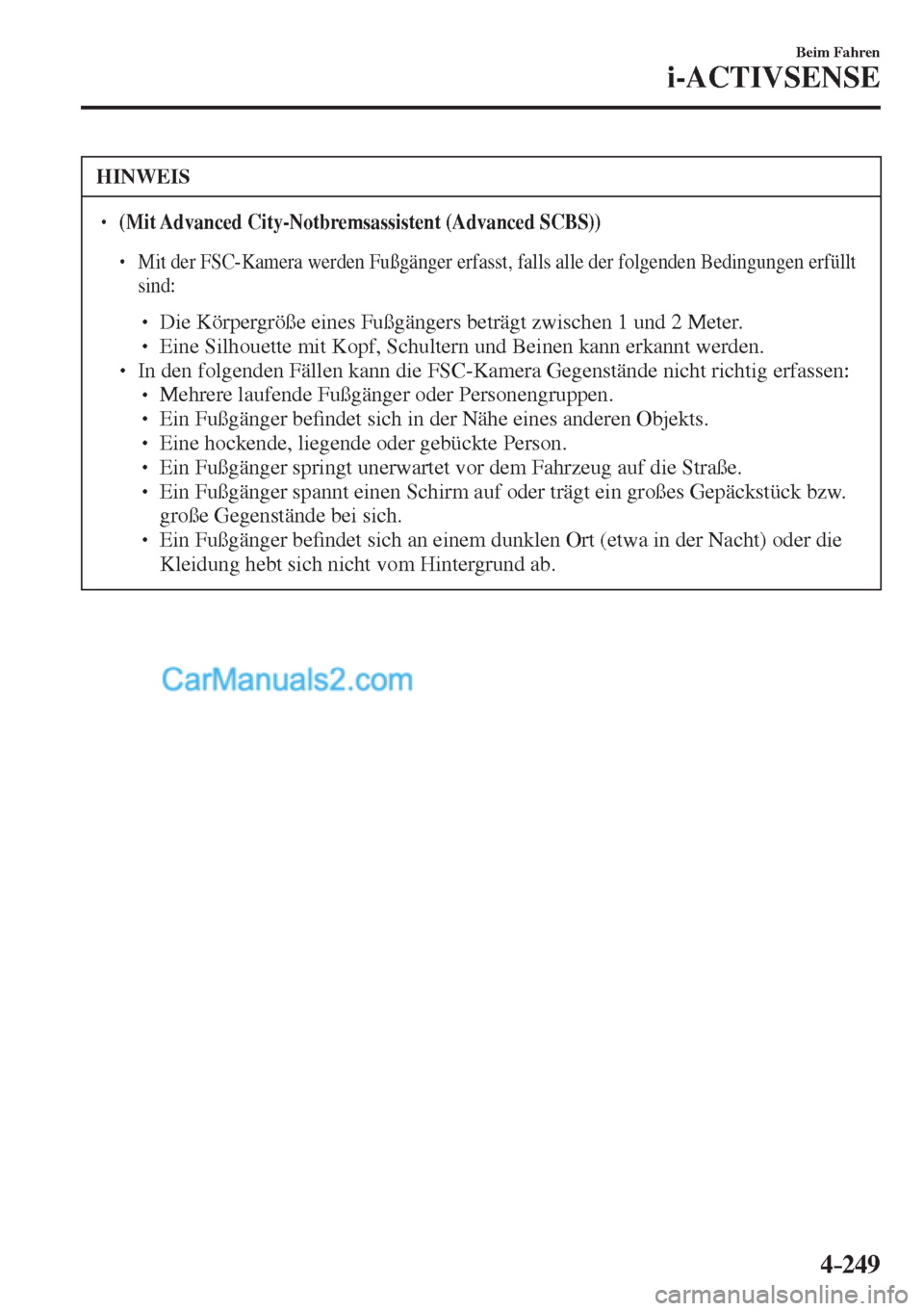

4–249
Beim Fahren
i-ACTIVSENSE
HINWEIS
  (Mit Advanced City-Notbremsassistent (Advanced SCBS))



 Mit der FSC-Kamera werden Fußgänger erfasst, falls alle der folgenden Bedingungen erfüllt
sind:



 Die Körpergröße eines Fußgängers beträgt zwischen 1 und 2 Meter.



 Eine Silhouette mit Kopf, Schultern und Beinen kann erkannt werden.



 In den folgenden Fällen kann die FSC-Kamera Gegenstände nicht richtig erfassen:



 Mehrere laufende Fußgänger oder Personengruppen.



 Ein Fußgänger be¿ ndet sich in der Nähe eines anderen Objekts.



 Eine hockende, liegende oder gebückte Person.



 Ein Fußgänger springt unerwartet vor dem Fahrzeug auf die Straße.



 Ein Fußgänger spannt einen Schirm auf oder trägt ein großes Gepäckstück bzw.
große Gegenstände bei sich.



 Ein Fußgänger be¿ ndet sich an einem dunklen Ort (etwa in der Nacht) oder die
Kleidung hebt sich nicht vom Hintergrund ab.
