2017 MAZDA MODEL CX-5 service interval

4–60
Beim Fahren
Kombiinstrument und Display
*nur bestimmte Modelle
Glühkerzenkontrollleuchte
(SKYACTIV-D 2.2)

Diese Leuchte kann auÀ euchten, wenn die
Zündung eingeschaltet wird.
Sie erlischt, sobald die Glühkerzen
die Vorglühtemperatur erreicht
haben. Falls die Zündung für längere
Zeit bei abgestelltem Motor und
vorgewärmten Glühkerzen eingeschaltet
bleibt, werden die Glühkerzen erneut
vorgewärmt, was durch AuÀ euchten der
Vorglühkontrollleuchte angezeigt wird.
Schlüsseldisplay/Kontrollleuchte

Kombiinstrument des Typs A
Nehmen Sie die Wartung entsprechend der
Anzeige vor.
Kombiinstrument des Typs B
Beim Einschalten der Zündung auf ON
leuchtet die Schlüsselkontrollleuchte, sie
erlischt nach einigen Sekunden.
Leuchtet
Die Schlüsselkontrollleuchte wird unter
den folgenden Bedingungen eingeschaltet:



 Beim Erreichen des planmäßigen
Wartungsintervalls.



 Wenn das Motoröl gewechselt werden
muss.

Siehe “Wartungsmonitor” auf Seite
6-19 .
Blinkt (SKYACTIV-D 2.2)
Der Abscheider scheidet das Wasser aus
dem Kraftstoff ab.
Wenn sich im Abscheider zu viel Wasser
angesammelt hat, blinkt die Warnleuchte.
Wenden Sie sich so rasch wie möglich
an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Kontrollleuchte für tiefe
Kühlmitteltemperatur (blau) *

Die Leuchte leuchtet kontinuierlich bei
niedriger Kühlmitteltemperatur und
erlischt sobald der Motor warm ist.

4–91
Beim Fahren
Schalter und Bedienungselemente
HINWEIS
Falls der Windschutzscheibenwascher
bei ausgeschalteten Scheibenwischern
eingeschaltet wird, so werden
die Scheibenwischer für einige
Wischbewegungen eingeschaltet.
Kontrollieren Sie den
Wa s c hÀ üssigkeitsstand, falls die
Waschanlage nicht funktioniert (Seite
6-35 ). Falls der Flüssigkeitsstand
normal ist, wenden Sie sich an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Heckscheibenwischer und
Wascher
Für die Verwendung des Scheibenwischers
muss die Zündung auf "ON" gestellt sein.
Heckscheibenwischer

Schalten Sie den Scheibenwischer durch
Drehen des Heckscheibenwischer/-
wascherschalters ein.

Schalterposition
Scheibenwischerbetrieb
Nr. Ty p
A Ty p
B

Stopp


Intervallbetrieb


normal

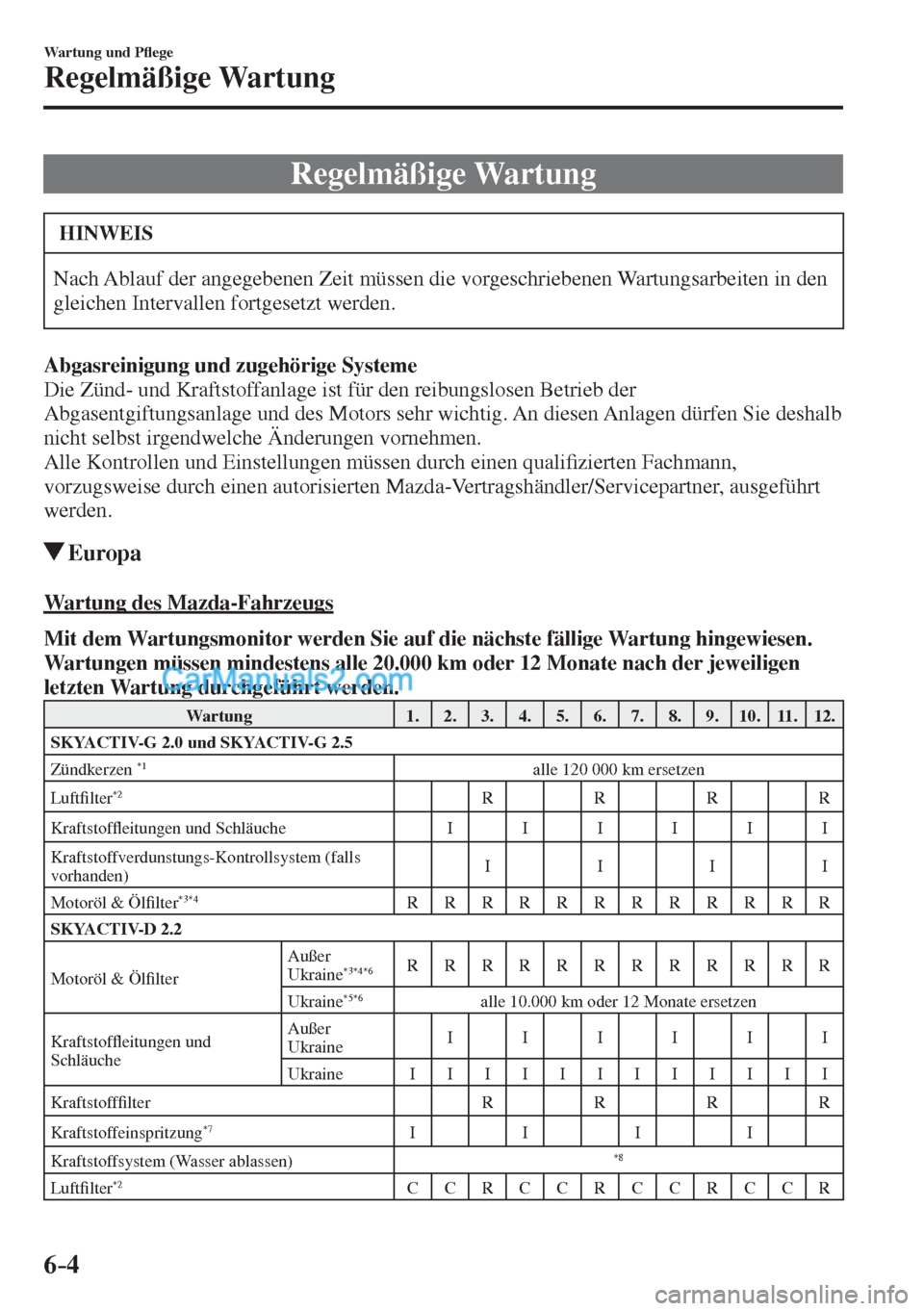

6–4
Wartung und PÀ ege
Regelmäßige Wartung
R e g e l m ä ß i g e W a r t u n g
HINWEIS
Nach Ablauf der angegebenen Zeit müssen die vorgeschriebenen Wartungsarbeiten in den
gleichen Intervallen fortgesetzt werden.
Abgasreinigung und zugehörige Systeme
Die Zünd- und Kraftstoffanlage ist für den reibungslosen Betrieb der
Abgasentgiftungsanlage und des Motors sehr wichtig. An diesen Anlagen dürfen Sie deshalb
nicht selbst irgendwelche Änderungen vornehmen.
Alle Kontrollen und Einstellungen müssen durch einen quali¿ zierten Fachmann,
vorzugsweise durch einen autorisierten Mazda-Vertragshändler/Servicepartner, ausgeführt
werden.
Europa
Wartung des Mazda-Fahrzeugs
Mit dem Wartungsmonitor werden Sie auf die nächste fällige Wartung hingewiesen.
Wartungen müssen mindestens alle 20.000 km oder 12 Monate nach der jeweiligen
letzten Wartung durchgeführt werden.
Wartung 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12.
SKYACTIV-G 2.0 und SKYACTIV-G 2.5
Zündkerzen
*1 alle 120 000 km ersetzen
Luft¿ lter
*2 R R R R
KraftstofÀ eitungen und Schläuche I I I I I I
Kraftstoffverdunstungs-Kontrollsystem (falls
vorhanden) I I I I
Motoröl & Öl¿ lter
*3*4 R R R R R R R R R R R R
SKYACTIV-D 2.2
Motoröl & Öl¿ lter Außer
Ukraine
*3*4*6 R R R R R R R R R R R R
Ukraine *5*6 alle 10.000 km oder 12 Monate ersetzen
KraftstofÀ eitungen und
Schläuche Außer
Ukraine I I I I I I
Ukraine I I I I I I I I I I I I
Kraftstoff¿ lter R R R R
Kraftstoffeinspritzung
*7 I I I I
Kraftstoffsystem (Wasser ablassen)
*8
Luft¿ lter *2 C C R C C R C C R C C R

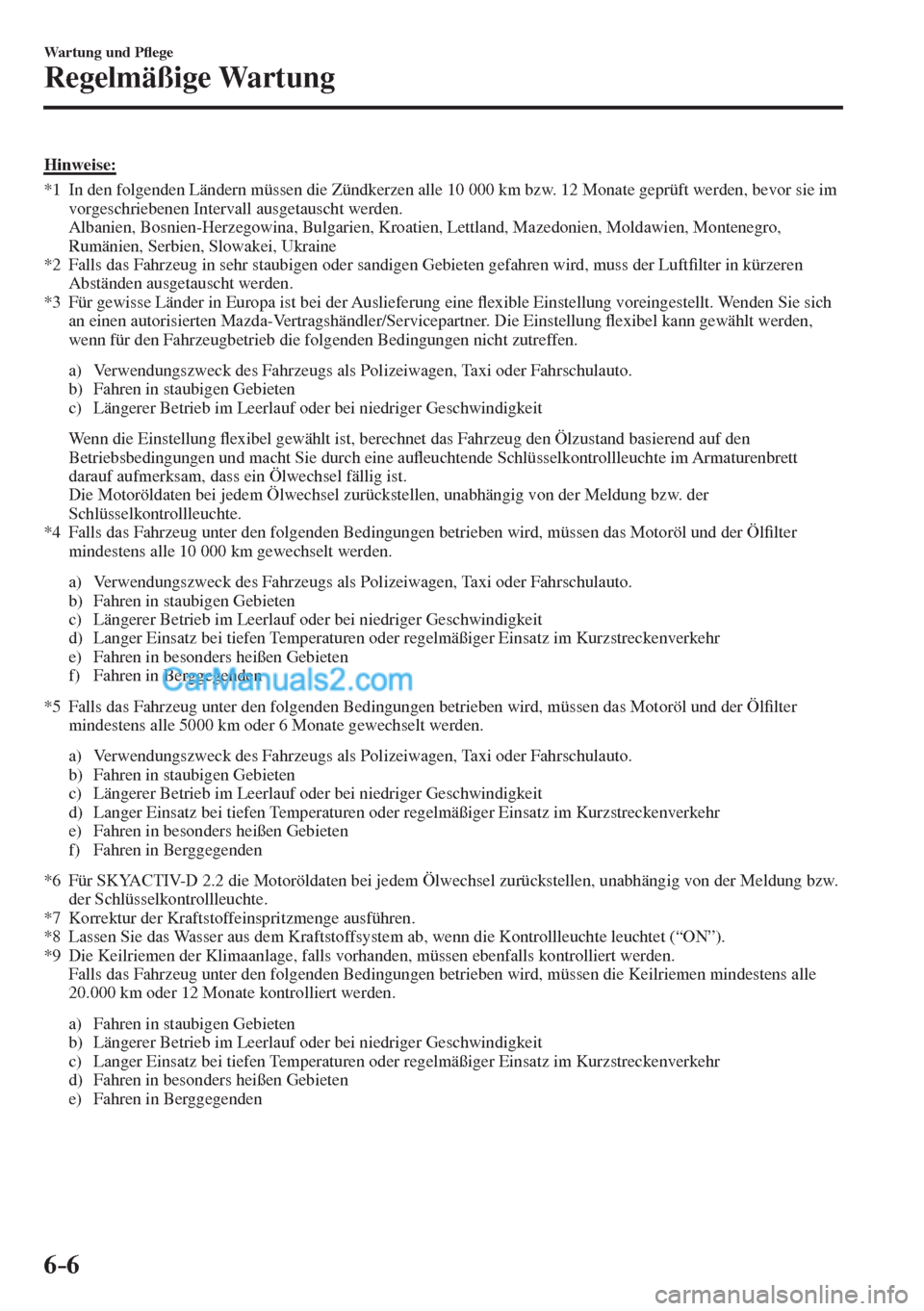

6–6
Wartung und PÀ ege
Regelmäßige Wartung
Hinweise:
*1 In den folgenden Ländern müssen die Zündkerzen alle 10 000 km bzw. 12 Monate geprüft werden, bevor sie im
vorgeschriebenen Intervall ausgetauscht werden.
Albanien, Bosnien-Herzegowina, Bulgarien, Kroatien, Lettland, Mazedonien, Moldawien, Montenegro,
Rumänien, Serbien, Slowakei, Ukraine
*2 Falls das Fahrzeug in sehr staubigen oder sandigen Gebieten gefahren wird, muss der Luft¿ lter in kürzeren
Abständen ausgetauscht werden.
*3 Für gewisse Länder in Europa ist bei der Auslieferung eine À exible Einstellung voreingestellt. Wenden Sie sich
an einen autorisierten Mazda-Vertragshändler/Servicepartner. Die Einstellung À exibel kann gewählt werden,
wenn für den Fahrzeugbetrieb die folgenden Bedingungen nicht zutreffen.
a) Verwendungszweck des Fahrzeugs als Polizeiwagen, Taxi oder Fahrschulauto.
b) Fahren in staubigen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
Wenn die Einstellung À exibel gewählt ist, berechnet das Fahrzeug den Ölzustand basierend auf den
Betriebsbedingungen und macht Sie durch eine auÀ euchtende Schlüsselkontrollleuchte im Armaturenbrett
darauf aufmerksam, dass ein Ölwechsel fällig ist.
Die Motoröldaten bei jedem Ölwechsel zurückstellen, unabhängig von der Meldung bzw. der
Schlüsselkontrollleuchte.
*4 Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen das Motoröl und der Öl¿ lter
mindestens alle 10 000 km gewechselt werden.
a) Verwendungszweck des Fahrzeugs als Polizeiwagen, Taxi oder Fahrschulauto.
b) Fahren in staubigen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
e) Fahren in besonders heißen Gebieten
f) Fahren in Berggegenden
*5 Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen das Motoröl und der Öl¿ lter
mindestens alle 5000 km oder 6 Monate gewechselt werden.
a) Verwendungszweck des Fahrzeugs als Polizeiwagen, Taxi oder Fahrschulauto.
b) Fahren in staubigen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
e) Fahren in besonders heißen Gebieten
f) Fahren in Berggegenden
*6 Für SKYACTIV-D 2.2 die Motoröldaten bei jedem Ölwechsel zurückstellen, unabhängig von der Meldung bzw.
der Schlüsselkontrollleuchte.
*7 Korrektur der Kraftstoffeinspritzmenge ausführen.
*8 Lassen Sie das Wasser aus dem Kraftstoffsystem ab, wenn die Kontrollleuchte leuchtet (“ON”).
*9 Die Keilriemen der Klimaanlage, falls vorhanden, müssen ebenfalls kontrolliert werden.
Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen die Keilriemen mindestens alle
20.000 km oder 12 Monate kontrolliert werden.
a) Fahren in staubigen Gebieten
b) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
c) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
d) Fahren in besonders heißen Gebieten
e) Fahren in Berggegenden

6–20
Wartung und PÀ ege
Regelmäßige Wartung
Die Einstellungen lassen sich wie folgt in der Anzeige anpassen:
Lasche Gegenstand Erklärung
Geplant Einstellung Die Benachrichtigung kann ein- oder ausgeschaltet werden.
Zeit (Monate) Anzeige der Zeit oder der Distanz bis eine Wartung fällig ist.
Wählen Sie diesen Gegenstand, um das Wartungsintervall
einzustellen.
Das Schlüsseldisplay bzw. die Schlüsselkontrollleuchte im
Armaturenbrett leuchtet, wenn die Restdistanz weniger als 1000
km beträgt bzw. in weniger als 15 Tagen (was zuerst eintritt) fällig
ist. Entfern (Kilometer oder
Meilen)
Zurücksetzen Rückstellung der Zeit und der Distanz auf die anfänglichen Werte.
Wenn das System eingeschaltet ist, muss es nach dem Ausführen
der Wartung zurückgestellt werden.
Radumsetzung Einstellung Die Benachrichtigung kann ein- oder ausgeschaltet werden.
Entfern (Kilometer oder
Meilen) Anzeige der Distanz bis eine Radumsetzung fällig ist.
Wählen Sie diesen Gegenstand, um die Distanz für die
Radumsetzung einzustellen.
Das Schlüsseldisplay bzw, die Schlüsselkontrollleuchte im
Armaturenbrett leuchtet, wenn die Restdistanz weniger als 1000
km beträgt.
Zurücksetzen Rückstellung der Restdistanz auf den anfänglichen Wert.
Wenn das System eingeschaltet ist, muss es nach einer
Radumsetzung zurückgestellt werden.
Ölwechsel Einstellung
*1 Die Benachrichtigung kann ein- oder ausgeschaltet werden.
Entfern (Kilometer oder
Meilen) Anzeige der Distanz bis ein Ölwechsel fällig ist.
Wählen Sie diesen Gegenstand, um die Distanz für einen
Ölwechsel einzustellen.
Das Schlüsseldisplay bzw, die Schlüsselkontrollleuchte im
Armaturenbrett leuchtet, wenn die Restdistanz weniger als 1000
km beträgt.
Zurücksetzen
*2 Rückstellung der Restdistanz auf den anfänglichen Wert.
Wenn das System eingeschaltet ist, muss es nach einem Ölwechsel
zurückgestellt werden.
*1 Falls die À exible Einstellung für das Motoröl verfügbar ist (nur gewisse Modelle). Wenden Sie sich an einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Wenn die À exible Wartungseinstellung für das Motoröl gewählt ist, erscheinen die folgenden Anzeigen.
Das Fahrzeug berechnet den Ölzustand basierend auf den Betriebsbedingungen und macht Sie durch eine
auÀ euchtende Schlüsselkontrollleuchte im Armaturenbrett darauf aufmerksam, wenn ein Ölwechsel fällig ist.
*2 Bei jedem Motorölwechsel muss das Motorsteuergerät für SKYACTIV-D 2.2 zurückgestellt werden.
Wenden Sie sich zum Zurückstellen des Motorsteuergeräts an einen autorisierten Mazda-Vertragshändler/
Servicepartner oder siehe Seite 6-30 für das Zurückstellen des Motorsteuergeräts.

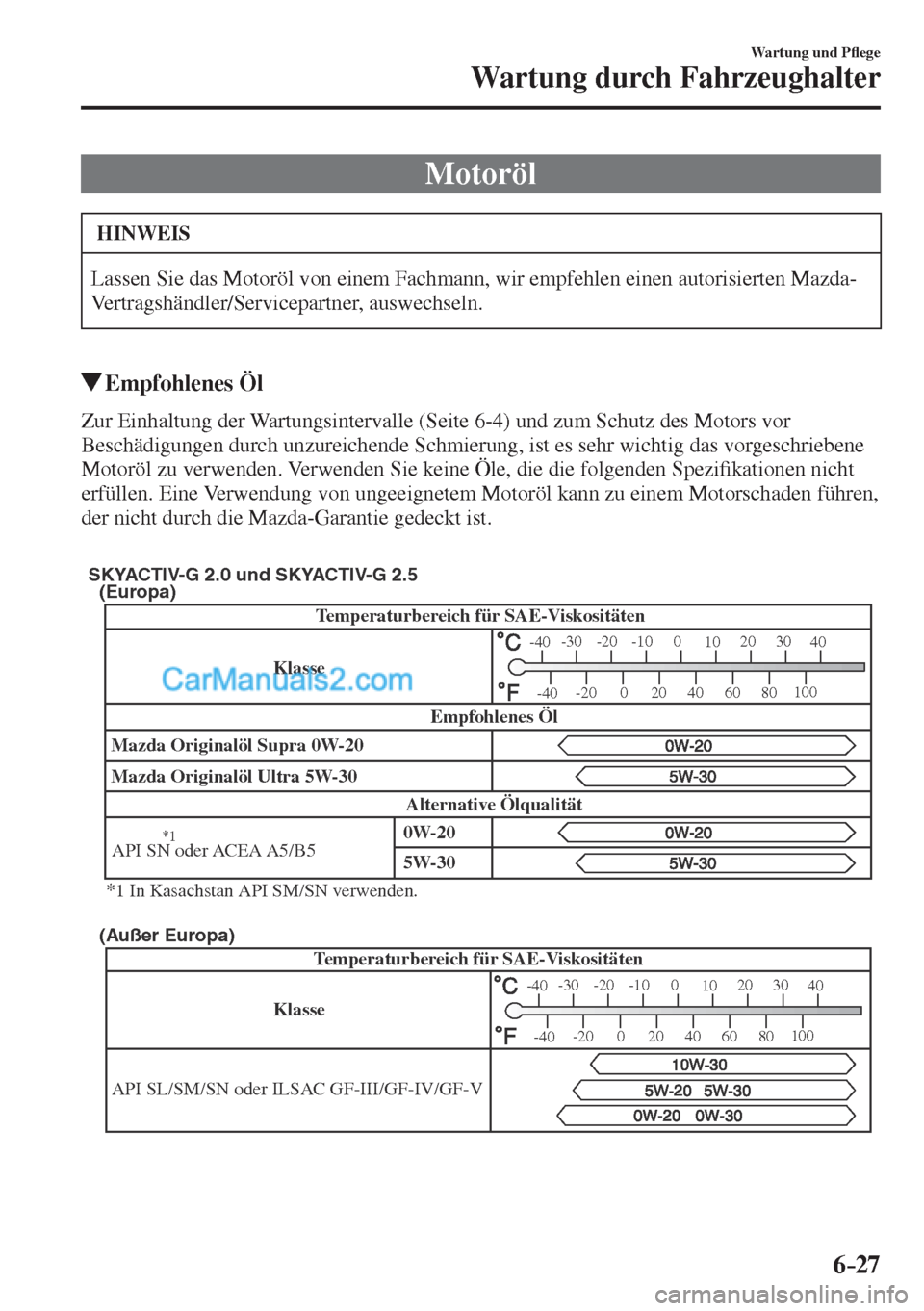

6–27
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Motoröl
HINWEIS
Lassen Sie das Motoröl von einem Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, auswechseln.
Empfohlenes Öl
Zur Einhaltung der Wartungsintervalle (Seite 6-4 ) und zum Schutz des Motors vor
Beschädigungen durch unzureichende Schmierung, ist es sehr wichtig das vorgeschriebene
Motoröl zu verwenden. Verwenden Sie keine Öle, die die folgenden Spezi¿ kationen nicht
erfüllen. Eine Verwendung von ungeeignetem Motoröl kann zu einem Motorschaden führen,
der nicht durch die Mazda-Garantie gedeckt ist.


Temperaturbereich für SAE-Viskositäten
Mazda Originalöl Ultra 5W-30
API SN oder ACEA A5/B5 Mazda Originalöl Supra 0W-20
Alternative ÖlqualitätEmpfohlenes Öl
(Europa)
(Außer Europa)
-30 -20 -10 0
1020 30
40
-200
2040
60
80100
-40
-40
Klasse Klasse
Temperaturbereich für SAE-Viskositäten
API SL/SM/SN oder ILSAC GF-III/GF-IV/GF-V
-30 -20 -10 0
1020 30
40
-200
2040
60
80100
-40
-40
SKYACTIV-G 2.0 und SKYACTIV-G 2.5
5W-30 0W-20
*1 In Kasachstan API SM/SN verwenden.
*1

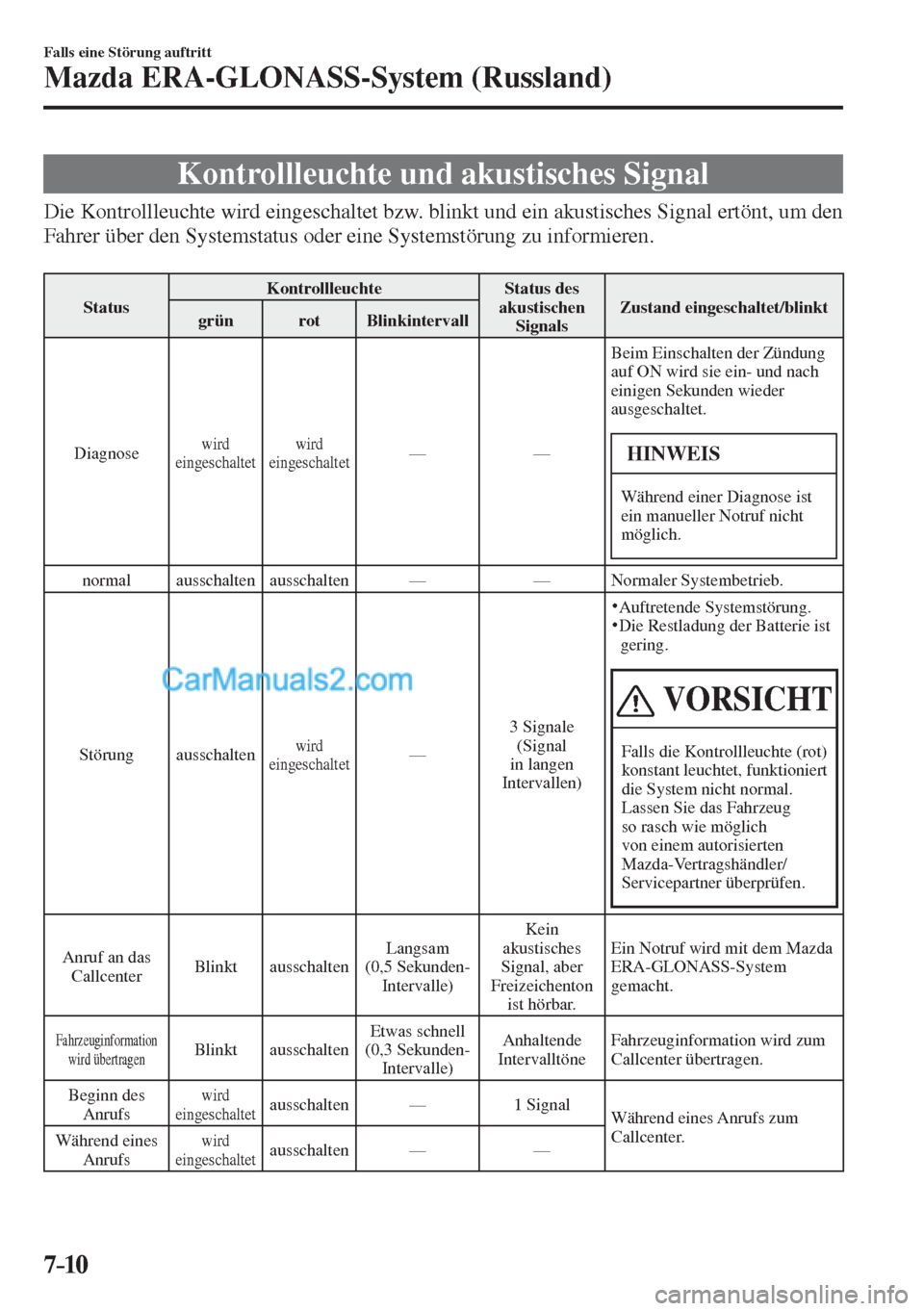

7–10
Falls eine Störung auftritt
Mazda ERA-GLONASS-System (Russland)
Kontrollleuchte und akustisches Signal
Die Kontrollleuchte wird eingeschaltet bzw. blinkt und ein akustisches Signal ertönt, um den
Fahrer über den Systemstatus oder eine Systemstörung zu informieren.

Status Kontrollleuchte Status des
akustischen
Signals Zustand eingeschaltet/blinkt
grün rot Blinkintervall
Diagnose
wird
eingeschaltet wird
eingeschaltet — — Beim Einschalten der Zündung
auf ON wird sie ein- und nach
einigen Sekunden wieder
ausgeschaltet. HINWEIS
Während einer Diagnose ist
ein manueller Notruf nicht
möglich.
normal ausschalten ausschalten — — Normaler Systembetrieb.
Störung ausschalten
wird
eingeschaltet — 3 Signale
(Signal
in langen
Intervallen)
Auftretende Systemstörung.
Die Restladung der Batterie ist
gering.
VORSICHT
Falls die Kontrollleuchte (rot)
konstant leuchtet, funktioniert
die System nicht normal.
Lassen Sie das Fahrzeug
so rasch wie möglich
von einem autorisierten
Mazda-Vertragshändler/
Servicepartner überprüfen.
Anruf an das
Callcenter Blinkt ausschalten Langsam
(0,5 Sekunden-
Intervalle) Kein
akustisches
Signal, aber
Freizeichenton
ist hörbar. Ein Notruf wird mit dem Mazda
ERA-GLONASS-System
gemacht.
Fahrzeuginformation
wird übertragen Blinkt ausschalten Etwas schnell
(0,3 Sekunden-
Intervalle) Anhaltende
Intervalltöne Fahrzeuginformation wird zum
Callcenter übertragen.
Beginn des
Anrufs
wird
eingeschaltet ausschalten — 1 Signal
Während eines Anrufs zum
Callcenter.
Während eines
Anrufs
wird
eingeschaltet ausschalten — —
