4–26
Beim Fahren
Anlassen und Abstellen des Motors
Bei blinkender Leuchte
Die Leuchte blinkt weiter, wenn im System eine Störung vorhanden ist. Wenden Sie sich
für eine Überprüfung an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
i-stop-Kontrollleuchte (grün)
Bei eingeschalteter Leuchte





 Die Leuchte wird bei abgestelltem Motor ein- und beim erneuten Anlassen des Motors
ausgeschaltet.



 (Außer Modell für Europa)
 Die Leuchte wird eingeschaltet, wenn die Bedingungen zum Abstellen des Motors
während der Fahrt erfüllt sind.

Bei blinkender Leuchte





 (Schaltgetriebe)



 (SKYACTIV-G 2.0, SKYACTIV-G 2.5)
 Beim Drücken des Kupplungspedals oder am Beginn des Loslassens wird der Motor
automatisch angelassen und die Leuchte wird ausgeschaltet.



 (SKYACTIV-D 2.2)
 Durch Drücken des Kupplungspedals startet der Motor automatisch und die Leuchte
erlischt.



 (Modell für Europa)
 Die Leuchte blinkt, falls die Fahrertür bei abgestelltem Motor geöffnet wird, um den
Fahrer darauf aufmerksam zu machen dass der Leerlauf des Motors abgestellt ist. Sie wird
beim Schließen der Fahrertür ausgeschaltet.



 (Außer Modell für Europa)



 (Schaltgetriebe)
 Die Leuchte blinkt, wenn der Schalthebel bei abgestelltem Motor in eine andere Position
als die Neutralposition gestellt wird, um den Fahrer darauf aufmerksam zu machen, dass
der Motor abgestellt ist.



 (Automatikgetriebe)
 Die Leuchte blinkt, falls das Fahrzeug angehalten wird, aber das Bremspedal mit
unzureichender Kraft betätigt wird. Drücken Sie das Bremspedal etwas stärker, weil die
Bremspedalkraft nicht ausreichend ist.

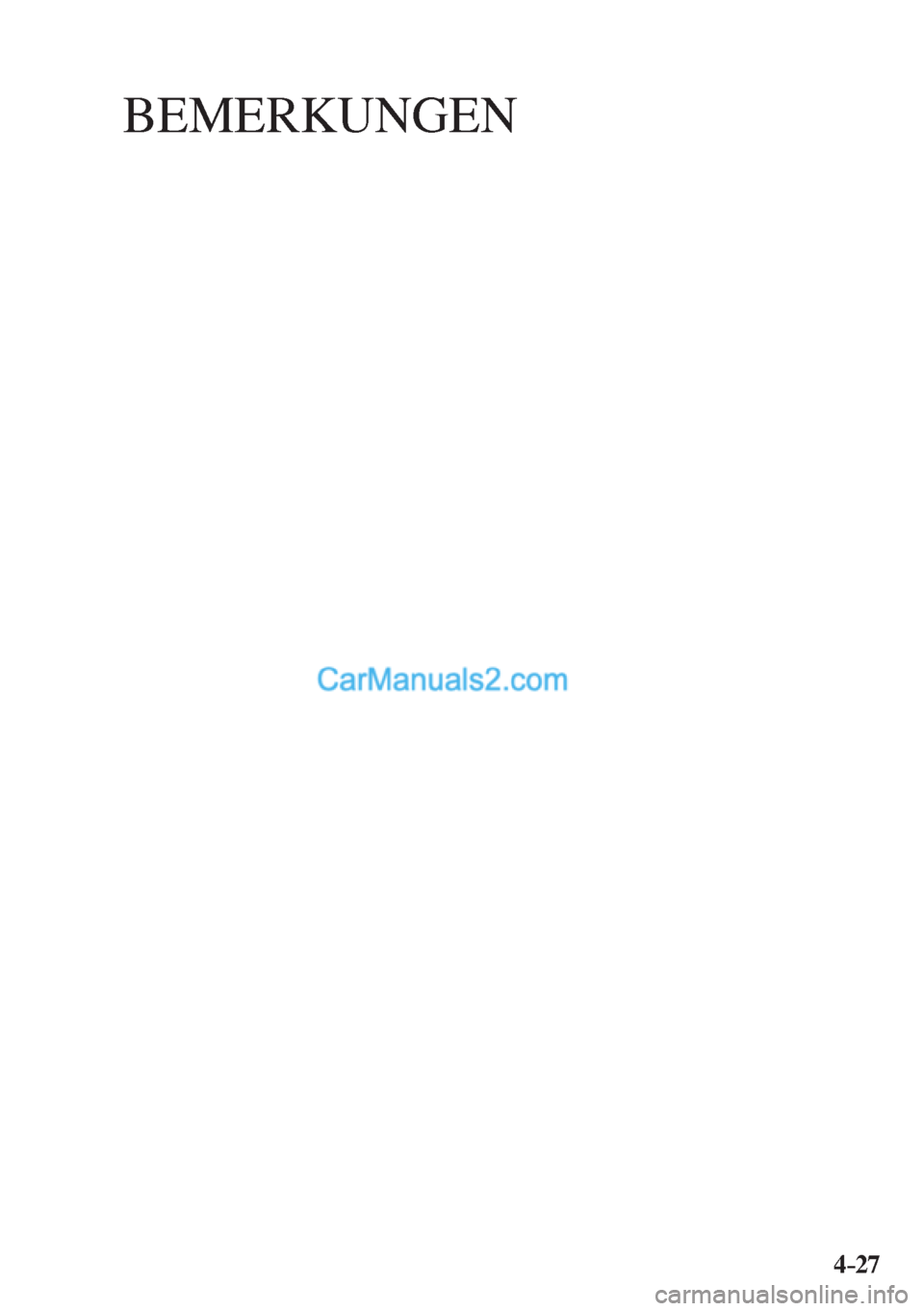

BEMERKUNGEN
4–27

4–28
Beim Fahren
Kombiinstrument und Display
Instrumente und Anzeigen


Lenkradschalter
Active Driving-Anzeige
Typ A
(Mit Multiinformationsdisplay)
(Ohne Multiinformationsdisplay) Kombiinstrument
Typ B
(Windschutzscheibentyp) (Auto-Hochklapp-Typ)





Tachometer ............................................................................................................Seite 4-29



Kilometer-, Tageskilometerzähler und Tageskilometerumschalter .......................Seite 4-29



Drehzahlmesser .....................................................................................................Seite 4-31

4–29
Beim Fahren
Kombiinstrument und Display


Armaturenbrettbeleuchtung ..................................................................................Seite 4-33



Bordcomputer und INFO-Schalter ........................................................................Seite 4-35



Kühlmitteltemperaturanzeige ................................................................................Seite 4-31



Kraftstoffstandanzeige ..........................................................................................Seite 4-32



Außentemperaturanzeige ......................................................................................Seite 4-34



Geschwindigkeitskonstanthalteranzeige ...............................................................Seite 4-35



Geschwindigkeitsbegrenzeranzeige (ASL) ...........................................................Seite 4-35



Geschwindigkeitsalarm .........................................................................................Seite 4-37



Multiinformationsanzeige und INFO-Schalter .....................................................Seite 4-38



Active Driving-Anzeige ........................................................................................Seite 4-48
Tachometer
Der Tachometer zeigt die
Fahrzeuggeschwindigkeit an.
Kilometer-, Tageskilometerzähler
und Tageskilometerumschalter
(ohne Multiinformationsanzeige)
Mit dem Wahlschalter kann die Anzeige
zwischen dem Kilometerzähler, dem
Tageskilometerzähler A und dem
Tageskilometerzähler B umgeschaltet
werden. Die eingestellte Betriebsart wird
angezeigt.


Knopf
Den Knopf drücken. Den Knopf drücken.
Den Knopf drücken. Kilometerzähler
Tageskilometerzähler A
Tageskilometerzähler B

4–30
Beim Fahren
Kombiinstrument und Display
Kilometerzähler
Der Kilometerzähler zeigt die gesamte
vom Fahrzeug zurückgelegte Wegstrecke
an.
Tageskilometerzähler
Der Tageskilometerzähler kann die
Gesamtdistanz von zwei Reisen
anzeigen. Die erste Reise wird mit dem
Tageskilometerzähler A, die zweite
Reise mit dem Tageskilometerzähler B
aufgezeichnet.

Zum Beispiel können Sie mit dem
Tageskilometerzähler A die Reisedistanz
vom Ausgangspunkt her messen, während
Sie mit dem Tageskilometerzähler B die
Fahrstrecke seit dem letzten Auftanken
messen.

Wenn Sie bei angezeigtem
Tageskilometerzähler A den Knopf
für weniger als 1 Sekunde nochmals
drücken, wird auf die Anzeige des
Tageskilometerzählers B umgeschaltet.

Bei eingestelltem Tageskilometerzähler A
wird TRIP A angezeigt. Bei eingestelltem
Tageskilometerzähler B wird TRIP B
angezeigt.

Der Tageskilometerzähler misst eine
zurückgelegte Wegstrecke, bis der Zähler
wieder zurückgestellt wird. Halten Sie
den Knopf für mindestens eine Sekunde
gedrückt, um die Zähleranzeige auf “0.0”
zurückzustellen. Der Tageskilometerzähler
kann zum Messen zurückgelegter
Wegstrecken oder zum Überprüfen des
Kraftstoffverbrauchs verwendet werden. HINWEIS
  (Fahrzeuge mit Audiogerät Typ B)  Falls die
Kraftstoffverbrauchsdaten mit der
Kraftstoffverbrauchsüberwachung
oder der Tageskilometerzähler
A mit dem Tageskilometerzähler
bei eingeschalteter
Synchronisation zwischen
Kraftstoffverbrauchsüberwachung
und Tageskilometerzähler
zurückgestellt wurden, werden die
Kraftstoffverbrauchsdaten und der
Tageskilometerzähler zusammen
zurückgestellt.
 Siehe “Überwachung des
Kraftstoffverbrauchs” auf Seite
4-118 .
  Nur der Tageskilometerzähler kann
Distanzen mit einer Genauigkeit von
hundert Metern anzeigen.
  Der Tageskilometerzähler wird
gelöscht, wenn:



 die Stromversorgung unterbrochen
wird (durchgebrannte Sicherung
oder abgeklemmte Batterie),



 oder das Fahrzeug über eine
Strecke von mehr als 9.999,9 km
gefahren wird.

4–31
Beim Fahren
Kombiinstrument und Display
Drehzahlmesser
Der Drehzahlmesser zeigt die
Motordrehzahl in tausend Umdrehungen
pro Minute (U/min) an.
VORSICHT
Betreiben Sie den Motor nicht im
ROTEN DREHZAHLBEREICH.
Dies kann zu schwerwiegenden
Motorschäden führen.

GESTREIFTER
BEREICH
ROTER
BEREICH
*
1Der Bereich hängt von der Art des
Messinstruments ab.*
1
*1

HINWEIS
Wenn die Nadel des Drehzahlmessers
in den GESTREIFTEN BEREICH
ausschlägt, muss der Fahrer
hochschalten, bevor die Nadel in den
ROTEN BEREICH ausschlägt.
Kühlmitteltemperaturanzeige
(ohne Multiinformationsanzeige)
Anzeige der Kühlmitteltemperatur.
Mit der weißen Anzeige wird eine
niedrige Kühlmitteltemperatur und
mit der roten Anzeige wird eine hohe
Kühlmitteltemperatur oder Überhitzung
angezeigt.


VORSICHT
Falls die Kühlmitteltemperaturanzeige
blinkt, besteht die Möglichkeit, dass
der Motor überhitzt ist. Halten Sie
das Fahrzeug sofort an einer sicheren
Stelle an und treffen die entsprechenden
Maßnahmen. Wenn Sie die Fahrt
fortsetzen, kann der Motor beschädigt
werden.
Siehe “Motorüberhitzung” auf Seite
7-42 .

4–32
Beim Fahren
Kombiinstrument und Display
HINWEIS
  Die Temperatureinheit (Grad
Celsius/Fahrenheit) für die
Kühlmitteltemperaturanzeige
wird zusammen mit der
Außentemperaturanzeige
umgeschaltet.
 Siehe “Individuelle Einstellungen”
auf Seite 9-11 .
  Beim normalen Fahren stabilisiert
sich die Kühlmitteltemperatur bei
100 °C oder weniger und auf der
Anzeige wird ein Bereich von
weniger als 100 °C angezeigt.
Kraftstoffstandanzeige (ohne
Multiinformationsanzeige)
Mit der Kraftstoffstandanzeige
kann der ungefähre Kraftstoffvorrat
festgestellt werden, solange die Zündung
eingeschaltet ist. Es wird empfohlen, den
Kraftstofftank immer mindestens zu einem
Viertel gefüllt zu halten.


voll
1/4 voll
leer

Beim AuÀ euchten der
Kraftstoffstandwarnleuchte oder bei sehr
tiefem Kraftstoffstand, müssen Sie so
rasch wie möglich Kraftstoff nachtanken.
Siehe “Warndisplay/Warnleuchten” auf
Seite 4-53 .

4–33
Beim Fahren
Kombiinstrument und Display
HINWEIS
  Nach dem Auftanken ist eine gewisse
Zeit zum Stabilisieren der Anzeige
notwendig. Außerdem können
beim Befahren einer Steigung oder
einer Kurve Anzeigeabweichungen
auftreten, weil sich der Kraftstoff im
Tank bewegt.
  Die Anzeige für einen zu einem
Viertel oder weniger gefüllten
Kraftstofftank ist für eine genauere
Ablesung stärker unterteilt.
  Die Richtung des Pfeils ( ) zeigt,
dass sich die Tankklappe auf der
linken Fahrzeugseite be¿ ndet.
(SKYACTIV-D 2.2)
Falls die Motorleistung schwankt oder der
Motor wegen ungenügendem Kraftstoff
sogar abstellt, müssen Sie so rasch wie
möglich mindestens 10 Liter Kraftstoff
nachtanken.
Armaturenbrettbeleuchtung
(Ohne Scheinwerferautomatik)
Wenn die Zündung auf “ON” geschaltet ist
und die Begrenzungsleuchten eingeschaltet
sind, wird die Instrumentenbeleuchtung
abgeblendet.
(Mit automatischer
Beleuchtungseinschaltung)
Wenn die Zündung auf “ON” geschaltet ist
und die Begrenzungsleuchten eingeschaltet
sind, wird die Instrumentenbeleuchtung
abgeblendet. Wenn der Lichtsensor
eine helle Umgebung feststellt,
wie bei eingeschalteten
Begrenzungsleuchten am Tag, so wird
die Armaturenbrettbeleuchtung nicht
abgeblendet.
HINWEIS
  (Mit automatischer
Beleuchtungseinschaltung)
 Wenn die Zündung am frühen
Abend oder bei Dämmerung auf
“ON” geschaltet wird, so wird die
Armaturenbrettbeleuchtung für
einige Sekunden abgeblendet bis der
Lichtsensor die Umgebungshelligkeit
erfasst hat. Nach dem Erfassen der
Helligkeit kann die Abblendung
aufgehoben werden.
  Beim Einschalten der
Begrenzungsleuchten wird
die Begrenzungsleuchten-
Kontrollleuchte im Armaturenbrett
eingeschaltet.
 Siehe “Scheinwerfer” auf Seite
4-76 .
Die Helligkeit des Armaturenbretts und
der Armaturenbrettbeleuchtung lässt sich
durch Drehen des Knopfs einstellen.



 Durch Drehen des Knopfs nach links
wird die Helligkeit verringert. Wenn der
Knopf in die Position für die maximale
Verringerung der Helligkeit gedreht
wird, ertönt ein akustisches Signal.



 Durch Drehen des Knopfs nach rechts
wird die Helligkeit erhöht.


dunkel
hell
