2017 MAZDA MODEL CX-5 Betriebsanleitung (in German)

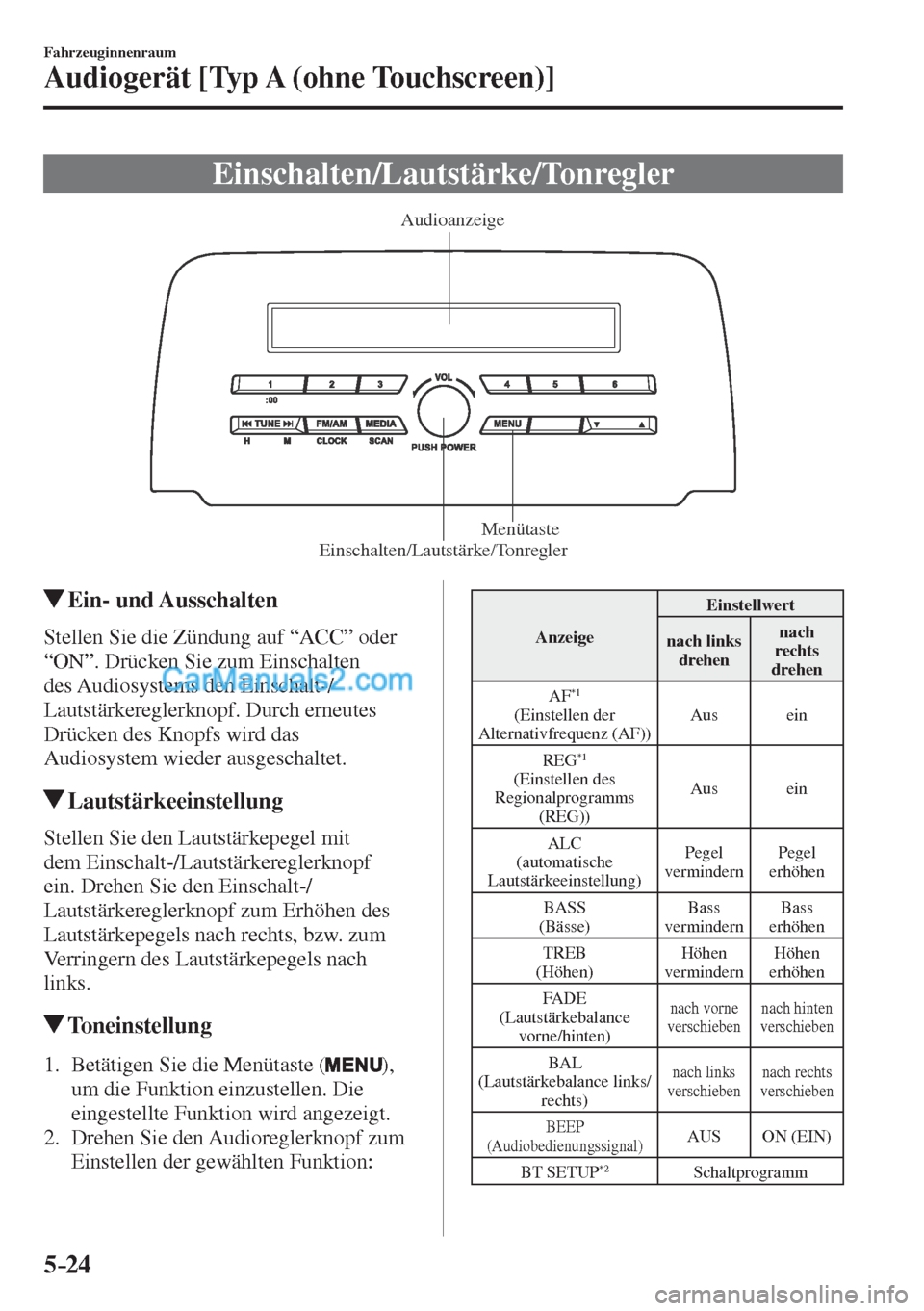

5–24
Fahrzeuginnenraum
Audiogerät [Typ A (ohne Touchscreen)]
E i n s c h a l t e n / L a u t s t ä r k e / T o n r e g l e r
Einschalten/Lautstärke/TonreglerMenütaste Audioanzeige
Ein- und Ausschalten
Stellen Sie die Zündung auf “ACC” oder
“ON”. Drücken Sie zum Einschalten
des Audiosystems den Einschalt-/
Lautstärkereglerknopf. Durch erneutes
Drücken des Knopfs wird das
Audiosystem wieder ausgeschaltet.
Lautstärkeeinstellung
Stellen Sie den Lautstärkepegel mit
dem Einschalt-/Lautstärkereglerknopf
ein. Drehen Sie den Einschalt-/
Lautstärkereglerknopf zum Erhöhen des
Lautstärkepegels nach rechts, bzw. zum
Verringern des Lautstärkepegels nach
links.
Toneinstellung
1. Betätigen Sie die Menütaste ( ),
um die Funktion einzustellen. Die
eingestellte Funktion wird angezeigt.
2. Drehen Sie den Audioreglerknopf zum
Einstellen der gewählten Funktion:

Anzeige Einstellwert
nach links
drehen nach
rechts
drehen
A F
*1
(Einstellen der
Alternativfrequenz (AF)) Aus ein
R E G
*1
(Einstellen des
Regionalprogramms
(REG)) Aus ein
A L C
(automatische
Lautstärkeeinstellung) Pegel
vermindern Pegel
erhöhen
BASS
(Bässe) Bass
vermindern Bass
erhöhen
T R E B
(Höhen) Höhen
vermindern Höhen
erhöhen
FADE
(Lautstärkebalance
vorne/hinten)
nach vorne
verschieben nach hinten
verschieben
B A L
(Lautstärkebalance links/
rechts) nach links
verschieben nach rechts
verschieben
BEEP
(Audiobedienungssignal)
AUS ON (EIN)
BT SETUP
*2 Schaltprogramm

5–25
Fahrzeuginnenraum
Audiogerät [Typ A (ohne Touchscreen)]
*nur bestimmte Modelle
Anzeige Einstellwert
nach links
drehen nach
rechts
drehen
12Hr
24Hr
(Zeiteinstellung 12
Std./24 Std.) 12Hr
(blinkt) 24Hr
(blinkt)

*1 Mit Radiodatensystem (RDS)
*2 Je nach Modell ist es möglich, dass
diese Funktion nicht vorhanden ist.
HINWEIS
Falls während mehreren Sekunden keine
Bedienung erfolgt, wird die Anzeige
wieder zurückgeschaltet. Um die Bässe,
die Höhen, die Überblendung und die
Balance einzustellen, müssen Sie die
Menütaste (
) für ungefähr 2
Sekunden gedrückt halten. Es ertönt ein
akustisches Signal und die Anzeige
CLEAR erscheint.
AF (Einstellen der Alternativfrequenz
(AF))
*
Die AF-Funktion des Radiodatensystems
(RDS) lässt sich ein- oder ausschalten.
Siehe “Radiodatensystem (RDS)” auf
Seite 5-30 .
REG (Einstellen des
Regionalprogramms (REG))
*
Die REG-Funktion des Radiodatensystems
(RDS) lässt sich ein- oder ausschalten.
Siehe “Radiodatensystem (RDS)” auf
Seite 5-30 . ALC (automatische
Lautstärkeeinstellung)
Mit der automatischen Pegelregelung
(ALC) wird der Lautstärkepegel
automatisch entsprechend der
Fahrgeschwindigkeit geregelt. Bei
höherer Fahrgeschwindigkeit nimmt der
Lautstärkepegel zu. ALC hat die Modi
ALC OFF und ALC LEVEL 1 bis 7.
Bei ALC LEVEL 7 ist der maximale
Lautstärkepegel eingestellt. Wählen
Sie den Modus entsprechend den
Fahrbedingungen.
BEEP (Audiobedienungssignal)
Die Betriebsgeräuscheinstellung beim
gedrückt halten einer Taste lässt sich
ändern. Die anfängliche Einstellung
ist “ON”. Zum Ausschalten des
Betriebsgeräusches auf “OFF” stellen.
BT SETUP-Betriebsart
*
Musik und andere Tonquellen, wie auf
tragbare Audiogeräte und Mobiltelefone
aufgezeichnete Daten, die mit einer
Bluetooth
® -Übertragungsfunktion
ausgerüstet sind, lassen sich kabellos über
die Fahrzeuglautsprecher wiedergeben.
Diese Geräte lassen sich mit der BT
SETUP-Betriebsart auf die Bluetooth
® -
Übertragung programmieren und anpassen
(Seite 5-50 ).
1 2 H r
24Hr (Zeiteinstellung 12
Std./24 Std.)
Die Anzeige lässt sich mit dem
Audioreglerknopf zwischen der 12- und
24-Stunden-Anzeige umschalten (Seite
5-26 ).

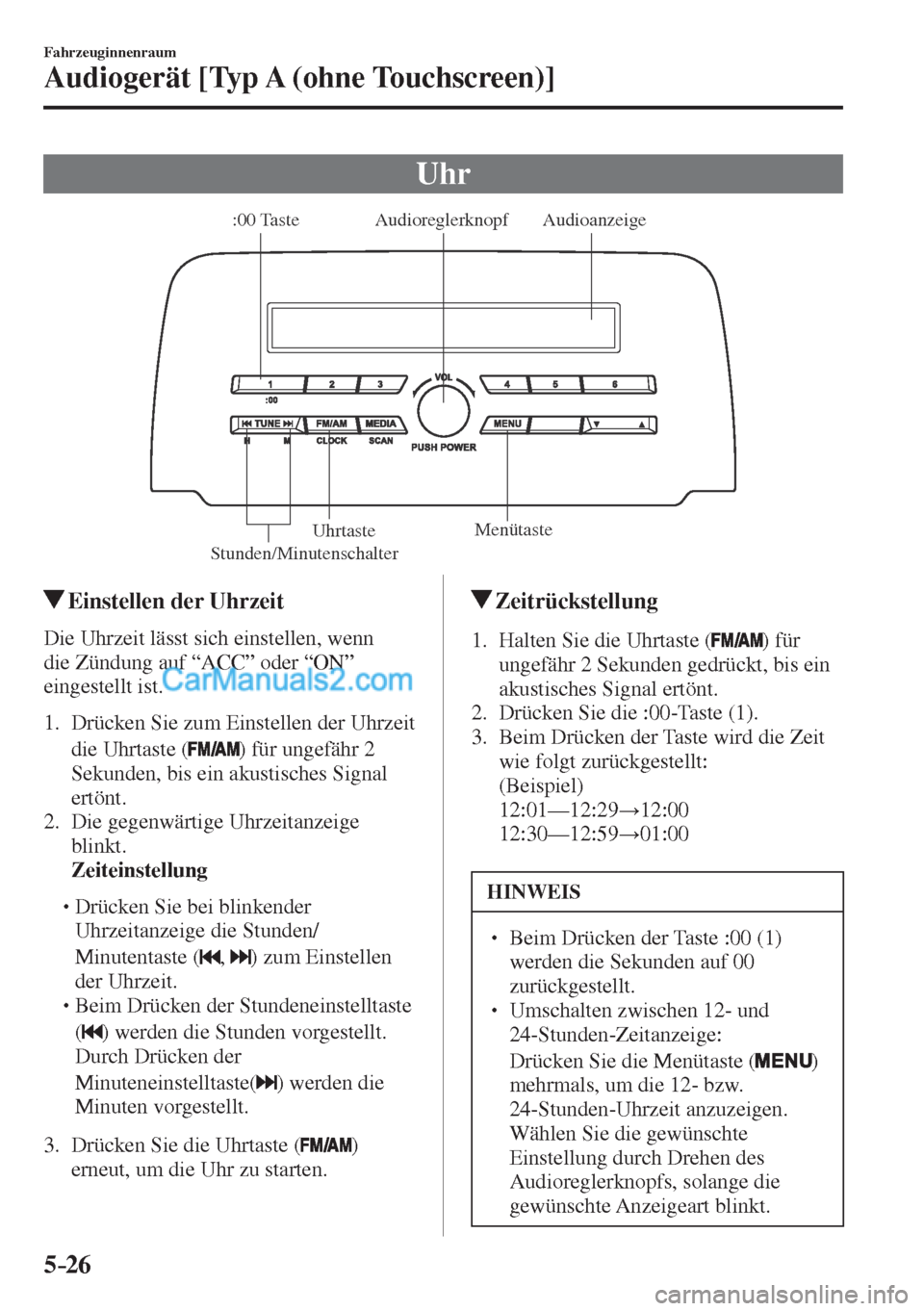

5–26
Fahrzeuginnenraum
Audiogerät [Typ A (ohne Touchscreen)]
Uhr

Audioanzeige Audioreglerknopf
Stunden/Minutenschalter:00 Taste
Menütaste
Uhrtaste

Einstellen der Uhrzeit
Die Uhrzeit lässt sich einstellen, wenn
die Zündung auf “ACC” oder “ON”
eingestellt ist.

1. Drücken Sie zum Einstellen der Uhrzeit
die Uhrtaste (
) für ungefähr 2
Sekunden, bis ein akustisches Signal
ertönt.
2. Die gegenwärtige Uhrzeitanzeige
blinkt.
Zeiteinstellung




 Drücken Sie bei blinkender
Uhrzeitanzeige die Stunden/
Minutentaste (
, ) zum Einstellen
der Uhrzeit.



 Beim Drücken der Stundeneinstelltaste
(
) werden die Stunden vorgestellt.
Durch Drücken der
Minuteneinstelltaste(
) werden die
Minuten vorgestellt.

3. Drücken Sie die Uhrtaste ( )
erneut, um die Uhr zu starten.

Zeitrückstellung
1. Halten Sie die Uhrtaste ( ) für
ungefähr 2 Sekunden gedrückt, bis ein
akustisches Signal ertönt.
2. Drücken Sie die :00-Taste ( 1 ).
3. Beim Drücken der Taste wird die Zeit
wie folgt zurückgestellt:
(Beispiel)
12:01—12:29
:12:00
12:30—12:59
:01:00

HINWEIS

 Beim Drücken der Taste :00 ( 1 )
werden die Sekunden auf 00
zurückgestellt.
  Umschalten zwischen 12- und
24-Stunden-Zeitanzeige:
 Drücken Sie die Menütaste ( )
mehrmals, um die 12- bzw.
24-Stunden-Uhrzeit anzuzeigen.
Wählen Sie die gewünschte
Einstellung durch Drehen des
Audioreglerknopfs, solange die
gewünschte Anzeigeart blinkt.

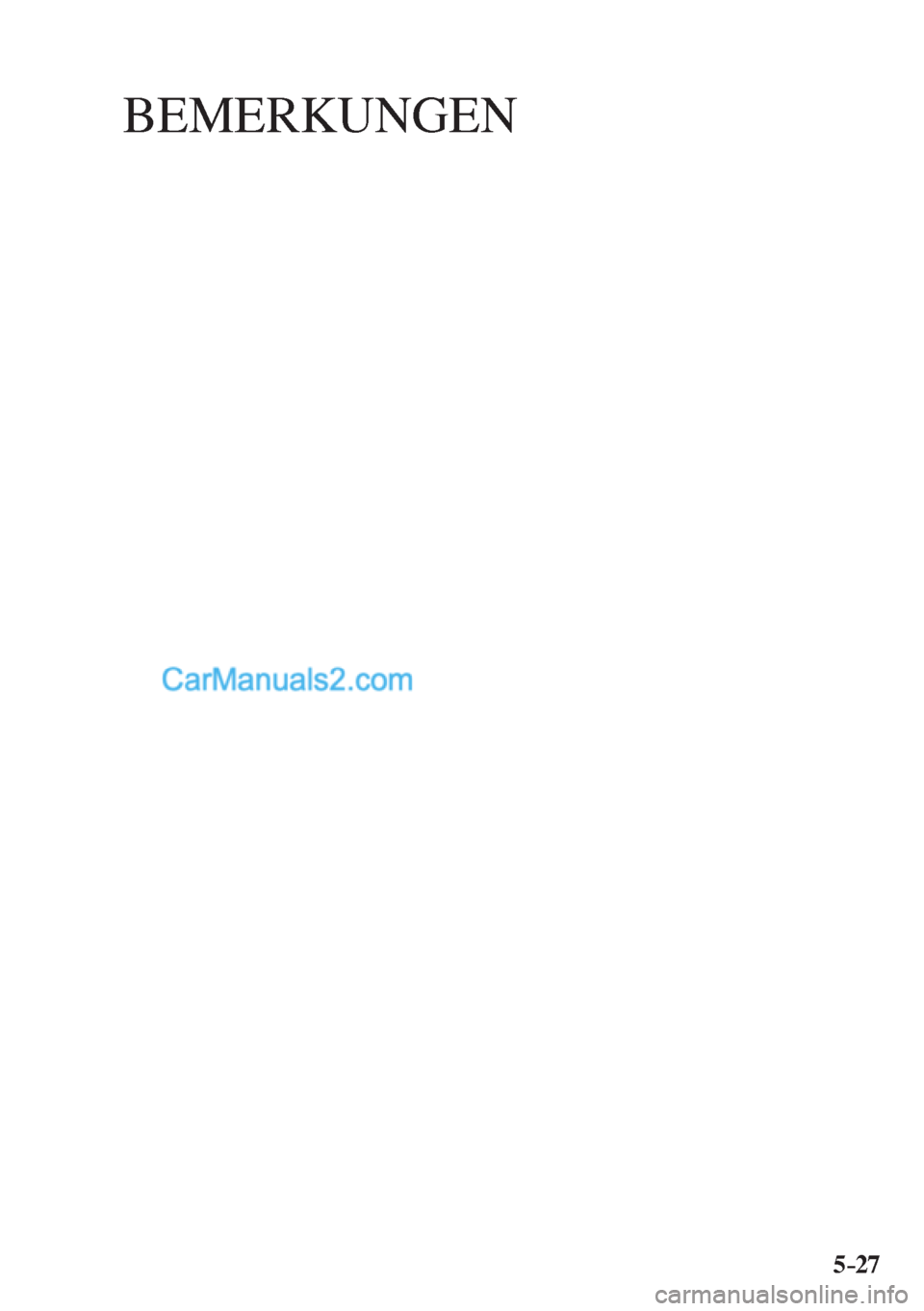

BEMERKUNGEN
5–27

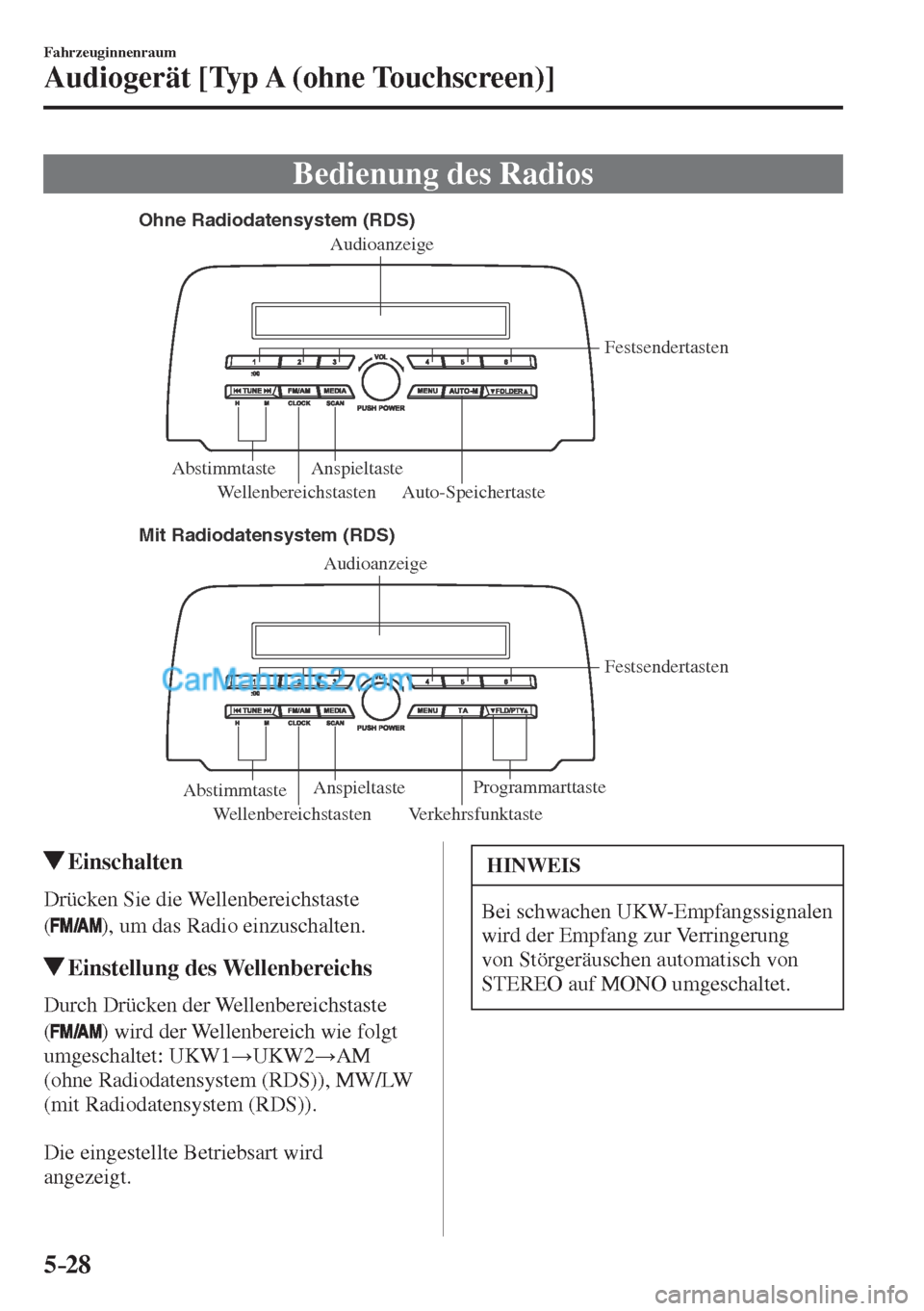

5–28
Fahrzeuginnenraum
Audiogerät [Typ A (ohne Touchscreen)]
Bedienung des Radios

Ohne Radiodatensystem (RDS)
Mit Radiodatensystem (RDS)
Wellenbereichstasten VerkehrsfunktasteFestsendertasten
Anspieltaste
AbstimmtasteProgrammarttaste Audioanzeige
Auto-Speichertaste
Audioanzeige
WellenbereichstastenFestsendertasten
Anspieltaste
Abstimmtaste

Einschalten
Drücken Sie die Wellenbereichstaste
(
), um das Radio einzuschalten.
Einstellung des Wellenbereichs
Durch Drücken der Wellenbereichstaste
(
) wird der Wellenbereich wie folgt
umgeschaltet: UKW1
:UKW2
:AM
(ohne Radiodatensystem (RDS)), MW/LW
(mit Radiodatensystem (RDS)).

Die eingestellte Betriebsart wird
angezeigt.
HINWEIS
Bei schwachen UKW-Empfangssignalen
wird der Empfang zur Verringerung
von Störgeräuschen automatisch von
STEREO auf MONO umgeschaltet.

5–29
Fahrzeuginnenraum
Audiogerät [Typ A (ohne Touchscreen)]
Senderabstimmung
Die Sender lassen sich wie folgt
abstimmen: manuell, Suchlauf,
Anspielsuchlauf, Festsender und
automatische Senderabspeicherung.
Sender können am einfachsten abgestimmt
werden, wenn sie auf den Festsendertasten
gespeichert werden.
Manuelle Abstimmung
Wählen Sie den Sender durch leichtes
Drücken der Abstimmtaste (
, ).
Sendersuchlauf
Die automatische Sendersuche beginnt,
wenn Sie die Abstimmtaste (
, )
drücken, bis ein Piepton ertönt. Der
Suchlauf wird unterbrochen, sobald ein
Sender gefunden wird.
HINWEIS
Falls die Taste gedrückt gehalten wird,
ändert sich die Frequenz fortlaufend.
Senderanspielabstimmung
Halten Sie die Anspieltaste (
) zum
automatischen Abstimmen der Sender mit
starken Empfangssignalen gedrückt. Der
Suchlauf wird bei jedem Sender für
ungefähr 5 Sekunden unterbrochen. Um
einen gewünschten Sender zu empfangen,
können Sie die Anspieltaste (
)
innerhalb dieser Zeit nochmals gedrückt
halten. Festsenderabstimmung
Mit den 6 Festsendertasten lassen sich
6 AM-Sender (ohne Radiodatensystem
(RDS)), MW/LW-Sender (mit
Radiodatensystem (RDS)) und 12 UKW-
Sender abspeichern.

1. Zum Belegen einer Festsendertaste
müssen Sie zuerst das Wellenband
AM (ohne Radiodatensystem (RDS)),
MW/LW (mit Radiodatensystem
(RDS)), UKW1 oder UKW2 einstellen.
Stimmen Sie den gewünschten Sender
ab.
2. Drücken Sie eine Festsendertaste
für ungefähr 2 Sekunden, bis ein
akustisches Signal ertönt. Danach
werden der Speicherplatz oder die
Senderfrequenz angezeigt. Damit ist
der betreffende Sender abgespeichert.
3. Wiederholen Sie dieses Vorgehen,
um andere Sender auf anderen
Wellenbändern abzuspeichern.
Für die Wiedergabe eines
abgespeicherten Senders müssen Sie
zuerst das Wellenband AM (ohne
Radiodatensystem (RDS)), MW/
LW (mit Radiodatensystem (RDS)),
UKW1 oder UKW2 einstellen, und
danach die gewünschte Festsendertaste
drücken. Die Senderfrequenz oder die
Kanalnummer werden angezeigt.

Automatische Speicherabstimmung
(ohne Radiodatensystem (RDS))
Diese Abstimmungsart erweist sich als
besonders nützlich, wenn Sie sich in einem
Gebiet be¿ nden, dessen Regionalsender
Ihnen nicht bekannt sind.

5–30
Fahrzeuginnenraum
Audiogerät [Typ A (ohne Touchscreen)]
*nur bestimmte Modelle
Halten Sie die Auto-Speichertaste ( )
für ungefähr 2 Sekunden gedrückt, bis ein
akustisches Signal ertönt. Damit wird der
Suchlauf eingeschaltet und bis zu 6 Sender
jedes Wellenbandes mit den stärksten
Empfangssignalen werden gespeichert.

Nach abgeschlossenem Suchlauf wird der
Sender mit dem stärksten Empfangssignal
abgestimmt und dessen Frequenz
angezeigt. Tippen Sie zum Abstimmen der
automatisch abgespeicherten Sender die
Auto-Speichertaste (
) an. Mit jedem
Tastendruck wird ein Sender
wiedergegeben und die Frequenz und die
Kanalnummer werden angezeigt.
HINWEIS
Falls beim Suchlauf keine Sender
abgestimmt werden konnten, erscheint
die Anzeige A .
Radiodatensystem (RDS) *
HINWEIS
Das Radiodatensystem (RDS)
funktioniert außerhalb des
Betriebsbereichs nicht.
Alternativfrequenz (AF)
Die AF-Funktion ist für UKW-Sender.
Drücken Sie zum Einschalten die
Menütaste (
), so dass die Anzeige
AF erscheint. Falls die Empfangssignale
schwächer werden, schaltet das Gerät
automatisch auf einen alternativen Sender
um.
Um das Regionalprogramm weiter zu
empfangen, drücken Sie die Menütaste
(
), und wählen Sie den REG-Modus.
REG ON wird angezeigt. Drücken Sie
zum Ausschalten den Audioregler und
wählen Sie den REG-Modus. REG OFF
wird angezeigt.
Verkehrsfunk (TA)
Falls bei eingeschaltetem Radio die
Verkehrsfunktaste (
) gedrückt wird,
schaltet sich das Gerät in die TA-
Empfangsbereitschaft und die Anzeige TA
erscheint.

Falls im TA-Modus eine TA-Sendung
empfangen wird, hat die TA-Sendung
Vorrang, selbst wenn andere Funktionen
(UKW, CD, USB-Gerät, AUX oder BT
Audio) verwendet werden und Traf¿ c Info
wird angezeigt.
Wenn Sie beim Empfang einer
Verkehrsmeldung die Verkehrsfunktaste
(
) drücken, bricht das Gerät die
Wiedergabe der Verkehrsmeldung ab und
schaltet auf die vorherige Betriebsart
zurück.
Programmart (PTY)
Einige UKW-Sender übermitteln
auch Codes über die Programmart der
Sendungen. Mit Hilfe dieser Codes lassen
sich auch andere Sender mit der gleichen
Programmart aus¿ ndig machen.

Drücken Sie die Programmarttaste (
, )
beim UKW-Empfang. Beim Empfang
werden der Code der Programmart und
PTY angezeigt. Falls kein Programmcode
vorhanden ist, wird None angezeigt.

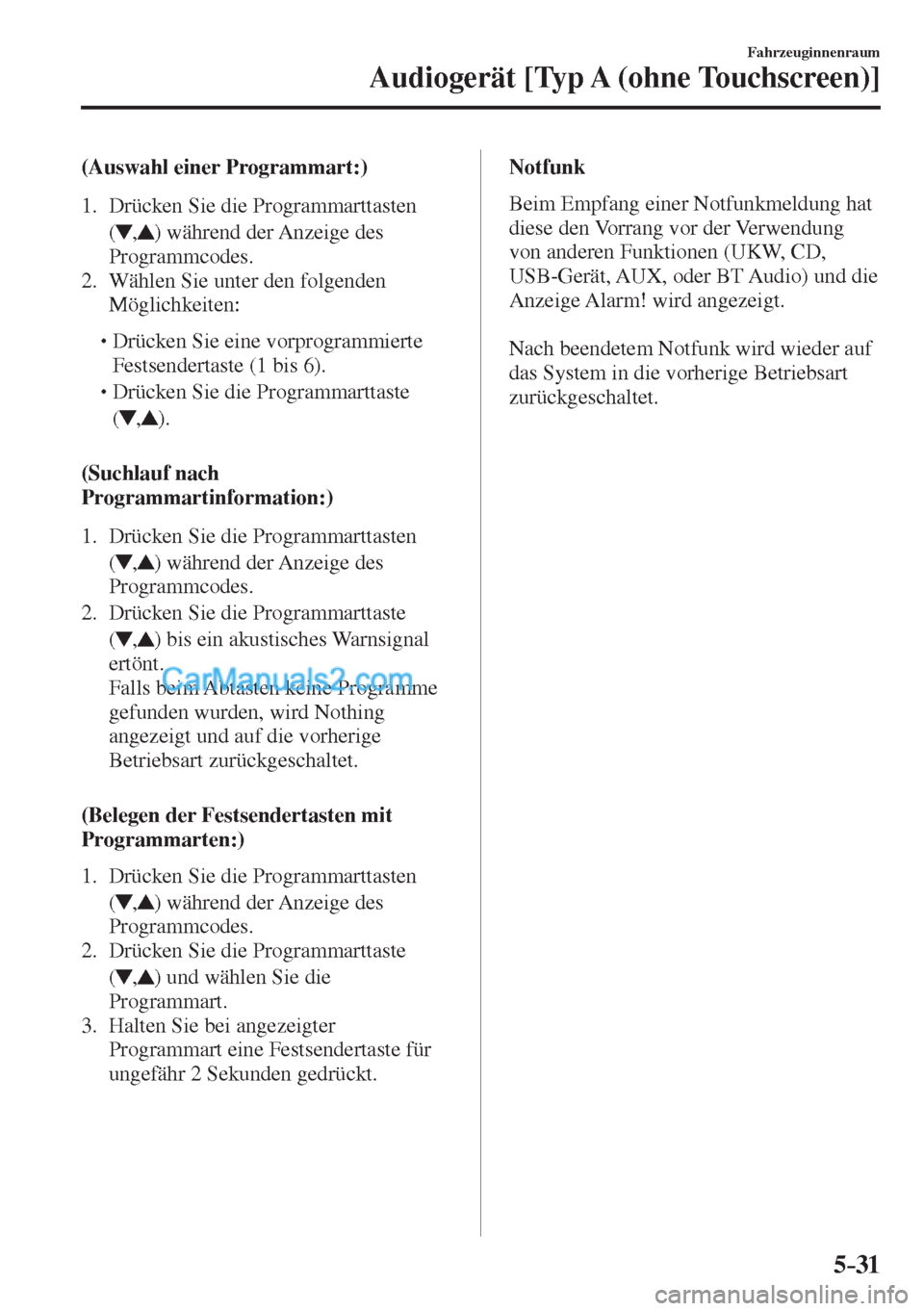

5–31
Fahrzeuginnenraum
Audiogerät [Typ A (ohne Touchscreen)]
(Auswahl einer Programmart:)
1. Drücken Sie die Programmarttasten
(
, ) während der Anzeige des
Programmcodes.
2. Wählen Sie unter den folgenden
Möglichkeiten:



 Drücken Sie eine vorprogrammierte
Festsendertaste ( 1 bis 6 ).



 Drücken Sie die Programmarttaste
(
, ).
(Suchlauf nach
Programmartinformation:)
1. Drücken Sie die Programmarttasten
(
, ) während der Anzeige des
Programmcodes.
2. Drücken Sie die Programmarttaste
(
, ) bis ein akustisches Warnsignal
ertönt.
Falls beim Abtasten keine Programme
gefunden wurden, wird Nothing
angezeigt und auf die vorherige
Betriebsart zurückgeschaltet.

(Belegen der Festsendertasten mit
Programmarten:)
1. Drücken Sie die Programmarttasten
(
, ) während der Anzeige des
Programmcodes.
2. Drücken Sie die Programmarttaste
(
, ) und wählen Sie die
Programmart.
3. Halten Sie bei angezeigter
Programmart eine Festsendertaste für
ungefähr 2 Sekunden gedrückt.

Notfunk
Beim Empfang einer Notfunkmeldung hat
diese den Vorrang vor der Verwendung
von anderen Funktionen (UKW, CD,
USB-Gerät, AUX, oder BT Audio) und die
Anzeige Alarm! wird angezeigt.

Nach beendetem Notfunk wird wieder auf
das System in die vorherige Betriebsart
zurückgeschaltet.
