2017 MAZDA MODEL CX-5 Betriebsanleitung (in German)

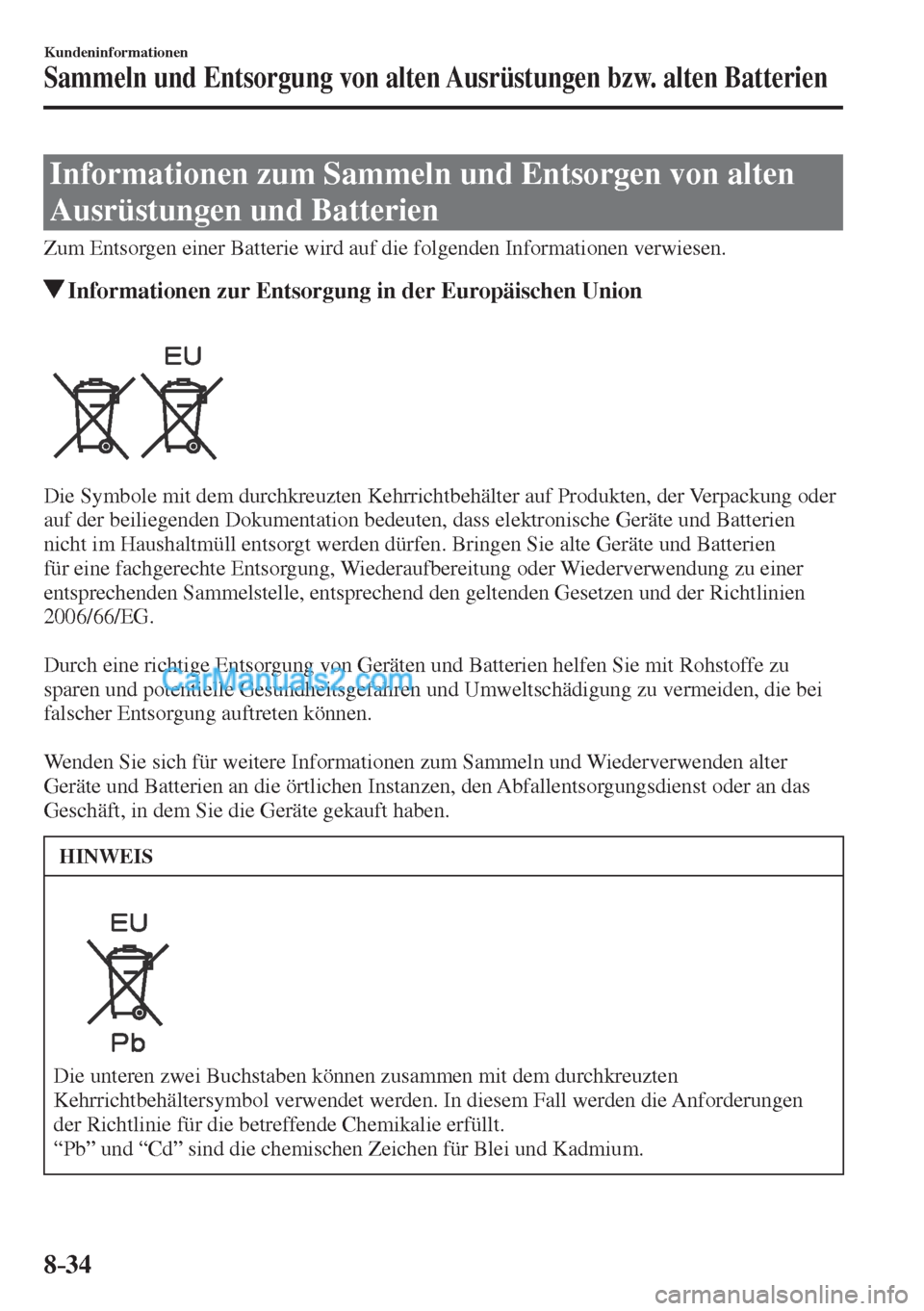

8–34
Kundeninformationen
Sammeln und Entsorgung von alten Ausrüstungen bzw. alten Batterien
Informationen zum Sammeln und Entsorgen von alten
Ausrüstungen und Batterien
Zum Entsorgen einer Batterie wird auf die folgenden Informationen verwiesen.
Informationen zur Entsorgung in der Europäischen Union

Die Symbole mit dem durchkreuzten Kehrrichtbehälter auf Produkten, der Verpackung oder
auf der beiliegenden Dokumentation bedeuten, dass elektronische Geräte und Batterien
nicht im Haushaltmüll entsorgt werden dürfen. Bringen Sie alte Geräte und Batterien
für eine fachgerechte Entsorgung, Wiederaufbereitung oder Wiederverwendung zu einer
entsprechenden Sammelstelle, entsprechend den geltenden Gesetzen und der Richtlinien
2006/66/EG.

Durch eine richtige Entsorgung von Geräten und Batterien helfen Sie mit Rohstoffe zu
sparen und potentielle Gesundheitsgefahren und Umweltschädigung zu vermeiden, die bei
falscher Entsorgung auftreten können.

Wenden Sie sich für weitere Informationen zum Sammeln und Wiederverwenden alter
Geräte und Batterien an die örtlichen Instanzen, den Abfallentsorgungsdienst oder an das
Geschäft, in dem Sie die Geräte gekauft haben.
HINWEIS

Die unteren zwei Buchstaben können zusammen mit dem durchkreuzten
Kehrrichtbehältersymbol verwendet werden. In diesem Fall werden die Anforderungen
der Richtlinie für die betreffende Chemikalie erfüllt.
“Pb” und “Cd” sind die chemischen Zeichen für Blei und Kadmium.

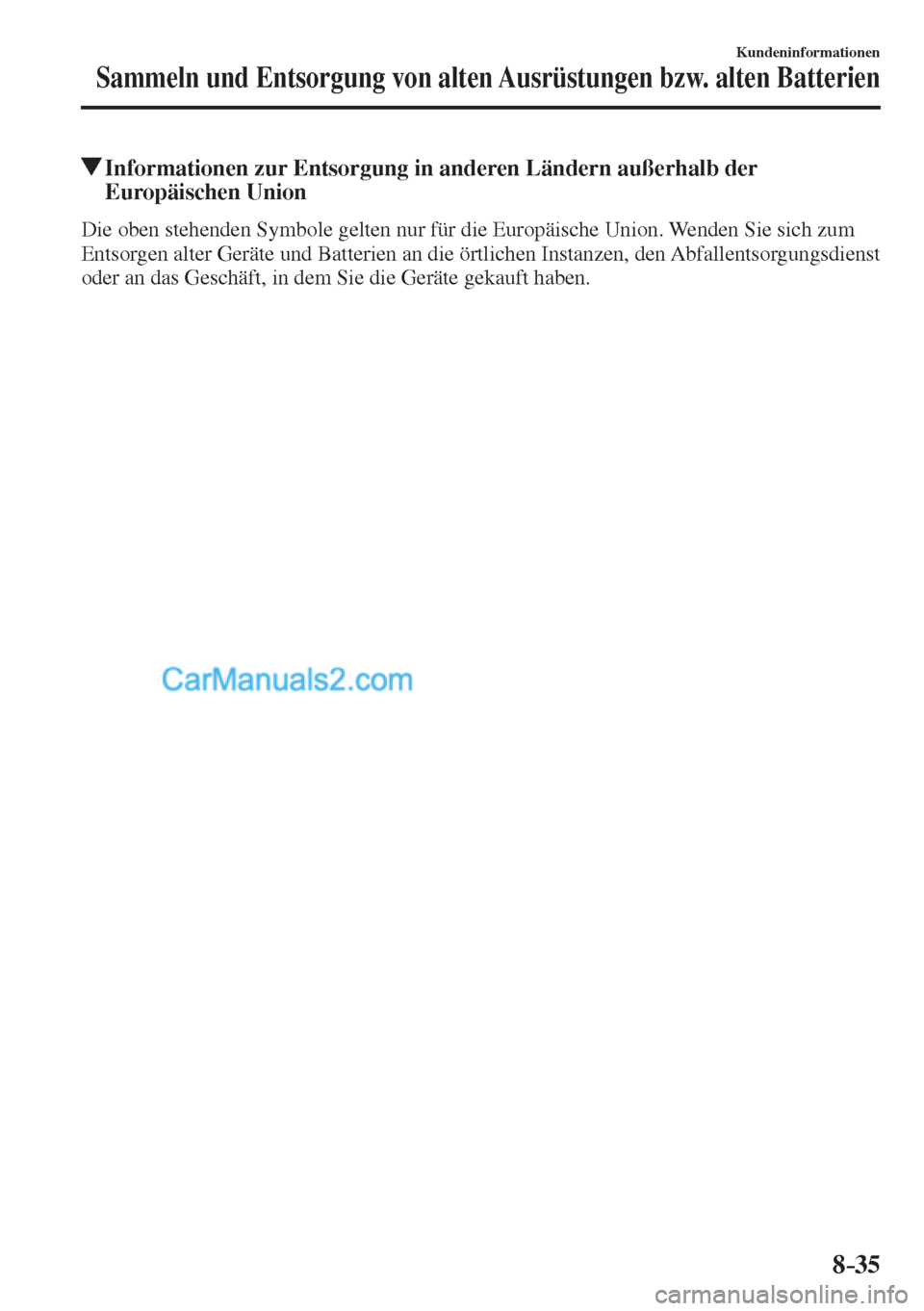

8–35
Kundeninformationen
Sammeln und Entsorgung von alten Ausrüstungen bzw. alten Batterien
Informationen zur Entsorgung in anderen Ländern außerhalb der
Europäischen Union
Die oben stehenden Symbole gelten nur für die Europäische Union. Wenden Sie sich zum
Entsorgen alter Geräte und Batterien an die örtlichen Instanzen, den Abfallentsorgungsdienst
oder an das Geschäft, in dem Sie die Geräte gekauft haben.

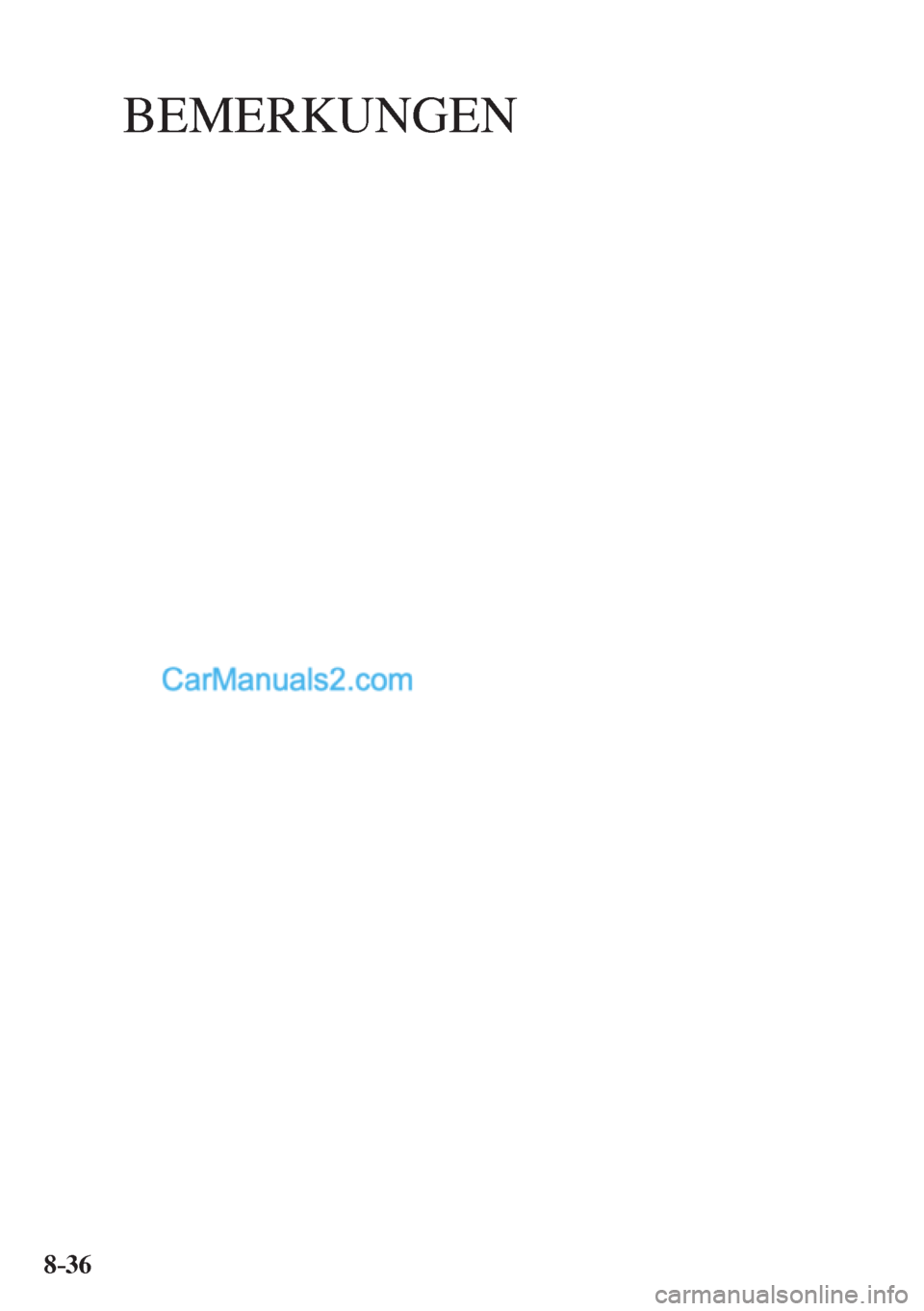

BEMERKUNGEN
8–36

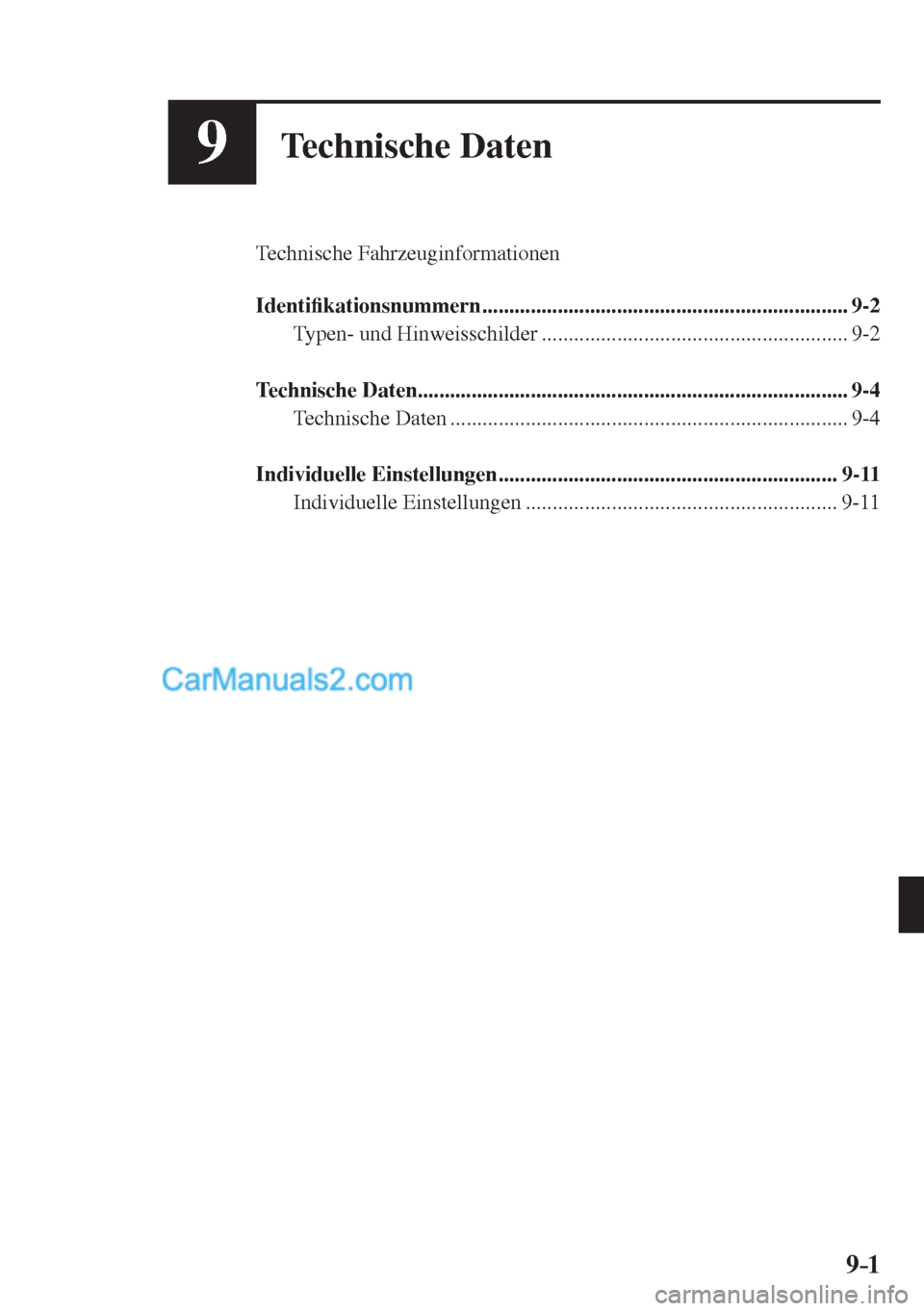

9–1 9–1
9Technische Daten
Technische Fahrzeuginformationen

Identi¿ kationsnummern .................................................................... 9-2
Typen- und Hinweisschilder ......................................................... 9-2

Technische Daten ................................................................................ 9-4
Technische Daten .......................................................................... 9-4

Individuelle Einstellungen ............................................................... 9-11
Individuelle Einstellungen .......................................................... 9-11

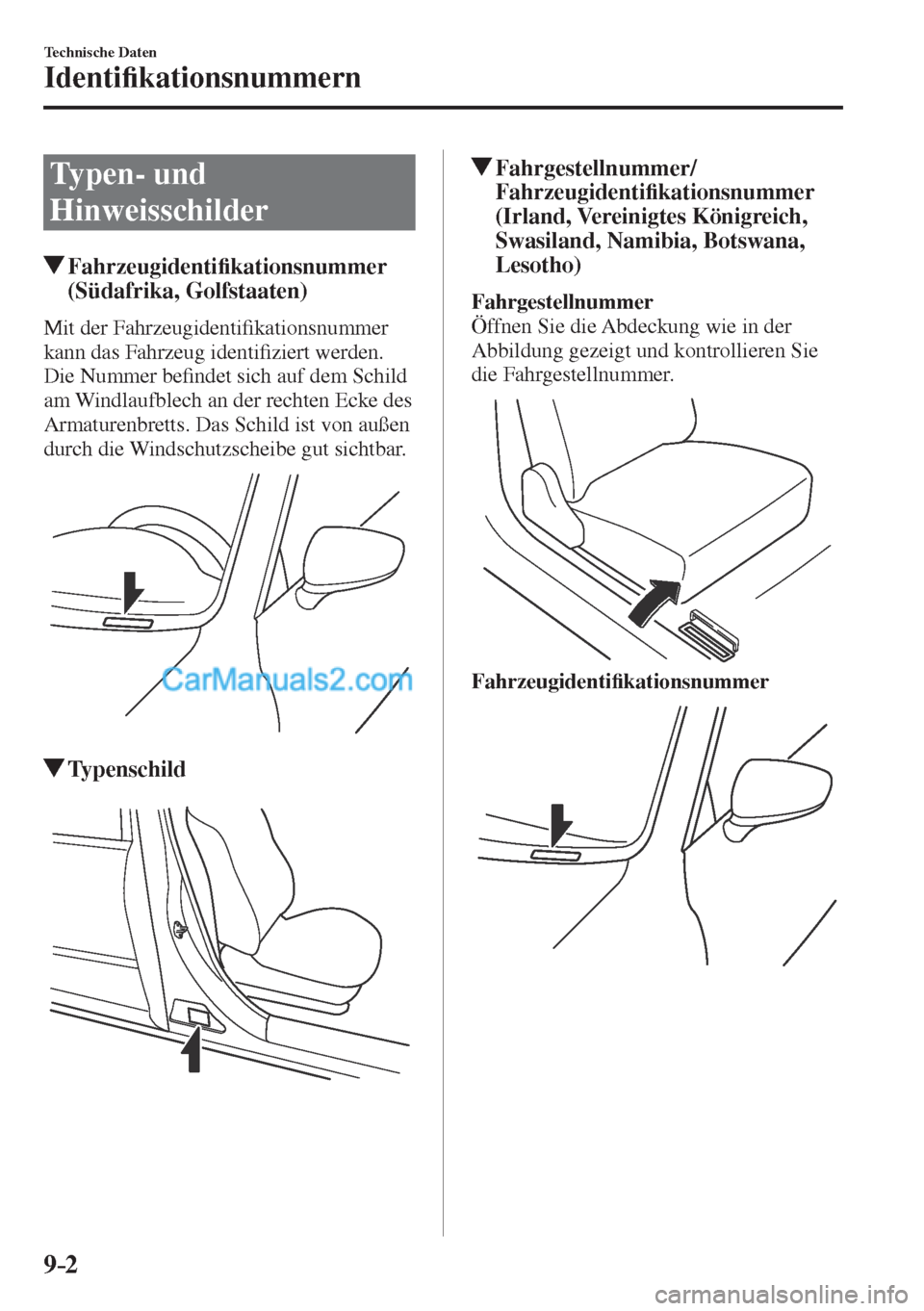

9–2
Technische Daten
Identi¿ kationsnummern
Typen- und
Hinweisschilder
Fahrzeugidenti¿ kationsnummer
(Südafrika, Golfstaaten)
Mit der Fahrzeugidenti¿ kationsnummer
kann das Fahrzeug identi¿ ziert werden.
Die Nummer be¿ ndet sich auf dem Schild
am Windlaufblech an der rechten Ecke des
Armaturenbretts. Das Schild ist von außen
durch die Windschutzscheibe gut sichtbar.


Typenschild

Fahrgestellnummer/
Fahrzeugidenti¿ kationsnummer
(Irland, Vereinigtes Königreich,
Swasiland, Namibia, Botswana,
Lesotho)
Fahrgestellnummer
Öffnen Sie die Abdeckung wie in der
Abbildung gezeigt und kontrollieren Sie
die Fahrgestellnummer.


Fahrzeugidenti¿ kationsnummer

9–3
Technische Daten
Identi¿ kationsnummern

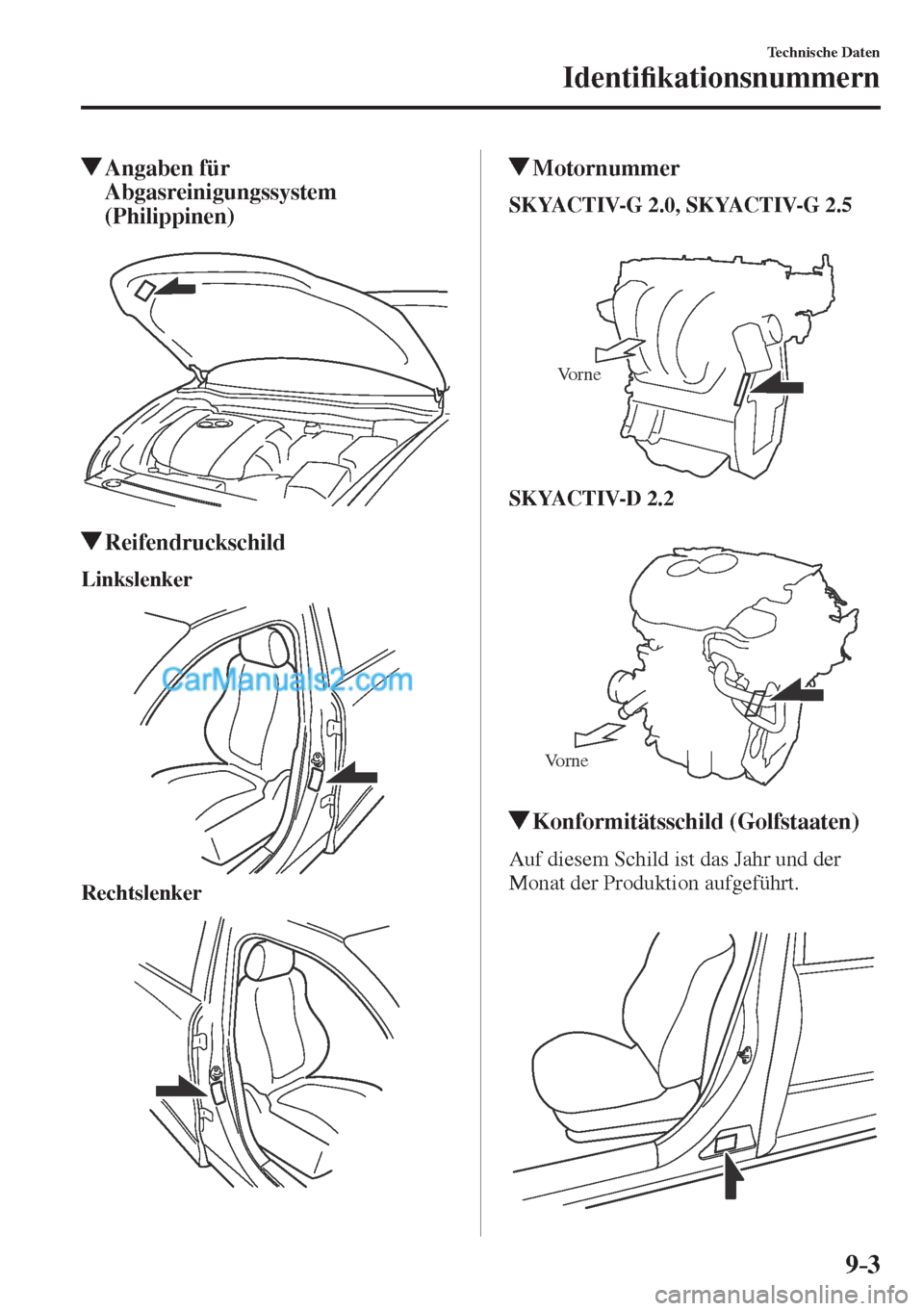

Angaben für
Abgasreinigungssystem
(Philippinen)

Reifendruckschild
Linkslenker


Rechtslenker


Motornummer
SKYACTIV-G 2.0, SKYACTIV-G 2.5


Vorne

SKYACTIV-D 2.2


Vorne
Konformitätsschild (Golfstaaten)
Auf diesem Schild ist das Jahr und der
Monat der Produktion aufgeführt.

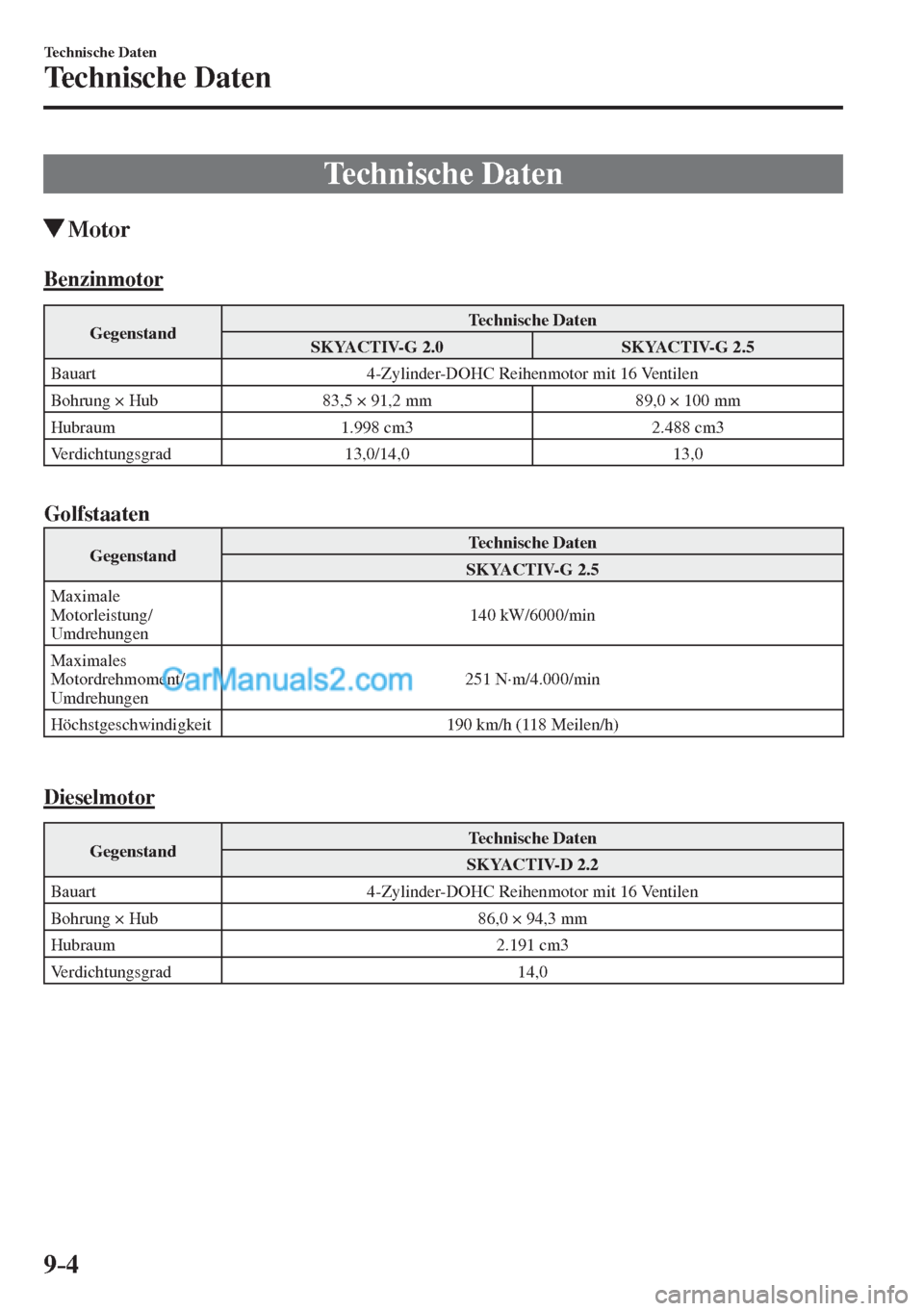

9–4
Technische Daten
Technische Daten
Technische Daten
Motor
Benzinmotor
Gegenstand Technische Daten
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Bauart 4-Zylinder-DOHC Reihenmotor mit 16 Ventilen
Bohrung × Hub 83,5 × 91,2 mm 89,0 × 100 mm
Hubraum 1.998 cm3 2.488 cm3
Verdichtungsgrad 13,0/14,0 13,0

Golfstaaten
Gegenstand Technische Daten
SKYACTIV-G 2.5
Maximale
Motorleistung/
Umdrehungen 140 kW/6000/min
Maximales
Motordrehmoment/
Umdrehungen 251 N·m/4.000/min
Höchstgeschwindigkeit 190 km/h (118 Meilen/h)

Dieselmotor
Gegenstand Technische Daten
SKYACTIV-D 2.2
Bauart 4-Zylinder-DOHC Reihenmotor mit 16 Ventilen
Bohrung × Hub 86,0 × 94,3 mm
Hubraum 2.191 cm3
Verdichtungsgrad 14,0

9–5
Technische Daten
Technische Daten
Elektrische Anlage
Gegenstand Klassi¿ zierung
SKYACTIV-G 2.0, SKYACTIV-G 2.5 SKYACTIV-D 2.2
Batterie Q-85
*1
T-110 *1
12V-55Ah/20 Std. *2 oder 12V-65Ah/20 Std. *2
Zündkerzen Mazda-Original-
Zündkerzen
*3 PE5R-18-110 oder PE5S-18-110 —
*1 Q-85 oder T-110 wurde für das i-stop-System (FOR STOP & START) entwickelt. Für einen richtigen Betrieb
des i-stop-Systems (FOR STOP & START) sollte nur Q-85 oder T-110 verwendet werden. Für Einzelheiten
wenden Sie sich an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
*2 Nicht für das i-stop-System.
*3 Die Zündkerzen sind für eine optimale Leistung von SKYACTIV-G. Für Einzelheiten wenden Sie sich an einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.


VORSICHT
Für das Reinigen von Iridiumkerzen dürfen keine Drahtbürsten verwendet werden. Die
Beschichtung der Iridiumlegierung und der Platinspitzen kann beschädigt werden.
Schmiermittel
Motoröl *1 Europa Außer Europa
SKYACTIV-G 2.0,
SKYACTIV-G 2.5 Empfohlenes Öl *2 Ölqualität
Mazda Originalöl Supra 0W-20
API SL/SM/SN oder
ILSAC GF-III/GF-IV/GF-V Mazda Originalöl Ultra 5W-30
Alternative Ölqualität
*3
API SN
*4 oder ACEA A5/B5 0W-20
5W-30
SKYACTIV-D 2.2 Empfohlenes Öl
*2 Ölqualität
Mazda Originalöl Supra DPF 0W-30
ACEA C3
0W-30 / 5W-30 Mazda Originalöl Ultra DPF 5W-30
Alternative Ölqualität
*3
ACEA C3 0W-30
5W-30
* 1 S i e h e
“Empfohlenes Öl” auf Seite 6-27 .
*2 Die Originalöle von Mazda sind speziell für den betreffenden Motor getestet. Für eine optimale Leistung wird
eine allzeitige Verwendung von Mazda Originalölen empfohlen.
*3 Falls kein Mazda Originalöl erhältlich ist, kann auch ein alternatives Motoröl, das die aufgelisteten
Spezi¿ kationen erfüllt, verwendet werden.
*4 In Kasachstan API SM/SN verwenden.
