2017 MAZDA MODEL CX-5 Betriebsanleitung (in German)

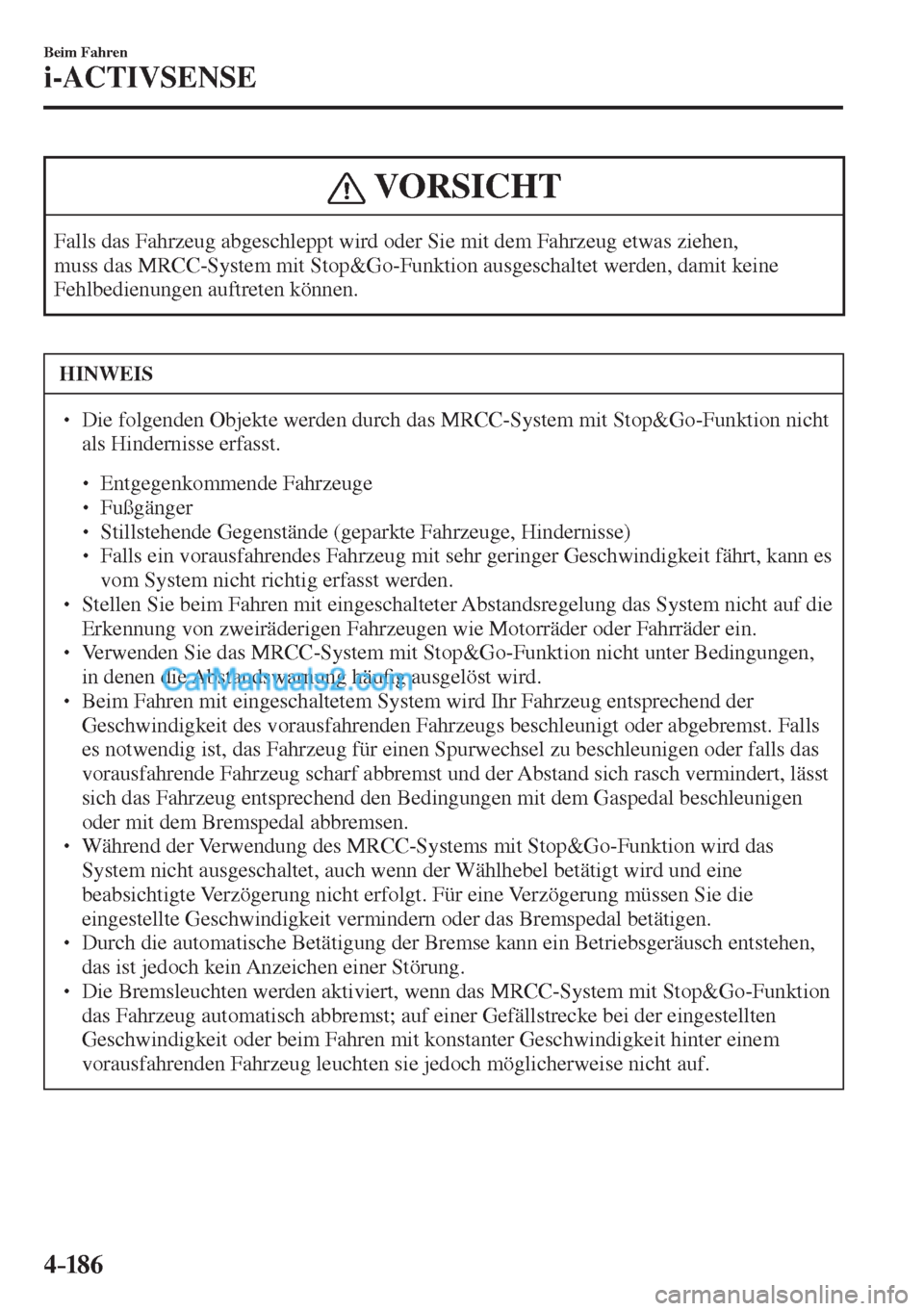

4–186
Beim Fahren
i-ACTIVSENSE
VORSICHT
Falls das Fahrzeug abgeschleppt wird oder Sie mit dem Fahrzeug etwas ziehen,
muss das MRCC-System mit Stop&Go-Funktion ausgeschaltet werden, damit keine
Fehlbedienungen auftreten können.
HINWEIS
  Die folgenden Objekte werden durch das MRCC-System mit Stop&Go-Funktion nicht
als Hindernisse erfasst.



 Entgegenkommende Fahrzeuge



 Fußgänger



 Stillstehende Gegenstände (geparkte Fahrzeuge, Hindernisse)



 Falls ein vorausfahrendes Fahrzeug mit sehr geringer Geschwindigkeit fährt, kann es
vom System nicht richtig erfasst werden.


 Stellen Sie beim Fahren mit eingeschalteter Abstandsregelung das System nicht auf die
Erkennung von zweiräderigen Fahrzeugen wie Motorräder oder Fahrräder ein.
  Verwenden Sie das MRCC-System mit Stop&Go-Funktion nicht unter Bedingungen,
in denen die Abstandswarnung häu¿ g ausgelöst wird.

 Beim Fahren mit eingeschaltetem System wird Ihr Fahrzeug entsprechend der
Geschwindigkeit des vorausfahrenden Fahrzeugs beschleunigt oder abgebremst. Falls
es notwendig ist, das Fahrzeug für einen Spurwechsel zu beschleunigen oder falls das
vorausfahrende Fahrzeug scharf abbremst und der Abstand sich rasch vermindert, lässt
sich das Fahrzeug entsprechend den Bedingungen mit dem Gaspedal beschleunigen
oder mit dem Bremspedal abbremsen.
  Während der Verwendung des MRCC-Systems mit Stop&Go-Funktion wird das
System nicht ausgeschaltet, auch wenn der Wählhebel betätigt wird und eine
beabsichtigte Verzögerung nicht erfolgt. Für eine Verzögerung müssen Sie die
eingestellte Geschwindigkeit vermindern oder das Bremspedal betätigen.
  Durch die automatische Betätigung der Bremse kann ein Betriebsgeräusch entstehen,
das ist jedoch kein Anzeichen einer Störung.
  Die Bremsleuchten werden aktiviert, wenn das MRCC-System mit Stop&Go-Funktion
das Fahrzeug automatisch abbremst; auf einer Gefällstrecke bei der eingestellten
Geschwindigkeit oder beim Fahren mit konstanter Geschwindigkeit hinter einem
vorausfahrenden Fahrzeug leuchten sie jedoch möglicherweise nicht auf.

4–187
Beim Fahren
i-ACTIVSENSE
Displayanzeige der Mazda-Geschwindigkeitsregelanlage mit radargestützter
Distanzregelung und Stop&Go-Funktion (MRCC-System mit Stop&Go-
Funktion)
Die Einstellung und der Betriebszustand des MRCC-Systems mit Stop&Go-Funktion
werden auf dem Multiinformationsdisplay und auf der Active Driving-Anzeige angezeigt.

MRCC
Fahrzeugabstandsanzeige
MRCC Eingestellte
Fahrzeuggeschwindigkeit
Anzeige für vorausfahrendes
Fahrzeug
Anzeige für vorausfahrendes FahrzeugMRCC
Fahrzeugabstandsanzeige
MRCC Eingestellte
Fahrzeuggeschwindigkeit
Active Driving-Anzeige Active Driving-Anzeige (Windschutzscheibentyp)
Active Driving-Anzeige (Auto-Hochklapp-Typ)
Multiinformationsanzeige
MRCC
Fahrzeugabstandsanzeige
MRCC Eingestellte
Fahrzeuggeschwindigkeit
Anzeige für vorausfahrendes
Fahrzeug
Anzeige für vorausfahrendes FahrzeugMRCC
Fahrzeugabstandsanzeige
MRCC Eingestellte
Fahrzeuggeschwindigkeit
Active Driving-Anzeige
Multiinformationsanzeige

4–18 8
Beim Fahren
i-ACTIVSENSE
Falls ein Problem des MRCC-Systems mit Stop&Go-Funktion vorliegt, wird eine Nachricht
auf dem Multiinformationsdisplay angezeigt. Kontrollieren Sie das Problem auf der
mittleren Anzeige und lassen Sie das Fahrzeug von einem Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner, überprüfen.
Siehe “Meldung auf der Anzeige” auf Seite 7-68 .
Abstandswarnung
Falls sich der Abstand bei eingeschalteter Distanzregelung rasch vermindert, weil das
vorausfahrende Fahrzeug scharf abbremst, wird ein akustisches Warnsignal ausgelöst und
eine Bremswarnung auf dem Display angezeigt. Kontrollieren Sie immer die Sicherheit
der Umgebung und betätigen Sie das Bremspedal, um einen sicheren Abstand zum
vorausfahrenden Fahrzeug einzuhalten. Halten Sie auch einen sicheren Abstand zum
nachfolgenden Fahrzeug ein.

Multiinformationsdisplay
Active Driving-Anzeige

HINWEIS
In den folgenden Fällen kann möglicherweise keine Warnung und Bremsfunktion aktiviert
werden, auch wenn der Fahrzeugabstand sich verringert.

 Das Fahrzeug wird mit der gleichen Geschwindigkeit wie das vorausfahrende
Fahrzeug gefahren.
  Unmittelbar nach dem Einstellen des MRCC-Systems mit Stop&Go-Funktion.
 Unmittelbar nach dem Loslassen des Gaspedals.
 Ein anderes Fahrzeug gelangt in Ihre Fahrspur.

4–189
Beim Fahren
i-ACTIVSENSE
Einstellung des Systems
Das MRCC-System mit Stop&Go-Funktion funktioniert, wenn die folgenden Bedingungen
erfüllt sind.



 Die Fahrzeuggeschwindigkeit ist wie folgt:



 (Modell für Europa)
 ungefähr 0 km/h bis 200 km/h



 (Außer Modell für Europa)
 ungefähr 0 km/h bis 145 km/h



 Das MRCC-System mit Stop&Go-Funktion ist eingeschaltet.



 Das Bremspedal ist nicht gedrückt.



 Die elektrische Feststellbremse (EPB) ist gelöst (die Feststellbremsen-Kontrollleuchte ist
ausgeschaltet).



 Es liegt kein Problem mit der dynamischen Stabilitätskontrolle (DSC) vor.



 Alle Türen sind geschlossen.



 Der Sicherheitsgurt des Fahrers ist angelegt.



 Der Wählhebel be¿ ndet sich in der Fahrposition (D) oder in der manuellen Position (M)
(manuelle Betriebsart).

HINWEIS
  In den folgenden Fällen wird das MRCC-System mit Stop&Go-Funktion
ausgeschaltet, wenn das Fahrzeug mit einer Geschwindigkeit von 30 km/h oder
weniger fährt und "Mazda Radar Cruise Control deaktiviert bei weniger als 30 km/h"
auf dem Multiinformationsdisplay angezeigt wird.



 Die FSC-Kamera kann Gegenstände nicht richtig erfassen (es liegt ein Problem mit
der FSC-Kamera vor oder die Windschutzscheibe ist verschmutzt).



 Es liegt ein Problem mit der Stillstandsautomatik vor.



 Es liegt ein Problem mit der elektrischen Feststellbremse (EPB) vor.

 Die Einstellung des MRCC-Systems mit Stop&Go-Funktion ist unter Umständen nicht
direkt nach dem Anlassen des Motors möglich, während der Betrieb der dynamischen
Stabilitätskontrolle überprüft wird.

4–190
Beim Fahren
i-ACTIVSENSE

CANCEL-Schalter
RES-Schalter
OFF-Schalter -Schalter -Schalter
Schalter MODESchalter SET- Schalter SET+

Einschalten des Systems
Nach einmaligem Betätigen des Schalters MODE wird das MRCC-System mit Stop&Go-
Funktion sowie das Hauptdisplay (weiß) des MRCC-Systems mit Stop&Go-Funktion
eingeschaltet und die Fahrzeuggeschwindigkeit und der Abstand zwischen den Fahrzeugen
lässt sich bei eingeschalteter Abstandsregelung einstellen.


Zusätzlich wird die Displayanzeige des MRCC-Systems mit Stop&Go-Funktion auf dem
Multiinformationsdisplay und auf der Active Driving-Anzeige angezeigt.
HINWEIS
  Wenn die Zündung bei eingeschaltetem MRCC-System mit Stop&Go-Funktion
ausgeschaltet wurde, wird das nächste Mal beim Einschalten der Zündung auf “ON”
das System ebenfalls wieder eingeschaltet.
  Wenn der Schalter MODE bei eingeschaltetem MRCC-System mit Stop&Go-
Funktion ein zweites Mal gedrückt wird, so wird das System auf die
Geschwindigkeitsregelanlage umgeschaltet.
 Siehe “Geschwindigkeitskonstanthalterfunktion” auf Seite 4-198 .

4–191
Beim Fahren
i-ACTIVSENSE
Einstellen der Geschwindigkeit
1. Stellen Sie die gewünschte Geschwindigkeit durch Drücken des Gaspedals ein.
2. Die Abstandsregelung beginnt, wenn der Schalter SET
oder SET gedrückt wird.
Die eingestellte Geschwindigkeit und das Abstandsdisplay mit weißen Linien erscheinen.
Gleichzeitig wechselt das Hauptdisplay (weiß) des MRCC-Systems mit Stop&Go-
Funktion zum Einstelldisplay (grün).



Betriebsstatus Multiinformationsanzeige Active Driving-Anzeige
Beim Fahren mit konstanter
Geschwindigkeit



Beim Fahren mit Distanzregelung




HINWEIS
  Falls beim Fahren mit konstanter Geschwindigkeit ein vorausfahrendes Fahrzeug
erfasst wird, erscheint die Anzeige für das vorausfahrende Fahrzeug und die
Abstandsregelung wird ausgeführt. Falls kein vorausfahrendes Fahrzeug erfasst wird,
erlischt die Anzeige für das vorausfahrende Fahrzeug und das System wird auf das
Fahren mit konstanter Geschwindigkeit zurückgeschaltet.
  Die niedrigste Geschwindigkeit, die mit dem MRCC-System mit Stop&Go-Funktion
eingestellt werden kann, beträgt 30 km/h.
  Eine Abstandsregelung ist nicht möglich, wenn das vorausfahrende Fahrzeug schneller
als die eingestellte Geschwindigkeit des Fahrzeugs fährt. Stellen Sie das System durch
Drücken des Gaspedals auf die gewünschte Geschwindigkeit ein.

4–192
Beim Fahren
i-ACTIVSENSE
Einstellen des Fahrzeugabstands während der Abstandsregelung
Der Abstand wird mit jedem Drücken des Schalters
etwas verringert. Der Abstand wird
mit jedem Drücken des Schalters
etwas vergrößert. Der Fahrzeugabstand kann in 4 Stufen
eingestellt werden: groß, mittel, klein, sehr klein.

Richtlinien für den
Fahrzeugabstand
(bei Fahrzeuggeschwindigkeit von
80 km/h) Display auf der
Multiinformationsanzeige Display auf der Active Driving-
Anzeige
*1
groß (ca. 50 m)


mittel (ca. 40 m)


klein (ca. 30 m)


sehr klein (ca. 25 m)


*1 Es nur wird eine Pop-up-Anzeige auf dem Active Driving-Display angezeigt, wenn der Fahrer den Schalter
betätigt.

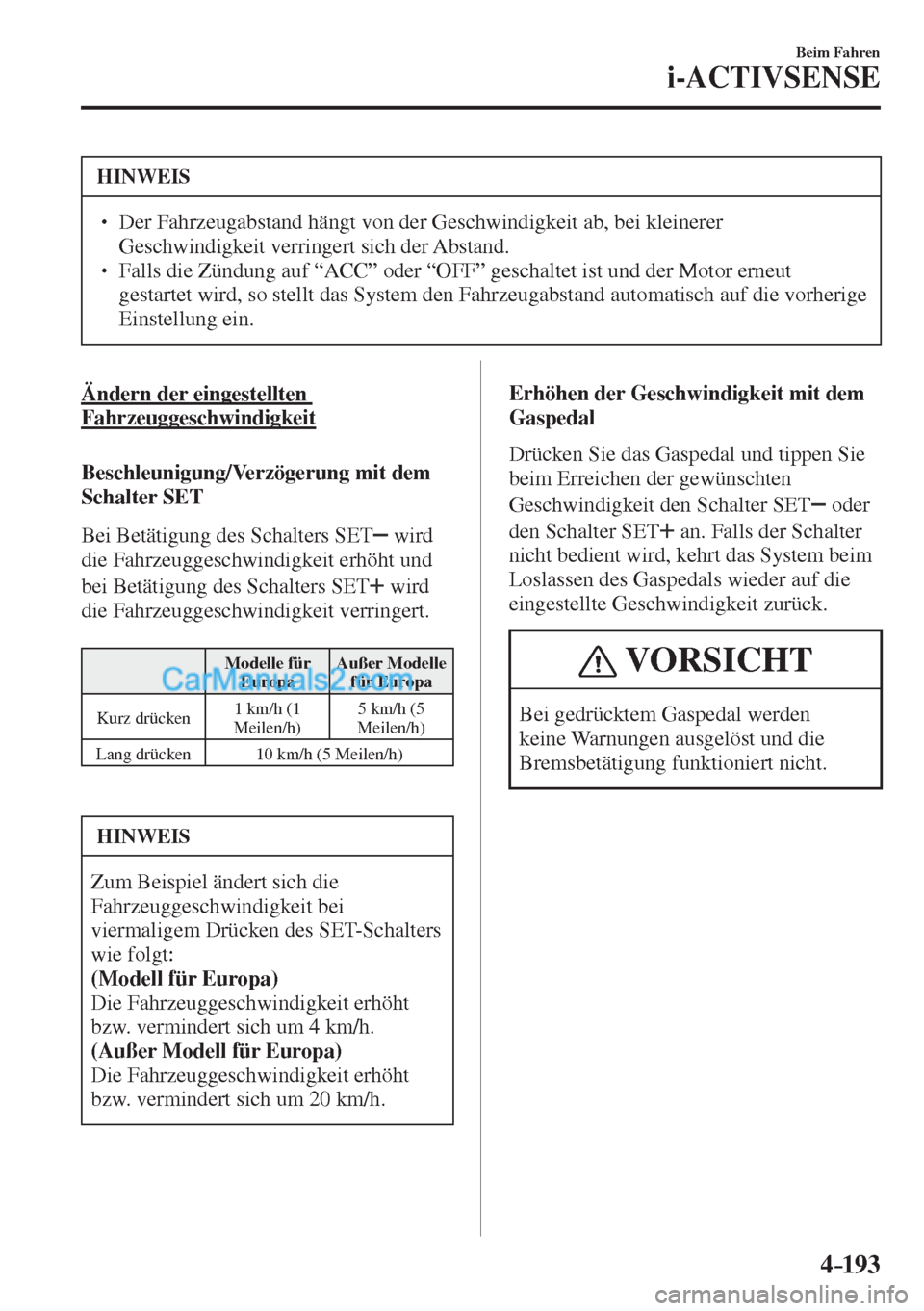

4–193
Beim Fahren
i-ACTIVSENSE
HINWEIS
  Der Fahrzeugabstand hängt von der Geschwindigkeit ab, bei kleinerer
Geschwindigkeit verringert sich der Abstand.
  Falls die Zündung auf “ACC” oder “OFF” geschaltet ist und der Motor erneut
gestartet wird, so stellt das System den Fahrzeugabstand automatisch auf die vorherige
Einstellung ein.
Ändern der eingestellten
Fahrzeuggeschwindigkeit
Beschleunigung/Verzögerung mit dem
Schalter SET
Bei Betätigung des Schalters SET
wird
die Fahrzeuggeschwindigkeit erhöht und
bei Betätigung des Schalters SET
wird
die Fahrzeuggeschwindigkeit verringert.

Modelle für
Europa Außer Modelle
für Europa
Kurz drücken 1 km/h (1
Meilen/h) 5 km/h (5
Meilen/h)
Lang drücken 10 km/h (5 Meilen/h)

HINWEIS
Zum Beispiel ändert sich die
Fahrzeuggeschwindigkeit bei
viermaligem Drücken des SET-Schalters
wie folgt:
(Modell für Europa)
Die Fahrzeuggeschwindigkeit erhöht
bzw. vermindert sich um 4 km/h.
(Außer Modell für Europa)
Die Fahrzeuggeschwindigkeit erhöht
bzw. vermindert sich um 20 km/h. Erhöhen der Geschwindigkeit mit dem
Gaspedal
Drücken Sie das Gaspedal und tippen Sie
beim Erreichen der gewünschten
Geschwindigkeit den Schalter SET
oder
den Schalter SET
an. Falls der Schalter
nicht bedient wird, kehrt das System beim
Loslassen des Gaspedals wieder auf die
eingestellte Geschwindigkeit zurück.
VORSICHT
Bei gedrücktem Gaspedal werden
keine Warnungen ausgelöst und die
Bremsbetätigung funktioniert nicht.
