2017 MAZDA MODEL CX-5 Betriebsanleitung (in German)

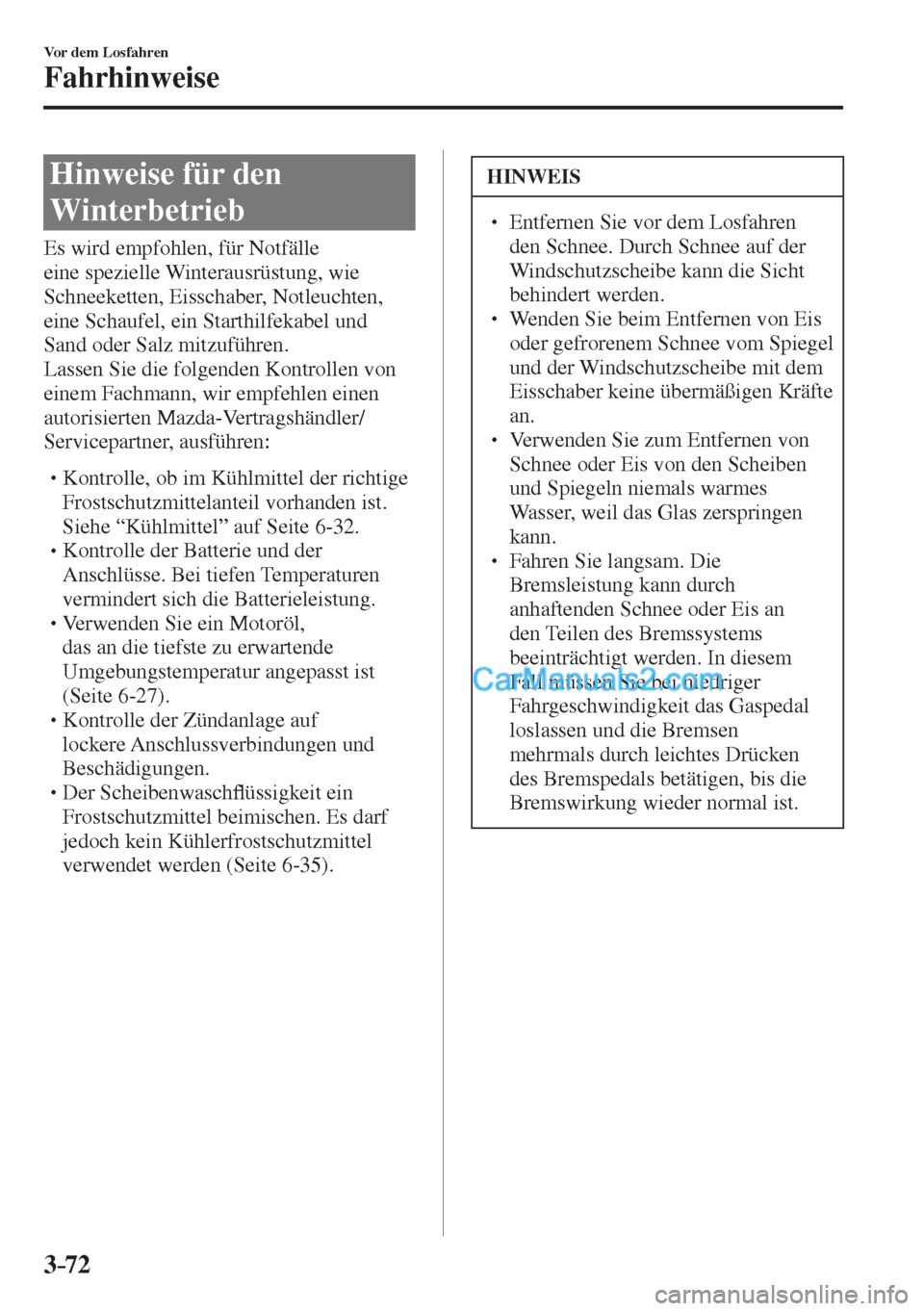

3–72
Vor dem Losfahren
Fahrhinweise
Hinweise für den
Winterbetrieb
Es wird empfohlen, für Notfälle
eine spezielle Winterausrüstung, wie
Schneeketten, Eisschaber, Notleuchten,
eine Schaufel, ein Starthilfekabel und
Sand oder Salz mitzuführen.
Lassen Sie die folgenden Kontrollen von
einem Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, ausführen:



 Kontrolle, ob im Kühlmittel der richtige
Frostschutzmittelanteil vorhanden ist.
  Siehe “Kühlmittel” auf Seite 6-32 .



 Kontrolle der Batterie und der
Anschlüsse. Bei tiefen Temperaturen
vermindert sich die Batterieleistung.



 Verwenden Sie ein Motoröl,
das an die tiefste zu erwartende
Umgebungstemperatur angepasst ist
(Seite 6-27 ).




 Kontrolle der Zündanlage auf
lockere Anschlussverbindungen und
Beschädigungen.



 Der ScheibenwaschÀ üssigkeit ein
Frostschutzmittel beimischen. Es darf
jedoch kein Kühlerfrostschutzmittel
verwendet werden (Seite 6-35 ).

HINWEIS

 Entfernen Sie vor dem Losfahren
den Schnee. Durch Schnee auf der
Windschutzscheibe kann die Sicht
behindert werden.
  Wenden Sie beim Entfernen von Eis
oder gefrorenem Schnee vom Spiegel
und der Windschutzscheibe mit dem
Eisschaber keine übermäßigen Kräfte
an.
  Verwenden Sie zum Entfernen von
Schnee oder Eis von den Scheiben
und Spiegeln niemals warmes
Wasser, weil das Glas zerspringen
kann.
  Fahren Sie langsam. Die
Bremsleistung kann durch
anhaftenden Schnee oder Eis an
den Teilen des Bremssystems
beeinträchtigt werden. In diesem
Fall müssen Sie bei niedriger
Fahrgeschwindigkeit das Gaspedal
loslassen und die Bremsen
mehrmals durch leichtes Drücken
des Bremspedals betätigen, bis die
Bremswirkung wieder normal ist.

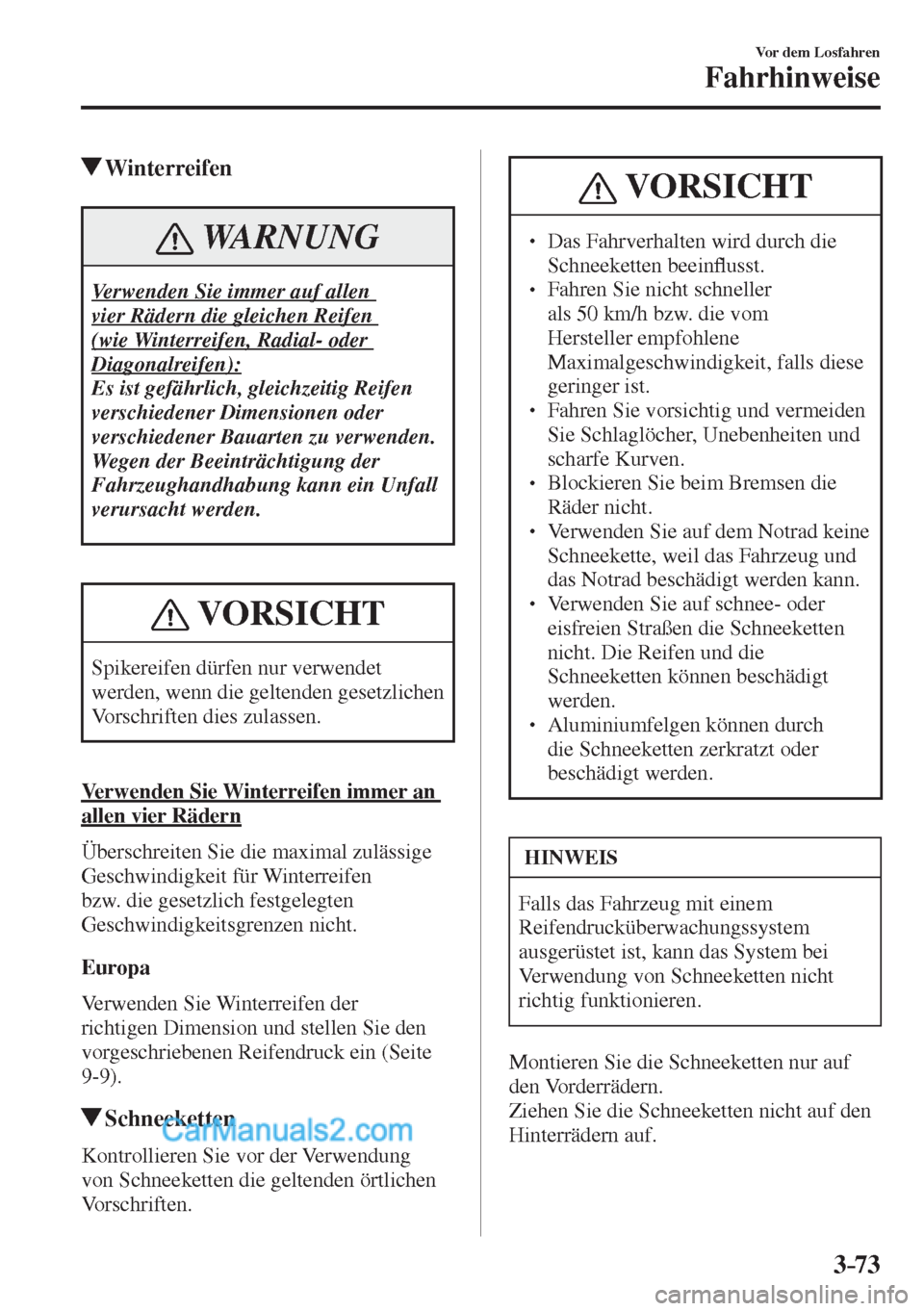

3–73
Vor dem Losfahren
Fahrhinweise
Winterreifen
WARNUNG
Verwenden Sie immer auf allen
vier Rädern die gleichen Reifen
(wie Winterreifen, Radial- oder
Diagonalreifen):
Es ist gefährlich, gleichzeitig Reifen
verschiedener Dimensionen oder
verschiedener Bauarten zu verwenden.
Wegen der Beeinträchtigung der
Fahrzeughandhabung kann ein Unfall
verursacht werden.
VORSICHT
Spikereifen dürfen nur verwendet
werden, wenn die geltenden gesetzlichen
Vorschriften dies zulassen.
Verwenden Sie Winterreifen immer an
allen vier Rädern
Überschreiten Sie die maximal zulässige
Geschwindigkeit für Winterreifen
bzw. die gesetzlich festgelegten
Geschwindigkeitsgrenzen nicht.
E u r o p a
Verwenden Sie Winterreifen der
richtigen Dimension und stellen Sie den
vorgeschriebenen Reifendruck ein (Seite
9-9 ).
Schneeketten
Kontrollieren Sie vor der Verwendung
von Schneeketten die geltenden örtlichen
Vorschriften.
VORSICHT
  Das Fahrverhalten wird durch die
Schneeketten beeinÀ usst.

 Fahren Sie nicht schneller
als 50 km/h bzw. die vom
Hersteller empfohlene
Maximalgeschwindigkeit, falls diese
geringer ist.
  Fahren Sie vorsichtig und vermeiden
Sie Schlaglöcher, Unebenheiten und
scharfe Kurven.
  Blockieren Sie beim Bremsen die
Räder nicht.
  Verwenden Sie auf dem Notrad keine
Schneekette, weil das Fahrzeug und
das Notrad beschädigt werden kann.
  Verwenden Sie auf schnee- oder
eisfreien Straßen die Schneeketten
nicht. Die Reifen und die
Schneeketten können beschädigt
werden.
  Aluminiumfelgen können durch
die Schneeketten zerkratzt oder
beschädigt werden.
HINWEIS
Falls das Fahrzeug mit einem
Reifendrucküberwachungssystem
ausgerüstet ist, kann das System bei
Verwendung von Schneeketten nicht
richtig funktionieren.
Montieren Sie die Schneeketten nur auf
den Vorderrädern.
Ziehen Sie die Schneeketten nicht auf den
Hinterrädern auf.

3–74
Vor dem Losfahren
Fahrhinweise
Auswahl der Schneeketten (Europa)
Mazda emp¿ ehlt, Spurketten zu
verwenden. Wählen Sie die geeigneten
Schneeketten nach der Reifengröße.


Reifendimension Schneeketten
225/65R17 Spurkette
225/55R19 Spurkette

HINWEIS
Trotz der Empfehlung von Spurketten
können auch andere Schneeketten, die
den Anforderungen für das Aufziehen
entsprechen, verwendet werden.
Montagespezi¿ kationen (Europa)
Bei der Montage darf der Abstand
zwischen Reifen und Ketten nicht mehr als
der in der folgenden Tabelle angegebene
Wert betragen.

Abstand [Einheit: mm]
A B
max. 13 max. 13


Seitenansicht Querschnitt Reifen
A
B

Aufziehen der Schneeketten
1. Bringen Sie die Schneeketten an
den Vorderrädern an und ziehen Sie
sie so straff wie möglich. Beachten
Sie die Montageanleitung des
Schneekettenherstellers.
2. Ziehen Sie die Schneeketten noch
einmal nach, nachdem Sie 0,5 bis 1
Kilometer gefahren sind.

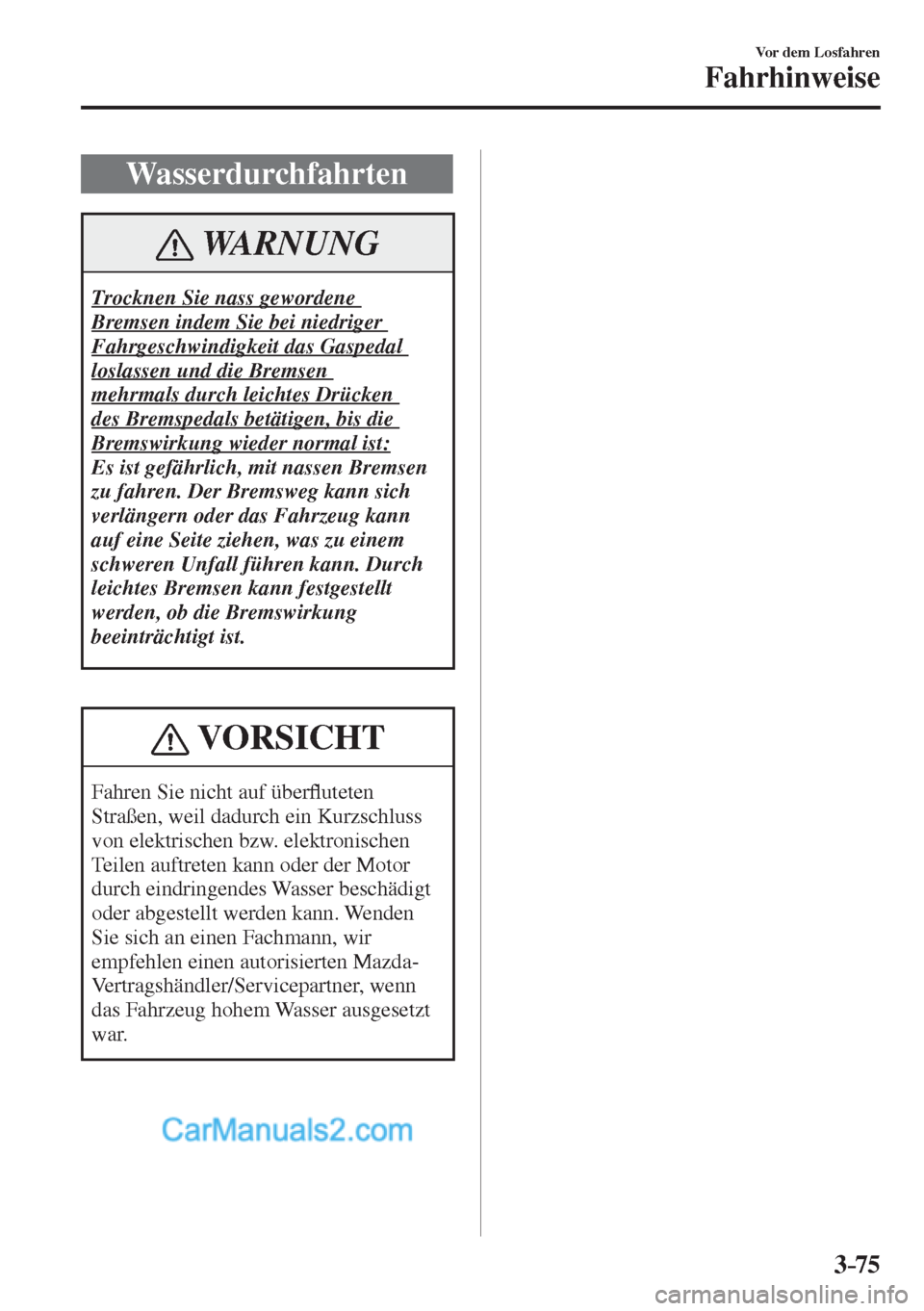

3–75
Vor dem Losfahren
Fahrhinweise
Wasserdurchfahrten
WARNUNG
Trocknen Sie nass gewordene
Bremsen indem Sie bei niedriger
Fahrgeschwindigkeit das Gaspedal
loslassen und die Bremsen
mehrmals durch leichtes Drücken
des Bremspedals betätigen, bis die
Bremswirkung wieder normal ist:
Es ist gefährlich, mit nassen Bremsen
zu fahren. Der Bremsweg kann sich
verlängern oder das Fahrzeug kann
auf eine Seite ziehen, was zu einem
schweren Unfall führen kann. Durch
leichtes Bremsen kann festgestellt
werden, ob die Bremswirkung
beeinträchtigt ist.
VORSICHT
Fahren Sie nicht auf überÀ uteten
Straßen, weil dadurch ein Kurzschluss
von elektrischen bzw. elektronischen
Teilen auftreten kann oder der Motor
durch eindringendes Wasser beschädigt
oder abgestellt werden kann. Wenden
Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, wenn
das Fahrzeug hohem Wasser ausgesetzt
war.

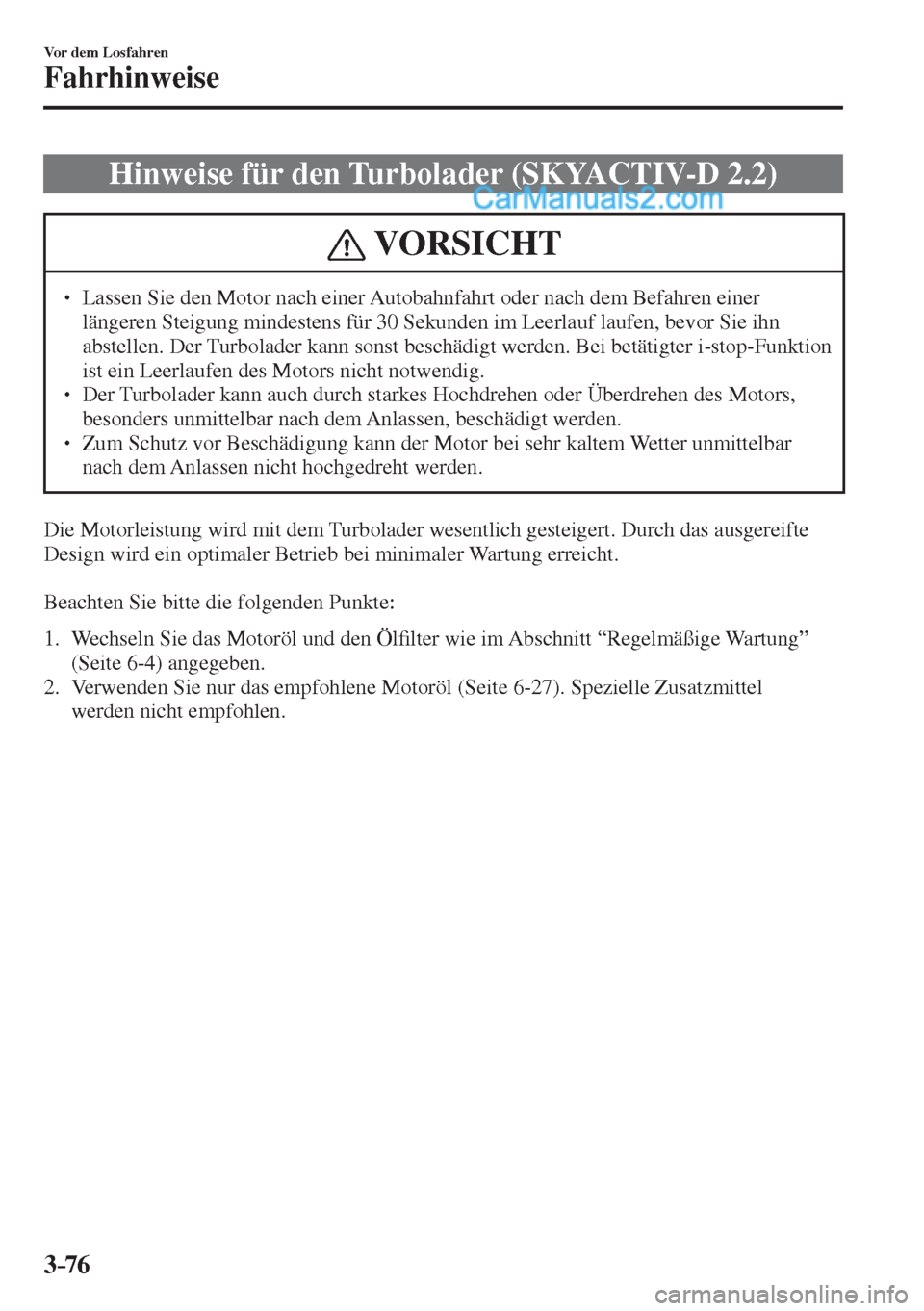

3–76
Vor dem Losfahren
Fahrhinweise
Hinweise für den Turbolader (SKYACTIV-D 2.2)
VORSICHT
  Lassen Sie den Motor nach einer Autobahnfahrt oder nach dem Befahren einer
längeren Steigung mindestens für 30 Sekunden im Leerlauf laufen, bevor Sie ihn
abstellen. Der Turbolader kann sonst beschädigt werden. Bei betätigter i-stop-Funktion
ist ein Leerlaufen des Motors nicht notwendig.
  Der Turbolader kann auch durch starkes Hochdrehen oder Überdrehen des Motors,
besonders unmittelbar nach dem Anlassen, beschädigt werden.
  Zum Schutz vor Beschädigung kann der Motor bei sehr kaltem Wetter unmittelbar
nach dem Anlassen nicht hochgedreht werden.
Die Motorleistung wird mit dem Turbolader wesentlich gesteigert. Durch das ausgereifte
Design wird ein optimaler Betrieb bei minimaler Wartung erreicht.

Beachten Sie bitte die folgenden Punkte:

1. Wechseln Sie das Motoröl und den Öl¿ lter wie im Abschnitt “Regelmäßige Wartung”
(Seite 6-4 ) angegeben.
2. Verwenden Sie nur das empfohlene Motoröl (Seite 6-27 ). Spezielle Zusatzmittel
werden nicht empfohlen.

3–77
Vor dem Losfahren
Abschleppen/Ziehen eines Anhängers
Ziehen eines Wohnwagens oder eines Anhängers
(Europa/Russland/Türkei/Israel/Südafrika)
Grundsätzlich ist Ihr Fahrzeug zum Mitführen von Personen und Gepäck ausgelegt.
Falls Sie einen Anhänger ziehen, sollten Sie diese Anweisungen befolgen, weil die
Sicherheit der Fahrzeuginsassen von der Ausrüstung und der richtigen Fahrweise abhängt.
Der Betrieb mit einem Anhänger hat einen EinÀ uss auf die Fahrzeughandhabung, das
Bremsen, die Lebensdauer, die Leistung und die Wirtschaftlichkeit.
Überladen Sie das Fahrzeug und den Anhänger nicht. Falls notwendig, lassen Sie sich von
einem autorisierten Mazda-Vertragshändler über weitere Einzelheiten beraten.
VORSICHT
  Ziehen Sie während den ersten 1000 Kilometern keinen Anhänger. Der Motor, das
Getriebe, das Differential, die Radlager und andere Teile können sonst beschädigt
werden.
  Beschädigungen, die durch das Ziehen eines Anhängers bzw. eines Wohnwagens in der
Türkei verursacht wurden, sind von der Fahrzeuggarantie ausgeschlossen.
Gewichtsgrenzen
Das Anhängergesamtgewicht, das Zuggesamtgewicht und die Deichsellast müssen
immer innerhalb der zulässigen, in der Anhängergewichtstabelle aufgeführten
Grenzen liegen.

Anhängergesamtgewicht:


Summe von Anhängergewicht und Zuladung

Zuggesamtgewicht:


Summe des Anhängergesamtgewichtes und Zugfahrzeuggesamtgewichtes, einschließlich
Anhängerkupplung, Fahrzeuginsassen und Zuladung

Deichsellast:

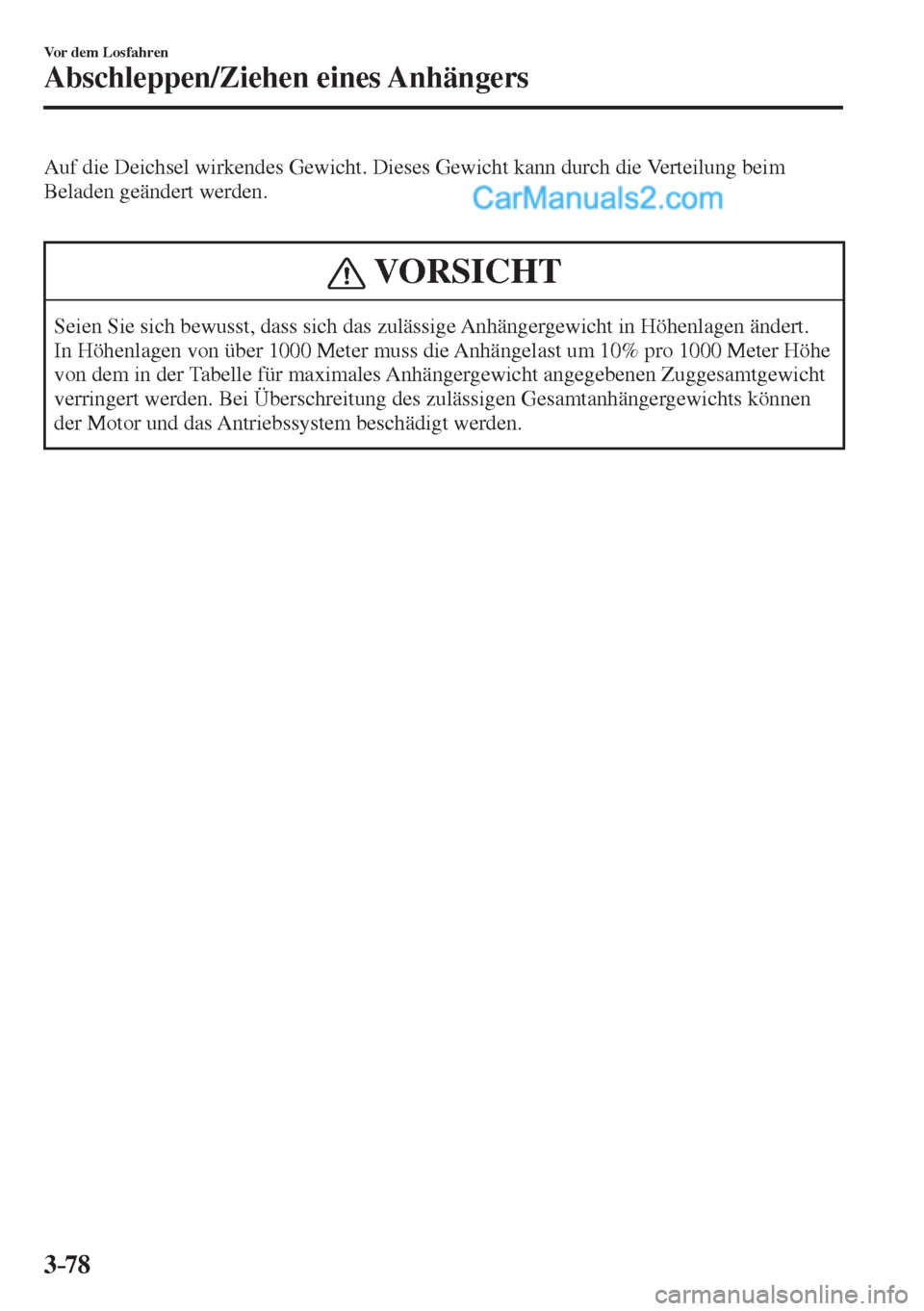

3–78
Vor dem Losfahren
Abschleppen/Ziehen eines Anhängers
Auf die Deichsel wirkendes Gewicht. Dieses Gewicht kann durch die Verteilung beim
Beladen geändert werden.

VORSICHT
Seien Sie sich bewusst, dass sich das zulässige Anhängergewicht in Höhenlagen ändert.
In Höhenlagen von über 1000 Meter muss die Anhängelast um 10% pro 1000 Meter Höhe
von dem in der Tabelle für maximales Anhängergewicht angegebenen Zuggesamtgewicht
verringert werden. Bei Überschreitung des zulässigen Gesamtanhängergewichts können
der Motor und das Antriebssystem beschädigt werden.

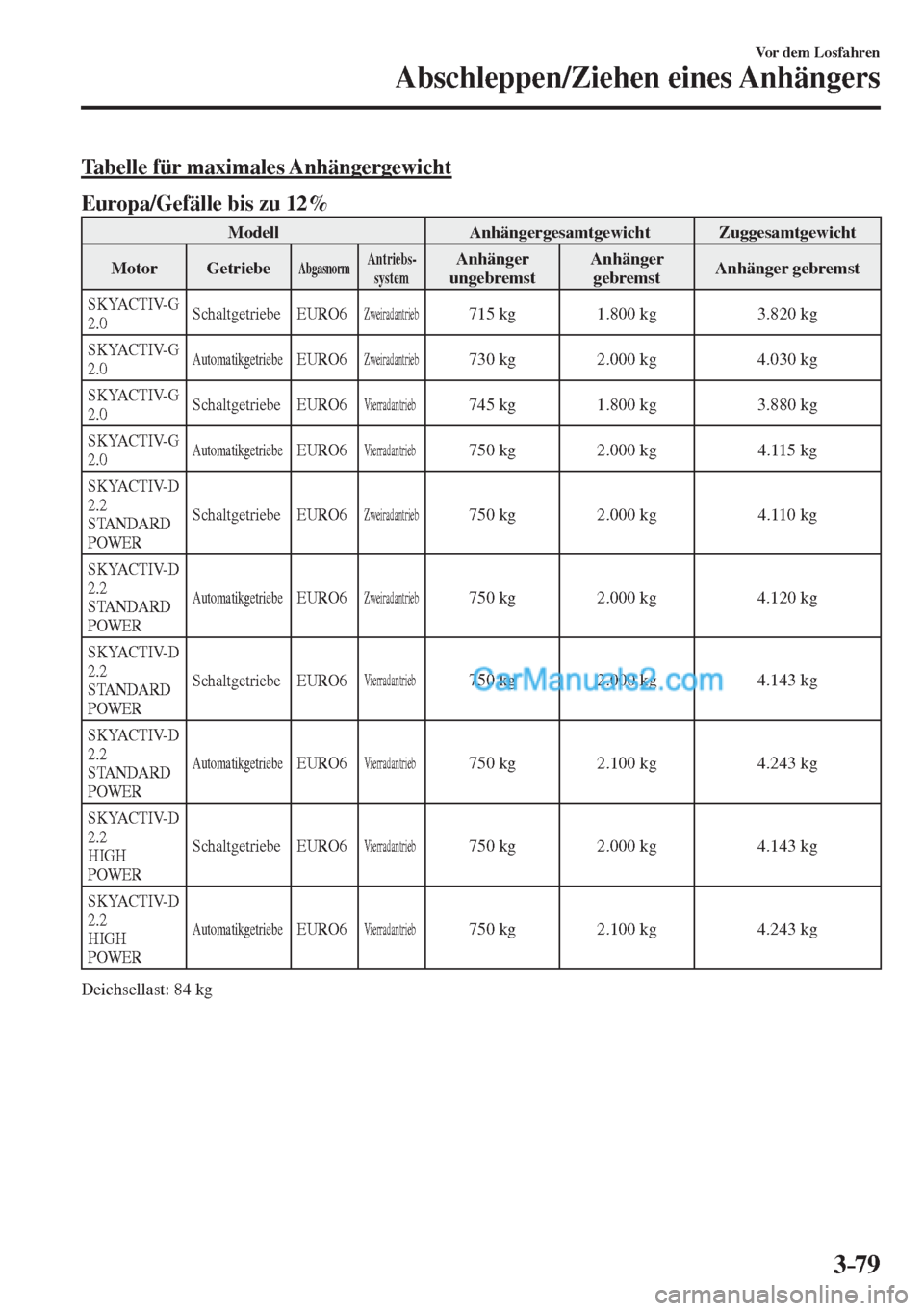

3–79
Vor dem Losfahren
Abschleppen/Ziehen eines Anhängers
Tabelle für maximales Anhängergewicht
Europa/Gefälle bis zu 12%
Modell Anhängergesamtgewicht Zuggesamtgewicht
Motor Getriebe
Abgasnorm Antriebs-
system Anhänger
ungebremst Anhänger
gebremst Anhänger gebremst
SKYACTIV-G
2.0 Schaltgetriebe EURO6 Zweiradantrieb 715 kg 1.800 kg 3.820 kg
SKYACTIV-G
2.0 Automatikgetriebe EURO6 Zweiradantrieb 730 kg 2.000 kg 4.030 kg
SKYACTIV-G
2.0 Schaltgetriebe EURO6 Vierradantrieb 745 kg 1.800 kg 3.880 kg
SKYACTIV-G
2.0 Automatikgetriebe EURO6 Vierradantrieb 750 kg 2.000 kg 4.115 kg
SKYACTIV-D
2.2
STANDARD
POWER Schaltgetriebe EURO6
Zweiradantrieb 750 kg 2.000 kg 4.110 kg
SKYACTIV-D
2.2
STANDARD
POWER
Automatikgetriebe EURO6 Zweiradantrieb 750 kg 2.000 kg 4.120 kg
SKYACTIV-D
2.2
STANDARD
POWER Schaltgetriebe EURO6
Vierradantrieb 750 kg 2.000 kg 4.143 kg
SKYACTIV-D
2.2
STANDARD
POWER
Automatikgetriebe EURO6 Vierradantrieb 750 kg 2.100 kg 4.243 kg
SKYACTIV-D
2.2
HIGH
POWER Schaltgetriebe EURO6
Vierradantrieb 750 kg 2.000 kg 4.143 kg
SKYACTIV-D
2.2
HIGH
POWER
Automatikgetriebe EURO6 Vierradantrieb 750 kg 2.100 kg 4.243 kg
Deichsellast: 84 kg
