2017 MAZDA MODEL CX-5 Betriebsanleitung (in German)

4–170
Beim Fahren
i-ACTIVSENSE
HINWEIS
  Beim Fahren mit eingeschaltetem System wird Ihr Fahrzeug entsprechend der
Geschwindigkeit des vorausfahrenden Fahrzeugs beschleunigt oder abgebremst. Falls
es notwendig ist, das Fahrzeug für einen Spurwechsel zu beschleunigen oder falls das
vorausfahrende Fahrzeug scharf abbremst und der Abstand sich rasch vermindert, lässt
sich das Fahrzeug entsprechend den Bedingungen mit dem Gaspedal beschleunigen
oder mit dem Bremspedal abbremsen.
  Während der Verwendung des MRCC-Systems wird das System nicht ausgeschaltet,
wenn der Wählhebel (Automatikgetriebe) bzw. der Schalthebel (Schaltgetriebe)
betätigt wird und eine beabsichtigte Verzögerung erfolgt nicht. Für eine Verzögerung
müssen Sie die Geschwindigkeitseinstellung ändern oder das Bremspedal betätigen.
  Die Bremsleuchten leuchten, wenn das MRCC-System das Fahrzeug automatisch
abbremst; auf einer Gefällstrecke bei der eingestellten Geschwindigkeit oder beim
Fahren mit konstanter Geschwindigkeit hinter einem vorausfahrenden Fahrzeug
können sie nicht auÀ euchten.

 Die MRCC-Warnleuchte leuchtet, wenn im System eine Störung vorhanden ist.  Siehe “Warndisplay/Warnleuchten” auf Seite 4-53 .
 Die Abstandsregelung kann ausgeschaltet werden, so dass das System
nur die Funktion eines Geschwindigkeitskonstanthalters hat. Siehe
“Geschwindigkeitskonstanthalterfunktion” auf Seite 4-180 .

4–171
Beim Fahren
i-ACTIVSENSE
Displayanzeige des Mazda Radar Cruise Control-Systems (MRCC)
Die Einstellung und der Betriebszustand der MRCC-Geschwindigkeitsregelanlage werden
auf dem Multiinformationsdisplay und auf der Active Driving-Anzeige angezeigt.

MRCC
Fahrzeugabstandsanzeige
MRCC Eingestellte
Fahrzeuggeschwindigkeit
Anzeige für vorausfahrendes
Fahrzeug
Anzeige für vorausfahrendes FahrzeugMRCC
Fahrzeugabstandsanzeige
MRCC Eingestellte
Fahrzeuggeschwindigkeit
Active Driving-Anzeige Active Driving-Anzeige (Windschutzscheibentyp)
Active Driving-Anzeige (Auto-Hochklapp-Typ)
Multiinformationsanzeige
MRCC
Fahrzeugabstandsanzeige
MRCC Eingestellte
Fahrzeuggeschwindigkeit
Anzeige für vorausfahrendes
Fahrzeug
Anzeige für vorausfahrendes FahrzeugMRCC
Fahrzeugabstandsanzeige
MRCC Eingestellte
Fahrzeuggeschwindigkeit
Active Driving-Anzeige
Multiinformationsanzeige

4–172
Beim Fahren
i-ACTIVSENSE
Abstandswarnung
Falls sich der Abstand bei eingeschalteter Distanzregelung rasch vermindert, weil das
vorausfahrende Fahrzeug scharf abbremst, wird ein akustisches Warnsignal ausgelöst und
eine Bremswarnung auf dem Display angezeigt. Kontrollieren Sie immer die Sicherheit
der Umgebung und betätigen Sie das Bremspedal, um einen sicheren Abstand zum
vorausfahrenden Fahrzeug einzuhalten. Halten Sie immer auch einen sicheren Abstand zum
nachfolgenden Fahrzeug ein.

Multiinformationsdisplay
Active Driving-Anzeige

Einstellung des Systems

CANCEL-Schalter
RES-Schalter
OFF-Schalter -Schalter -Schalter
Schalter MODESchalter SET- Schalter SET+

Beim Drücken des Schalters MODE wird das Hauptdisplay (weiß) der MRCC-
Geschwindigkeitsregelanlage eingeschaltet und die Fahrzeuggeschwindigkeit und der
Abstand zwischen den Fahrzeugen lässt sich bei eingeschalteter Abstandsregelung
einstellen.
HINWEIS
  Falls die Zündung bei eingeschalteter (ON) MRCC-Geschwindigkeitsregelanlage
auf ACC oder OFF geschaltet wird, bleibt die MRCC-Geschwindigkeitsregelanlage
eingeschaltet (ON).
  Falls der Schalter MODE bei eingeschalteter MRCC-Geschwindigkeitsregelanlage
gedrückt wird, so wird das System auf die Geschwindigkeitsregelfunktion
umgeschaltet.

4–173
Beim Fahren
i-ACTIVSENSE
Einstellen der Geschwindigkeit
1. Stellen Sie die gewünschte Geschwindigkeit durch Drücken des Gaspedals ein.
2. Die Abstandsregelung beginnt, wenn der Schalter SET
oder SET gedrückt wird. Die
eingestellte Geschwindigkeit und das Abstandsdisplay mit weißen Linien erscheinen.
Das Einstelldisplay der MRCC-Geschwindigkeitsregelanlage (grün) leuchtet gleichzeitig.



Betriebsstatus Multiinformationsanzeige Active Driving-Anzeige
Beim Fahren mit konstanter
Geschwindigkeit



Beim Fahren mit Distanzregelung

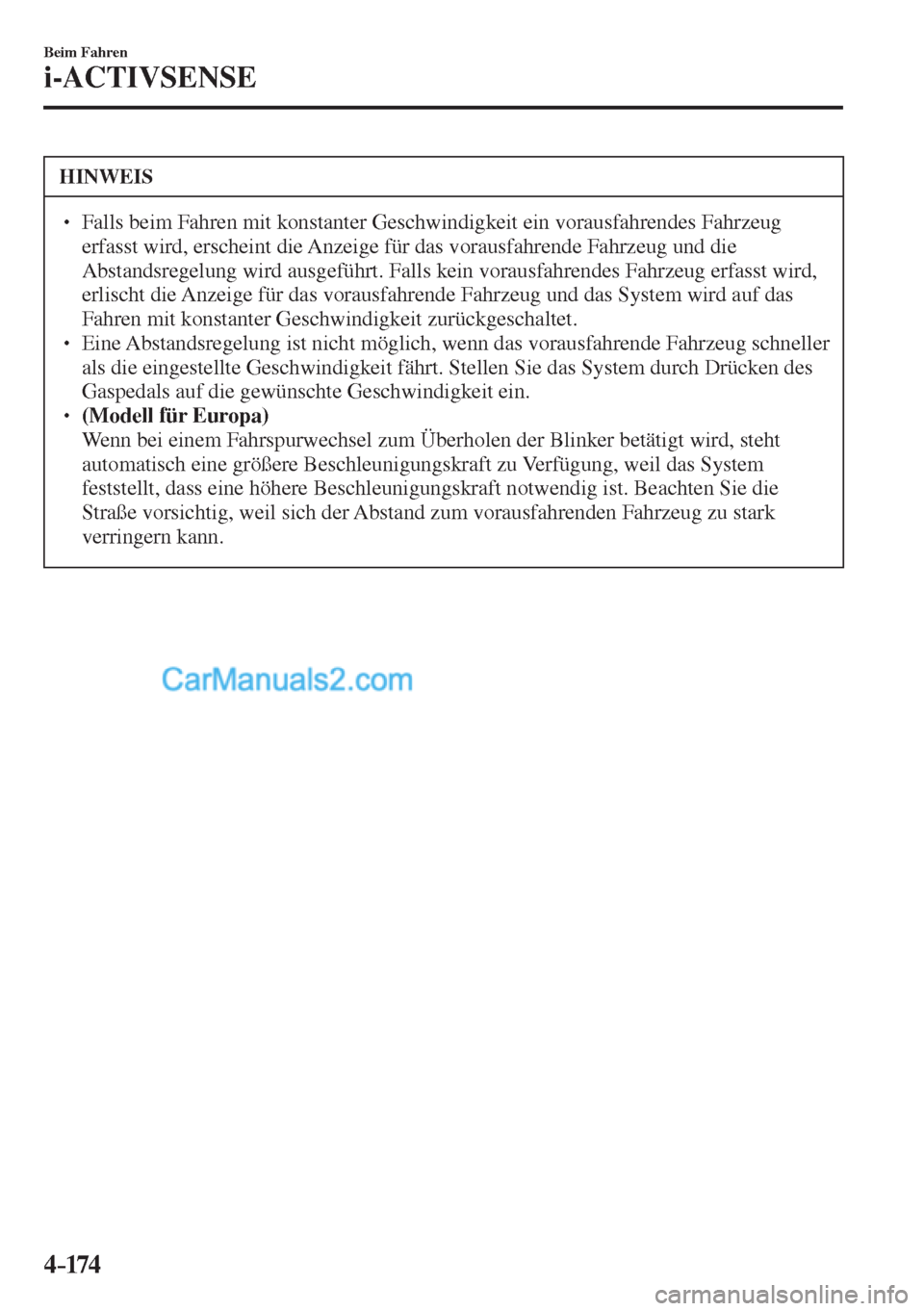

4–174
Beim Fahren
i-ACTIVSENSE
HINWEIS
  Falls beim Fahren mit konstanter Geschwindigkeit ein vorausfahrendes Fahrzeug
erfasst wird, erscheint die Anzeige für das vorausfahrende Fahrzeug und die
Abstandsregelung wird ausgeführt. Falls kein vorausfahrendes Fahrzeug erfasst wird,
erlischt die Anzeige für das vorausfahrende Fahrzeug und das System wird auf das
Fahren mit konstanter Geschwindigkeit zurückgeschaltet.
  Eine Abstandsregelung ist nicht möglich, wenn das vorausfahrende Fahrzeug schneller
als die eingestellte Geschwindigkeit fährt. Stellen Sie das System durch Drücken des
Gaspedals auf die gewünschte Geschwindigkeit ein.
  (Modell für Europa)  Wenn bei einem Fahrspurwechsel zum Überholen der Blinker betätigt wird, steht
automatisch eine größere Beschleunigungskraft zu Verfügung, weil das System
feststellt, dass eine höhere Beschleunigungskraft notwendig ist. Beachten Sie die
Straße vorsichtig, weil sich der Abstand zum vorausfahrenden Fahrzeug zu stark
verringern kann.

4–175
Beim Fahren
i-ACTIVSENSE
Einstellen des Fahrzeugabstands während der Distanzregelung
Der Abstand wird mit jedem Drücken des Schalters
etwas verkleinert. Der Abstand wird
mit jedem Drücken des Schalters
etwas vergrößert. Der Fahrzeugabstand kann in 4 Stufen
eingestellt werden: groß, mittel, klein, sehr klein.

Richtlinien für den
Fahrzeugabstand
(bei Fahrzeuggeschwindigkeit von
80 km/h) Display auf der
Multiinformationsanzeige Display auf der Active Driving-
Anzeige
groß (ca. 50 m)



mittel (ca. 40 m)



klein (ca. 30 m)



sehr klein (ca. 25 m)

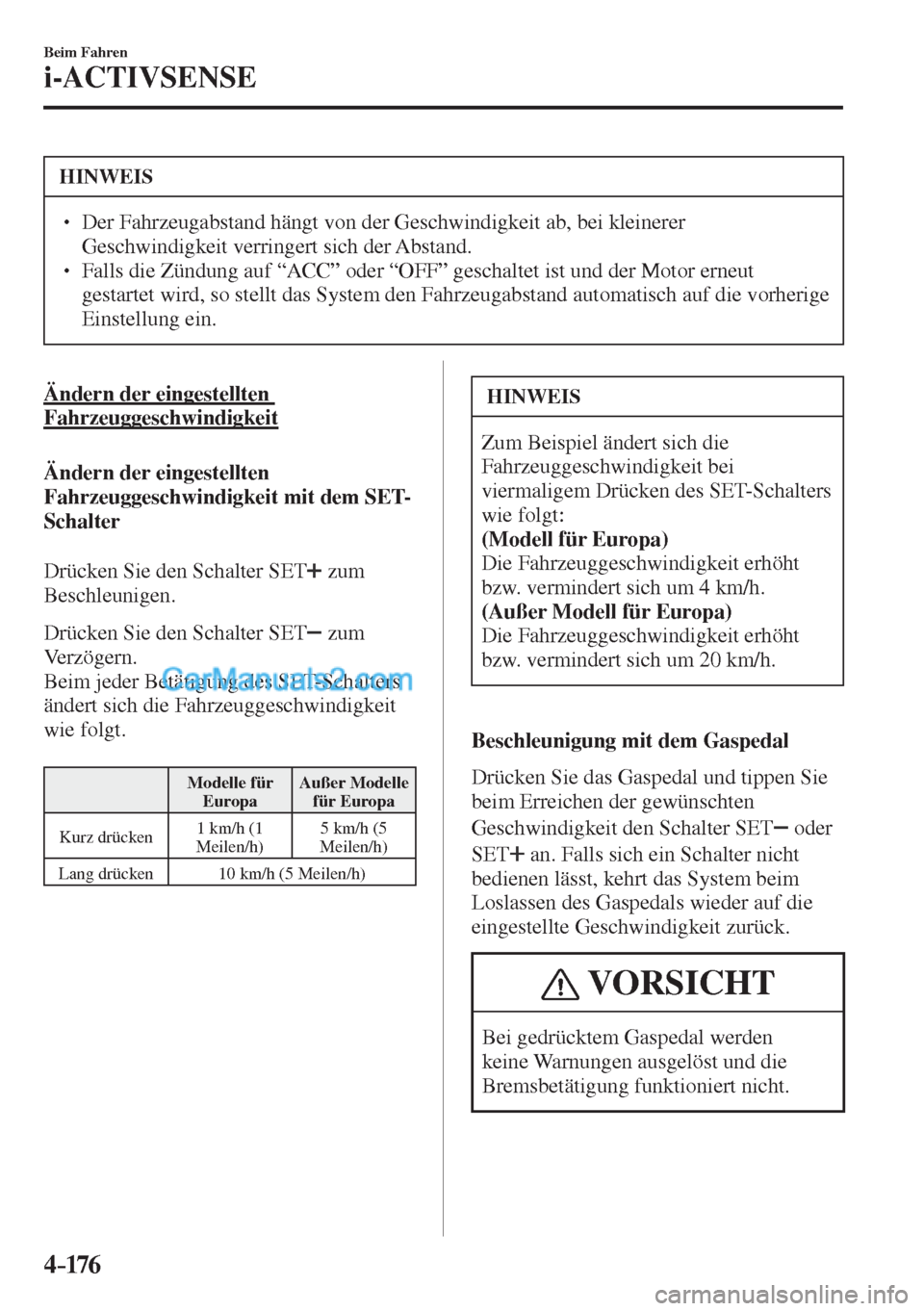

4–176
Beim Fahren
i-ACTIVSENSE
HINWEIS
  Der Fahrzeugabstand hängt von der Geschwindigkeit ab, bei kleinerer
Geschwindigkeit verringert sich der Abstand.
  Falls die Zündung auf “ACC” oder “OFF” geschaltet ist und der Motor erneut
gestartet wird, so stellt das System den Fahrzeugabstand automatisch auf die vorherige
Einstellung ein.
Ändern der eingestellten
Fahrzeuggeschwindigkeit
Ändern der eingestellten
Fahrzeuggeschwindigkeit mit dem SET-
Schalter
Drücken Sie den Schalter SET
zum
Beschleunigen.
Drücken Sie den Schalter SET
zum
Verzögern.
Beim jeder Betätigung des SET -Schalters
ändert sich die Fahrzeuggeschwindigkeit
wie folgt.
Modelle für
Europa Außer Modelle
für Europa
Kurz drücken 1 km/h (1
Meilen/h) 5 km/h (5
Meilen/h)
Lang drücken 10 km/h (5 Meilen/h)

HINWEIS
Zum Beispiel ändert sich die
Fahrzeuggeschwindigkeit bei
viermaligem Drücken des SET-Schalters
wie folgt:
(Modell für Europa)
Die Fahrzeuggeschwindigkeit erhöht
bzw. vermindert sich um 4 km/h.
(Außer Modell für Europa)
Die Fahrzeuggeschwindigkeit erhöht
bzw. vermindert sich um 20 km/h.
Beschleunigung mit dem Gaspedal
Drücken Sie das Gaspedal und tippen Sie
beim Erreichen der gewünschten
Geschwindigkeit den Schalter SET
oder
SET
an. Falls sich ein Schalter nicht
bedienen lässt, kehrt das System beim
Loslassen des Gaspedals wieder auf die
eingestellte Geschwindigkeit zurück.
VORSICHT
Bei gedrücktem Gaspedal werden
keine Warnungen ausgelöst und die
Bremsbetätigung funktioniert nicht.

4–17 7
Beim Fahren
i-ACTIVSENSE
HINWEIS
  Beim Beschleunigen mit dem
Schalter SET
bei aktivierter
Abstandsregelung kann die
eingestellte Geschwindigkeit geregelt
werden, aber eine Beschleunigung ist
nicht möglich. Falls kein
vorausfahrendes Fahrzeug vorhanden
ist, wird die Beschleunigung bis auf
die eingestellte Geschwindigkeit
fortgesetzt. Kontrollieren Sie die
eingestellte Geschwindigkeit auf der
Geschwindigkeitsanzeige der
Multiinformationsanzeige und der
Active Driving-Anzeige.
  Beim Drücken des Gaspedals
wird das Abstandsdisplay im
Multiinformationsdisplay auf weiße
Linien umgeschaltet.
  Die minimale
Einstellgeschwindigkeit beträgt 30
km/h. Falls die
Fahrzeuggeschwindigkeit durch die
Schalterbetätigung 30 km/h erreicht,
wird eine konstante Geschwindigkeit
von ca. 30 km/h eingehalten, selbst
wenn der Schalter SET
losgelassen
wird. Die MRCC-
Geschwindigkeitsregelanlage ist
nicht ausgeschaltet.
Deaktivieren
Die MRCC-Geschwindigkeitsregelanlage
wird durch Drücken des Schalters OFF/
CAN deaktiviert.
Wenn das System vorübergehend
deaktiviert wird
In den folgenden Fällen wird die
MRCC-Geschwindigkeitsregelanlage
vorübergehend deaktiviert, das
Einstelldisplay (grün) der MRCC-
Geschwindigkeitsregelanlage wird
ausgeschaltet und das Hauptdisplay (weiß)
der MRCC-Geschwindigkeitsregelanlage
wird eingeschaltet.



 Der Schalter OFF/CAN wird einmal
gedrückt.



 Das Bremspedal ist gedrückt.



 Die Handbremse ist angezogen.



 (Automatikgetriebe)
 Der Wählhebel wird in die Park- (P),
Neutral- (N) oder Rückwärtsstufe (R)
geschaltet.



 (Schaltgetriebe)
 Der Schalthebel be¿ ndet sich in der
Rückwärtsgangposition (R).
