2017 MAZDA MODEL CX-5 Betriebsanleitung (in German)

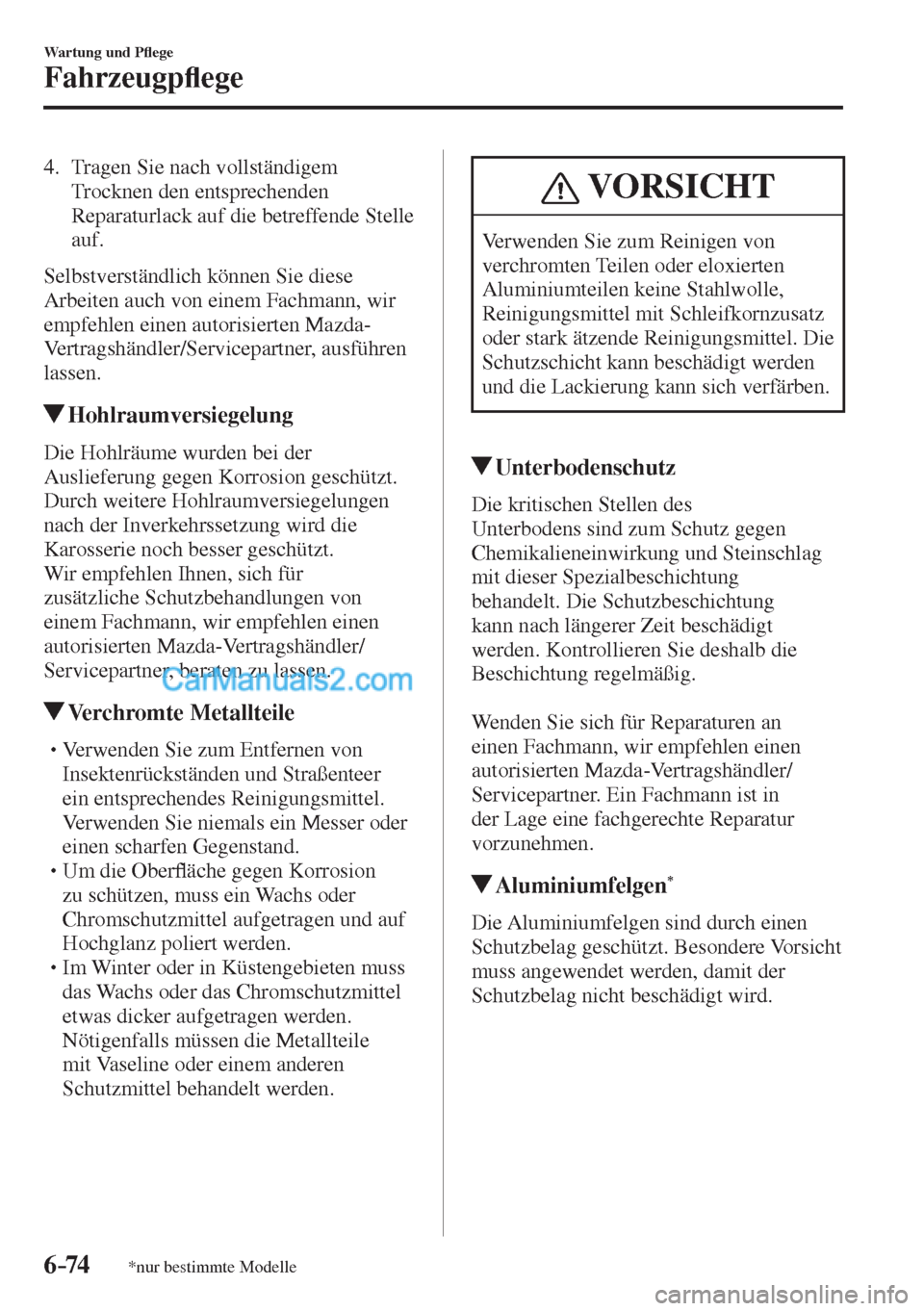

6–74
Wartung und PÀ ege
FahrzeugpÀ ege
*nur bestimmte Modelle
4. Tragen Sie nach vollständigem
Trocknen den entsprechenden
Reparaturlack auf die betreffende Stelle
auf.

Selbstverständlich können Sie diese
Arbeiten auch von einem Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, ausführen
lassen.
Hohlraumversiegelung
Die Hohlräume wurden bei der
Auslieferung gegen Korrosion geschützt.
Durch weitere Hohlraumversiegelungen
nach der Inverkehrssetzung wird die
Karosserie noch besser geschützt.
Wir empfehlen Ihnen, sich für
zusätzliche Schutzbehandlungen von
einem Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, beraten zu lassen.
Verchromte Metallteile













 Verwenden Sie zum Entfernen von
Insektenrückständen und Straßenteer
ein entsprechendes Reinigungsmittel.
Verwenden Sie niemals ein Messer oder
einen scharfen Gegenstand.



 Um die OberÀ äche gegen Korrosion
zu schützen, muss ein Wachs oder
Chromschutzmittel aufgetragen und auf
Hochglanz poliert werden.



 Im Winter oder in Küstengebieten muss
das Wachs oder das Chromschutzmittel
etwas dicker aufgetragen werden.
Nötigenfalls müssen die Metallteile
mit Vaseline oder einem anderen
Schutzmittel behandelt werden.

VORSICHT
Verwenden Sie zum Reinigen von
verchromten Teilen oder eloxierten
Aluminiumteilen keine Stahlwolle,
Reinigungsmittel mit Schleifkornzusatz
oder stark ätzende Reinigungsmittel. Die
Schutzschicht kann beschädigt werden
und die Lackierung kann sich verfärben.
Unterbodenschutz
Die kritischen Stellen des
Unterbodens sind zum Schutz gegen
Chemikalieneinwirkung und Steinschlag
mit dieser Spezialbeschichtung
behandelt. Die Schutzbeschichtung
kann nach längerer Zeit beschädigt
werden. Kontrollieren Sie deshalb die
Beschichtung regelmäßig.

Wenden Sie sich für Reparaturen an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner. Ein Fachmann ist in
der Lage eine fachgerechte Reparatur
vorzunehmen.
Aluminiumfelgen *
Die Aluminiumfelgen sind durch einen
Schutzbelag geschützt. Besondere Vorsicht
muss angewendet werden, damit der
Schutzbelag nicht beschädigt wird.

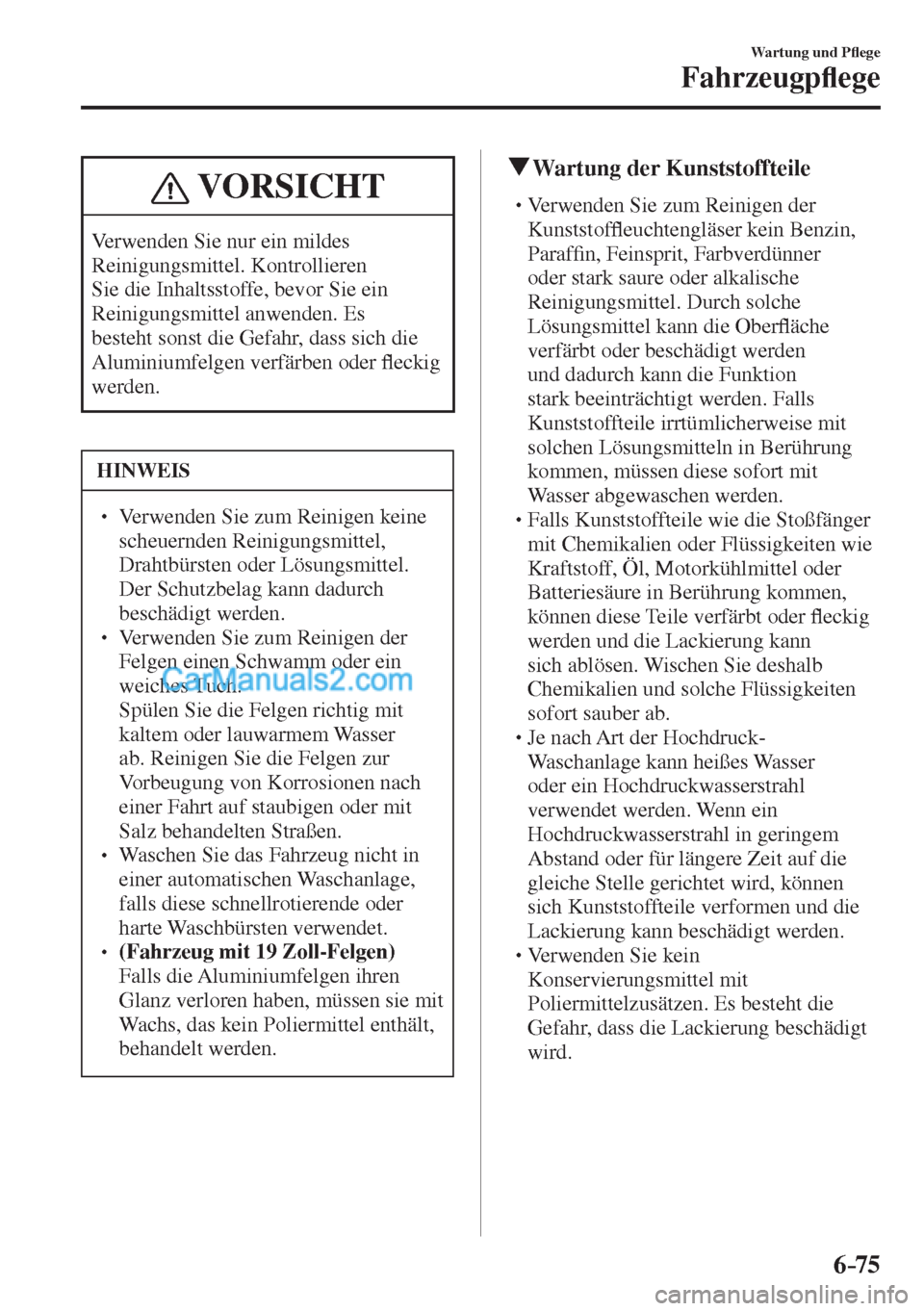

6–75
Wartung und PÀ ege
FahrzeugpÀ ege
VORSICHT
Verwenden Sie nur ein mildes
Reinigungsmittel. Kontrollieren
Sie die Inhaltsstoffe, bevor Sie ein
Reinigungsmittel anwenden. Es
besteht sonst die Gefahr, dass sich die
Aluminiumfelgen verfärben oder À eckig
werden.
HINWEIS
  Verwenden Sie zum Reinigen keine
scheuernden Reinigungsmittel,
Drahtbürsten oder Lösungsmittel.
Der Schutzbelag kann dadurch
beschädigt werden.
  Verwenden Sie zum Reinigen der
Felgen einen Schwamm oder ein
weiches Tuch.
 Spülen Sie die Felgen richtig mit
kaltem oder lauwarmem Wasser
ab. Reinigen Sie die Felgen zur
Vorbeugung von Korrosionen nach
einer Fahrt auf staubigen oder mit
Salz behandelten Straßen.
  Waschen Sie das Fahrzeug nicht in
einer automatischen Waschanlage,
falls diese schnellrotierende oder
harte Waschbürsten verwendet.
  (Fahrzeug mit 19 Zoll-Felgen)  Falls die Aluminiumfelgen ihren
Glanz verloren haben, müssen sie mit
Wachs, das kein Poliermittel enthält,
behandelt werden.
Wartung der Kunststoffteile













 Verwenden Sie zum Reinigen der
KunststofÀ euchtengläser kein Benzin,
Paraf¿ n, Feinsprit, Farbverdünner
oder stark saure oder alkalische
Reinigungsmittel. Durch solche
Lösungsmittel kann die OberÀ äche
verfärbt oder beschädigt werden
und dadurch kann die Funktion
stark beeinträchtigt werden. Falls
Kunststoffteile irrtümlicherweise mit
solchen Lösungsmitteln in Berührung
kommen, müssen diese sofort mit
Wasser abgewaschen werden.



 Falls Kunststoffteile wie die Stoßfänger
mit Chemikalien oder Flüssigkeiten wie
Kraftstoff, Öl, Motorkühlmittel oder
Batteriesäure in Berührung kommen,
können diese Teile verfärbt oder À eckig
werden und die Lackierung kann
sich ablösen. Wischen Sie deshalb
Chemikalien und solche Flüssigkeiten
sofort sauber ab.



 Je nach Art der Hochdruck-
Waschanlage kann heißes Wasser
oder ein Hochdruckwasserstrahl
verwendet werden. Wenn ein
Hochdruckwasserstrahl in geringem
Abstand oder für längere Zeit auf die
gleiche Stelle gerichtet wird, können
sich Kunststoffteile verformen und die
Lackierung kann beschädigt werden.



 Verwenden Sie kein
Konservierungsmittel mit
Poliermittelzusätzen. Es besteht die
Gefahr, dass die Lackierung beschädigt
wird.

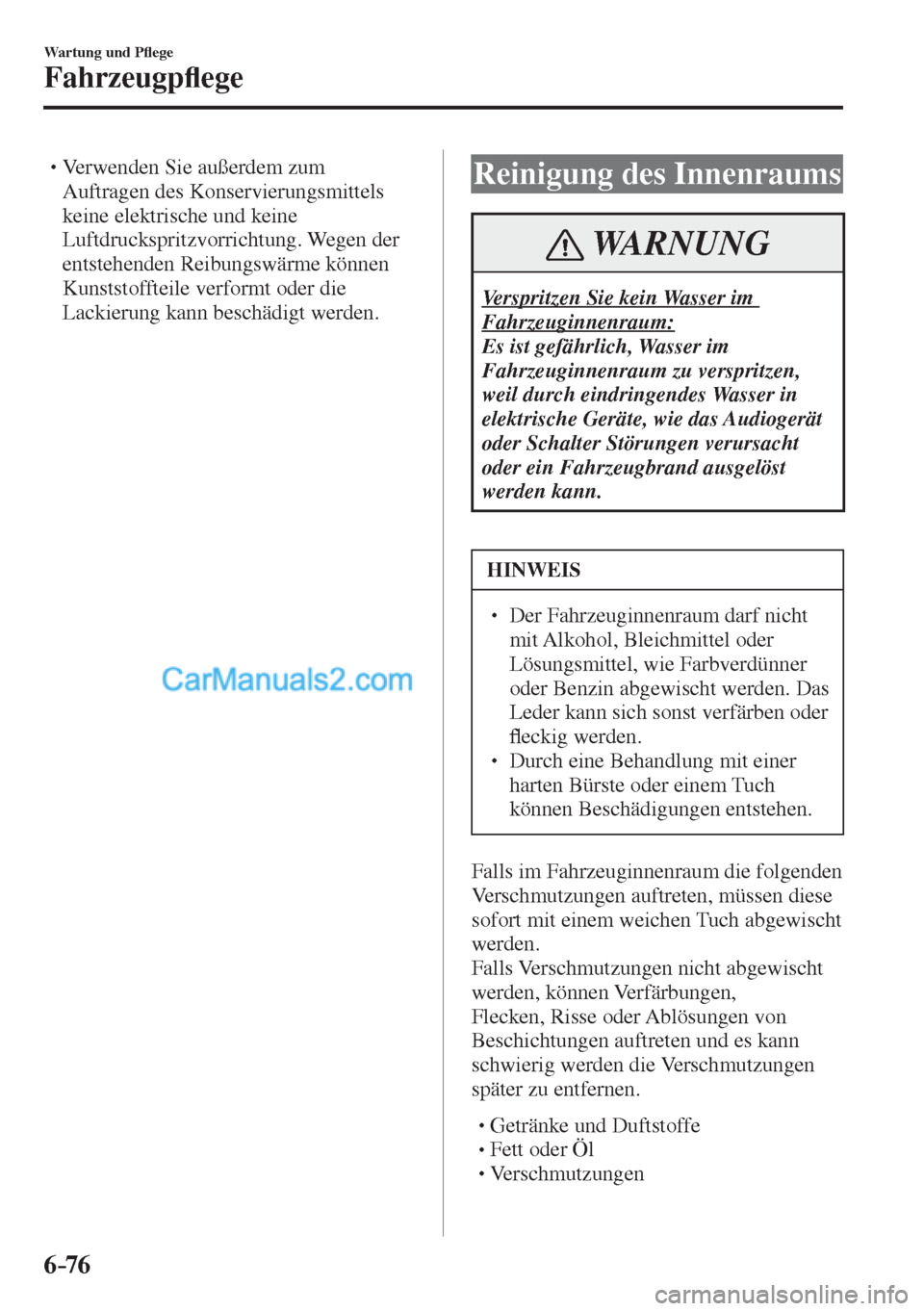

6–76
Wartung und PÀ ege
FahrzeugpÀ ege




 Verwenden Sie außerdem zum
Auftragen des Konservierungsmittels
keine elektrische und keine
Luftdruckspritzvorrichtung. Wegen der
entstehenden Reibungswärme können
Kunststoffteile verformt oder die
Lackierung kann beschädigt werden.

Reinigung des Innenraums
WARNUNG
Verspritzen Sie kein Wasser im
Fahrzeuginnenraum:
Es ist gefährlich, Wasser im
Fahrzeuginnenraum zu verspritzen,
weil durch eindringendes Wasser in
elektrische Geräte, wie das Audiogerät
oder Schalter Störungen verursacht
oder ein Fahrzeugbrand ausgelöst
werden kann.
HINWEIS
  Der Fahrzeuginnenraum darf nicht
mit Alkohol, Bleichmittel oder
Lösungsmittel, wie Farbverdünner
oder Benzin abgewischt werden. Das
Leder kann sich sonst verfärben oder
À eckig werden.

 Durch eine Behandlung mit einer
harten Bürste oder einem Tuch
können Beschädigungen entstehen.
Falls im Fahrzeuginnenraum die folgenden
Verschmutzungen auftreten, müssen diese
sofort mit einem weichen Tuch abgewischt
werden.
Falls Verschmutzungen nicht abgewischt
werden, können Verfärbungen,
Flecken, Risse oder Ablösungen von
Beschichtungen auftreten und es kann
schwierig werden die Verschmutzungen
später zu entfernen.



 Getränke und Duftstoffe



 Fett oder Öl



 Verschmutzungen

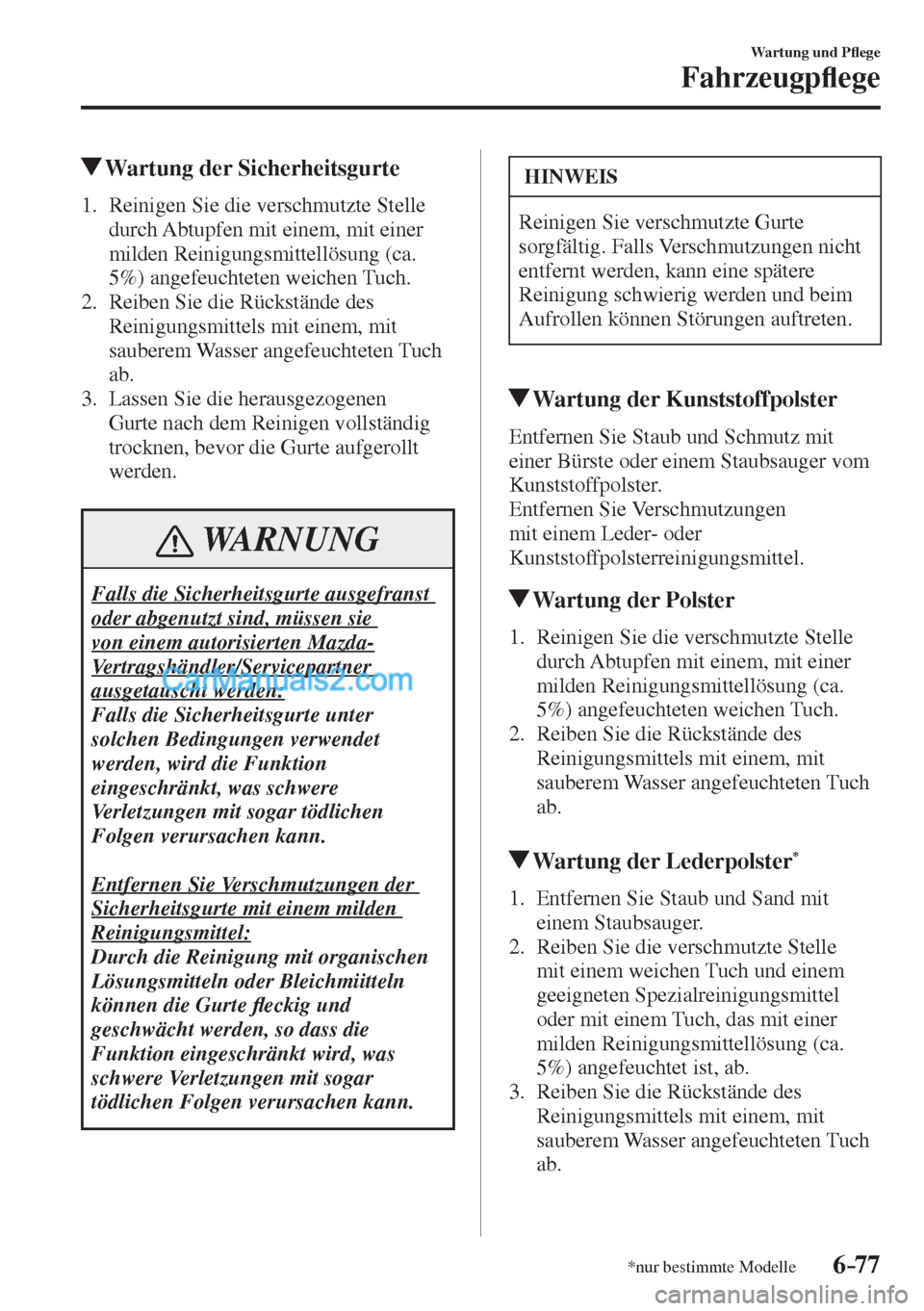

6–77
Wartung und PÀ ege
FahrzeugpÀ ege
*nur bestimmte Modelle
Wartung der Sicherheitsgurte
1. Reinigen Sie die verschmutzte Stelle
durch Abtupfen mit einem, mit einer
milden Reinigungsmittellösung (ca.
5%) angefeuchteten weichen Tuch.
2. Reiben Sie die Rückstände des
Reinigungsmittels mit einem, mit
sauberem Wasser angefeuchteten Tuch
ab.
3. Lassen Sie die herausgezogenen
Gurte nach dem Reinigen vollständig
trocknen, bevor die Gurte aufgerollt
werden.

WARNUNG
Falls die Sicherheitsgurte ausgefranst
oder abgenutzt sind, müssen sie
von einem autorisierten Mazda-
Vertragshändler/Servicepartner
ausgetauscht werden:
Falls die Sicherheitsgurte unter
solchen Bedingungen verwendet
werden, wird die Funktion
eingeschränkt, was schwere
Verletzungen mit sogar tödlichen
Folgen verursachen kann.

Entfernen Sie Verschmutzungen der
Sicherheitsgurte mit einem milden
Reinigungsmittel:
Durch die Reinigung mit organischen
Lösungsmitteln oder Bleichmiitteln
können die Gurte À eckig und
geschwächt werden, so dass die
Funktion eingeschränkt wird, was
schwere Verletzungen mit sogar
tödlichen Folgen verursachen kann.
HINWEIS
Reinigen Sie verschmutzte Gurte
sorgfältig. Falls Verschmutzungen nicht
entfernt werden, kann eine spätere
Reinigung schwierig werden und beim
Aufrollen können Störungen auftreten.
Wartung der Kunststoffpolster
Entfernen Sie Staub und Schmutz mit
einer Bürste oder einem Staubsauger vom
Kunststoffpolster.
Entfernen Sie Verschmutzungen
mit einem Leder- oder
Kunststoffpolsterreinigungsmittel.
Wartung der Polster
1. Reinigen Sie die verschmutzte Stelle
durch Abtupfen mit einem, mit einer
milden Reinigungsmittellösung (ca.
5%) angefeuchteten weichen Tuch.
2. Reiben Sie die Rückstände des
Reinigungsmittels mit einem, mit
sauberem Wasser angefeuchteten Tuch
ab.

Wartung der Lederpolster *
1. Entfernen Sie Staub und Sand mit
einem Staubsauger.
2. Reiben Sie die verschmutzte Stelle
mit einem weichen Tuch und einem
geeigneten Spezialreinigungsmittel
oder mit einem Tuch, das mit einer
milden Reinigungsmittellösung (ca.
5%) angefeuchtet ist, ab.
3. Reiben Sie die Rückstände des
Reinigungsmittels mit einem, mit
sauberem Wasser angefeuchteten Tuch
ab.

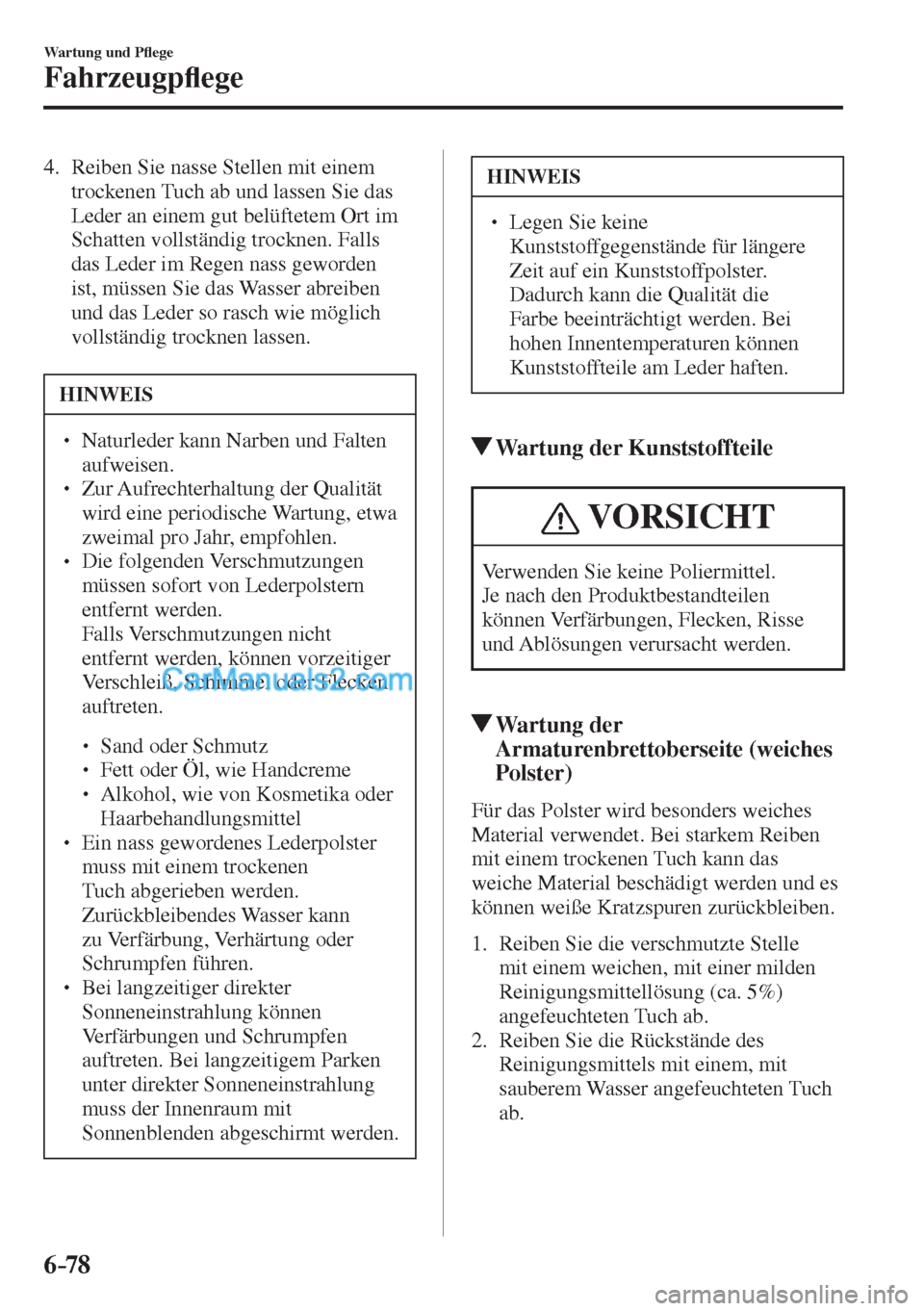

6–78
Wartung und PÀ ege
FahrzeugpÀ ege
4. Reiben Sie nasse Stellen mit einem
trockenen Tuch ab und lassen Sie das
Leder an einem gut belüftetem Ort im
Schatten vollständig trocknen. Falls
das Leder im Regen nass geworden
ist, müssen Sie das Wasser abreiben
und das Leder so rasch wie möglich
vollständig trocknen lassen.

HINWEIS
  Naturleder kann Narben und Falten
aufweisen.
  Zur Aufrechterhaltung der Qualität
wird eine periodische Wartung, etwa
zweimal pro Jahr, empfohlen.
  Die folgenden Verschmutzungen
müssen sofort von Lederpolstern
entfernt werden.
 Falls Verschmutzungen nicht
entfernt werden, können vorzeitiger
Verschleiß, Schimmel oder Flecken
auftreten.



 Sand oder Schmutz



 Fett oder Öl, wie Handcreme



 Alkohol, wie von Kosmetika oder
Haarbehandlungsmittel


 Ein nass gewordenes Lederpolster
muss mit einem trockenen
Tuch abgerieben werden.
Zurückbleibendes Wasser kann
zu Verfärbung, Verhärtung oder
Schrumpfen führen.
  Bei langzeitiger direkter
Sonneneinstrahlung können
Verfärbungen und Schrumpfen
auftreten. Bei langzeitigem Parken
unter direkter Sonneneinstrahlung
muss der Innenraum mit
Sonnenblenden abgeschirmt werden.
HINWEIS
  Legen Sie keine
Kunststoffgegenstände für längere
Zeit auf ein Kunststoffpolster.
Dadurch kann die Qualität die
Farbe beeinträchtigt werden. Bei
hohen Innentemperaturen können
Kunststoffteile am Leder haften.
Wartung der Kunststoffteile
VORSICHT
Verwenden Sie keine Poliermittel.
Je nach den Produktbestandteilen
können Verfärbungen, Flecken, Risse
und Ablösungen verursacht werden.
Wartung der
Armaturenbrettoberseite (weiches
Polster)
Für das Polster wird besonders weiches
Material verwendet. Bei starkem Reiben
mit einem trockenen Tuch kann das
weiche Material beschädigt werden und es
können weiße Kratzspuren zurückbleiben.

1. Reiben Sie die verschmutzte Stelle
mit einem weichen, mit einer milden
Reinigungsmittellösung (ca. 5%)
angefeuchteten Tuch ab.
2. Reiben Sie die Rückstände des
Reinigungsmittels mit einem, mit
sauberem Wasser angefeuchteten Tuch
ab.

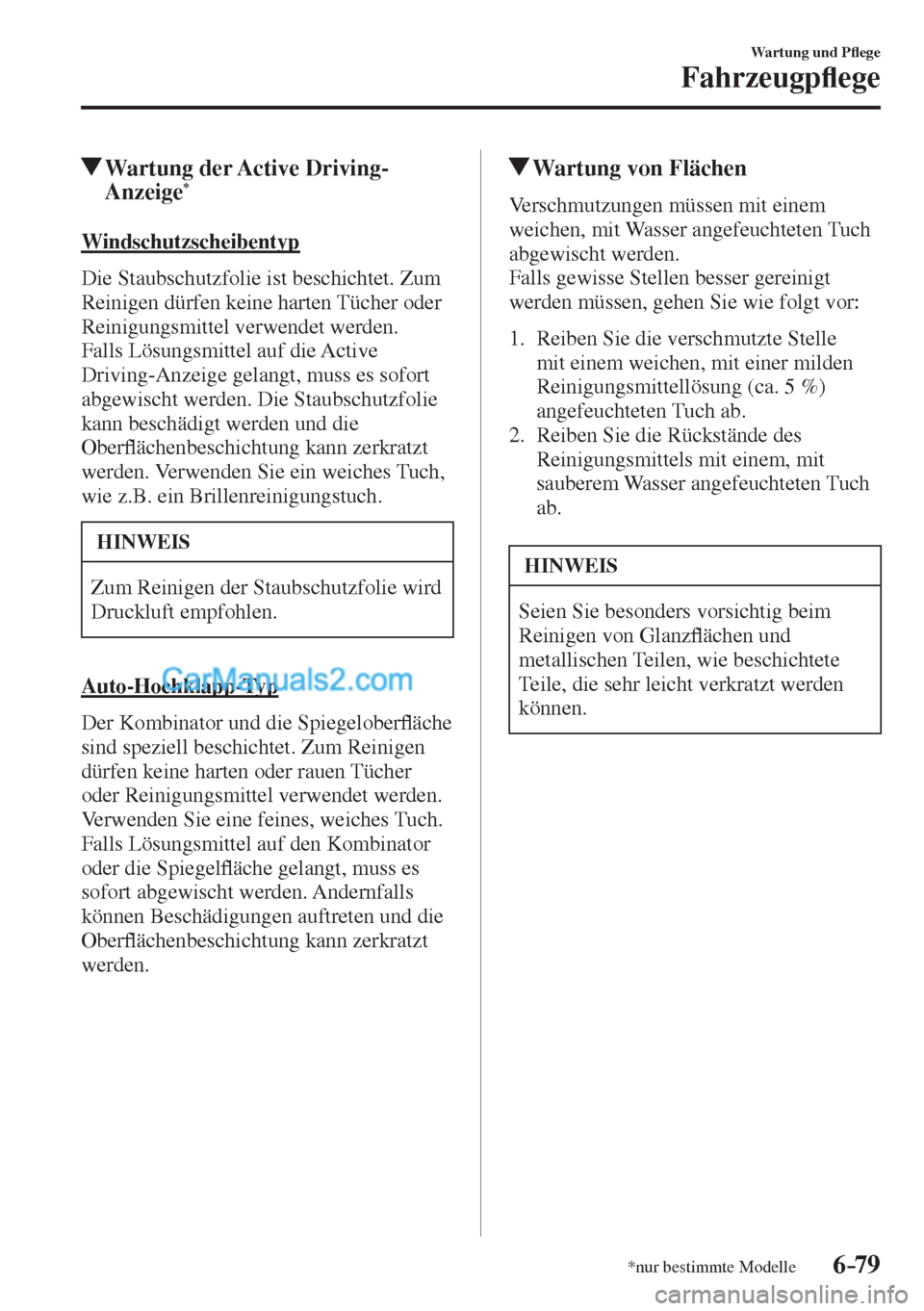

6–79
Wartung und PÀ ege
FahrzeugpÀ ege
*nur bestimmte Modelle
Wartung der Active Driving-
Anzeige *
Windschutzscheibentyp
Die Staubschutzfolie ist beschichtet. Zum
Reinigen dürfen keine harten Tücher oder
Reinigungsmittel verwendet werden.
Falls Lösungsmittel auf die Active
Driving-Anzeige gelangt, muss es sofort
abgewischt werden. Die Staubschutzfolie
kann beschädigt werden und die
OberÀ ächenbeschichtung kann zerkratzt
werden. Verwenden Sie ein weiches Tuch,
wie z.B. ein Brillenreinigungstuch.
HINWEIS
Zum Reinigen der Staubschutzfolie wird
Druckluft empfohlen.
Auto-Hochklapp-Typ
Der Kombinator und die SpiegeloberÀ äche
sind speziell beschichtet. Zum Reinigen
dürfen keine harten oder rauen Tücher
oder Reinigungsmittel verwendet werden.
Verwenden Sie eine feines, weiches Tuch.
Falls Lösungsmittel auf den Kombinator
oder die SpiegelÀ äche gelangt, muss es
sofort abgewischt werden. Andernfalls
können Beschädigungen auftreten und die
OberÀ ächenbeschichtung kann zerkratzt
werden.
Wartung von Flächen
Verschmutzungen müssen mit einem
weichen, mit Wasser angefeuchteten Tuch
abgewischt werden.
Falls gewisse Stellen besser gereinigt
werden müssen, gehen Sie wie folgt vor:

1. Reiben Sie die verschmutzte Stelle
mit einem weichen, mit einer milden
Reinigungsmittellösung (ca. 5 %)
angefeuchteten Tuch ab.
2. Reiben Sie die Rückstände des
Reinigungsmittels mit einem, mit
sauberem Wasser angefeuchteten Tuch
ab.

HINWEIS
Seien Sie besonders vorsichtig beim
Reinigen von GlanzÀ ächen und
metallischen Teilen, wie beschichtete
Teile, die sehr leicht verkratzt werden
können.

6–80
Wartung und PÀ ege
FahrzeugpÀ ege
Scheiben
Reinigen Sie die Scheibeninnenseite mit
einem Scheibenreinigungsmittel. Halten
Sie sich an die Gebrauchsanweisung des
Reinigungsmittelherstellers.
VORSICHT
  Reinigen Sie die Scheibeninnenseite
vorsichtig. Die Leiterbahnen und die
Antenne können sonst beschädigt
werden.
  Zum Reinigen der
Scheibeninnenseite müssen Sie
ein weiches, mit warmem Wasser
angefeuchtetes Tuch verwenden,
um damit die Leiterbahnen und die
Antenne sorgfältig abzuwischen.
 Die Leiterbahnen und die Antenne
können durch die Verwendung
von Scheibenreinigungsmitteln
beschädigt werden.

7–1*nur bestimmte Modelle7–1
7Falls eine Störung auftritt
Nützliche Informationen beim Auftreten einer Störung

Mazda ERA-GLONASS-System
(Russland) ............................................ 7-2
Mazda
ERA-GLONASS-System ............... 7-2
Kontrollleuchte und akustisches
Signal ........................................... 7-10
Testmodus .................................... 7-12

Parken in einer Notfallsituation....... 7-15
Parken in einer Notfallsituation ... 7-15
Warndreieckriemen
* ..................... 7-16

Defektes Rad ...................................... 7-17
Reserverad und Werkzeug ............ 7-17
Notreparatursatz
* .......................... 7-22
Radwechsel (mit Reserverad) ...... 7-30

Entladene Batterie ............................ 7-37
Anlassen mit einer
Starthilfebatterie ........................... 7-37

Anlassen des Motors im Notfall ....... 7-40
Anlassen eines mit zu viel Kraftstoff
versorgten Motors (SKYACTIV-G 2.0
und SKYACTIV-G 2.5) ................ 7-40
Anlassen durch Anschieben ......... 7-40
Kein Kraftstoff
(SKYACTIV-D 2.2) ..................... 7-41

Motorüberhitzung ............................. 7-42
Motorüberhitzung ........................ 7-42
Abschleppen im Notfall .................... 7-44
Abschleppen ................................. 7-44
Abschlepphaken ........................... 7-46

Warn- und Kontrollleuchten und
akustische Warnsignale .................... 7-49
Eingeschaltete oder blinkende
Warnleuchte ................................. 7-49
Angezeigte Meldung auf der
Multiinformationsanzeige ............ 7-66
Meldung auf der Anzeige ............. 7-68
Warntongeber spricht an .............. 7-70

Wenn die Heckklappe nicht geöffnet
werden kann ...................................... 7-78
Wenn die Heckklappe nicht geöffnet
werden kann ................................. 7-78

Active Driving-Anzeige funktioniert
nicht .................................................... 7-79
Falls die Active Driving-Anzeige
nicht funktioniert .......................... 7-79
