2017 MAZDA MODEL CX-5 Betriebsanleitung (in German)

4–14 6
Beim Fahren
i-ACTIVSENSE

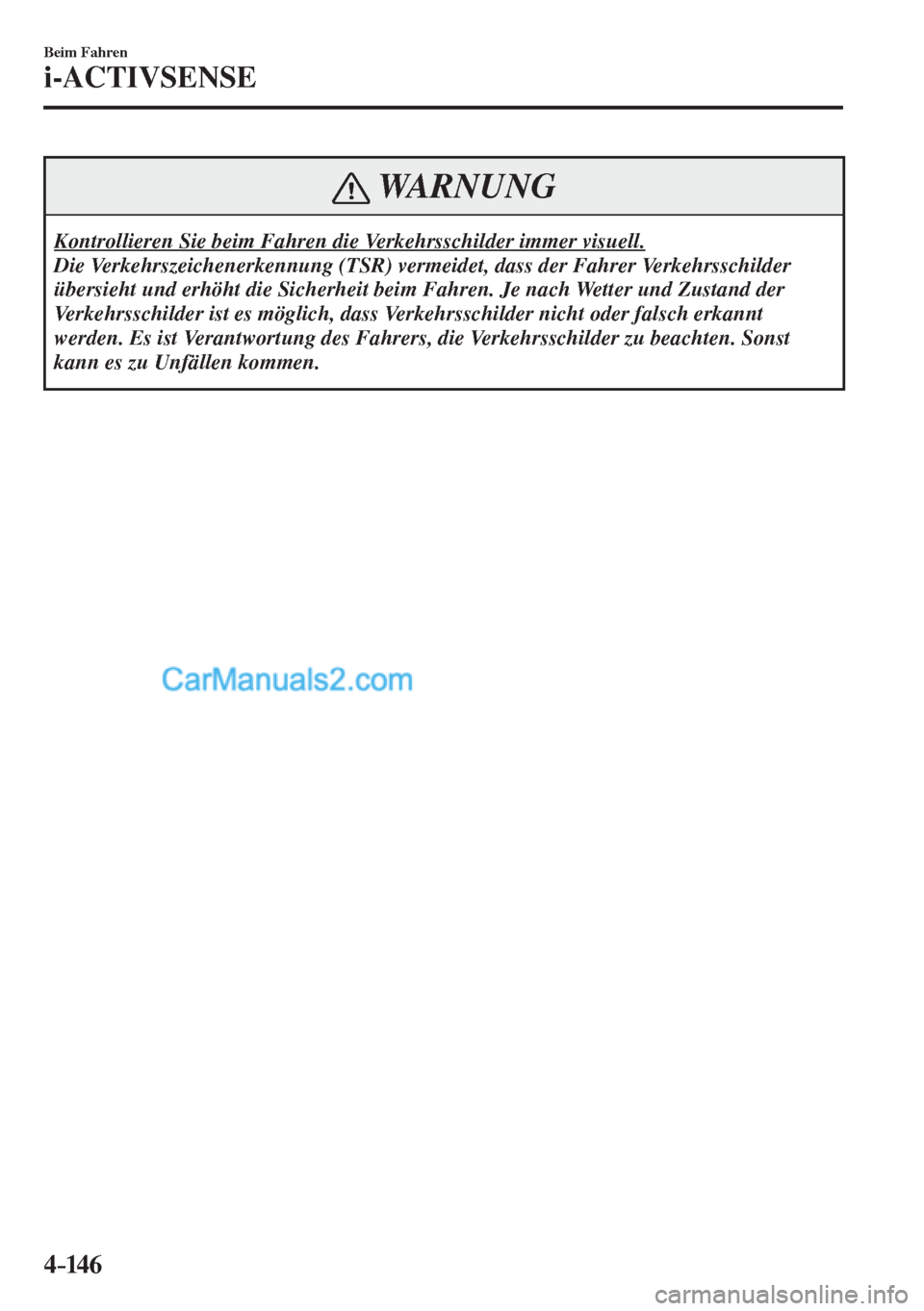

WARNUNG
Kontrollieren Sie beim Fahren die Verkehrsschilder immer visuell.
Die Verkehrszeichenerkennung (TSR) vermeidet, dass der Fahrer Verkehrsschilder
übersieht und erhöht die Sicherheit beim Fahren. Je nach Wetter und Zustand der
Verkehrsschilder ist es möglich, dass Verkehrsschilder nicht oder falsch erkannt
werden. Es ist Verantwortung des Fahrers, die Verkehrsschilder zu beachten. Sonst
kann es zu Unfällen kommen.

4–147
Beim Fahren
i-ACTIVSENSE
HINWEIS
  Die Verkehrszeichenerkennung (TSR) funktioniert bei einer Störung der FSC-Kamera
nicht.
  Unter den folgenden Bedingungen ist eventuell keine normale Funktion der
Verkehrszeichenerkennung (TSR) gewährleistet:



 Ein Gegenstand auf dem Armaturenbrett wird an der Windschutzscheibe reÀ ektiert
und von der Kamera erfasst.



 Schweres Gepäck be¿ ndet sich im Gepäckraum oder auf den Rücksitzen, so dass das
Fahrzeug hinten herunterhängt.



 Der Reifendruck ist nicht richtig eingestellt.



 Es werden andere als die Standardreifen verwendet.



 Das Fahrzeug be¿ ndet sich auf einer Rampe oder in der Umgebung einer Ein- und
Ausfahrt einer Raststätte oder einer Gebührenabgabestelle einer Autobahn.



 Die Umgebungshelligkeit ändert sich plötzlich, wie bei der Ein- oder Ausfahrt in/aus
Tunnel(n).



 Die Scheinwerferbeleuchtung ist schlecht wegen Schmutz oder falscher
Scheinwerferausrichtung.



 Die Windschutzscheibe ist verschmutzt oder beschlagen.



 Die Windschutzscheibe bzw. die Kamera ist beschlagen (Wassertröpfchen).



 Die Fahrzeugvorderseite wird von starkem Licht getroffen (Rückfahrscheinwerfer
oder Fernlicht eines entgegenkommenden Fahrzeugs).



 Es wird eine scharfe Kurve gefahren.



 Starke ReÀ exionen von der StraßenoberÀ äche.



 Ein Verkehrszeichen ist im Scheinwerferlicht schlecht sichtbar, wie beim Fahren in
der Nacht oder in einem Tunnel.



 Das Fahrzeug wird unter schwierigen Wetterbedingungen, wie Regen, Nebel und
Schnee gefahren.



 Die Kartendaten des Navigationssystems sind alt.



 Ein Verkehrszeichen wird durch Schmutz oder Schnee abgedeckt.



 Ein Verkehrszeichen ist wegen Bäumen oder einem Fahrzeug nicht sichtbar.



 Ein Verkehrszeichen steht halb im Schatten.



 Ein Verkehrszeichen ist verbogen oder verdreht.



 Ein Verkehrszeichen ist zu hoch oder zu tief angeordnet.



 Ein Verkehrszeichen ist zu hell oder zu dunkel (einschließlich elektronische
Verkehrszeichen).



 Ein Verkehrszeichen ist zu groß oder zu klein.



 Es be¿ ndet sich ein ähnlicher Gegenstand beim erfassten Verkehrszeichen (wie ein
anderes sehr ähnliches Zeichen).


 Die Verkehrszeichenerkennung (TSR) funktioniert nicht, wenn die Active Driving-
Anzeige deaktiviert ist.
  Die Verkehrszeichenerkennung (TSR) kann deaktiviert werden.  Siehe “Individuelle Einstellungen” auf Seite 9-11 .

4–14 8
Beim Fahren
i-ACTIVSENSE
Verkehrszeichendisplay
Die folgenden Verkehrszeichen werden auf der Active Driving-Anzeige angezeigt.
Geschwindigkeitsbegrenzungsschilder (einschließlich Zusatzzeichen)

Geschwindigkeitsbegrenzungsschilder
Zusatzzeichen (Beispiel)
Wenn die FSC-Kamera während der Fahrt ein Zusatzzeichen (wie Zeitbegrenzung,
Abbiegeverbot oder Ende eines Abschnitts) nicht richtig erfassen kann, erscheint die
folgende Anzeige.


Geschwindigkeitsbegrenzungszeichen nach Wetterbedingungen


Einfahrtverbotsschilder

4–149
Beim Fahren
i-ACTIVSENSE
Überholverbotsschilder (Windschutzscheibentyp)


Die Verkehrszeichenerkennung (TSR) kann gleichzeitig ein Überholverbots- und ein
Geschwindigkeitsbegrenzungsschild anzeigen.


Wenn die FSC-Kamera während der Fahrt ein Verkehrszeichen nicht richtig erfassen kann,
erscheint die folgende Anzeige.


HINWEIS
Geschwindigkeitsbegrenzungsschilder (einschließlich Zusatzzeichen)

 Bei einer Fahrzeuggeschwindigkeit von ca. 1 km/h oder höher wird das
Geschwindigkeitsbegrenzungszeichen angezeigt, wenn eine der folgenden
Bedingungen erfüllt ist.



 Die FSC-Kamera erfasst eine Geschwindigkeitsbegrenzung als ein Zeichen, das für
Ihr Fahrzeug gilt und das Fahrzeug fährt daran vorbei.



 Das Geschwindigkeitsbegrenzungszeichen des Navigationssystems wird gelesen
(falls das Geschwindigkeitsbegrenzungszeichen von der FSC-Kamera nicht erfasst
wird).

 Geschwindigkeitsbegrenzungszeichen nach Wetterbedingungen werden angezeigt,
wenn alle der folgenden Bedingungen erfüllt sind.



 Die Fahrzeuggeschwindigkeit beträgt ungefähr 1 km/h oder höher.



 Die FSC-Kamera erfasst eine Geschwindigkeitsbegrenzung bei schlechtem Wetter
als ein Zeichen, das für Ihr Fahrzeug gilt und das Fahrzeug fährt daran vorbei.



 Das Geschwindigkeitsbegrenzungszeichen nach Wetterbedingungen
zeigt eine niedrigere Geschwindigkeit als das gegenwärtig angezeigte
Geschwindigkeitsbegrenzungszeichen.



 Die Scheibenwischer sind eingeschaltet.

4–150
Beim Fahren
i-ACTIVSENSE
HINWEIS
  In den folgenden Fällen wird die Anzeige des Geschwindigkeitsbegrenzungszeichens
unterbrochen.




 Die FSC-Kamera erfasst ein Geschwindigkeitsbegrenzungszeichen und das
Fahrzeug wird nach dem Passieren des Zeichens für eine gewisse Strecke gefahren.



 Die einzelnen Sensoren haben eine Fahrtrichtungsänderung festgestellt. (Die
Anzeige einer Geschwindigkeitsbegrenzung wird während der Anzeige eines
Zusatzzeichens “ZONE” nicht ausgeschaltet, auch nicht nach einem Spurwechsel.)



 Die FSC-Kamera erfasst ein neues Geschwindigkeitsbegrenzungszeichen,
das sich vom vorher erfassten Zeichen unterscheidet (Anzeige eines neuen
Geschwindigkeitsbegrenzungszeichens).



 Das im Navigationssystem aufgezeichnete Geschwindigkeitsbegrenzungszeichen
wird nach einer gewissen Zeit nicht erfasst (falls die FSC-Kamera ein
Geschwindigkeitsbegrenzungszeichen nicht erfasst, wird das im Navigationssystem
aufgezeichnete Geschwindigkeitsbegrenzungszeichen angezeigt).



 Falls die Fahrzeuggeschwindigkeit die angezeigte Geschwindigkeitsbegrenzung um
mehr als etwa 30 km/h überschreitet, nachdem eine gewisse Zeit seit der Anzeige
des Geschwindigkeitsbegrenzungszeichens verstrichen ist. (Außer, wenn im
Navigationssystem Informationen über das Geschwindigkeitsbegrenzungszeichen
vorhanden sind)

Einfahrtverbotsschilder

 Einfahrtverbotsschilder werden angezeigt, wenn alle der folgenden Bedingungen
erfüllt sind.



 Die Fahrzeuggeschwindigkeit beträgt 80 km/h oder weniger.



 Die FSC-Kamera erfasst ein Einfahrtverbot als ein Zeichen, das für Ihr Fahrzeug gilt
und das Fahrzeug fährt daran vorbei.

 Wenn die FSC-Kamera ein Einfahrtverbotszeichen erfasst hat und seit dem
Passieren des Zeichens eine gewisse Zeit verstrichen ist, wird die Anzeige des
Einfahrtverbotszeichens unterbrochen.

4–151
Beim Fahren
i-ACTIVSENSE
HINWEIS

Überholverbotsschilder (Windschutzscheibentyp)

 Überholverbotsschilder nach Wetterbedingungen werden angezeigt, wenn alle der
folgenden Bedingungen erfüllt sind.



 Die Fahrzeuggeschwindigkeit beträgt ungefähr 1 km/h oder höher.



 Die FSC-Kamera erfasst ein Überholverbotsschild als ein Schild, das für Ihr
Fahrzeug gilt und das Fahrzeug fährt daran vorbei.

 In den folgenden Fällen wird die Anzeige des Überholverbotsschilds unterbrochen.



 Die FSC-Kamera erfasst ein Überholverbotsschild und das Fahrzeug wird nach dem
Passieren des Zeichens für eine gewisse Strecke gefahren.



 Sie haben die Spur gewechselt.
Warnung vor Geschwindigkeitsüberschreitung
Falls die Fahrzeuggeschwindigkeit die auf der Active Driving-Anzeige
gezeigte Geschwindigkeitsbegrenzung überschreitet, blinkt der Bereich um das
Geschwindigkeitsbegrenzungszeichen dreimal gelb und gleichzeitig wird dreimal ein
akustisches Signal wiedergegeben. Falls danach die Geschwindigkeitsbegrenzung
immer noch überschritten wird, leuchtet die Anzeige ständig. Kontrollieren Sie die
Umgebungsbedingungen und verringern Sie die Geschwindigkeit auf die höchst zulässige
Geschwindigkeit z.B. durch Drücken des Bremspedals.

Wenn 100 km/h angezeigt wird 80 km/h wird angezeigt
Active Driving-Anzeigedisplay Active Driving-Anzeigedisplay

4–152
Beim Fahren
i-ACTIVSENSE

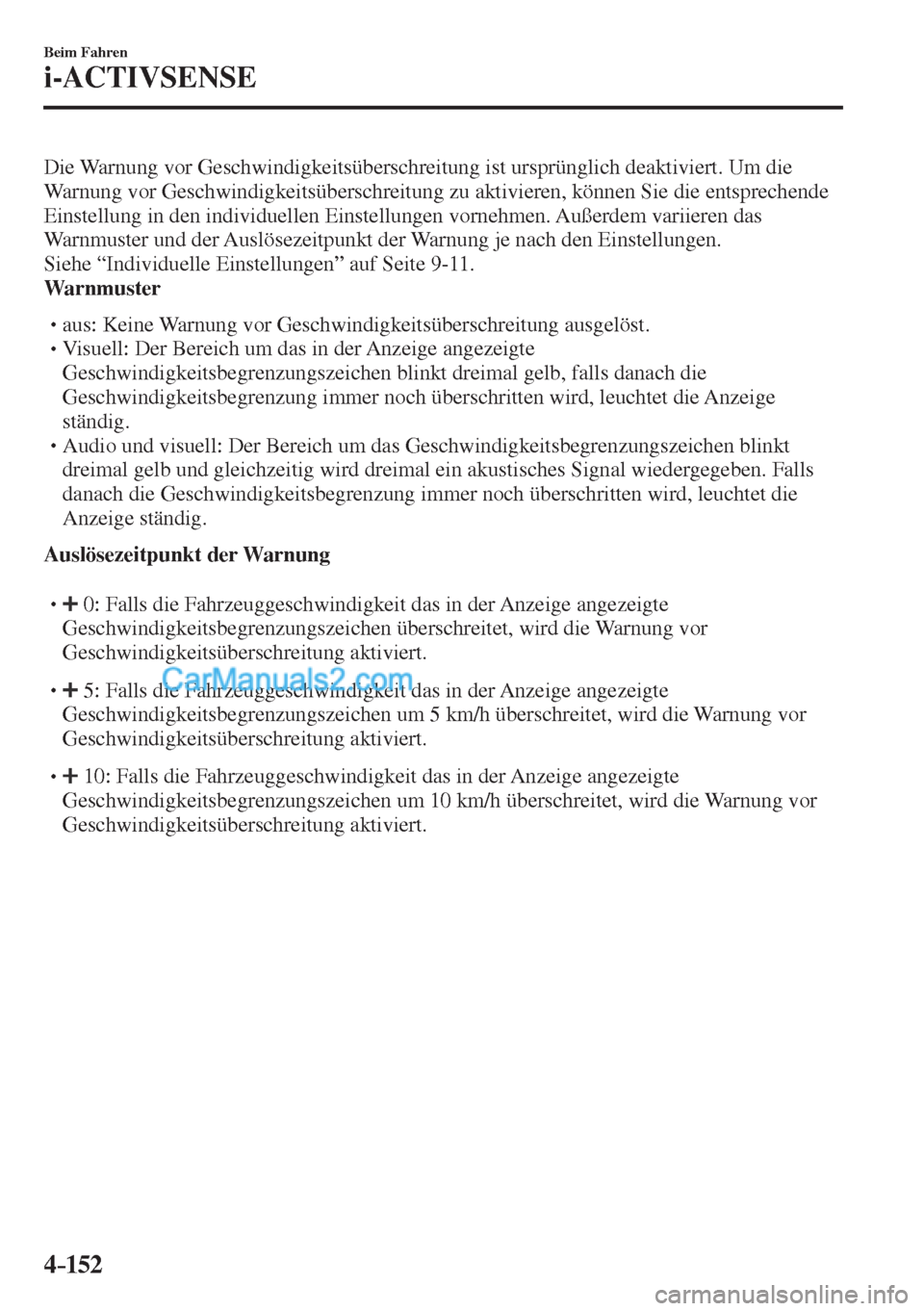

Die Warnung vor Geschwindigkeitsüberschreitung ist ursprünglich deaktiviert. Um die
Warnung vor Geschwindigkeitsüberschreitung zu aktivieren, können Sie die entsprechende
Einstellung in den individuellen Einstellungen vornehmen. Außerdem variieren das
Warnmuster und der Auslösezeitpunkt der Warnung je nach den Einstellungen.
Siehe “Individuelle Einstellungen” auf Seite 9-11 .
Warnmuster




 aus: Keine Warnung vor Geschwindigkeitsüberschreitung ausgelöst.



 Visuell: Der Bereich um das in der Anzeige angezeigte
Geschwindigkeitsbegrenzungszeichen blinkt dreimal gelb, falls danach die
Geschwindigkeitsbegrenzung immer noch überschritten wird, leuchtet die Anzeige
ständig.



 Audio und visuell: Der Bereich um das Geschwindigkeitsbegrenzungszeichen blinkt
dreimal gelb und gleichzeitig wird dreimal ein akustisches Signal wiedergegeben. Falls
danach die Geschwindigkeitsbegrenzung immer noch überschritten wird, leuchtet die
Anzeige ständig.

Auslösezeitpunkt der Warnung




 0: Falls die Fahrzeuggeschwindigkeit das in der Anzeige angezeigte
Geschwindigkeitsbegrenzungszeichen überschreitet, wird die Warnung vor
Geschwindigkeitsüberschreitung aktiviert.



 5: Falls die Fahrzeuggeschwindigkeit das in der Anzeige angezeigte
Geschwindigkeitsbegrenzungszeichen um 5 km/h überschreitet, wird die Warnung vor
Geschwindigkeitsüberschreitung aktiviert.



 10: Falls die Fahrzeuggeschwindigkeit das in der Anzeige angezeigte
Geschwindigkeitsbegrenzungszeichen um 10 km/h überschreitet, wird die Warnung vor
Geschwindigkeitsüberschreitung aktiviert.

4–153
Beim Fahren
i-ACTIVSENSE
HINWEIS
  In den folgenden Fällen wird die Warnung vor Geschwindigkeitsüberschreitung
unterbrochen.



 Die Fahrzeuggeschwindigkeit liegt unterhalb der angegebenen
Geschwindigkeitsbegrenzung. (Bei Änderung des Auslösezeitpunkts der
Geschwindigkeitsüberschreitung in den individuellen Einstellungen wird die
Warnung einer Geschwindigkeitsüberschreitung ausgeschaltet, sobald die
Geschwindigkeit unter die geänderte Fahrzeuggeschwindigkeit abfällt.



 Ein Geschwindigkeitsbegrenzungszeichen wurde aktualisiert und die
Fahrzeuggeschwindigkeit ist geringer als die aktualisierte Anzeige.



 Die Anzeige des Geschwindigkeitsbegrenzungszeichens wird ausgeschaltet.

 Das Warndisplay wird angezeigt und gleichzeitig wird das akustische Warnsignal
für die Geschwindigkeitsüberschreitung ausgelöst, falls die angezeigte
Geschwindigkeitsbegrenzung überschritten wird.
 Siehe “Das akustische Warnsignal ist aktiviert” auf Seite 7-70 .   Die TSR kann ein Geschwindigkeitsbegrenzungszeichen mit Zusatzzeichen erkennen
und anzeigen, aber kann die Anzeige des Zusatzzeichens (wie Zeitbegrenzung,
Abbiegeverbot oder Ende eines Abschnitts) nicht erkennen. Daher wird die Warnung
vor Geschwindigkeitsüberschreitung aktiviert, wenn die Fahrzeuggeschwindigkeit die
angegebene Geschwindigkeitsbegrenzung überschreitet, selbst wenn die Bedingungen
auf dem Zusatzzeichen nicht auf das Fahrzeug zutreffen.
  Falls die FSC-Kamera die tatsächliche Geschwindigkeitsbegrenzung falsch als
niedrigere Geschwindigkeit erkennt, wird der Geschwindigkeitsüberschreitungsalarm
ausgelöst, selbst wenn das Fahrzeug die Geschwindigkeitsbegrenzung nicht
überschreitet.
