2017 MAZDA MODEL CX-5 Betriebsanleitung (in German)

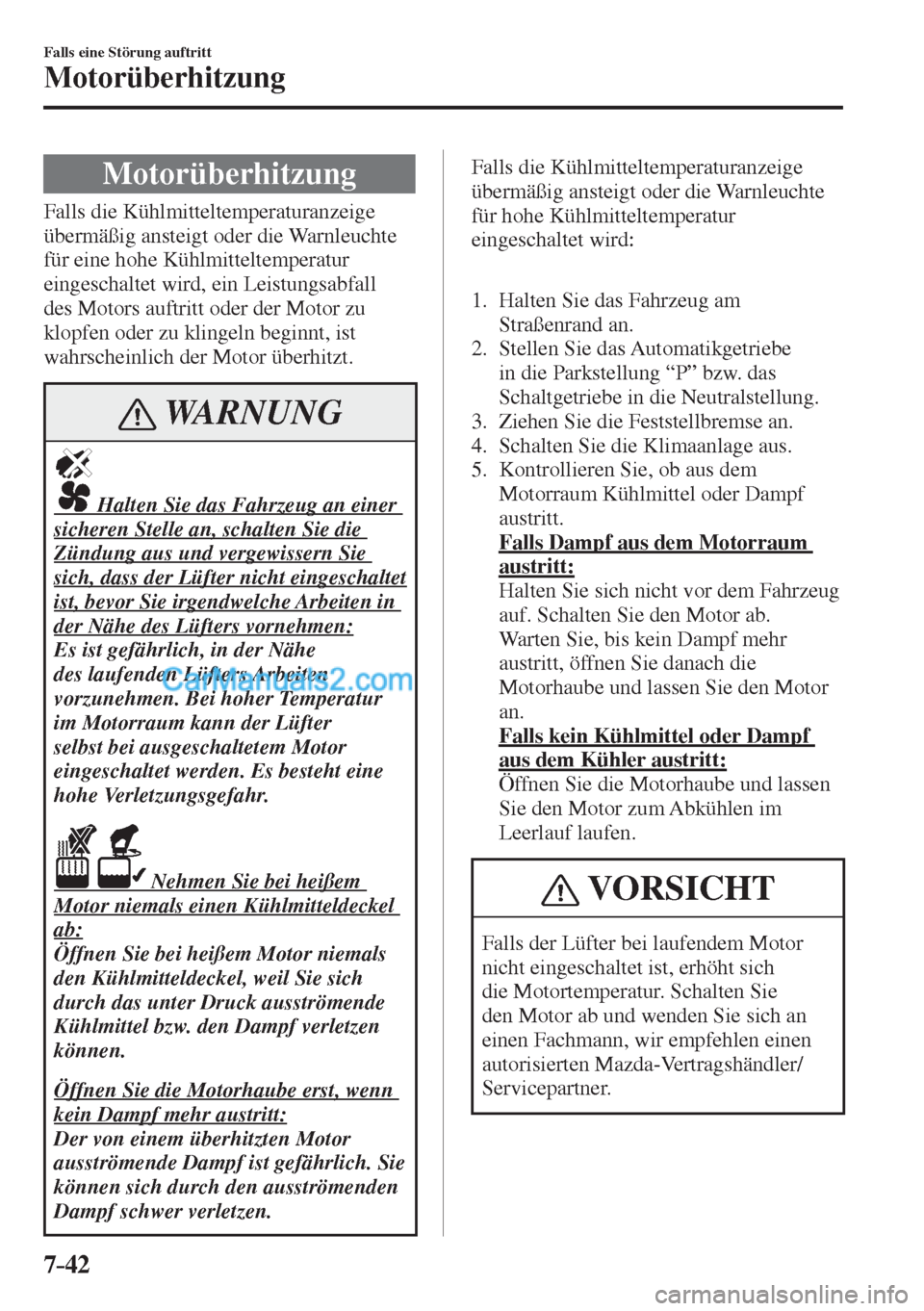

7–42
Falls eine Störung auftritt
Motorüberhitzung
Motorüberhitzung
Falls die Kühlmitteltemperaturanzeige
übermäßig ansteigt oder die Warnleuchte
für eine hohe Kühlmitteltemperatur
eingeschaltet wird, ein Leistungsabfall
des Motors auftritt oder der Motor zu
klopfen oder zu klingeln beginnt, ist
wahrscheinlich der Motor überhitzt.
WARNUNG
Halten Sie das Fahrzeug an einer
sicheren Stelle an, schalten Sie die
Zündung aus und vergewissern Sie
sich, dass der Lüfter nicht eingeschaltet
ist, bevor Sie irgendwelche Arbeiten in
der Nähe des Lüfters vornehmen:
Es ist gefährlich, in der Nähe
des laufenden Lüfters Arbeiten
vorzunehmen. Bei hoher Temperatur
im Motorraum kann der Lüfter
selbst bei ausgeschaltetem Motor
eingeschaltet werden. Es besteht eine
hohe Verletzungsgefahr.

Nehmen Sie bei heißem
Motor niemals einen Kühlmitteldeckel
ab:
Öffnen Sie bei heißem Motor niemals
den Kühlmitteldeckel, weil Sie sich
durch das unter Druck ausströmende
Kühlmittel bzw. den Dampf verletzen
können.

Öffnen Sie die Motorhaube erst, wenn
kein Dampf mehr austritt:
Der von einem überhitzten Motor
ausströmende Dampf ist gefährlich. Sie
können sich durch den ausströmenden
Dampf schwer verletzen.
Falls die Kühlmitteltemperaturanzeige
übermäßig ansteigt oder die Warnleuchte
für hohe Kühlmitteltemperatur
eingeschaltet wird:


1. Halten Sie das Fahrzeug am
Straßenrand an.
2. Stellen Sie das Automatikgetriebe
in die Parkstellung “P” bzw. das
Schaltgetriebe in die Neutralstellung.
3. Ziehen Sie die Feststellbremse an.
4. Schalten Sie die Klimaanlage aus.
5. Kontrollieren Sie, ob aus dem
Motorraum Kühlmittel oder Dampf
austritt.
Falls Dampf aus dem Motorraum
austritt:
Halten Sie sich nicht vor dem Fahrzeug
auf. Schalten Sie den Motor ab.
Warten Sie, bis kein Dampf mehr
austritt, öffnen Sie danach die
Motorhaube und lassen Sie den Motor
an.
Falls kein Kühlmittel oder Dampf
aus dem Kühler austritt:
Öffnen Sie die Motorhaube und lassen
Sie den Motor zum Abkühlen im
Leerlauf laufen.
VORSICHT
Falls der Lüfter bei laufendem Motor
nicht eingeschaltet ist, erhöht sich
die Motortemperatur. Schalten Sie
den Motor ab und wenden Sie sich an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.

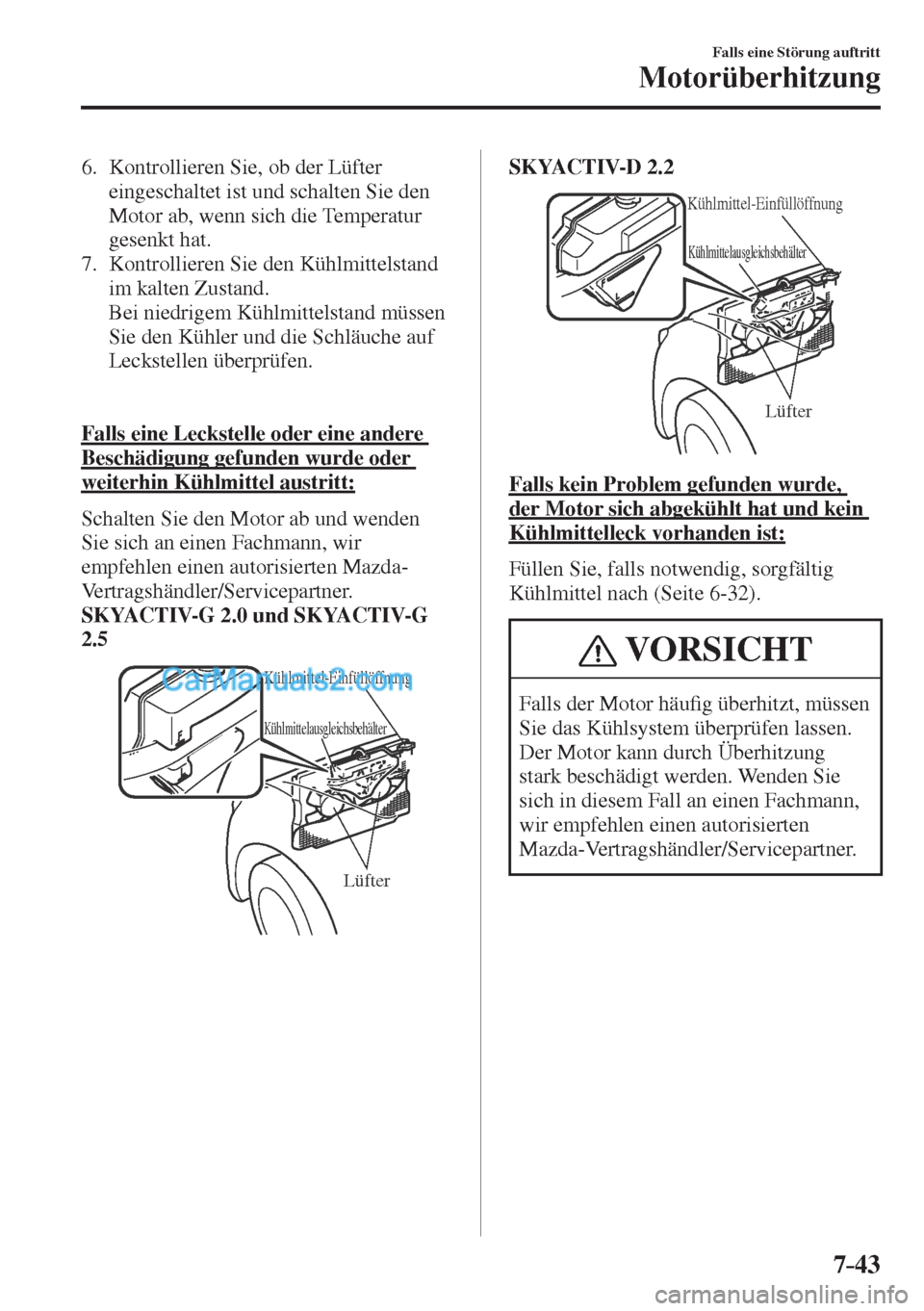

7–43
Falls eine Störung auftritt
Motorüberhitzung
6. Kontrollieren Sie, ob der Lüfter
eingeschaltet ist und schalten Sie den
Motor ab, wenn sich die Temperatur
gesenkt hat.
7. Kontrollieren Sie den Kühlmittelstand
im kalten Zustand.
Bei niedrigem Kühlmittelstand müssen
Sie den Kühler und die Schläuche auf
Leckstellen überprüfen.


Falls eine Leckstelle oder eine andere
Beschädigung gefunden wurde oder
weiterhin Kühlmittel austritt:
Schalten Sie den Motor ab und wenden
Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
SKYACTIV-G 2.0 und SKYACTIV-G
2.5

Kühlmittel-Einfüllöffnung
Kühlmittelausgleichsbehälter
Lüfter

SKYACTIV-D 2.2

Kühlmittel-Einfüllöffnung
Kühlmittelausgleichsbehälter
Lüfter

Falls kein Problem gefunden wurde,
der Motor sich abgekühlt hat und kein
Kühlmittelleck vorhanden ist:
Füllen Sie, falls notwendig, sorgfältig
Kühlmittel nach (Seite 6-32 ).
VORSICHT
Falls der Motor häu¿ g überhitzt, müssen
Sie das Kühlsystem überprüfen lassen.
Der Motor kann durch Überhitzung
stark beschädigt werden. Wenden Sie
sich in diesem Fall an einen Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.

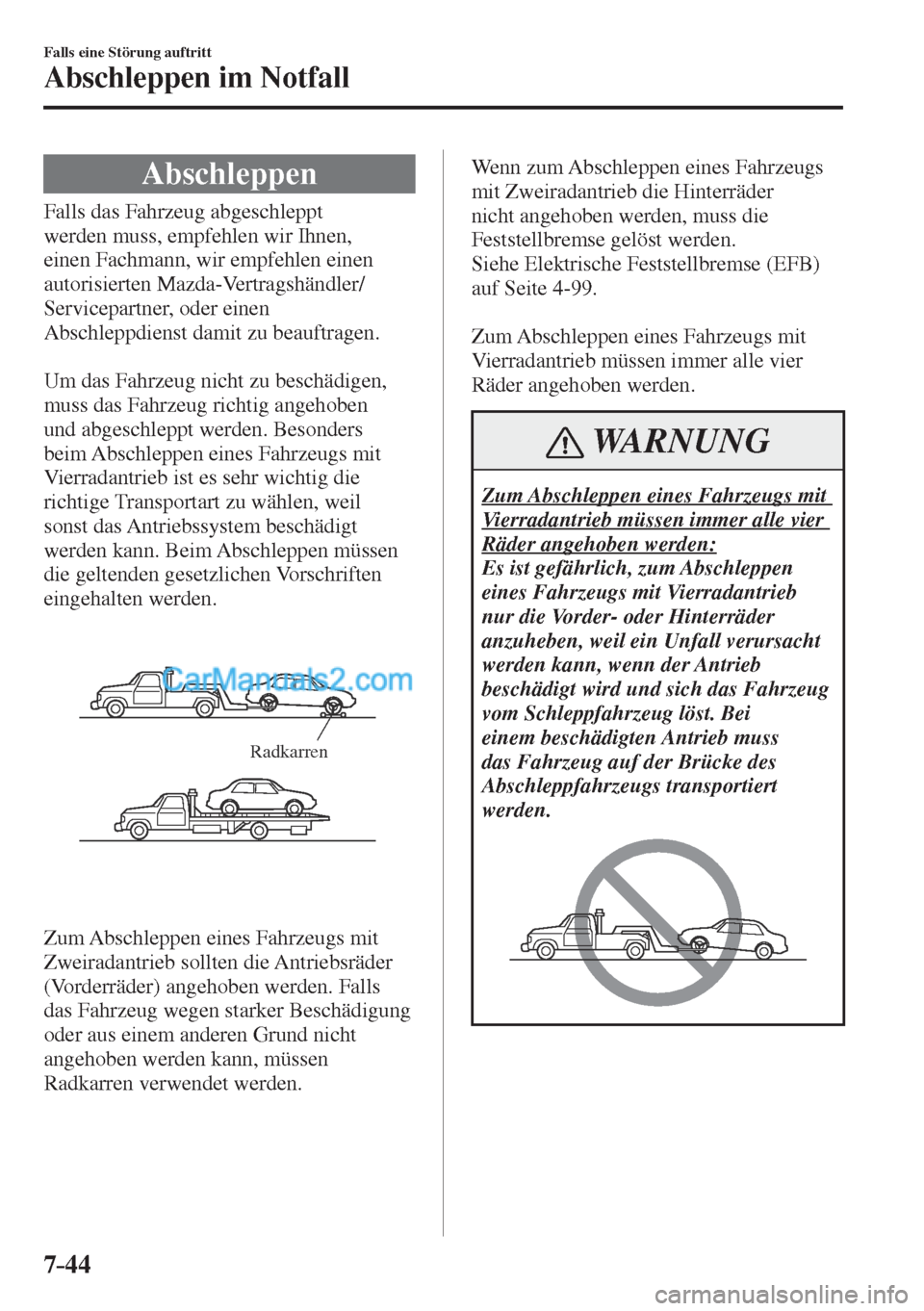

7–44
Falls eine Störung auftritt
Abschleppen im Notfall
Abschleppen
Falls das Fahrzeug abgeschleppt
werden muss, empfehlen wir Ihnen,
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, oder einen
Abschleppdienst damit zu beauftragen.

Um das Fahrzeug nicht zu beschädigen,
muss das Fahrzeug richtig angehoben
und abgeschleppt werden. Besonders
beim Abschleppen eines Fahrzeugs mit
Vierradantrieb ist es sehr wichtig die
richtige Transportart zu wählen, weil
sonst das Antriebssystem beschädigt
werden kann. Beim Abschleppen müssen
die geltenden gesetzlichen Vorschriften
eingehalten werden.

Radkarren


Zum Abschleppen eines Fahrzeugs mit
Zweiradantrieb sollten die Antriebsräder
(Vorderräder) angehoben werden. Falls
das Fahrzeug wegen starker Beschädigung
oder aus einem anderen Grund nicht
angehoben werden kann, müssen
Radkarren verwendet werden.
Wenn zum Abschleppen eines Fahrzeugs
mit Zweiradantrieb die Hinterräder
nicht angehoben werden, muss die
Feststellbremse gelöst werden.
Siehe Elektrische Feststellbremse (EFB)
auf Seite 4-99 .

Zum Abschleppen eines Fahrzeugs mit
Vierradantrieb müssen immer alle vier
Räder angehoben werden.
WARNUNG
Zum Abschleppen eines Fahrzeugs mit
Vierradantrieb müssen immer alle vier
Räder angehoben werden:
Es ist gefährlich, zum Abschleppen
eines Fahrzeugs mit Vierradantrieb
nur die Vorder- oder Hinterräder
anzuheben, weil ein Unfall verursacht
werden kann, wenn der Antrieb
beschädigt wird und sich das Fahrzeug
vom Schleppfahrzeug löst. Bei
einem beschädigten Antrieb muss
das Fahrzeug auf der Brücke des
Abschleppfahrzeugs transportiert
werden.

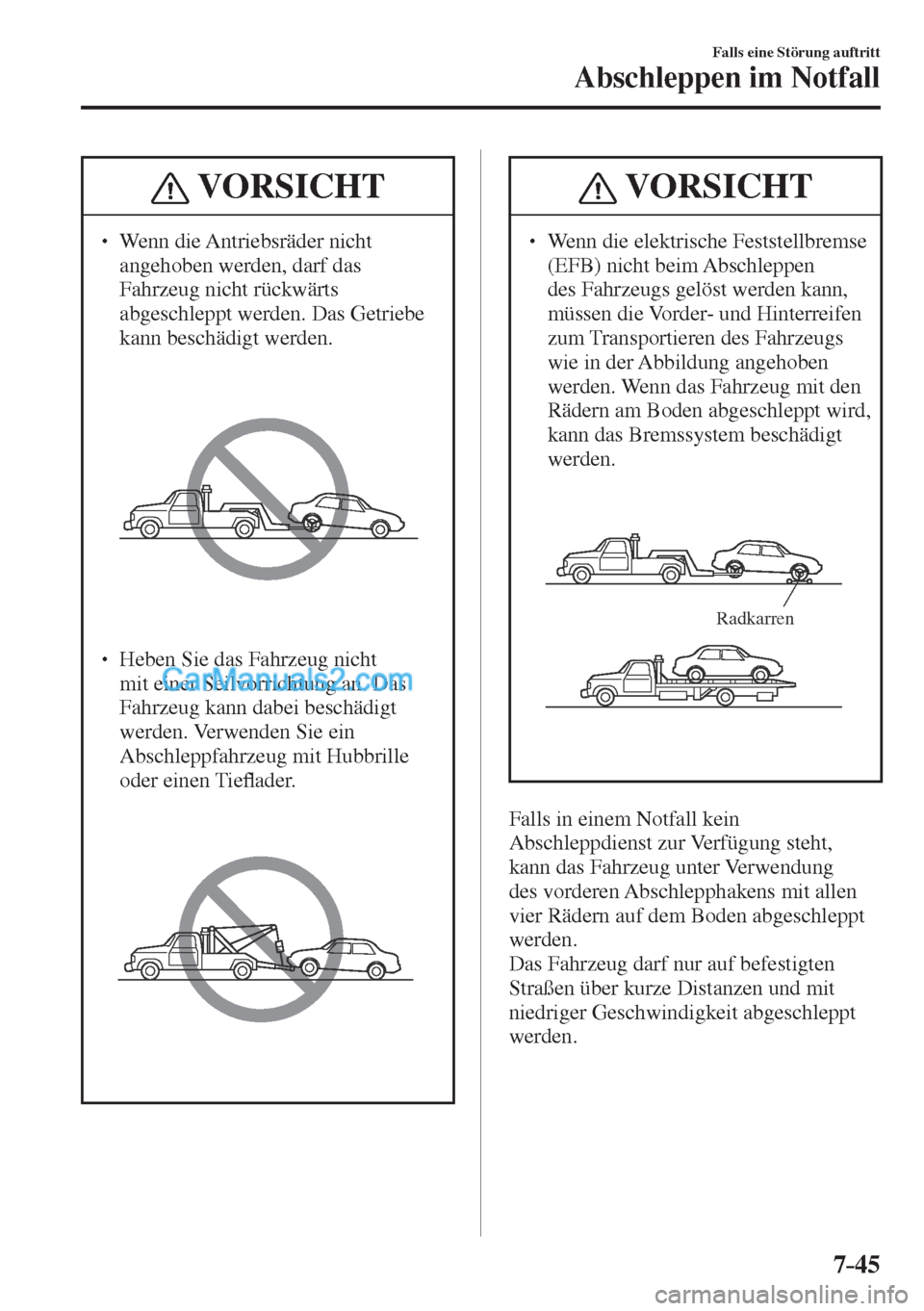

7–45
Falls eine Störung auftritt
Abschleppen im Notfall
VORSICHT
  Wenn die Antriebsräder nicht
angehoben werden, darf das
Fahrzeug nicht rückwärts
abgeschleppt werden. Das Getriebe
kann beschädigt werden.
  Heben Sie das Fahrzeug nicht
mit einer Seilvorrichtung an. Das
Fahrzeug kann dabei beschädigt
werden. Verwenden Sie ein
Abschleppfahrzeug mit Hubbrille
oder einen TieÀ ader.

VORSICHT

 Wenn die elektrische Feststellbremse
(EFB) nicht beim Abschleppen
des Fahrzeugs gelöst werden kann,
müssen die Vorder- und Hinterreifen
zum Transportieren des Fahrzeugs
wie in der Abbildung angehoben
werden. Wenn das Fahrzeug mit den
Rädern am Boden abgeschleppt wird,
kann das Bremssystem beschädigt
werden.
Radkarren

Falls in einem Notfall kein
Abschleppdienst zur Verfügung steht,
kann das Fahrzeug unter Verwendung
des vorderen Abschlepphakens mit allen
vier Rädern auf dem Boden abgeschleppt
werden.
Das Fahrzeug darf nur auf befestigten
Straßen über kurze Distanzen und mit
niedriger Geschwindigkeit abgeschleppt
werden.

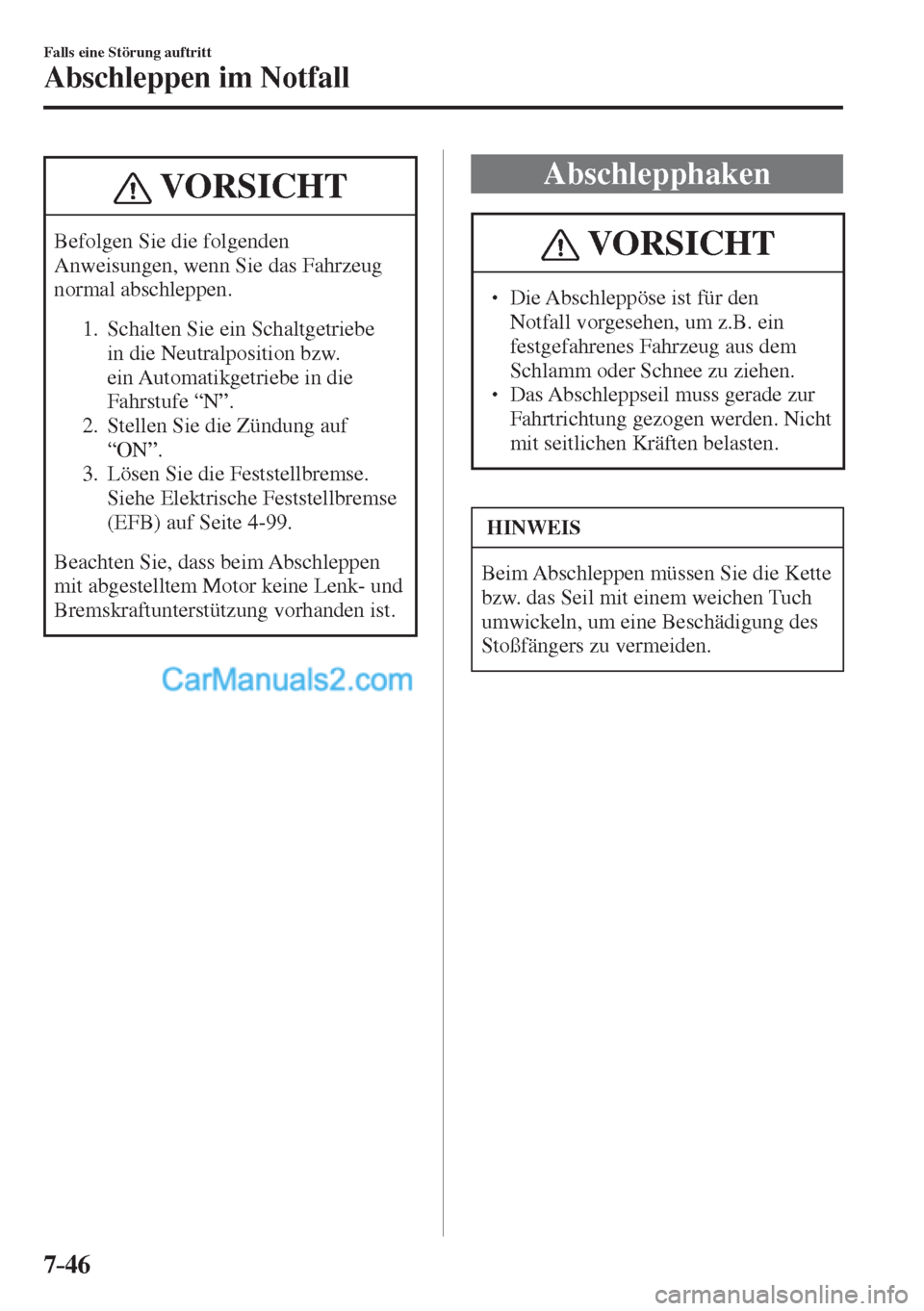

7–46
Falls eine Störung auftritt
Abschleppen im Notfall
VORSICHT
Befolgen Sie die folgenden
Anweisungen, wenn Sie das Fahrzeug
normal abschleppen.

1. Schalten Sie ein Schaltgetriebe
in die Neutralposition bzw.
ein Automatikgetriebe in die
Fahrstufe “N”.
2. Stellen Sie die Zündung auf
“ON”.
3. Lösen Sie die Feststellbremse.
Siehe Elektrische Feststellbremse
(EFB) auf Seite 4-99 .

Beachten Sie, dass beim Abschleppen
mit abgestelltem Motor keine Lenk- und
Bremskraftunterstützung vorhanden ist.
Abschlepphaken
VORSICHT
  Die Abschleppöse ist für den
Notfall vorgesehen, um z.B. ein
festgefahrenes Fahrzeug aus dem
Schlamm oder Schnee zu ziehen.
  Das Abschleppseil muss gerade zur
Fahrtrichtung gezogen werden. Nicht
mit seitlichen Kräften belasten.
HINWEIS
Beim Abschleppen müssen Sie die Kette
bzw. das Seil mit einem weichen Tuch
umwickeln, um eine Beschädigung des
Stoßfängers zu vermeiden.

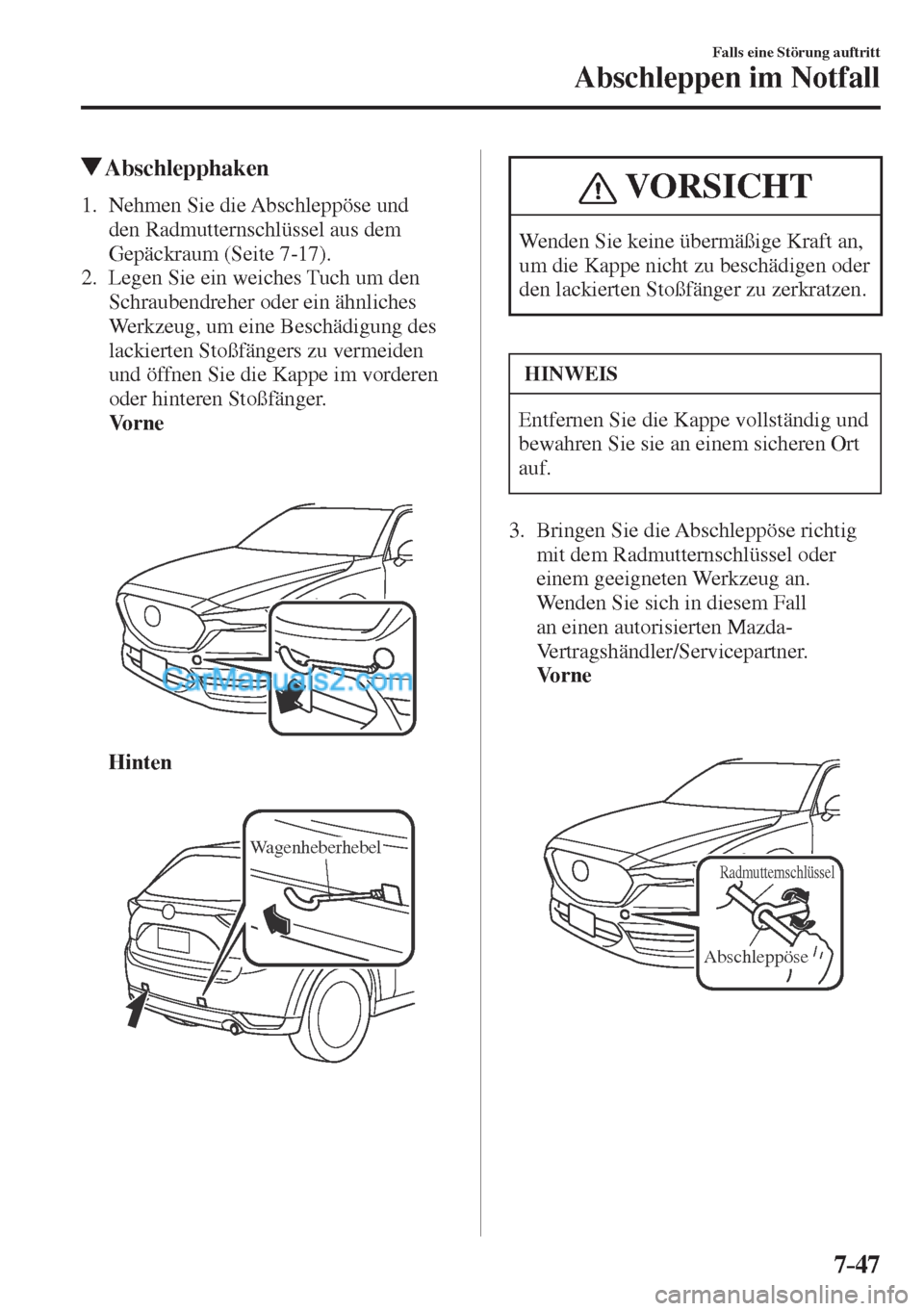

7–47
Falls eine Störung auftritt
Abschleppen im Notfall
Abschlepphaken
1. Nehmen Sie die Abschleppöse und
den Radmutternschlüssel aus dem
Gepäckraum (Seite 7-17 ).
2. Legen Sie ein weiches Tuch um den
Schraubendreher oder ein ähnliches
Werkzeug, um eine Beschädigung des
lackierten Stoßfängers zu vermeiden
und öffnen Sie die Kappe im vorderen
oder hinteren Stoßfänger.
Vo r n e



Hinten


Wagenheberhebel

VORSICHT
Wenden Sie keine übermäßige Kraft an,
um die Kappe nicht zu beschädigen oder
den lackierten Stoßfänger zu zerkratzen.
HINWEIS
Entfernen Sie die Kappe vollständig und
bewahren Sie sie an einem sicheren Ort
auf.
3. Bringen Sie die Abschleppöse richtig
mit dem Radmutternschlüssel oder
einem geeigneten Werkzeug an.
Wenden Sie sich in diesem Fall
an einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Vo r n e


Radmutternschlüssel
Abschleppöse

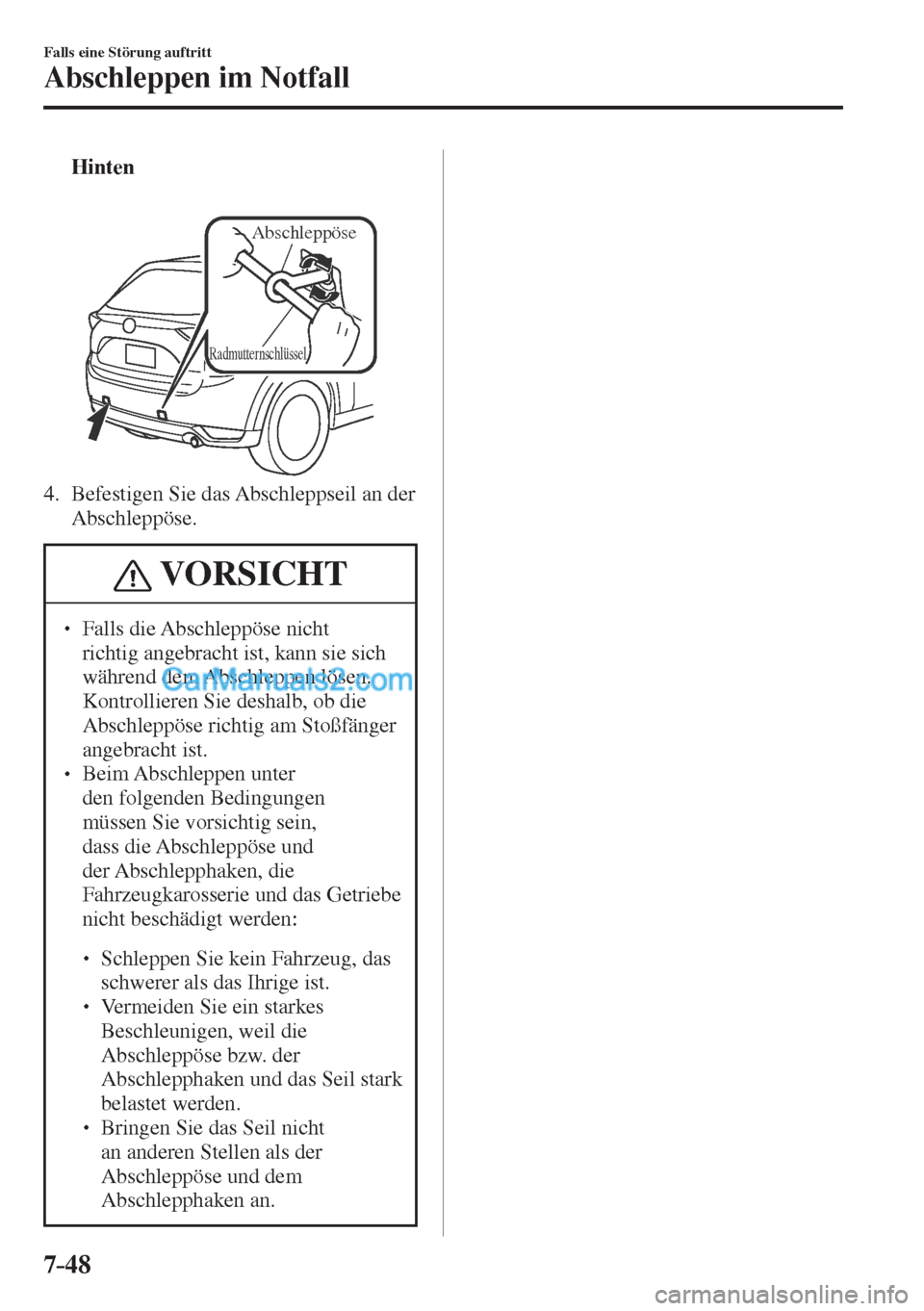

7–48
Falls eine Störung auftritt
Abschleppen im Notfall
Hinten


Abschleppöse
Radmutternschlüssel

4. Befestigen Sie das Abschleppseil an der
Abschleppöse.
VORSICHT
  Falls die Abschleppöse nicht
richtig angebracht ist, kann sie sich
während dem Abschleppen lösen.
Kontrollieren Sie deshalb, ob die
Abschleppöse richtig am Stoßfänger
angebracht ist.
  Beim Abschleppen unter
den folgenden Bedingungen
müssen Sie vorsichtig sein,
dass die Abschleppöse und
der Abschlepphaken, die
Fahrzeugkarosserie und das Getriebe
nicht beschädigt werden:



 Schleppen Sie kein Fahrzeug, das
schwerer als das Ihrige ist.



 Vermeiden Sie ein starkes
Beschleunigen, weil die
Abschleppöse bzw. der
Abschlepphaken und das Seil stark
belastet werden.



 Bringen Sie das Seil nicht
an anderen Stellen als der
Abschleppöse und dem
Abschlepphaken an.

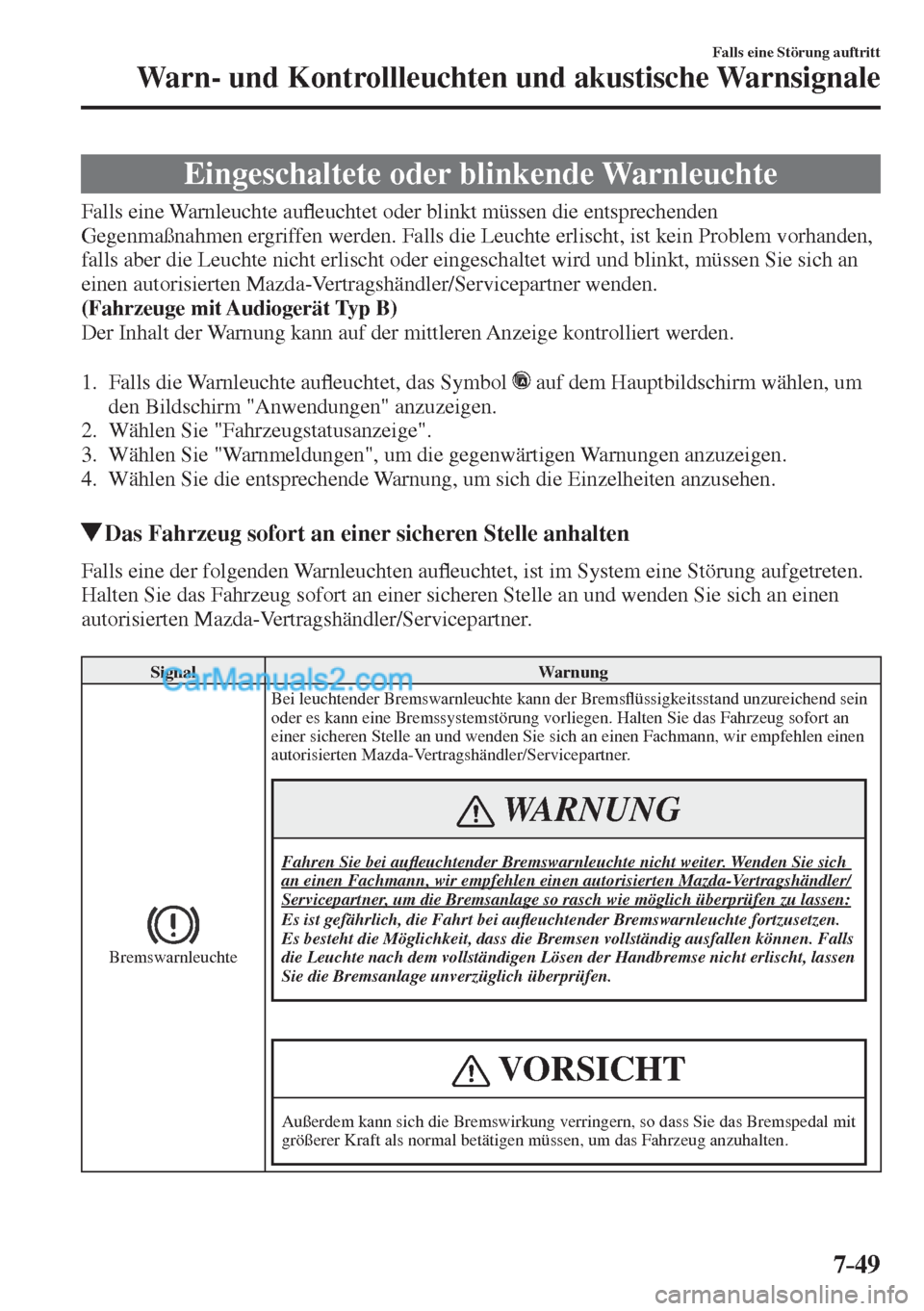

7–49
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
E i n g e s c h a l t e t e o d e r b l i n k e n d e W a r n l e u c h t e
Falls eine Warnleuchte auÀ euchtet oder blinkt müssen die entsprechenden
Gegenmaßnahmen ergriffen werden. Falls die Leuchte erlischt, ist kein Problem vorhanden,
falls aber die Leuchte nicht erlischt oder eingeschaltet wird und blinkt, müssen Sie sich an
einen autorisierten Mazda-Vertragshändler/Servicepartner wenden.
(Fahrzeuge mit Audiogerät Typ B)
Der Inhalt der Warnung kann auf der mittleren Anzeige kontrolliert werden.

1. Falls die Warnleuchte auÀ euchtet, das Symbol auf dem Hauptbildschirm wählen, um
den Bildschirm "Anwendungen" anzuzeigen.
2. Wählen Sie "Fahrzeugstatusanzeige".
3. Wählen Sie "Warnmeldungen", um die gegenwärtigen Warnungen anzuzeigen.
4. Wählen Sie die entsprechende Warnung, um sich die Einzelheiten anzusehen.

Das Fahrzeug sofort an einer sicheren Stelle anhalten
Falls eine der folgenden Warnleuchten auÀ euchtet, ist im System eine Störung aufgetreten.
Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und wenden Sie sich an einen
autorisierten Mazda-Vertragshändler/Servicepartner.

Signal Warnung

Bremswarnleuchte Bei leuchtender Bremswarnleuchte kann der BremsÀ üssigkeitsstand unzureichend sein
oder es kann eine Bremssystemstörung vorliegen. Halten Sie das Fahrzeug sofort an
einer sicheren Stelle an und wenden Sie sich an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
WARNUNG
Fahren Sie bei auÀ euchtender Bremswarnleuchte nicht weiter. Wenden Sie sich
an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner, um die Bremsanlage so rasch wie möglich überprüfen zu lassen:
Es ist gefährlich, die Fahrt bei auÀ euchtender Bremswarnleuchte fortzusetzen.
Es besteht die Möglichkeit, dass die Bremsen vollständig ausfallen können. Falls
die Leuchte nach dem vollständigen Lösen der Handbremse nicht erlischt, lassen
Sie die Bremsanlage unverzüglich überprüfen.
VORSICHT
Außerdem kann sich die Bremswirkung verringern, so dass Sie das Bremspedal mit
größerer Kraft als normal betätigen müssen, um das Fahrzeug anzuhalten.
