2017 MAZDA MODEL CX-5 Betriebsanleitung (in German)

1–10
Abbildungsverzeichnis
Innenansicht (Rechtslenker)
Die Ausrüstung und die Installationsposition sind je nach Fahrzeug verschieden





Mittelkonsole ......................................................................................................Seite 5-177



Eingangsbuchse .....................................................................................................Seite 5-19



Zusatzsteckbuchse ...............................................................................................Seite 5-172



Hintere Kartenleseleuchten .................................................................................Seite 5-169



Türverriegelungsknopf ..........................................................................................Seite 3-21



Fensterheberschalter..............................................................................................Seite 3-50



Hintere Kleiderhaken ..........................................................................................Seite 5-180



Flaschenhalter .....................................................................................................Seite 5-176



Kindersicherung ....................................................................................................Seite 3-22



USB-Stromversorgung ........................................................................................Seite 5-174



Kopfstütze .............................................................................................................Seite 2-20



Hebel ........................................................................................................... Seite 2-11 , 2-17



Sicherheitsgurte .....................................................................................................Seite 2-22



ISOFIX-Verankerungen ........................................................................................Seite 2-49



Armlehnenfach ....................................................................................................Seite 5-177



Sitzheizungsschalter ..............................................................................................Seite 2-18



Getränkehalter .....................................................................................................Seite 5-175



Armlehne ...............................................................................................................Seite 2-19



Rücksitz ................................................................................................................. Seite 2-11

1–11
Abbildungsverzeichnis
Innenansicht (Rechtslenker)
Die Ausrüstung und die Installationsposition sind je nach Fahrzeug verschieden
Innenausrüstung (Ansicht D)





Entriegelungszughebel .......................................................................................... Seite 2-11



Ankerhalterungen ..................................................................................................Seite 2-48



Gepäckraumabdeckung .........................................................................................Seite 3-33



Zusatzsteckbuchse ...............................................................................................Seite 5-172



Gepäckfach..........................................................................................................Seite 5-178



Gepäcksicherungshaken ......................................................................................Seite 5-178

1–12
Abbildungsverzeichnis
Außenansicht
Die Ausrüstung und die Installationsposition sind je nach Fahrzeug verschieden
V o r n e





Scheibenwischerblätter .........................................................................................Seite 6-37



Schiebedach ..........................................................................................................Seite 3-56



Fenster ...................................................................................................................Seite 3-50



Tankklappe ............................................................................................................Seite 3-41



Türgriffschalter ....................................................................................................Seite 3-13



Tür .........................................................................................................................Seite 3-12

1–13
Abbildungsverzeichnis
Außenansicht
Die Ausrüstung und die Installationsposition sind je nach Fahrzeug verschieden
Hinten





Heckscheibenwischerblatt .....................................................................................Seite 6-40



Heckklappe............................................................................................................Seite 3-23



Außenspiegel .........................................................................................................Seite 3-45



Türgriffschalter ....................................................................................................Seite 3-13



Elektrischer Heckklappenöffner............................................................................Seite 3-24

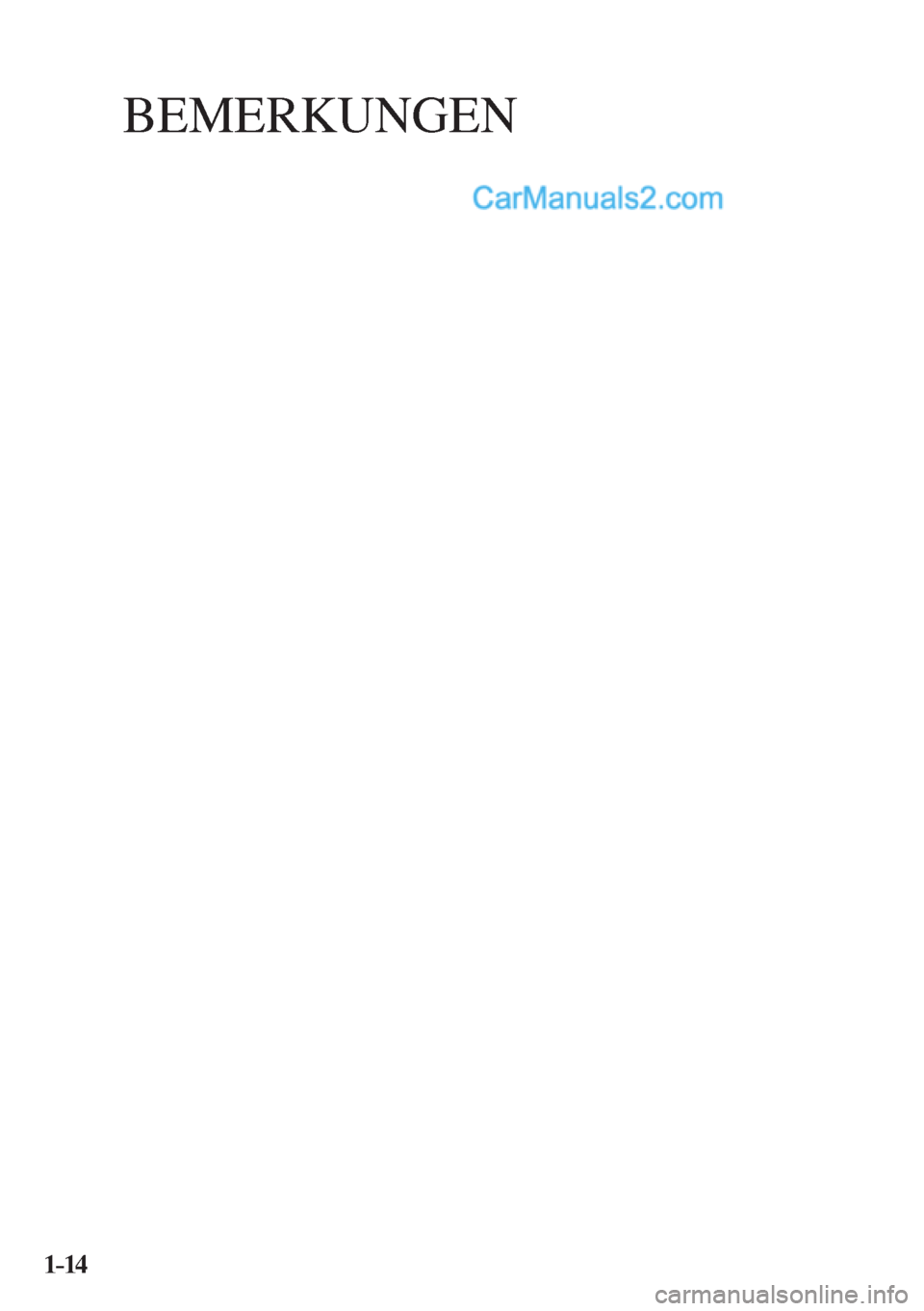

BEMERKUNGEN
1–14

2–1*nur bestimmte Modelle2–1

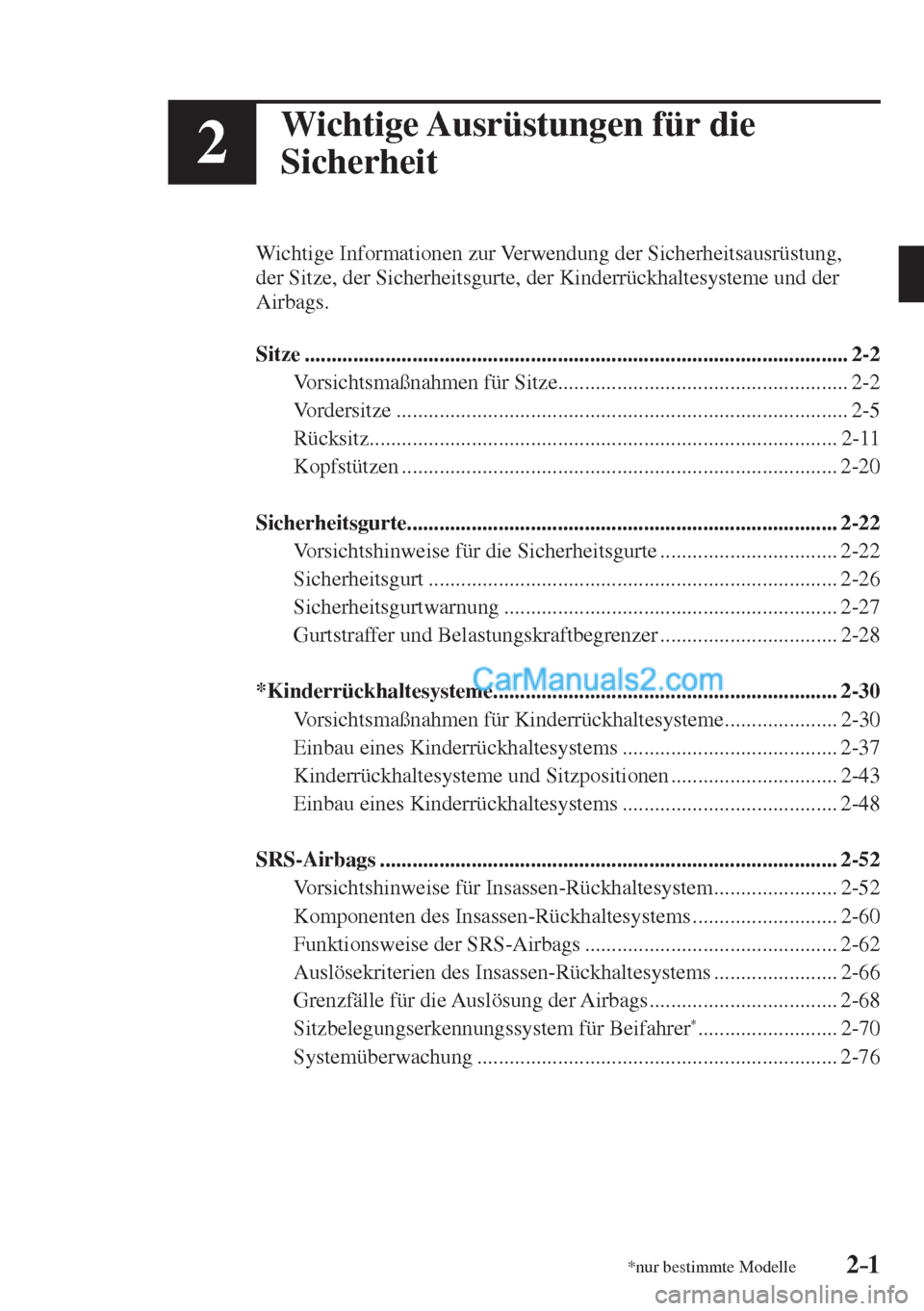

2
Wichtige Ausrüstungen für die
Sicherheit
Wichtige Informationen zur Verwendung der Sicherheitsausrüstung,
der Sitze, der Sicherheitsgurte, der Kinderrückhaltesysteme und der
Airbags.

Sitze ..................................................................................................... 2-2
Vorsichtsmaßnahmen für Sitze ...................................................... 2-2
Vordersitze .................................................................................... 2-5
Rücksitz ....................................................................................... 2-11
Kopfstützen ................................................................................. 2-20

Sicherheitsgurte ................................................................................ 2-22
Vorsichtshinweise für die Sicherheitsgurte ................................. 2-22
Sicherheitsgurt ............................................................................ 2-26
Sicherheitsgurtwarnung .............................................................. 2-27
Gurtstraffer und Belastungskraftbegrenzer ................................. 2-28

*Kinderrückhaltesysteme ................................................................ 2-30
Vorsichtsmaßnahmen für Kinderrückhaltesysteme ..................... 2-30
Einbau eines Kinderrückhaltesystems ........................................ 2-37
Kinderrückhaltesysteme und Sitzpositionen ............................... 2-43
Einbau eines Kinderrückhaltesystems ........................................ 2-48

SRS-Airbags ..................................................................................... 2-52
Vorsichtshinweise für Insassen-Rückhaltesystem ....................... 2-52
Komponenten des Insassen-Rückhaltesystems ........................... 2-60
Funktionsweise der SRS-Airbags ............................................... 2-62
Auslösekriterien des Insassen-Rückhaltesystems ....................... 2-66
Grenzfälle für die Auslösung der Airbags ................................... 2-68
Sitzbelegungserkennungssystem für Beifahrer
* .......................... 2-70
Systemüberwachung ................................................................... 2-76

2–2
Wichtige Ausrüstungen für die Sicherheit
Sitze
Vorsichtsmaßnahmen für Sitze
WARNUNG
Kontrollieren Sie, ob alle einstellbaren Sitzteile gesichert sind:
Einstellbare Sitze und Sitzlehnen, die nicht richtig gesichert sind, sind gefährlich. Bei
einer Notbremsung oder einem Aufprall kann sich der Sitz oder die Sitzlehne bewegen
und Verletzungen verursachen. Kontrollieren Sie, ob die einstellbaren Sitzteile richtig
eingerastet sind, indem Sie versuchen den Sitz und die Sitzlehne nach vorne und hinten
zu drücken.

Erlauben Sie Kindern nicht einen Sitz einzustellen:
Es ist gefährlich, wenn Sie Kindern erlauben einen Sitz einzustellen. weil sich das Kind
an den Händen schwer verletzen kann oder die Füße eingeklemmt werden können.

Fahren Sie niemals mit entriegelter Sitzlehne:
Die Sitzlehnen haben eine wichtige Schutzfunktion. Bei einer unverriegelten Sitzlehne
besteht die Gefahr, dass Passagiere und Gepäck im Fahrzeug herumgeschleudert
werden und sich die Passagiere im Falle einer Notbremsung oder eines Aufpralls
schwere Verletzungen zuziehen können. Nach dem Einstellen einer Sitzlehne müssen
Sie immer zur Überprüfung der Sitzlehnenverriegelung die Sitzlehne nach vorne und
hinten ziehen, auch wenn niemand auf dem Sitz Platz nimmt.

Der Fahrersitz darf nur bei stillstehendem Fahrzeug eingestellt werden:
Das Einstellen des Fahrersitzes während der Fahrt ist gefährlich. Der Fahrer kann die
Beherrschung über das Fahrzeug verlieren.

Die Vordersitze dürfen nicht abgeändert oder ausgetauscht werden:
Es ist gefährlich, Änderungen vorzunehmen oder die Vordersitze wie zum Ersetzen des
Sitzpolsters auszubauen oder irgendwelche Schrauben zu lösen. In den Vordersitzen
sind wichtige Teile für die Airbags und das Insassen-Rückhaltesystem vorhanden, die
durch Modi¿ kationen beschädigt werden können. Bei Modi¿ kationen am Insassen-
Rückhaltesystem besteht deshalb eine hohe Verletzungsgefahr. Falls die Vordersitze
aus- oder eingebaut werden müssen, sollten Sie sich an einen autorisierten Mazda-
Vertragshändler/Servicepartner wenden.

2–3
Wichtige Ausrüstungen für die Sicherheit
Sitze

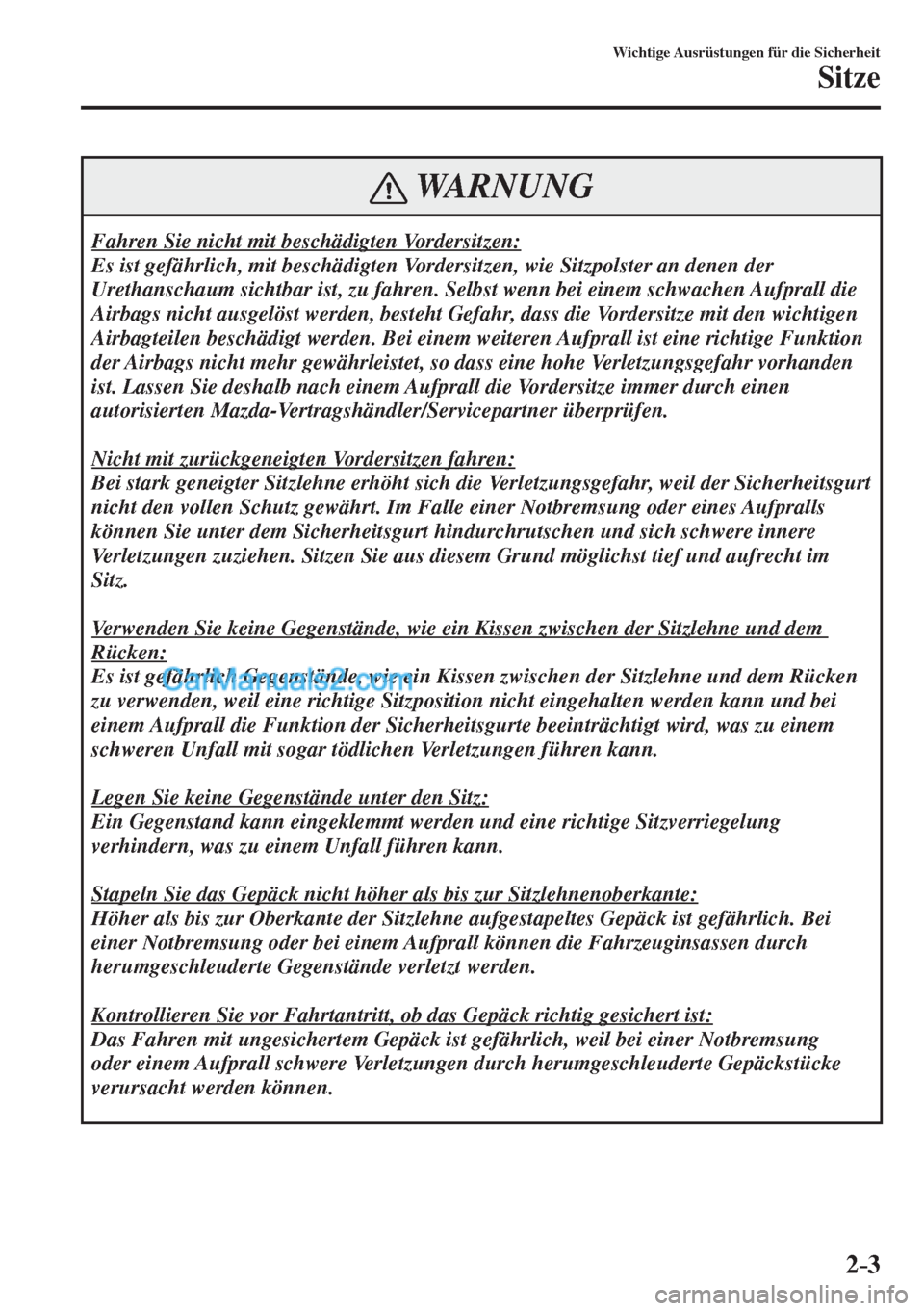

WARNUNG
Fahren Sie nicht mit beschädigten Vordersitzen:
Es ist gefährlich, mit beschädigten Vordersitzen, wie Sitzpolster an denen der
Urethanschaum sichtbar ist, zu fahren. Selbst wenn bei einem schwachen Aufprall die
Airbags nicht ausgelöst werden, besteht Gefahr, dass die Vordersitze mit den wichtigen
Airbagteilen beschädigt werden. Bei einem weiteren Aufprall ist eine richtige Funktion
der Airbags nicht mehr gewährleistet, so dass eine hohe Verletzungsgefahr vorhanden
ist. Lassen Sie deshalb nach einem Aufprall die Vordersitze immer durch einen
autorisierten Mazda-Vertragshändler/Servicepartner überprüfen.

Nicht mit zurückgeneigten Vordersitzen fahren:
Bei stark geneigter Sitzlehne erhöht sich die Verletzungsgefahr, weil der Sicherheitsgurt
nicht den vollen Schutz gewährt. Im Falle einer Notbremsung oder eines Aufpralls
können Sie unter dem Sicherheitsgurt hindurchrutschen und sich schwere innere
Verletzungen zuziehen. Sitzen Sie aus diesem Grund möglichst tief und aufrecht im
Sitz.

Verwenden Sie keine Gegenstände, wie ein Kissen zwischen der Sitzlehne und dem
Rücken:
Es ist gefährlich Gegenstände, wie ein Kissen zwischen der Sitzlehne und dem Rücken
zu verwenden, weil eine richtige Sitzposition nicht eingehalten werden kann und bei
einem Aufprall die Funktion der Sicherheitsgurte beeinträchtigt wird, was zu einem
schweren Unfall mit sogar tödlichen Verletzungen führen kann.

Legen Sie keine Gegenstände unter den Sitz:
Ein Gegenstand kann eingeklemmt werden und eine richtige Sitzverriegelung
verhindern, was zu einem Unfall führen kann.

Stapeln Sie das Gepäck nicht höher als bis zur Sitzlehnenoberkante:
Höher als bis zur Oberkante der Sitzlehne aufgestapeltes Gepäck ist gefährlich. Bei
einer Notbremsung oder bei einem Aufprall können die Fahrzeuginsassen durch
herumgeschleuderte Gegenstände verletzt werden.

Kontrollieren Sie vor Fahrtantritt, ob das Gepäck richtig gesichert ist:
Das Fahren mit ungesichertem Gepäck ist gefährlich, weil bei einer Notbremsung
oder einem Aufprall schwere Verletzungen durch herumgeschleuderte Gepäckstücke
verursacht werden können.
