2017 MAZDA MODEL CX-5 Betriebsanleitung (in German)

4–234
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
City-Notbremsassistent [rückwärts] (SCBS R) *
Der SCBS R soll durch autonomes Bremsen (SCBS-Bremsen) das Schadensausmaß bei
einer Kollision vermindern, wenn der Ultraschallsensor bei einer Fahrgeschwindigkeit von
2 bis 8 km/h ein Hindernis auf der Rückseite des Fahrzeugs erfasst und feststellt, dass ein
Aufprall nicht zu vermeiden ist.

Rücklauf
Ultraschallsensor (hinten)

4–235
Beim Fahren
i-ACTIVSENSE
WARNUNG
Verlassen Sie sich nicht vollständig auf das SCBS R-System:
 Das SCBS R-System ist nur für eine Verminderung des Schadens in Falle einer
Kollision vorgesehen. Wenn bei zu großem Vertrauen auf das System das Gas- oder
das Bremspedal aus Versehen gedrückt wird, kann dadurch ein Unfall verursacht
werden.
  Um einen fehlerfreien Betrieb des SCBS R sicherzustellen, müssen Sie die folgenden
Vorsichtsmaßnahmen beachten.



 Bringen Sie am Ultraschallsensor (hinten) keine Kleber (auch keine
transparenten Kleber) an. Es ist sonst möglich, dass der Ultraschallsensor (hinten)
Fahrzeuge und Hindernisse nicht richtig erfassen kann und dadurch ein Unfall
verursacht werden kann.



 Der Ultraschallsensor (hinten) darf nicht ausgebaut werden.



 Falls in der Nähe des Ultraschallsensors (hinten) Risse oder Beschädigungen
durch weggeschleuderte Steinchen festgestellt werden, sollten Sie den SCBS R
nicht mehr verwenden und das Fahrzeug sofort von einem Fachmann,
wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner
überprüfen lassen. Falls das Fahrzeug mit Rissen oder Kratzern in der Nähe des
Ultraschallsensors weiter verwendet wird, kann durch eine irrtümliche Auslösung
des Systems ein Unfall verursacht werden.
  Siehe “Ausschalten des City-Notbremsassistenten [rückwärts] (SCBS R)” auf
Seite 4-239 .




 Wenden Sie sich zum Austausch des hinteren Stoßfängers an einen Fachmann,
wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.

Keine Änderungen an der Radaufhängung vornehmen:
Bei geänderter Fahrzeughöhe oder Neigung kann der SCBS R nicht richtig
funktionieren, weil Hindernisse fehlerhaft erfasst werden können.

Auf den Ultraschallsensor (hinten) dürfen keine großen Kräfte einwirken:
Beim Waschen des Fahrzeugs darf kein Hochdruckwasserstrahl gegen den
Ultraschallsensor (hinten) gerichtet werden und die Stelle darf nicht mit großer Kraft
abgerieben werden. Achten Sie außerdem darauf, beim Beladen und Entladen von
Gepäck den hinteren Stoßfänger nicht anzustoßen, weil sonst die Sensoren Hindernisse
nicht richtig erfassen könnten, was Störungen des SCBS R oder fehlerhafte Auslösung
verursachen kann.

4–236
Beim Fahren
i-ACTIVSENSE
VORSICHT
  Im Gelände an Stellen mit Gras oder auf GrünÀ ächen wird empfohlen, den SCBS R
auszuschalten.
  Verwenden Sie auf allen vier Rädern nur Reifen mit den vorgeschriebenen
Dimensionen, vom gleichen Hersteller, des gleichen Typs und mit dem gleichen
Reifenpro¿ l. Verwenden Sie außerdem keine Reifen mit stark unterschiedlichem
Verschleiß. Verwenden Sie keine Reifen mit stark unterschiedlichem Verschleiß.
Anderenfalls kann ein normaler SCBS R-Betrieb nicht gewährleistet werden.
  Falls die Ultraschallsensoren (hinten) mit Eis oder Schnee bedeckt sind, ist es möglich,
dass Hindernisse nicht richtig erfasst werden können. In diesen Fällen können
Systemstörungen auftreten. Fahren Sie deshalb immer vorsichtig und beobachten Sie
den Raum hinter dem Fahrzeug sorgfältig.
HINWEIS
  Die Fahrzeugposition kann sich je nach Gas- oder Bremspedalbetätigung und
der Betätigung des Lenkrads ändern, so dass beim Erfassen von Hindernissen
Schwierigkeiten auftreten können oder das System unnötig ausgelöst wird. In solchen
Fällen können Störungen des SCBS R auftreten.
  Das SCBS R-System wird unter den folgenden Umständen ausgeschaltet:



 Motor läuft.



 Der Umschalthebel (Schaltgetriebe) bzw. der Wählhebel (Automatikgetriebe)
be¿ ndet sich in der Position R (Rückwärtsgang).




 Auf dem Multiinformationsdisplay wird „SCBS Rückwärtsgang Fehlfunktion“ nicht
angezeigt.



 Die Fahrzeuggeschwindigkeit beträgt zwischen ungefähr 2 bis 8 km/h.



 Das SCBS R ist nicht ausgeschaltet.



 Keine Störung der dynamischen Stabilitätskontrolle.

 Der SCBS R wird durch die Ultraschallsensoren (hinten) ausgelöst, und Hindernisse
werden durch die an Hindernissen reÀ ektierten Ultraschallwellen erfasst.

4–237
Beim Fahren
i-ACTIVSENSE
HINWEIS
  In den folgenden Fällen können die Ultraschallsensoren (hinten) ein Hindernis nicht
erfassen und der SCBS R kann nicht ausgelöst werden.



 Das Hindernis ist niedrig, wie niedrige Wände oder Lastwagen mit niedriger
Ladepritsche.



 Das Hindernis ist hoch, wie Lastwagen mit hoher Ladepritsche.



 Das Hindernis ist klein.



 Das Hindernis ist dünn, wie ein Wegweiserpfosten.



 Das Hindernis be¿ ndet sich entfernt von der Fahrzeugmitte.



 Die OberÀ äche des Hindernisses steht nicht senkrecht zum Fahrzeug.



 Das Hindernis ist weich, wie ein Vorhang oder an einem Fahrzeug anhaftender
Schnee.



 Das Hindernis hat eine unregelmäßige Form.



 Das Hindernis ist sehr nahe.

 In den folgenden Fällen können die Ultraschallsensoren (hinten) ein Hindernis nicht
richtig erfassen und der SCBS R kann nicht ausgelöst werden.



 Etwas haftet am Stoßfänger nahe dem Ultraschallsensor (hinten).



 Das Lenkrad ist stark eingeschlagen oder das Gas- oder des Bremspedal wird
betätigt.



 In der Nähe des Hindernisses be¿ ndet sich ein zweites Hindernis.



 Bei unfreundlichen Wetterbedingungen, wie bei Regen, Nebel oder Schnee.



 Hohe oder tiefe Luftfeuchtigkeit.



 Hohe oder tiefe Temperaturen.



 Starker Wind.



 Der Weg ist uneben.



 Schweres Gepäck be¿ ndet sich im Gepäckraum oder auf den Rücksitzen.



 Gegenstände wie eine Wireless-Antenne, eine Nebelleuchte oder ein beleuchtetes
Nummernschild sind in der Nähe des Ultraschallsensors (hinten) montiert.



 Die Ausrichtung eines Ultraschallsensors (hinten) hat sich durch einen Aufprall
verändert.



 Das Fahrzeug ist anderen Geräuschwellen, wie einem Horn, Motorgeräusch oder ein
Ultraschallsensor eines anderen Fahrzeugs ausgesetzt.

4–238
Beim Fahren
i-ACTIVSENSE
HINWEIS
  In den folgenden Fällen kann ein Ultraschallsensor (hinten) etwas erfassen, das den
SCBS R auslösen kann.



 Befahren von starken Steigungen und Gefällen.



 Radkeile.



 Vorhänge, Stangen, wie bei einer Gebührenzahlstelle oder ein Bahnübergang.



 Beim Passieren in der Nähe von Laub, Barrieren, Fahrzeugen, Wänden und Zäunen.



 Beim Geländefahren an Stellen mit Gras oder Heu.



 Beim Passieren von niedrigen oder engen Toren, Fahrzeugwaschanlagen und
Tunnels.



 Eine Anhängevorrichtung ist installiert oder es wird ein Anhänger gezogen.

 (Schaltgetriebe)  Falls das Fahrzeug mit dem City-Notbremsassistenten (SCBS) angehalten und das
Kupplungspedal nicht betätigt wurde, wird der Motor abgestellt.
  Bei ansprechendem System erscheint eine Benachrichtigung auf der
Multiinformationsanzeige.
  Das Warndisplay (gelb) des City-Notbremsassistenten (SCBS) leuchtet bei einer
Systemstörung auf.
 Siehe “Warndisplay/Warnleuchten” auf Seite 4-53 .
Kontrollleuchte des City-
Notbremsassistenten (SCBS) (rot)
Beim Ansprechen des City-
Notbremsassistenten (SCBS) blinkt die
Kontrollleuchte (rot).


Anzeige der automatischen
Bremsbetätigung
Nach Betätigung der Bremsen des
City-Notbremsassistenten (Smart City
Brake Support – SCBS) wird auf dem
Multiinformationsdisplay "SCBS bremst
automatisch" angezeigt.

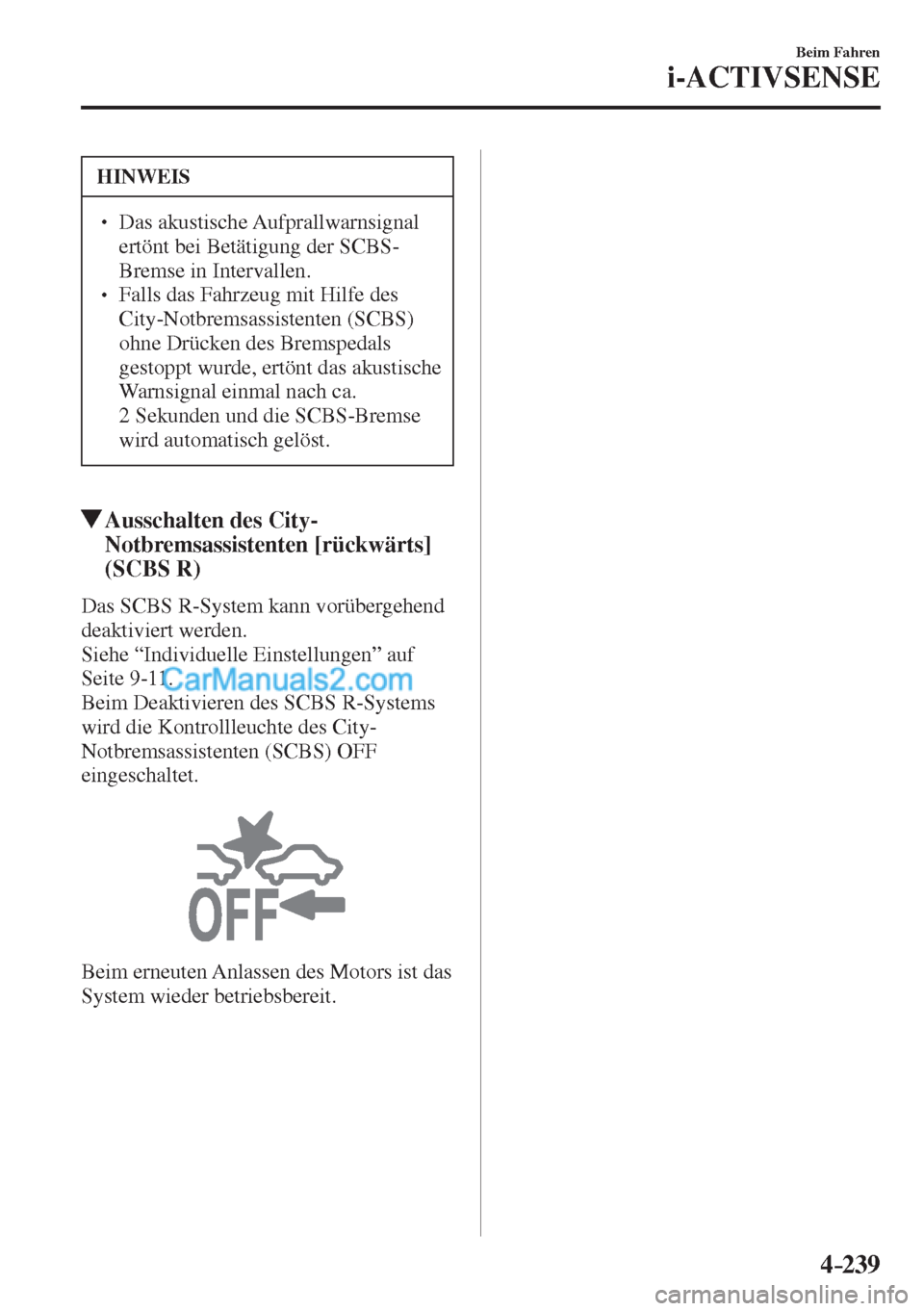

4–239
Beim Fahren
i-ACTIVSENSE
HINWEIS
  Das akustische Aufprallwarnsignal
ertönt bei Betätigung der SCBS-
Bremse in Intervallen.
  Falls das Fahrzeug mit Hilfe des
City-Notbremsassistenten (SCBS)
ohne Drücken des Bremspedals
gestoppt wurde, ertönt das akustische
Warnsignal einmal nach ca.
2 Sekunden und die SCBS-Bremse
wird automatisch gelöst.
Ausschalten des City-
Notbremsassistenten [rückwärts]
(SCBS R)
Das SCBS R-System kann vorübergehend
deaktiviert werden.
Siehe “Individuelle Einstellungen” auf
Seite 9-11 .
Beim Deaktivieren des SCBS R-Systems
wird die Kontrollleuchte des City-
Notbremsassistenten (SCBS) OFF
eingeschaltet.


Beim erneuten Anlassen des Motors ist das
System wieder betriebsbereit.

4–240
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
Notbremsassistent (SBS) *
Der Notbremsassistent (Smart Brake Support – SBS) ist ein System, das den Fahrer mit
einer Anzeige und einem Warnsignal auf einen möglichen Aufprall auf ein vorausfahrendes
Fahrzeug aufmerksam macht, wenn die Fahrgeschwindigkeit mehr als ca.15 km/h beträgt
und der Radarsensor (vorne) und die FSC-Kamera ermitteln, dass ein Aufprall auf ein
Fahrzeug möglich ist. Falls der Radarsensor (vorne) und die FSC-Kamera feststellen, dass
ein Aufprall unausweichlich ist, werden die Bremsen automatisch betätigt, um den Schaden
im Falle eines Aufpralls möglichst gering zu halten.
Außerdem, wenn der Fahrer auf das Bremspedal drückt, werden die Bremsen fest und rasch
betätigt. (Bremsassistent (SBS-Bremsassistent))
WARNUNG
Verlassen Sie sich nicht vollständig auf das SBS-System und fahren Sie immer
vorsichtig:
Mit dem SBS-System soll der Schaden im Falle einer Kollision vermindert werden,
ein Aufprall kann jedoch nicht vermieden werden. Die Fähigkeit Hindernisse zu
erkennen ist beschränkt und hängt von den Wetter- und Verkehrsbedingungen ab.
Bei falscher Bedienung des Gas- und des Bremspedals, kann ein Unfall verursacht
werden. Kontrollieren Sie immer die Umgebung und bedienen Sie das Brems- oder das
Gaspedal, um einen sicheren Abstand zum vorausfahrenden und zum nachfolgenden
Fahrzeug einzuhalten.
VORSICHT
Schalten Sie in den folgenden Fällen das System aus, um Fehlfunktionen zu vermeiden:
 Das Fahrzeug wird abgeschleppt oder schleppt ein anderes Fahrzeug ab.
 Das Fahrzeug ist auf Radkarren gestellt.
 Beim Fahren auf unebenen Straßen wie bei dichtem Gras oder im Gelände.

4–241
Beim Fahren
i-ACTIVSENSE
HINWEIS
  Das SBS-System funktioniert, wenn die folgenden Bedingungen erfüllt sind:



 Die Zündung ist auf “ON”.



 Das SBS-System ist aktiviert.



 Die Fahrzeuggeschwindigkeit ist höher als ungefähr 15 km/h.



 Der relative Geschwindigkeitsunterschied zum Fahrzeug beträgt 15 km/h oder mehr.



 Die dynamische Stabilitätskontrolle (DSC) funktioniert nicht normal.

 Unter den folgenden Bedingungen funktioniert das SBS-System nicht:



 Falls das Fahrzeug stark beschleunigt wird und der Abstand zum vorausfahrenden
Fahrzeug sehr gering wird.



 Das Fahrzeug wird mit der gleichen Geschwindigkeit wie das vorausfahrende
Fahrzeug gefahren.



 Das Gaspedal wird gedrückt.



 Das Bremspedal ist gedrückt.



 Das Lenkrad wird betätigt.



 Der Wählhebel wird betätigt.



 Der Blinker ist eingeschaltet.



 Falls das vorausfahrende Fahrzeug nicht mit Schlussleuchten ausgestattet ist oder die
Schlussleuchten ausgeschaltet sind.



 Wenn Warnungen und Meldungen auf der Multiinformationsanzeige angezeigt
werden, wie schmutzige Windschutzscheibe vor der FSC-Kamera.

 Obwohl das System durch vierrädrige Fahrzeuge aktiviert wird, kann der Radarsensor
(vorne) die folgenden Gegenstände erfassen und als Hindernis einstufen, sodass das
SBS-System ausgelöst wird.



 Gegenstände auf der Straße am Beginn einer Kurve (wie Leitplanken und
Schneewehen).



 Ein Fahrzeug erscheint auf der Gegenfahrbahn in einer Kurve.



 Bei Befahren einer schmalen Brücke.



 Beim Fahren durch ein niedriges oder enges Tor oder einen Tunnel.



 Bei der Einfahrt in ein Untergrundparkhaus.



 Metallene Gegenstände oder vorstehende Gegenstände auf der Straße.



 Falls sich der Abstand zum vorausfahrenden Fahrzeug plötzlich verringert.



 Beim Fahren im hohen Gras.



 Zweiräderige Fahrzeuge wie Motorräder oder Fahrräder.



 Fußgänger oder nichtmetallene Gegenstände wie Bäume.

 Bei ansprechendem System erscheint eine Benachrichtigung auf der
Multiinformationsanzeige.
  Das Warndisplay (gelb) des Notbremsassistenten (SBS) wird bei einer Systemstörung
eingeschaltet.
 Siehe “Warndisplay/Warnleuchten” auf Seite 4-53 .
