2017 MAZDA MODEL CX-5 Betriebsanleitung (in German)

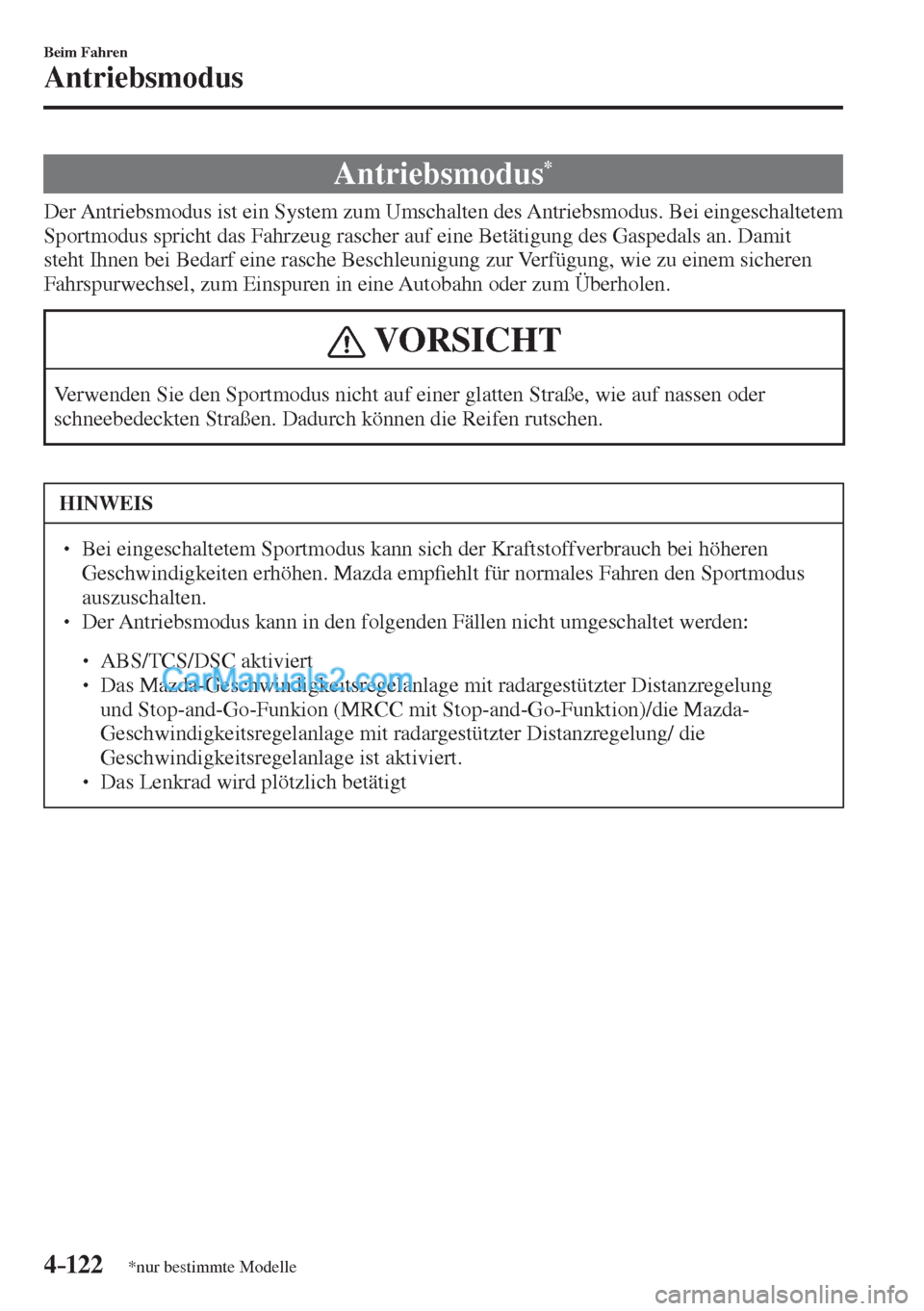

4–122
Beim Fahren
Antriebsmodus
*nur bestimmte Modelle
Antriebsmodus *
Der Antriebsmodus ist ein System zum Umschalten des Antriebsmodus. Bei eingeschaltetem
Sportmodus spricht das Fahrzeug rascher auf eine Betätigung des Gaspedals an. Damit
steht Ihnen bei Bedarf eine rasche Beschleunigung zur Verfügung, wie zu einem sicheren
Fahrspurwechsel, zum Einspuren in eine Autobahn oder zum Überholen.
VORSICHT
Verwenden Sie den Sportmodus nicht auf einer glatten Straße, wie auf nassen oder
schneebedeckten Straßen. Dadurch können die Reifen rutschen.
HINWEIS
  Bei eingeschaltetem Sportmodus kann sich der Kraftstoffverbrauch bei höheren
Geschwindigkeiten erhöhen. Mazda emp¿ ehlt für normales Fahren den Sportmodus
auszuschalten.
  Der Antriebsmodus kann in den folgenden Fällen nicht umgeschaltet werden:



 ABS/TCS/DSC aktiviert



 Das Mazda-Geschwindigkeitsregelanlage mit radargestützter Distanzregelung
und Stop-and-Go-Funkion (MRCC mit Stop-and-Go-Funktion)/die Mazda-
Geschwindigkeitsregelanlage mit radargestützter Distanzregelung/ die
Geschwindigkeitsregelanlage ist aktiviert.



 Das Lenkrad wird plötzlich betätigt

4–123
Beim Fahren
Antriebsmodus
Schaltprogramm-Wahlschalter
Drücken Sie den Schaltprogramm-
Wahlschalter nach vorne (“
”), um
den Sportmodus zu aktivieren.
Ziehen Sie den Schaltprogramm-
Wahlschalter nach hinten (“
”), um den
Sportmodus auszuschalten.



HINWEIS
  Beim Ausschalten der Zündung wird
der Sportmodus aufgehoben.
  Je nach den Fahrbedingungen bei
eingeschaltetem Sportmodus kann
das Getriebe heruntergeschaltet oder
etwas beschleunigt werden.
Schaltprogramm-Anzeigeleuchte
Wenn der Sportmodus gewählt ist, leuchtet
die Schaltprogramm-Anzeigeleuchte im
Kombiinstrument.


HINWEIS
Falls der Antriebsmodus nicht in den
Sportmodus umgeschaltet werden
kann, blinkt das Antriebsmodusdisplay,
um den Fahrer darauf aufmerksam zu
machen.

4–124
Beim Fahren
i-ACTIV AWD
*nur bestimmte Modelle
i-ACTIV AWD
Bedienung
*
Mit dem Vierradantrieb wird das
Fahrverhalten auf schneebedeckten oder
vereisten Straßen, im Schlamm oder Sand,
auf starken Steigungen und Gefällen sowie
auf glatten Straßen wesentlich verbessert.
Eine Systemstörung und der
Betriebszustand werden durch eine
Warnung angezeigt.
Siehe “Warndisplay/Warnleuchten” auf
Seite 4-53 .
WARNUNG
Lassen Sie niemals ein Rad
durchdrehen, das keinen Bodenkontakt
hat:
Es ist gefährlich, ein Rad, das keinen
Bodenkontakt hat, durchdrehen zu
lassen, wenn das Fahrzeug in einem
Graben festgefahren ist. Der Antrieb
kann schwer beschädigt werden und
dabei kann ein Unfall verursacht
werden oder durch eine Überhitzung
kann sich auslaufendes Öl entzünden
und einen Brand verursachen.
Fahren mit Vierradantrieb
Das Fahrzeug ist nicht als
Geländefahrzeug oder für Rallyes
ausgelegt. Fahren Sie deshalb nicht auf
unebenen oder steinigen Stellen und
durchqueren Sie keine Flüsse.
Obwohl das Fahrzeug mit einem
Vierradantrieb ausgerüstet ist, müssen Sie
stets auf eine sichere Fahrweise bedacht
sein und das Fahrzeug nicht anders
als ein Fahrzeug mit Zweiradantrieb
beschleunigen, lenken und abbremsen.
Reifen und Schneeketten
Der Reifenzustand hat eine starke
Auswirkung auf das Fahrverhalten.
Beachten Sie außerdem die folgenden
Punkte, um nachteilige Auswirkungen auf
den Antrieb zu vermeiden:
Reifen





 Falls Reifen ausgetauscht werden,
müssen immer alle Vorder- und
Hinterradreifen gleichzeitig
ausgetauscht werden.



 Für die Vorder- und Hinterradreifen
müssen immer Reifen mit den
gleichen Dimensionen, des gleichen
Herstellers, der gleichen Marke und
mit dem gleichen Pro¿ l verwendet
werden. Dies gilt ganz besonders, wenn
Schneereifen oder andere Arten von
Winterbereifungen aufgezogen werden.



 Reifen mit abgefahrenem Pro¿ l dürfen
nicht zusammen mit normalen Reifen
verwendet werden.



 Kontrollieren Sie den Reifendruck in
den vorgeschriebenen Abständen, und
stellen Sie den Reifendruck auf den
vorgeschriebenen Wert ein.

HINWEIS
Für den richtigen Reifendruck
wird auf das Reifendruckschild am
Fahrertürrahmen verwiesen.



 Das Fahrzeug muss mit Original-
Rädern der vorgeschriebenen Größe
ausgerüstet sein. Beim Vierradantrieb
wird das System für die gleichen
Raddimensionen aller vier Räder
kalibriert.

4–125
Beim Fahren
i-ACTIV AWD
Schneeketten





 Schneeketten müssen auf die
Vorderräder aufgezogen werden.



 Ziehen Sie die Schneeketten nicht auf
den Hinterrädern auf.



 Fahren Sie mit Schneeketten nicht
schneller als 30 km/h.



 Verwenden Sie Schneeketten nur auf
schneebedeckten oder vereisten Straßen.

Abschleppen/Ziehen eines
Anhängers
Zum Abschleppen eines Fahrzeugs müssen
immer alle vier Räder angehoben werden.
Siehe “Abschleppen” auf Seite 7-44 .

4–126
Beim Fahren
Servolenkung
Servolenkung













 Die Lenkkraftunterstützung ist nur
bei laufendem Motor vorhanden. Bei
abgestelltem Motor oder im Falle einer
Störung fällt die Lenkkraftunterstützung
aus, in diesem Fall kann das Fahrzeug
immer noch gelenkt werden, allerdings
ist dazu ein erhöhter Kraftaufwand
erforderlich.
  Wenden Sie sich an einen Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner,
wenn sich beim normalen Fahren der
Kraftaufwand zum Lenken erhöht oder
das Lenkrad vibriert.



 Der Fahrer wird durch das
Warndisplay bzw. die Warnleuchte
über Systemstörungen und den
Betriebszustand informiert.
  Je nach Systemstörung oder
Betriebsbedingungen kann auch ein
akustisches Signal ausgelöst werden.
  Siehe “Warndisplay/Warnleuchten” auf
Seite 4-53 .
  Siehe „Servolenkungswarnsignal“ auf
Seite 7-74 .

VORSICHT
Schlagen Sie das Lenkrad bei laufendem
Motor nicht länger als 5 Sekunden
voll ein. Sonst könnten Teile der
Servolenkung beschädigt werden.

4–127
Beim Fahren
i-ACTIVSENSE
i-ACTIVSENSE
i-ACTIVSENSE ist ein Sammelbegriff für eine Reihe von Sicherheits- und
Fahrerassistenzsystemen, für welche Sensoren, wie die FSC-Kamera und die Radarsensoren
verwendet werden. Diese Systeme bestehen aus dem aktiven Sicherheits- und dem Pre-
Crash-Sicherheitssystem.
Diese Systeme sollen ein sicheres Fahren gewährleisten, indem der Fahrer entlastet wird
und so ein Aufprall verhindert oder die Aufprallstärke wesentlich reduziert wird. Jedes
System hat Grenzen, deshalb müssen Sie immer sorgfältig fahren und dürfen sich niemals
vollständig auf die Systeme verlassen.
Aktive Sicherheitstechnologie
Die aktive Sicherheitstechnologie unterstützt ein sicheres Fahren, indem der Fahrer zur
Vermeidung von Unfällen auf potentielle Gefahren aufmerksam gemacht wird.
Aufmerksamkeitssteigerungssysteme
Nachtsichtbarkeit
Adaptives Scheinwerfersystem (AFS) .............................................................................. 4-131
Adaptive LED-Scheinwerfer (ALH) ................................................................................. 4-135
Fernlichtautomatik (HBC) ................................................................................................ 4-132
Erfassung auf der linken/rechten Seite und der Rückseite
Spurleitassistent (LDWS) ................................................................................................. 4-201
Spurwechselassistent (BSM) ............................................................................................ 4-139
Verkehrszeichenerkennung
Verkehrszeichenerkennung (TSR) .................................................................................... 4-145
Abstandserfassung zwischen Fahrzeugen
Abstandsführungssystem (DRSS) ..................................................................................... 4-154
Müdigkeitserkennung
Aufmerksamkeitsassistent (DAA) .................................................................................... 4-159
Hinderniserfassung beim Herausfahren aus einer Parklücke
Ausparkhilfe (RCTA) ........................................................................................................ 4-162

4–128
Beim Fahren
i-ACTIVSENSE
Fahrerassistenzsysteme
Abstandsassistent
Mazda-Geschwindigkeitsregelanlage mit radargestützter Distanzregelung (MRCC) ...... 4-167
Mazda-Geschwindigkeitsregelanlage mit radargestützter Distanzregelung und Stop&Go-
Funktion (MRCC-System mit Stop&Go-Funktion) ......................................................... 4-184
Fahrspurabweichung
Aktiver Spurhalteassistent (LAS) ..................................................................................... 4-201
Geschwindigkeitssteuerung
Geschwindigkeitsbegrenzer (ASL) ................................................................................... 4-215
Pre Crash-Sicherheitstechnologie
Die Pre Crash-Sicherheitstechnologie soll Kollisionen verhindern oder wenigstens die
Stärke eines Aufpralls vermindern, falls ein Aufprall unvermeidbar ist.
Verminderung von Aufprallbeschädigungen im niedrigen Geschwindigkeitsbereich
Vorwärtsfahrt
City-Notbremsassistent [vorwärts] (SCBS F) ................................................................... 4-229
Advanced City-Notbremsassistent (Advanced SCBS) ..................................................... 4-224
Rückwärtsfahrt
City-Notbremsassistent [rückwärts] (SCBS R) ................................................................ 4-234
Verminderung von Aufprallbeschädigungen im mittleren und hohen
Geschwindigkeitsbereich
Notbremsassistent (SBS) .................................................................................................. 4-240

4–129
Beim Fahren
i-ACTIVSENSE
Kamera und Sensoren
F r o n t k a m e r a
Mit der FSC-Kamera werden Fahrspurmarkierungen, Scheinwerfer, Schlussleuchten und
Straßenbeleuchtungen in der Nacht erfasst. Außerdem werden auch ein vorausfahrendes
Fahrzeug, Fußgänger und Hindernisse erfasst. Die folgenden Systeme verwenden die FSC-
Kamera ebenfalls.



 Fernlichtautomatik (HBC)



 Adaptive LED-Scheinwerfer (ALH)



 Aufmerksamkeitsassistent (DAA)



 Aktiver Spurhalteassistent (LAS) und Spurhalteassistent (LDWS)



 Verkehrszeichenerkennung (TSR)



 Advanced City-Notbremsassistent (Advanced SCBS)



 City-Notbremsassistent [vorwärts] (SCBS F)



 Notbremsassistent (SBS)



 Mazda-Geschwindigkeitsregelanlage mit radargestützter Distanzregelung und Stop&Go-
Funktion (MRCC-System mit Stop&Go-Funktion)

Die FSC-Kamera be¿ ndet sich oben an der Windschutzscheibe in der Nähe des
Rückspiegels.
Siehe “FSC-Kamera” auf Seite 4-243 .
Radarsensor (vorne)
Der Radarsensor (vorne) strahlt Radiowellen ab und empfängt die an einem
vorausfahrenden Fahrzeug reÀ ektierten Radiowellen wieder. Der Radarsensor (vorne) wird
ebenfalls von den folgenden Systemen verwendet.



 Mazda-Geschwindigkeitsregelanlage mit radargestützter Distanzregelung und Stop&Go-
Funktion (MRCC-System mit Stop&Go-Funktion)



 Mazda-Geschwindigkeitsregelanlage mit radargestützter Distanzregelung (MRCC)



 Abstandsführungssystem (DRSS)



 Notbremsassistent (SBS)
Der Radarsensor (vorne) be¿ ndet sich an der Rückseite des Kühlergrills.
Siehe “Radarsensor (vorne)” auf Seite 4-250 .
