2017 MAZDA MODEL CX-5 Betriebsanleitung (in German)

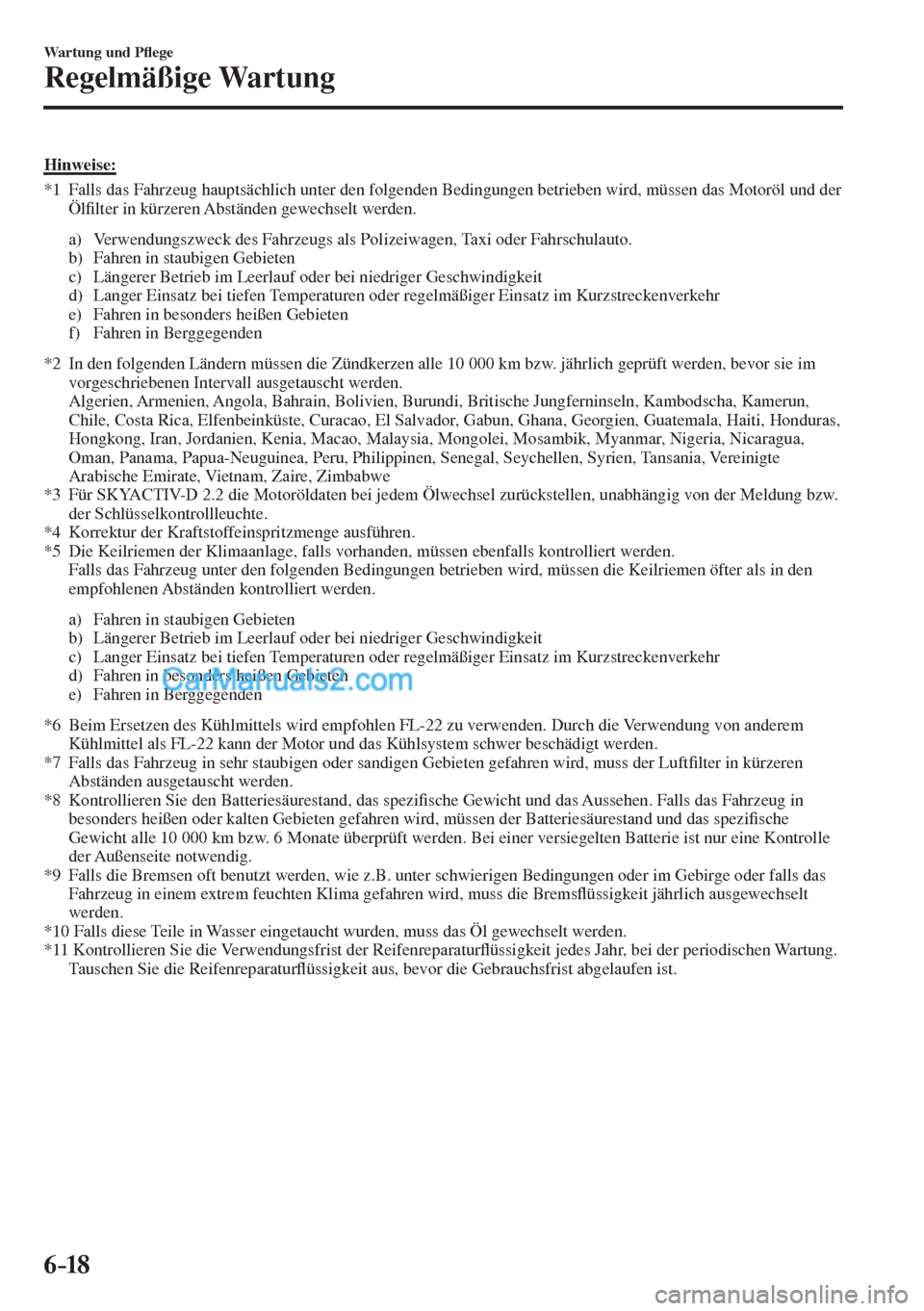

6–18
Wartung und PÀ ege
Regelmäßige Wartung
Hinweise:
*1 Falls das Fahrzeug hauptsächlich unter den folgenden Bedingungen betrieben wird, müssen das Motoröl und der
Öl¿ lter in kürzeren Abständen gewechselt werden.
a) Verwendungszweck des Fahrzeugs als Polizeiwagen, Taxi oder Fahrschulauto.
b) Fahren in staubigen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
e) Fahren in besonders heißen Gebieten
f) Fahren in Berggegenden
*2 In den folgenden Ländern müssen die Zündkerzen alle 10 000 km bzw. jährlich geprüft werden, bevor sie im
vorgeschriebenen Intervall ausgetauscht werden.
Algerien, Armenien, Angola, Bahrain, Bolivien, Burundi, Britische Jungferninseln, Kambodscha, Kamerun,
Chile, Costa Rica, Elfenbeinküste, Curacao, El Salvador, Gabun, Ghana, Georgien, Guatemala, Haiti, Honduras,
Hongkong, Iran, Jordanien, Kenia, Macao, Malaysia, Mongolei, Mosambik, Myanmar, Nigeria, Nicaragua,
Oman, Panama, Papua-Neuguinea, Peru, Philippinen, Senegal, Seychellen, Syrien, Tansania, Vereinigte
Arabische Emirate, Vietnam, Zaire, Zimbabwe
*3 Für SKYACTIV-D 2.2 die Motoröldaten bei jedem Ölwechsel zurückstellen, unabhängig von der Meldung bzw.
der Schlüsselkontrollleuchte.
*4 Korrektur der Kraftstoffeinspritzmenge ausführen.
*5 Die Keilriemen der Klimaanlage, falls vorhanden, müssen ebenfalls kontrolliert werden.
Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen die Keilriemen öfter als in den
empfohlenen Abständen kontrolliert werden.
a) Fahren in staubigen Gebieten
b) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
c) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
d) Fahren in besonders heißen Gebieten
e) Fahren in Berggegenden
*6 Beim Ersetzen des Kühlmittels wird empfohlen FL-22 zu verwenden. Durch die Verwendung von anderem
Kühlmittel als FL-22 kann der Motor und das Kühlsystem schwer beschädigt werden.
*7 Falls das Fahrzeug in sehr staubigen oder sandigen Gebieten gefahren wird, muss der Luft¿ lter in kürzeren
Abständen ausgetauscht werden.
*8 Kontrollieren Sie den Batteriesäurestand, das spezi¿ sche Gewicht und das Aussehen. Falls das Fahrzeug in
besonders heißen oder kalten Gebieten gefahren wird, müssen der Batteriesäurestand und das spezi¿ sche
Gewicht alle 10 000 km bzw. 6 Monate überprüft werden. Bei einer versiegelten Batterie ist nur eine Kontrolle
der Außenseite notwendig.
*9 Falls die Bremsen oft benutzt werden, wie z.B. unter schwierigen Bedingungen oder im Gebirge oder falls das
Fahrzeug in einem extrem feuchten Klima gefahren wird, muss die BremsÀ üssigkeit jährlich ausgewechselt
werden.
*10 Falls diese Teile in Wasser eingetaucht wurden, muss das Öl gewechselt werden.
*11 Kontrollieren Sie die Verwendungsfrist der ReifenreparaturÀ üssigkeit jedes Jahr, bei der periodischen Wartung.
Tauschen Sie die ReifenreparaturÀ üssigkeit aus, bevor die Gebrauchsfrist abgelaufen ist.

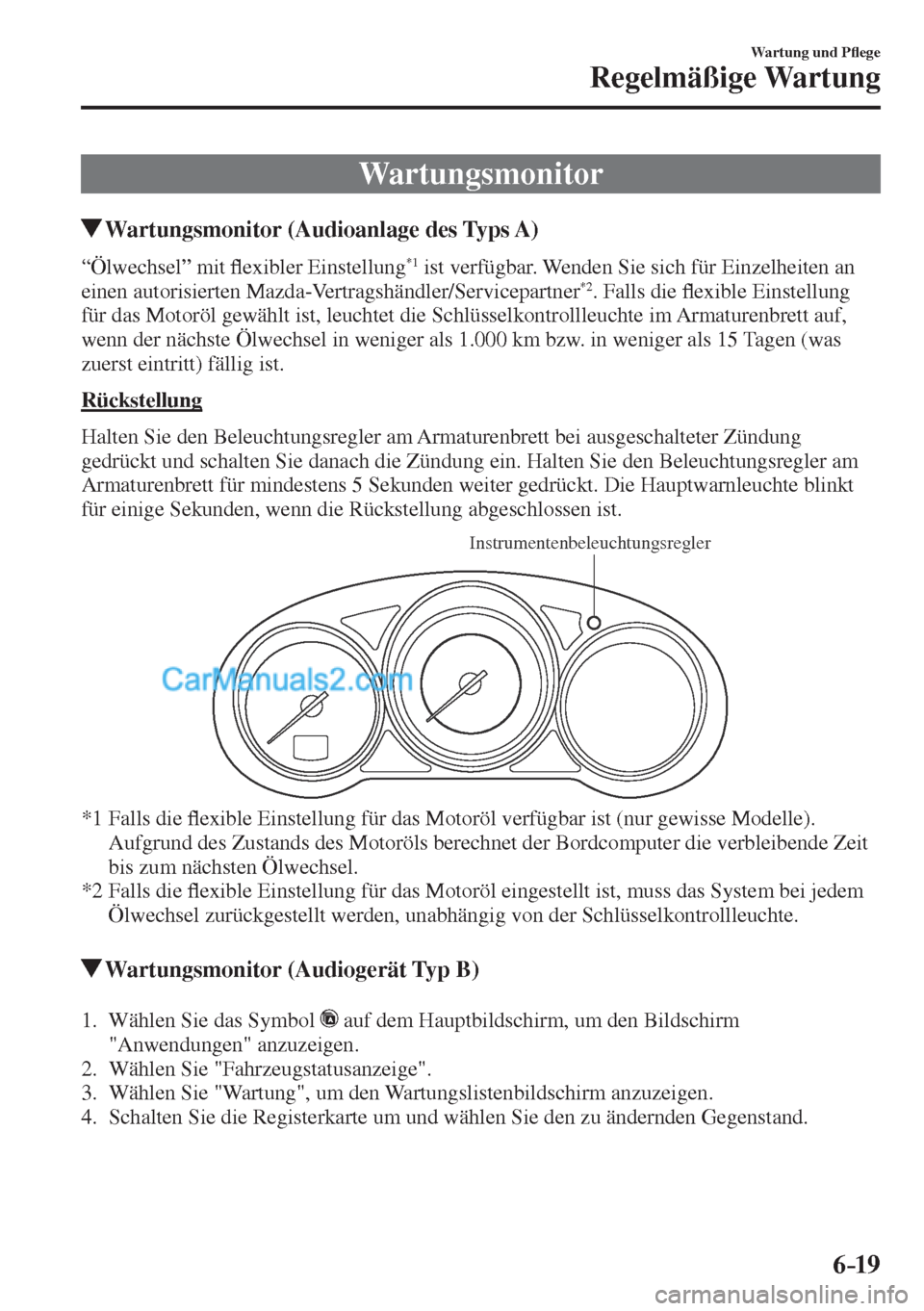

6–19
Wartung und PÀ ege
Regelmäßige Wartung
Wartungsmonitor
Wartungsmonitor (Audioanlage des Typs A)
“Ölwechsel” mit À exibler Einstellung *1 ist verfügbar. Wenden Sie sich für Einzelheiten an
einen autorisierten Mazda-Vertragshändler/Servicepartner *2 . Falls die À exible Einstellung
für das Motoröl gewählt ist, leuchtet die Schlüsselkontrollleuchte im Armaturenbrett auf,
wenn der nächste Ölwechsel in weniger als 1.000 km bzw. in weniger als 15 Tagen (was
zuerst eintritt) fällig ist.
Rückstellung
Halten Sie den Beleuchtungsregler am Armaturenbrett bei ausgeschalteter Zündung
gedrückt und schalten Sie danach die Zündung ein. Halten Sie den Beleuchtungsregler am
Armaturenbrett für mindestens 5 Sekunden weiter gedrückt. Die Hauptwarnleuchte blinkt
für einige Sekunden, wenn die Rückstellung abgeschlossen ist.

Instrumentenbeleuchtungsregler

*1 Falls die À exible Einstellung für das Motoröl verfügbar ist (nur gewisse Modelle).
Aufgrund des Zustands des Motoröls berechnet der Bordcomputer die verbleibende Zeit
bis zum nächsten Ölwechsel.
*2 Falls die À exible Einstellung für das Motoröl eingestellt ist, muss das System bei jedem
Ölwechsel zurückgestellt werden, unabhängig von der Schlüsselkontrollleuchte.

Wartungsmonitor (Audiogerät Typ B)
1. Wählen Sie das Symbol auf dem Hauptbildschirm, um den Bildschirm
"Anwendungen" anzuzeigen.
2. Wählen Sie "Fahrzeugstatusanzeige".
3. Wählen Sie "Wartung", um den Wartungslistenbildschirm anzuzeigen.
4. Schalten Sie die Registerkarte um und wählen Sie den zu ändernden Gegenstand.

6–20
Wartung und PÀ ege
Regelmäßige Wartung
Die Einstellungen lassen sich wie folgt in der Anzeige anpassen:
Lasche Gegenstand Erklärung
Geplant Einstellung Die Benachrichtigung kann ein- oder ausgeschaltet werden.
Zeit (Monate) Anzeige der Zeit oder der Distanz bis eine Wartung fällig ist.
Wählen Sie diesen Gegenstand, um das Wartungsintervall
einzustellen.
Das Schlüsseldisplay bzw. die Schlüsselkontrollleuchte im
Armaturenbrett leuchtet, wenn die Restdistanz weniger als 1000
km beträgt bzw. in weniger als 15 Tagen (was zuerst eintritt) fällig
ist. Entfern (Kilometer oder
Meilen)
Zurücksetzen Rückstellung der Zeit und der Distanz auf die anfänglichen Werte.
Wenn das System eingeschaltet ist, muss es nach dem Ausführen
der Wartung zurückgestellt werden.
Radumsetzung Einstellung Die Benachrichtigung kann ein- oder ausgeschaltet werden.
Entfern (Kilometer oder
Meilen) Anzeige der Distanz bis eine Radumsetzung fällig ist.
Wählen Sie diesen Gegenstand, um die Distanz für die
Radumsetzung einzustellen.
Das Schlüsseldisplay bzw, die Schlüsselkontrollleuchte im
Armaturenbrett leuchtet, wenn die Restdistanz weniger als 1000
km beträgt.
Zurücksetzen Rückstellung der Restdistanz auf den anfänglichen Wert.
Wenn das System eingeschaltet ist, muss es nach einer
Radumsetzung zurückgestellt werden.
Ölwechsel Einstellung
*1 Die Benachrichtigung kann ein- oder ausgeschaltet werden.
Entfern (Kilometer oder
Meilen) Anzeige der Distanz bis ein Ölwechsel fällig ist.
Wählen Sie diesen Gegenstand, um die Distanz für einen
Ölwechsel einzustellen.
Das Schlüsseldisplay bzw, die Schlüsselkontrollleuchte im
Armaturenbrett leuchtet, wenn die Restdistanz weniger als 1000
km beträgt.
Zurücksetzen
*2 Rückstellung der Restdistanz auf den anfänglichen Wert.
Wenn das System eingeschaltet ist, muss es nach einem Ölwechsel
zurückgestellt werden.
*1 Falls die À exible Einstellung für das Motoröl verfügbar ist (nur gewisse Modelle). Wenden Sie sich an einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Wenn die À exible Wartungseinstellung für das Motoröl gewählt ist, erscheinen die folgenden Anzeigen.
Das Fahrzeug berechnet den Ölzustand basierend auf den Betriebsbedingungen und macht Sie durch eine
auÀ euchtende Schlüsselkontrollleuchte im Armaturenbrett darauf aufmerksam, wenn ein Ölwechsel fällig ist.
*2 Bei jedem Motorölwechsel muss das Motorsteuergerät für SKYACTIV-D 2.2 zurückgestellt werden.
Wenden Sie sich zum Zurückstellen des Motorsteuergeräts an einen autorisierten Mazda-Vertragshändler/
Servicepartner oder siehe Seite 6-30 für das Zurückstellen des Motorsteuergeräts.

6–21
Wartung und PÀ ege
Regelmäßige Wartung
Lasche Gegenstand Erklärung
Ölwechsel Zustand Motoröl (%) Anzeige der Öllebensdauer bis ein Ölwechsel fällig ist.
Das Schlüsseldisplay bzw. die Schlüsselkontrollleuchte im
Armaturenbrett leuchtet, wenn die Distanz bis zum nächsten
Ölwechsel weniger als 1000 km beträgt bzw. in weniger als 15
Tagen (was zuerst eintritt) fällig ist.
Zurücksetzen Rückstellung der restlichen Öllebensdauer auf 100 %.
Das System muss nach jedem Ölwechsel zurückgestellt werden.

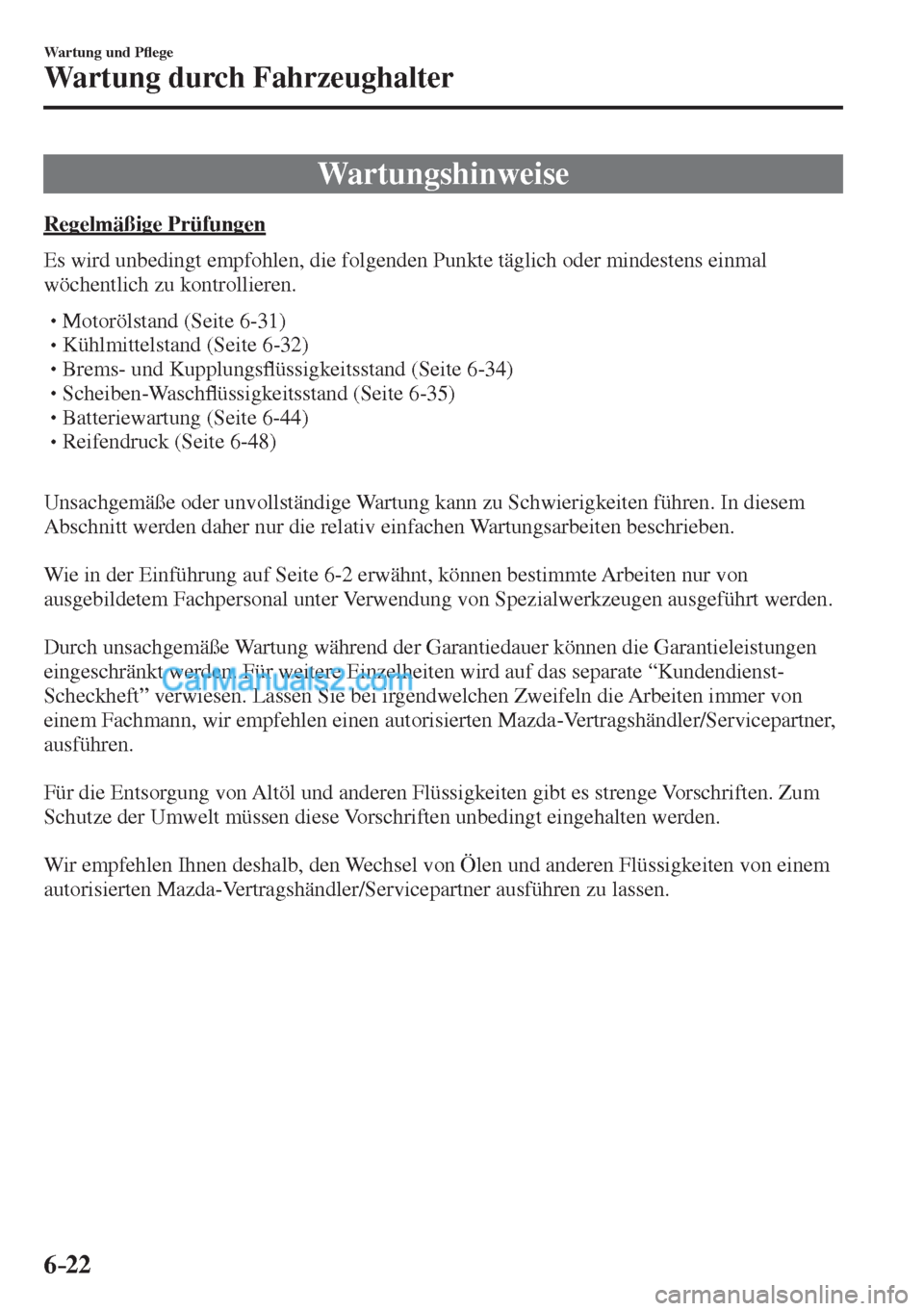

6–22
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Wartungshinweise
R e g e l m ä ß i g e P r ü f u n g e n
Es wird unbedingt empfohlen, die folgenden Punkte täglich oder mindestens einmal
wöchentlich zu kontrollieren.



 Motorölstand (Seite 6-31 )



 Kühlmittelstand (Seite 6-32 )



 Brems- und KupplungsÀ üssigkeitsstand (Seite 6-34 )



 Scheiben-WaschÀ üssigkeitsstand (Seite 6-35 )



 Batteriewartung (Seite 6-44 )



 Reifendruck (Seite 6-48 )

Unsachgemäße oder unvollständige Wartung kann zu Schwierigkeiten führen. In diesem
Abschnitt werden daher nur die relativ einfachen Wartungsarbeiten beschrieben.

Wie in der Einführung auf Seite 6-2 erwähnt, können bestimmte Arbeiten nur von
ausgebildetem Fachpersonal unter Verwendung von Spezialwerkzeugen ausgeführt werden.

Durch unsachgemäße Wartung während der Garantiedauer können die Garantieleistungen
eingeschränkt werden. Für weitere Einzelheiten wird auf das separate “Kundendienst-
Scheckheft” verwiesen. Lassen Sie bei irgendwelchen Zweifeln die Arbeiten immer von
einem Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner,
ausführen.

Für die Entsorgung von Altöl und anderen Flüssigkeiten gibt es strenge Vorschriften. Zum
Schutze der Umwelt müssen diese Vorschriften unbedingt eingehalten werden.

Wir empfehlen Ihnen deshalb, den Wechsel von Ölen und anderen Flüssigkeiten von einem
autorisierten Mazda-Vertragshändler/Servicepartner ausführen zu lassen.

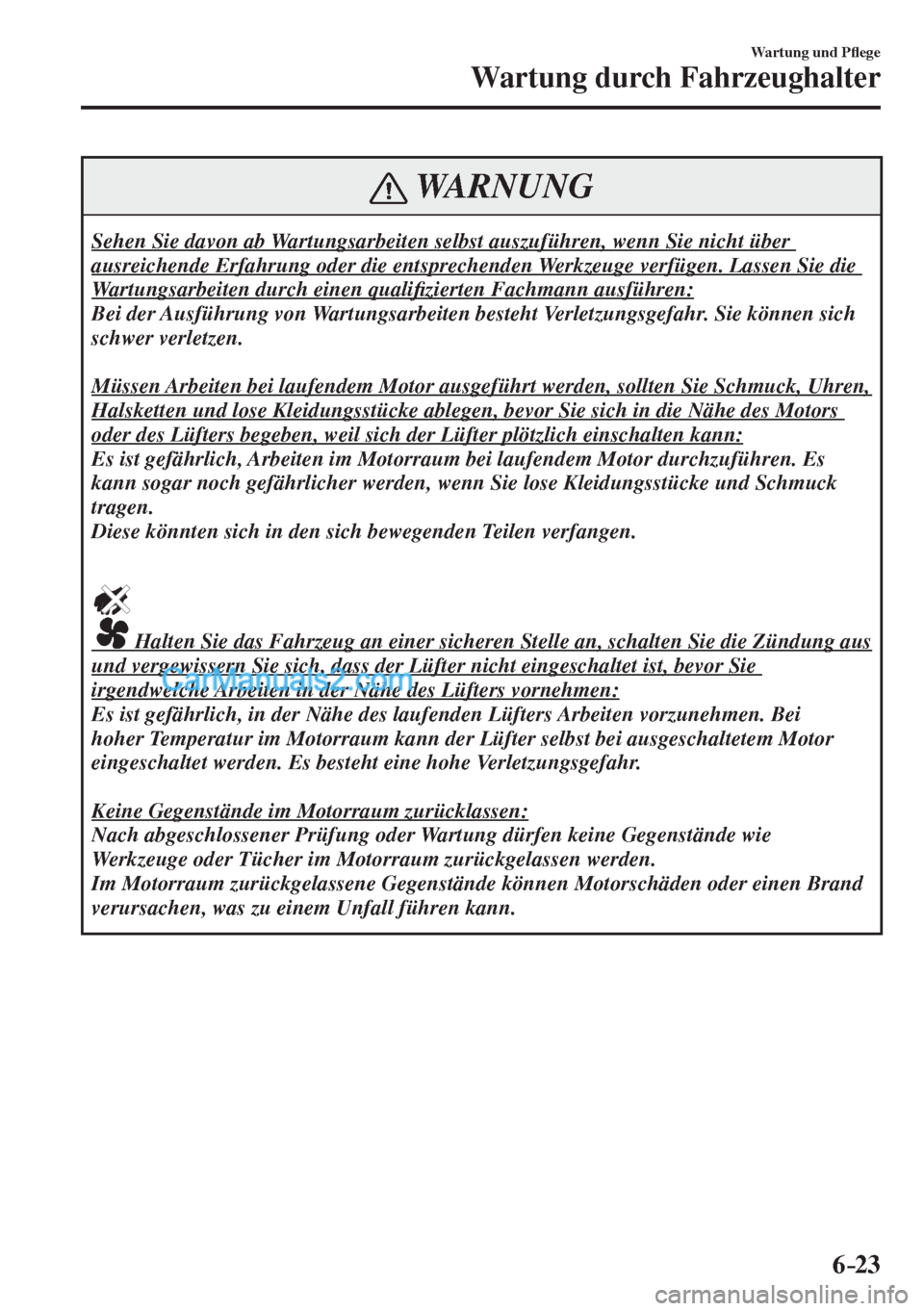

6–23
Wartung und PÀ ege
Wartung durch Fahrzeughalter
WARNUNG
Sehen Sie davon ab Wartungsarbeiten selbst auszuführen, wenn Sie nicht über
ausreichende Erfahrung oder die entsprechenden Werkzeuge verfügen. Lassen Sie die
Wartungsarbeiten durch einen quali¿ zierten Fachmann ausführen:
Bei der Ausführung von Wartungsarbeiten besteht Verletzungsgefahr. Sie können sich
schwer verletzen.

Müssen Arbeiten bei laufendem Motor ausgeführt werden, sollten Sie Schmuck, Uhren,
Halsketten und lose Kleidungsstücke ablegen, bevor Sie sich in die Nähe des Motors
oder des Lüfters begeben, weil sich der Lüfter plötzlich einschalten kann:
Es ist gefährlich, Arbeiten im Motorraum bei laufendem Motor durchzuführen. Es
kann sogar noch gefährlicher werden, wenn Sie lose Kleidungsstücke und Schmuck
tragen.
Diese könnten sich in den sich bewegenden Teilen verfangen.

Halten Sie das Fahrzeug an einer sicheren Stelle an, schalten Sie die Zündung aus
und vergewissern Sie sich, dass der Lüfter nicht eingeschaltet ist, bevor Sie
irgendwelche Arbeiten in der Nähe des Lüfters vornehmen:
Es ist gefährlich, in der Nähe des laufenden Lüfters Arbeiten vorzunehmen. Bei
hoher Temperatur im Motorraum kann der Lüfter selbst bei ausgeschaltetem Motor
eingeschaltet werden. Es besteht eine hohe Verletzungsgefahr.

Keine Gegenstände im Motorraum zurücklassen:
Nach abgeschlossener Prüfung oder Wartung dürfen keine Gegenstände wie
Werkzeuge oder Tücher im Motorraum zurückgelassen werden.
Im Motorraum zurückgelassene Gegenstände können Motorschäden oder einen Brand
verursachen, was zu einem Unfall führen kann.

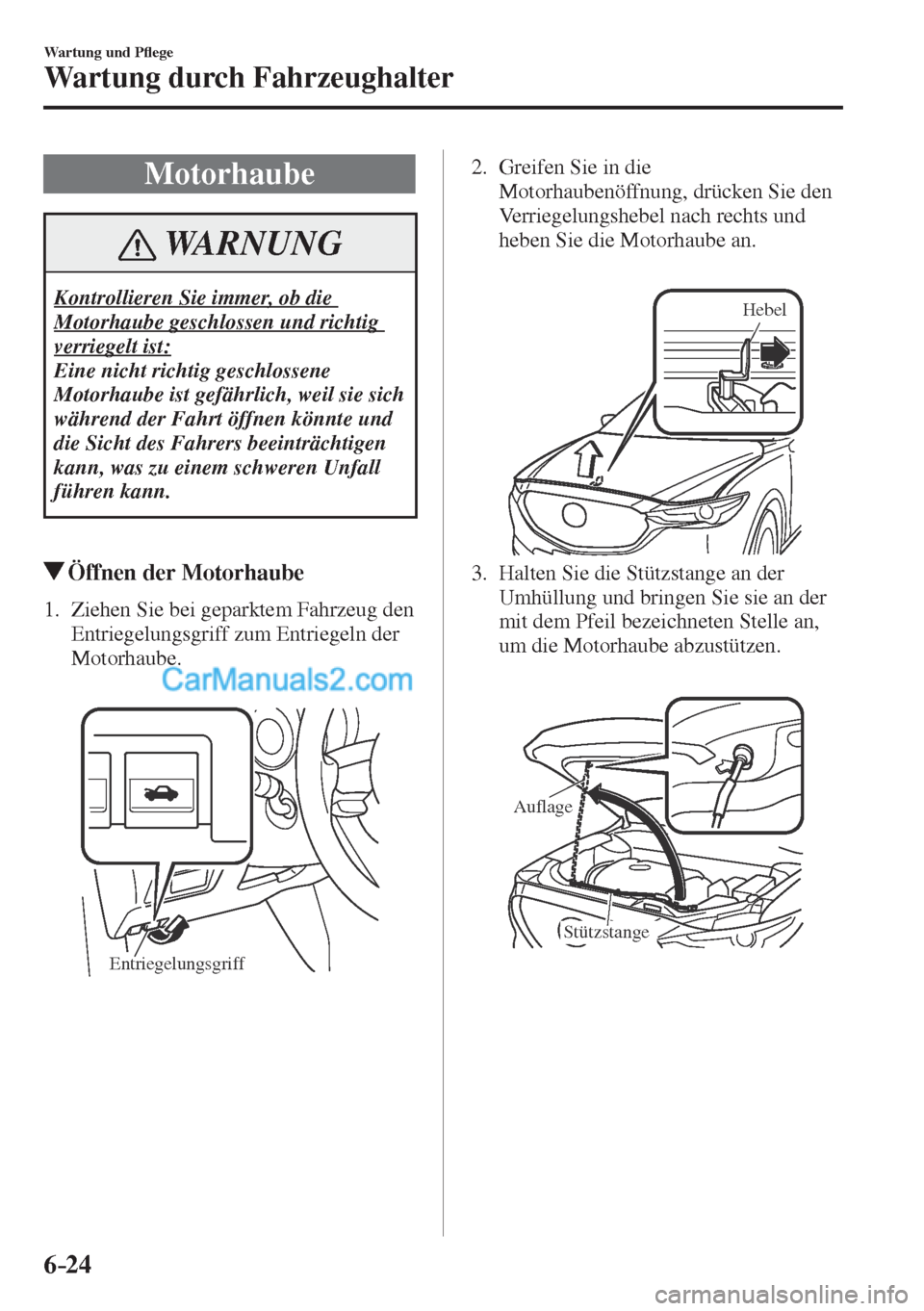

6–24
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Motorhaube
WARNUNG
Kontrollieren Sie immer, ob die
Motorhaube geschlossen und richtig
verriegelt ist:
Eine nicht richtig geschlossene
Motorhaube ist gefährlich, weil sie sich
während der Fahrt öffnen könnte und
die Sicht des Fahrers beeinträchtigen
kann, was zu einem schweren Unfall
führen kann.
Öffnen der Motorhaube
1. Ziehen Sie bei geparktem Fahrzeug den
Entriegelungsgriff zum Entriegeln der
Motorhaube.


Entriegelungsgriff 2. Greifen Sie in die
Motorhaubenöffnung, drücken Sie den
Verriegelungshebel nach rechts und
heben Sie die Motorhaube an.


Hebel

3. Halten Sie die Stützstange an der
Umhüllung und bringen Sie sie an der
mit dem Pfeil bezeichneten Stelle an,
um die Motorhaube abzustützen.


Auflage
Stützstange

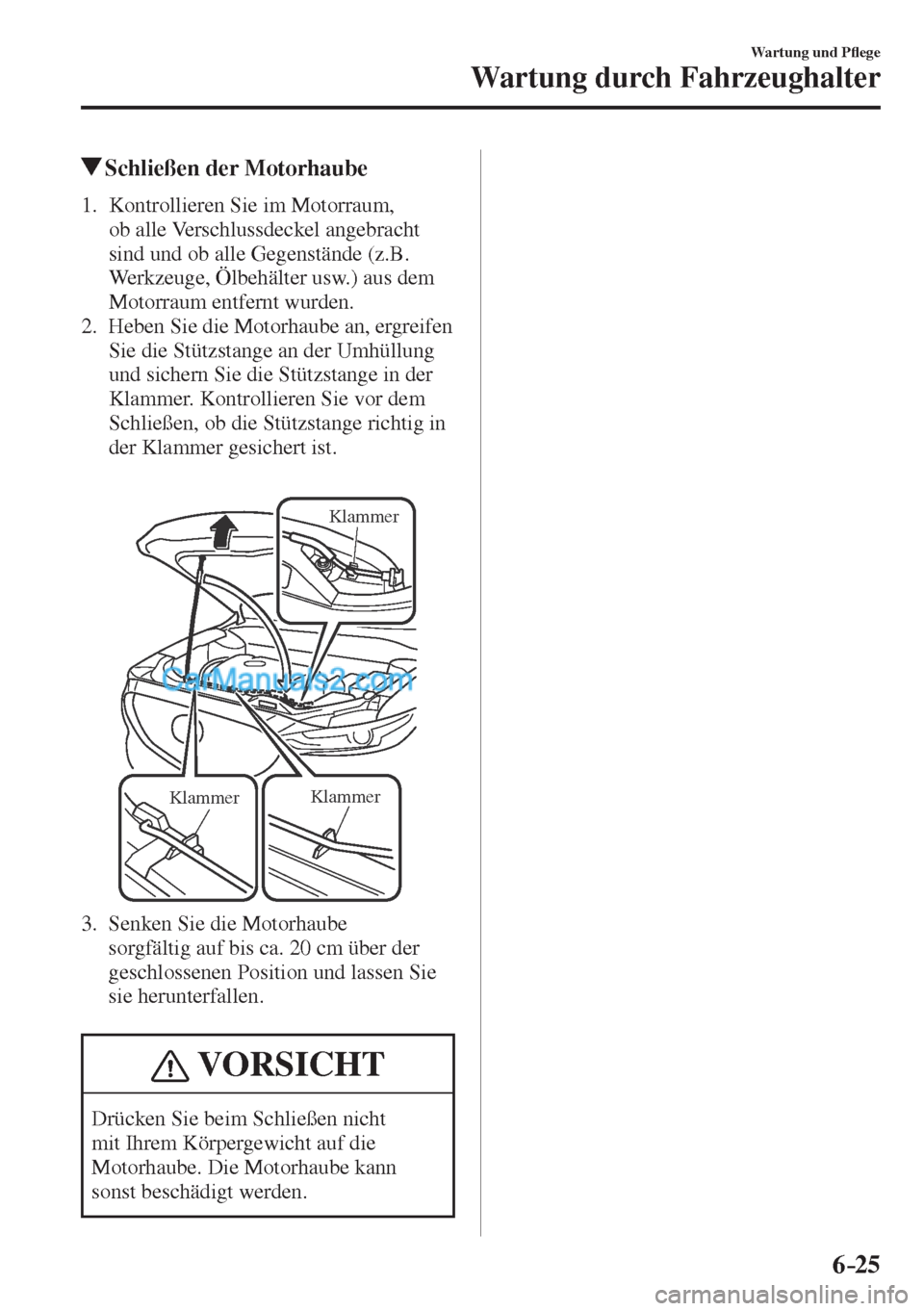

6–25
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Schließen der Motorhaube
1. Kontrollieren Sie im Motorraum,
ob alle Verschlussdeckel angebracht
sind und ob alle Gegenstände (z.B.
Werkzeuge, Ölbehälter usw.) aus dem
Motorraum entfernt wurden.
2. Heben Sie die Motorhaube an, ergreifen
Sie die Stützstange an der Umhüllung
und sichern Sie die Stützstange in der
Klammer. Kontrollieren Sie vor dem
Schließen, ob die Stützstange richtig in
der Klammer gesichert ist.


KlammerKlammerKlammer

3. Senken Sie die Motorhaube
sorgfältig auf bis ca. 20 cm über der
geschlossenen Position und lassen Sie
sie herunterfallen.

VORSICHT
Drücken Sie beim Schließen nicht
mit Ihrem Körpergewicht auf die
Motorhaube. Die Motorhaube kann
sonst beschädigt werden.
