2017 MAZDA MODEL CX-5 Betriebsanleitung (in German)

4–218
Beim Fahren
i-ACTIVSENSE
Ausschaltanzeige
Erscheint bei einer der folgenden Bedienungen, aufgrund derer sich das System
vorübergehend ausschaltet.



 Betätigung des Schalters OFF/CAN



 Starkes Drücken des Gaspedals


Active Driving-AnzeigeMit
MultiinformationsanzeigeOhne
Multiinformationsanzeige

Hauptdisplay (weiß) des Geschwindigkeitsbegrenzers (ASL)/Einstelldisplay
(grün) des Geschwindigkeitsbegrenzers (ASL)

Das Display hat zwei Farben.
ASL-Hauptdisplay (weiß)
Das Display ist weiß, wenn der Schalter MODE bei aktiviertem ASL gedrückt wird.
ASL-Einstelldisplay (grün)
Das Display ist nach dem Einstellen einer Geschwindigkeit grün.
Geschwindigkeitsbegrenzer-Warnton
Anzeige im Armaturenbrett
Falls die Fahrzeuggeschwindigkeit die eingestellte Geschwindigkeit um mehr als etwa
5 km/h überschreitet, ertönt eine akustische Warnung und gleichzeitig blinkt das Display
des ASL. Die akustische Warnung ertönt so lange, bzw. die Anzeige blinkt so lange, bis die
Fahrzeuggeschwindigkeit auf oder unter die eingestellte Geschwindigkeit abfällt.

4–219
Beim Fahren
i-ACTIVSENSE
Anzeige auf der Active Driving-Anzeige
Falls die Fahrzeuggeschwindigkeit die eingestellte Geschwindigkeit um mehr als etwa
5 km/h überschreitet, wird eine akustische Warnung aktiviert und gleichzeitig blinkt
das Display des ASL. Das Display hört auf zu blinken und leuchtet kontinuierlich,
falls die Fahrzeuggeschwindigkeit die eingestellte Geschwindigkeit um mehr als etwa
5 km/h überschreitet und das Display und das akustische Signal bleiben aktiviert, bis die
Fahrzeuggeschwindigkeit unter die eingestellte Geschwindigkeit abfällt.
Überprüfen Sie die Sicherheit der Umgebung und stellen Sie die Geschwindigkeit durch
Betätigen der Bremse ein. Halten Sie auch einen sicheren Abstand zum nachfolgenden
Fahrzeug ein.


Active Driving-AnzeigeMit
MultiinformationsanzeigeOhne
Multiinformationsanzeige

VORSICHT
(Mit Geschwindigkeitskonstanthalter)
Falls die Regelgeschwindigkeit durch Drücken von SET
oder RES / auf eine niedrigere
Geschwindigkeit als die gegenwärtige eingestellt wird, so wird während ungefähr
30 Sekunden kein akustisches Warnsignal ausgelöst, selbst wenn die neu eingestellte
Geschwindigkeit um 5 km/h überschritten wird. Seien Sie vorsichtig, nicht mit höherer als
der eingestellten Geschwindigkeit zu fahren.
(Mit der MRCC-Geschwindigkeitsregelanlage mit radargestützter Distanzregelung
oder der MRCC-Geschwindigkeitsregelanlage mit Stop-&-Go-Funktion (MRCC mit
Stop-&-Go-Funktion))
Falls die Regelgeschwindigkeit durch Drücken von SET
oder RES auf eine niedrigere
Geschwindigkeit als die gegenwärtige eingestellt wird, so wird während ungefähr
30 Sekunden kein akustisches Warnsignal ausgelöst, selbst wenn die neu eingestellte
Geschwindigkeit um 5 km/h überschritten wird. Seien Sie vorsichtig, nicht mit höherer als
der eingestellten Geschwindigkeit zu fahren.

4–220
Beim Fahren
i-ACTIVSENSE
HINWEIS
Wenn das System durch vollständiges Drücken des Gaspedals vorübergehend
ausgeschaltet wird, erscheint auf dem Display des ASL die Ausschaltanzeige. Falls die
Fahrzeuggeschwindigkeit bei angezeigter Ausschaltanzeige mehr als etwa 5 km/h über
der eingestellten Geschwindigkeit liegt, blinkt die eingestellte Geschwindigkeit, aber die
akustische Warnung ertönt nicht.
Ein/Ausschalten
HINWEIS
Beim Ausschalten der Zündung bleibt der Betriebsstatus unmittelbar vor dem Ausschalten
erhalten.
Falls zum Beispiel die Zündung bei eingeschaltetem ASL ausgeschaltet wurde, so
wird das nächste Mal beim Einschalten der Zündung auf ON das System auch wieder
eingeschaltet.
Aktivierung
Drücken Sie für den Betrieb des Systems den Schalter MODE. Der ASL-Bildschirm wird
angezeigt, und das ASL-Hauptdisplay wird in weiß angezeigt.
HINWEIS
Wenn die Geschwindigkeitsregelung, die MRCC-Geschwindigkeitsregelanlage mit
radargestützter Distanzregelung oder die MRCC-Geschwindigkeitsregelanlage mit Stop-
&-Go-Funktion nach Drücken des MODE-Schalters eingeschaltet wird, drücken Sie den
Mode-Schalter erneut, um zum ASL zu wechseln.
Deaktivierung
Das System lässt sich wie folgt deaktivieren:
Wenn eine Fahrzeuggeschwindigkeit eingestellt wurde (ASL-Einstelldisplay ist grün)
Drücken Sie den Schalter OFF/CAN lange oder drücken Sie den Schalter OFF/CAN
zweimal nacheinander. Der ASL-Bildschirm wird nicht mehr angezeigt und das ASL-
Einstelldisplay (grün) ist ausgeschaltet.

4–221
Beim Fahren
i-ACTIVSENSE
Wenn keine Fahrzeuggeschwindigkeit eingestellt wurde (ASL-Hauptdisplay ist weiß)
Drücken Sie den OFF/CAN -Schalter. Der ASL-Bildschirm wird nicht mehr angezeigt und
das ASL-Hauptdisplay (weiß) ist ausgeschaltet.
HINWEIS
Wenn der MODE-Schalter gedrückt wird, während der ASL aktiviert ist, wechselt
das System zur Geschwindigkeitsregelung, MRCC-Geschwindigkeitsregelanlage mit
radargestützter Distanzregelung oder MRCC-Geschwindigkeitsregelanlage mit Stop-&-
Go-Funktion.
Einstellung des Systems
WARNUNG
Überprüfen Sie beim Einstellen des ASL stets die Sicherheit der Umgebung.
Falls die eingestellte Geschwindigkeit niedriger als die gegenwärtige
Fahrzeuggeschwindigkeit ist, so wird diese auf die eingestellte Geschwindigkeit
verringert. Überprüfen Sie die Sicherheit der Umgebung und halten Sie einen sicheren
Abstand zu den vorausfahrenden und nachfolgenden Fahrzeugen ein.
1. Drücken Sie zum Einschalten des Systems den Schalter MODE .
2. (Mit Geschwindigkeitskonstanthalter)
Drücken Sie zum Einstellen der Geschwindigkeit den Schalter SET
. Falls die
gegenwärtige Fahrzeuggeschwindigkeit mehr als 30 km/h beträgt, wird die
Geschwindigkeit auf die gegenwärtige Fahrzeuggeschwindigkeit eingestellt. Falls die
gegenwärtige Fahrzeuggeschwindigkeit weniger als 30 km/h beträgt, wird die
Geschwindigkeit auf 30 km/h eingestellt.
(Mit der MRCC-Geschwindigkeitsregelanlage mit radargestützter Distanzregelung
oder der MRCC-Geschwindigkeitsregelanlage mit Stop-&-Go-Funktion (MRCC
mit Stop-&-Go-Funktion))
Drücken Sie zum Einstellen der Geschwindigkeit den Schalter SET
oder SET . Falls
die gegenwärtige Fahrzeuggeschwindigkeit mehr als 30 km/h beträgt, wird die
Geschwindigkeit auf die gegenwärtige Fahrzeuggeschwindigkeit eingestellt. Falls die
gegenwärtige Fahrzeuggeschwindigkeit weniger als 30 km/h beträgt, wird die
Geschwindigkeit auf 30 km/h eingestellt.

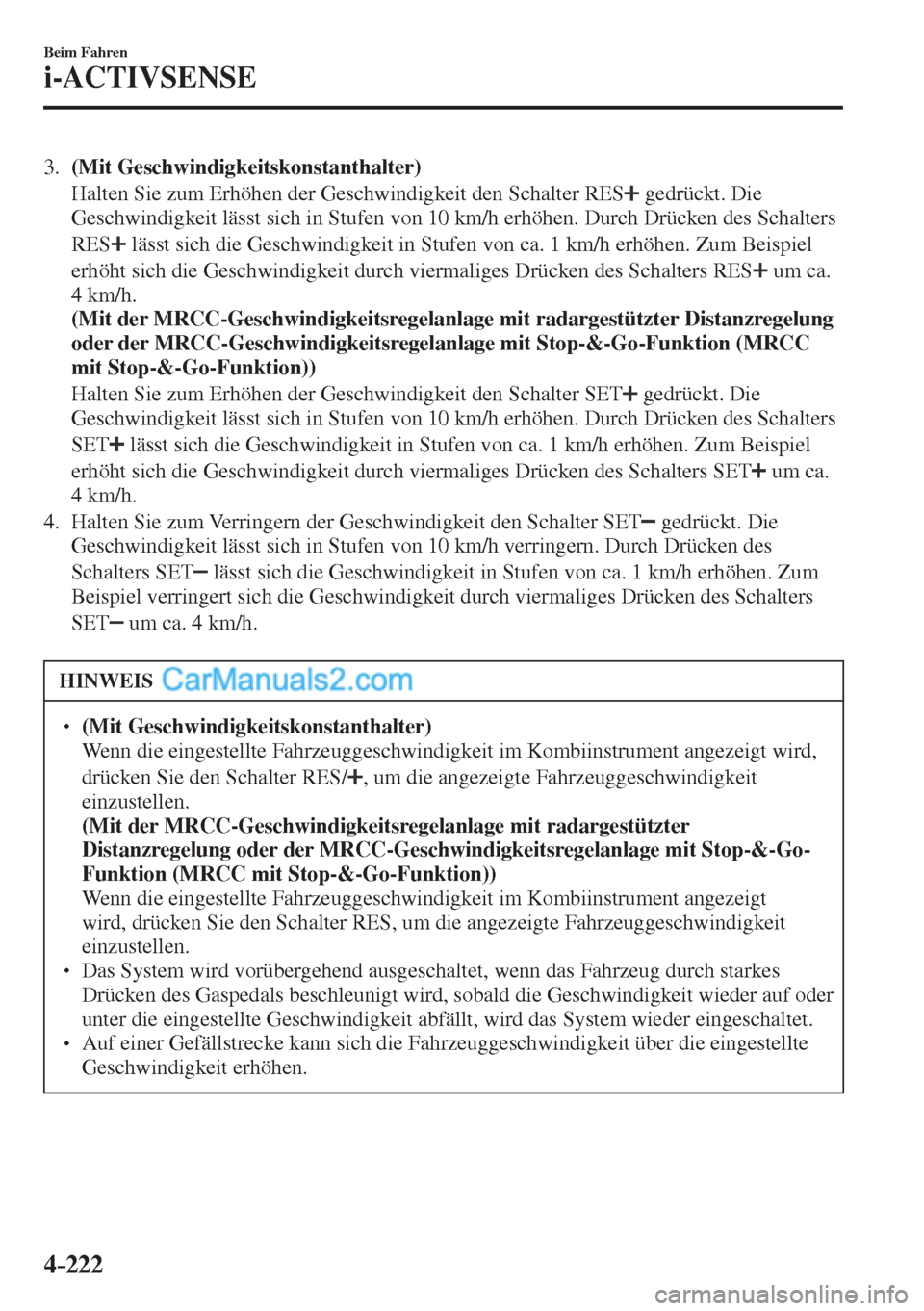

4–222
Beim Fahren
i-ACTIVSENSE
3. (Mit Geschwindigkeitskonstanthalter)
Halten Sie zum Erhöhen der Geschwindigkeit den Schalter RES
gedrückt. Die
Geschwindigkeit lässt sich in Stufen von 10 km/h erhöhen. Durch Drücken des Schalters
RES
lässt sich die Geschwindigkeit in Stufen von ca. 1 km/h erhöhen. Zum Beispiel
erhöht sich die Geschwindigkeit durch viermaliges Drücken des Schalters RES
um ca.
4 km/h.
(Mit der MRCC-Geschwindigkeitsregelanlage mit radargestützter Distanzregelung
oder der MRCC-Geschwindigkeitsregelanlage mit Stop-&-Go-Funktion (MRCC
mit Stop-&-Go-Funktion))
Halten Sie zum Erhöhen der Geschwindigkeit den Schalter SET
gedrückt. Die
Geschwindigkeit lässt sich in Stufen von 10 km/h erhöhen. Durch Drücken des Schalters
SET
lässt sich die Geschwindigkeit in Stufen von ca. 1 km/h erhöhen. Zum Beispiel
erhöht sich die Geschwindigkeit durch viermaliges Drücken des Schalters SET
um ca.
4 km/h.
4. Halten Sie zum Verringern der Geschwindigkeit den Schalter SET
gedrückt. Die
Geschwindigkeit lässt sich in Stufen von 10 km/h verringern. Durch Drücken des
Schalters SET
lässt sich die Geschwindigkeit in Stufen von ca. 1 km/h erhöhen. Zum
Beispiel verringert sich die Geschwindigkeit durch viermaliges Drücken des Schalters
SET
um ca. 4 km/h.
HINWEIS
  (Mit Geschwindigkeitskonstanthalter)  Wenn die eingestellte Fahrzeuggeschwindigkeit im Kombiinstrument angezeigt wird,
drücken Sie den Schalter RES /
, um die angezeigte Fahrzeuggeschwindigkeit
einzustellen.
 (Mit der MRCC-Geschwindigkeitsregelanlage mit radargestützter
Distanzregelung oder der MRCC-Geschwindigkeitsregelanlage mit Stop-&-Go-
Funktion (MRCC mit Stop-&-Go-Funktion))
 Wenn die eingestellte Fahrzeuggeschwindigkeit im Kombiinstrument angezeigt
wird, drücken Sie den Schalter RES , um die angezeigte Fahrzeuggeschwindigkeit
einzustellen.
  Das System wird vorübergehend ausgeschaltet, wenn das Fahrzeug durch starkes
Drücken des Gaspedals beschleunigt wird, sobald die Geschwindigkeit wieder auf oder
unter die eingestellte Geschwindigkeit abfällt, wird das System wieder eingeschaltet.
  Auf einer Gefällstrecke kann sich die Fahrzeuggeschwindigkeit über die eingestellte
Geschwindigkeit erhöhen.

4–223
Beim Fahren
i-ACTIVSENSE
Vorübergehendes Ausschalten des Systems
Das System wird vorübergehend ausgeschaltet (Betriebsbereitschaft), wenn bei angezeigtem
ASL eine der folgenden Bedienungen ausgeführt wird.



 Drücken des OFF/CAN -Schalters



 Starkes Drücken des Gaspedals

Mit Geschwindigkeitskonstanthalter
Drücken Sie den Schalter RES /
, um den Betrieb mit der vorher eingestellten
Geschwindigkeit wieder aufzunehmen. Das ASL-Display bleibt aktiv.
Mit der MRCC-Geschwindigkeitsregelanlage mit radargestützter Distanzregelung
oder der MRCC-Geschwindigkeitsregelanlage mit Stop-&-Go-Funktion (MRCC mit
Stop-&-Go-Funktion)
Drücken Sie den Schalter RES , um den Betrieb mit der vorher eingestellten
Geschwindigkeit wieder aufzunehmen. Das ASL-Display bleibt aktiv.
HINWEIS
  (Mit Geschwindigkeitskonstanthalter)  In der Betriebsbereitschaft, kann die Geschwindigkeit durch Drücken des Schalters
SET
eingestellt werden.  (Mit der MRCC-Geschwindigkeitsregelanlage mit radargestützter
Distanzregelung oder der MRCC-Geschwindigkeitsregelanlage mit Stop-&-Go-
Funktion (MRCC mit Stop-&-Go-Funktion))
 In der Betriebsbereitschaft, kann die Geschwindigkeit durch Drücken des Schalters
SET
oder SET eingestellt werden.   Der ASL wird durch eine Betätigung des Bremspedals nicht ausgeschaltet.

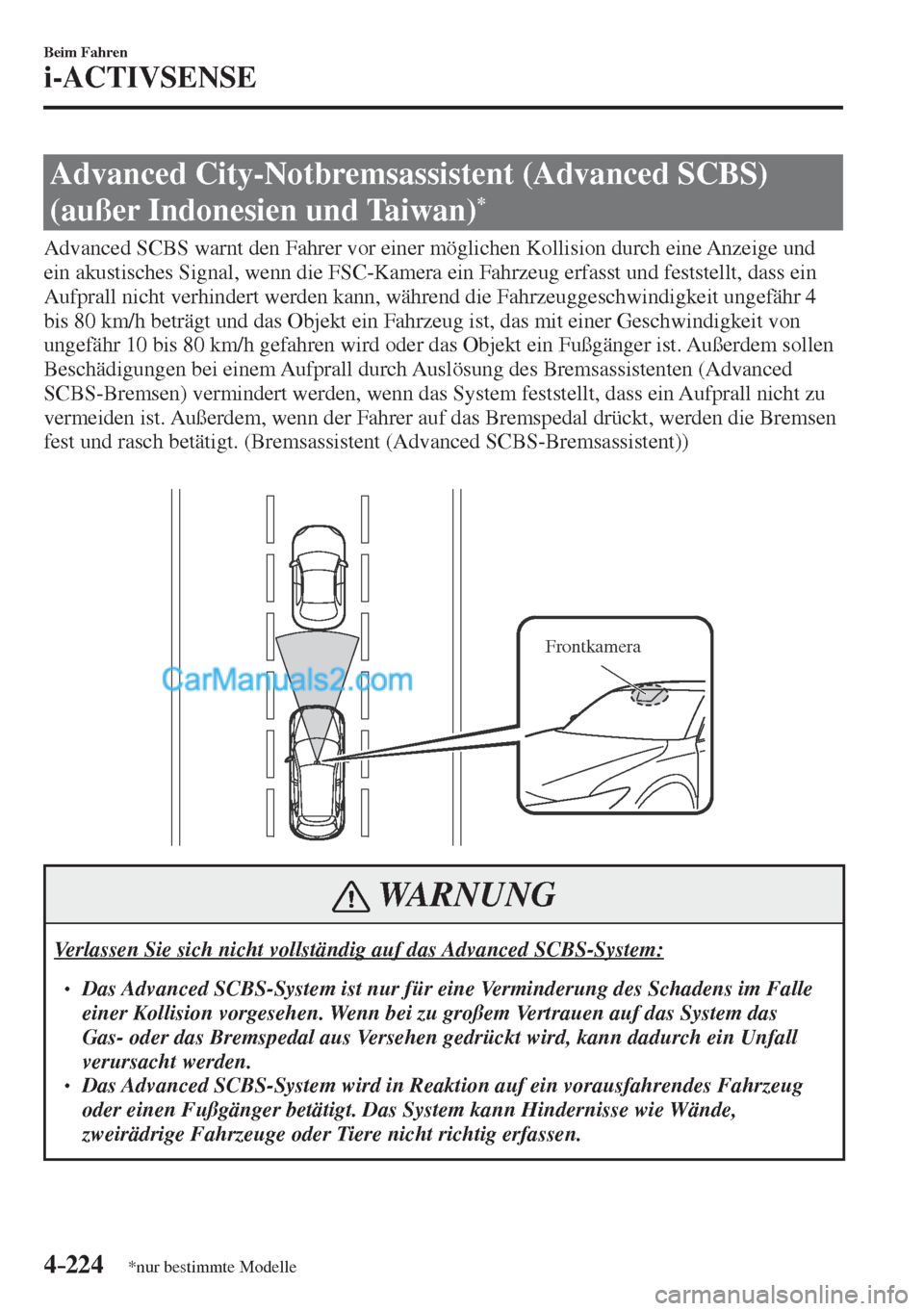

4–224
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
Advanced City-Notbremsassistent (Advanced SCBS)
(außer Indonesien und Taiwan)
*
Advanced SCBS warnt den Fahrer vor einer möglichen Kollision durch eine Anzeige und
ein akustisches Signal, wenn die FSC-Kamera ein Fahrzeug erfasst und feststellt, dass ein
Aufprall nicht verhindert werden kann, während die Fahrzeuggeschwindigkeit ungefähr 4
bis 80 km/h beträgt und das Objekt ein Fahrzeug ist, das mit einer Geschwindigkeit von
ungefähr 10 bis 80 km/h gefahren wird oder das Objekt ein Fußgänger ist. Außerdem sollen
Beschädigungen bei einem Aufprall durch Auslösung des Bremsassistenten (Advanced
SCBS-Bremsen) vermindert werden, wenn das System feststellt, dass ein Aufprall nicht zu
vermeiden ist. Außerdem, wenn der Fahrer auf das Bremspedal drückt, werden die Bremsen
fest und rasch betätigt. (Bremsassistent (Advanced SCBS-Bremsassistent))


Frontkamera

WARNUNG
Verlassen Sie sich nicht vollständig auf das Advanced SCBS-System:
 Das Advanced SCBS-System ist nur für eine Verminderung des Schadens im Falle
einer Kollision vorgesehen. Wenn bei zu großem Vertrauen auf das System das
Gas- oder das Bremspedal aus Versehen gedrückt wird, kann dadurch ein Unfall
verursacht werden.
  Das Advanced SCBS-System wird in Reaktion auf ein vorausfahrendes Fahrzeug
oder einen Fußgänger betätigt. Das System kann Hindernisse wie Wände,
zweirädrige Fahrzeuge oder Tiere nicht richtig erfassen.

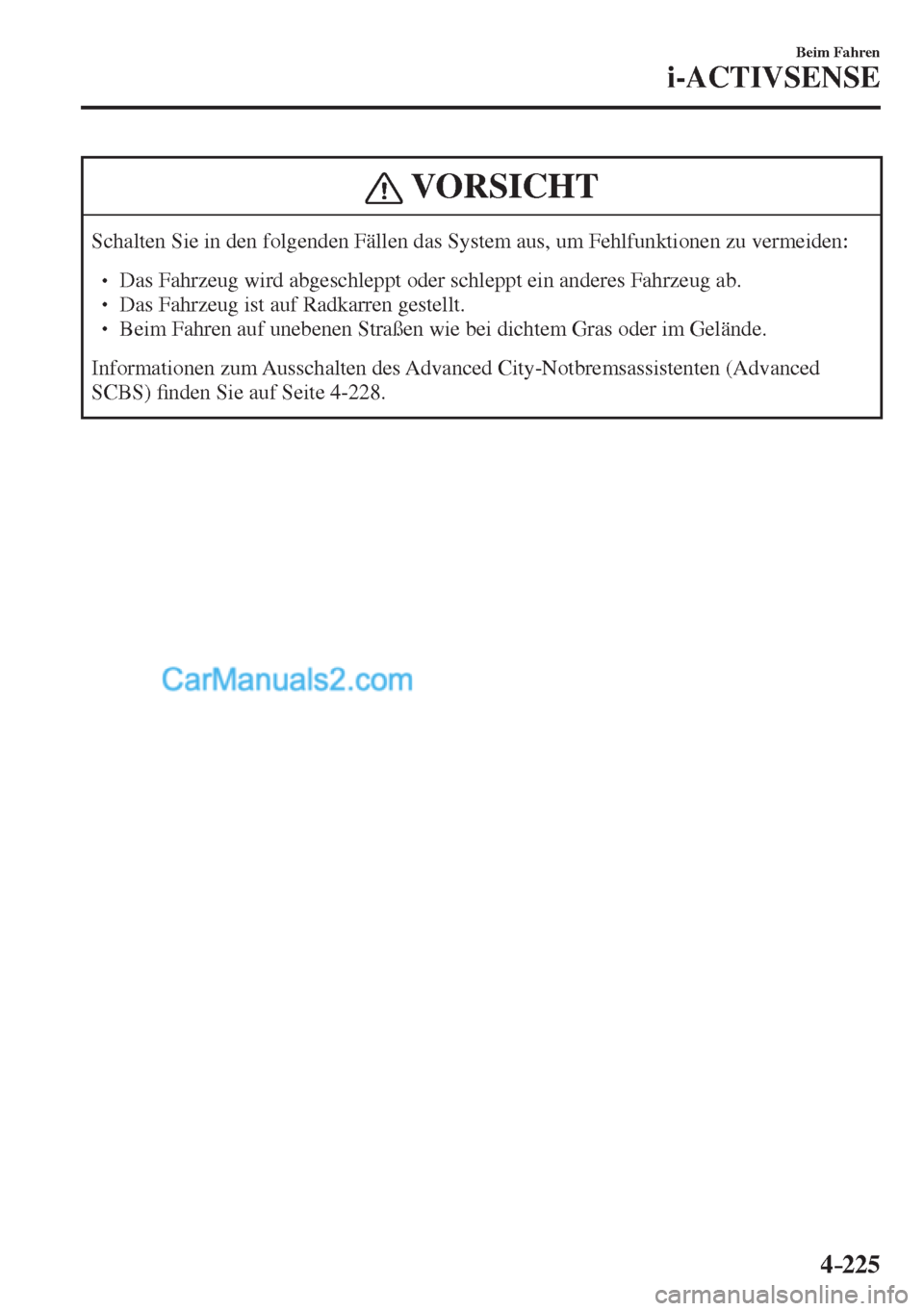

4–225
Beim Fahren
i-ACTIVSENSE
VORSICHT
Schalten Sie in den folgenden Fällen das System aus, um Fehlfunktionen zu vermeiden:
 Das Fahrzeug wird abgeschleppt oder schleppt ein anderes Fahrzeug ab.
 Das Fahrzeug ist auf Radkarren gestellt.
 Beim Fahren auf unebenen Straßen wie bei dichtem Gras oder im Gelände.
Informationen zum Ausschalten des Advanced City-Notbremsassistenten (Advanced
SCBS) ¿ nden Sie auf Seite 4-228 .
