2017 MAZDA MODEL CX-5 Betriebsanleitung (in German)

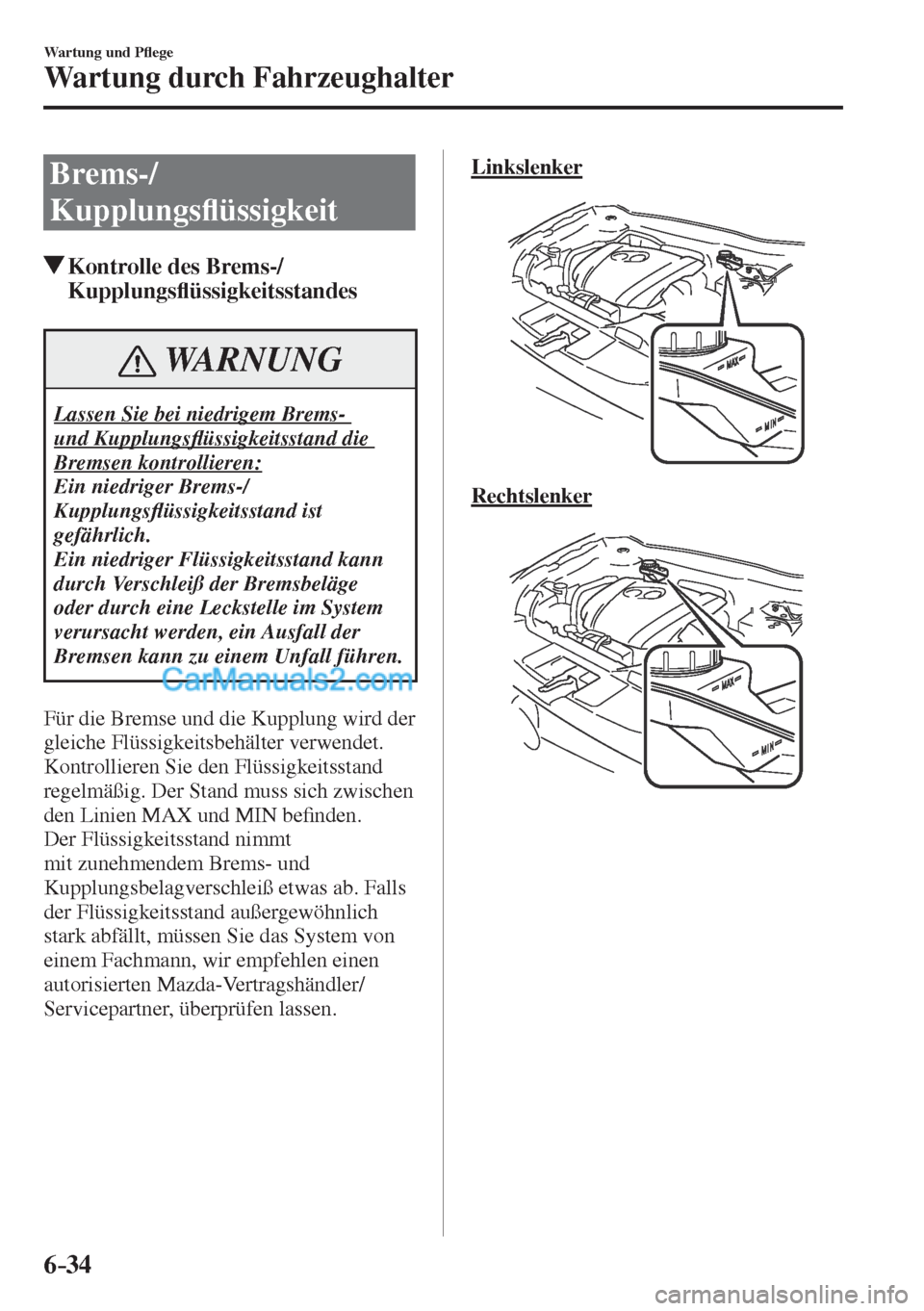

6–34
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Brems-/
KupplungsÀ üssigkeit
Kontrolle des Brems-/
KupplungsÀ üssigkeitsstandes
WARNUNG
Lassen Sie bei niedrigem Brems-
und KupplungsÀ üssigkeitsstand die
Bremsen kontrollieren:
Ein niedriger Brems-/
KupplungsÀ üssigkeitsstand ist
gefährlich.
Ein niedriger Flüssigkeitsstand kann
durch Verschleiß der Bremsbeläge
oder durch eine Leckstelle im System
verursacht werden, ein Ausfall der
Bremsen kann zu einem Unfall führen.

Für die Bremse und die Kupplung wird der
gleiche Flüssigkeitsbehälter verwendet.
Kontrollieren Sie den Flüssigkeitsstand
regelmäßig. Der Stand muss sich zwischen
den Linien MAX und MIN be¿ nden.
Der Flüssigkeitsstand nimmt
mit zunehmendem Brems- und
Kupplungsbelagverschleiß etwas ab. Falls
der Flüssigkeitsstand außergewöhnlich
stark abfällt, müssen Sie das System von
einem Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, überprüfen lassen.
Linkslenker


Rechtslenker

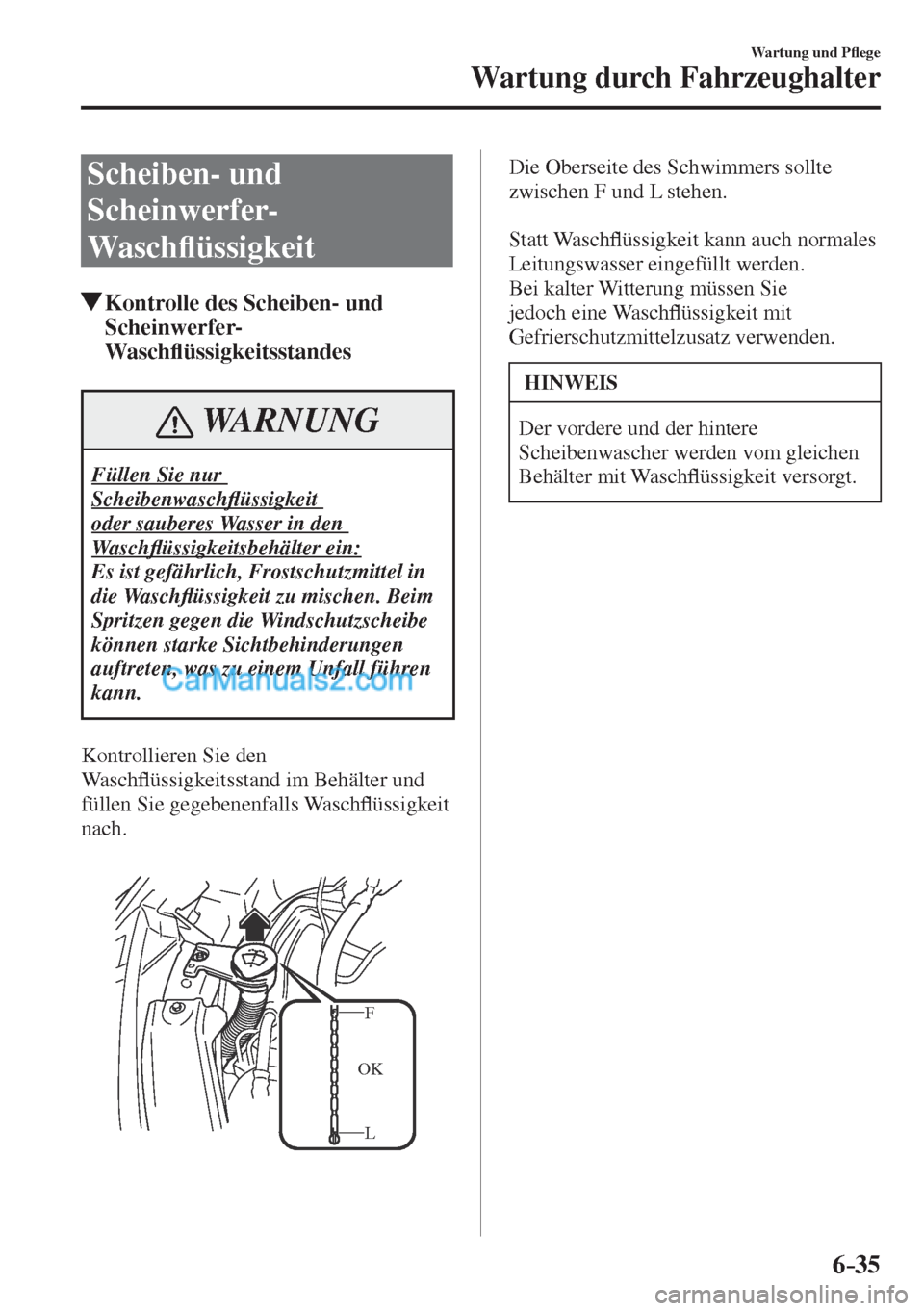

6–35
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Scheiben- und
Scheinwerfer-
Wa s c hÀ üssigkeit
Kontrolle des Scheiben- und
Scheinwerfer-
Wa s c hÀ üssigkeitsstandes
WARNUNG
Füllen Sie nur
ScheibenwaschÀ üssigkeit
oder sauberes Wasser in den
Wa s c hÀ üssigkeitsbehälter ein:
Es ist gefährlich, Frostschutzmittel in
die WaschÀ üssigkeit zu mischen. Beim
Spritzen gegen die Windschutzscheibe
können starke Sichtbehinderungen
auftreten, was zu einem Unfall führen
kann.
Kontrollieren Sie den
Wa s c hÀ üssigkeitsstand im Behälter und
füllen Sie gegebenenfalls WaschÀ üssigkeit
nach.


L F
OK Die Oberseite des Schwimmers sollte
zwischen F und L stehen.

Statt WaschÀ üssigkeit kann auch normales
Leitungswasser eingefüllt werden.
Bei kalter Witterung müssen Sie
jedoch eine WaschÀ üssigkeit mit
Gefrierschutzmittelzusatz verwenden.
HINWEIS
Der vordere und der hintere
Scheibenwascher werden vom gleichen
Behälter mit WaschÀ üssigkeit versorgt.

6–36
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Karosserieschmierung
Alle beweglichen Teile wie Tür- und
Motorhaubenscharniere und Schlösser
müssen bei jedem Motorölwechsel
geschmiert werden. Bei kaltem Wetter
müssen die Schlösser mit einem
kältebeständigen Schmiermittel behandelt
werden.

Kontrollieren Sie auch, ob die
Sicherheitsverriegelung der Motorhaube
richtig funktioniert; die Motorhaube
darf sich nach dem Betätigen des
Entriegelungszugs noch nicht vollständig
öffnen lassen.
Wischerblätter
VORSICHT
  Autowachs, wie es z.B. in
automatischen Waschanlagen
aufgetragen wird, kann zu
Schwierigkeiten beim Reinigen der
Scheiben mit den Scheibenwischern
führen.
  Verwenden Sie zum Reinigen
der Wischerblätter kein Benzin,
Kerosin, Farbverdünner oder andere
Lösungsmittel, um die Wischerblätter
nicht zu beschädigen.

6–37
Wartung und PÀ ege
Wartung durch Fahrzeughalter
VORSICHT

 Wenn sich der Wischerhebel in
der Position “AUTO” be¿ ndet und
die Zündung auf “ON” gestellt ist,
können die Scheibenwischer in
den folgenden Fällen automatisch
eingeschaltet werden:



 Falls die Windschutzscheibe über
dem Regensensor berührt wird,



 falls die Windschutzscheibe über
dem Regensensor mit einem Tuch
abgewischt wird,



 falls mit der Hand oder
einem Gegenstand auf die
Wischschutzscheibe geschlagen
wird,



 falls ein Schlag mit der Hand
oder einem Gegenstand vom
Fahrzeuginneren auf den
Regensensor einwirkt.
  Seien Sie vorsichtig, dass Sie sich die
Hände und Finger nicht einklemmen,
weil eine Verletzungsgefahr besteht
und die Wischer beschädigt werden
können. Achten Sie darauf, beim
Waschen oder Warten des Fahrzeugs
den Wischerhebel in die Position
“OFF” zu stellen.
Die Scheibenwischerwirkung wird
durch eine verschmutzte Scheibe oder
verschmutzte Wischerblätter herabgesetzt.
Die hauptsächlichen Verschmutzungen
bestehen aus Insektenrückständen,
Baumsäften und Wachsrückständen von
automatischen Waschanlagen.
Falls die Scheibe mit den
Scheibenwischern nicht mehr genügend
gereinigt werden kann, müssen Sie die
Scheibe und die Wischerblätter mit einem
Reinigungsmittel oder einer milden
Seifenlösung reinigen. Wiederholen Sie
gegebenenfalls das Reinigen.
Ersetzen der
Scheibenwischerblätter oder
Gummis
Falls die Scheibe nicht mehr genügend
gereinigt wird, sind die Wischerblätter
abgenutzt oder gerissen.
Ersetzen Sie in diesem Fall die
Wischerblätter.
VORSICHT
  Bewegen Sie den Wischerarm nicht
mit der Hand, weil er beschädigt
werden kann.
  Biegen Sie beim Ersetzen des
Scheibenwischerblattes nicht
unnötig den Wischergummi. Die
Metallversteifung im Blatt kann sich
dabei sonst verformen, sodass die
Wischbewegungen nicht mehr richtig
ausgeführt werden.

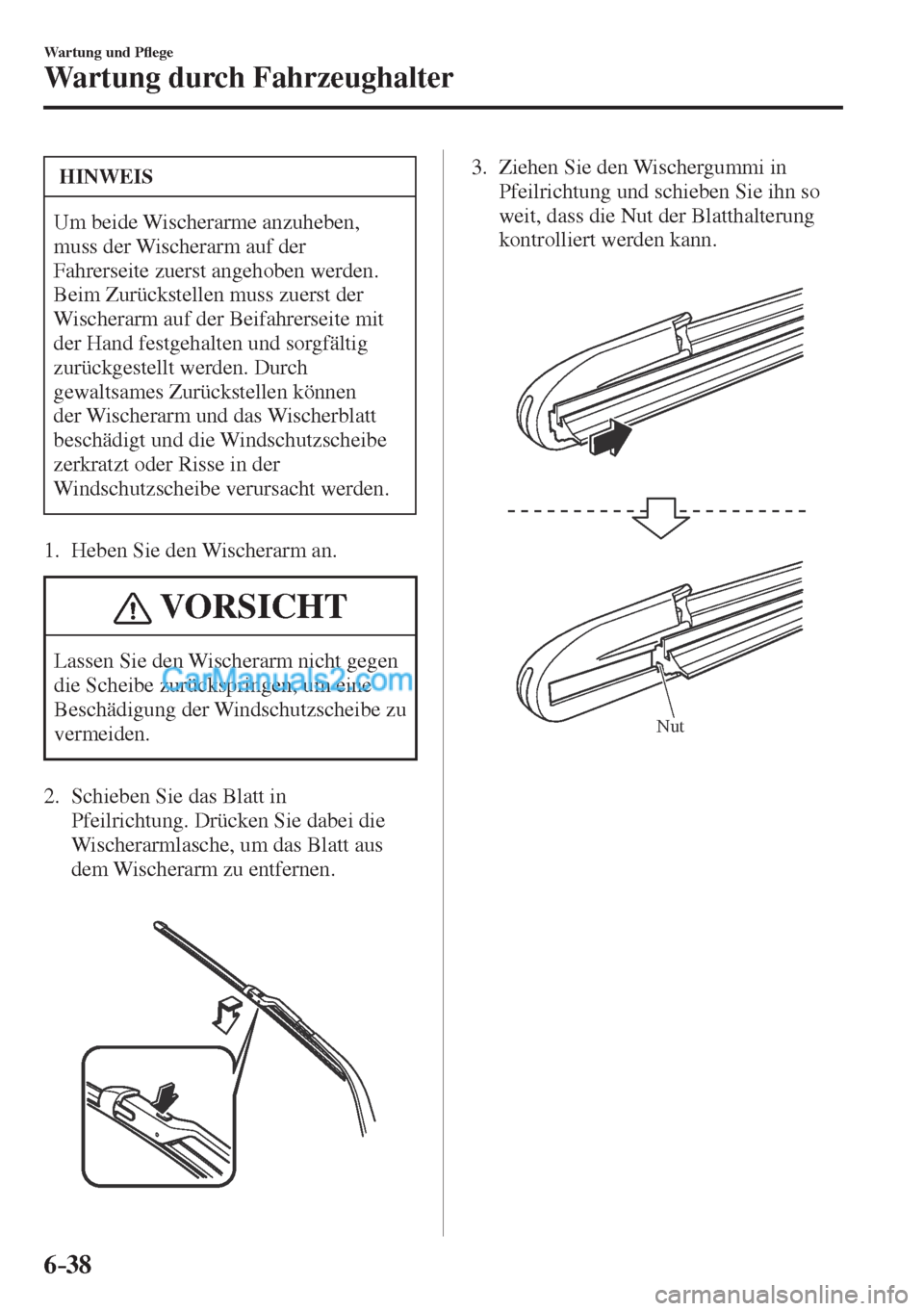

6–38
Wartung und PÀ ege
Wartung durch Fahrzeughalter
HINWEIS
Um beide Wischerarme anzuheben,
muss der Wischerarm auf der
Fahrerseite zuerst angehoben werden.
Beim Zurückstellen muss zuerst der
Wischerarm auf der Beifahrerseite mit
der Hand festgehalten und sorgfältig
zurückgestellt werden. Durch
gewaltsames Zurückstellen können
der Wischerarm und das Wischerblatt
beschädigt und die Windschutzscheibe
zerkratzt oder Risse in der
Windschutzscheibe verursacht werden.
1. Heben Sie den Wischerarm an.
VORSICHT
Lassen Sie den Wischerarm nicht gegen
die Scheibe zurückspringen, um eine
Beschädigung der Windschutzscheibe zu
vermeiden.
2. Schieben Sie das Blatt in
Pfeilrichtung. Drücken Sie dabei die
Wischerarmlasche, um das Blatt aus
dem Wischerarm zu entfernen.


3. Ziehen Sie den Wischergummi in
Pfeilrichtung und schieben Sie ihn so
weit, dass die Nut der Blatthalterung
kontrolliert werden kann.


Nut

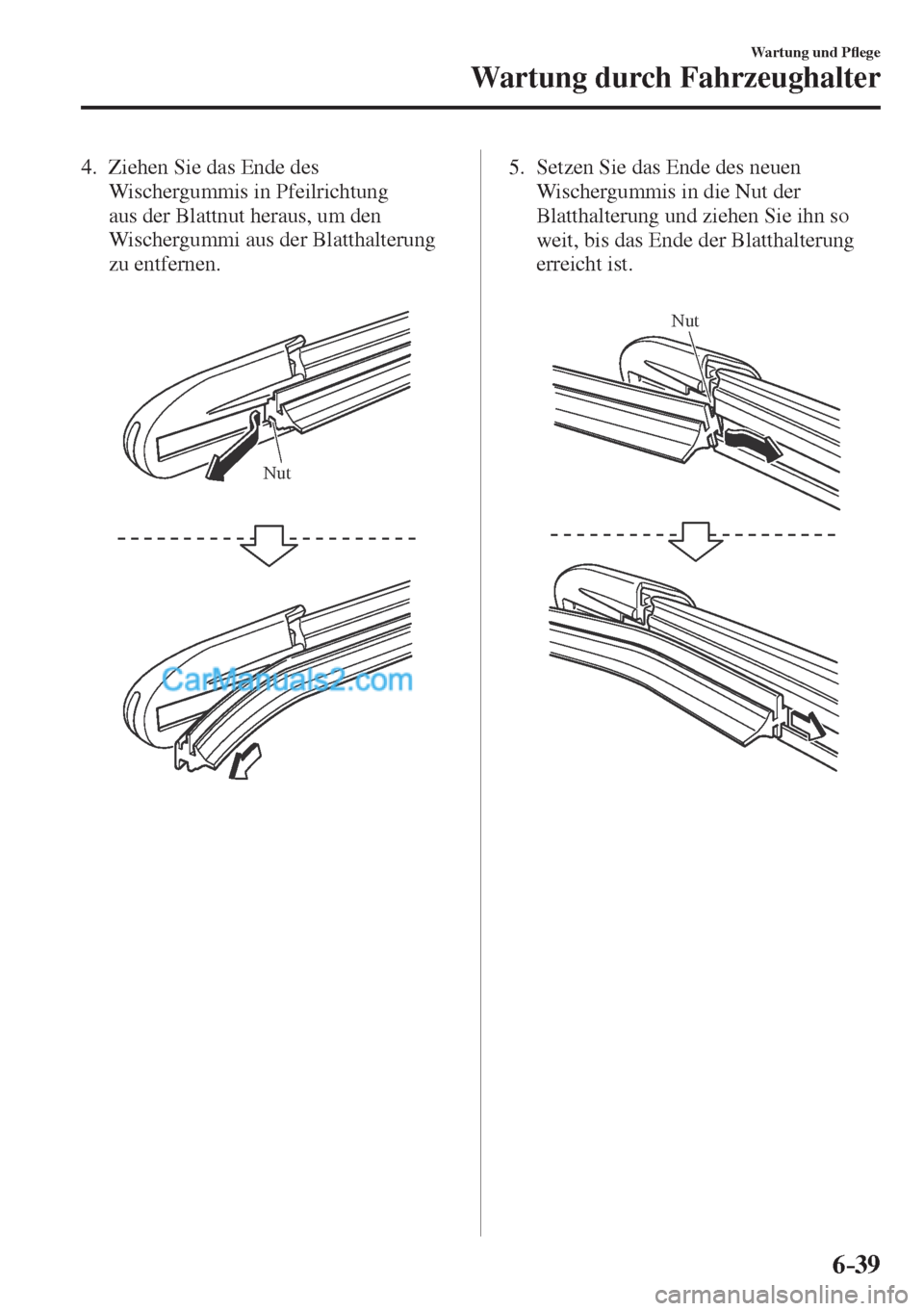

6–39
Wartung und PÀ ege
Wartung durch Fahrzeughalter
4. Ziehen Sie das Ende des
Wischergummis in Pfeilrichtung
aus der Blattnut heraus, um den
Wischergummi aus der Blatthalterung
zu entfernen.


Nut
5. Setzen Sie das Ende des neuen
Wischergummis in die Nut der
Blatthalterung und ziehen Sie ihn so
weit, bis das Ende der Blatthalterung
erreicht ist.


Nut

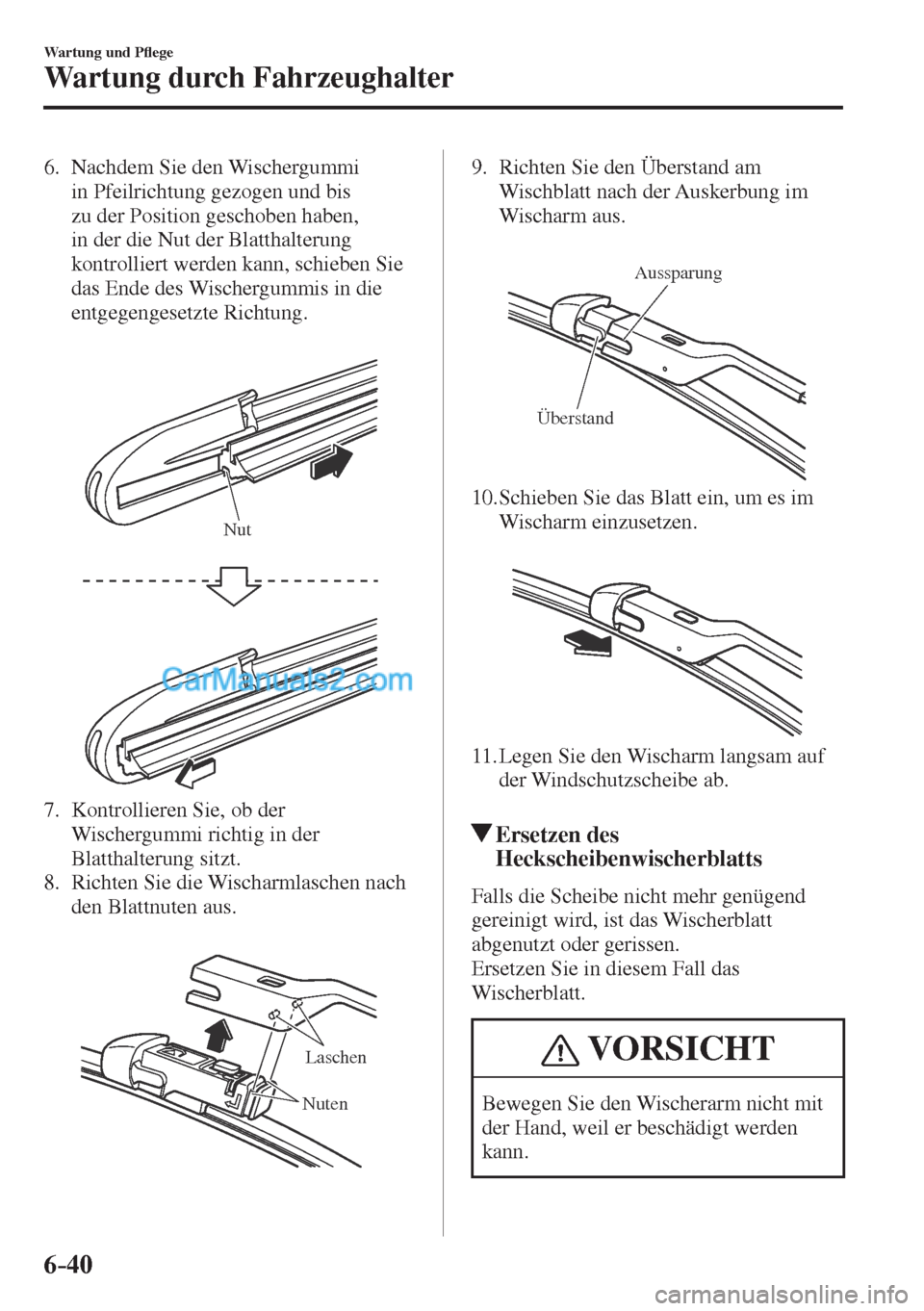

6–40
Wartung und PÀ ege
Wartung durch Fahrzeughalter
6. Nachdem Sie den Wischergummi
in Pfeilrichtung gezogen und bis
zu der Position geschoben haben,
in der die Nut der Blatthalterung
kontrolliert werden kann, schieben Sie
das Ende des Wischergummis in die
entgegengesetzte Richtung.


Nut

7. Kontrollieren Sie, ob der
Wischergummi richtig in der
Blatthalterung sitzt.
8. Richten Sie die Wischarmlaschen nach
den Blattnuten aus.


Laschen
Nuten
9. Richten Sie den Überstand am
Wischblatt nach der Auskerbung im
Wischarm aus.


Aussparung
Überstand

10. Schieben Sie das Blatt ein, um es im
Wischarm einzusetzen.



11. Legen Sie den Wischarm langsam auf
der Windschutzscheibe ab.

Ersetzen des
Heckscheibenwischerblatts
Falls die Scheibe nicht mehr genügend
gereinigt wird, ist das Wischerblatt
abgenutzt oder gerissen.
Ersetzen Sie in diesem Fall das
Wischerblatt.
VORSICHT
Bewegen Sie den Wischerarm nicht mit
der Hand, weil er beschädigt werden
kann.

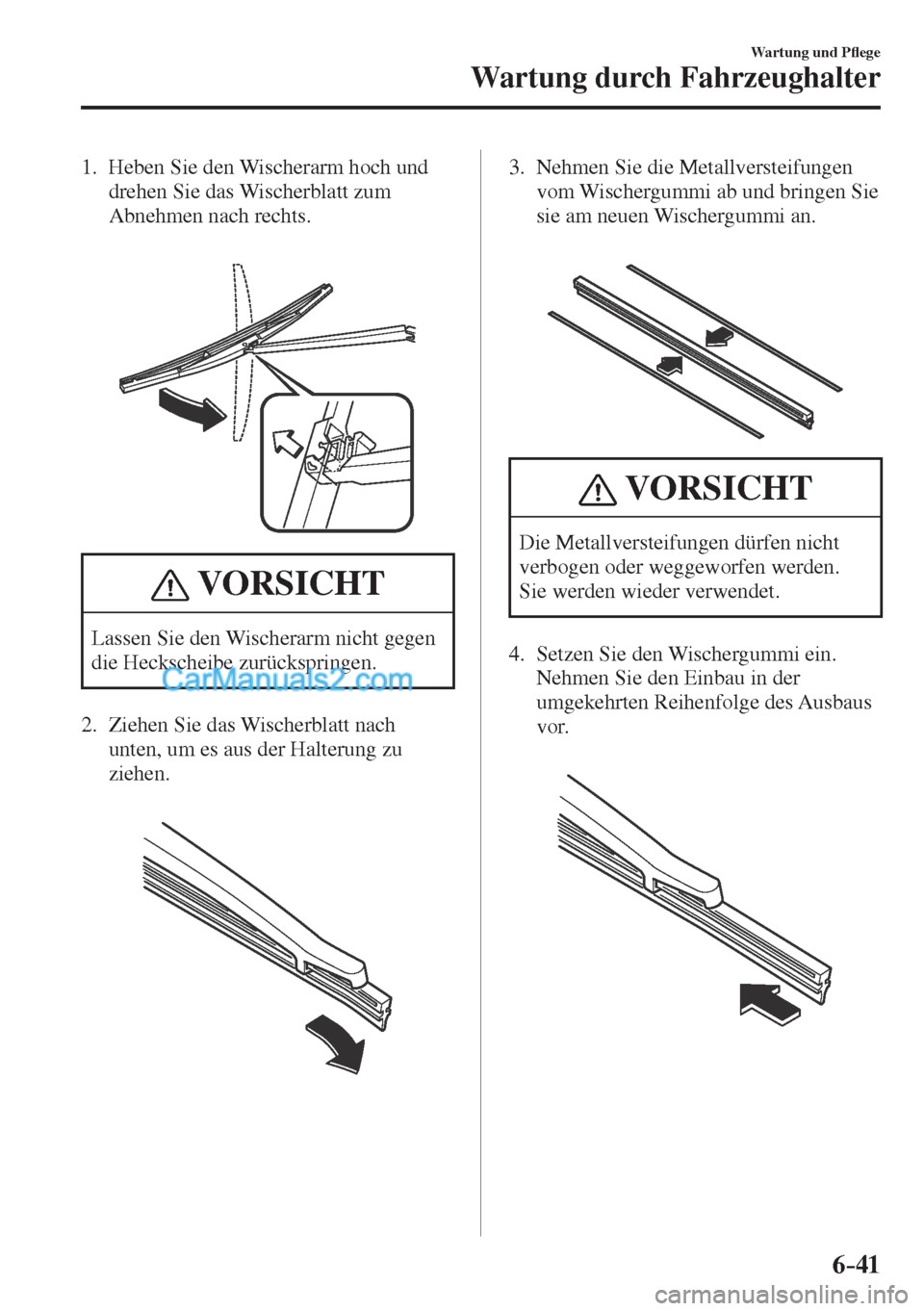

6–41
Wartung und PÀ ege
Wartung durch Fahrzeughalter
1. Heben Sie den Wischerarm hoch und
drehen Sie das Wischerblatt zum
Abnehmen nach rechts.



VORSICHT
Lassen Sie den Wischerarm nicht gegen
die Heckscheibe zurückspringen.
2. Ziehen Sie das Wischerblatt nach
unten, um es aus der Halterung zu
ziehen.


3. Nehmen Sie die Metallversteifungen
vom Wischergummi ab und bringen Sie
sie am neuen Wischergummi an.



VORSICHT
Die Metallversteifungen dürfen nicht
verbogen oder weggeworfen werden.
Sie werden wieder verwendet.
4. Setzen Sie den Wischergummi ein.
Nehmen Sie den Einbau in der
umgekehrten Reihenfolge des Ausbaus
vor.
