2023 TOYOTA RAV4 Manuale duso (in Italian)

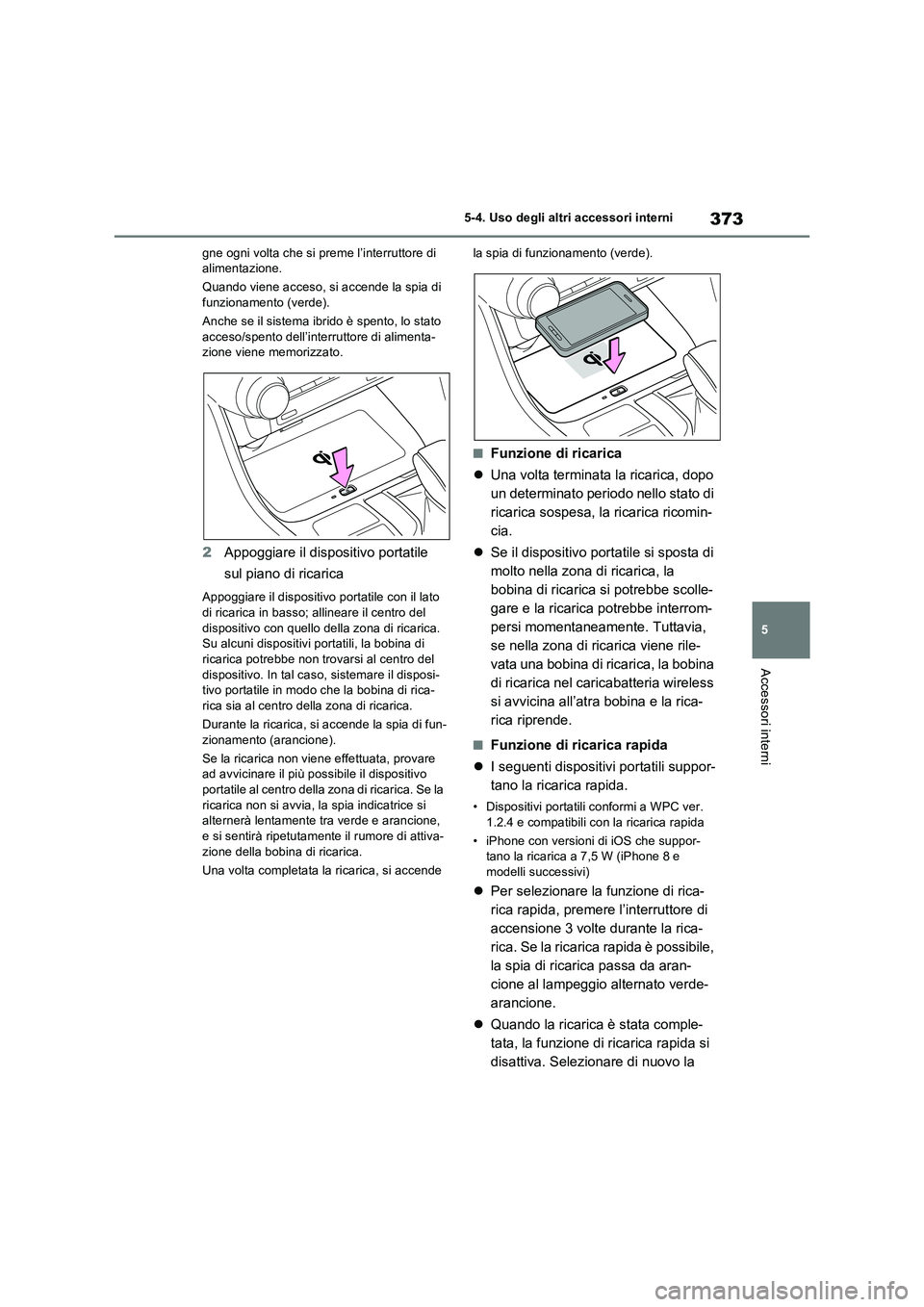

373
5 5-4. Uso degli altri accessori interni
Accessori interni
gne ogni volta che si preme l’interruttore di
alimentazione.
Quando viene acceso, si accende la spia di
funzionamento (verde).
Anche se il sistema ibrido è spento, lo stato
acceso/spento dell’interruttore di alimenta-
zione viene memorizzato.
2Appoggiare il dispositivo portatile
sul piano di ricarica
Appoggiare il dispositivo portatile con il lato
di ricarica in basso; allineare il centro del
dispositivo con quello della zona di ricarica.
Su alcuni dispositivi portatili, la bobina di
ricarica potrebbe non trovarsi al centro del
dispositivo. In tal caso, sistemare il disposi-
tivo portatile in modo che la bobina di rica-
rica sia al centro della zona di ricarica.
Durante la ricarica, si accende la spia di fun-
zionamento (arancione).
Se la ricarica non viene effettuata, provare
ad avvicinare il più possibile il dispositivo
portatile al centro della zona di ricarica. Se la
ricarica non si avvia, la spia indicatrice si
alternerà lentamente tra verde e arancione,
e si sentirà ripetutamente il rumore di attiva-
zione della bobina di ricarica.
Una volta completata la ricarica, si accende la spia di funzionamento (verde).
■Funzione di ricarica
Una volta terminata la ricarica, dopo
un determinato periodo nello stato di
ricarica sospesa, la ricarica ricomin-
cia.
Se il dispositivo portatile si sposta di
molto nella zona di ricarica, la
bobina di ricarica si potrebbe scolle-
gare e la ricarica potrebbe interrom-
persi momentaneamente. Tuttavia,
se nella zona di ricarica viene rile-
vata una bobina di ricarica, la bobina
di ricarica nel caricabatteria wireless
si avvicina all’atra bobina e la rica-
rica riprende.
■Funzione di ricarica rapida
I seguenti dispositivi portatili suppor-
tano la ricarica rapida.
• Dispositivi portatili conformi a WPC ver.
1.2.4 e compatibili con la ricarica rapida
• iPhone con versioni di iOS che suppor-
tano la ricarica a 7,5 W (iPhone 8 e
modelli successivi)
Per selezionare la funzione di rica-
rica rapida, premere l’interruttore di
accensione 3 volte durante la rica-
rica. Se la ricarica rapida è possibile,
la spia di ricarica passa da aran-
cione al lampeggio alternato verde-
arancione.
Quando la ricarica è stata comple-
tata, la funzione di ricarica rapida si
disattiva. Selezionare di nuovo la

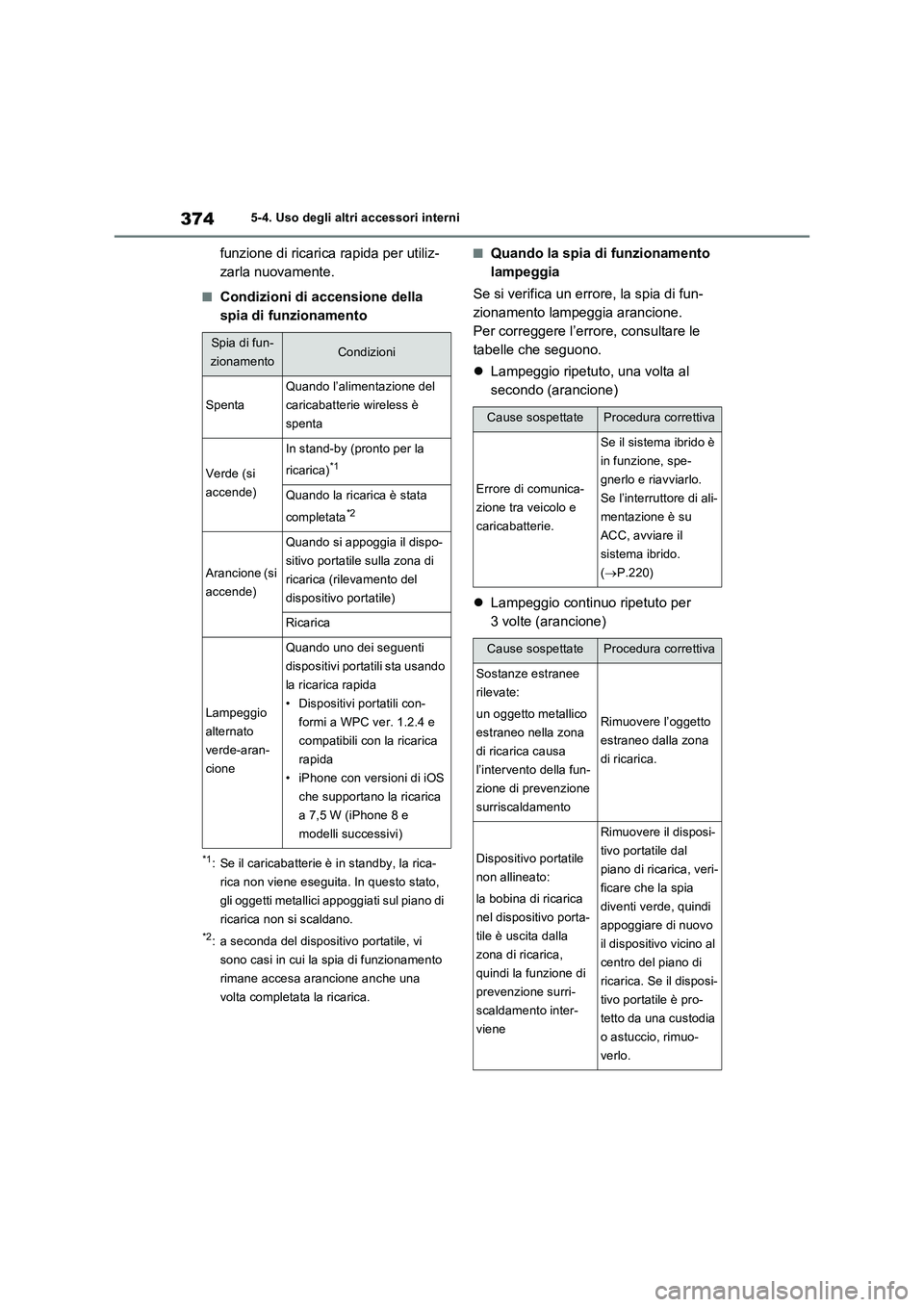

3745-4. Uso degli altri accessori interni
funzione di ricarica rapida per utiliz-
zarla nuovamente.
■Condizioni di accensione della
spia di funzionamento
*1: Se il caricabatterie è in standby, la rica-
rica non viene eseguita. In questo stato,
gli oggetti metallici appoggiati sul piano di
ricarica non si scaldano.
*2: a seconda del dispositivo portatile, vi
sono casi in cui la spia di funzionamento
rimane accesa arancione anche una
volta completata la ricarica.
■Quando la spia di funzionamento
lampeggia
Se si verifica un errore, la spia di fun-
zionamento lampeggia arancione.
Per correggere l’errore, consultare le
tabelle che seguono.
Lampeggio ripetuto, una volta al
secondo (arancione)
Lampeggio continuo ripetuto per
3 volte (arancione)
Spia di fun-
zionamentoCondizioni
Spenta
Quando l’alimentazione del
caricabatterie wireless è
spenta
Verde (si
accende)
In stand-by (pronto per la
ricarica)
*1
Quando la ricarica è stata
completata
*2
Arancione (si
accende)
Quando si appoggia il dispo-
sitivo portatile sulla zona di
ricarica (rilevamento del
dispositivo portatile)
Ricarica
Lampeggio
alternato
verde-aran-
cione
Quando uno dei seguenti
dispositivi portatili sta usando
la ricarica rapida
• Dispositivi portatili con-
formi a WPC ver. 1.2.4 e
compatibili con la ricarica
rapida
• iPhone con versioni di iOS
che supportano la ricarica
a 7,5 W (iPhone 8 e
modelli successivi)
Cause sospettateProcedura correttiva
Errore di comunica-
zione tra veicolo e
caricabatterie.
Se il sistema ibrido è
in funzione, spe-
gnerlo e riavviarlo.
Se l’interruttore di ali-
mentazione è su
ACC, avviare il
sistema ibrido.
(P.220)
Cause sospettateProcedura correttiva
Sostanze estranee
rilevate:
un oggetto metallico
estraneo nella zona
di ricarica causa
l’intervento della fun-
zione di prevenzione
surriscaldamento
Rimuovere l’oggetto
estraneo dalla zona
di ricarica.
Dispositivo portatile
non allineato:
la bobina di ricarica
nel dispositivo porta-
tile è uscita dalla
zona di ricarica,
quindi la funzione di
prevenzione surri-
scaldamento inter-
viene
Rimuovere il disposi-
tivo portatile dal
piano di ricarica, veri-
ficare che la spia
diventi verde, quindi
appoggiare di nuovo
il dispositivo vicino al
centro del piano di
ricarica. Se il disposi-
tivo portatile è pro-
tetto da una custodia
o astuccio, rimuo-
verlo.

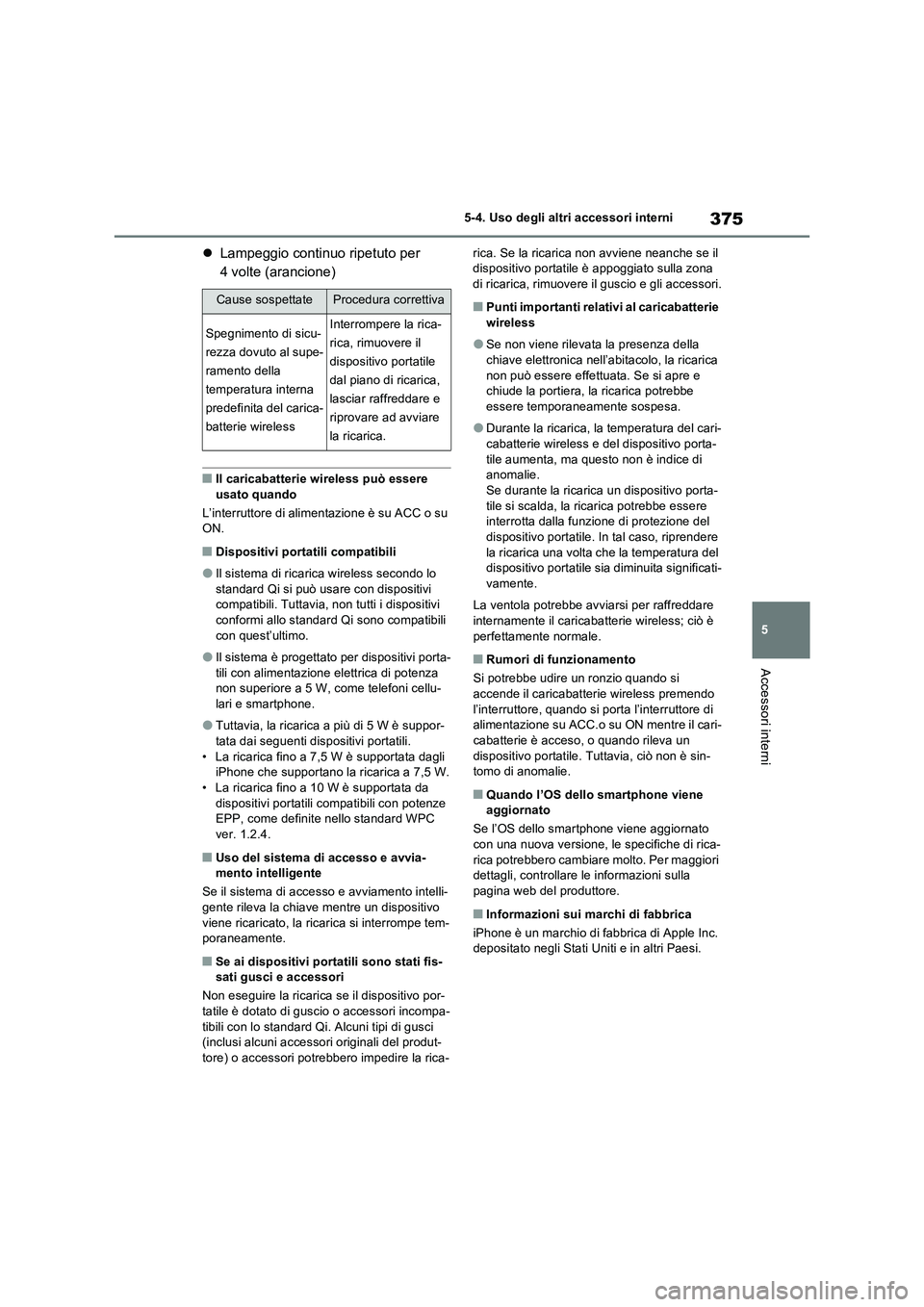

375
5 5-4. Uso degli altri accessori interni
Accessori interni
Lampeggio continuo ripetuto per
4 volte (arancione)
■Il caricabatterie wireless può essere
usato quando
L’interruttore di alimentazione è su ACC o su
ON.
■Dispositivi portatili compatibili
●Il sistema di ricarica wireless secondo lo
standard Qi si può usare con dispositivi
compatibili. Tuttavia, non tutti i dispositivi
conformi allo standard Qi sono compatibili
con quest’ultimo.
●Il sistema è progettato per dispositivi porta-
tili con alimentazione elettrica di potenza
non superiore a 5 W, come telefoni cellu-
lari e smartphone.
●Tuttavia, la ricarica a più di 5 W è suppor-
tata dai seguenti dispositivi portatili.
• La ricarica fino a 7,5 W è supportata dagli
iPhone che supportano la ricarica a 7,5 W.
• La ricarica fino a 10 W è supportata da
dispositivi portatili compatibili con potenze
EPP, come definite nello standard WPC
ver. 1.2.4.
■Uso del sistema di accesso e avvia-
mento intelligente
Se il sistema di accesso e avviamento intelli-
gente rileva la chiave mentre un dispositivo
viene ricaricato, la ricarica si interrompe tem-
poraneamente.
■Se ai dispositivi portatili sono stati fis-
sati gusci e accessori
Non eseguire la ricarica se il dispositivo por-
tatile è dotato di guscio o accessori incompa-
tibili con lo standard Qi. Alcuni tipi di gusci
(inclusi alcuni accessori originali del produt-
tore) o accessori potrebbero impedire la rica-rica. Se la ricarica non avviene neanche se il
dispositivo portatile è appoggiato sulla zona
di ricarica, rimuovere il guscio e gli accessori.
■Punti importanti relativi al caricabatterie
wireless
●Se non viene rilevata la presenza della
chiave elettronica nell’abitacolo, la ricarica
non può essere effettuata. Se si apre e
chiude la portiera, la ricarica potrebbe
essere temporaneamente sospesa.
●Durante la ricarica, la temperatura del cari-
cabatterie wireless e del dispositivo porta-
tile aumenta, ma questo non è indice di
anomalie.
Se durante la ricarica un dispositivo porta-
tile si scalda, la ricarica potrebbe essere
interrotta dalla funzione di protezione del
dispositivo portatile. In tal caso, riprendere
la ricarica una volta che la temperatura del
dispositivo portatile sia diminuita significati-
vamente.
La ventola potrebbe avviarsi per raffreddare
internamente il caricabatterie wireless; ciò è
perfettamente normale.
■Rumori di funzionamento
Si potrebbe udire un ronzio quando si
accende il caricabatterie wireless premendo
l’interruttore, quando si porta l’interruttore di
alimentazione su ACC.o su ON mentre il cari-
cabatterie è acceso, o quando rileva un
dispositivo portatile. Tuttavia, ciò non è sin-
tomo di anomalie.
■Quando l’OS dello smartphone viene
aggiornato
Se l’OS dello smartphone viene aggiornato
con una nuova versione, le specifiche di rica-
rica potrebbero cambiare molto. Per maggiori
dettagli, controllare le informazioni sulla
pagina web del produttore.
■Informazioni sui marchi di fabbrica
iPhone è un marchio di fabbrica di Apple Inc.
depositato negli Stati Uniti e in altri Paesi.
Cause sospettateProcedura correttiva
Spegnimento di sicu-
rezza dovuto al supe-
ramento della
temperatura interna
predefinita del carica-
batterie wirelessInterrompere la rica-
rica, rimuovere il
dispositivo portatile
dal piano di ricarica,
lasciar raffreddare e
riprovare ad avviare
la ricarica.

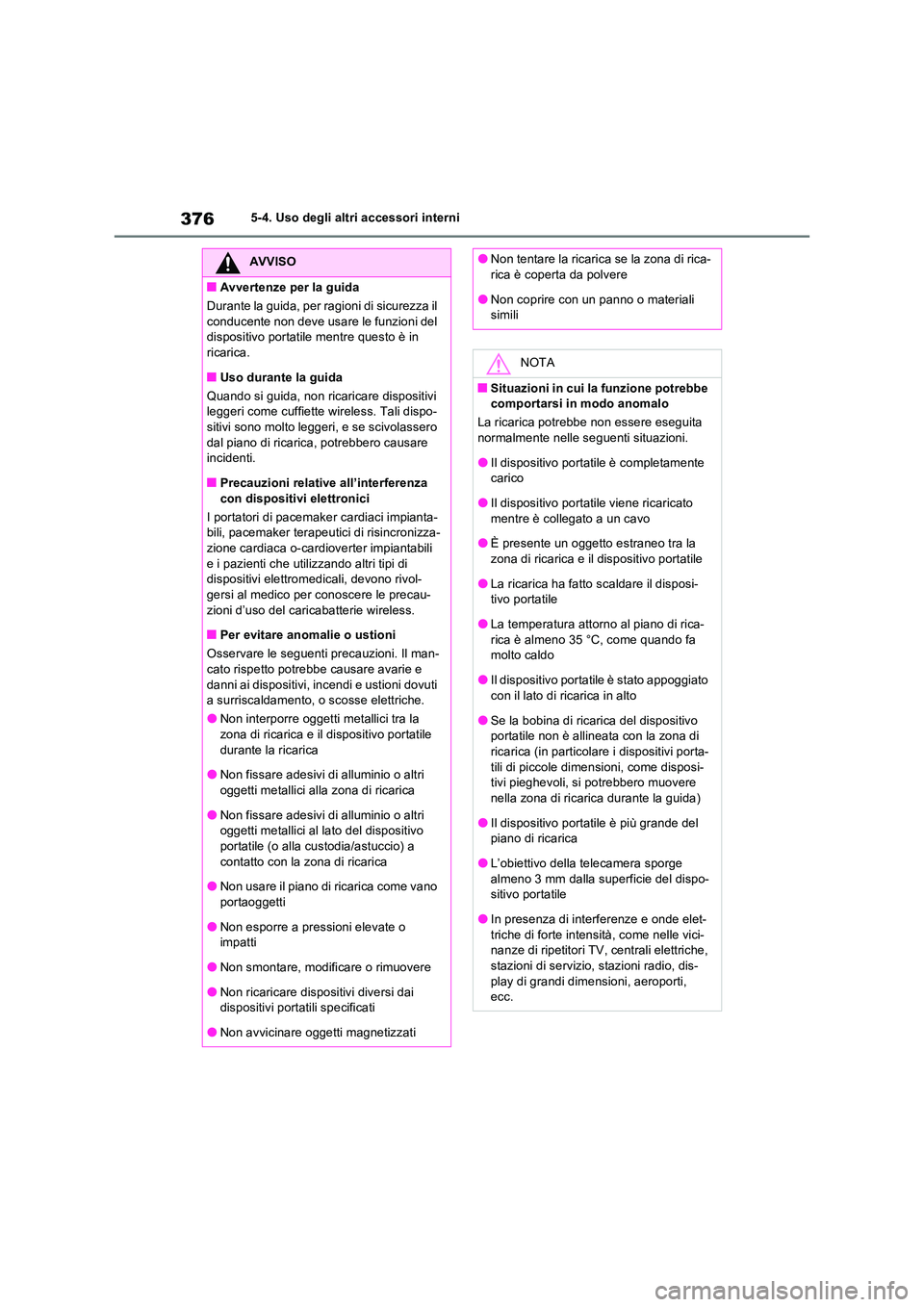

3765-4. Uso degli altri accessori interni
AVVISO
■Avvertenze per la guida
Durante la guida, per ragioni di sicurezza il
conducente non deve usare le funzioni del dispositivo portatile mentre questo è in ricarica.
■Uso durante la guida
Quando si guida, non ricaricare dispositivi leggeri come cuffiette wireless. Tali dispo-sitivi sono molto leggeri, e se scivolassero
dal piano di ricarica, potrebbero causare incidenti.
■Precauzioni relative all’interferenza
con dispositivi elettronici
I portatori di pacemaker cardiaci impianta- bili, pacemaker terapeutici di risincronizza-zione cardiaca o-cardioverter impiantabili
e i pazienti che utilizzando altri tipi di dispositivi elettromedicali, devono rivol-gersi al medico per conoscere le precau-
zioni d’uso del caricabatterie wireless.
■Per evitare anomalie o ustioni
Osservare le seguenti precauzioni. Il man- cato rispetto potrebbe causare avarie e
danni ai dispositivi, incendi e ustioni dovuti a surriscaldamento, o scosse elettriche.
●Non interporre oggetti metallici tra la
zona di ricarica e il dispositivo portatile durante la ricarica
●Non fissare adesivi di alluminio o altri
oggetti metallici alla zona di ricarica
●Non fissare adesivi di alluminio o altri oggetti metallici al lato del dispositivo
portatile (o alla custodia/astuccio) a contatto con la zona di ricarica
●Non usare il piano di ricarica come vano
portaoggetti
●Non esporre a pressioni elevate o impatti
●Non smontare, modificare o rimuovere
●Non ricaricare dispositivi diversi dai dispositivi portatili specificati
●Non avvicinare oggetti magnetizzati
●Non tentare la ricarica se la zona di rica-rica è coperta da polvere
●Non coprire con un panno o materiali simili
NOTA
■Situazioni in cui la funzione potrebbe comportarsi in modo anomalo
La ricarica potrebbe non essere eseguita
normalmente nelle seguenti situazioni.
●Il dispositivo portatile è completamente carico
●Il dispositivo portatile viene ricaricato mentre è collegato a un cavo
●È presente un oggetto estraneo tra la
zona di ricarica e il dispositivo portatile
●La ricarica ha fatto scaldare il disposi- tivo portatile
●La temperatura attorno al piano di rica-rica è almeno 35 °C, come quando fa molto caldo
●Il dispositivo portatile è stato appoggiato con il lato di ricarica in alto
●Se la bobina di ricarica del dispositivo portatile non è allineata con la zona di ricarica (in particolare i dispositivi porta-
tili di piccole dimensioni, come disposi- tivi pieghevoli, si potrebbero muovere nella zona di ricarica durante la guida)
●Il dispositivo portatile è più grande del piano di ricarica
●L’obiettivo della telecamera sporge
almeno 3 mm dalla superficie del dispo- sitivo portatile
●In presenza di interferenze e onde elet-
triche di forte intensità, come nelle vici- nanze di ripetitori TV, centrali elettriche, stazioni di servizio, stazioni radio, dis-
play di grandi dimensioni, aeroporti, ecc.

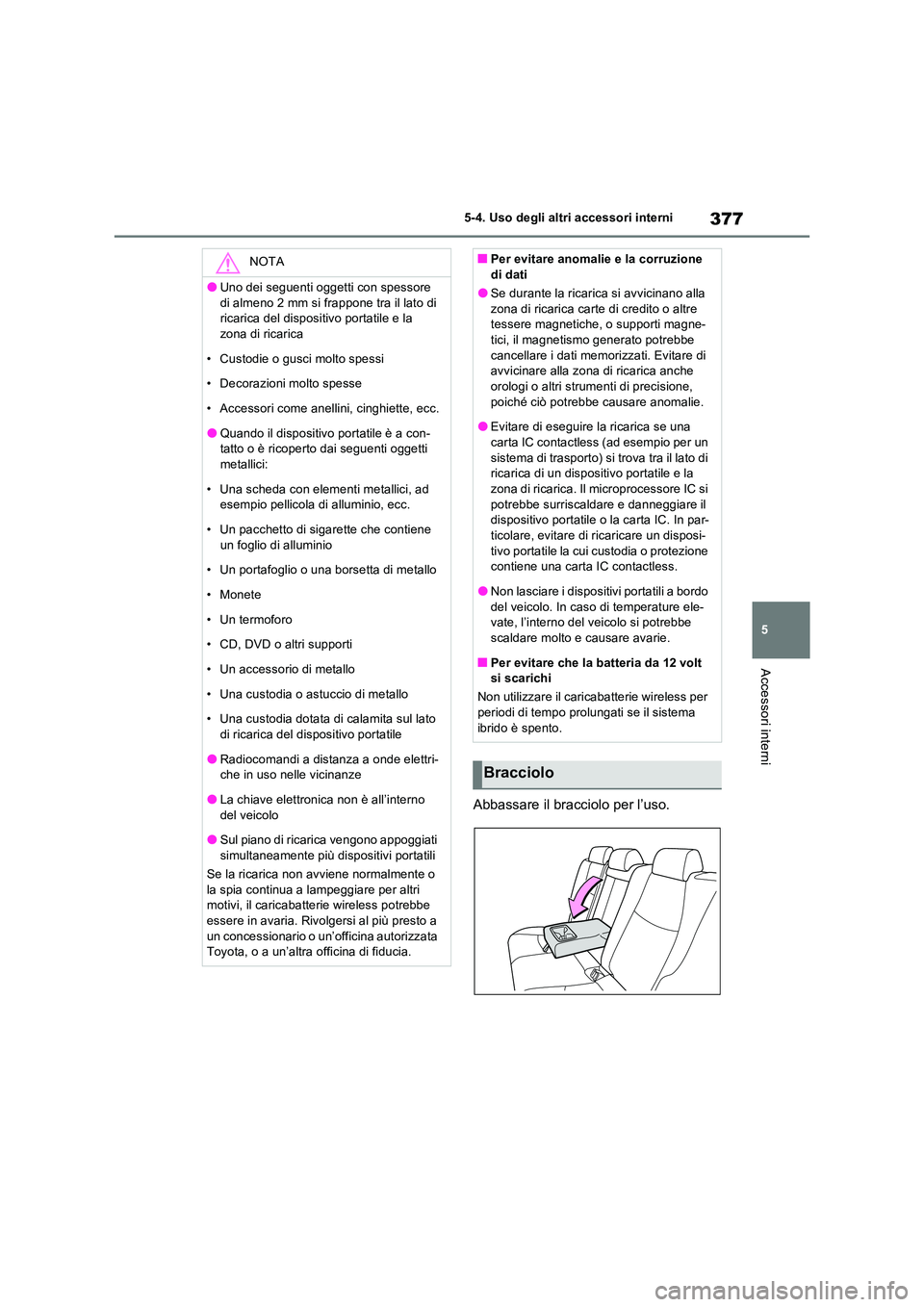

377
5
5-4. Uso degli altri accessori interni
Accessori interni
Abbassare il bracciolo per l’uso.
NOTA
●Uno dei seguenti oggetti con spessore
di almeno 2 mm si frappone tra il lato di ricarica del dispositivo portatile e la zona di ricarica
• Custodie o gusci molto spessi
• Decorazioni molto spesse
• Accessori come anellini, cinghiette, ecc.
●Quando il dispositivo portatile è a con- tatto o è ricoperto dai seguenti oggetti metallici:
• Una scheda con elementi metallici, ad esempio pellicola di alluminio, ecc.
• Un pacchetto di sigarette che contiene
un foglio di alluminio
• Un portafoglio o una borsetta di metallo
• Monete
• Un termoforo
• CD, DVD o altri supporti
• Un accessorio di metallo
• Una custodia o astuccio di metallo
• Una custodia dotata di calamita sul lato
di ricarica del dispositivo portatile
●Radiocomandi a distanza a onde elettri- che in uso nelle vicinanze
●La chiave elettronica non è all’interno del veicolo
●Sul piano di ricarica vengono appoggiati
simultaneamente più dispositivi portatili
Se la ricarica non avviene normalmente o la spia continua a lampeggiare per altri motivi, il caricabatterie wireless potrebbe
essere in avaria. Rivolgersi al più presto a un concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
■Per evitare anomalie e la corruzione di dati
●Se durante la ricarica si avvicinano alla
zona di ricarica carte di credito o altre tessere magnetiche, o supporti magne-tici, il magnetismo generato potrebbe
cancellare i dati memorizzati. Evitare di avvicinare alla zona di ricarica anche orologi o altri strumenti di precisione,
poiché ciò potrebbe causare anomalie.
●Evitare di eseguire la ricarica se una carta IC contactless (ad esempio per un
sistema di trasporto) si trova tra il lato di ricarica di un dispositivo portatile e la zona di ricarica. Il microprocessore IC si
potrebbe surriscaldare e danneggiare il dispositivo portatile o la carta IC. In par-ticolare, evitare di ricaricare un disposi-
tivo portatile la cui custodia o protezione contiene una carta IC contactless.
●Non lasciare i dispositivi portatili a bordo
del veicolo. In caso di temperature ele- vate, l’interno del veicolo si potrebbe scaldare molto e causare avarie.
■Per evitare che la batteria da 12 volt si scarichi
Non utilizzare il caricabatterie wireless per periodi di tempo prolungati se il sistema
ibrido è spento.

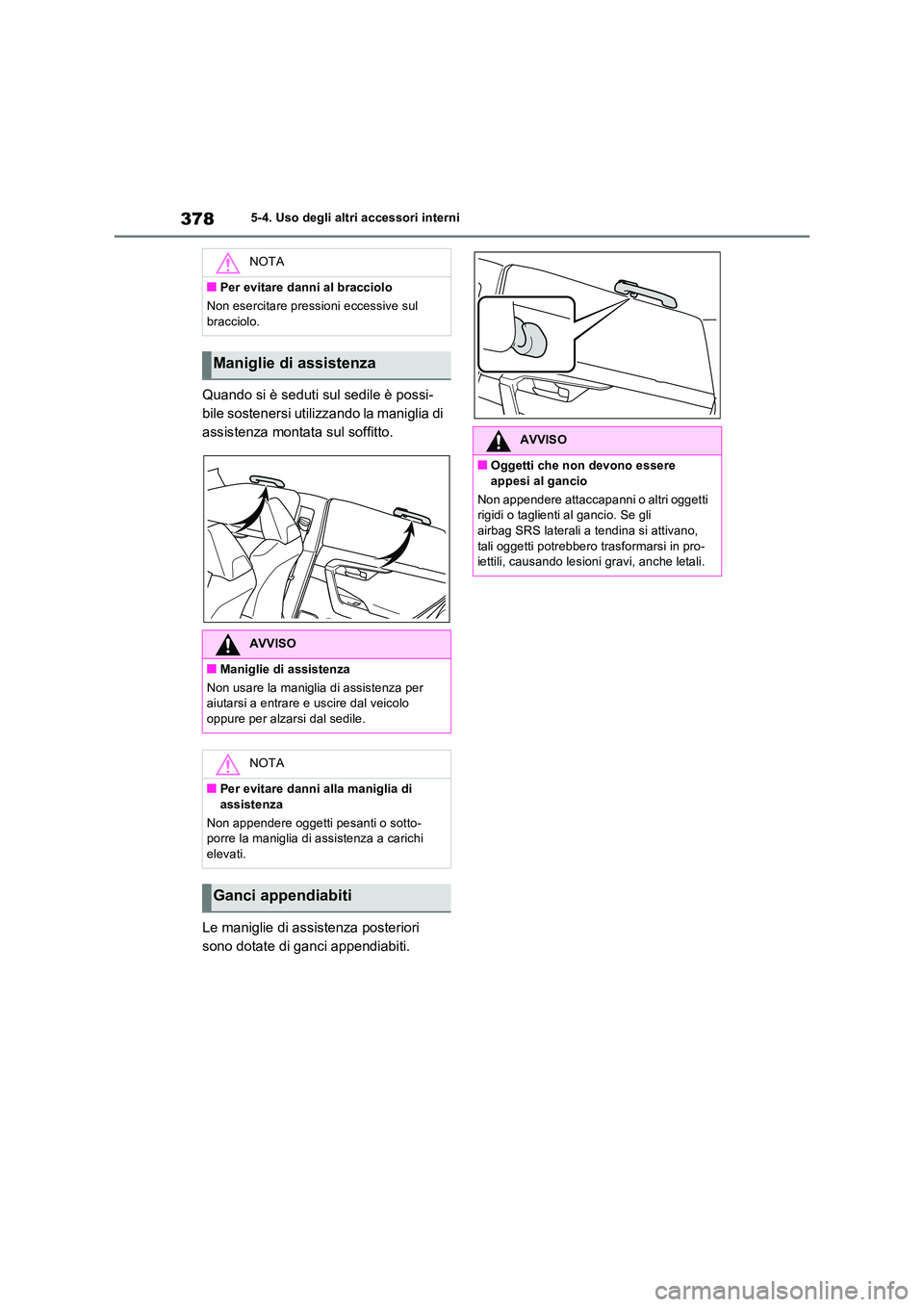

Bracciolo

3785-4. Uso degli altri accessori interni
Quando si è seduti sul sedile è possi-
bile sostenersi utilizzando la maniglia di
assistenza montata sul soffitto.
Le maniglie di assistenza posteriori
sono dotate di ganci appendiabiti.
NOTA
■Per evitare danni al bracciolo
Non esercitare pressioni eccessive sul
bracciolo.
Maniglie di assistenza
AVVISO
■Maniglie di assistenza
Non usare la maniglia di assistenza per aiutarsi a entrare e uscire dal veicolo oppure per alzarsi dal sedile.
NOTA
■Per evitare danni alla maniglia di assistenza
Non appendere oggetti pesanti o sotto- porre la maniglia di assistenza a carichi
elevati.
Ganci appendiabiti
AVVISO
■Oggetti che non devono essere
appesi al gancio
Non appendere attaccapanni o altri oggetti rigidi o taglienti al gancio. Se gli airbag SRS laterali a tendina si attivano,
tali oggetti potrebbero trasformarsi in pro- iettili, causando lesioni gravi, anche letali.

6
379
6

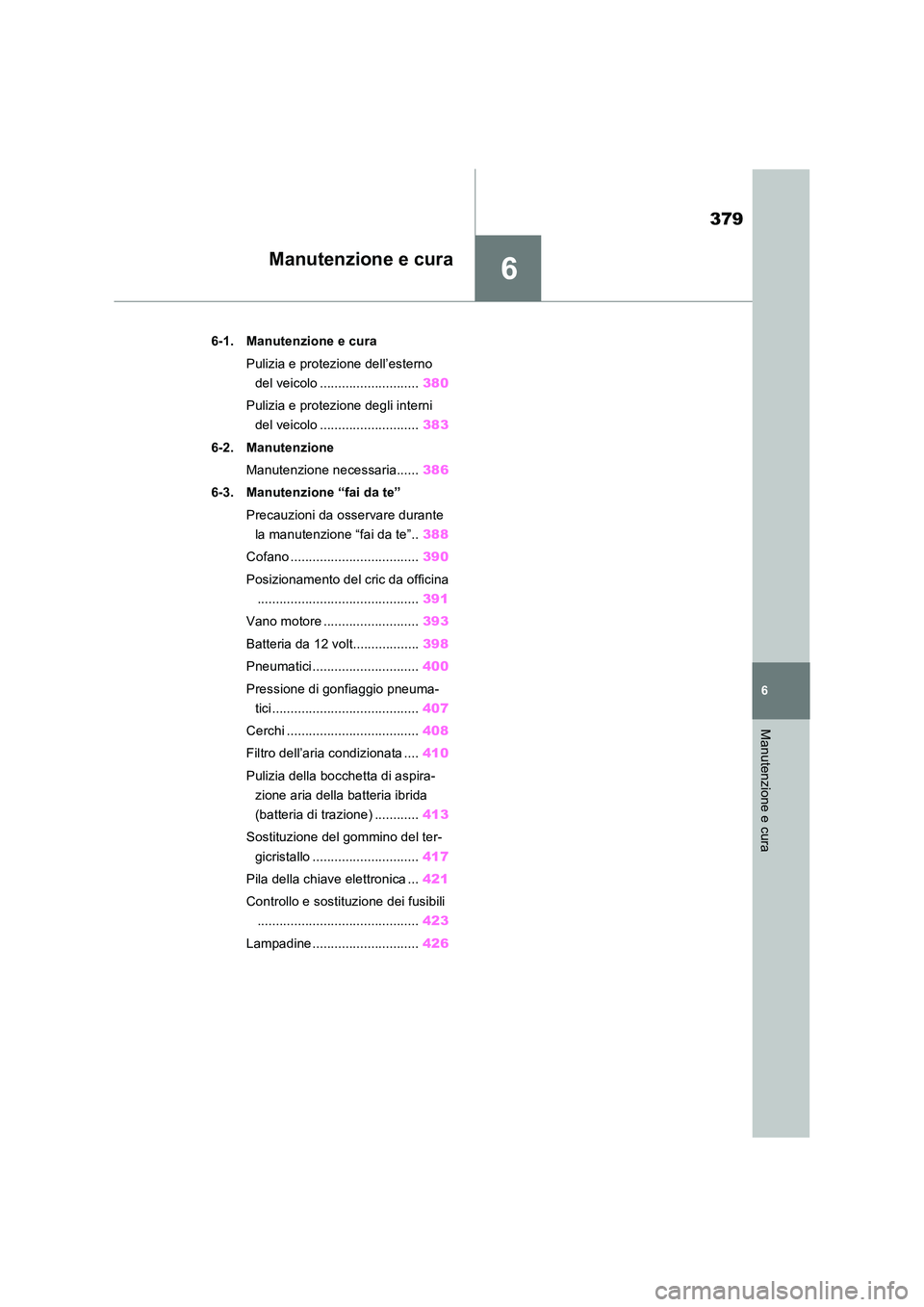

Manutenzione e cura
Manutenzione e cura
6-1. Manutenzione e cura
Pulizia e protezione dell’esterno
del veicolo ........................... 380
Pulizia e protezione degli interni
del veicolo ........................... 383
6-2. Manutenzione
Manutenzione necessaria...... 386
6-3. Manutenzione “fai da te”
Precauzioni da osservare durante
la manutenzione “fai da te”.. 388
Cofano ................................... 390
Posizionamento del cric da officina
............................................ 391
Vano motore .......................... 393
Batteria da 12 volt.................. 398
Pneumatici ............................. 400
Pressione di gonfiaggio pneuma-
tici ........................................ 407
Cerchi .................................... 408
Filtro dell’aria condizionata .... 410
Pulizia della bocchetta di aspira-
zione aria della batteria ibrida
(batteria di trazione) ............ 413
Sostituzione del gommino del ter-
gicristallo ............................. 417
Pila della chiave elettronica ... 421
Controllo e sostituzione dei fusibili
............................................ 423
Lampadine ............................. 426

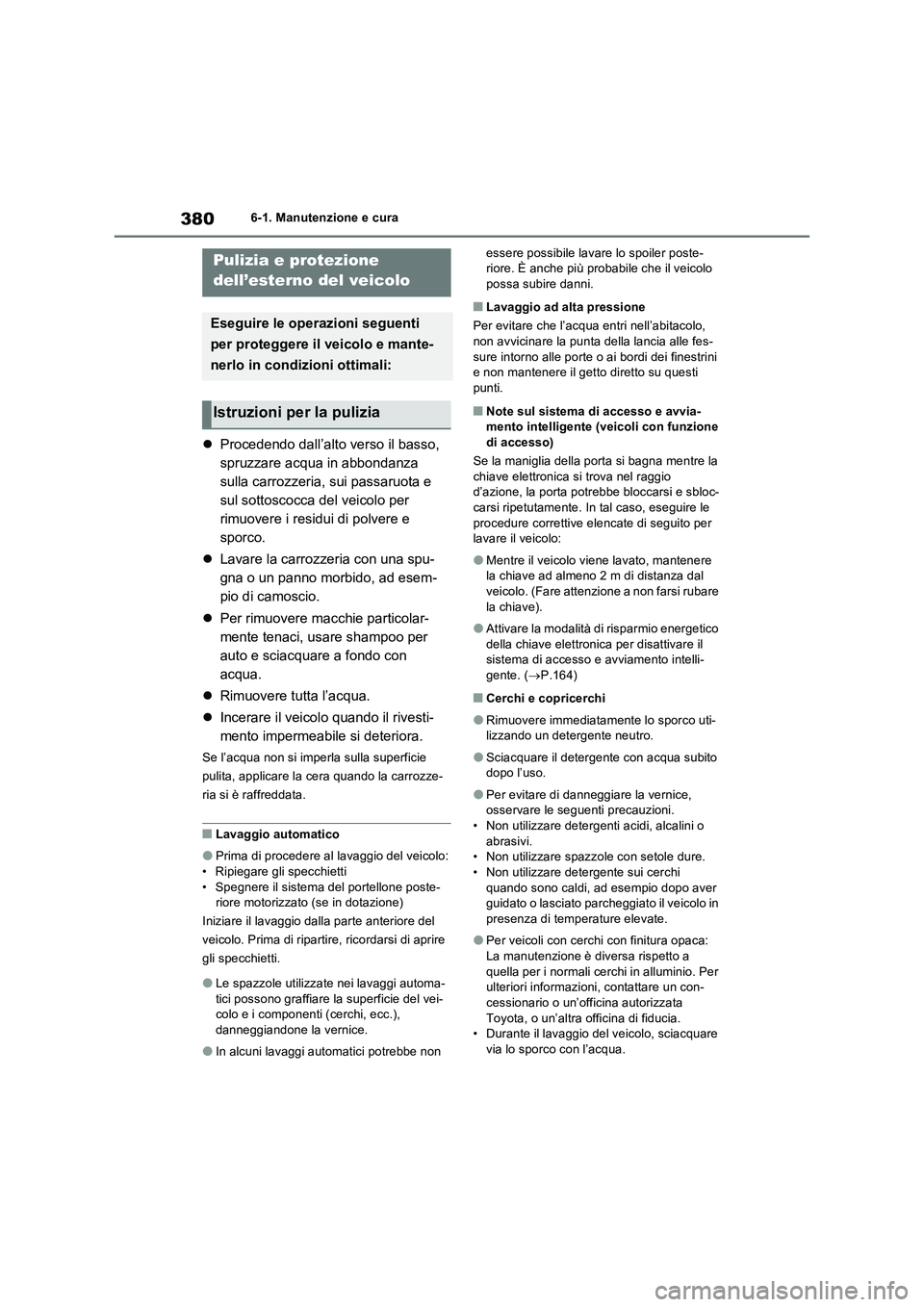

3806-1. Manutenzione e cura
6-1.Manutenz ion e e c ura
Procedendo dall’alto verso il basso,
spruzzare acqua in abbondanza
sulla carrozzeria, sui passaruota e
sul sottoscocca del veicolo per
rimuovere i residui di polvere e
sporco.
Lavare la carrozzeria con una spu-
gna o un panno morbido, ad esem-
pio di camoscio.
Per rimuovere macchie particolar-
mente tenaci, usare shampoo per
auto e sciacquare a fondo con
acqua.
Rimuovere tutta l’acqua.
Incerare il veicolo quando il rivesti-
mento impermeabile si deteriora.
Se l’acqua non si imperla sulla superficie
pulita, applicare la cera quando la carrozze-
ria si è raffreddata.
■Lavaggio automatico
●Prima di procedere al lavaggio del veicolo:
• Ripiegare gli specchietti
• Spegnere il sistema del portellone poste-
riore motorizzato (se in dotazione)
Iniziare il lavaggio dalla parte anteriore del
veicolo. Prima di ripartire, ricordarsi di aprire
gli specchietti.
●Le spazzole utilizzate nei lavaggi automa-
tici possono graffiare la superficie del vei-
colo e i componenti (cerchi, ecc.),
danneggiandone la vernice.
●In alcuni lavaggi automatici potrebbe non essere possibile lavare lo spoiler poste-
riore. È anche più probabile che il veicolo
possa subire danni.
■Lavaggio ad alta pressione
Per evitare che l’acqua entri nell’abitacolo,
non avvicinare la punta della lancia alle fes-
sure intorno alle porte o ai bordi dei finestrini
e non mantenere il getto diretto su questi
punti.
■Note sul sistema di accesso e avvia-
mento intelligente (veicoli con funzione
di accesso)
Se la maniglia della porta si bagna mentre la
chiave elettronica si trova nel raggio
d’azione, la porta potrebbe bloccarsi e sbloc-
carsi ripetutamente. In tal caso, eseguire le
procedure correttive elencate di seguito per
lavare il veicolo:
●Mentre il veicolo viene lavato, mantenere
la chiave ad almeno 2 m di distanza dal
veicolo. (Fare attenzione a non farsi rubare
la chiave).
●Attivare la modalità di risparmio energetico
della chiave elettronica per disattivare il
sistema di accesso e avviamento intelli-
gente. (P.164)
■Cerchi e copricerchi
●Rimuovere immediatamente lo sporco uti-
lizzando un detergente neutro.
●Sciacquare il detergente con acqua subito
dopo l’uso.
●Per evitare di danneggiare la vernice,
osservare le seguenti precauzioni.
• Non utilizzare detergenti acidi, alcalini o
abrasivi.
• Non utilizzare spazzole con setole dure.
• Non utilizzare detergente sui cerchi
quando sono caldi, ad esempio dopo aver
guidato o lasciato parcheggiato il veicolo in
presenza di temperature elevate.
●Per veicoli con cerchi con finitura opaca:
La manutenzione è diversa rispetto a
quella per i normali cerchi in alluminio. Per
ulteriori informazioni, contattare un con-
cessionario o un’officina autorizzata
Toyota, o un’altra officina di fiducia.
• Durante il lavaggio del veicolo, sciacquare
via lo sporco con l’acqua.
Pulizia e protezione
dell’esterno del veicolo
Eseguire le operazioni seguenti
per proteggere il veicolo e mante-
nerlo in condizioni ottimali:
Istruzioni per la pulizia
