2023 TOYOTA RAV4 Manuale duso (in Italian)

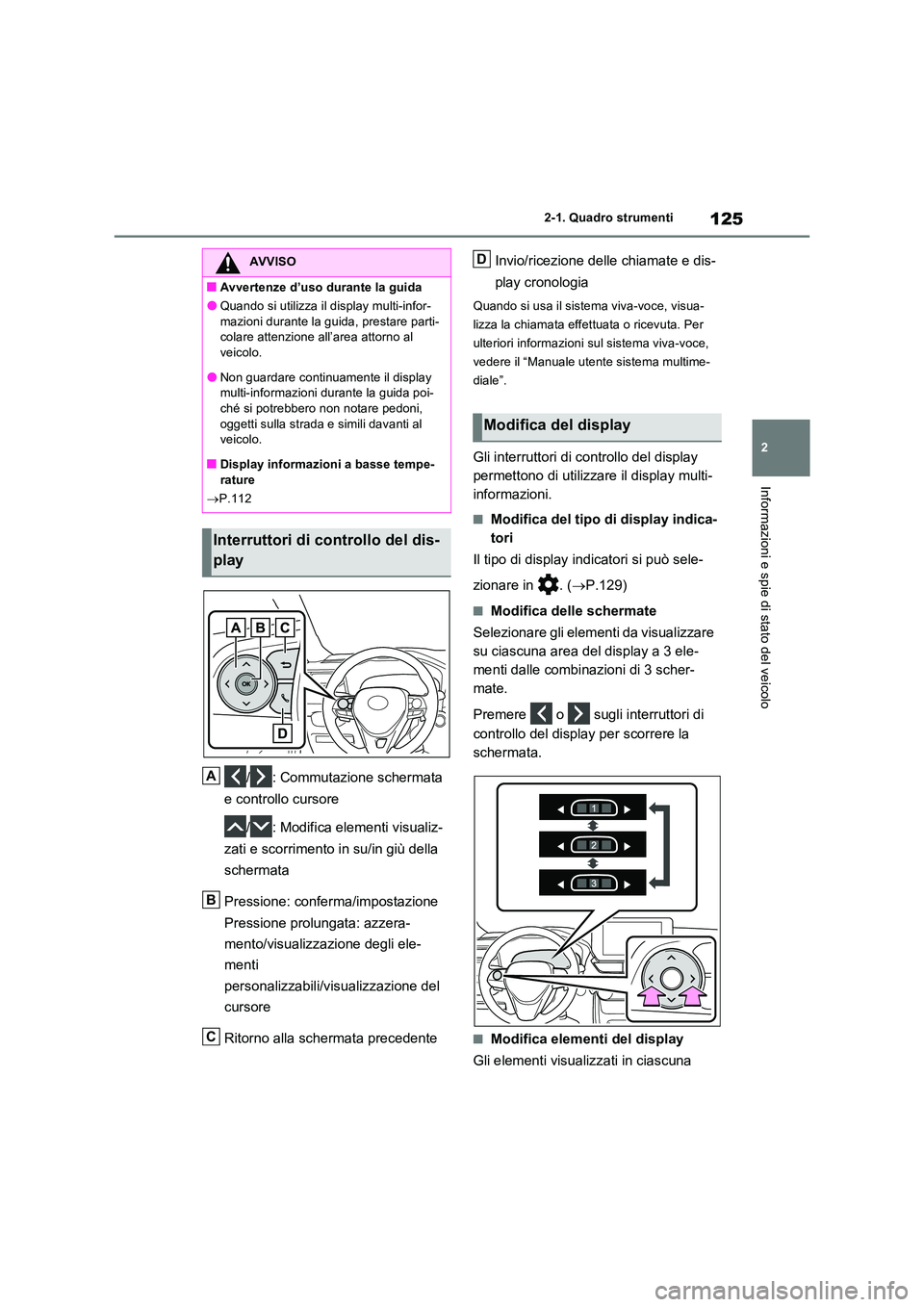

125
2
2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
/ : Commutazione schermata
e controllo cursore
/ : Modifica elementi visualiz-
zati e scorrimento in su/in giù della
schermata
Pressione: conferma/impostazione
Pressione prolungata: azzera-
mento/visualizzazione degli ele-
menti
personalizzabili/visualizzazione del
cursore
Ritorno alla schermata precedente
Invio/ricezione delle chiamate e dis-
play cronologia
Quando si usa il sistema viva-voce, visua-
lizza la chiamata effettuata o ricevuta. Per
ulteriori informazioni sul sistema viva-voce,
vedere il “Manuale utente sistema multime-
diale”.
Gli interruttori di controllo del display
permettono di utilizzare il display multi-
informazioni.
■Modifica del tipo di display indica-
tori
Il tipo di display indicatori si può sele-
zionare in . ( P.129)
■Modifica delle schermate
Selezionare gli elementi da visualizzare
su ciascuna area del display a 3 ele-
menti dalle combinazioni di 3 scher-
mate.
Premere o sugli interruttori di
controllo del display per scorrere la
schermata.
■Modifica elementi del display
Gli elementi visualizzati in ciascuna
AVVISO
■Avvertenze d’uso durante la guida
●Quando si utilizza il display multi-infor-
mazioni durante la guida, prestare parti- colare attenzione all’area attorno al veicolo.
●Non guardare continuamente il display multi-informazioni durante la guida poi-ché si potrebbero non notare pedoni,
oggetti sulla strada e simili davanti al veicolo.
■Display informazioni a basse tempe-
rature
 P.112
Interruttori di controllo del dis-
play
A
B
C
Modifica del display
D

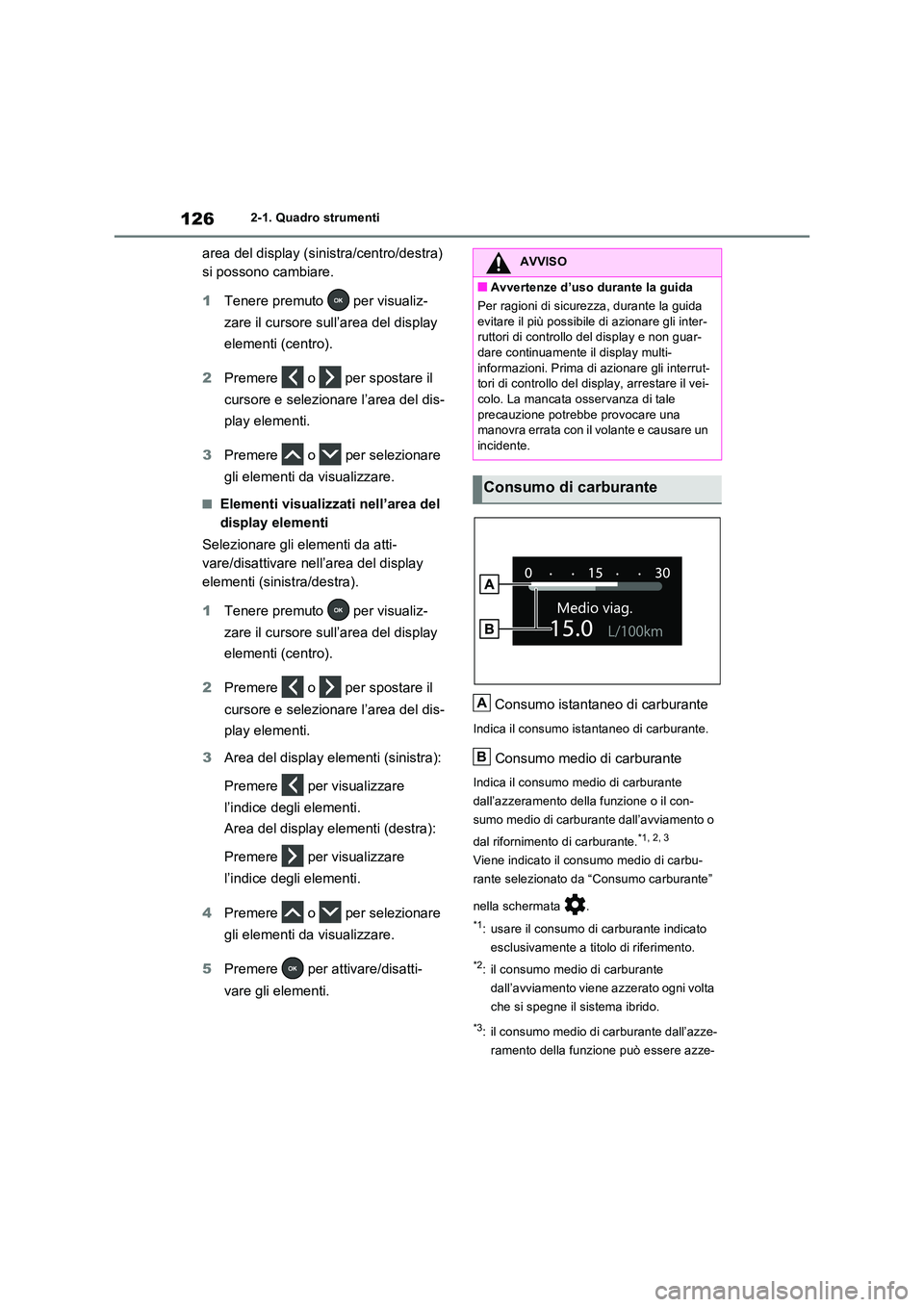

1262-1. Quadro strumenti
area del display (sinistra/centro/destra)
si possono cambiare.
1 Tenere premuto per visualiz-
zare il cursore sull’area del display
elementi (centro).
2 Premere o per spostare il
cursore e selezionare l’area del dis-
play elementi.
3 Premere o per selezionare
gli elementi da visualizzare.
■Elementi visualizzati nell’area del
display elementi
Selezionare gli elementi da atti-
vare/disattivare nell’area del display
elementi (sinistra/destra).
1 Tenere premuto per visualiz-
zare il cursore sull’area del display
elementi (centro).
2 Premere o per spostare il
cursore e selezionare l’area del dis-
play elementi.
3 Area del display elementi (sinistra):
Premere per visualizzare
l’indice degli elementi.
Area del display elementi (destra):
Premere per visualizzare
l’indice degli elementi.
4 Premere o per selezionare
gli elementi da visualizzare.
5 Premere per attivare/disatti-
vare gli elementi.
Consumo istantaneo di carburante
Indica il consumo istantaneo di carburante.
Consumo medio di carburante
Indica il consumo medio di carburante
dall’azzeramento della funzione o il con-
sumo medio di carburante dall’avviamento o
dal rifornimento di carburante.*1, 2, 3
Viene indicato il consumo medio di carbu-
rante selezionato da “Consumo carburante”
nella schermata .
*1: usare il consumo di carburante indicato
esclusivamente a titolo di riferimento.
*2: il consumo medio di carburante
dall’avviamento viene azzerato ogni volta
che si spegne il sistema ibrido.
*3: il consumo medio di carburante dall’azze-
ramento della funzione può essere azze-
AVVISO
■Avvertenze d’uso durante la guida
Per ragioni di sicurezza, durante la guida
evitare il più possibile di azionare gli inter- ruttori di controllo del display e non guar-dare continuamente il display multi-
informazioni. Prima di azionare gli interrut- tori di controllo del display, arrestare il vei-colo. La mancata osservanza di tale
precauzione potrebbe provocare una manovra errata con il volante e causare un incidente.
Consumo di carburante
A
B

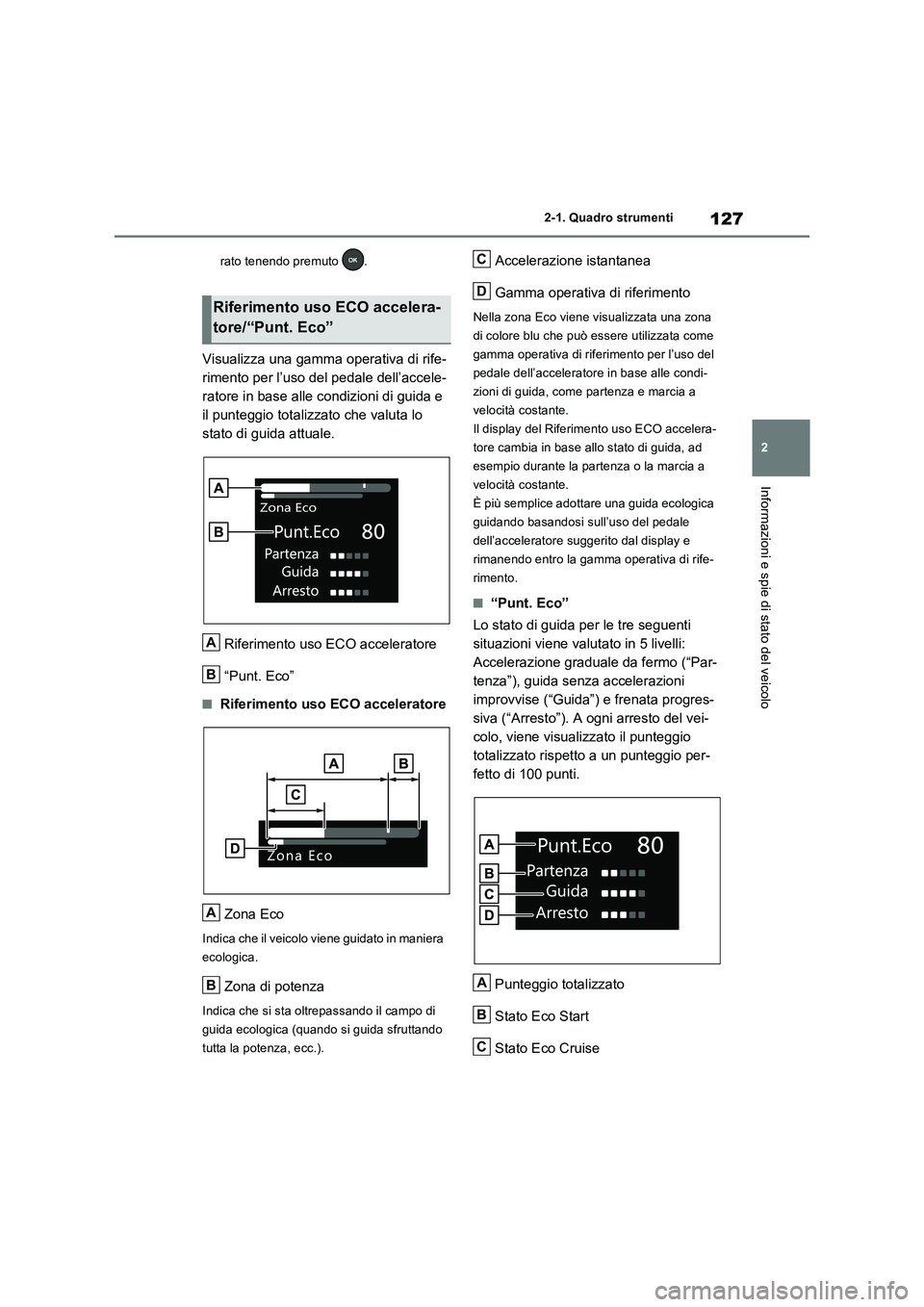

127
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
rato tenendo premuto .
Visualizza una gamma operativa di rife-
rimento per l’uso del pedale dell’accele-
ratore in base alle condizioni di guida e
il punteggio totalizzato che valuta lo
stato di guida attuale.
Riferimento uso ECO acceleratore
“Punt. Eco”
■Riferimento uso ECO acceleratore
Zona Eco
Indica che il veicolo viene guidato in maniera
ecologica.
Zona di potenza
Indica che si sta oltrepassando il campo di
guida ecologica (quando si guida sfruttando
tutta la potenza, ecc.).
Accelerazione istantanea
Gamma operativa di riferimento
Nella zona Eco viene visualizzata una zona
di colore blu che può essere utilizzata come
gamma operativa di riferimento per l’uso del
pedale dell’acceleratore in base alle condi-
zioni di guida, come partenza e marcia a
velocità costante.
Il display del Riferimento uso ECO accelera-
tore cambia in base allo stato di guida, ad
esempio durante la partenza o la marcia a
velocità costante.
È più semplice adottare una guida ecologica
guidando basandosi sull’uso del pedale
dell’acceleratore suggerito dal display e
rimanendo entro la gamma operativa di rife-
rimento.
■“Punt. Eco”
Lo stato di guida per le tre seguenti
situazioni viene valutato in 5 livelli:
Accelerazione graduale da fermo (“Par-
tenza”), guida senza accelerazioni
improvvise (“Guida”) e frenata progres-
siva (“Arresto”). A ogni arresto del vei-
colo, viene visualizzato il punteggio
totalizzato rispetto a un punteggio per-
fetto di 100 punti.
Punteggio totalizzato
Stato Eco Start
Stato Eco Cruise
Riferimento uso ECO accelera-
tore/“Punt. Eco”
A
B
A
B
C
D
A
B
C

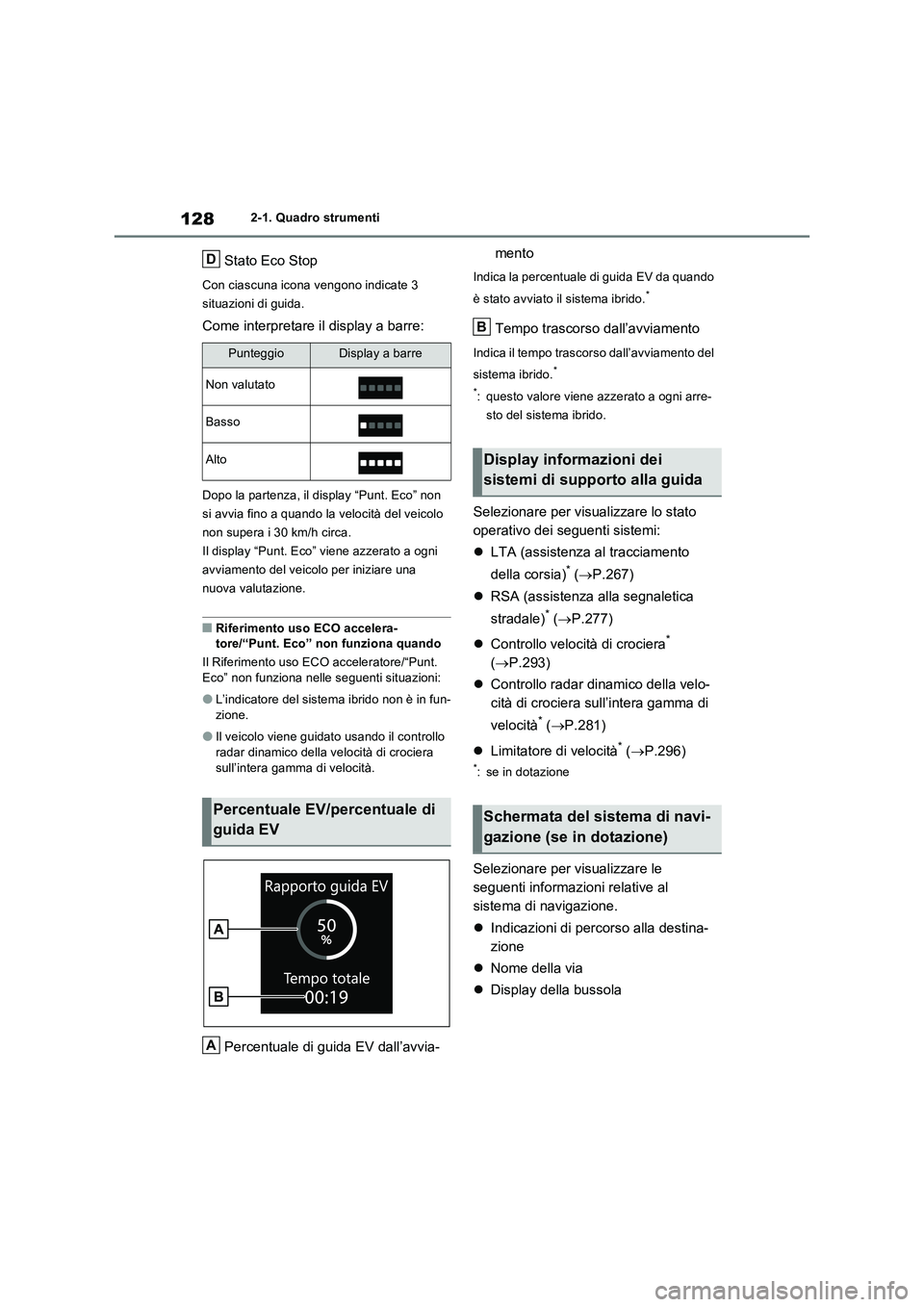

1282-1. Quadro strumenti
Stato Eco Stop
Con ciascuna icona vengono indicate 3
situazioni di guida.
Come interpretare il display a barre:
Dopo la partenza, il display “Punt. Eco” non
si avvia fino a quando la velocità del veicolo
non supera i 30 km/h circa.
Il display “Punt. Eco” viene azzerato a ogni
avviamento del veicolo per iniziare una
nuova valutazione.
■Riferimento uso ECO accelera- tore/“Punt. Eco” non funziona quando
Il Riferimento uso ECO acceleratore/“Punt.
Eco” non funziona nelle seguenti situazioni:
●L’indicatore del sistema ibrido non è in fun-
zione.
●Il veicolo viene guidato usando il controllo
radar dinamico della velocità di crociera sull’intera gamma di velocità.
Percentuale di guida EV dall’avvia-
mento
Indica la percentuale di guida EV da quando
è stato avviato il sistema ibrido.*
Tempo trascorso dall’avviamento
Indica il tempo trascorso dall’avviamento del
sistema ibrido.*
*: questo valore viene azzerato a ogni arre-
sto del sistema ibrido.
Selezionare per visualizzare lo stato
operativo dei seguenti sistemi:
 LTA (assistenza al tracciamento
della corsia)* ( P.267)
 RSA (assistenza alla segnaletica
stradale)* ( P.277)
 Controllo velocità di crociera*
( P.293)
 Controllo radar dinamico della velo-
cità di crociera sull’intera gamma di
velocità* ( P.281)
 Limitatore di velocità* (P.296)
*: se in dotazione
Selezionare per visualizzare le
seguenti informazioni relative al
sistema di navigazione.
 Indicazioni di percorso alla destina-
zione
 Nome della via
 Display della bussola
PunteggioDisplay a barre
Non valutato
Basso
Alto
Percentuale EV/percentuale di
guida EV
D
A
Display informazioni dei
sistemi di supporto alla guida
Schermata del sistema di navi-
gazione (se in dotazione)
B

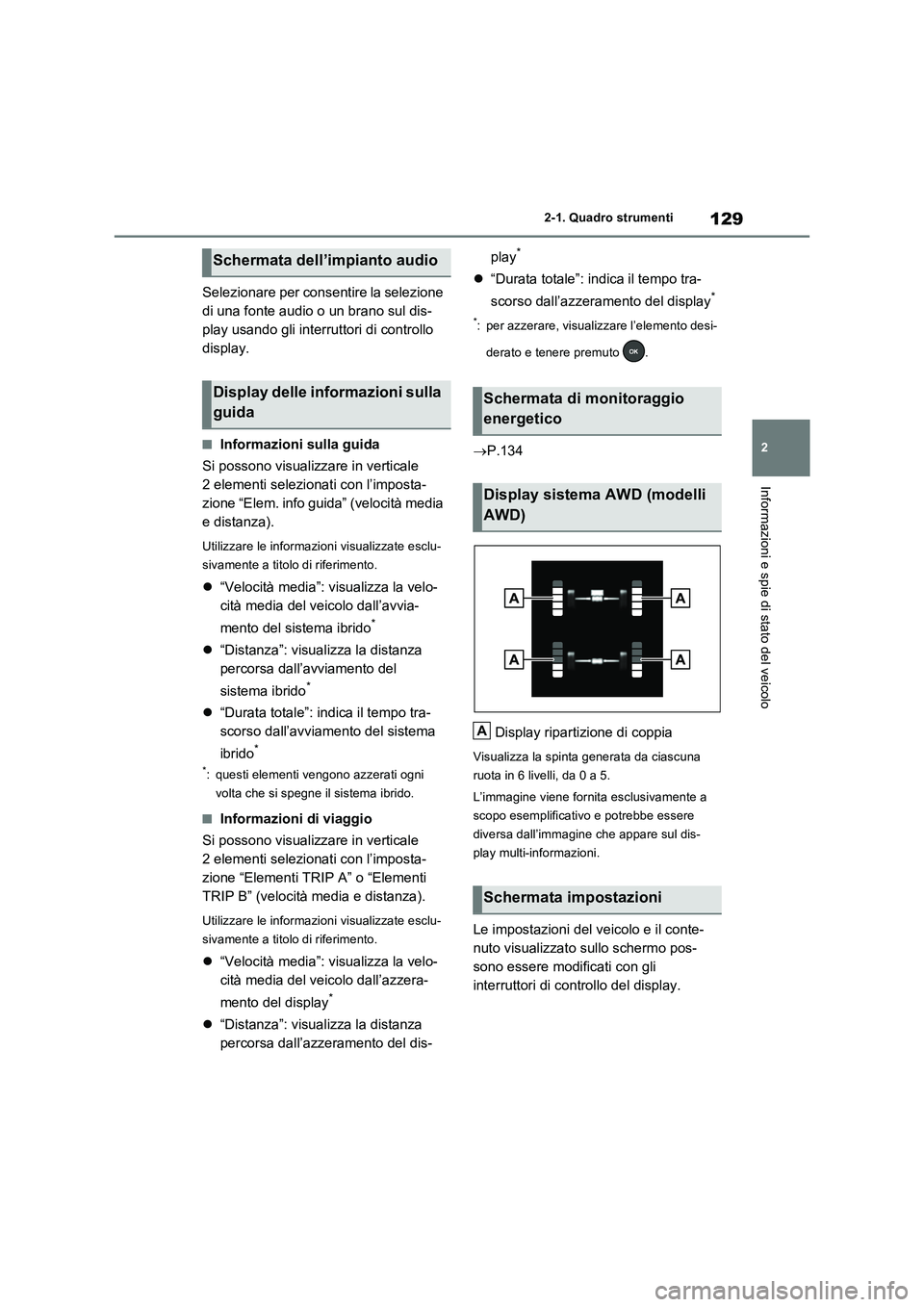

129
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Selezionare per consentire la selezione
di una fonte audio o un brano sul dis-
play usando gli interruttori di controllo
display.
■Informazioni sulla guida
Si possono visualizzare in verticale
2 elementi selezionati con l’imposta-
zione “Elem. info guida” (velocità media
e distanza).
Utilizzare le informazioni visualizzate esclu-
sivamente a titolo di riferimento.
“Velocità media”: visualizza la velo-
cità media del veicolo dall’avvia-
mento del sistema ibrido
*
“Distanza”: visualizza la distanza
percorsa dall’avviamento del
sistema ibrido
*
“Durata totale”: indica il tempo tra-
scorso dall’avviamento del sistema
ibrido
*
*: questi elementi vengono azzerati ogni
volta che si spegne il sistema ibrido.
■Informazioni di viaggio
Si possono visualizzare in verticale
2 elementi selezionati con l’imposta-
zione “Elementi TRIP A” o “Elementi
TRIP B” (velocità media e distanza).
Utilizzare le informazioni visualizzate esclu-
sivamente a titolo di riferimento.
“Velocità media”: visualizza la velo-
cità media del veicolo dall’azzera-
mento del display
*
“Distanza”: visualizza la distanza
percorsa dall’azzeramento del dis-play
*
“Durata totale”: indica il tempo tra-
scorso dall’azzeramento del display
*
*: per azzerare, visualizzare l’elemento desi-
derato e tenere premuto .
P.134
Display ripartizione di coppia
Visualizza la spinta generata da ciascuna
ruota in 6 livelli, da 0 a 5.
L’immagine viene fornita esclusivamente a
scopo esemplificativo e potrebbe essere
diversa dall’immagine che appare sul dis-
play multi-informazioni.
Le impostazioni del veicolo e il conte-
nuto visualizzato sullo schermo pos-
sono essere modificati con gli
interruttori di controllo del display.
Schermata dell’impianto audio
Display delle informazioni sulla
guidaSchermata di monitoraggio
energetico
Display sistema AWD (modelli
AWD)
Schermata impostazioni
A

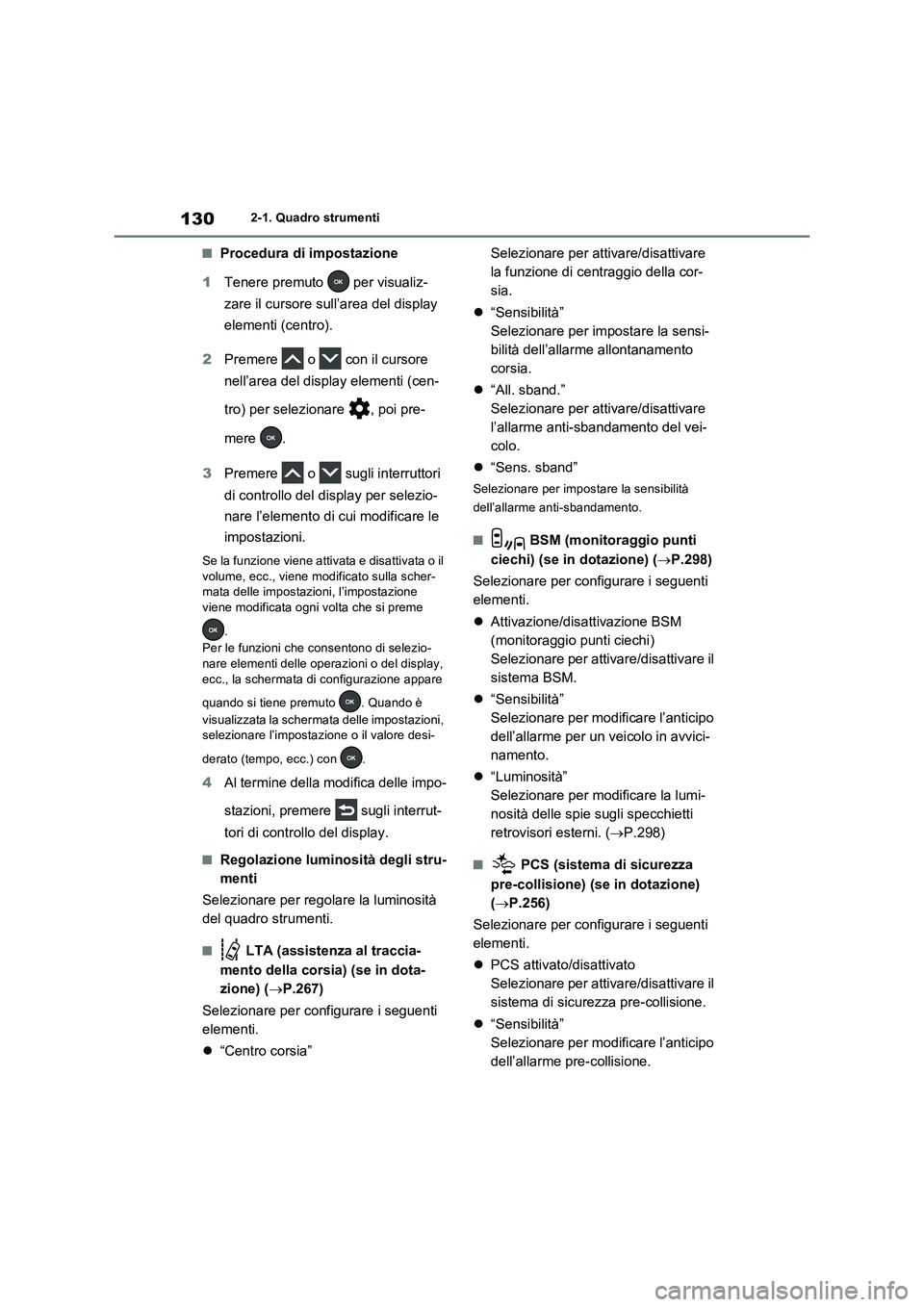

1302-1. Quadro strumenti
■Procedura di impostazione
1Tenere premuto per visualiz-
zare il cursore sull’area del display
elementi (centro).
2Premere o con il cursore
nell’area del display elementi (cen-
tro) per selezionare , poi pre-
mere .
3Premere o sugli interruttori
di controllo del display per selezio-
nare l’elemento di cui modificare le
impostazioni.
Se la funzione viene attivata e disattivata o il
volume, ecc., viene modificato sulla scher-
mata delle impostazioni, l’impostazione
viene modificata ogni volta che si preme
.
Per le funzioni che consentono di selezio-
nare elementi delle operazioni o del display,
ecc., la schermata di configurazione appare
quando si tiene premuto . Quando è
visualizzata la schermata delle impostazioni,
selezionare l’impostazione o il valore desi-
derato (tempo, ecc.) con .
4Al termine della modifica delle impo-
stazioni, premere sugli interrut-
tori di controllo del display.
■Regolazione luminosità degli stru-
menti
Selezionare per regolare la luminosità
del quadro strumenti.
■ LTA (assistenza al traccia-
mento della corsia) (se in dota-
zione) (P.267)
Selezionare per configurare i seguenti
elementi.
“Centro corsia”Selezionare per attivare/disattivare
la funzione di centraggio della cor-
sia.
“Sensibilità”
Selezionare per impostare la sensi-
bilità dell’allarme allontanamento
corsia.
“All. sband.”
Selezionare per attivare/disattivare
l’allarme anti-sbandamento del vei-
colo.
“Sens. sband”
Selezionare per impostare la sensibilità
dell’allarme anti-sbandamento.
■ BSM (monitoraggio punti
ciechi) (se in dotazione) (P.298)
Selezionare per configurare i seguenti
elementi.
Attivazione/disattivazione BSM
(monitoraggio punti ciechi)
Selezionare per attivare/disattivare il
sistema BSM.
“Sensibilità”
Selezionare per modificare l’anticipo
dell’allarme per un veicolo in avvici-
namento.
“Luminosità”
Selezionare per modificare la lumi-
nosità delle spie sugli specchietti
retrovisori esterni. (P.298)
■ PCS (sistema di sicurezza
pre-collisione) (se in dotazione)
(P.256)
Selezionare per configurare i seguenti
elementi.
PCS attivato/disattivato
Selezionare per attivare/disattivare il
sistema di sicurezza pre-collisione.
“Sensibilità”
Selezionare per modificare l’anticipo
dell’allarme pre-collisione.

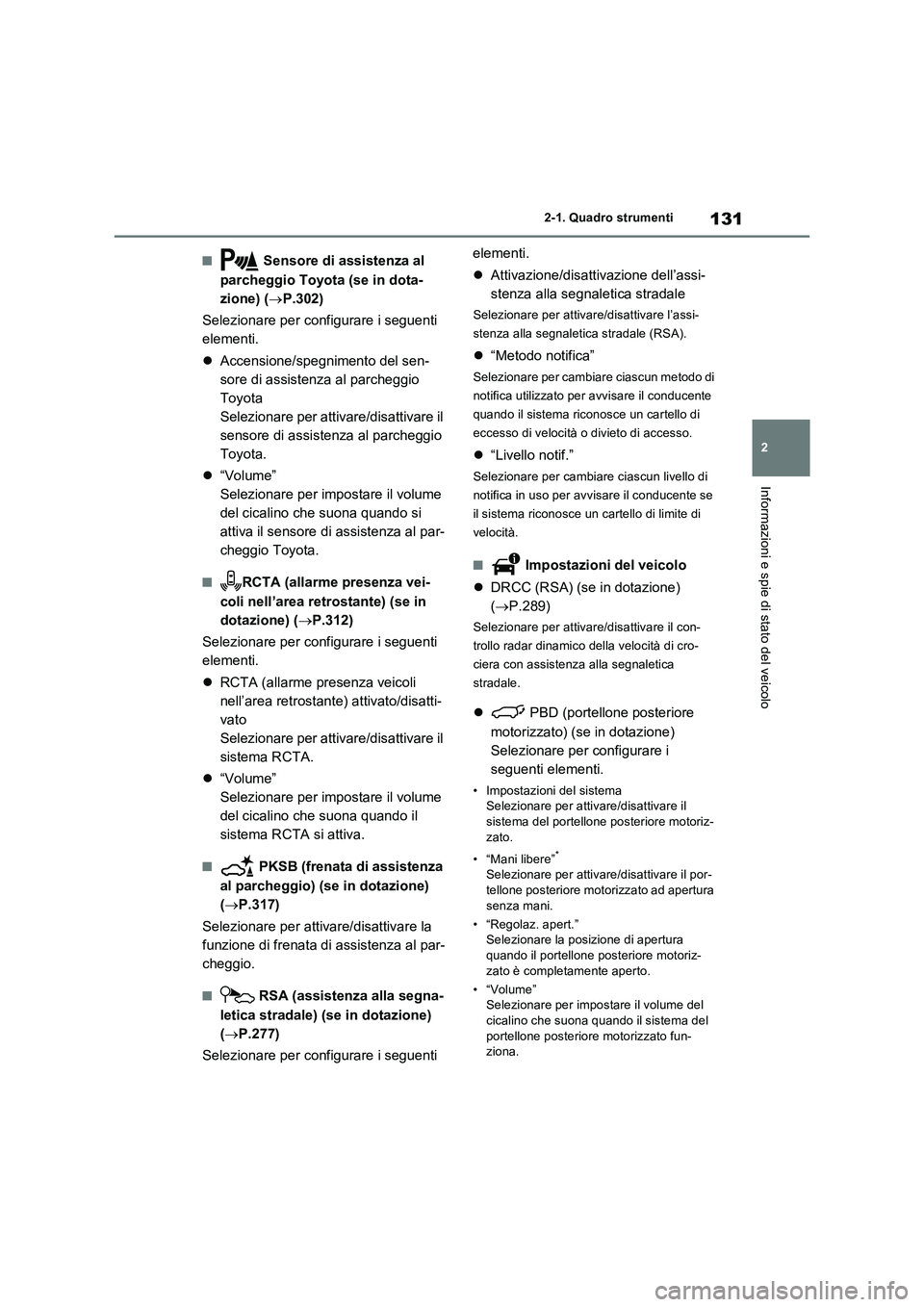

131
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
■ Sensore di assistenza al
parcheggio Toyota (se in dota-
zione) (P.302)
Selezionare per configurare i seguenti
elementi.
Accensione/spegnimento del sen-
sore di assistenza al parcheggio
Toyota
Selezionare per attivare/disattivare il
sensore di assistenza al parcheggio
Toyota.
“Volume”
Selezionare per impostare il volume
del cicalino che suona quando si
attiva il sensore di assistenza al par-
cheggio Toyota.
■RCTA (allarme presenza vei-
coli nell’area retrostante) (se in
dotazione) (P.312)
Selezionare per configurare i seguenti
elementi.
RCTA (allarme presenza veicoli
nell’area retrostante) attivato/disatti-
vato
Selezionare per attivare/disattivare il
sistema RCTA.
“Volume”
Selezionare per impostare il volume
del cicalino che suona quando il
sistema RCTA si attiva.
■ PKSB (frenata di assistenza
al parcheggio) (se in dotazione)
(P.317)
Selezionare per attivare/disattivare la
funzione di frenata di assistenza al par-
cheggio.
■ RSA (assistenza alla segna-
letica stradale) (se in dotazione)
(P.277)
Selezionare per configurare i seguenti elementi.
Attivazione/disattivazione dell’assi-
stenza alla segnaletica stradale
Selezionare per attivare/disattivare l’assi-
stenza alla segnaletica stradale (RSA).
“Metodo notifica”
Selezionare per cambiare ciascun metodo di
notifica utilizzato per avvisare il conducente
quando il sistema riconosce un cartello di
eccesso di velocità o divieto di accesso.
“Livello notif.”
Selezionare per cambiare ciascun livello di
notifica in uso per avvisare il conducente se
il sistema riconosce un cartello di limite di
velocità.
■ Impostazioni del veicolo
DRCC (RSA) (se in dotazione)
(P.289)
Selezionare per attivare/disattivare il con-
trollo radar dinamico della velocità di cro-
ciera con assistenza alla segnaletica
stradale.
 PBD (portellone posteriore
motorizzato) (se in dotazione)
Selezionare per configurare i
seguenti elementi.
• Impostazioni del sistema
Selezionare per attivare/disattivare il
sistema del portellone posteriore motoriz-
zato.
• “Mani libere”
*
Selezionare per attivare/disattivare il por-
tellone posteriore motorizzato ad apertura
senza mani.
• “Regolaz. apert.”
Selezionare la posizione di apertura
quando il portellone posteriore motoriz-
zato è completamente aperto.
•“Volume”
Selezionare per impostare il volume del
cicalino che suona quando il sistema del
portellone posteriore motorizzato fun-
ziona.

1322-1. Quadro strumenti
*: veicoli con portellone posteriore motoriz-
zato ad apertura senza mani
“TPWS” (sistema di allarme pres-
sione pneumatici) (se in dotazione)
(P.402)
• “Imp. pressione”
Selezionare per inizializzare il sistema di
allarme pressione pneumatici.
• “Sos.treno ruote”
Selezionare per modificare la serie di
codici ID dei sensori del sistema di
allarme pressione pneumatici. Per abili-
tare questa funzione, si deve registrare
una seconda serie di codici ID dei sensori
del sistema di allarme pressione pneuma-
tici presso un concessionario Toyota. Per
informazioni sulla modifica della serie di
codici ID registrati, contattare il concessio-
nario Toyota.
Funzione di avvertenza dei sedili
posteriori (P.146)
Selezionare per attivare/disattivare
la funzione di avvertenza dei sedili
posteriori.
■ Impostazioni
“Lingua”
Selezionare per cambiare la lingua
del display multi-informazioni.
“Unità di misura”
Selezionare per modificare l’unità di
misura del consumo di carburante.
Tipo di display
Selezionare per cambiare il tipo di
display.
Stile del display
Selezionare per cambiare lo stile del
display.
Dial Type
Selezionare per cambiare il tipo di
quadrante. (P.108)
 Spia EV
Selezionare per attivare/disattivare
la spia EV.Consumo di carburante
Selezionare per cambiare il display
del consumo carburante. (P.126)
“Sistema ibrido”
Selezionare per attivare/disattivare
Indicazione uso ECO dell’accelera-
tore (P.127)
Drive Info
Selezionare per cambiare gli ele-
menti visualizzati nel display delle
informazioni sulla guida. (P.128)
Display a comparsa
Selezionare per attivare/disattivare i
display a comparsa che potrebbero
apparire in alcune situazioni.
Default Settings
Selezionare per resettare le impo-
stazioni del display indicatori.
■Luminosità degli indicatori (modalità
diurna e modalità notturna)
La luminosità del display si può regolare indi-
pendentemente.
Nei seguenti casi, il display passa dalla
modalità diurna alla modalità notturna, e vice-
versa.
●Modalità diurna: quando le luci di posizione
posteriori sono spente, oppure sono
accese ma l’area circostante è illuminata a
giorno
●Modalità notturna: quando le luci di posi-
zione posteriori sono accese e l’area circo-
stante è buia
■Sospensione del display delle imposta-
zioni
●Alcune impostazioni non possono essere
modificate durante la guida. Quando si
modificano le impostazioni, parcheggiare il
veicolo in un luogo sicuro.
●Se compare un messaggio di allarme, l’uti-
lizzo della schermata delle impostazioni
viene sospeso.
