2023 TOYOTA RAV4 Manuale duso (in Italian)

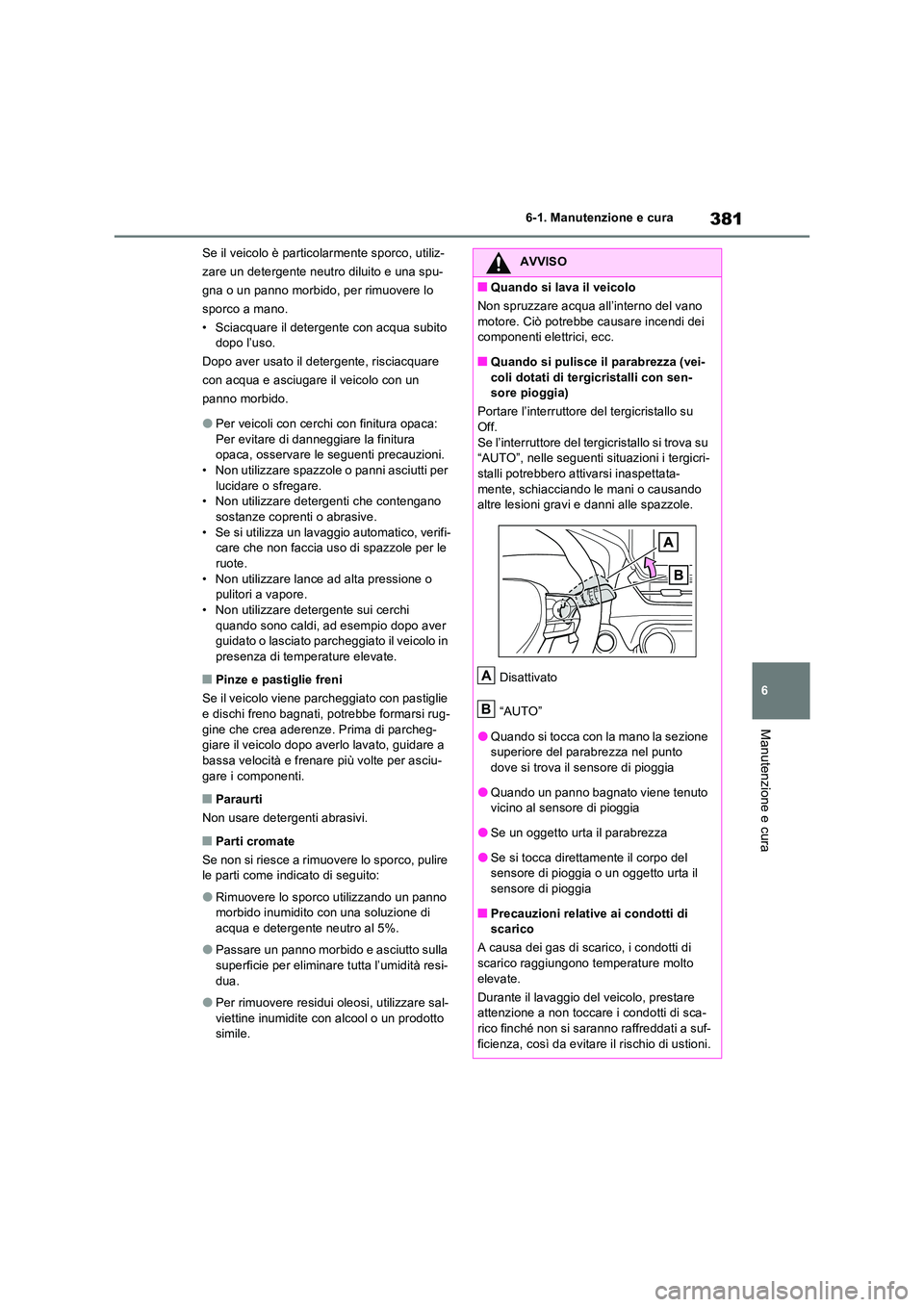

381
6
6-1. Manutenzione e cura
Manutenzione e cura
Se il veicolo è particolarmente sporco, utiliz-
zare un detergente neutro diluito e una spu-
gna o un panno morbido, per rimuovere lo
sporco a mano.
• Sciacquare il detergent e con acqua subito dopo l’uso.
Dopo aver usato il det ergente, risciacquare
con acqua e asciugare il veicolo con un
panno morbido.
●Per veicoli con cerchi con finitura opaca:
Per evitare di danneggiare la finitura opaca, osservare le seguenti precauzioni.• Non utilizzare spazzole o panni asciutti per
lucidare o sfregare. • Non utilizzare detergenti che contengano sostanze coprenti o abrasive.
• Se si utilizza un lavaggio automatico, verifi- care che non faccia uso di spazzole per le ruote.
• Non utilizzare lance ad alta pressione o pulitori a vapore.• Non utilizzare detergente sui cerchi
quando sono caldi, ad esempio dopo aver guidato o lasciato parcheggiato il veicolo in presenza di temperature elevate.
■Pinze e pastiglie freni
Se il veicolo viene parcheggiato con pastiglie
e dischi freno bagnati, potrebbe formarsi rug- gine che crea aderenze. Prima di parcheg-giare il veicolo dopo averlo lavato, guidare a
bassa velocità e frenare più volte per asciu- gare i componenti.
■Paraurti
Non usare detergenti abrasivi.
■Parti cromate
Se non si riesce a rimuovere lo sporco, pulire le parti come indicato di seguito:
●Rimuovere lo sporco utilizzando un panno morbido inumidito con una soluzione di
acqua e detergente neutro al 5%.
●Passare un panno morbido e asciutto sulla
superficie per eliminare tutta l’umidità resi- dua.
●Per rimuovere residui oleosi, utilizzare sal-viettine inumidite con alcool o un prodotto simile.
AVVISO
■Quando si lava il veicolo
Non spruzzare acqua all’interno del vano
motore. Ciò potrebbe causare incendi dei componenti elettrici, ecc.
■Quando si pulisce il parabrezza (vei-
coli dotati di tergicristalli con sen- sore pioggia)
Portare l’interruttore del tergicristallo su Off.
Se l’interruttore del tergicristallo si trova su “AUTO”, nelle seguenti situazioni i tergicri-stalli potrebbero attivarsi inaspettata-
mente, schiacciando le mani o causando altre lesioni gravi e danni alle spazzole.
Disattivato
“AUTO”
●Quando si tocca con la mano la sezione superiore del parabrezza nel punto
dove si trova il sensore di pioggia
●Quando un panno bagnato viene tenuto vicino al sensore di pioggia
●Se un oggetto urta il parabrezza
●Se si tocca direttamente il corpo del sensore di pioggia o un oggetto urta il
sensore di pioggia
■Precauzioni relative ai condotti di scarico
A causa dei gas di scarico, i condotti di
scarico raggiungono temperature molto elevate.
Durante il lavaggio del veicolo, prestare attenzione a non toccare i condotti di sca-
rico finché non si saranno raffreddati a suf- ficienza, così da evitare il rischio di ustioni.
A
B

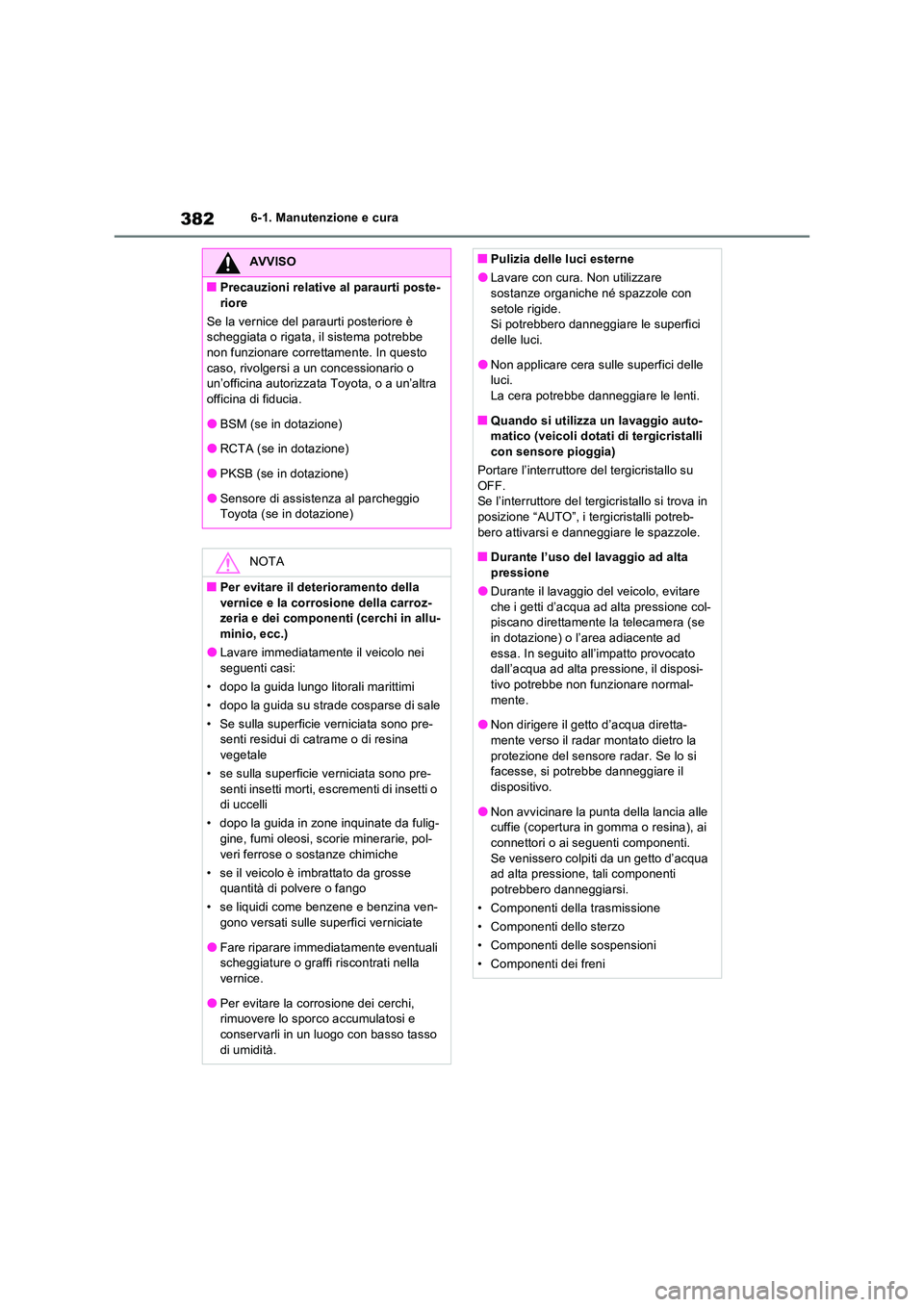

3826-1. Manutenzione e cura
AVVISO
■Precauzioni relative al paraurti poste-
riore
Se la vernice del paraurti posteriore è scheggiata o rigata, il sistema potrebbe non funzionare correttamente. In questo
caso, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
●BSM (se in dotazione)
●RCTA (se in dotazione)
●PKSB (se in dotazione)
●Sensore di assistenza al parcheggio Toyota (se in dotazione)
NOTA
■Per evitare il deterioramento della
vernice e la corrosione della carroz- zeria e dei componenti (cerchi in allu-minio, ecc.)
●Lavare immediatamente il veicolo nei
seguenti casi:
• dopo la guida lungo litorali marittimi
• dopo la guida su strade cosparse di sale
• Se sulla superficie verniciata sono pre- senti residui di catrame o di resina vegetale
• se sulla superficie verniciata sono pre-
senti insetti morti, escrementi di insetti o di uccelli
• dopo la guida in zone inquinate da fulig- gine, fumi oleosi, scorie minerarie, pol-
veri ferrose o sostanze chimiche
• se il veicolo è imbrattato da grosse quantità di polvere o fango
• se liquidi come benzene e benzina ven- gono versati sulle superfici verniciate
●Fare riparare immediatamente eventuali scheggiature o graffi riscontrati nella vernice.
●Per evitare la corrosione dei cerchi, rimuovere lo sporco accumulatosi e conservarli in un luogo con basso tasso
di umidità.
■Pulizia delle luci esterne
●Lavare con cura. Non utilizzare sostanze organiche né spazzole con
setole rigide. Si potrebbero danneggiare le superfici delle luci.
●Non applicare cera sulle superfici delle luci.La cera potrebbe danneggiare le lenti.
■Quando si utilizza un lavaggio auto-matico (veicoli dotati di tergicristalli con sensore pioggia)
Portare l’interruttore del tergicristallo su
OFF. Se l’interruttore del tergicristallo si trova in posizione “AUTO”, i tergicristalli potreb-
bero attivarsi e danneggiare le spazzole.
■Durante l’uso del lavaggio ad alta pressione
●Durante il lavaggio del veicolo, evitare
che i getti d’acqua ad alta pressione col- piscano direttamente la telecamera (se in dotazione) o l’area adiacente ad
essa. In seguito all’impatto provocato dall’acqua ad alta pressione, il disposi-tivo potrebbe non funzionare normal-
mente.
●Non dirigere il getto d’acqua diretta- mente verso il radar montato dietro la
protezione del sensore radar. Se lo si facesse, si potrebbe danneggiare il dispositivo.
●Non avvicinare la punta della lancia alle cuffie (copertura in gomma o resina), ai connettori o ai seguenti componenti.
Se venissero colpiti da un getto d’acqua ad alta pressione, tali componenti potrebbero danneggiarsi.
• Componenti della trasmissione
• Componenti dello sterzo
• Componenti delle sospensioni
• Componenti dei freni

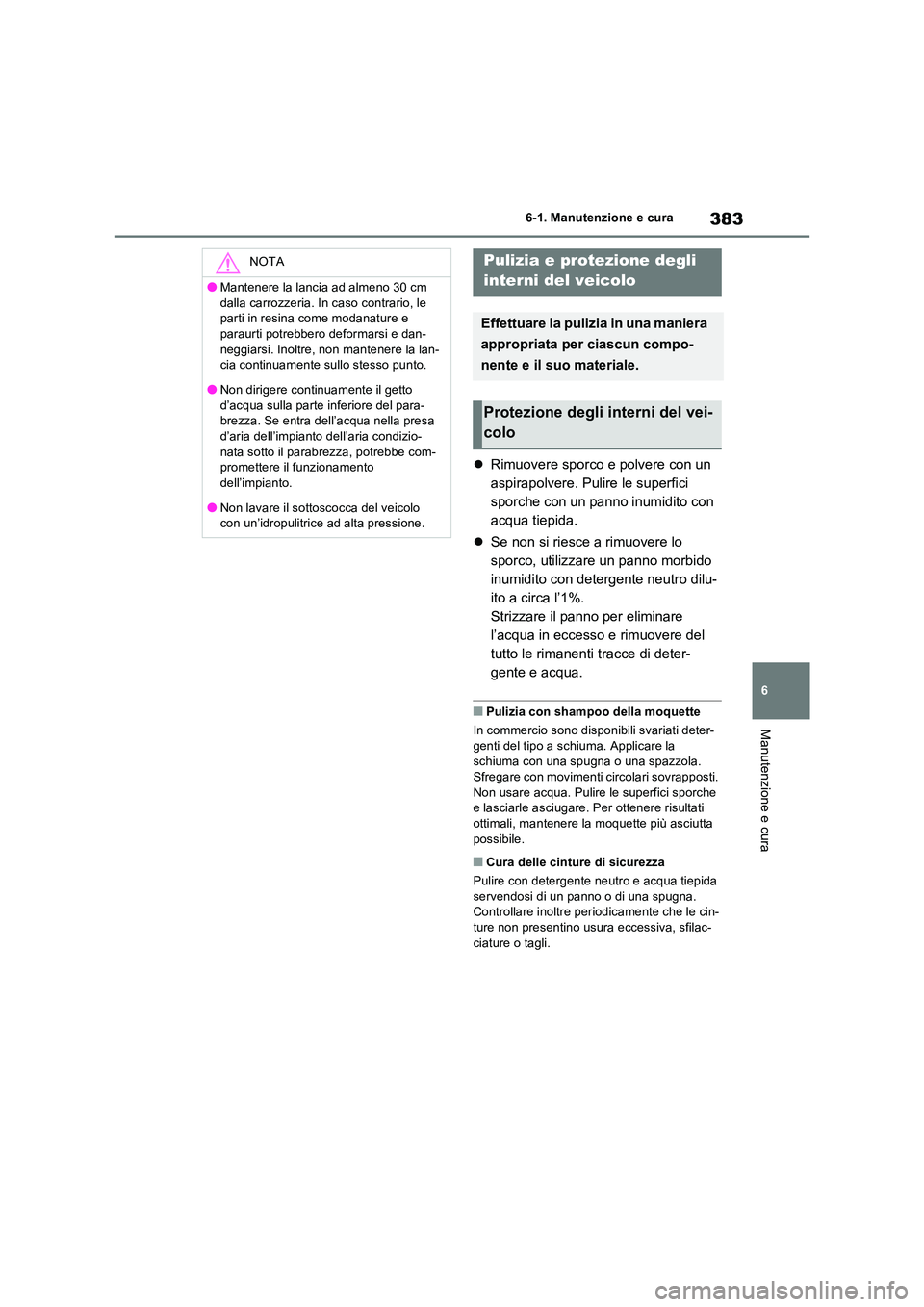

383
6
6-1. Manutenzione e cura
Manutenzione e cura
 Rimuovere sporco e polvere con un
aspirapolvere. Pulire le superfici
sporche con un panno inumidito con
acqua tiepida.
 Se non si riesce a rimuovere lo
sporco, utilizzare un panno morbido
inumidito con detergente neutro dilu-
ito a circa l’1%.
Strizzare il panno per eliminare
l’acqua in eccesso e rimuovere del
tutto le rimanenti tracce di deter-
gente e acqua.
■Pulizia con shampoo della moquette
In commercio sono disponibili svariati deter-
genti del tipo a schiuma. Applicare la schiuma con una spugna o una spazzola. Sfregare con movimenti circolari sovrapposti.
Non usare acqua. Pulire le superfici sporche e lasciarle asciugare. Per ottenere risultati ottimali, mantenere la moquette più asciutta
possibile.
■Cura delle cinture di sicurezza
Pulire con detergente neutro e acqua tiepida servendosi di un panno o di una spugna. Controllare inoltre periodicamente che le cin-
ture non presentino usura eccessiva, sfilac- ciature o tagli.
NOTA
●Mantenere la lancia ad almeno 30 cm
dalla carrozzeria. In caso contrario, le parti in resina come modanature e paraurti potrebbero deformarsi e dan-
neggiarsi. Inoltre, non mantenere la lan- cia continuamente sullo stesso punto.
●Non dirigere continuamente il getto
d’acqua sulla parte inferiore del para- brezza. Se entra dell’acqua nella presa d’aria dell’impianto dell’aria condizio-
nata sotto il parabrezza, potrebbe com- promettere il funzionamento dell’impianto.
●Non lavare il sottoscocca del veicolo con un’idropulitrice ad alta pressione.
Pulizia e protezione degli
interni del veicolo
Effettuare la pulizia in una maniera
appropriata per ciascun compo-
nente e il suo materiale.
Protezione degli interni del vei-
colo

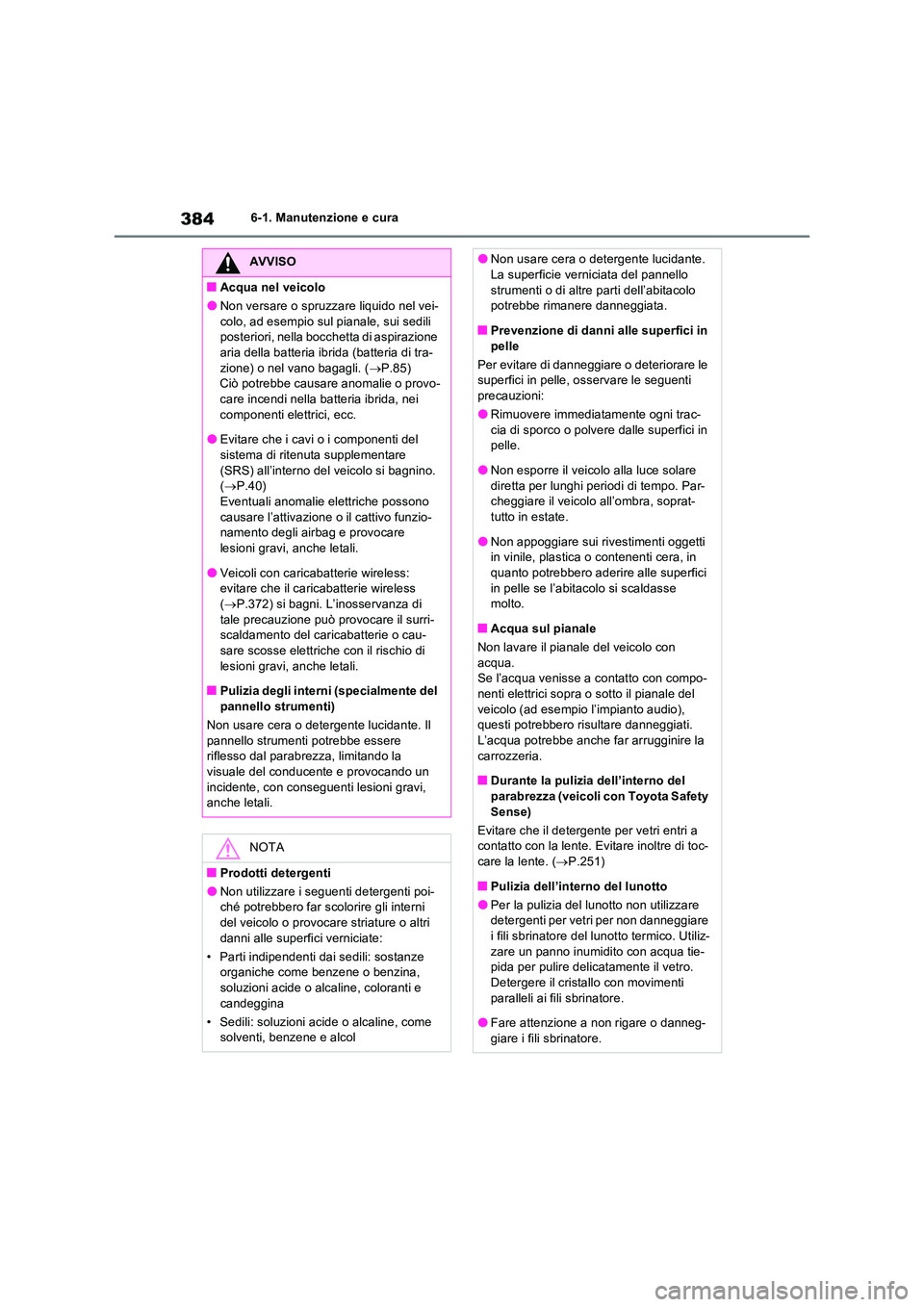

3846-1. Manutenzione e cura
AVVISO
■Acqua nel veicolo
●Non versare o spruzzare liquido nel vei-
colo, ad esempio sul pianale, sui sedili posteriori, nella bocchetta di aspirazione aria della batteria ibrida (batteria di tra-
zione) o nel vano bagagli. ( P.85) Ciò potrebbe causare anomalie o provo- care incendi nella batteria ibrida, nei
componenti elettrici, ecc.
●Evitare che i cavi o i componenti del sistema di ritenuta supplementare
(SRS) all’interno del veicolo si bagnino. ( P.40) Eventuali anomalie elettriche possono
causare l’attivazione o il cattivo funzio- namento degli airbag e provocare lesioni gravi, anche letali.
●Veicoli con caricabatterie wireless:evitare che il caricabatterie wireless ( P.372) si bagni. L’inosservanza di
tale precauzione può provocare il surri- scaldamento del caricabatterie o cau-sare scosse elettriche con il rischio di
lesioni gravi, anche letali.
■Pulizia degli interni (specialmente del pannello strumenti)
Non usare cera o detergente lucidante. Il pannello strumenti potrebbe essere riflesso dal parabrezza, limitando la
visuale del conducente e provocando un incidente, con conseguenti lesioni gravi, anche letali.
NOTA
■Prodotti detergenti
●Non utilizzare i seguenti detergenti poi-ché potrebbero far scolorire gli interni del veicolo o provocare striature o altri
danni alle superfici verniciate:
• Parti indipendenti dai sedili: sostanze organiche come benzene o benzina, soluzioni acide o alcaline, coloranti e
candeggina
• Sedili: soluzioni acide o alcaline, come solventi, benzene e alcol
●Non usare cera o detergente lucidante. La superficie verniciata del pannello
strumenti o di altre parti dell’abitacolo potrebbe rimanere danneggiata.
■Prevenzione di danni alle superfici in
pelle
Per evitare di danneggiare o deteriorare le superfici in pelle, osservare le seguenti precauzioni:
●Rimuovere immediatamente ogni trac-
cia di sporco o polvere dalle superfici in pelle.
●Non esporre il veicolo alla luce solare
diretta per lunghi periodi di tempo. Par- cheggiare il veicolo all’ombra, soprat-tutto in estate.
●Non appoggiare sui rivestimenti oggetti in vinile, plastica o contenenti cera, in quanto potrebbero aderire alle superfici
in pelle se l’abitacolo si scaldasse molto.
■Acqua sul pianale
Non lavare il pianale del veicolo con
acqua. Se l’acqua venisse a contatto con compo-nenti elettrici sopra o sotto il pianale del
veicolo (ad esempio l’impianto audio), questi potrebbero risultare danneggiati. L’acqua potrebbe anche far arrugginire la
carrozzeria.
■Durante la pulizia dell’interno del parabrezza (veicoli con Toyota Safety
Sense)
Evitare che il detergente per vetri entri a contatto con la lente. Evitare inoltre di toc-care la lente. ( P.251)
■Pulizia dell’interno del lunotto
●Per la pulizia del lunotto non utilizzare detergenti per vetri per non danneggiare i fili sbrinatore del lunotto termico. Utiliz-
zare un panno inumidito con acqua tie- pida per pulire delicatamente il vetro. Detergere il cristallo con movimenti
paralleli ai fili sbrinatore.
●Fare attenzione a non rigare o danneg- giare i fili sbrinatore.

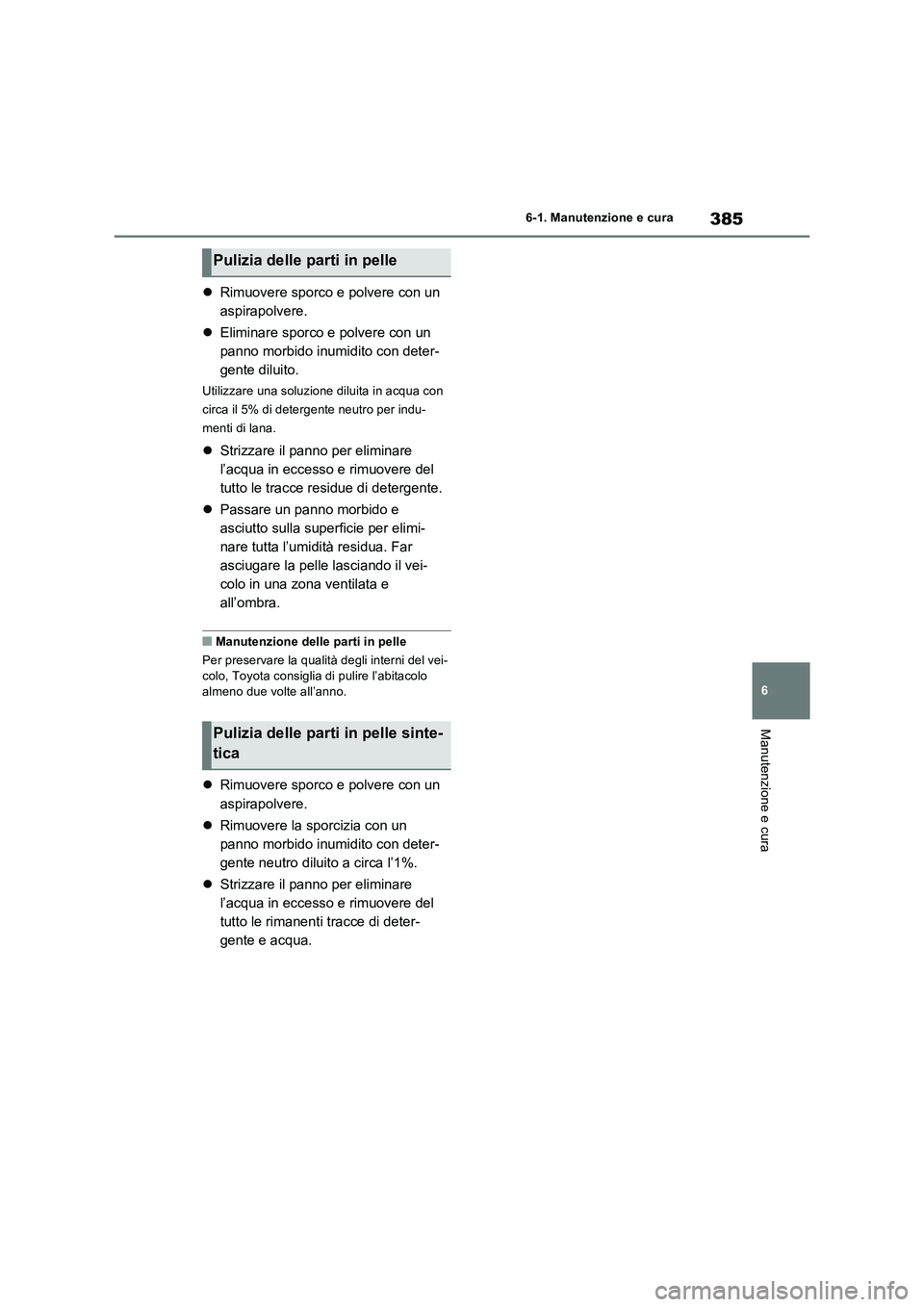

385
6 6-1. Manutenzione e cura
Manutenzione e cura
Rimuovere sporco e polvere con un
aspirapolvere.
Eliminare sporco e polvere con un
panno morbido inumidito con deter-
gente diluito.
Utilizzare una soluzione diluita in acqua con
circa il 5% di detergente neutro per indu-
menti di lana.
Strizzare il panno per eliminare
l’acqua in eccesso e rimuovere del
tutto le tracce residue di detergente.
Passare un panno morbido e
asciutto sulla superficie per elimi-
nare tutta l’umidità residua. Far
asciugare la pelle lasciando il vei-
colo in una zona ventilata e
all’ombra.
■Manutenzione delle parti in pelle
Per preservare la qualità degli interni del vei-
colo, Toyota consiglia di pulire l’abitacolo
almeno due volte all’anno.
Rimuovere sporco e polvere con un
aspirapolvere.
Rimuovere la sporcizia con un
panno morbido inumidito con deter-
gente neutro diluito a circa l’1%.
Strizzare il panno per eliminare
l’acqua in eccesso e rimuovere del
tutto le rimanenti tracce di deter-
gente e acqua.
Pulizia delle parti in pelle
Pulizia delle parti in pelle sinte-
tica

3866-2. Manutenzione
6-2.Manutenz ion e
■Dove ottenere assistenza per la manu- tenzione?
Per mantenere il proprio veicolo nelle migliori condizioni possibili, Toyota consiglia di far
eseguire tutti gli interventi di manutenzione, le ispezioni e le riparazioni presso i conces-sionari o le officine autorizzate Toyota, o
presso altre officine di fiducia. Per le ripara- zioni e gli interventi di manutenzione coperti da garanzia, rivolgersi a un concessionario o
un’officina autorizzata Toyota, che utilizzerà ricambi originali Toyota per riparare qualsiasi guasto riscontrato. Anche in caso di ripara-
zioni o interventi di manutenzione non coperti da garanzia, i vantaggi offerti dalla rete di concessionari o di officine autorizzate Toyota
sono numerosi in quanto, facendo parte della rete Toyota, saranno in grado di risolvere qualsiasi problema riscontrato.
Un concessionario o un’officina Toyota, o
un’altra officina di fiducia, eseguirà tutti gli interventi di manutenzione programmata necessari al veicolo in maniera affidabile e a
costi ridotti, grazie all’esperienza acquisita sui veicoli Toyota.
Effettuare gli interventi di manutenzione
programmata agli intervalli specificati
nel programma di manutenzione.
Per informazioni dettagliate sul programma
di manutenzione, vedere il “Libretto di manu-
tenzione Toyota” o il “Libretto di garanzia
Toyota”.
Informazioni sulla manutenzione “fai da
te”.
Molti interventi di manutenzione possono
essere eseguiti personalmente se si ha un
minimo di dimestichezza con la meccanica e
qualche attrezzo di base.
Tenere tuttavia presente che per alcuni
interventi di manutenzione si richiedono
attrezzi speciali e competenze specifiche. È
preferibile che tali interventi vengano ese-
guiti da meccanici qualificati. Anche se il
proprietario è un meccanico “fai da te”
esperto, è consigliabile che le riparazioni e
gli interventi di manutenzione vengano ese-
guiti presso un concessionario o un’officina
autorizzata Toyota, o presso un’altra officina
di fiducia. I concessionari o le officine auto-
rizzate Toyota tengono un registro degli
interventi di manutenzione che potrebbe
risultare utile quando il veicolo richiede un
intervento coperto da garanzia. Se si decide
di rivolgersi a un professionista qualificato
ed attrezzato esterno alla rete di assistenza
Toyota per la riparazione o la manutenzione
Manutenzione necessaria
Per garantire una guida sicura ed
economica, è essenziale provve-
dere alla cura quotidiana e alla
regolare manutenzione del vei-
colo. Toyota consiglia di far ese-
guire gli interventi di
manutenzione riportati di seguito.
AVVISO
■Se il veicolo non riceve una manuten-
zione adeguata
Una manutenzione inadeguata potrebbe provocare gravi danni al veicolo e lesioni gravi, anche letali alle persone.
■Interventi sulla batteria da 12 volt
Poli, terminali e accessori della batteria da 12 volt contengono piombo e composti di
piombo che possono causare danni al cer- vello. Lavarsi le mani dopo averli toccati. ( P.398)
Manutenzione programmata
Manutenzione “fai da te”

387
6 6-2. Manutenzione
Manutenzione e cura

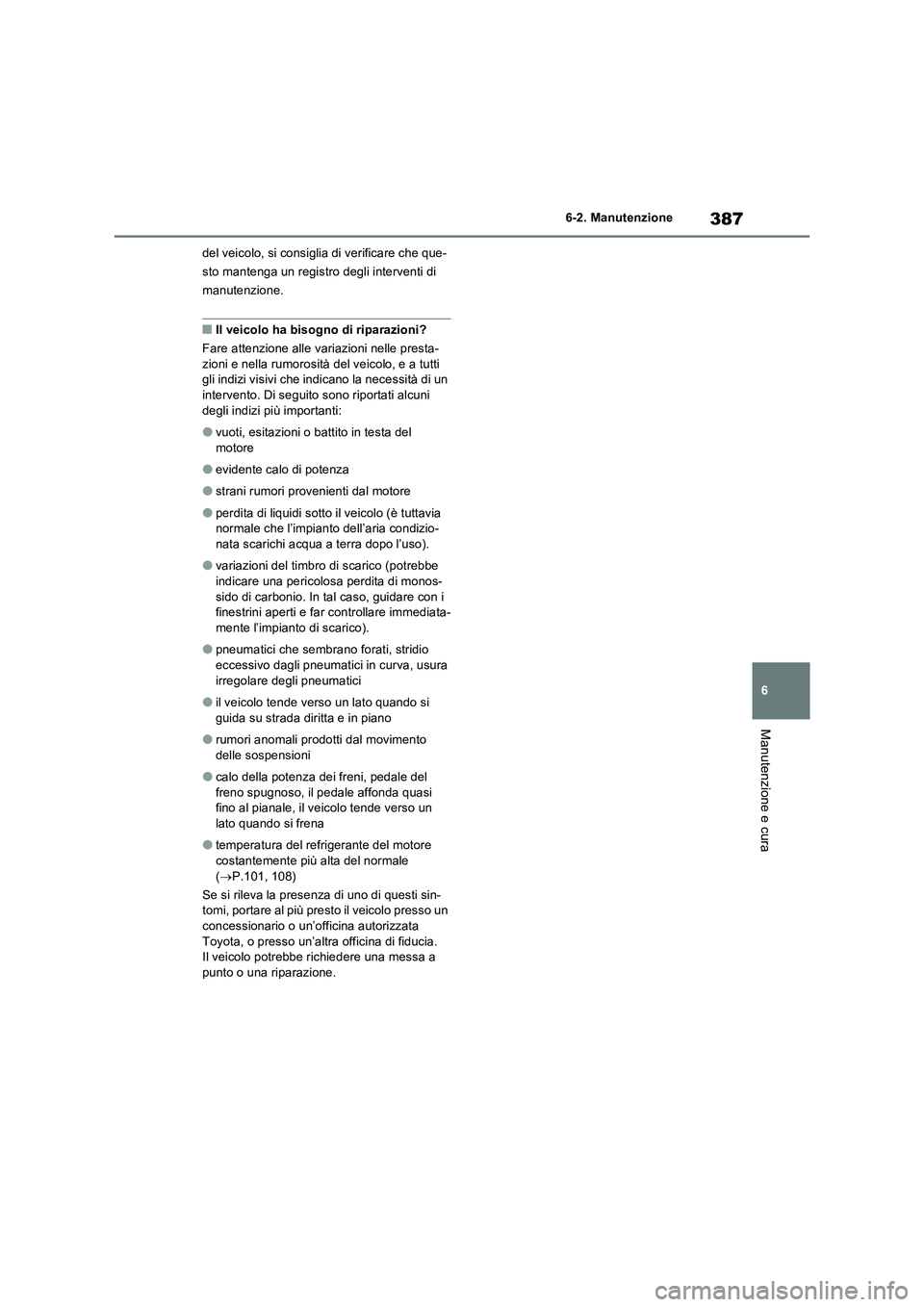

del veicolo, si consiglia di verificare che que-
sto mantenga un registro degli interventi di
manutenzione.
■Il veicolo ha bisogno di riparazioni?
Fare attenzione alle variazioni nelle presta-
zioni e nella rumorosità del veicolo, e a tutti
gli indizi visivi che indicano la necessità di un
intervento. Di seguito sono riportati alcuni
degli indizi più importanti:
●vuoti, esitazioni o battito in testa del
motore
●evidente calo di potenza
●strani rumori provenienti dal motore
●perdita di liquidi sotto il veicolo (è tuttavia
normale che l’impianto dell’aria condizio-
nata scarichi acqua a terra dopo l’uso).
●variazioni del timbro di scarico (potrebbe
indicare una pericolosa perdita di monos-
sido di carbonio. In tal caso, guidare con i
finestrini aperti e far controllare immediata-
mente l’impianto di scarico).
●pneumatici che sembrano forati, stridio
eccessivo dagli pneumatici in curva, usura
irregolare degli pneumatici
●il veicolo tende verso un lato quando si
guida su strada diritta e in piano
●rumori anomali prodotti dal movimento
delle sospensioni
●calo della potenza dei freni, pedale del
freno spugnoso, il pedale affonda quasi
fino al pianale, il veicolo tende verso un
lato quando si frena
●temperatura del refrigerante del motore
costantemente più alta del normale
(P.101, 108)
Se si rileva la presenza di uno di questi sin-
tomi, portare al più presto il veicolo presso un
concessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia.
Il veicolo potrebbe richiedere una messa a
punto o una riparazione.

3886-3. Manutenzione “fai da te”
6-3.Manutenz ion e “ fa i da te”Precauzioni da osservare
durante la manutenzione
“fai da te”
Se si esegue personalmente la
manutenzione del veicolo, assicu-
rarsi di seguire le procedure cor-
rette illustrate nelle sezioni
seguenti.
Manutenzione
ComponentiParti e attrezzi
Stato batteria da
12 volt (P.398)
•Grasso
• Chiave convenzionale
(per bulloni sui morsetti
dei terminali)
Livello refrige-
rante
motore/unità di
gestione elet-
trica (P.395)
• “Toyota Super Long
Life Coolant” (refrige-
rante Toyota di durata
superiore) o un refrige-
rante simile di alta qua-
lità, a base di glicole
etilenico, che non con-
tenga silicato, ammina,
nitrito o borati, prodotto
con la tecnologia degli
acidi organici ibridi di
lunga durata
“Toyota Super Long
Life Coolant” è premi-
scelato con 50% di
refrigerante e 50% di
acqua deionizzata.
• Imbuto (usato esclusi-
vamente per aggiun-
gere refrigerante)
Livello olio
motore
(P.393)
• “Toyota Genuine Motor
Oil” (olio motore origi-
nale Toyota) o equiva-
lente
• Straccio o carta
• Imbuto (usato esclusi-
vamente per aggiun-
gere olio motore)
Fusibili (P.423)
• Fusibile con lo stesso
amperaggio dell’origi-
nale
Bocchetta di
aspirazione aria
della batteria
ibrida (batteria di
trazione)
(P.413)
• Aspirapolvere, ecc.,
• Cacciavite a stella
Lampadine
(P.426)
• Lampadina con lo
stesso codice e la
stessa potenza dell’ori-
ginale
• Cacciavite a stella
• Cacciavite a testa
piatta
• Chiave
Radiatore e con-
densatore
(P.396)

Pressione di
gonfiaggio pneu-
matici
(P.407)• Manometro per la pres-
sione degli pneumatici
• Fonte di aria com-
pressa
Liquido lavavetro
(P.397)
• Acqua o liquido lavave-
tro contenente anti-
gelo (per il periodo
invernale)
• Imbuto (usato esclusi-
vamente per aggiun-
gere acqua o liquido
lavavetro)
ComponentiParti e attrezzi
