2023 TOYOTA RAV4 Manuale duso (in Italian)

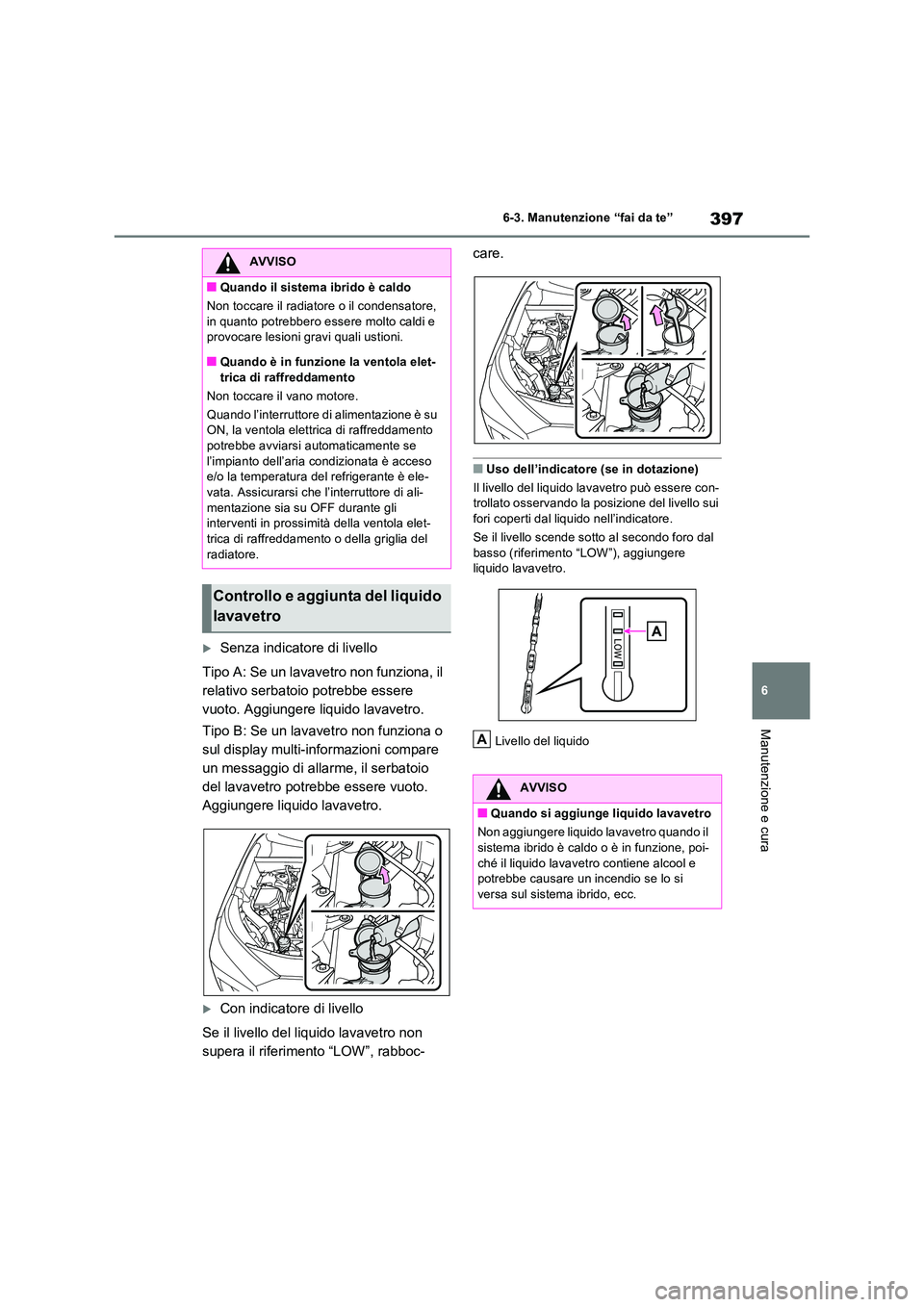

397
6
6-3. Manutenzione “fai da te”
Manutenzione e cura
Senza indicatore di livello
Tipo A: Se un lavavetro non funziona, il
relativo serbatoio potrebbe essere
vuoto. Aggiungere liquido lavavetro.
Tipo B: Se un lavavetro non funziona o
sul display multi-informazioni compare
un messaggio di allarme, il serbatoio
del lavavetro potrebbe essere vuoto.
Aggiungere liquido lavavetro.
Con indicatore di livello
Se il livello del liquido lavavetro non
supera il riferimento “LOW”, rabboc-
care.
■Uso dell’indicatore (se in dotazione)
Il livello del liquido lavavetro può essere con- trollato osservando la posizione del livello sui
fori coperti dal liquido nell’indicatore.
Se il livello scende sotto al secondo foro dal basso (riferimento “LOW”), aggiungere liquido lavavetro.
Livello del liquido
AVVISO
■Quando il sistema ibrido è caldo
Non toccare il radiatore o il condensatore,
in quanto potrebbero essere molto caldi e provocare lesioni gravi quali ustioni.
■Quando è in funzione la ventola elet-
trica di raffreddamento
Non toccare il vano motore.
Quando l’interruttore di alimentazione è su ON, la ventola elettrica di raffreddamento potrebbe avviarsi automaticamente se
l’impianto dell’aria condizionata è acceso e/o la temperatura del refrigerante è ele-vata. Assicurarsi che l’interruttore di ali-
mentazione sia su OFF durante gli interventi in prossimità della ventola elet-trica di raffreddamento o della griglia del
radiatore.
Controllo e aggiunta del liquido
lavavetro
AVVISO
■Quando si aggiunge liquido lavavetro
Non aggiungere liquido lavavetro quando il sistema ibrido è caldo o è in funzione, poi-
ché il liquido lavavetro contiene alcool e potrebbe causare un incendio se lo si versa sul sistema ibrido, ecc.
A

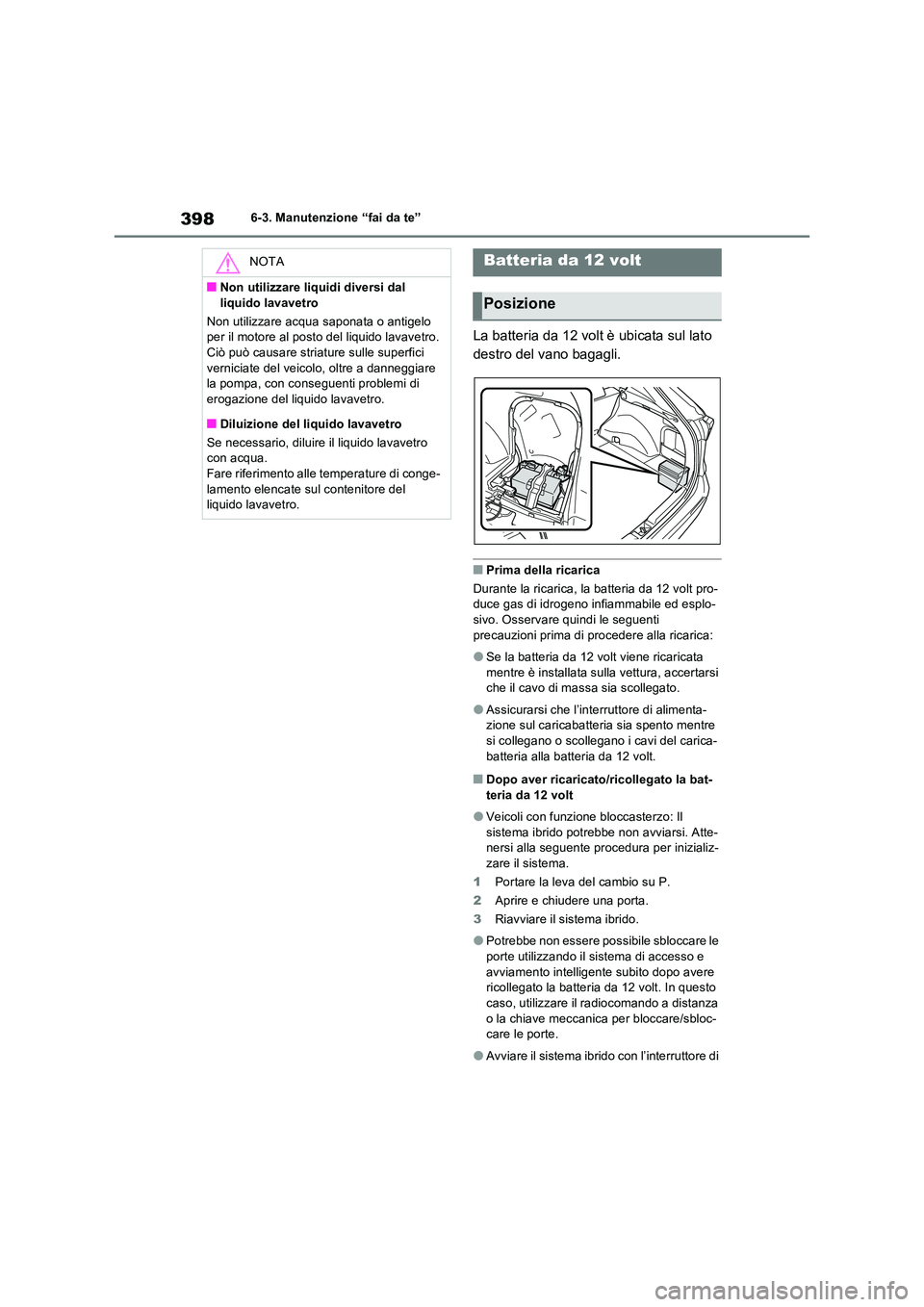

3986-3. Manutenzione “fai da te”
La batteria da 12 volt è ubicata sul lato
destro del vano bagagli.
■Prima della ricarica
Durante la ricarica, la batteria da 12 volt pro- duce gas di idrogeno infiammabile ed esplo-sivo. Osservare quindi le seguenti
precauzioni prima di procedere alla ricarica:
●Se la batteria da 12 volt viene ricaricata
mentre è installata sulla vettura, accertarsi che il cavo di massa sia scollegato.
●Assicurarsi che l’interruttore di alimenta-zione sul caricabatteria sia spento mentre si collegano o scollegano i cavi del carica-
batteria alla batteria da 12 volt.
■Dopo aver ricaricato/ricollegato la bat- teria da 12 volt
●Veicoli con funzione bloccasterzo: Il sistema ibrido potrebbe non avviarsi. Atte-nersi alla seguente pr ocedura per inizializ-
zare il sistema.
1 Portare la leva del cambio su P.
2 Aprire e chiudere una porta.
3 Riavviare il sistema ibrido.
●Potrebbe non essere possibile sbloccare le
porte utilizzando il sistema di accesso e avviamento intelligente subito dopo avere ricollegato la batteria da 12 volt. In questo
caso, utilizzare il radiocomando a distanza o la chiave meccanica per bloccare/sbloc-care le porte.
●Avviare il sistema ibrido con l’interruttore di
NOTA
■Non utilizzare liquidi diversi dal
liquido lavavetro
Non utilizzare acqua saponata o antigelo per il motore al posto del liquido lavavetro.Ciò può causare striature sulle superfici
verniciate del veicolo, oltre a danneggiare la pompa, con conseguenti problemi di erogazione del liquido lavavetro.
■Diluizione del liquido lavavetro
Se necessario, diluire il liquido lavavetro con acqua.Fare riferimento alle temperature di conge-
lamento elencate sul contenitore del liquido lavavetro.
Batteria da 12 volt
Posizione

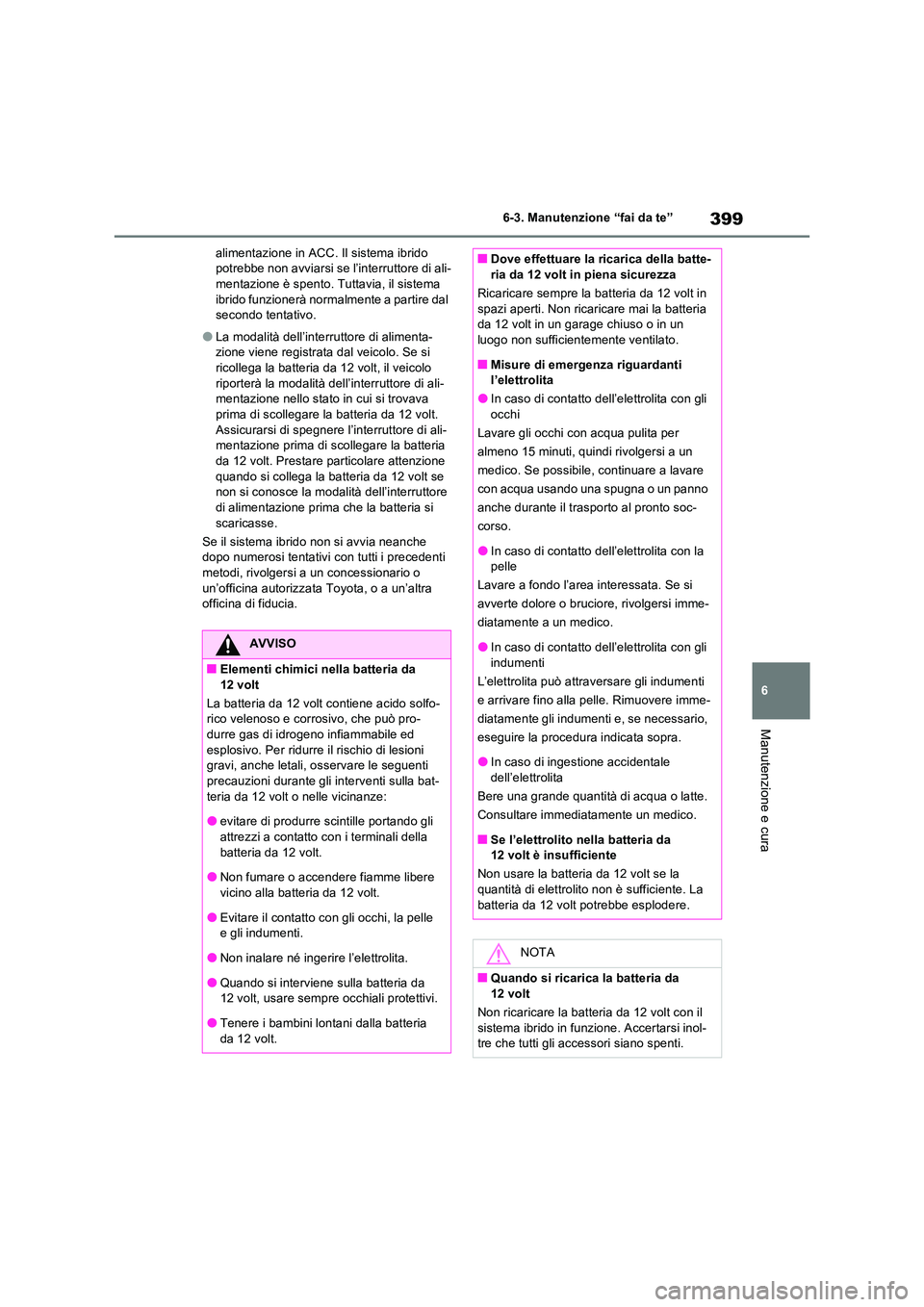

399
6
6-3. Manutenzione “fai da te”
Manutenzione e cura
alimentazione in ACC. Il sistema ibrido potrebbe non avviarsi se l’interruttore di ali-mentazione è spento. Tuttavia, il sistema
ibrido funzionerà normalmente a partire dal secondo tentativo.
●La modalità dell’interruttore di alimenta-zione viene registrata dal veicolo. Se si ricollega la batteria da 12 volt, il veicolo
riporterà la modalità dell’interruttore di ali- mentazione nello stato in cui si trovava prima di scollegare la batteria da 12 volt.
Assicurarsi di spegnere l’interruttore di ali- mentazione prima di scollegare la batteria da 12 volt. Prestare particolare attenzione
quando si collega la batteria da 12 volt se non si conosce la modalità dell’interruttore di alimentazione prima che la batteria si
scaricasse.
Se il sistema ibrido non si avvia neanche dopo numerosi tentativi con tutti i precedenti metodi, rivolgersi a un concessionario o
un’officina autorizzata Toyota, o a un’altra officina di fiducia.
AVVISO
■Elementi chimici nella batteria da
12 volt
La batteria da 12 volt contiene acido solfo- rico velenoso e corrosivo, che può pro-
durre gas di idrogeno infiammabile ed esplosivo. Per ridurre il rischio di lesioni gravi, anche letali, osservare le seguenti
precauzioni durante gli interventi sulla bat- teria da 12 volt o nelle vicinanze:
●evitare di produrre scintille portando gli
attrezzi a contatto con i terminali della batteria da 12 volt.
●Non fumare o accendere fiamme libere
vicino alla batteria da 12 volt.
●Evitare il contatto con gli occhi, la pelle e gli indumenti.
●Non inalare né ingerire l’elettrolita.
●Quando si interviene sulla batteria da 12 volt, usare sempre occhiali protettivi.
●Tenere i bambini lontani dalla batteria da 12 volt.
■Dove effettuare la ricarica della batte-ria da 12 volt in piena sicurezza
Ricaricare sempre la batteria da 12 volt in
spazi aperti. Non ricaricare mai la batteria da 12 volt in un garage chiuso o in un luogo non sufficientemente ventilato.
■Misure di emergenza riguardanti l’elettrolita
●In caso di contatto dell’elettrolita con gli occhi
Lavare gli occhi c on acqua pulita per
almeno 15 minuti, quindi rivolgersi a un
medico. Se possibile, continuare a lavare
con acqua usando una spugna o un panno
anche durante il trasporto al pronto soc-
corso.
●In caso di contatto dell’elettrolita con la pelle
Lavare a fondo l’area interessata. Se si
avverte dolore o bruciore, rivolgersi imme-
diatamente a un medico.
●In caso di contatto dell’elettrolita con gli
indumenti
L’elettrolita può attraversare gli indumenti
e arrivare fino alla pelle. Rimuovere imme-
diatamente gli indumenti e, se necessario,
eseguire la procedura indicata sopra.
●In caso di ingestione accidentale dell’elettrolita
Bere una grande quantità di acqua o latte.
Consultare immediatamente un medico.
■Se l’elettrolito nella batteria da 12 volt è insufficiente
Non usare la batteria da 12 volt se la quantità di elettrolito non è sufficiente. La
batteria da 12 volt potrebbe esplodere.
NOTA
■Quando si ricarica la batteria da 12 volt
Non ricaricare la batteria da 12 volt con il
sistema ibrido in funzione. Accertarsi inol- tre che tutti gli accessori siano spenti.

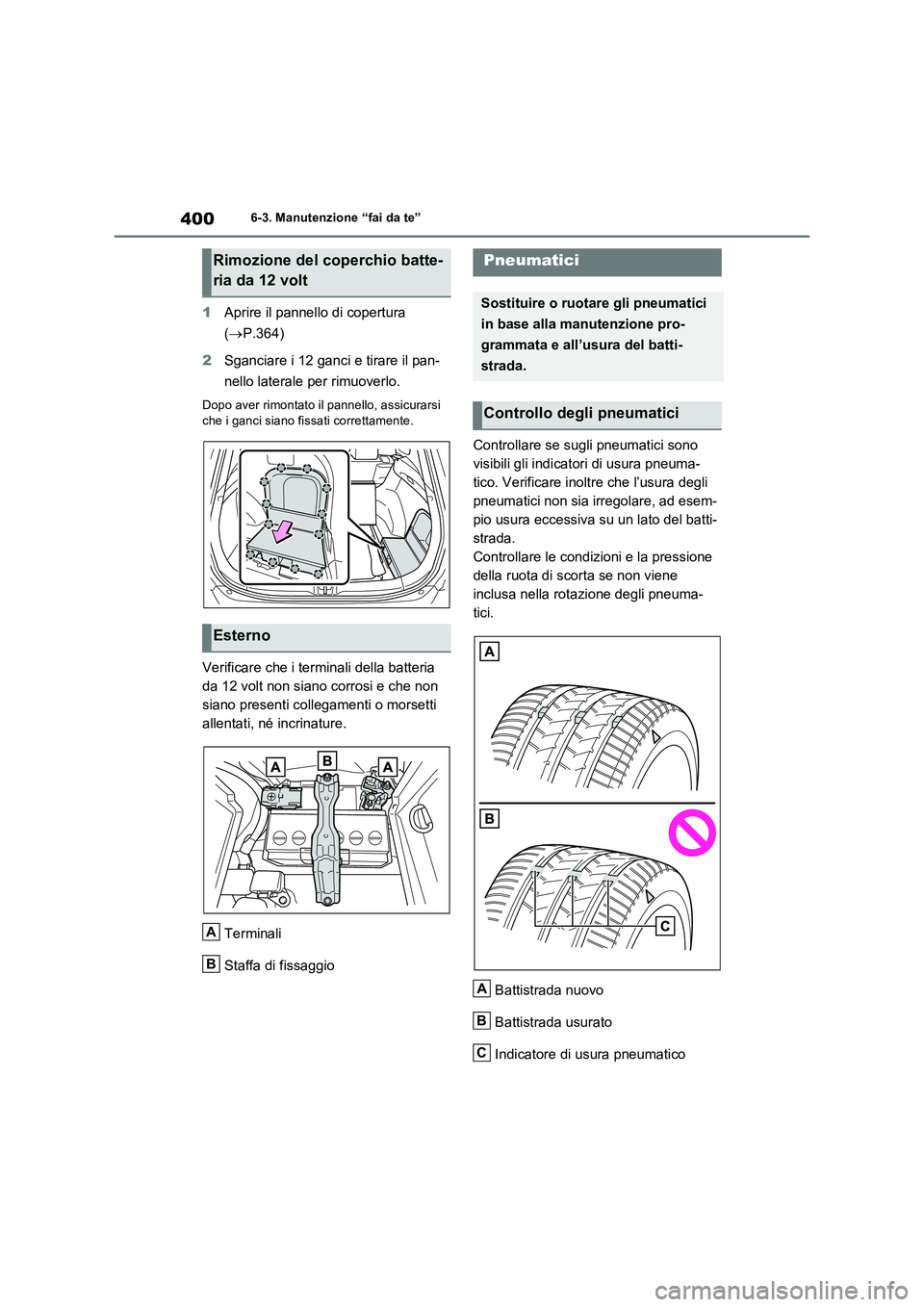

4006-3. Manutenzione “fai da te”
1Aprire il pannello di copertura
(P.364)
2Sganciare i 12 ganci e tirare il pan-
nello laterale per rimuoverlo.
Dopo aver rimontato il pannello, assicurarsi
che i ganci siano fissati correttamente.
Verificare che i terminali della batteria
da 12 volt non siano corrosi e che non
siano presenti collegamenti o morsetti
allentati, né incrinature.
Terminali
Staffa di fissaggioControllare se sugli pneumatici sono
visibili gli indicatori di usura pneuma-
tico. Verificare inoltre che l’usura degli
pneumatici non sia irregolare, ad esem-
pio usura eccessiva su un lato del batti-
strada.
Controllare le condizioni e la pressione
della ruota di scorta se non viene
inclusa nella rotazione degli pneuma-
tici.
Battistrada nuovo
Battistrada usurato
Indicatore di usura pneumatico
Rimozione del coperchio batte-
ria da 12 volt
Esterno
A
B
Pneumatici
Sostituire o ruotare gli pneumatici
in base alla manutenzione pro-
grammata e all’usura del batti-
strada.
Controllo degli pneumatici
A
B
C

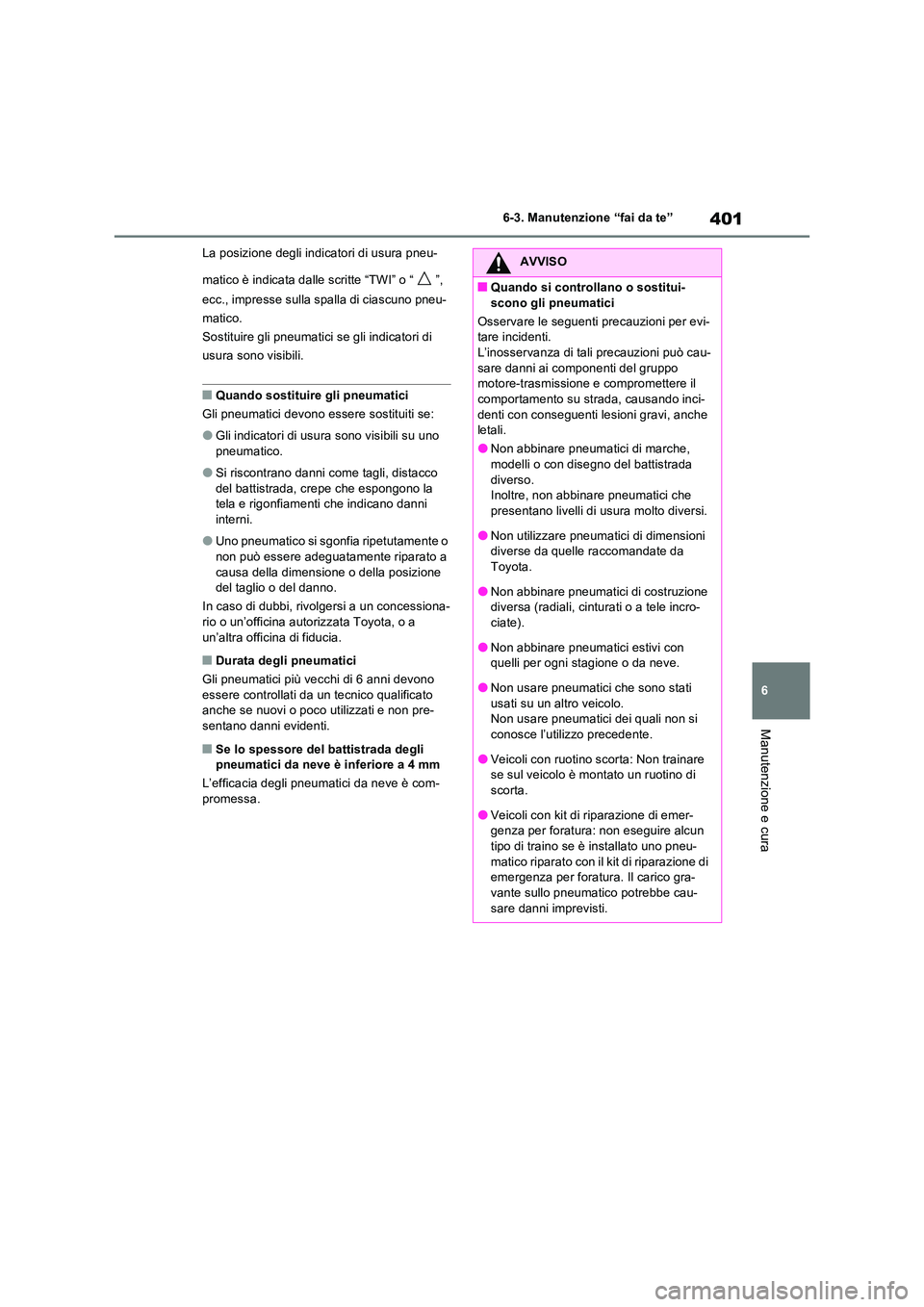

401
6
6-3. Manutenzione “fai da te”
Manutenzione e cura
La posizione degli indicatori di usura pneu-
matico è indicata dalle scritte “TWI” o “ ”,
ecc., impresse sulla spalla di ciascuno pneu-
matico.
Sostituire gli pneumatici se gli indicatori di
usura sono visibili.
■Quando sostituire gli pneumatici
Gli pneumatici devono essere sostituiti se:
●Gli indicatori di usura sono visibili su uno
pneumatico.
●Si riscontrano danni come tagli, distacco
del battistrada, crepe che espongono la tela e rigonfiamenti che indicano danni interni.
●Uno pneumatico si sgonfia ripetutamente o non può essere adeguatamente riparato a
causa della dimensione o della posizione del taglio o del danno.
In caso di dubbi, rivolgersi a un concessiona- rio o un’officina autorizzata Toyota, o a
un’altra officina di fiducia.
■Durata degli pneumatici
Gli pneumatici più vecchi di 6 anni devono essere controllati da un tecnico qualificato anche se nuovi o poco utilizzati e non pre-
sentano danni evidenti.
■Se lo spessore del battistrada degli pneumatici da neve è inferiore a 4 mm
L’efficacia degli pneumatici da neve è com- promessa.
AVVISO
■Quando si controllano o sostitui-
scono gli pneumatici
Osservare le seguenti precauzioni per evi- tare incidenti.L’inosservanza di tali precauzioni può cau-
sare danni ai componenti del gruppo motore-trasmissione e compromettere il comportamento su strada, causando inci-
denti con conseguenti lesioni gravi, anche letali.
●Non abbinare pneumatici di marche, modelli o con disegno del battistrada
diverso. Inoltre, non abbinare pneumatici che presentano livelli di usura molto diversi.
●Non utilizzare pneumatici di dimensioni diverse da quelle raccomandate da Toyota.
●Non abbinare pneumatici di costruzione diversa (radiali, cinturati o a tele incro-ciate).
●Non abbinare pneumatici estivi con quelli per ogni stagione o da neve.
●Non usare pneumatici che sono stati
usati su un altro veicolo. Non usare pneumatici dei quali non si
conosce l’utilizzo precedente.
●Veicoli con ruotino scorta: Non trainare se sul veicolo è montato un ruotino di
scorta.
●Veicoli con kit di riparazione di emer- genza per foratura: non eseguire alcun
tipo di traino se è installato uno pneu- matico riparato con il kit di riparazione di emergenza per foratura. Il carico gra-
vante sullo pneumatico potrebbe cau- sare danni imprevisti.

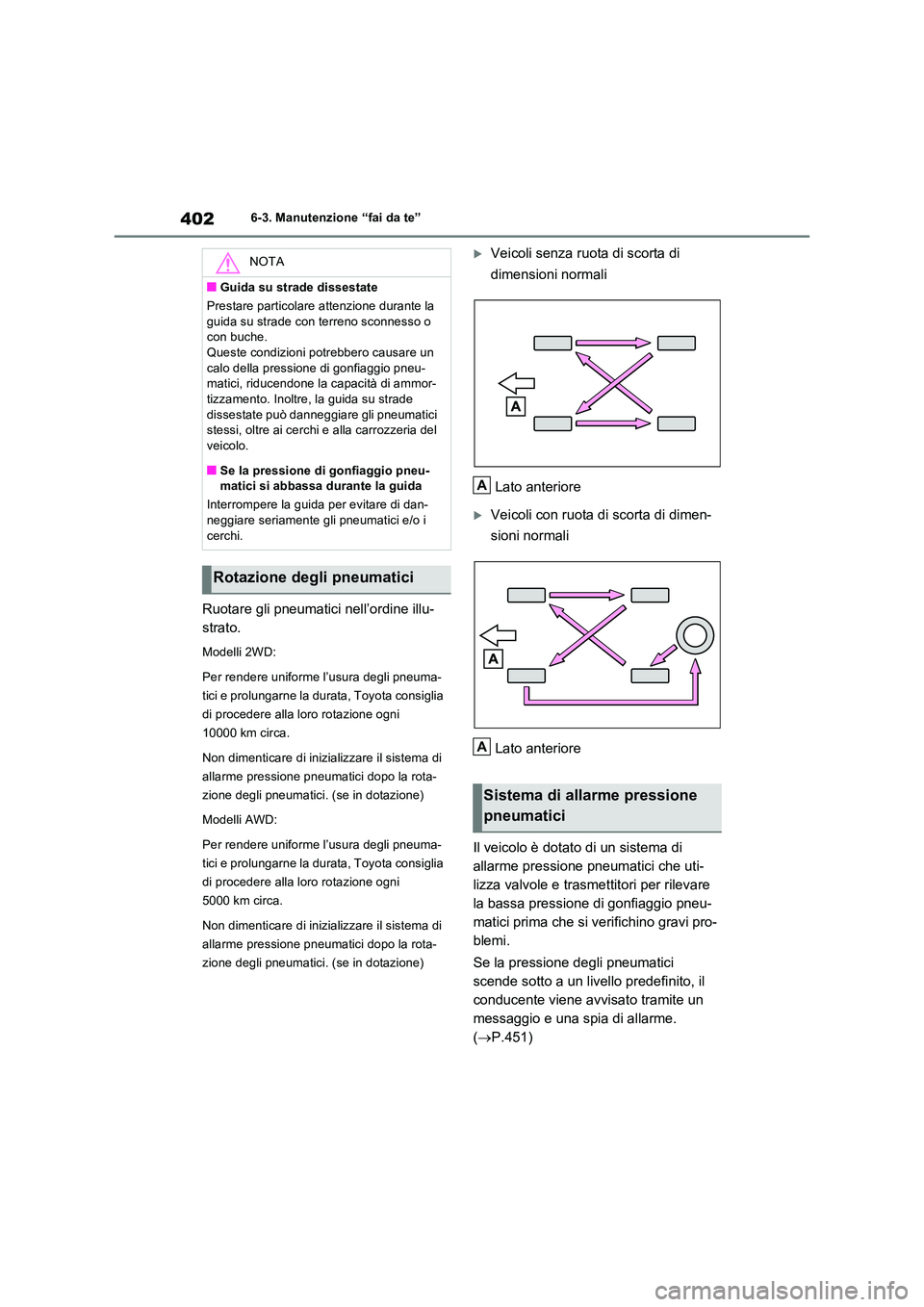

4026-3. Manutenzione “fai da te”
Ruotare gli pneumatici nell’ordine illu-
strato.
Modelli 2WD:
Per rendere uniforme l’usura degli pneuma-
tici e prolungarne la durata, Toyota consiglia
di procedere alla loro rotazione ogni
10000 km circa.
Non dimenticare di inizia lizzare il sistema di
allarme pressione pneumatici dopo la rota-
zione degli pneumatici. (se in dotazione)
Modelli AWD:
Per rendere uniforme l’usura degli pneuma-
tici e prolungarne la durata, Toyota consiglia
di procedere alla loro rotazione ogni
5000 km circa.
Non dimenticare di inizia lizzare il sistema di
allarme pressione pneumatici dopo la rota-
zione degli pneumatici. (se in dotazione)
Veicoli senza ruota di scorta di
dimensioni normali
Lato anteriore
Veicoli con ruota di scorta di dimen-
sioni normali
Lato anteriore
Il veicolo è dotato di un sistema di
allarme pressione pneumatici che uti-
lizza valvole e trasmettitori per rilevare
la bassa pressione di gonfiaggio pneu-
matici prima che si verifichino gravi pro-
blemi.
Se la pressione degli pneumatici
scende sotto a un livello predefinito, il
conducente viene avvisato tramite un
messaggio e una spia di allarme.
( P.451)
NOTA
■Guida su strade dissestate
Prestare particolare attenzione durante la
guida su strade con terreno sconnesso o con buche.Queste condizioni potrebbero causare un
calo della pressione di gonfiaggio pneu- matici, riducendone la capacità di ammor-tizzamento. Inoltre, la guida su strade
dissestate può danneggiare gli pneumatici stessi, oltre ai cerchi e alla carrozzeria del veicolo.
■Se la pressione di gonfiaggio pneu-matici si abbassa durante la guida
Interrompere la guida per evitare di dan- neggiare seriamente gli pneumatici e/o i
cerchi.
Rotazione degli pneumatici
Sistema di allarme pressione
pneumatici
A
A

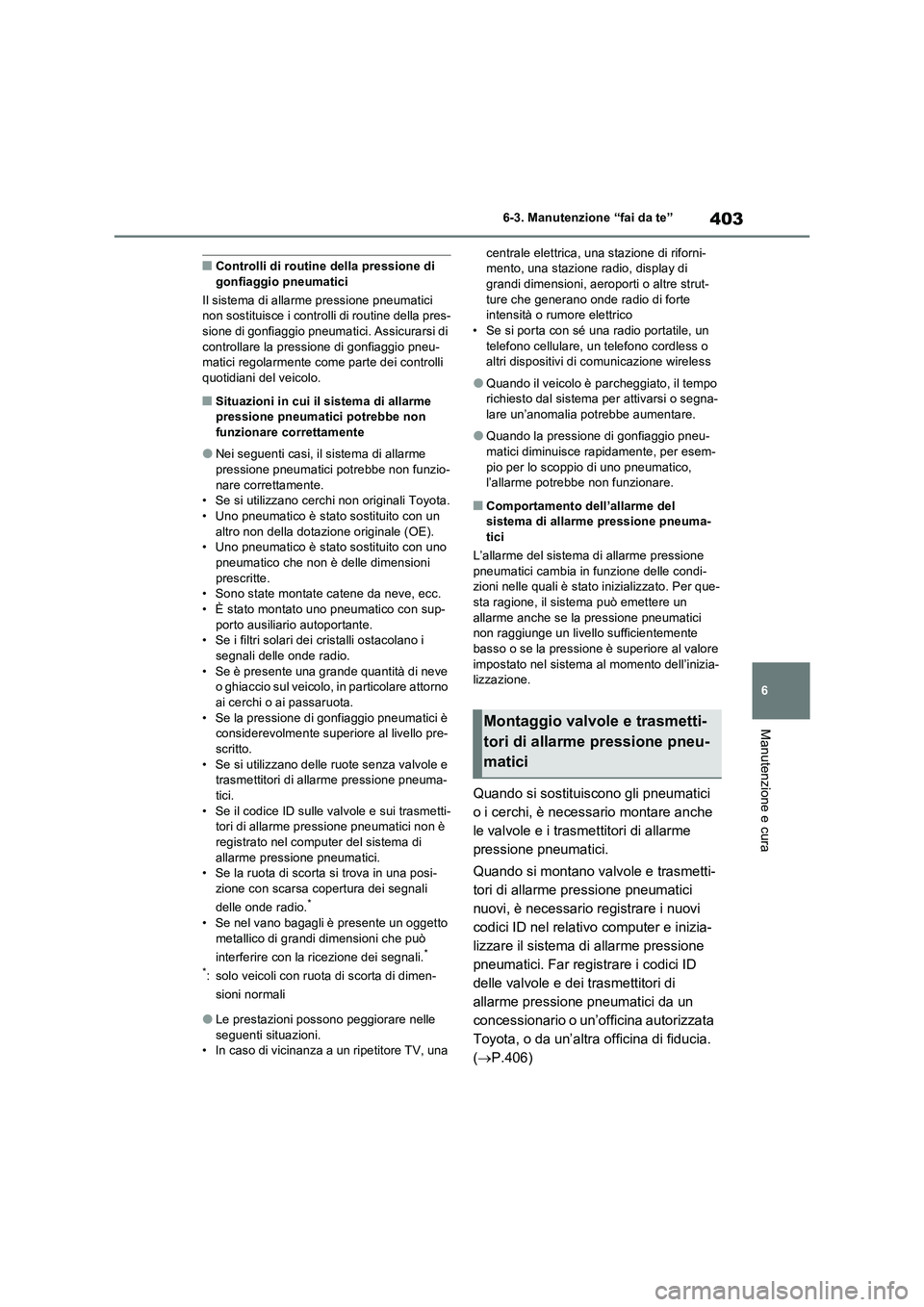

403
6 6-3. Manutenzione “fai da te”
Manutenzione e cura
■Controlli di routine della pressione di
gonfiaggio pneumatici
Il sistema di allarme pressione pneumatici
non sostituisce i controlli di routine della pres-
sione di gonfiaggio pneumatici. Assicurarsi di
controllare la pressione di gonfiaggio pneu-
matici regolarmente come parte dei controlli
quotidiani del veicolo.
■Situazioni in cui il sistema di allarme
pressione pneumatici potrebbe non
funzionare correttamente
●Nei seguenti casi, il sistema di allarme
pressione pneumatici potrebbe non funzio-
nare correttamente.
• Se si utilizzano cerchi non originali Toyota.
• Uno pneumatico è stato sostituito con un
altro non della dotazione originale (OE).
• Uno pneumatico è stato sostituito con uno
pneumatico che non è delle dimensioni
prescritte.
• Sono state montate catene da neve, ecc.
• È stato montato uno pneumatico con sup-
porto ausiliario autoportante.
• Se i filtri solari dei cristalli ostacolano i
segnali delle onde radio.
• Se è presente una grande quantità di neve
o ghiaccio sul veicolo, in particolare attorno
ai cerchi o ai passaruota.
• Se la pressione di gonfiaggio pneumatici è
considerevolmente superiore al livello pre-
scritto.
• Se si utilizzano delle ruote senza valvole e
trasmettitori di allarme pressione pneuma-
tici.
• Se il codice ID sulle valvole e sui trasmetti-
tori di allarme pressione pneumatici non è
registrato nel computer del sistema di
allarme pressione pneumatici.
• Se la ruota di scorta si trova in una posi-
zione con scarsa copertura dei segnali
delle onde radio.
*
• Se nel vano bagagli è presente un oggetto
metallico di grandi dimensioni che può
interferire con la ricezione dei segnali.
*
*
: solo veicoli con ruota di scorta di dimen-
sioni normali
●Le prestazioni possono peggiorare nelle
seguenti situazioni.
• In caso di vicinanza a un ripetitore TV, una centrale elettrica, una stazione di riforni-
mento, una stazione radio, display di
grandi dimensioni, aeroporti o altre strut-
ture che generano onde radio di forte
intensità o rumore elettrico
• Se si porta con sé una radio portatile, un
telefono cellulare, un telefono cordless o
altri dispositivi di comunicazione wireless
●Quando il veicolo è parcheggiato, il tempo
richiesto dal sistema per attivarsi o segna-
lare un’anomalia potrebbe aumentare.
●Quando la pressione di gonfiaggio pneu-
matici diminuisce rapidamente, per esem-
pio per lo scoppio di uno pneumatico,
l’allarme potrebbe non funzionare.
■Comportamento dell’allarme del
sistema di allarme pressione pneuma-
tici
L’allarme del sistema di allarme pressione
pneumatici cambia in funzione delle condi-
zioni nelle quali è stato inizializzato. Per que-
sta ragione, il sistema può emettere un
allarme anche se la pressione pneumatici
non raggiunge un livello sufficientemente
basso o se la pressione è superiore al valore
impostato nel sistema al momento dell’inizia-
lizzazione.
Quando si sostituiscono gli pneumatici
o i cerchi, è necessario montare anche
le valvole e i trasmettitori di allarme
pressione pneumatici.
Quando si montano valvole e trasmetti-
tori di allarme pressione pneumatici
nuovi, è necessario registrare i nuovi
codici ID nel relativo computer e inizia-
lizzare il sistema di allarme pressione
pneumatici. Far registrare i codici ID
delle valvole e dei trasmettitori di
allarme pressione pneumatici da un
concessionario o un’officina autorizzata
Toyota, o da un’altra officina di fiducia.
(P.406)
Montaggio valvole e trasmetti-
tori di allarme pressione pneu-
matici

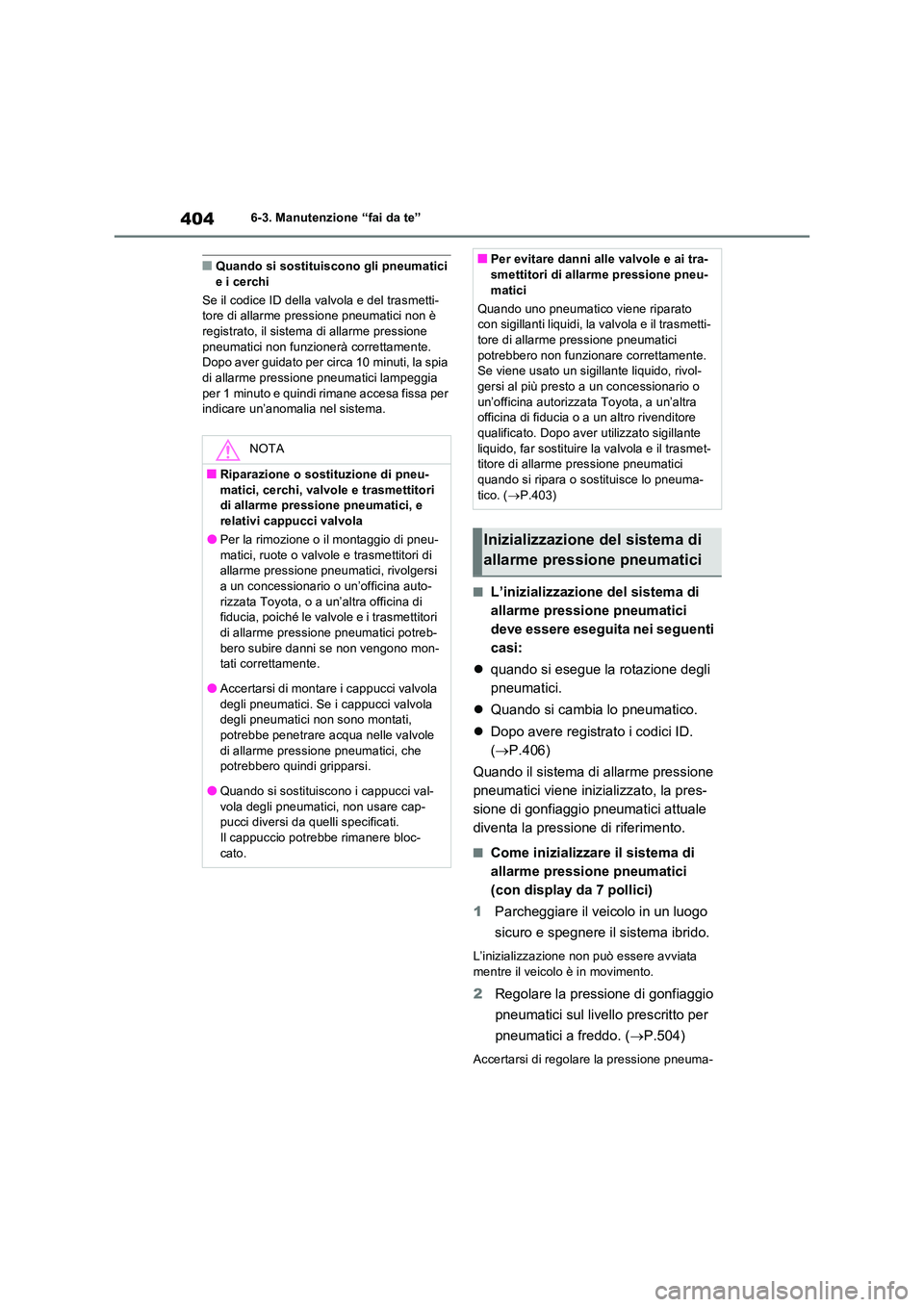

4046-3. Manutenzione “fai da te”
■Quando si sostituiscono gli pneumatici e i cerchi
Se il codice ID della valvola e del trasmetti- tore di allarme pressione pneumatici non è
registrato, il sistema di allarme pressione pneumatici non funzionerà correttamente. Dopo aver guidato per circa 10 minuti, la spia
di allarme pressione pneumatici lampeggia per 1 minuto e quindi rimane accesa fissa per indicare un’anomalia nel sistema.
■L’inizializzazione del sistema di
allarme pressione pneumatici
deve essere eseguita nei seguenti
casi:
 quando si esegue la rotazione degli
pneumatici.
 Quando si cambia lo pneumatico.
 Dopo avere registrato i codici ID.
( P.406)
Quando il sistema di allarme pressione
pneumatici viene inizializzato, la pres-
sione di gonfiaggio pneumatici attuale
diventa la pressione di riferimento.
■Come inizializzare il sistema di
allarme pressione pneumatici
(con display da 7 pollici)
1 Parcheggiare il veicolo in un luogo
sicuro e spegnere il sistema ibrido.
L’inizializzazione non può essere avviata mentre il veicolo è in movimento.
2 Regolare la pressione di gonfiaggio
pneumatici sul livello prescritto per
pneumatici a freddo. ( P.504)
Accertarsi di regolare la pressione pneuma-
NOTA
■Riparazione o sostituzione di pneu- matici, cerchi, valvole e trasmettitori di allarme pressione pneumatici, e
relativi cappucci valvola
●Per la rimozione o il montaggio di pneu- matici, ruote o valvole e trasmettitori di allarme pressione pneumatici, rivolgersi
a un concessionario o un’officina auto- rizzata Toyota, o a un’altra officina di fiducia, poiché le valvole e i trasmettitori
di allarme pressione pneumatici potreb- bero subire danni se non vengono mon-tati correttamente.
●Accertarsi di montare i cappucci valvola degli pneumatici. Se i cappucci valvola degli pneumatici non sono montati,
potrebbe penetrare acqua nelle valvole di allarme pressione pneumatici, che potrebbero quindi gripparsi.
●Quando si sostituiscono i cappucci val-vola degli pneumatici, non usare cap-pucci diversi da quelli specificati.
Il cappuccio potrebbe rimanere bloc- cato.
■Per evitare danni alle valvole e ai tra-smettitori di allarme pressione pneu-
matici
Quando uno pneumatico viene riparato con sigillanti liquidi, la valvola e il trasmetti-tore di allarme pressione pneumatici
potrebbero non funzionare correttamente. Se viene usato un sigillante liquido, rivol-gersi al più presto a un concessionario o
un’officina autorizzata Toyota, a un’altra officina di fiducia o a un altro rivenditore qualificato. Dopo aver utilizzato sigillante
liquido, far sostituire la valvola e il trasmet- titore di allarme pressione pneumatici quando si ripara o sostituisce lo pneuma-
tico. ( P.403)
Inizializzazione del sistema di
allarme pressione pneumatici
