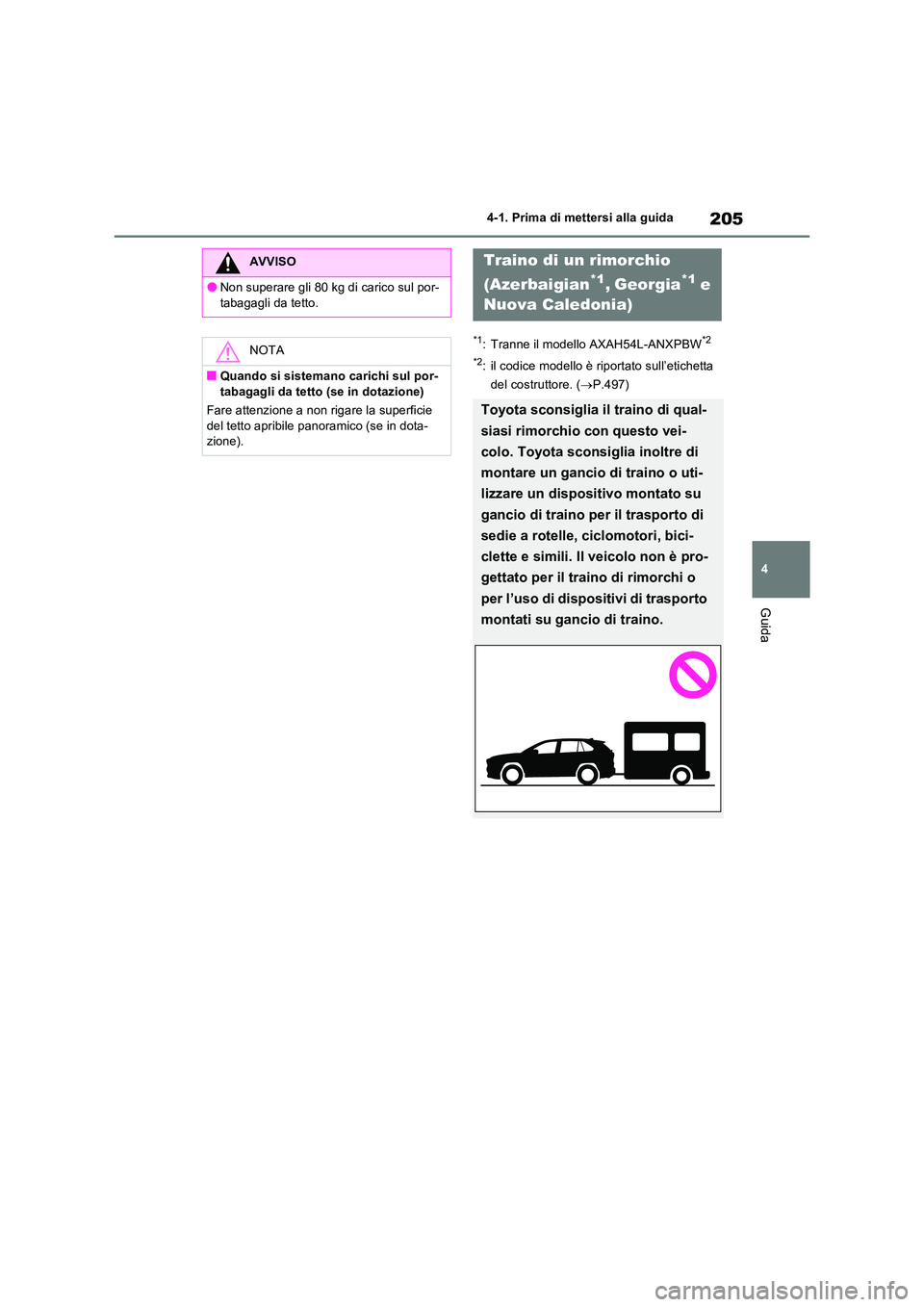

2023 TOYOTA RAV4 Manuale duso (in Italian)

205
4
4-1. Prima di mettersi alla guida
Guida
*1: Tranne il modello AXAH54L-ANXPBW*2
*2: il codice modello è riportato sull’etichetta
del costruttore. ( P.497)
AVVISO
●Non superare gli 80 kg di carico sul por-
tabagagli da tetto.
NOTA
■Quando si sistemano carichi sul por- tabagagli da tetto (se in dotazione)
Fare attenzione a non rigare la superficie
del tetto apribile panoramico (se in dota- zione).
Traino di un rimorchio
(Azerbaigian*1, Georgia*1 e
Nuova Caledonia)
Toyota sconsiglia il traino di qual-
siasi rimorchio con questo vei-
colo. Toyota sconsiglia inoltre di
montare un gancio di traino o uti-
lizzare un dispositivo montato su
gancio di traino per il trasporto di
sedie a rotelle, ciclomotori, bici-
clette e simili. Il veicolo non è pro-
gettato per il traino di rimorchi o
per l’uso di dispositivi di trasporto
montati su gancio di traino.

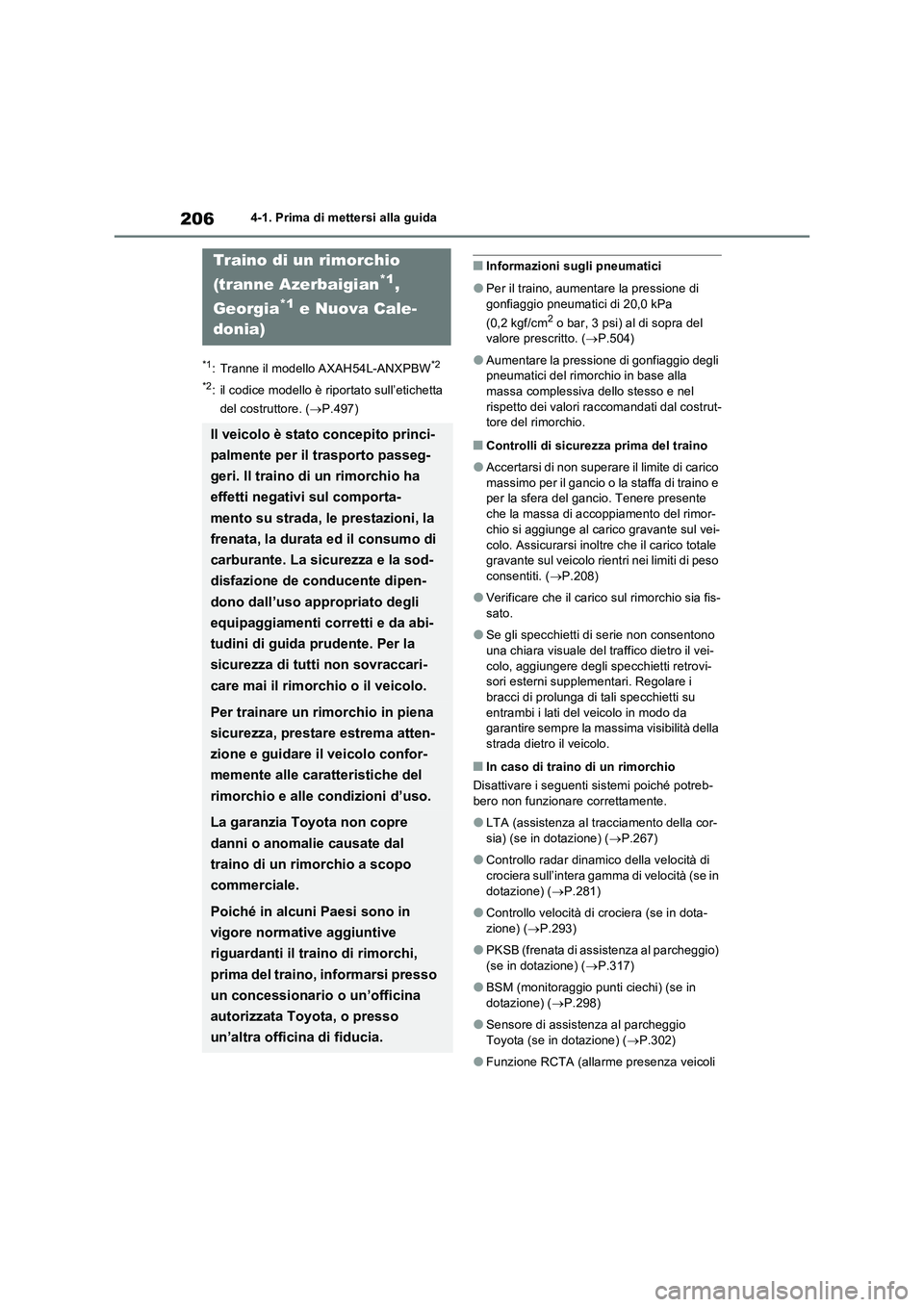

2064-1. Prima di mettersi alla guida
*1: Tranne il modello AXAH54L-ANXPBW*2
*2
: il codice modello è riportato sull’etichetta
del costruttore. (P.497)
■Informazioni sugli pneumatici
●Per il traino, aumentare la pressione di
gonfiaggio pneumatici di 20,0 kPa
(0,2 kgf/cm
2 o bar, 3 psi) al di sopra del
valore prescritto. (P.504)
●Aumentare la pressione di gonfiaggio degli
pneumatici del rimorchio in base alla
massa complessiva dello stesso e nel
rispetto dei valori raccomandati dal costrut-
tore del rimorchio.
■Controlli di sicurezza prima del traino
●Accertarsi di non superare il limite di carico
massimo per il gancio o la staffa di traino e
per la sfera del gancio. Tenere presente
che la massa di accoppiamento del rimor-
chio si aggiunge al carico gravante sul vei-
colo. Assicurarsi inoltre che il carico totale
gravante sul veicolo rientri nei limiti di peso
consentiti. (P.208)
●Verificare che il carico sul rimorchio sia fis-
sato.
●Se gli specchietti di serie non consentono
una chiara visuale del traffico dietro il vei-
colo, aggiungere degli specchietti retrovi-
sori esterni supplementari. Regolare i
bracci di prolunga di tali specchietti su
entrambi i lati del veicolo in modo da
garantire sempre la massima visibilità della
strada dietro il veicolo.
■In caso di traino di un rimorchio
Disattivare i seguenti sistemi poiché potreb-
bero non funzionare correttamente.
●LTA (assistenza al tracciamento della cor-
sia) (se in dotazione) (P.267)
●Controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità (se in
dotazione) (P.281)
●Controllo velocità di crociera (se in dota-
zione) (P.293)
●PKSB (frenata di assistenza al parcheggio)
(se in dotazione) (P.317)
●BSM (monitoraggio punti ciechi) (se in
dotazione) (P.298)
●Sensore di assistenza al parcheggio
Toyota (se in dotazione) (P.302)
●Funzione RCTA (allarme presenza veicoli
Traino di un rimorchio
(tranne Azerbaigian
*1,
Georgia
*1 e Nuova Cale-
donia)
Il veicolo è stato concepito princi-
palmente per il trasporto passeg-
geri. Il traino di un rimorchio ha
effetti negativi sul comporta-
mento su strada, le prestazioni, la
frenata, la durata ed il consumo di
carburante. La sicurezza e la sod-
disfazione de conducente dipen-
dono dall’uso appropriato degli
equipaggiamenti corretti e da abi-
tudini di guida prudente. Per la
sicurezza di tutti non sovraccari-
care mai il rimorchio o il veicolo.
Per trainare un rimorchio in piena
sicurezza, prestare estrema atten-
zione e guidare il veicolo confor-
memente alle caratteristiche del
rimorchio e alle condizioni d’uso.
La garanzia Toyota non copre
danni o anomalie causate dal
traino di un rimorchio a scopo
commerciale.
Poiché in alcuni Paesi sono in
vigore normative aggiuntive
riguardanti il traino di rimorchi,
prima del traino, informarsi presso
un concessionario o un’officina
autorizzata Toyota, o presso
un’altra officina di fiducia.

207
4
4-1. Prima di mettersi alla guida
Guida
nell’area retrostante) (se in dotazione) ( P.298)
Controllare la capacità di traino consen-
tita, la massa complessiva del veicolo
(GVM), il carico massimo ammesso per
asse (MPAC) e il carico ammesso sulla
barra di traino, prima di procedere con il
traino. ( P.496)
Toyota raccomanda l’uso del gancio o
della staffa di traino Toyota per questo
veicolo. È comunque consentito l’uso di
altri prodotti idonei, di qualità compara-
bile.
Per i veicoli in cui il dispositivo di traino
copre le luci o la targa, osservare
quanto segue:
 Non utilizzare dispositivi di traino
che non possono essere facilmente
rimossi o riposizionati.
 I dispositivi di traino devono essere
rimossi o riposizionati se non ven-
gono utilizzati.
Per l’installazione delle luci del rimor-
chio contattare un concessionario o
un’officina autorizzata Toyota, o
un’altra officina di fiducia, poiché
un’installazione inappropriata potrebbe
causare danni alle luci del veicolo.
Durante l’installazione delle luci del
rimorchio rispettare sempre le norma-
tive statali in vigore.
AVVISO
Seguire tutte le istruzioni fornite in questa
sezione. In caso contrario, si potrebbe verificare un incidente con conseguenti lesioni gravi,
anche letali.
■Precauzioni per il traino di un rimor- chio
Durante il traino, assicurarsi di non supe- rare nessun limite di peso. ( P.208)
■Per evitare incidenti o lesioni
●Veicoli con ruotino scorta: Evitare il traino di un rimorchio quando sul veicolo si monta il ruotino di scorta.
●Veicoli con kit di riparazione di emer-genza per foratura:Evitare il traino di un rimorchio quando
uno degli pneumatici montati è stato riparato col kit di riparazione di emer-genza per foratura.
●Non usare il controllo radar dinamico della velocità di crociera sull’intera gamma di velocità (se in dotazione ) o il
controllo velocità di crociera (se in dota- zione) durante il traino di un rimorchio.
■Velocità del veicolo durante il traino
Rispettare i limiti di velocità consentiti dalla legge per il traino di un rimorchio.
■Prima di affrontare discese o lunghi
declivi
Ridurre la velocità e scalare di marcia. Tut- tavia, quando si percorrono discese ripide o prolungate, evitare scalate di marcia
improvvise.
■Uso del pedale del freno
Non mantenere il pedale del freno pre- muto spesso o per lunghi periodi.
Questo potrebbe causare il surriscalda- mento dei freni o ridurre l’effetto frenante.
Limiti di peso
Gancio/staffa di traino
Collegamento delle luci del
rimorchio
NOTA
■Non creare una giunzione diretta con le luci del rimorchio
La giunzione diretta delle luci del rimorchio
può danneggiare l’impianto elettrico del veicolo e causare anomalie.

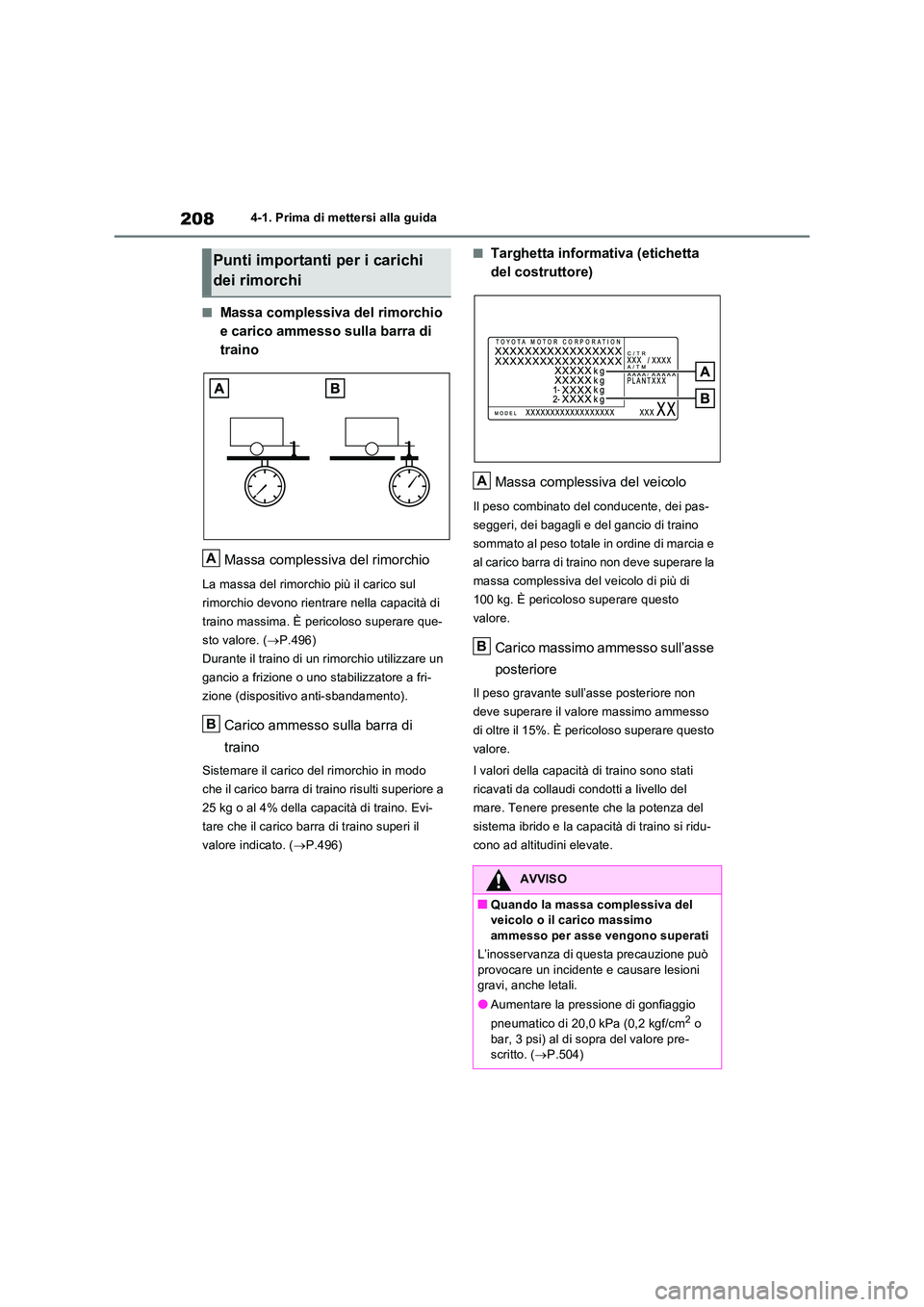

2084-1. Prima di mettersi alla guida
■Massa complessiva del rimorchio
e carico ammesso sulla barra di
traino
Massa complessiva del rimorchio
La massa del rimorchio più il carico sul
rimorchio devono rientrare nella capacità di
traino massima. È pericoloso superare que-
sto valore. ( P.496)
Durante il traino di un rimorchio utilizzare un
gancio a frizione o uno stabilizzatore a fri-
zione (dispositivo anti-sbandamento).
Carico ammesso sulla barra di
traino
Sistemare il carico del rimorchio in modo
che il carico barra di traino risulti superiore a
25 kg o al 4% della capacità di traino. Evi-
tare che il carico barra di traino superi il
valore indicato. ( P.496)
■Targhetta informativa (etichetta
del costruttore)
Massa complessiva del veicolo
Il peso combinato del conducente, dei pas-
seggeri, dei bagagli e del gancio di traino
sommato al peso totale in ordine di marcia e
al carico barra di traino non deve superare la
massa complessiva del veicolo di più di
100 kg. È pericoloso superare questo
valore.
Carico massimo ammesso sull’asse
posteriore
Il peso gravante sull’asse posteriore non
deve superare il valore massimo ammesso
di oltre il 15%. È pericoloso superare questo
valore.
I valori della capacità di traino sono stati
ricavati da collaudi condotti a livello del
mare. Tenere presente che la potenza del
sistema ibrido e la capacità di traino si ridu-
cono ad altitudini elevate.
Punti importanti per i carichi
dei rimorchi
A
B
AVVISO
■Quando la massa complessiva del veicolo o il carico massimo ammesso per asse vengono superati
L’inosservanza di questa precauzione può
provocare un incidente e causare lesioni gravi, anche letali.
●Aumentare la pressione di gonfiaggio
pneumatico di 20,0 kPa (0,2 kgf/cm2 o
bar, 3 psi) al di sopra del valore pre- scritto. ( P.504)
A
B

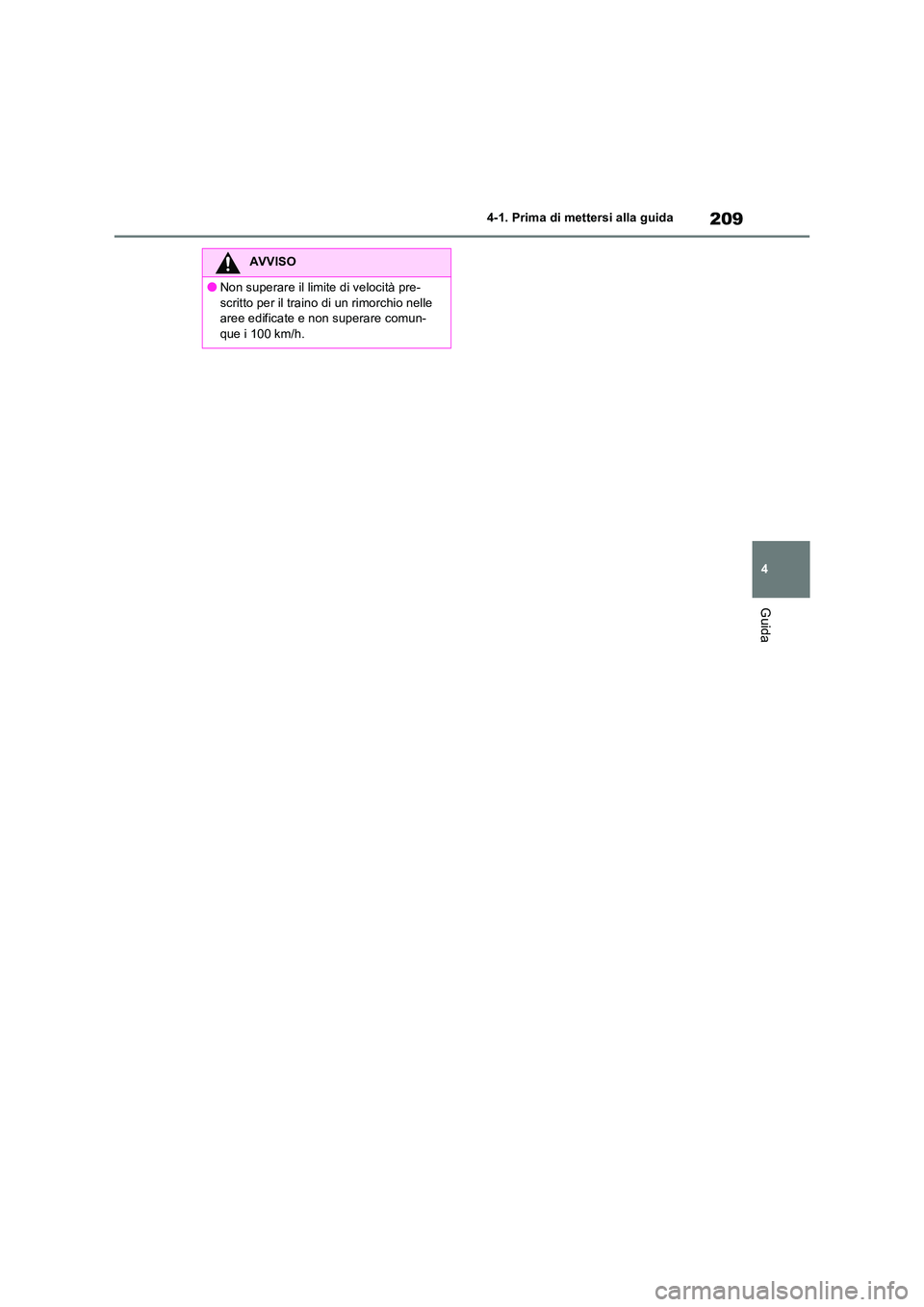

209
4
4-1. Prima di mettersi alla guida
Guida
AVVISO
●Non superare il limite di velocità pre-
scritto per il traino di un rimorchio nelle aree edificate e non superare comun-que i 100 km/h.

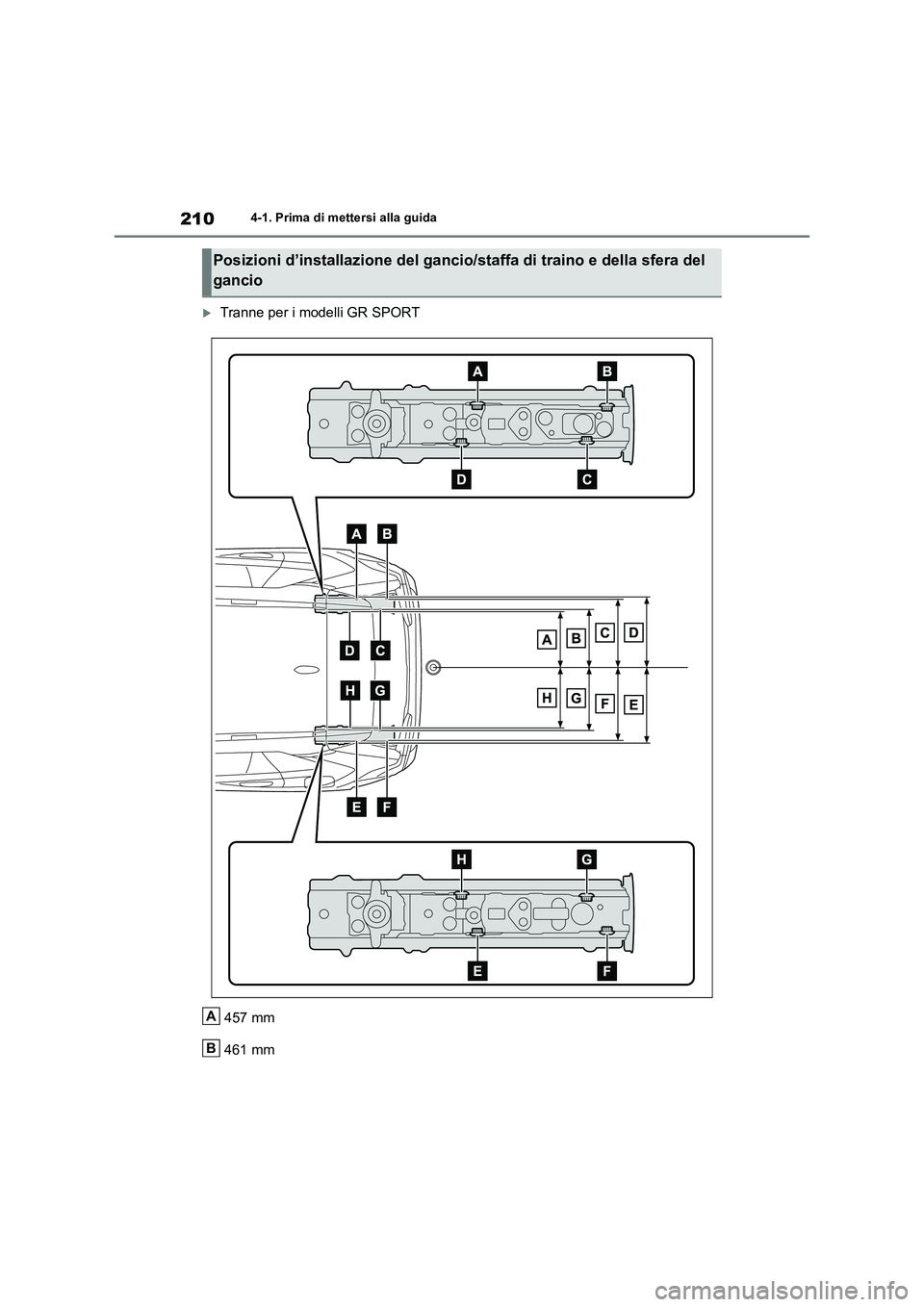

2104-1. Prima di mettersi alla guida
Tranne per i modelli GR SPORT
457 mm
461 mm
Posizioni d’installazione del gancio/staffa di traino e della sfera del
gancio
A
B

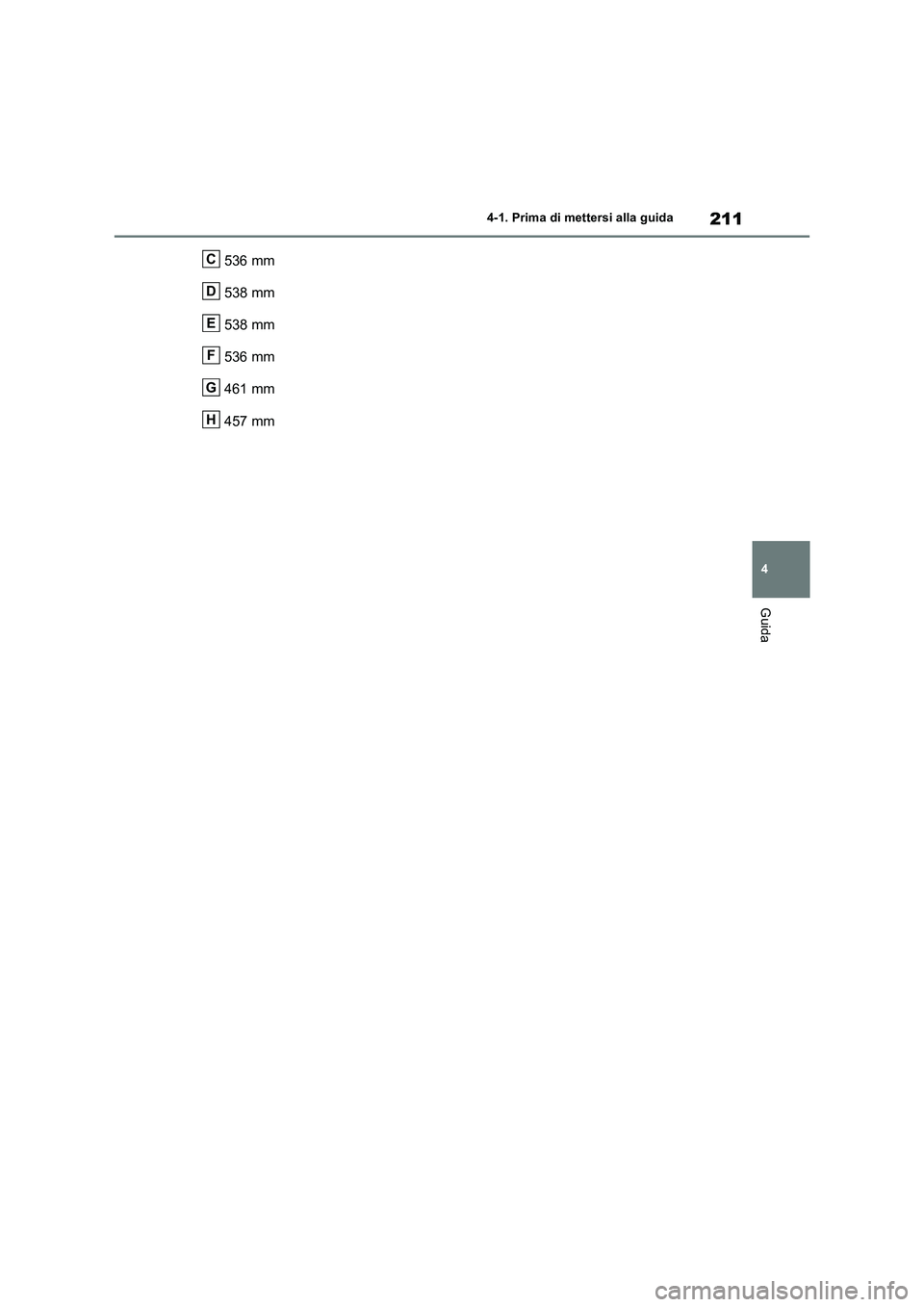

211
4 4-1. Prima di mettersi alla guida
Guida
536 mm
538 mm
538 mm
536 mm
461 mm
457 mmC
D
E
F
G
H

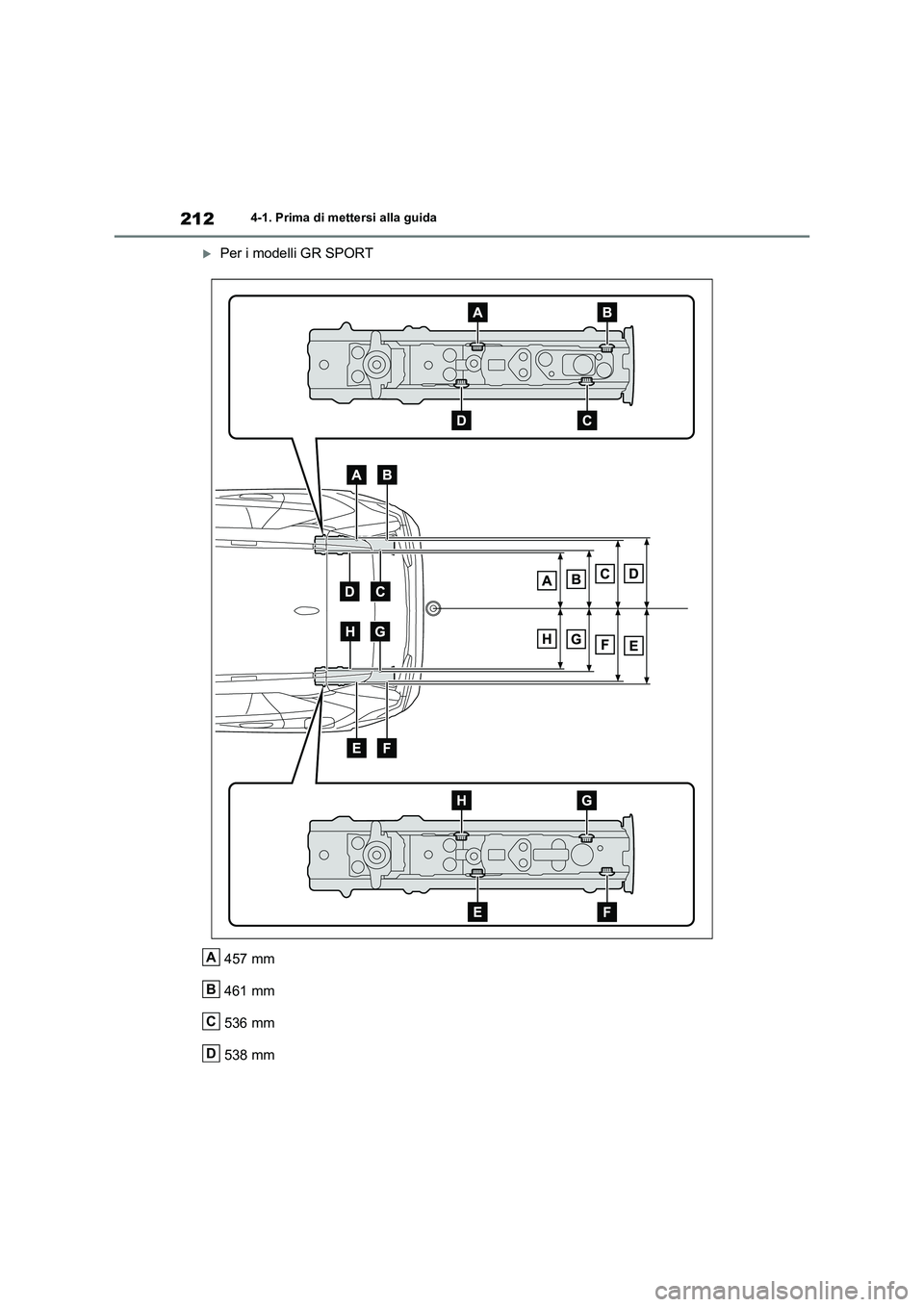

2124-1. Prima di mettersi alla guida
Per i modelli GR SPORT
457 mm
461 mm
536 mm
538 mm
A
B
C
D
