109
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Indica la velocità del veicolo
Posizione del cambio e gamma del cambio
Indica la posizione del cambio o la gamma del cambio selezionata
Indica la posizione del cambio o la gamma del cambio selezionata (P.115)
Orologio
Regola automaticamente l’ora usando i dati orari ricevuti dal GPS (orologio GPS).
Per ulteriori informazioni, consultare il “Manuale utente sistema multimediale”.
Widget (schermata dell’impianto audio)
Visualizza il brano o la fonte audio selezionata sul display. (P.129)
Quando appare un elenco degli elementi per l’area del display elementi (P.126), il widget
non è visibile.
Autonomia carburante
Indica l’autonomia con la quantità di carburante rimanente. (P.112)
Indicatore livello carburante
Indica la quantità di carburante residuo nel serbatoio.
Nelle seguenti situazioni, la quantità indicata di carburante residuo nel serbatoio potrebbe non
essere corretta. Se la quantità indicata di carburante residuo nel serbatoio non è corretta,.con-
sultare P.112.
• Viene aggiunta una piccola quantità di carburante.
• Viene aggiunto carburante con l’indicatore di livello vicino a “F”.
• Il veicolo si trova su una superficie in pendenza.
• Il veicolo percorre una strada in pendenza o una curva.
Widget (consumo carburante)
Presenta i dati del consumo carburante. (P.128)
Quando appare un elenco degli elementi per l’area del display elementi (P.126), il widget
non è visibile.
Termometro refrigerante del motore
Indica la temperatura del refrigerante del motore
Display contachilometri totale e parziale (P.113)
E
F
G
H
I
J
K
L

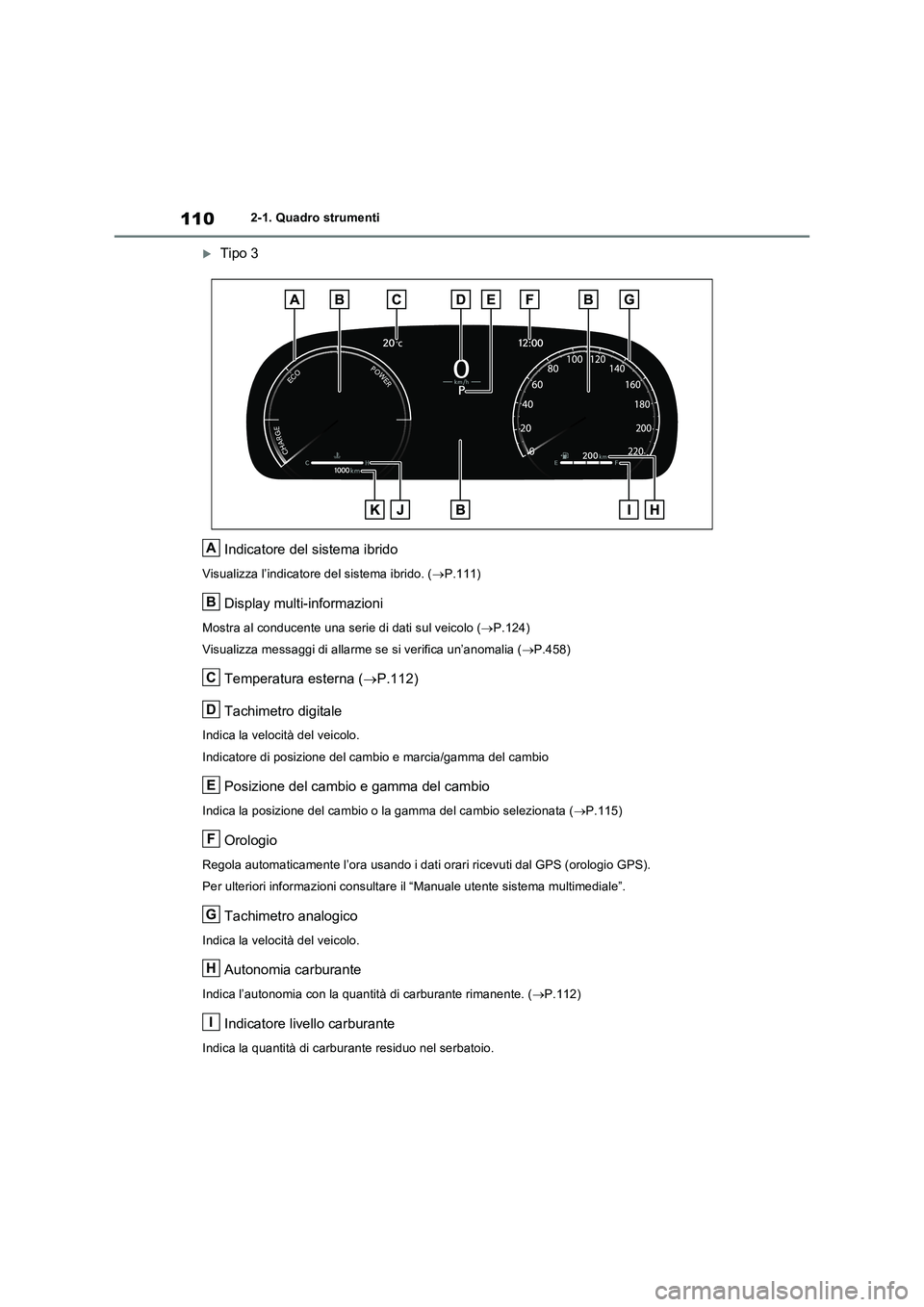

1102-1. Quadro strumenti
Tipo 3
Indicatore del sistema ibrido
Visualizza l’indicatore del sistema ibrido. (P.111)
Display multi-informazioni
Mostra al conducente una serie di dati sul veicolo (P.124)
Visualizza messaggi di allarme se si verifica un’anomalia (P.458)
Temperatura esterna (P.112)
Tachimetro digitale
Indica la velocità del veicolo.
Indicatore di posizione del cambio e marcia/gamma del cambio
Posizione del cambio e gamma del cambio
Indica la posizione del cambio o la gamma del cambio selezionata (P.115)
Orologio
Regola automaticamente l’ora usando i dati orari ricevuti dal GPS (orologio GPS).
Per ulteriori informazioni consultare il “Manuale utente sistema multimediale”.
Tachimetro analogico
Indica la velocità del veicolo.
Autonomia carburante
Indica l’autonomia con la quantità di carburante rimanente. (P.112)
Indicatore livello carburante
Indica la quantità di carburante residuo nel serbatoio.
A
B
C
D
E
F
G
H
I

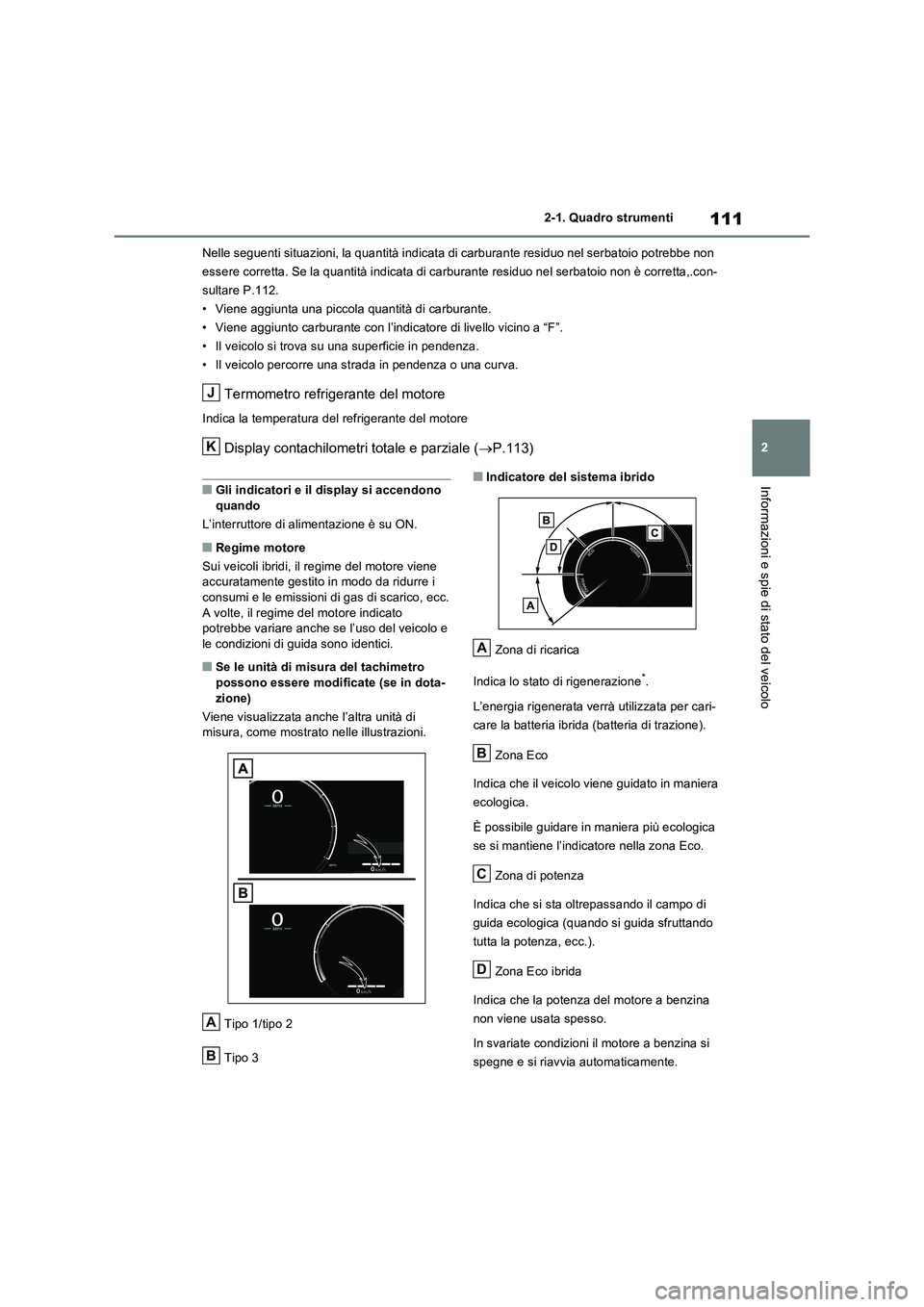

111
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Nelle seguenti situazioni, la quantità indicata di carburante residuo nel serbatoio potrebbe non
essere corretta. Se la quantità indicata di carburante residuo nel serbatoio non è corretta,.con-
sultare P.112.
• Viene aggiunta una piccola quantità di carburante.
• Viene aggiunto carburante con l’indicatore di livello vicino a “F”.
• Il veicolo si trova su una superficie in pendenza.
• Il veicolo percorre una strada in pendenza o una curva.
Termometro refrigerante del motore
Indica la temperatura del refrigerante del motore
Display contachilometri totale e parziale (P.113)
■Gli indicatori e il display si accendono
quando
L’interruttore di alimentazione è su ON.
■Regime motore
Sui veicoli ibridi, il regime del motore viene
accuratamente gestito in modo da ridurre i
consumi e le emissioni di gas di scarico, ecc.
A volte, il regime del motore indicato
potrebbe variare anche se l’uso del veicolo e
le condizioni di guida sono identici.
■Se le unità di misura del tachimetro
possono essere modificate (se in dota-
zione)
Viene visualizzata anche l’altra unità di
misura, come mostrato nelle illustrazioni.
Tipo 1/tipo 2
Tipo 3
■Indicatore del sistema ibrido
Zona di ricarica
Indica lo stato di rigenerazione
*.
L’energia rigenerata verrà utilizzata per cari-
care la batteria ibrida (batteria di trazione).
Zona Eco
Indica che il veicolo viene guidato in maniera
ecologica.
È possibile guidare in maniera più ecologica
se si mantiene l’indicatore nella zona Eco.
Zona di potenza
Indica che si sta oltrepassando il campo di
guida ecologica (quando si guida sfruttando
tutta la potenza, ecc.).
Zona Eco ibrida
Indica che la potenza del motore a benzina
non viene usata spesso.
In svariate condizioni il motore a benzina si
spegne e si riavvia automaticamente.
J
K
A
B
A
B
C
D

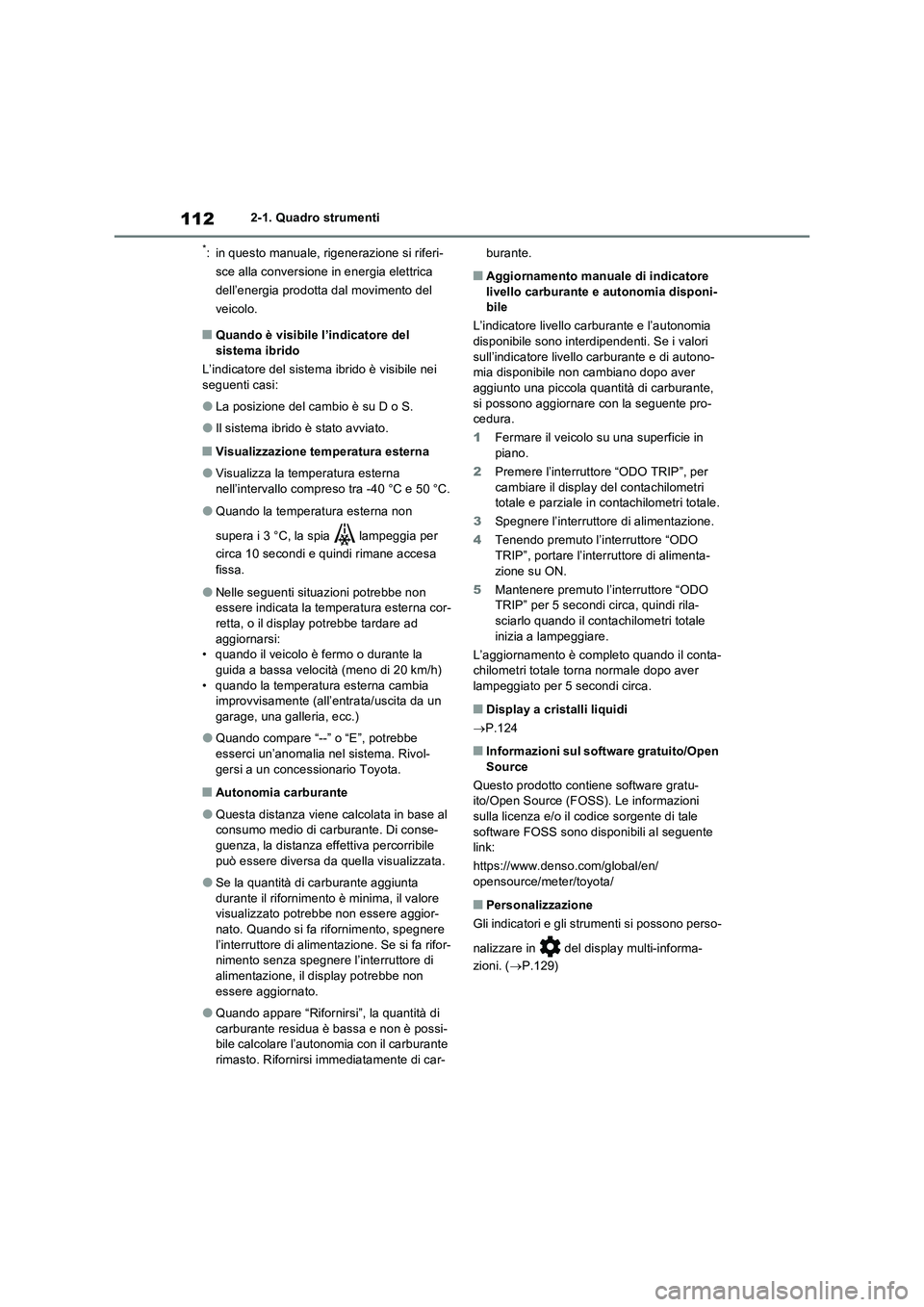

1122-1. Quadro strumenti
*: in questo manuale, rigenerazione si riferi-
sce alla conversione in energia elettrica
dell’energia prodotta dal movimento del
veicolo.
■Quando è visibile l’indicatore del
sistema ibrido
L’indicatore del sistema ibrido è visibile nei
seguenti casi:
●La posizione del cambio è su D o S.
●Il sistema ibrido è stato avviato.
■Visualizzazione temperatura esterna
●Visualizza la temperatura esterna
nell’intervallo compreso tra -40 °C e 50 °C.
●Quando la temperatura esterna non
supera i 3 °C, la spia lampeggia per
circa 10 secondi e quindi rimane accesa
fissa.
●Nelle seguenti situazioni potrebbe non
essere indicata la temperatura esterna cor-
retta, o il display potrebbe tardare ad
aggiornarsi:
• quando il veicolo è fermo o durante la
guida a bassa velocità (meno di 20 km/h)
• quando la temperatura esterna cambia
improvvisamente (all’entrata/uscita da un
garage, una galleria, ecc.)
●Quando compare “--” o “E”, potrebbe
esserci un’anomalia nel sistema. Rivol-
gersi a un concessionario Toyota.
■Autonomia carburante
●Questa distanza viene calcolata in base al
consumo medio di carburante. Di conse-
guenza, la distanza effettiva percorribile
può essere diversa da quella visualizzata.
●Se la quantità di carburante aggiunta
durante il rifornimento è minima, il valore
visualizzato potrebbe non essere aggior-
nato. Quando si fa rifornimento, spegnere
l’interruttore di alimentazione. Se si fa rifor-
nimento senza spegnere l’interruttore di
alimentazione, il display potrebbe non
essere aggiornato.
●Quando appare “Rifornirsi”, la quantità di
carburante residua è bassa e non è possi-
bile calcolare l’autonomia con il carburante
rimasto. Rifornirsi immediatamente di car-burante.
■Aggiornamento manuale di indicatore
livello carburante e autonomia disponi-
bile
L’indicatore livello carburante e l’autonomia
disponibile sono interdipendenti. Se i valori
sull’indicatore livello carburante e di autono-
mia disponibile non cambiano dopo aver
aggiunto una piccola quantità di carburante,
si possono aggiornare con la seguente pro-
cedura.
1Fermare il veicolo su una superficie in
piano.
2Premere l’interruttore “ODO TRIP”, per
cambiare il display del contachilometri
totale e parziale in contachilometri totale.
3Spegnere l’interruttore di alimentazione.
4Tenendo premuto l’interruttore “ODO
TRIP”, portare l’interruttore di alimenta-
zione su ON.
5Mantenere premuto l’interruttore “ODO
TRIP” per 5 secondi circa, quindi rila-
sciarlo quando il contachilometri totale
inizia a lampeggiare.
L’aggiornamento è completo quando il conta-
chilometri totale torna normale dopo aver
lampeggiato per 5 secondi circa.
■Display a cristalli liquidi
P.124
■Informazioni sul software gratuito/Open
Source
Questo prodotto contiene software gratu-
ito/Open Source (FOSS). Le informazioni
sulla licenza e/o il codice sorgente di tale
software FOSS sono disponibili al seguente
link:
https://www.denso.com/global/en/
opensource/meter/toyota/
■Personalizzazione
Gli indicatori e gli strumenti si possono perso-
nalizzare in del display multi-informa-
zioni. (P.129)

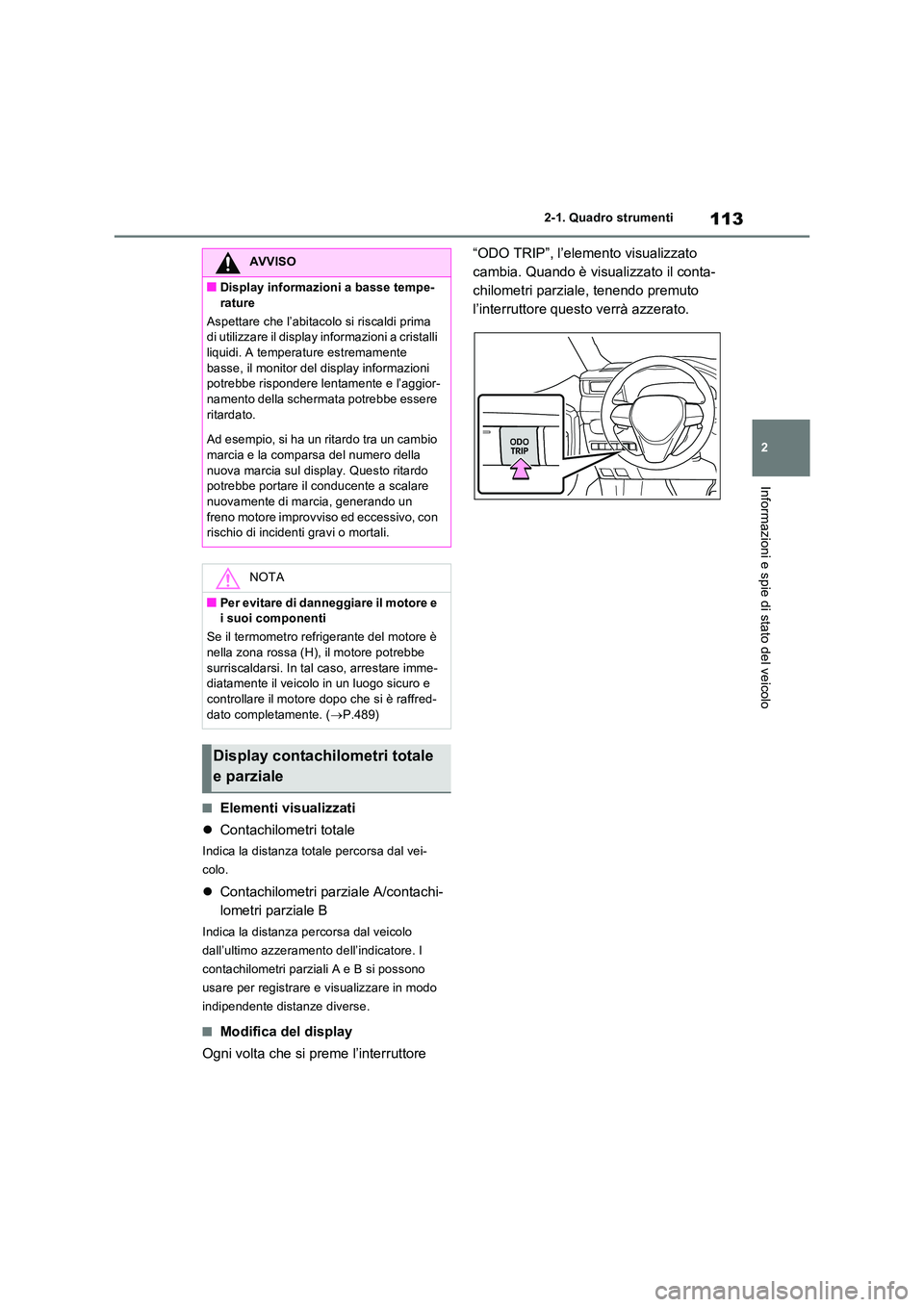

113
2
2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
■Elementi visualizzati
 Contachilometri totale
Indica la distanza totale percorsa dal vei-
colo.
 Contachilometri parziale A/contachi-
lometri parziale B
Indica la distanza percorsa dal veicolo
dall’ultimo azzeramento dell’indicatore. I
contachilometri parziali A e B si possono
usare per registrare e visualizzare in modo
indipendente distanze diverse.
■Modifica del display
Ogni volta che si preme l’interruttore
“ODO TRIP”, l’elemento visualizzato
cambia. Quando è visualizzato il conta-
chilometri parziale, tenendo premuto
l’interruttore questo verrà azzerato.
AVVISO
■Display informazioni a basse tempe-
rature
Aspettare che l’abitacolo si riscaldi prima di utilizzare il display informazioni a cristalli liquidi. A temperature estremamente
basse, il monitor del display informazioni potrebbe rispondere lentamente e l’aggior-namento della schermata potrebbe essere
ritardato.
Ad esempio, si ha un ritardo tra un cambio marcia e la comparsa del numero della
nuova marcia sul display. Questo ritardo potrebbe portare il conducente a scalare nuovamente di marcia, generando un
freno motore improvviso ed eccessivo, con rischio di incidenti gravi o mortali.
NOTA
■Per evitare di danneggiare il motore e i suoi componenti
Se il termometro refrigerante del motore è nella zona rossa (H), il motore potrebbe
surriscaldarsi. In tal caso, arrestare imme- diatamente il veicolo in un luogo sicuro e controllare il motore dopo che si è raffred-
dato completamente. ( P.489)
Display contachilometri totale
e parziale

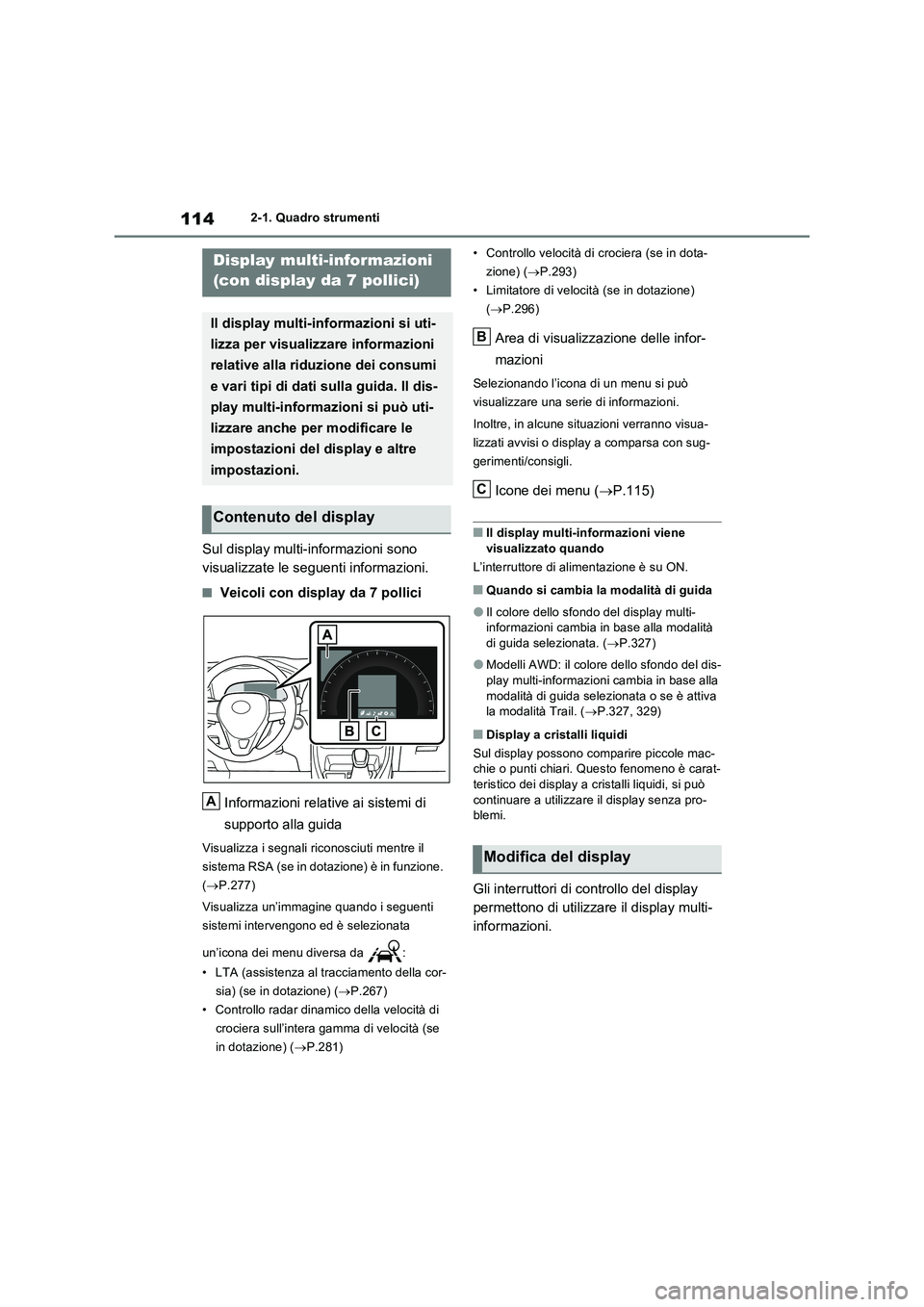

1142-1. Quadro strumenti
Sul display multi-informazioni sono
visualizzate le seguenti informazioni.
■Veicoli con display da 7 pollici
Informazioni relative ai sistemi di
supporto alla guida
Visualizza i segnali riconosciuti mentre il
sistema RSA (se in dotazione) è in funzione.
( P.277)
Visualizza un’immagine quando i seguenti
sistemi intervengono ed è selezionata
un’icona dei menu diversa da :
• LTA (assistenza al tracciamento della cor-
sia) (se in dotazione) ( P.267)
• Controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità (se
in dotazione) ( P.281)
• Controllo velocità di crociera (se in dota-
zione) ( P.293)
• Limitatore di velocità (se in dotazione)
( P.296)
Area di visualizzazione delle infor-
mazioni
Selezionando l’icona di un menu si può
visualizzare una serie di informazioni.
Inoltre, in alcune situazioni verranno visua-
lizzati avvisi o display a comparsa con sug-
gerimenti/consigli.
Icone dei menu ( P.115)
■Il display multi-informazioni viene visualizzato quando
L’interruttore di alimentazione è su ON.
■Quando si cambia la modalità di guida
●Il colore dello sfondo del display multi- informazioni cambia in base alla modalità di guida selezionata. ( P.327)
●Modelli AWD: il colore dello sfondo del dis- play multi-informazioni cambia in base alla
modalità di guida selezionata o se è attiva la modalità Trail. ( P.327, 329)
■Display a cristalli liquidi
Sul display possono comparire piccole mac- chie o punti chiari. Questo fenomeno è carat-
teristico dei display a cristalli liquidi, si può continuare a utilizzare il display senza pro-blemi.
Gli interruttori di controllo del display
permettono di utilizzare il display multi-
informazioni.
Display multi-informazioni
(con display da 7 pollici)
Il display multi-informazioni si uti-
lizza per visualizzare informazioni
relative alla riduzione dei consumi
e vari tipi di dati sulla guida. Il dis-
play multi-informazioni si può uti-
lizzare anche per modificare le
impostazioni del display e altre
impostazioni.
Contenuto del display
A
Modifica del display
B
C

115
2
2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Scorrimento della schermata*/com-
mutazione del display*/spostamento
del cursore
Pressione: conferma/impostazione
Pressione prolungata: azzera-
mento/visualizzazione degli ele-
menti personalizzabili
Ritorno alla schermata precedente
Display di effettuazione/ricezione e
cronologia chiamate (se in dota-
zione)
Quando si usa il sistema viva-voce,
visualizza la chiamata effettuata o
ricevuta. Per ulteriori informazioni
sul sistema viva-voce, consultare il
“Manuale utente sistema multime-
diale”.
*: Sulle schermate dove è possibile scorrere
lo schermo e commutare il display, viene
visualizzata una barra di scorrimento o
un’icona rotonda che indica il numero di
schermate registrate.
Le informazioni relative a ogni icona
possono essere visualizzate selezio-
nando l’icona con gli interruttori di con-
trollo del display.
A seconda delle circostanze, alcune infor-
mazioni potrebbero essere visualizzate
automaticamente.
A
B
C
D
AVVISO
■Avvertenze d’uso durante la guida
Per ragioni di sicurezza, durante la guida
evitare il più possibile di azionare gli inter- ruttori di controllo del display e non guar-dare continuamente il display multi-
informazioni. Prima di azionare gli interrut- tori di controllo del display, arrestare il vei-colo. La mancata osservanza di tale
precauzione potrebbe provocare una manovra errata con il volante e causare un incidente.
Icone dei menu
IconaDisplay
Display delle informazioni sulla
guida ( P.116)
Display informazioni dei sistemi
di supporto alla guida ( P.118)
Schermata dell’impianto audio
(se in dotazione) ( P.118)
Display delle informazioni sul
veicolo ( P.118)
Display delle impostazioni
( P.119)
Display messaggio di allarme
( P.123)

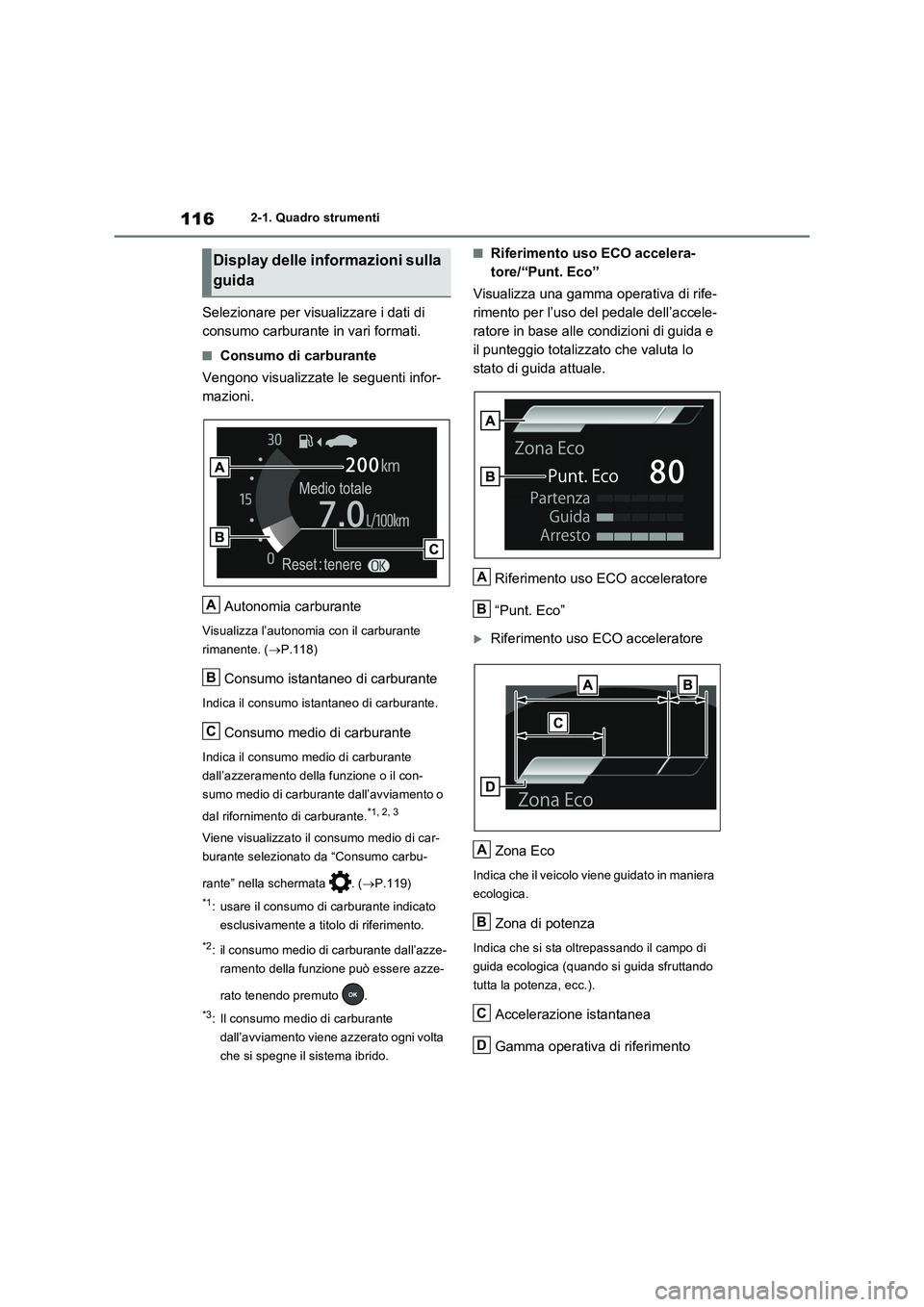

1162-1. Quadro strumenti
Selezionare per visualizzare i dati di
consumo carburante in vari formati.
■Consumo di carburante
Vengono visualizzate le seguenti infor-
mazioni.
Autonomia carburante
Visualizza l’autonomia con il carburante
rimanente. (P.118)
Consumo istantaneo di carburante
Indica il consumo istantaneo di carburante.
Consumo medio di carburante
Indica il consumo medio di carburante
dall’azzeramento della funzione o il con-
sumo medio di carburante dall’avviamento o
dal rifornimento di carburante.
*1, 2, 3
Viene visualizzato il consumo medio di car-
burante selezionato da “Consumo carbu-
rante” nella schermata . (P.119)
*1: usare il consumo di carburante indicato
esclusivamente a titolo di riferimento.
*2: il consumo medio di carburante dall’azze-
ramento della funzione può essere azze-
rato tenendo premuto .
*3: Il consumo medio di carburante
dall’avviamento viene azzerato ogni volta
che si spegne il sistema ibrido.
■Riferimento uso ECO accelera-
tore/“Punt. Eco”
Visualizza una gamma operativa di rife-
rimento per l’uso del pedale dell’accele-
ratore in base alle condizioni di guida e
il punteggio totalizzato che valuta lo
stato di guida attuale.
Riferimento uso ECO acceleratore
“Punt. Eco”
Riferimento uso ECO acceleratore
Zona Eco
Indica che il veicolo viene guidato in maniera
ecologica.
Zona di potenza
Indica che si sta oltrepassando il campo di
guida ecologica (quando si guida sfruttando
tutta la potenza, ecc.).
Accelerazione istantanea
Gamma operativa di riferimento
Display delle informazioni sulla
guida
A
B
C
A
B
A
B
C
D
