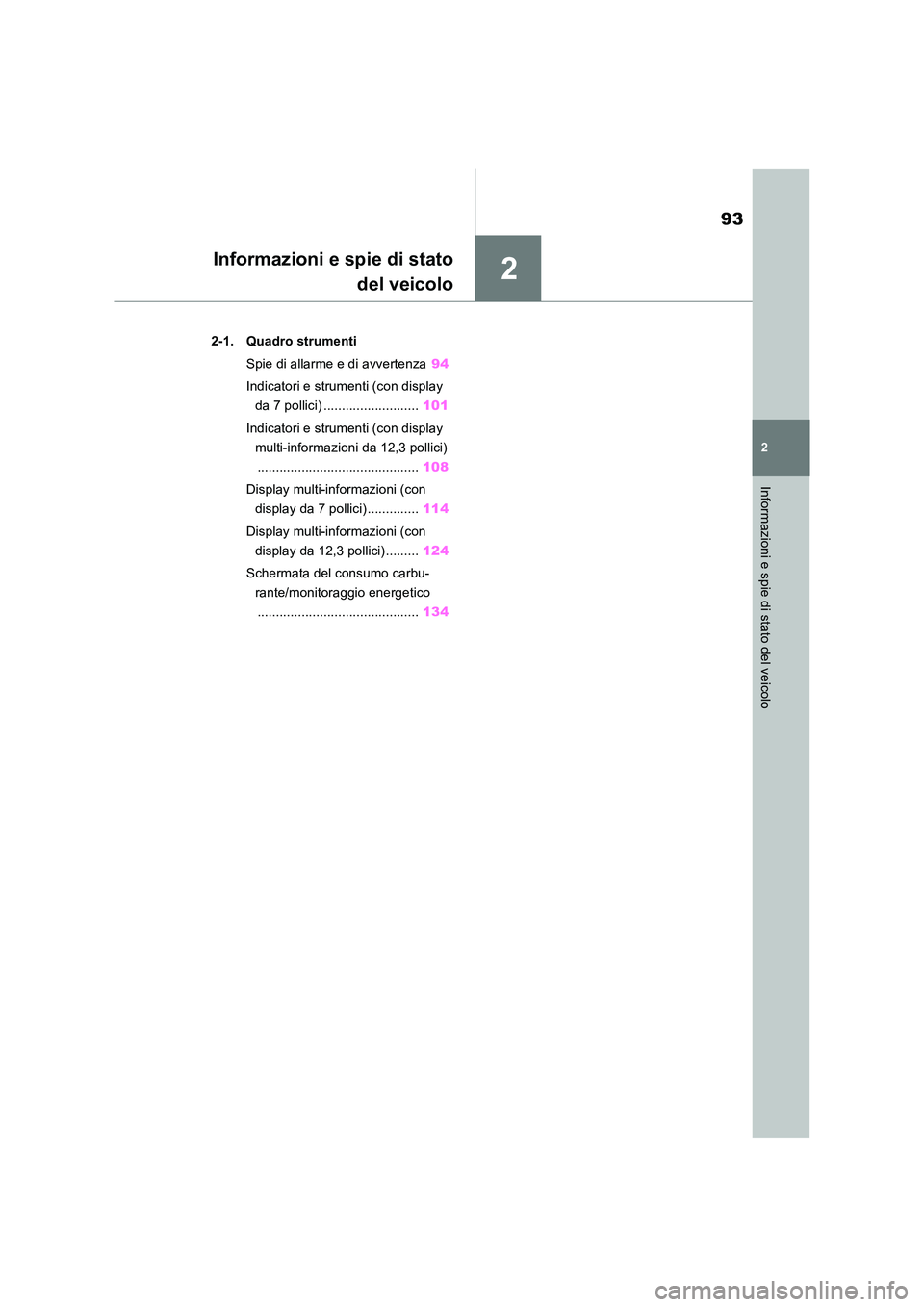

Informazioni e spie di stato del veicolo
Informazioni e spie di stato
del veicolo
2-1. Quadro strumenti
Spie di allarme e di avvertenza 94
Indicatori e strumenti (con display
da 7 pollici) .......................... 101
Indicatori e strumenti (con display
multi-informazioni da 12,3 pollici)
............................................ 108
Display multi-informazioni (con
display da 7 pollici) .............. 114
Display multi-informazioni (con
display da 12,3 pollici) ......... 124
Schermata del consumo carbu-
rante/monitoraggio energetico
............................................ 134

942-1. Quadro strumenti
2-1.Quadro strumenti

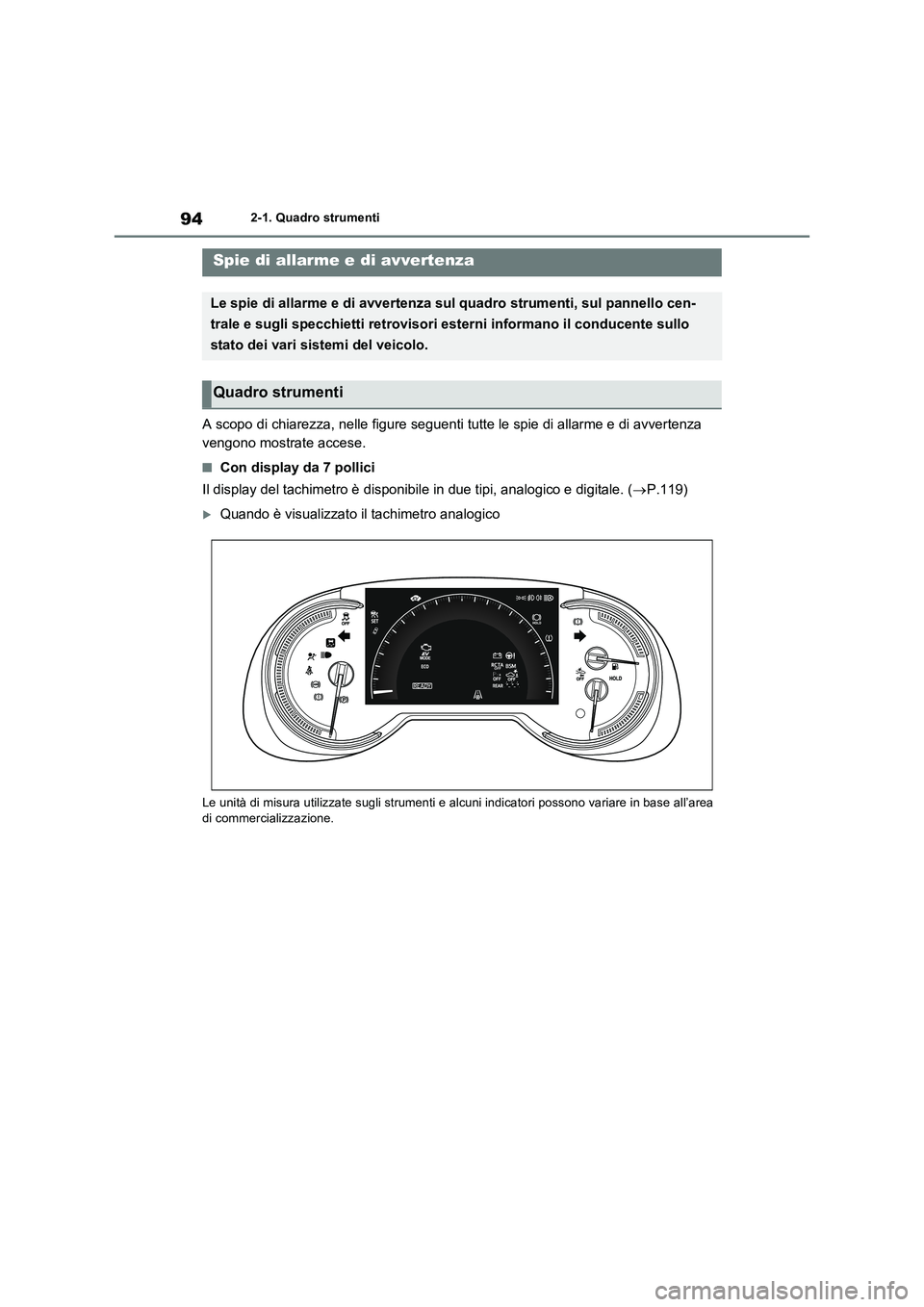

A scopo di chiarezza, nelle figure seguenti tutte le spie di allarme e di avvertenza
vengono mostrate accese.
■Con display da 7 pollici
Il display del tachimetro è disponibile in due tipi, analogico e digitale. ( P.119)
Quando è visualizzato il tachimetro analogico
Le unità di misura utilizzate sugli strumenti e alcuni indicatori possono variare in base all’area
di commercializzazione.
Spie di allarme e di avvertenza
Le spie di allarme e di avvertenza sul quadro strumenti, sul pannello cen-
trale e sugli specchietti retrovisori esterni informano il conducente sullo
stato dei vari sistemi del veicolo.
Quadro strumenti

95
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Quando è visualizzato il tachimetro digitale
Le unità di misura utilizzate sugli strumenti e alcuni indicatori possono variare in base all’area
di commercializzazione.
■Con display da 12,3 pollici
È possibile modificare il tipo di strumenti in del display multi-informazioni.
(P.129)

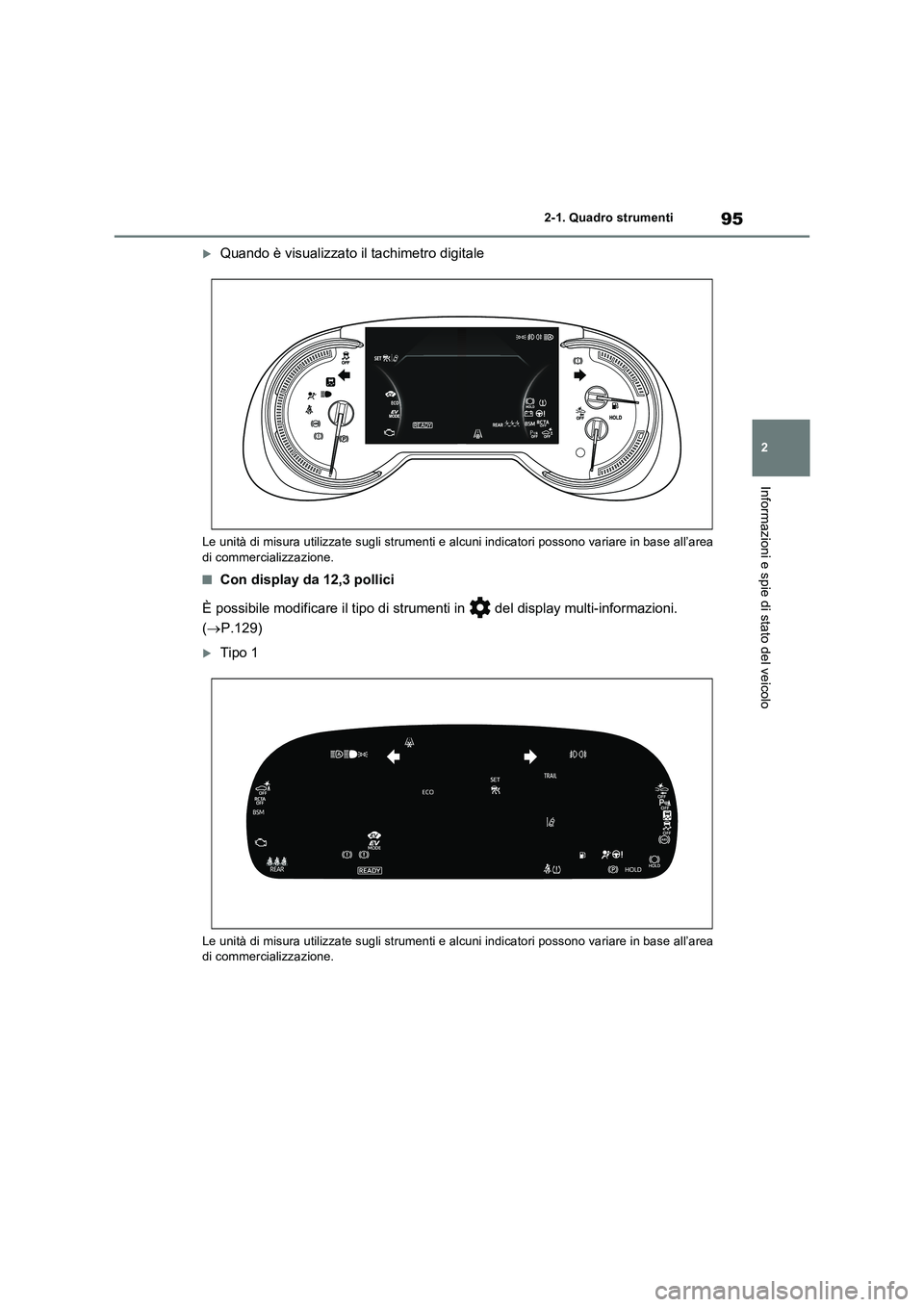

Tipo 1
Le unità di misura utilizzate sugli strumenti e alcuni indicatori possono variare in base all’area
di commercializzazione.

962-1. Quadro strumenti

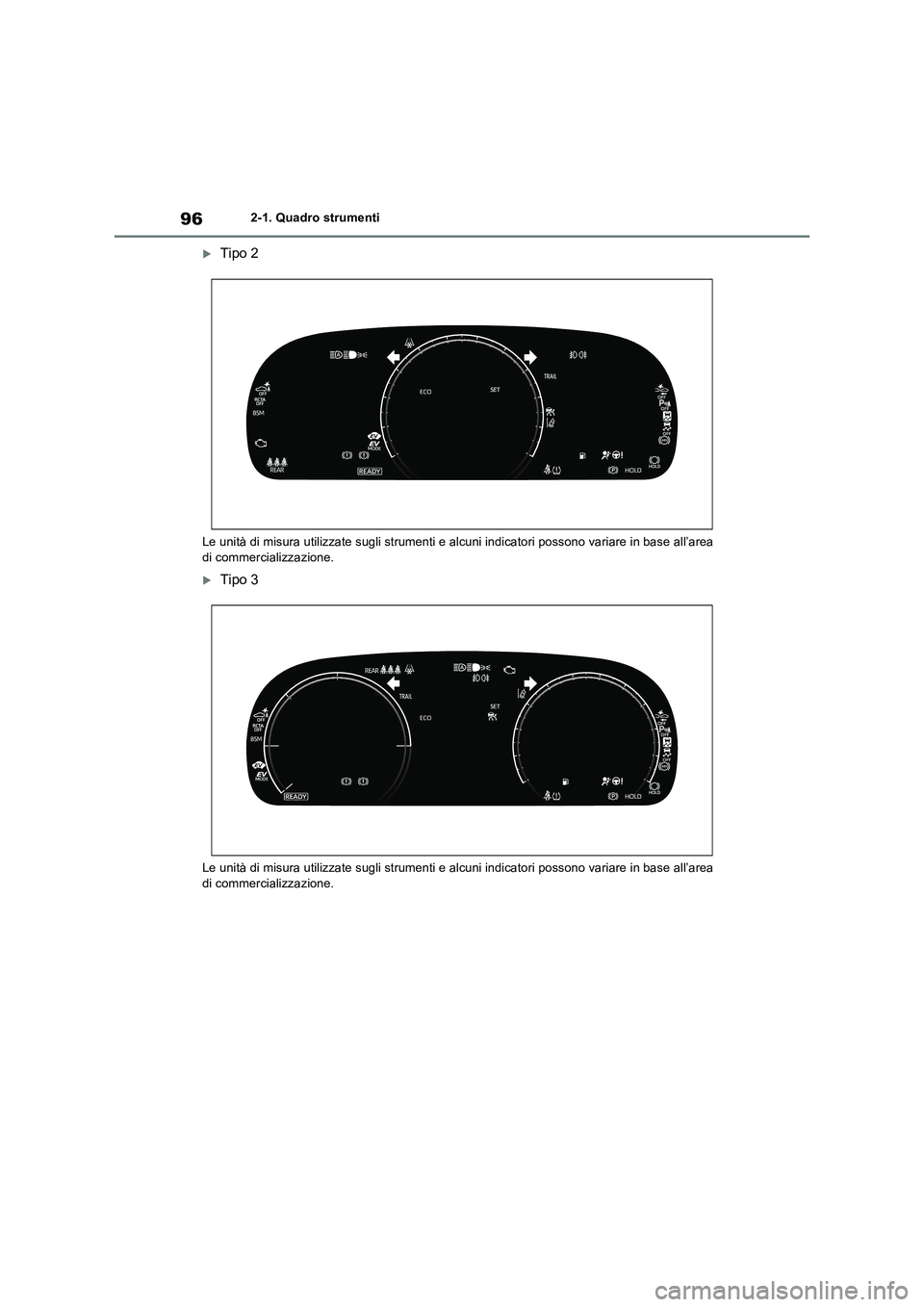

Tipo 2
Le unità di misura utilizzate sugli strumenti e alcuni indicatori possono variare in base all’area
di commercializzazione.
Tipo 3
Le unità di misura utilizzate sugli strumenti e alcuni indicatori possono variare in base all’area
di commercializzazione.

97
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo

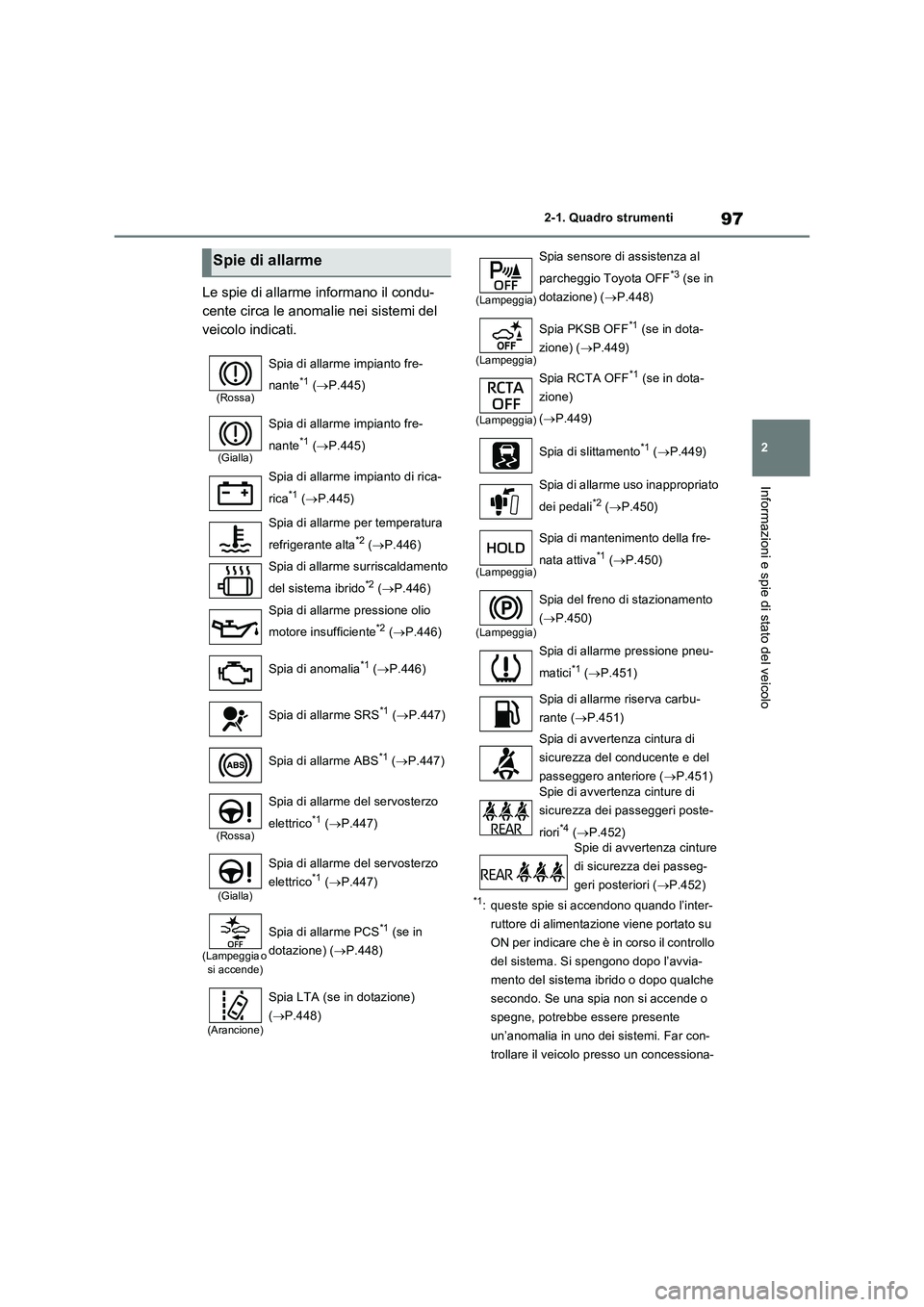

Le spie di allarme informano il condu-
cente circa le anomalie nei sistemi del
veicolo indicati.
*1: queste spie si accendono quando l’inter-
ruttore di alimentazione viene portato su
ON per indicare che è in corso il controllo
del sistema. Si spengono dopo l’avvia-
mento del sistema ibrido o dopo qualche
secondo. Se una spia non si accende o
spegne, potrebbe essere presente
un’anomalia in uno dei sistemi. Far con-
trollare il veicolo presso un concessiona-
Spie di allarme
(Rossa)
Spia di allarme impianto fre-
nante
*1 (P.445)
(Gialla)
Spia di allarme impianto fre-
nante
*1 (P.445)
Spia di allarme impianto di rica-
rica
*1 (P.445)
Spia di allarme per temperatura
refrigerante alta
*2 (P.446)
Spia di allarme surriscaldamento
del sistema ibrido
*2 (P.446)
Spia di allarme pressione olio
motore insufficiente
*2 (P.446)
Spia di anomalia
*1 (P.446)
Spia di allarme SRS
*1 (P.447)
Spia di allarme ABS
*1 (P.447)
(Rossa)
Spia di allarme del servosterzo
elettrico
*1 (P.447)
(Gialla)
Spia di allarme del servosterzo
elettrico*1 (P.447)
(Lampeggia o
si accende)
Spia di allarme PCS*1 (se in
dotazione) (P.448)
(Arancione)
Spia LTA (se in dotazione)
(P.448)
(Lampeggia)
Spia sensore di assistenza al
parcheggio Toyota OFF
*3 (se in
dotazione) (P.448)
(Lampeggia)
Spia PKSB OFF*1 (se in dota-
zione) (P.449)
(Lampeggia)
Spia RCTA OFF*1 (se in dota-
zione)
(P.449)
Spia di slittamento
*1 (P.449)
Spia di allarme uso inappropriato
dei pedali
*2 (P.450)
(Lampeggia)
Spia di mantenimento della fre-
nata attiva
*1 (P.450)
(Lampeggia)
Spia del freno di stazionamento
(P.450)
Spia di allarme pressione pneu-
matici
*1 (P.451)
Spia di allarme riserva carbu-
rante (P.451)
Spia di avvertenza cintura di
sicurezza del conducente e del
passeggero anteriore (P.451)
Spie di avvertenza cinture di
sicurezza dei passeggeri poste-
riori
*4 (P.452)
Spie di avvertenza cinture
di sicurezza dei passeg-
geri posteriori (P.452)

982-1. Quadro strumenti
rio o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
*2: questa spia si accende sul display multi-
informazioni con un messaggio.
*3: la spia OFF del sensore di assistenza al
parcheggio Toyota si accende quando si
porta l’interruttore di alimentazione su
ON con la funzione di assistenza al par-
cheggio Toyota attiva. Si spegnerà dopo
qualche secondo.
*4: Veicoli con display da 12,3 pollici

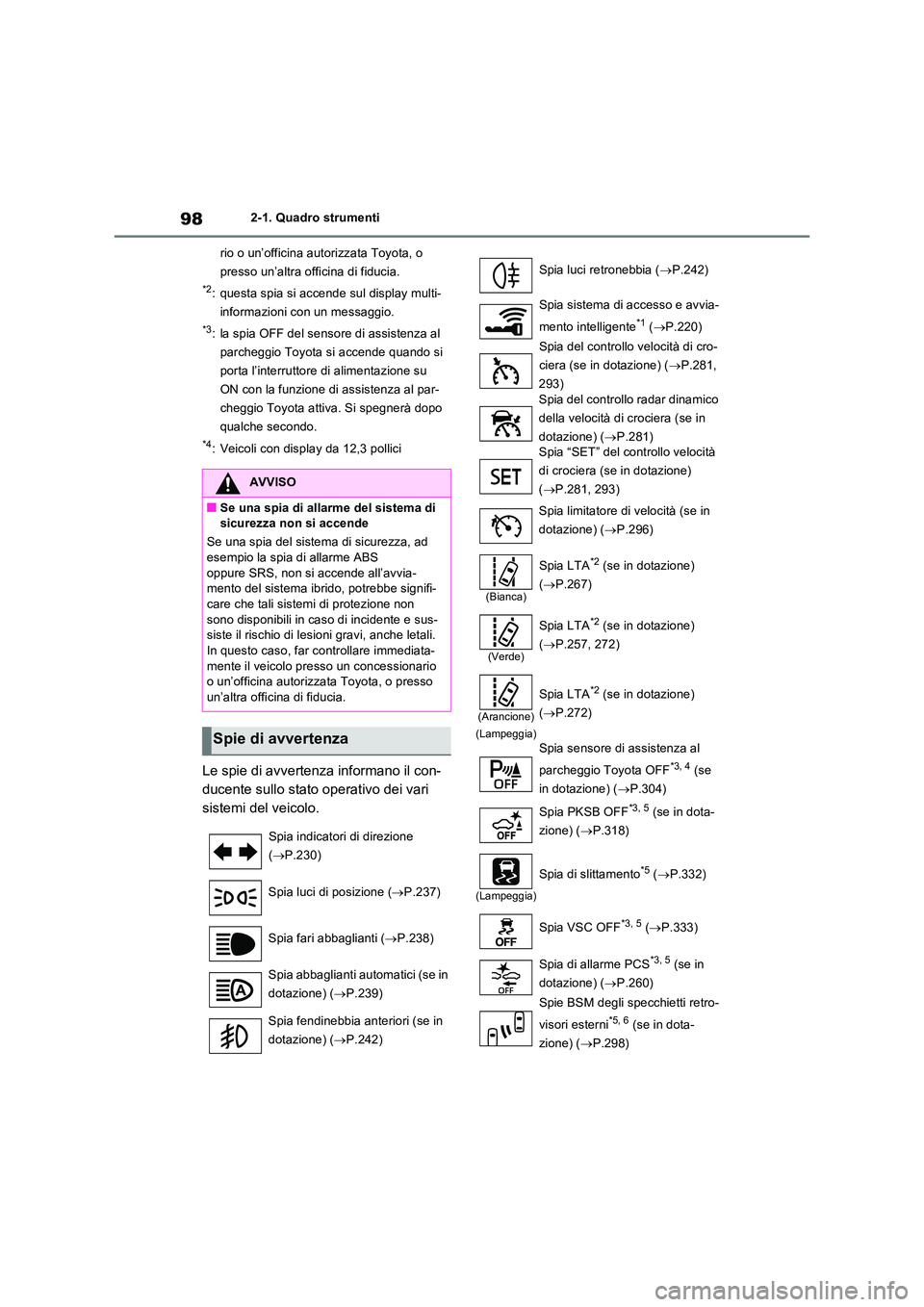

Le spie di avvertenza informano il con-
ducente sullo stato operativo dei vari
sistemi del veicolo.
AVVISO
■Se una spia di allarme del sistema di sicurezza non si accende
Se una spia del sistema di sicurezza, ad esempio la spia di allarme ABS
oppure SRS, non si accende all’avvia- mento del sistema ibrido, potrebbe signifi-care che tali sistemi di protezione non
sono disponibili in caso di incidente e sus- siste il rischio di lesioni gravi, anche letali. In questo caso, far controllare immediata-
mente il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
Spie di avvertenza
Spia indicatori di direzione
( P.230)
Spia luci di posizione ( P.237)
Spia fari abbaglianti ( P.238)
Spia abbaglianti automatici (se in
dotazione) ( P.239)
Spia fendinebbia anteriori (se in
dotazione) ( P.242)
Spia luci retronebbia (P.242)
Spia sistema di accesso e avvia-
mento intelligente*1 ( P.220)
Spia del controllo velocità di cro-
ciera (se in dotazione) ( P.281,
293) Spia del controllo radar dinamico
della velocità di crociera (se in
dotazione) ( P.281) Spia “SET” del controllo velocità
di crociera (se in dotazione)
( P.281, 293)
Spia limitatore di velocità (se in
dotazione) ( P.296)
(Bianca)
Spia LTA*2 (se in dotazione)
( P.267)
(Verde)
Spia LTA*2 (se in dotazione)
( P.257, 272)
(Arancione)
(Lampeggia)
Spia LTA*2 (se in dotazione)
( P.272)
Spia sensore di assistenza al
parcheggio Toyota OFF*3, 4 (se
in dotazione) ( P.304)
Spia PKSB OFF*3, 5 (se in dota-
zione) ( P.318)
(Lampeggia)
Spia di slittamento*5 (P.332)
Spia VSC OFF*3, 5 ( P.333)
Spia di allarme PCS*3, 5 (se in
dotazione) ( P.260)
Spie BSM degli specchietti retro-
visori esterni*5, 6 (se in dota-
zione) ( P.298)

99
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
*1: questa spia si accende sul display multi-
informazioni con un messaggio.
*2: a seconda delle condizioni operative del
sistema, il colore e lo stato (acceso/lam-
peggiante) della spia variano.
*3: la spia si accende quando si spegne il
sistema.
*4: la spia OFF del sensore di assistenza al parcheggio Toyota si accende quando si
porta l’interruttore di alimentazione su
ON con la funzione di assistenza al par-
cheggio Toyota attiva. Si spegnerà dopo
qualche secondo.
*5: queste spie si accendono quando l’inter-
ruttore di alimentazione viene portato su
ON per indicare che è in corso il controllo
del sistema. Si spengono dopo l’avvia-
mento del sistema ibrido o dopo qualche
secondo. Se le spie non si accendono o
non si spengono, potrebbe essere pre-
sente un’anomalia in uno dei sistemi. Far
controllare il veicolo presso un conces-
sionario o un’officina autorizzata Toyota,
o presso un’altra officina di fiducia.
*6: questa spia si accende sugli specchietti
retrovisori esterni.
*7: quando la temperatura esterna non
supera i 3 °C, la spia lampeggia per circa
10 secondi e quindi rimane accesa fissa.
*8: questa spia si accende sul pannello cen-
trale.
■Spie degli specchietti retrovisori esterni
del BSM (monitoraggio punti ciechi) (se
in dotazione)
Per confermare l’attivazione, le spie degli
specchietti retrovisori esterni del BSM si
accendono nelle seguenti situazioni:
●Quando si porta l’interruttore di alimenta-
zione su ON mentre la funzione BSM è
attivata nella schermata del display
multi-informazioni.
●Quando la funzione BSM è attivata nella
schermata del display multi-informa-
zioni mentre l’interruttore di alimentazione
è su ON.
Se il sistema funziona correttamente, le spie
del BSM sugli specchietti retrovisori esterni si
spengono dopo qualche secondo.
Se le spie del BSM sugli specchietti retrovi-
sori esterni non si accendono o non si spen-
gono, potrebbe essere presente un’anomalia Spia BSM (se in dotazione)
(P.298)
Spia RCTA OFF
*3, 5 (se in dota-
zione) (P.312)
Spia di mantenimento della fre-
nata in standby
*5 (P.235)
Spia di mantenimento della fre-
nata attiva
*5 (P.235)
Spia antifurto
*8 (P.87, 89)
Spia “READY” (P.220)
Spia bassa temperatura
esterna
*7 (P.112, 105)
Spia EV (P.79)
Spia del freno di stazionamento
(P.231)
Spia modalità di guida EV
(EV mode) (P.224)
Spia modalità di guida Eco
(P.327)
Spia modalità sportiva (P.327)
Spia modalità Trail (se in dota-
zione) (P.329)
Spia “PASSENGER AIR
BAG”
*5, 8 (se in dota-
zione) (P.48)

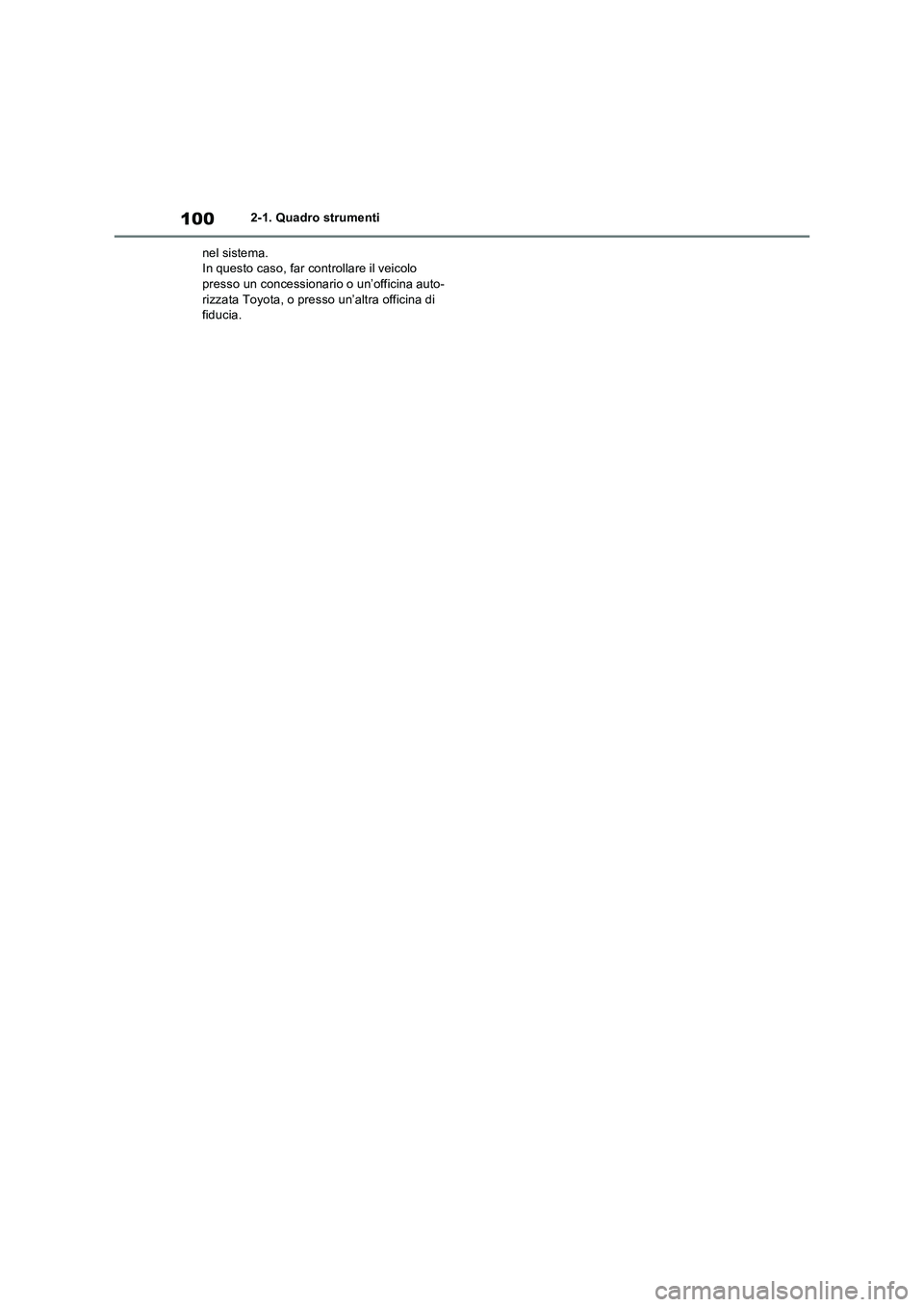

1002-1. Quadro strumenti
nel sistema.
In questo caso, far controllare il veicolo
presso un concessionario o un’officina auto-
rizzata Toyota, o presso un’altra officina di
fiducia.
