2023 TOYOTA RAV4 Manuale duso (in Italian)

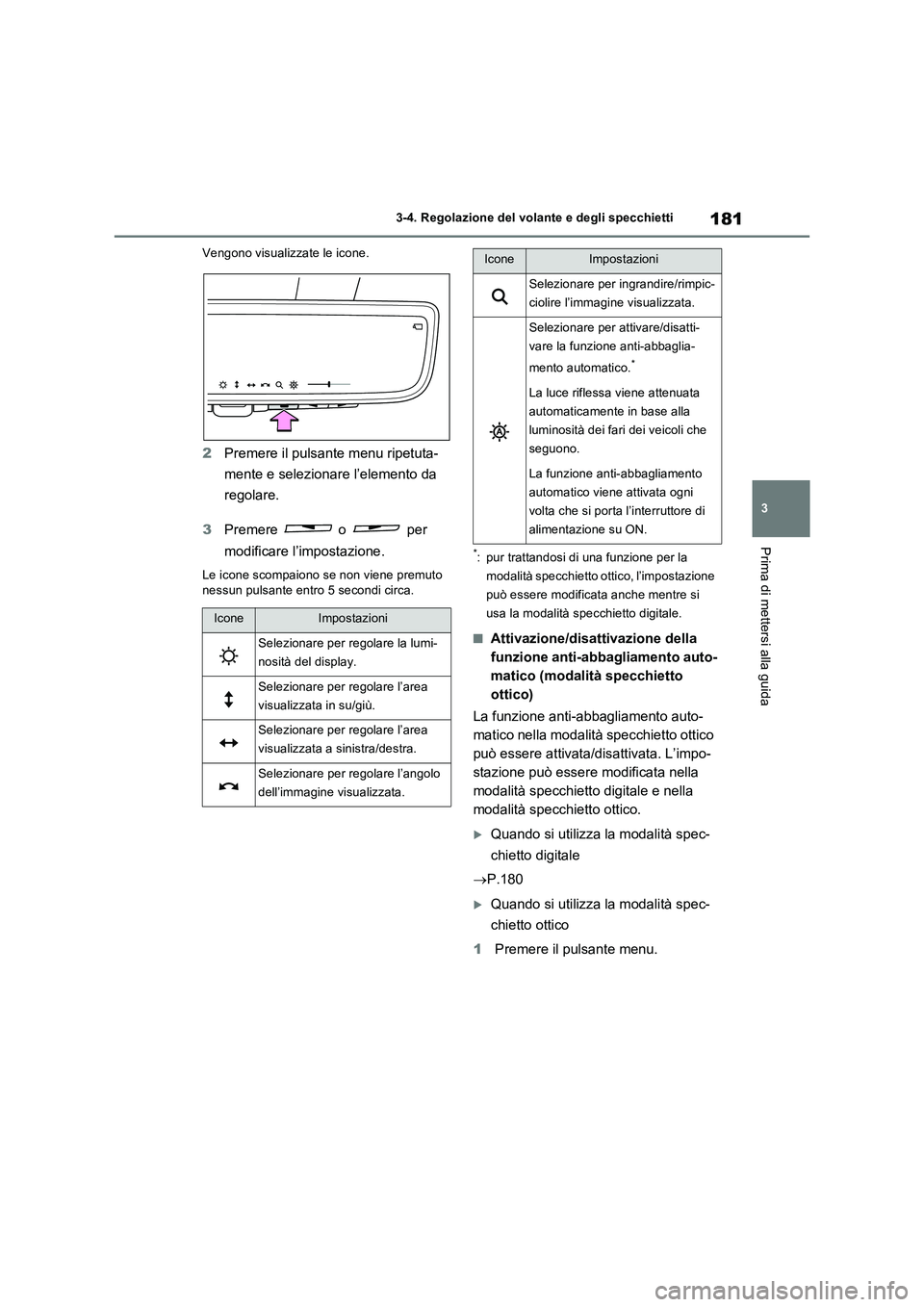

181
3 3-4. Regolazione del volante e degli specchietti
Prima di mettersi alla guida
Vengono visualizzate le icone.
2Premere il pulsante menu ripetuta-
mente e selezionare l’elemento da
regolare.
3Premere o per
modificare l’impostazione.
Le icone scompaiono se non viene premuto
nessun pulsante entro 5 secondi circa.
*: pur trattandosi di una funzione per la
modalità specchietto ottico, l’impostazione
può essere modificata anche mentre si
usa la modalità specchietto digitale.
■Attivazione/disattivazione della
funzione anti-abbagliamento auto-
matico (modalità specchietto
ottico)
La funzione anti-abbagliamento auto-
matico nella modalità specchietto ottico
può essere attivata/disattivata. L’impo-
stazione può essere modificata nella
modalità specchietto digitale e nella
modalità specchietto ottico.
Quando si utilizza la modalità spec-
chietto digitale
P.180
Quando si utilizza la modalità spec-
chietto ottico
1Premere il pulsante menu.
IconeImpostazioni
Selezionare per regolare la lumi-
nosità del display.
Selezionare per regolare l’area
visualizzata in su/giù.
Selezionare per regolare l’area
visualizzata a sinistra/destra.
Selezionare per regolare l’angolo
dell’immagine visualizzata.
Selezionare per ingrandire/rimpic-
ciolire l’immagine visualizzata.
Selezionare per attivare/disatti-
vare la funzione anti-abbaglia-
mento automatico.
*
La luce riflessa viene attenuata
automaticamente in base alla
luminosità dei fari dei veicoli che
seguono.
La funzione anti-abbagliamento
automatico viene attivata ogni
volta che si porta l’interruttore di
alimentazione su ON.
IconeImpostazioni

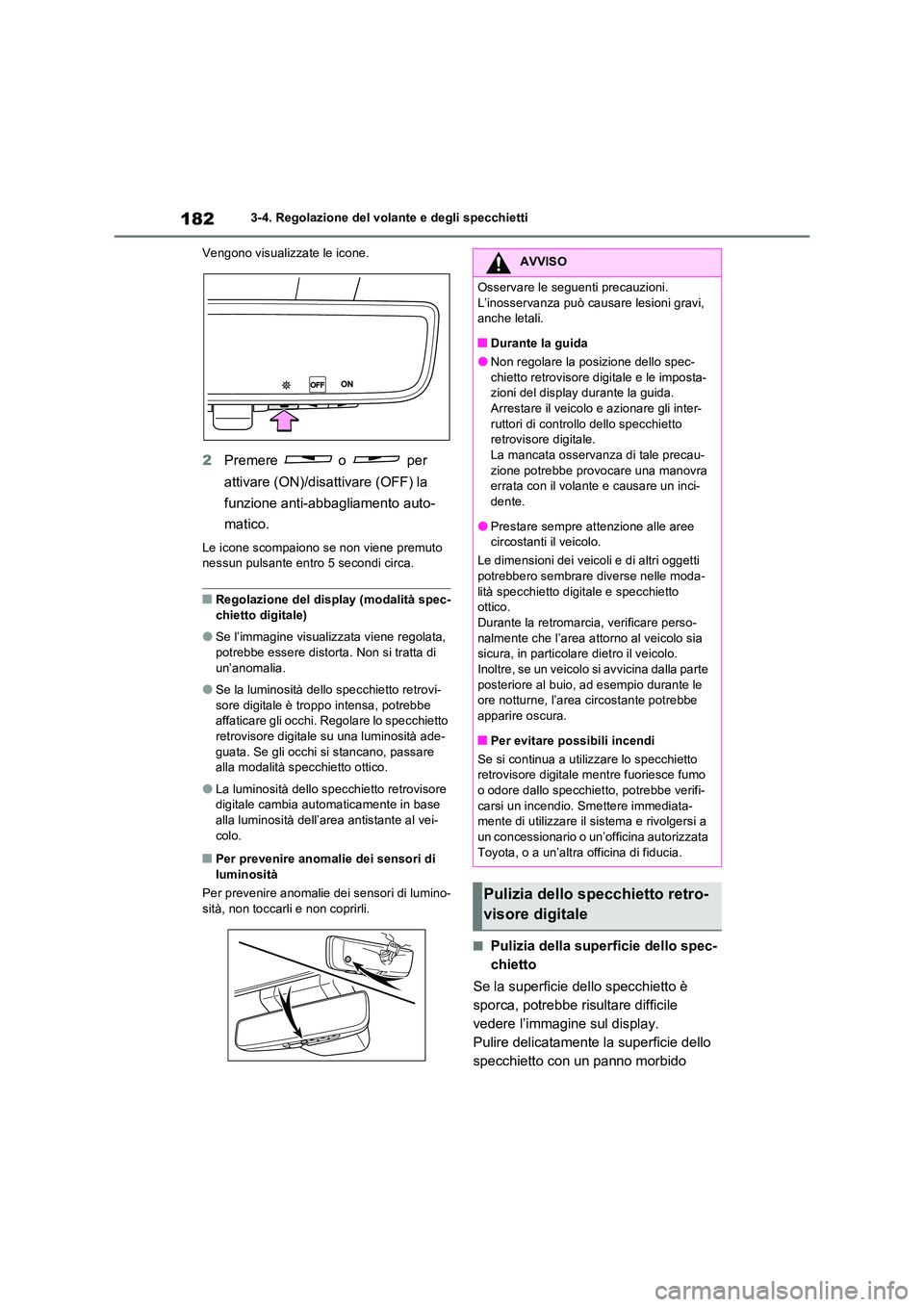

1823-4. Regolazione del volante e degli specchietti
Vengono visualizzate le icone.
2 Premere o per
attivare (ON)/disattivare (OFF) la
funzione anti-abbagliamento auto-
matico.
Le icone scompaiono se non viene premuto nessun pulsante entro 5 secondi circa.
■Regolazione del display (modalità spec-
chietto digitale)
●Se l’immagine visualizzata viene regolata,
potrebbe essere distorta. Non si tratta di un’anomalia.
●Se la luminosità dello specchietto retrovi-sore digitale è troppo intensa, potrebbe affaticare gli occhi. Regolare lo specchietto
retrovisore digitale su una luminosità ade- guata. Se gli occhi si stancano, passare alla modalità specchietto ottico.
●La luminosità dello specchietto retrovisore digitale cambia automaticamente in base
alla luminosità dell’area antistante al vei- colo.
■Per prevenire anomalie dei sensori di luminosità
Per prevenire anomalie dei sensori di lumino-
sità, non toccarli e non coprirli.
■Pulizia della superficie dello spec-
chietto
Se la superficie dello specchietto è
sporca, potrebbe risultare difficile
vedere l’immagine sul display.
Pulire delicatamente la superficie dello
specchietto con un panno morbido
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza può causare lesioni gravi, anche letali.
■Durante la guida
●Non regolare la posizione dello spec-
chietto retrovisore digitale e le imposta- zioni del display durante la guida.Arrestare il veicolo e azionare gli inter-
ruttori di controllo dello specchietto retrovisore digitale. La mancata osservanza di tale precau-
zione potrebbe provocare una manovra errata con il volante e causare un inci-dente.
●Prestare sempre attenzione alle aree circostanti il veicolo.
Le dimensioni dei veicoli e di altri oggetti potrebbero sembrare diverse nelle moda-
lità specchietto digitale e specchietto ottico.Durante la retromarcia, verificare perso-
nalmente che l’area attorno al veicolo sia sicura, in particolare dietro il veicolo.Inoltre, se un veicolo si avvicina dalla parte
posteriore al buio, ad esempio durante le ore notturne, l’area circostante potrebbe
apparire oscura.
■Per evitare possibili incendi
Se si continua a utilizzare lo specchietto retrovisore digitale mentre fuoriesce fumo
o odore dallo specchietto, potrebbe verifi- carsi un incendio. Smettere immediata-mente di utilizzare il sistema e rivolgersi a
un concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
Pulizia dello specchietto retro-
visore digitale

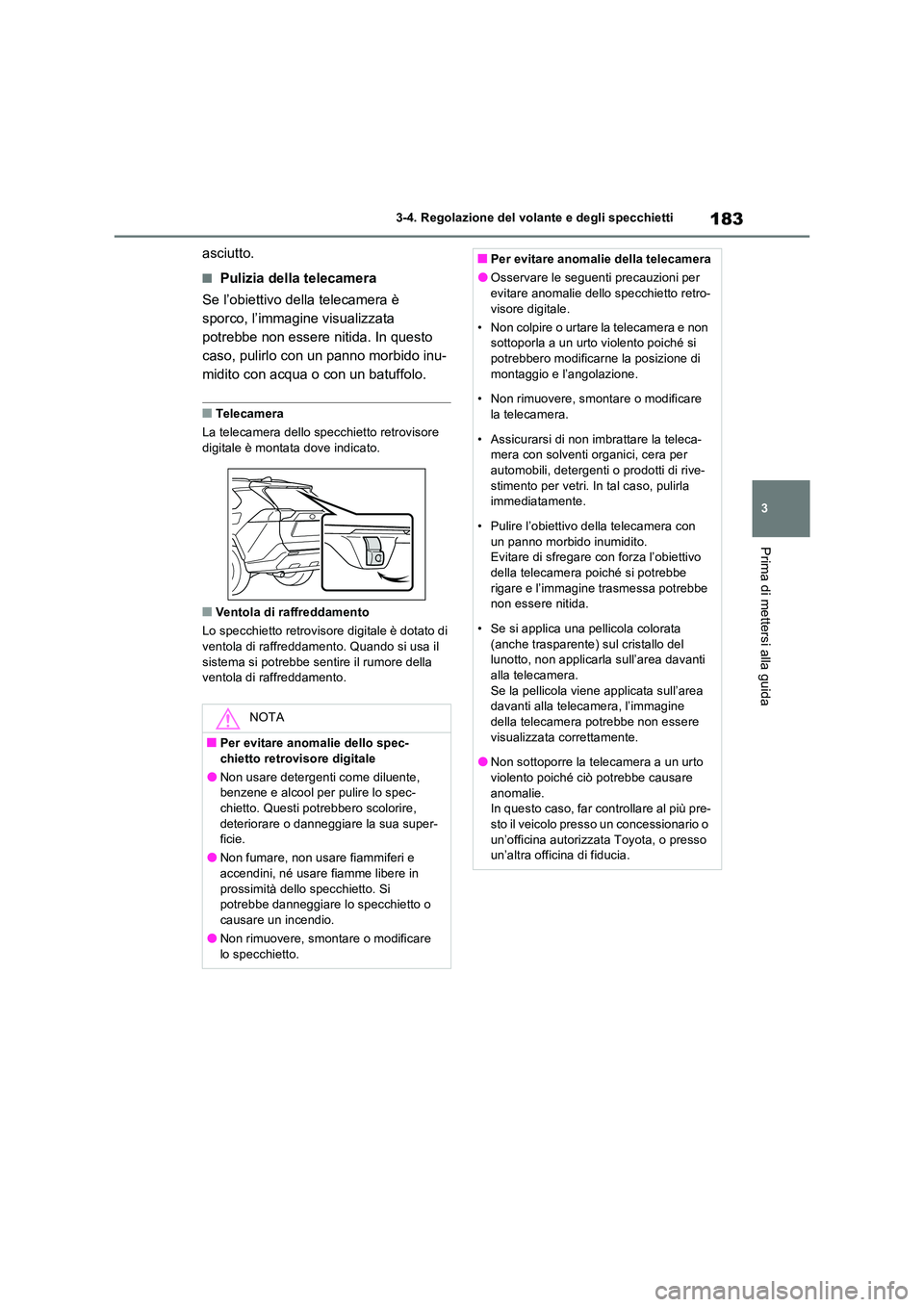

183
3
3-4. Regolazione del volante e degli specchietti
Prima di mettersi alla guida
asciutto.
■Pulizia della telecamera
Se l’obiettivo della telecamera è
sporco, l’immagine visualizzata
potrebbe non essere nitida. In questo
caso, pulirlo con un panno morbido inu-
midito con acqua o con un batuffolo.
■Telecamera
La telecamera dello specchietto retrovisore
digitale è montata dove indicato.
■Ventola di raffreddamento
Lo specchietto retrovisore digitale è dotato di
ventola di raffreddamento. Quando si usa il sistema si potrebbe sentire il rumore della ventola di raffreddamento.
NOTA
■Per evitare anomalie dello spec-chietto retrovisore digitale
●Non usare detergenti come diluente, benzene e alcool per pulire lo spec-
chietto. Questi potrebbero scolorire, deteriorare o danneggiare la sua super-ficie.
●Non fumare, non usare fiammiferi e
accendini, né usare fiamme libere in prossimità dello specchietto. Si potrebbe danneggiare lo specchietto o
causare un incendio.
●Non rimuovere, smontare o modificare lo specchietto.
■Per evitare anomalie della telecamera
●Osservare le seguenti precauzioni per evitare anomalie dello specchietto retro-
visore digitale.
• Non colpire o urtare la telecamera e non sottoporla a un urto violento poiché si potrebbero modificarne la posizione di
montaggio e l’angolazione.
• Non rimuovere, smontare o modificare la telecamera.
• Assicurarsi di non imbrattare la teleca- mera con solventi organici, cera per automobili, detergenti o prodotti di rive-
stimento per vetri. In tal caso, pulirla immediatamente.
• Pulire l’obiettivo della telecamera con
un panno morbido inumidito. Evitare di sfregare con forza l’obiettivo della telecamera poiché si potrebbe
rigare e l’immagine trasmessa potrebbe non essere nitida.
• Se si applica una pellicola colorata
(anche trasparente) sul cristallo del lunotto, non applicarla sull’area davanti alla telecamera.
Se la pellicola viene applicata sull’area davanti alla telecamera, l’immagine della telecamera potrebbe non essere
visualizzata correttamente.
●Non sottoporre la telecamera a un urto violento poiché ciò potrebbe causare
anomalie. In questo caso, far controllare al più pre-sto il veicolo presso un concessionario o
un’officina autorizzata Toyota, o presso un’altra officina di fiducia.

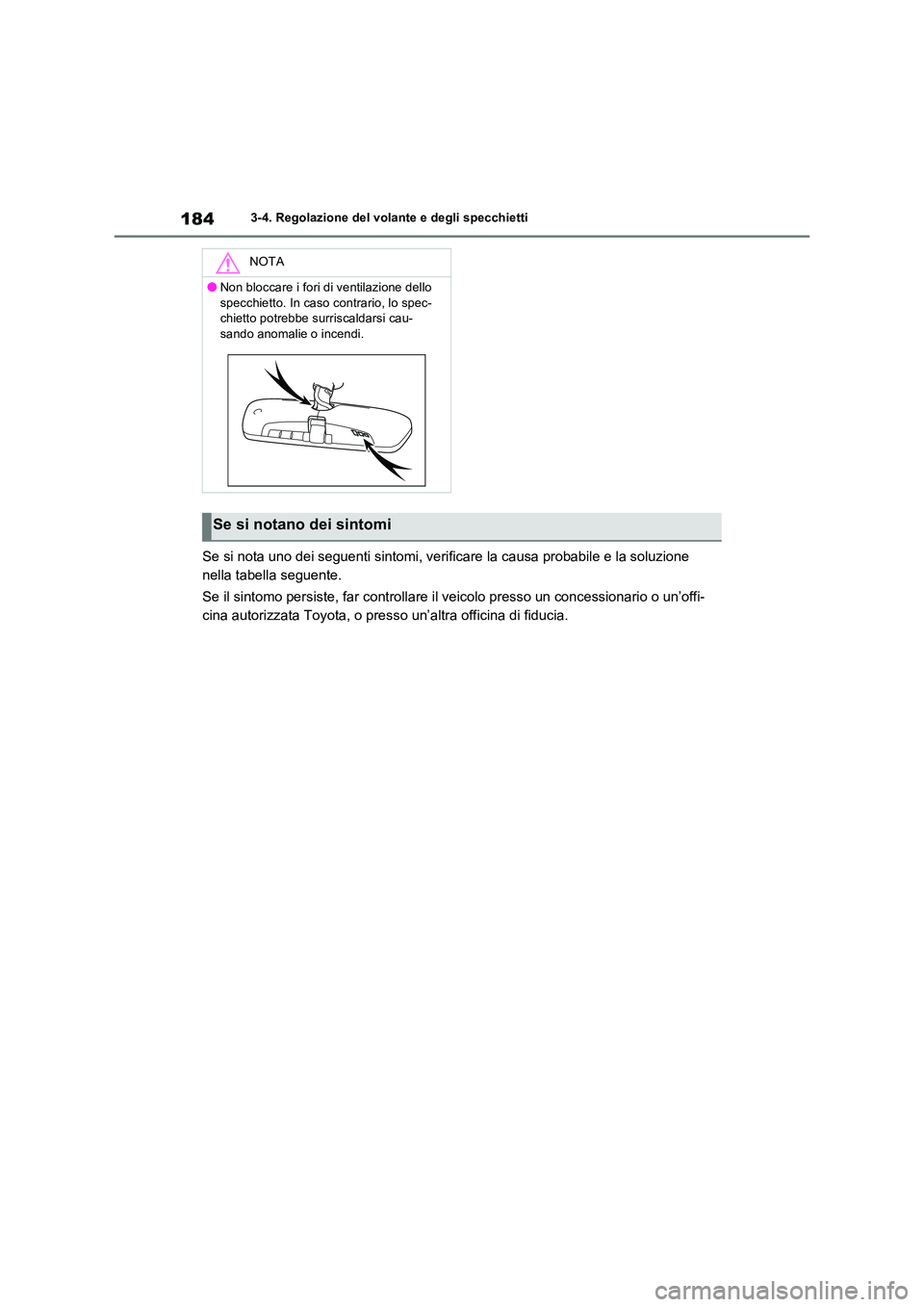

1843-4. Regolazione del volante e degli specchietti
Se si nota uno dei seguenti sintomi, verificare la causa probabile e la soluzione
nella tabella seguente.
Se il sintomo persiste, far controllare il veicolo presso un concessionario o un’offi-
cina autorizzata Toyota, o presso un’altra officina di fiducia.
NOTA
●Non bloccare i fori di ventilazione dello
specchietto. In caso contrario, lo spec- chietto potrebbe surriscaldarsi cau-sando anomalie o incendi.
Se si notano dei sintomi

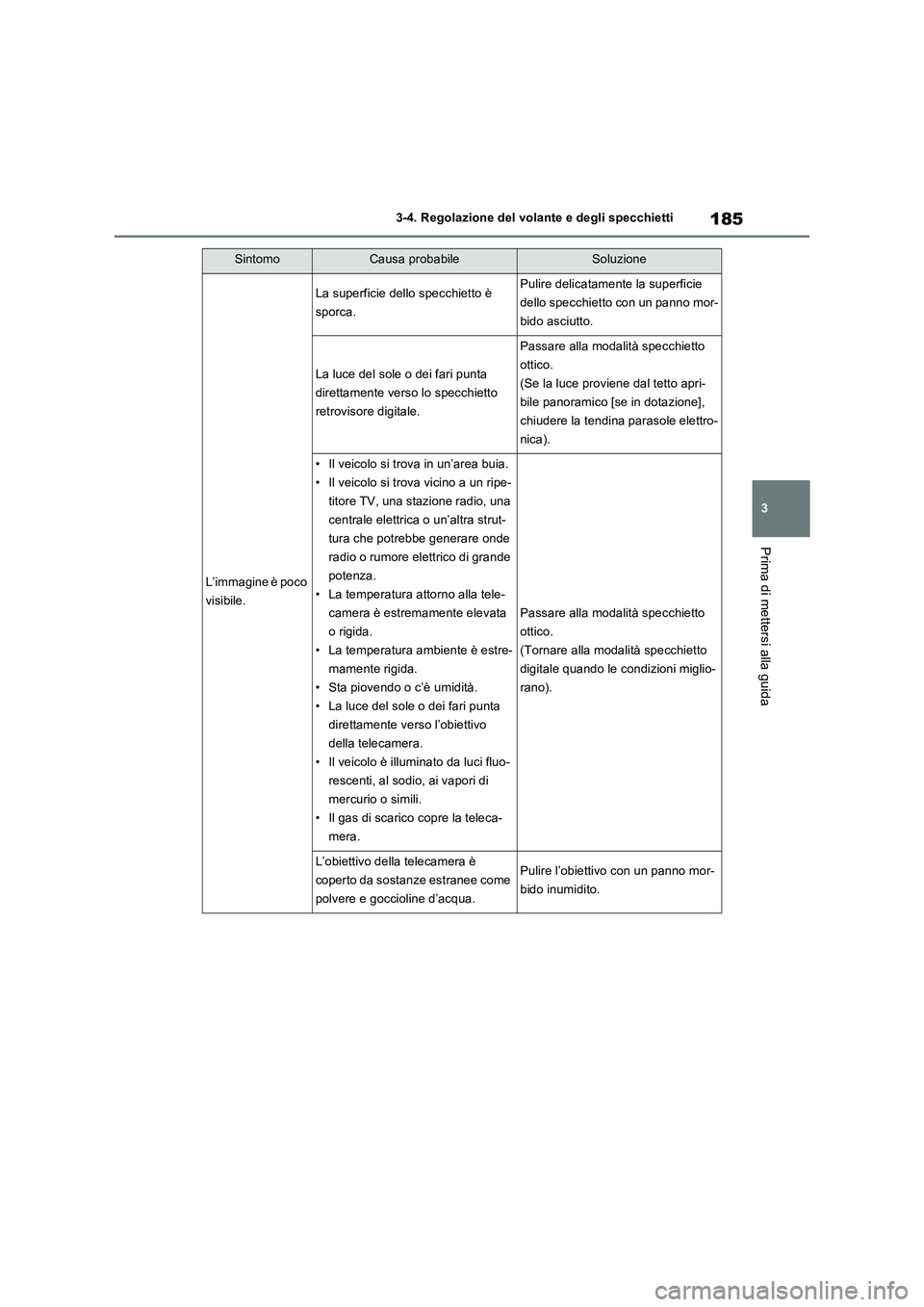

185
3 3-4. Regolazione del volante e degli specchietti
Prima di mettersi alla guida
SintomoCausa probabileSoluzione
L’immagine è poco
visibile.
La superficie dello specchietto è
sporca.Pulire delicatamente la superficie
dello specchietto con un panno mor-
bido asciutto.
La luce del sole o dei fari punta
direttamente verso lo specchietto
retrovisore digitale.
Passare alla modalità specchietto
ottico.
(Se la luce proviene dal tetto apri-
bile panoramico [se in dotazione],
chiudere la tendina parasole elettro-
nica).
• Il veicolo si trova in un’area buia.
• Il veicolo si trova vicino a un ripe-
titore TV, una stazione radio, una
centrale elettrica o un’altra strut-
tura che potrebbe generare onde
radio o rumore elettrico di grande
potenza.
• La temperatura attorno alla tele-
camera è estremamente elevata
o rigida.
• La temperatura ambiente è estre-
mamente rigida.
• Sta piovendo o c’è umidità.
• La luce del sole o dei fari punta
direttamente verso l’obiettivo
della telecamera.
• Il veicolo è illuminato da luci fluo-
rescenti, al sodio, ai vapori di
mercurio o simili.
• Il gas di scarico copre la teleca-
mera.
Passare alla modalità specchietto
ottico.
(Tornare alla modalità specchietto
digitale quando le condizioni miglio-
rano).
L’obiettivo della telecamera è
coperto da sostanze estranee come
polvere e goccioline d’acqua.Pulire l’obiettivo con un panno mor-
bido inumidito.

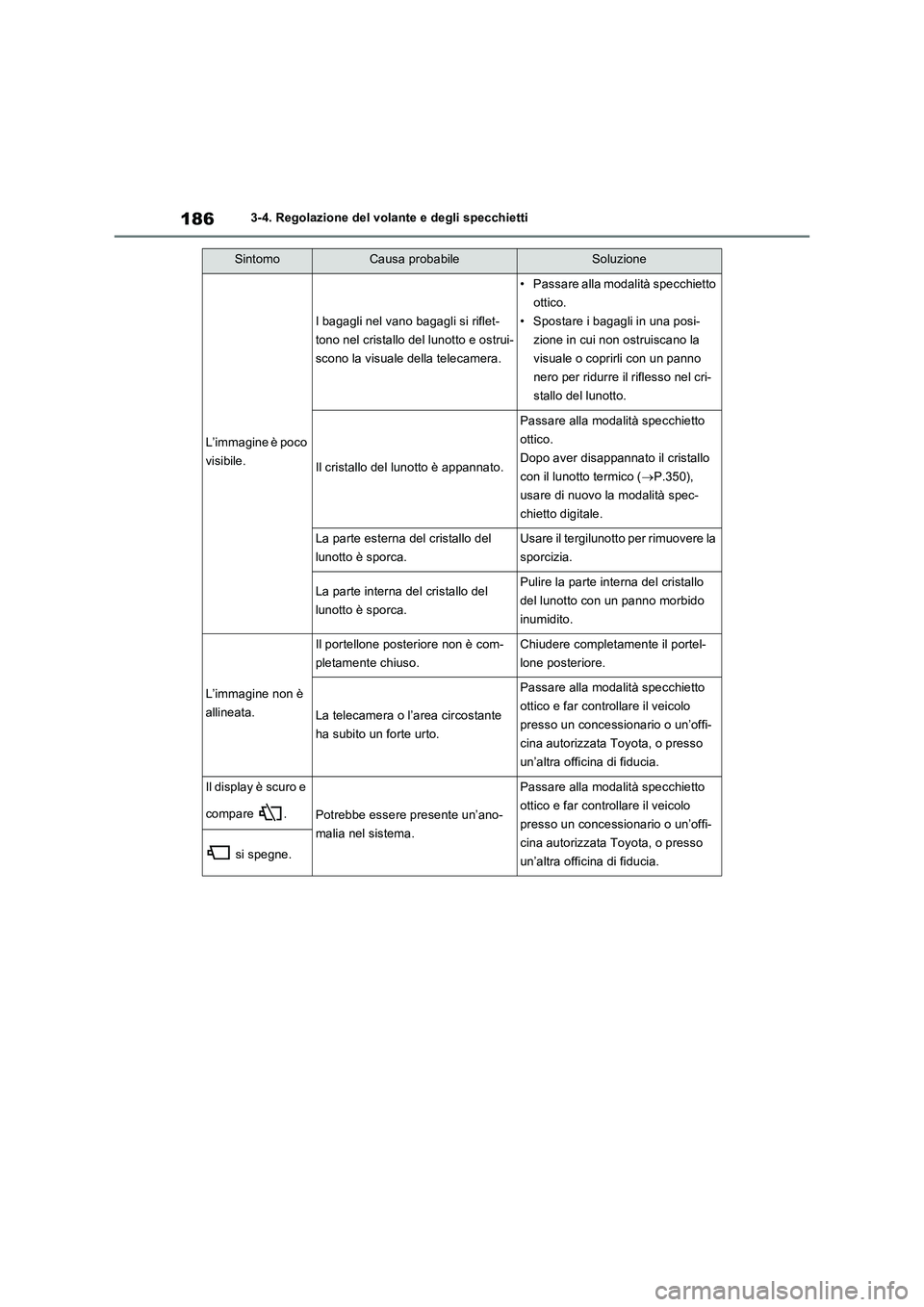

1863-4. Regolazione del volante e degli specchietti
L’immagine è poco
visibile.
I bagagli nel vano bagagli si riflet-
tono nel cristallo del lunotto e ostrui-
scono la visuale della telecamera.
• Passare alla modalità specchietto
ottico.
• Spostare i bagagli in una posi-
zione in cui non ostruiscano la
visuale o coprirli con un panno
nero per ridurre il riflesso nel cri-
stallo del lunotto.
Il cristallo del lunotto è appannato.
Passare alla modalità specchietto
ottico.
Dopo aver disappannato il cristallo
con il lunotto termico (P.350),
usare di nuovo la modalità spec-
chietto digitale.
La parte esterna del cristallo del
lunotto è sporca.Usare il tergilunotto per rimuovere la
sporcizia.
La parte interna del cristallo del
lunotto è sporca.Pulire la parte interna del cristallo
del lunotto con un panno morbido
inumidito.
L’immagine non è
allineata.
Il portellone posteriore non è com-
pletamente chiuso.Chiudere completamente il portel-
lone posteriore.
La telecamera o l’area circostante
ha subito un forte urto.
Passare alla modalità specchietto
ottico e far controllare il veicolo
presso un concessionario o un’offi-
cina autorizzata Toyota, o presso
un’altra officina di fiducia.
Il display è scuro e
compare .
Potrebbe essere presente un’ano-
malia nel sistema.
Passare alla modalità specchietto
ottico e far controllare il veicolo
presso un concessionario o un’offi-
cina autorizzata Toyota, o presso
un’altra officina di fiducia.
si spegne.
SintomoCausa probabileSoluzione

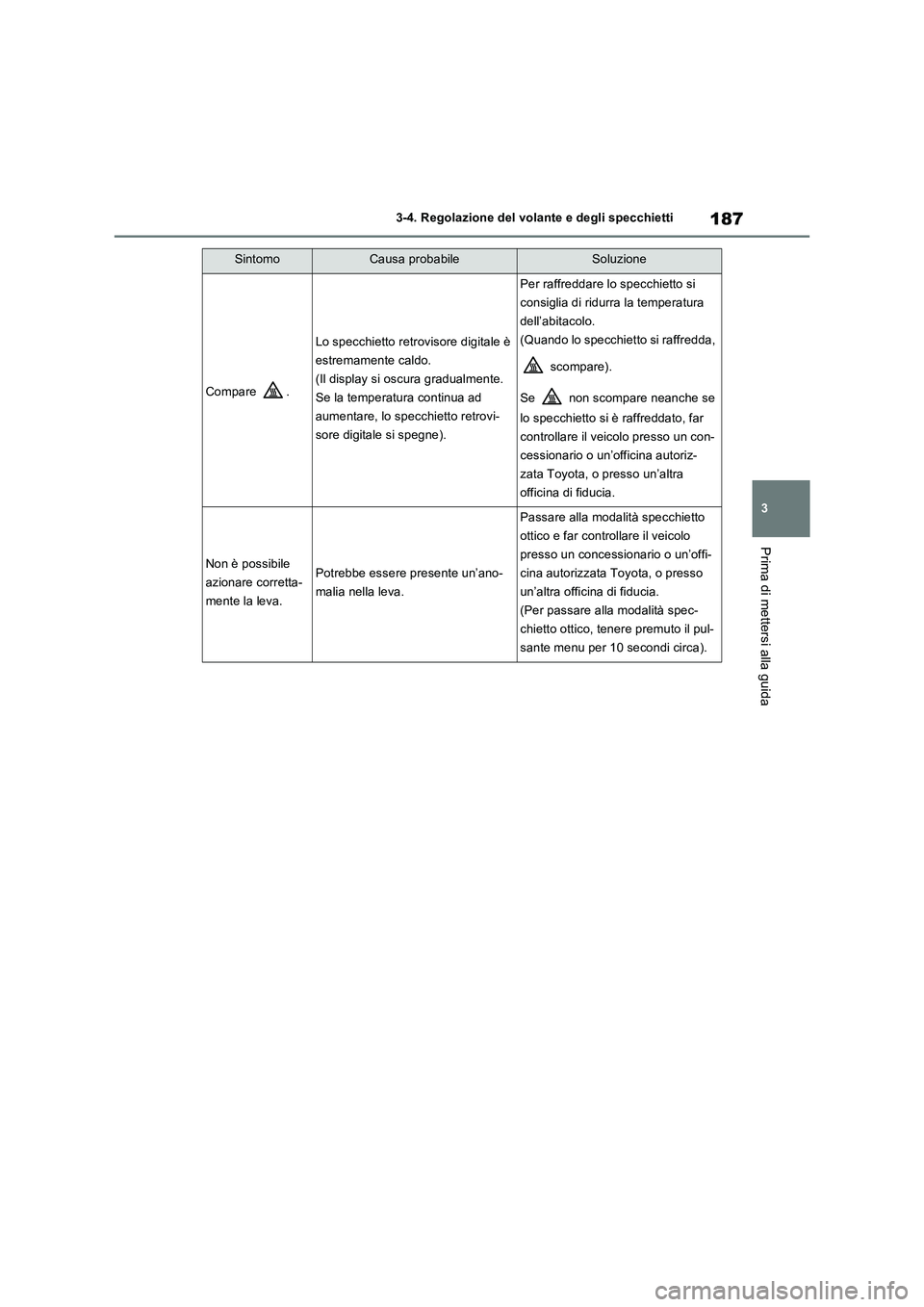

187
3 3-4. Regolazione del volante e degli specchietti
Prima di mettersi alla guida
Compare .
Lo specchietto retrovisore digitale è
estremamente caldo.
(Il display si oscura gradualmente.
Se la temperatura continua ad
aumentare, lo specchietto retrovi-
sore digitale si spegne).
Per raffreddare lo specchietto si
consiglia di ridurra la temperatura
dell’abitacolo.
(Quando lo specchietto si raffredda,
scompare).
Se non scompare neanche se
lo specchietto si è raffreddato, far
controllare il veicolo presso un con-
cessionario o un’officina autoriz-
zata Toyota, o presso un’altra
officina di fiducia.
Non è possibile
azionare corretta-
mente la leva.Potrebbe essere presente un’ano-
malia nella leva.
Passare alla modalità specchietto
ottico e far controllare il veicolo
presso un concessionario o un’offi-
cina autorizzata Toyota, o presso
un’altra officina di fiducia.
(Per passare alla modalità spec-
chietto ottico, tenere premuto il pul-
sante menu per 10 secondi circa).
SintomoCausa probabileSoluzione

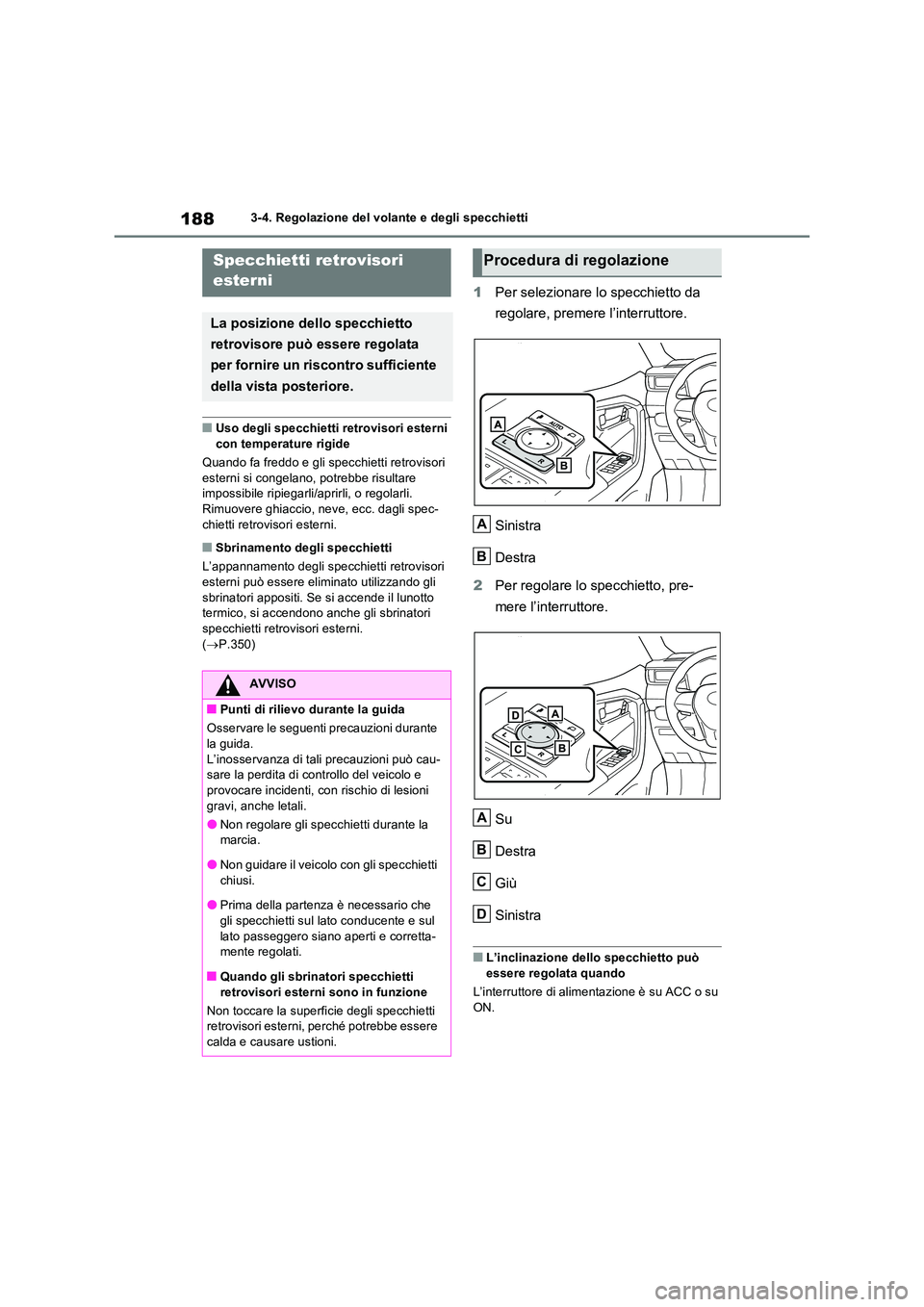

1883-4. Regolazione del volante e degli specchietti
■Uso degli specchietti retrovisori esterni
con temperature rigide
Quando fa freddo e gli specchietti retrovisori esterni si congelano, potrebbe risultare impossibile ripiegarli/aprirli, o regolarli.
Rimuovere ghiaccio, neve, ecc. dagli spec- chietti retrovisori esterni.
■Sbrinamento degli specchietti
L’appannamento degli specchietti retrovisori esterni può essere eliminato utilizzando gli
sbrinatori appositi. Se si accende il lunotto termico, si accendono anche gli sbrinatori specchietti retrovisori esterni.
( P.350)
1Per selezionare lo specchietto da
regolare, premere l’interruttore.
Sinistra
Destra
2 Per regolare lo specchietto, pre-
mere l’interruttore.
Su
Destra
Giù
Sinistra
■L’inclinazione dello specchietto può essere regolata quando
L’interruttore di alimentazione è su ACC o su
ON.
Specchietti retrovisori
esterni
La posizione dello specchietto
retrovisore può essere regolata
per fornire un riscontro sufficiente
della vista posteriore.
AVVISO
■Punti di rilievo durante la guida
Osservare le seguenti precauzioni durante
la guida. L’inosservanza di tali precauzioni può cau-sare la perdita di controllo del veicolo e
provocare incidenti, con rischio di lesioni gravi, anche letali.
●Non regolare gli specchietti durante la marcia.
●Non guidare il veicolo con gli specchietti chiusi.
●Prima della partenza è necessario che
gli specchietti sul lato conducente e sul lato passeggero siano aperti e corretta-mente regolati.
■Quando gli sbrinatori specchietti retrovisori esterni sono in funzione
Non toccare la superficie degli specchietti retrovisori esterni, perché potrebbe essere
calda e causare ustioni.
Procedura di regolazione
A
B
A
B
C
D
