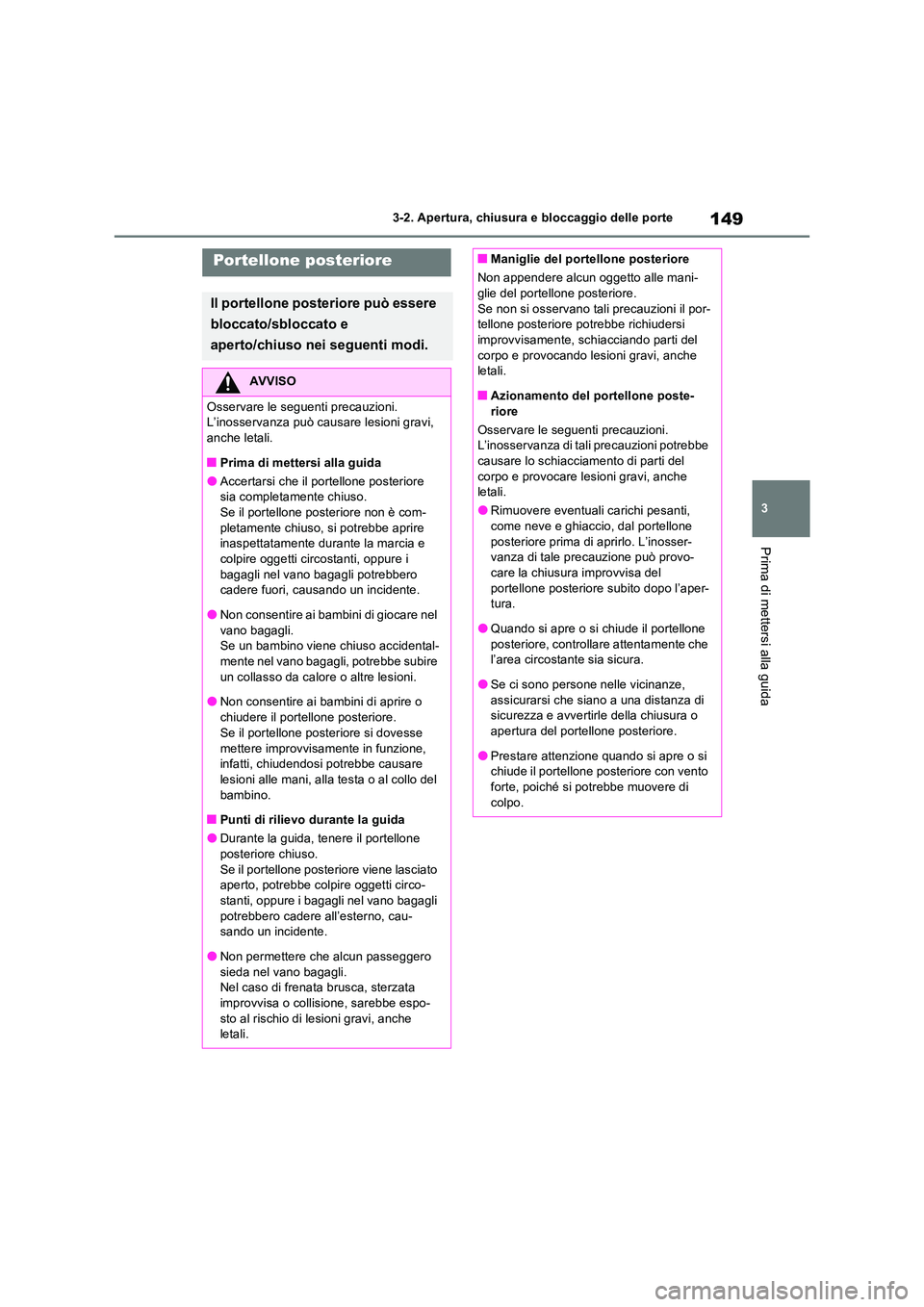

149
3
3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
Portellone posteriore
Il portellone posteriore può essere
bloccato/sbloccato e
aperto/chiuso nei seguenti modi.
AVVISO
Osservare le seguenti precauzioni. L’inosservanza può causare lesioni gravi,
anche letali.
■Prima di mettersi alla guida
●Accertarsi che il portellone posteriore sia completamente chiuso.
Se il portellone posteriore non è com- pletamente chiuso, si potrebbe aprire inaspettatamente durante la marcia e
colpire oggetti circostanti, oppure i bagagli nel vano bagagli potrebbero cadere fuori, causando un incidente.
●Non consentire ai bambini di giocare nel vano bagagli.Se un bambino viene chiuso accidental-
mente nel vano bagagli, potrebbe subire un collasso da calore o altre lesioni.
●Non consentire ai bambini di aprire o
chiudere il portellone posteriore. Se il portellone posteriore si dovesse
mettere improvvisamente in funzione, infatti, chiudendosi potrebbe causare lesioni alle mani, alla testa o al collo del
bambino.
■Punti di rilievo durante la guida
●Durante la guida, tenere il portellone posteriore chiuso.
Se il portellone posteriore viene lasciato aperto, potrebbe colpire oggetti circo-stanti, oppure i bagagli nel vano bagagli
potrebbero cadere all’esterno, cau- sando un incidente.
●Non permettere che alcun passeggero
sieda nel vano bagagli. Nel caso di frenata brusca, sterzata improvvisa o collisione, sarebbe espo-
sto al rischio di lesioni gravi, anche letali.
■Maniglie del portellone posteriore
Non appendere alcun oggetto alle mani- glie del portellone posteriore.
Se non si osservano tali precauzioni il por- tellone posteriore potrebbe richiudersi improvvisamente, schiacciando parti del
corpo e provocando lesioni gravi, anche letali.
■Azionamento del portellone poste-
riore
Osservare le seguenti precauzioni. L’inosservanza di tali precauzioni potrebbe causare lo schiacciamento di parti del
corpo e provocare le sioni gravi, anche letali.
●Rimuovere eventuali carichi pesanti, come neve e ghiaccio, dal portellone
posteriore prima di aprirlo. L’inosser- vanza di tale precauzione può provo-care la chiusura improvvisa del
portellone posteriore subito dopo l’aper- tura.
●Quando si apre o si chiude il portellone
posteriore, controllare attentamente che l’area circostante sia sicura.
●Se ci sono persone nelle vicinanze,
assicurarsi che siano a una distanza di sicurezza e avvertirle della chiusura o apertura del portellone posteriore.
●Prestare attenzione quando si apre o si chiude il portellone posteriore con vento forte, poiché si potrebbe muovere di
colpo.

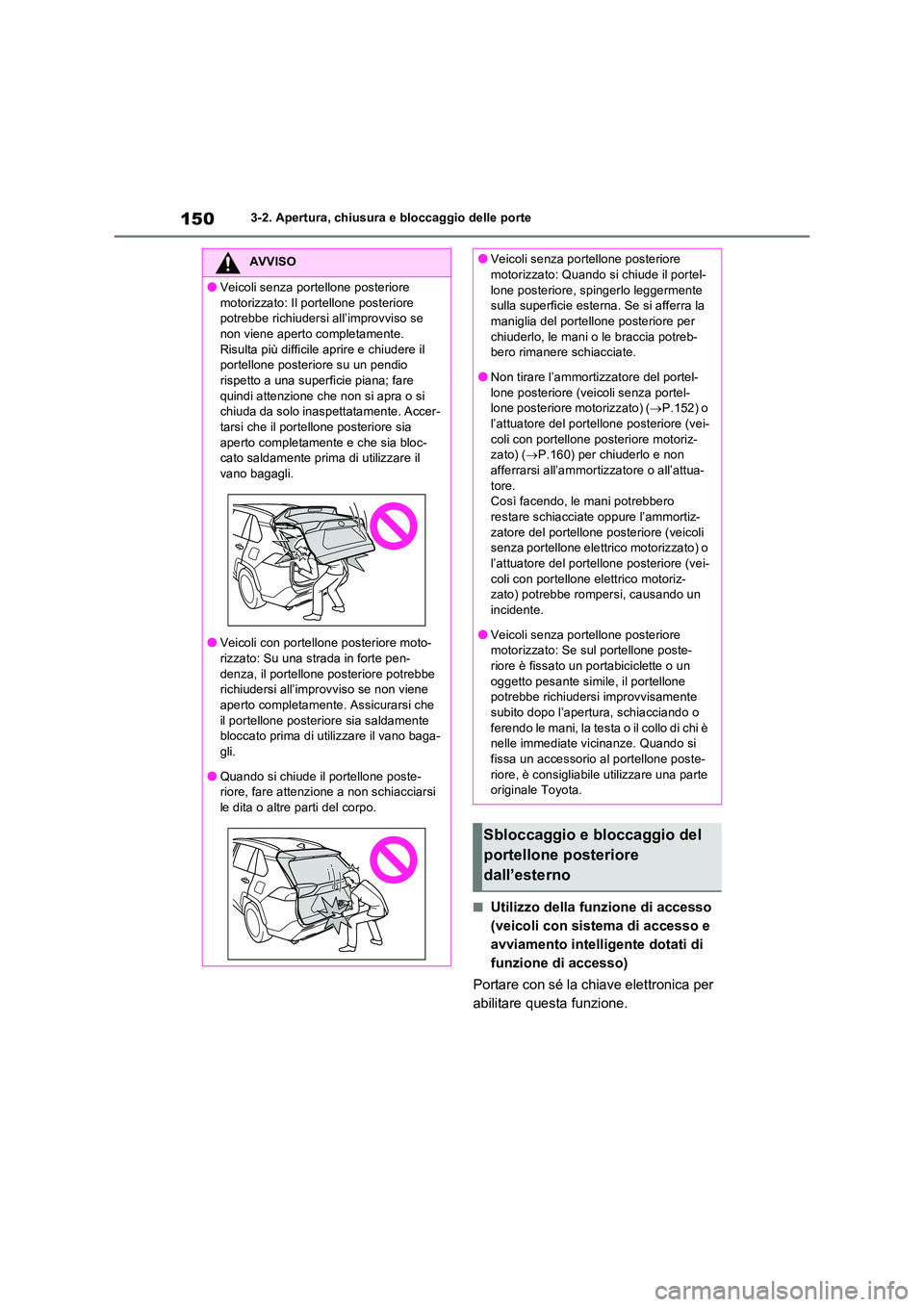

1503-2. Apertura, chiusura e bloccaggio delle porte
■Utilizzo della funzione di accesso
(veicoli con sistema di accesso e
avviamento intelligente dotati di
funzione di accesso)
Portare con sé la chiave elettronica per
abilitare questa funzione.
AVVISO
●Veicoli senza portellone posteriore
motorizzato: Il portellone posteriore potrebbe richiudersi all’improvviso se non viene aperto completamente.
Risulta più difficile aprire e chiudere il portellone posteriore su un pendio rispetto a una superficie piana; fare
quindi attenzione che non si apra o si chiuda da solo inaspettatamente. Accer-tarsi che il portellone posteriore sia
aperto completamente e che sia bloc- cato saldamente prima di utilizzare il vano bagagli.
●Veicoli con portellone posteriore moto-rizzato: Su una strada in forte pen-
denza, il portellone posteriore potrebbe richiudersi all’improvviso se non viene aperto completamente. Assicurarsi che
il portellone posteriore sia saldamente bloccato prima di utilizzare il vano baga-
gli.
●Quando si chiude il portellone poste- riore, fare attenzione a non schiacciarsi
le dita o altre parti del corpo.
●Veicoli senza portellone posteriore motorizzato: Quando si chiude il portel-
lone posteriore, spingerlo leggermente sulla superficie esterna. Se si afferra la maniglia del portellone posteriore per
chiuderlo, le mani o le braccia potreb- bero rimanere schiacciate.
●Non tirare l’ammortizzatore del portel-
lone posteriore (veicoli senza portel- lone posteriore motorizzato) ( P.152) o l’attuatore del portellone posteriore (vei-
coli con portellone posteriore motoriz- zato) ( P.160) per chiuderlo e non afferrarsi all’ammortizzatore o all’attua-
tore. Così facendo, le mani potrebbero restare schiacciate oppure l’ammortiz-
zatore del portellone posteriore (veicoli senza portellone elettrico motorizzato) o l’attuatore del portellone posteriore (vei-
coli con portellone elettrico motoriz- zato) potrebbe rompersi, causando un incidente.
●Veicoli senza portellone posteriore motorizzato: Se sul portellone poste-riore è fissato un portabiciclette o un
oggetto pesante simile, il portellone potrebbe richiudersi improvvisamente subito dopo l’apertura, schiacciando o
ferendo le mani, la testa o il collo di chi è nelle immediate vicinanze. Quando si fissa un accessorio al portellone poste-
riore, è consigliabile utilizzare una parte originale Toyota.
Sbloccaggio e bloccaggio del
portellone posteriore
dall’esterno

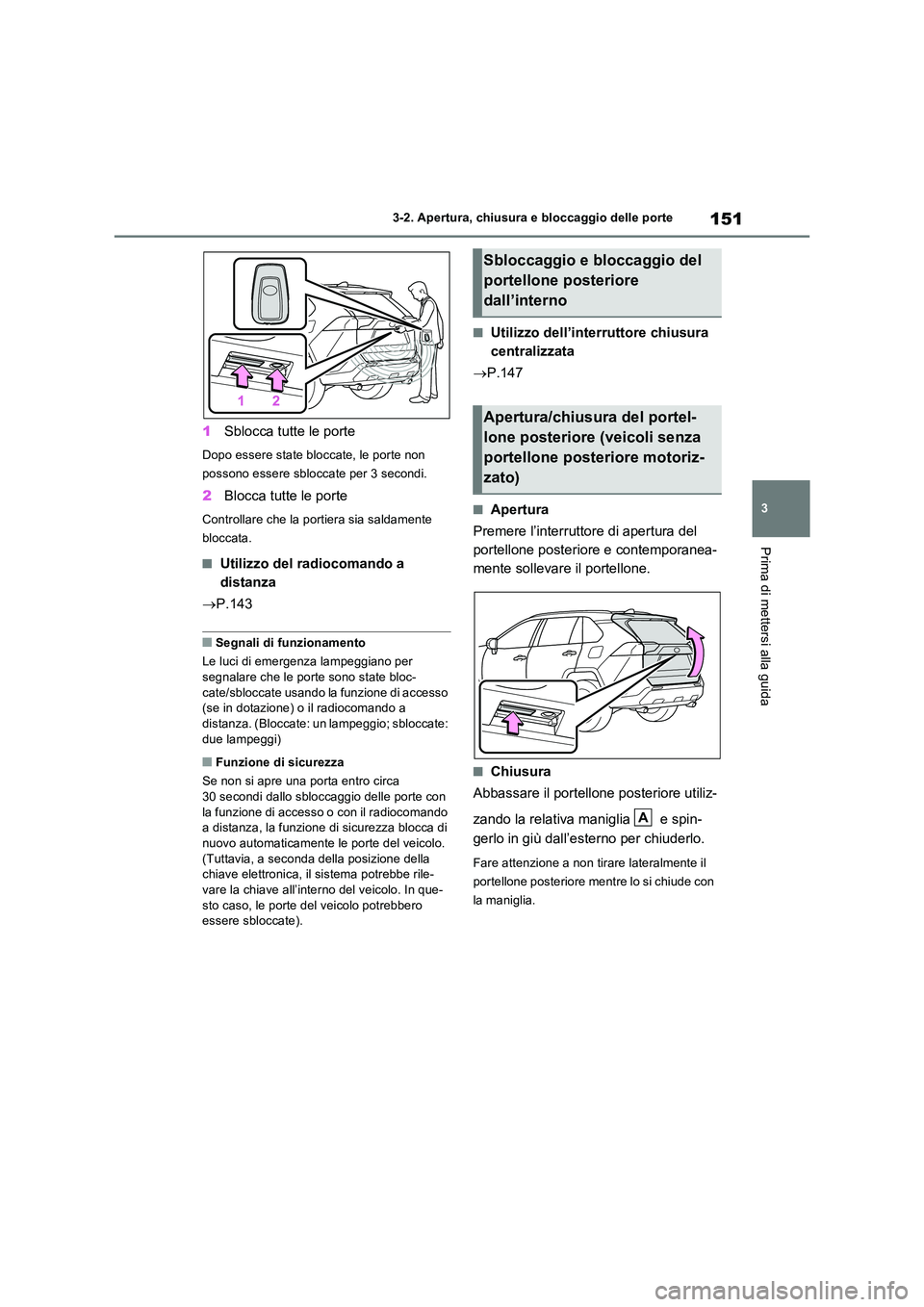

151
3
3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
1 Sblocca tutte le porte
Dopo essere state bloccate, le porte non
possono essere sbloccate per 3 secondi.
2 Blocca tutte le porte
Controllare che la portiera sia saldamente
bloccata.
■Utilizzo del radiocomando a
distanza
 P.143
■Segnali di funzionamento
Le luci di emergenza lampeggiano per
segnalare che le porte sono state bloc- cate/sbloccate usando la funzione di accesso (se in dotazione) o il radiocomando a
distanza. (Bloccate: un lampeggio; sbloccate: due lampeggi)
■Funzione di sicurezza
Se non si apre una porta entro circa 30 secondi dallo sbloccaggio delle porte con
la funzione di accesso o con il radiocomando a distanza, la funzione di sicurezza blocca di nuovo automaticamente le porte del veicolo.
(Tuttavia, a seconda della posizione della chiave elettronica, il sistema potrebbe rile-vare la chiave all’interno del veicolo. In que-
sto caso, le porte del veicolo potrebbero essere sbloccate).
■Utilizzo dell’interruttore chiusura
centralizzata
 P.147
■Apertura
Premere l’interruttore di apertura del
portellone posteriore e contemporanea-
mente sollevare il portellone.
■Chiusura
Abbassare il portellone posteriore utiliz-
zando la relativa maniglia e spin-
gerlo in giù dall’esterno per chiuderlo.
Fare attenzione a non tirare lateralmente il
portellone posteriore mentre lo si chiude con
la maniglia.
Sbloccaggio e bloccaggio del
portellone posteriore
dall’interno
Apertura/chiusura del portel-
lone posteriore (veicoli senza
portellone posteriore motoriz-
zato)
A

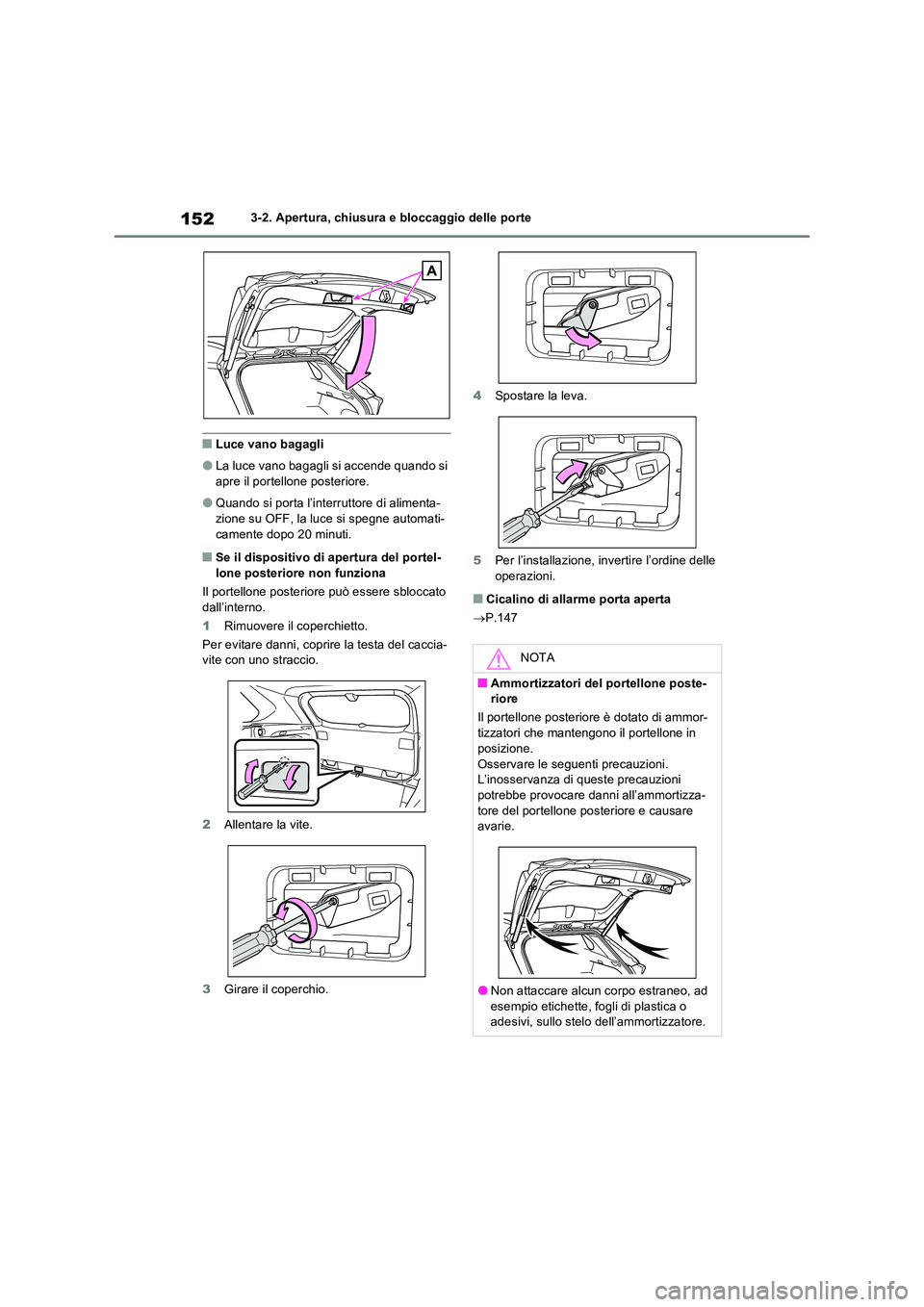

1523-2. Apertura, chiusura e bloccaggio delle porte
■Luce vano bagagli
●La luce vano bagagli si accende quando si
apre il portellone posteriore.
●Quando si porta l’interruttore di alimenta-
zione su OFF, la luce si spegne automati- camente dopo 20 minuti.
■Se il dispositivo di apertura del portel-lone posteriore non funziona
Il portellone posteriore può essere sbloccato
dall’interno.
1 Rimuovere il coperchietto.
Per evitare danni, coprire la testa del caccia- vite con uno straccio.
2 Allentare la vite.
3 Girare il coperchio.
4 Spostare la leva.
5 Per l’installazione, invertire l’ordine delle
operazioni.
■Cicalino di allarme porta aperta
 P.147
NOTA
■Ammortizzatori del portellone poste- riore
Il portellone posteriore è dotato di ammor-
tizzatori che mantengono il portellone in posizione.
Osservare le seguenti precauzioni. L’inosservanza di queste precauzioni potrebbe provocare danni all’ammortizza-
tore del portellone posteriore e causare avarie.
●Non attaccare alcun corpo estraneo, ad esempio etichette, fogli di plastica o adesivi, sullo stelo dell’ammortizzatore.

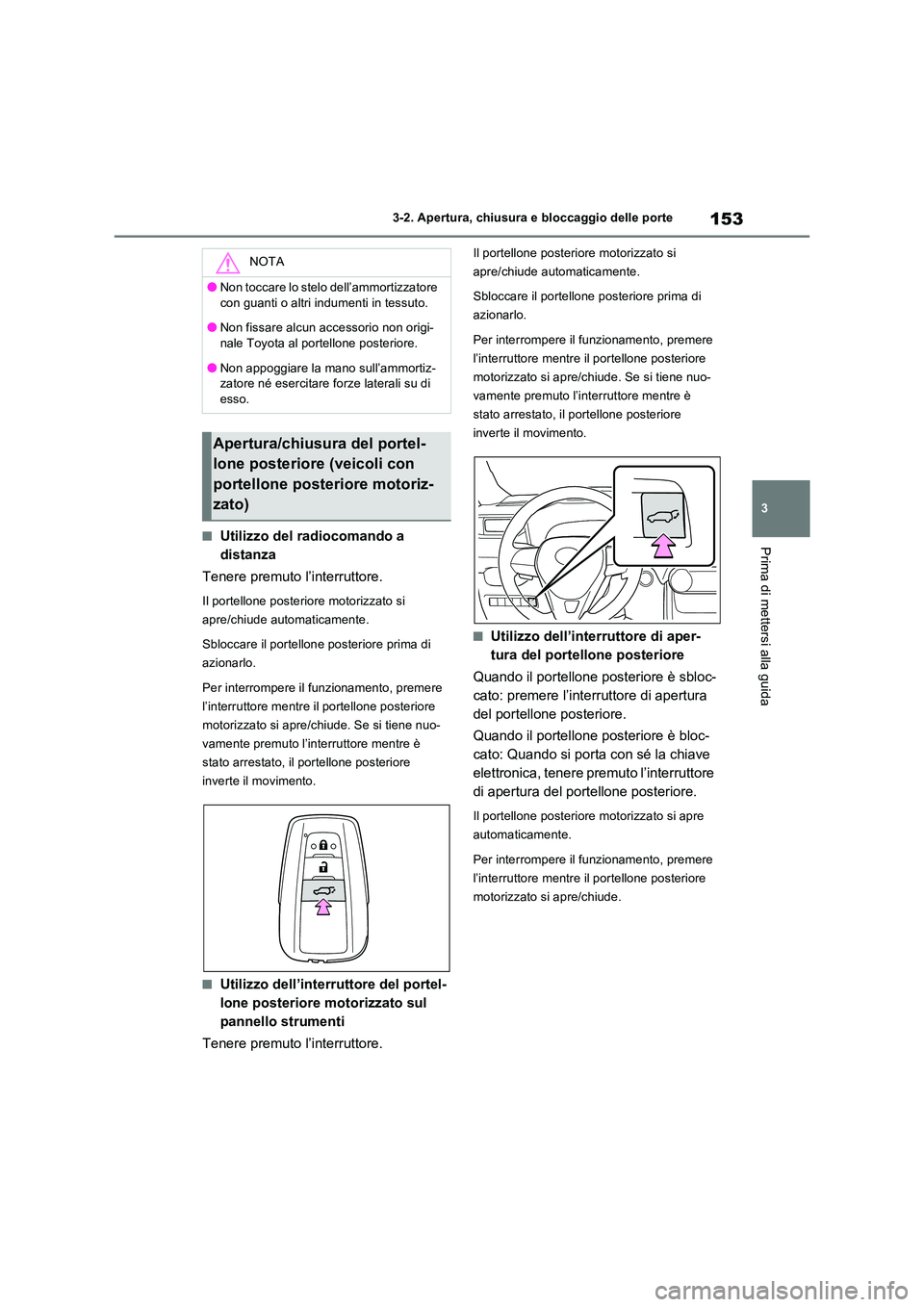

153
3
3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida■Utilizzo del radiocomando a
distanza
Tenere premuto l’interruttore.
Il portellone posteriore motorizzato si
apre/chiude automaticamente.
Sbloccare il portellon e posteriore prima di
azionarlo.
Per interrompere il funzionamento, premere
l’interruttore mentre il portellone posteriore
motorizzato si apre/chiude. Se si tiene nuo-
vamente premuto l’interruttore mentre è
stato arrestato, il portellone posteriore
inverte il movimento.
■Utilizzo dell’interruttore del portel-
lone posteriore motorizzato sul
pannello strumenti
Tenere premuto l’interruttore.
Il portellone posteriore motorizzato si
apre/chiude automaticamente.
Sbloccare il portellone posteriore prima di
azionarlo.
Per interrompere il funzionamento, premere
l’interruttore mentre il portellone posteriore
motorizzato si apre/chiude. Se si tiene nuo-
vamente premuto l’interruttore mentre è
stato arrestato, il portellone posteriore
inverte il movimento.
■Utilizzo dell’interruttore di aper-
tura del portellone posteriore
Quando il portellone posteriore è sbloc-
cato: premere l’interruttore di apertura
del portellone posteriore.
Quando il portellone posteriore è bloc-
cato: Quando si porta con sé la chiave
elettronica, tenere premuto l’interruttore
di apertura del portellone posteriore.
Il portellone posteriore motorizzato si apre
automaticamente.
Per interrompere il funzionamento, premere
l’interruttore mentre il portellone posteriore
motorizzato si apre/chiude.
NOTA
●Non toccare lo stelo dell’ammortizzatore
con guanti o altri indumenti in tessuto.
●Non fissare alcun accessorio non origi- nale Toyota al portellone posteriore.
●Non appoggiare la mano sull’ammortiz-zatore né esercitare forze laterali su di esso.
Apertura/chiusura del portel-
lone posteriore (veicoli con
portellone posteriore motoriz-
zato)

1543-2. Apertura, chiusura e bloccaggio delle porte
■Utilizzo dell’interruttore del portel-
lone posteriore motorizzato sul
portellone
Premere l’interruttore.
Il portellone posteriore motorizzato si chiude
automaticamente.
Per interrompere il funzionamento, premere
l’interruttore mentre il portellone posteriore
motorizzato è in movimento. Quando si
preme nuovamente l’interruttore mentre è
stato arrestato, il portellone posteriore
inverte il movimento.
■Utilizzo delle maniglie del portel-
lone posteriore
Abbassare il portellone posteriore
usando la maniglia del portellone
posteriore .
La chiusura assistita del portellone poste-
riore (P.156) si attiva e il portellone poste-
riore motorizzato si chiude completamente
in automatico.
■Uso del sensore di movimento
piede (veicoli con portellone
posteriore motorizzato ad aper-
tura senza mani)
Il portellone posteriore motorizzato ad
apertura senza mani può essere aperto
e chiuso automaticamente mettendo un
piede vicino alla parte centrale inferiore
del paraurti posteriore e allontanandolo
dal paraurti. Quando si usa il portellone
posteriore motorizzato ad apertura
senza mani, verificare che l’interruttore
di alimentazione sia su OFF, che il por-
tellone posteriore motorizzato sia atti-
vato (P.119) e di avere con sé la
chiave elettronica.
1Portando con sé la chiave elettro-
nica, mantenersi all’interno del rag-
gio d’azione del sistema di accesso
e avviamento intelligente, a circa 30
- 50 cm dal paraurti posteriore.
Sensore di movimento piede
A
A

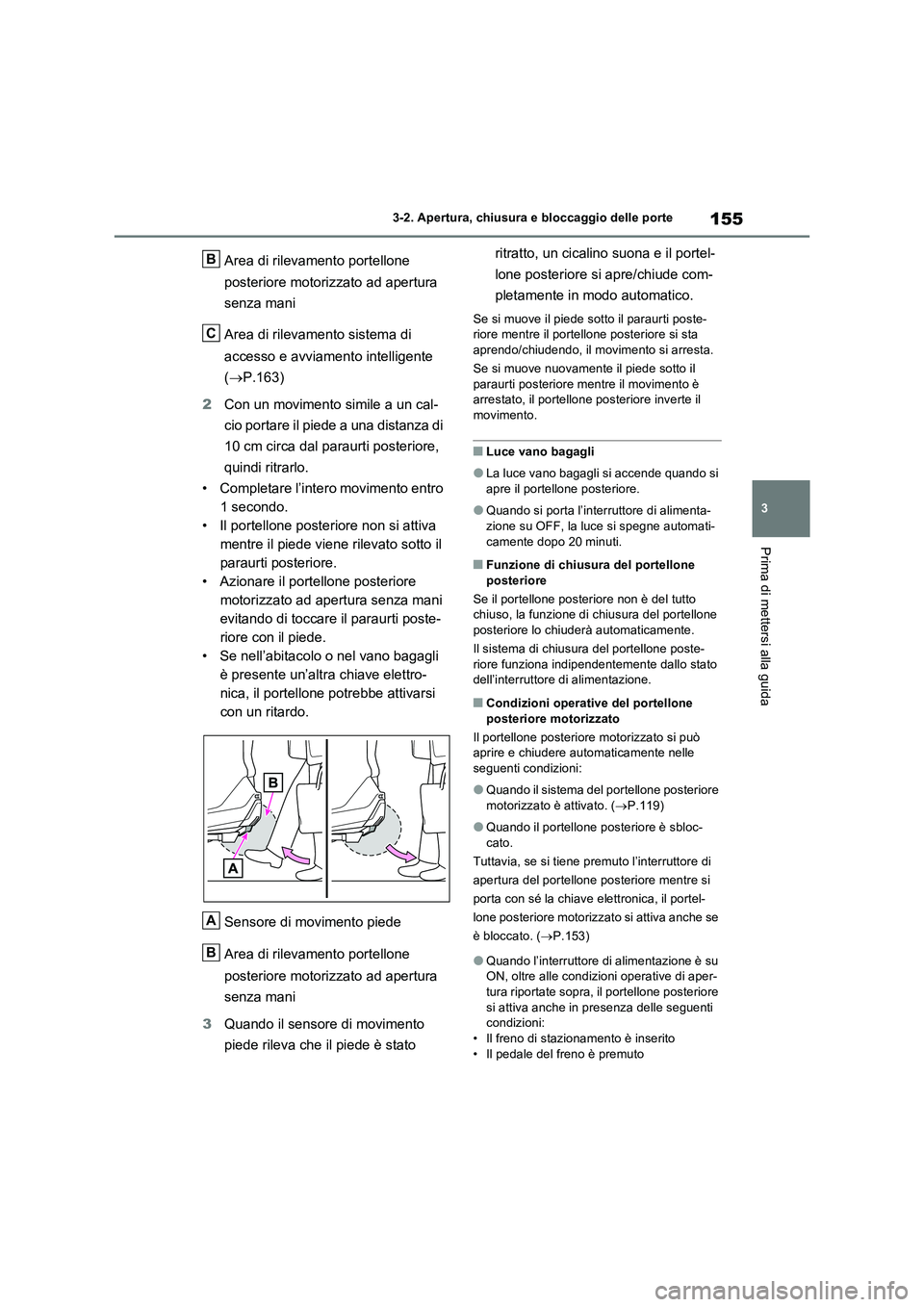

155
3 3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
Area di rilevamento portellone
posteriore motorizzato ad apertura
senza mani
Area di rilevamento sistema di
accesso e avviamento intelligente
(P.163)
2Con un movimento simile a un cal-
cio portare il piede a una distanza di
10 cm circa dal paraurti posteriore,
quindi ritrarlo.
• Completare l’intero movimento entro
1 secondo.
• Il portellone posteriore non si attiva
mentre il piede viene rilevato sotto il
paraurti posteriore.
• Azionare il portellone posteriore
motorizzato ad apertura senza mani
evitando di toccare il paraurti poste-
riore con il piede.
• Se nell’abitacolo o nel vano bagagli
è presente un’altra chiave elettro-
nica, il portellone potrebbe attivarsi
con un ritardo.
Sensore di movimento piede
Area di rilevamento portellone
posteriore motorizzato ad apertura
senza mani
3Quando il sensore di movimento
piede rileva che il piede è stato ritratto, un cicalino suona e il portel-
lone posteriore si apre/chiude com-
pletamente in modo automatico.
Se si muove il piede sotto il paraurti poste-
riore mentre il portellone posteriore si sta
aprendo/chiudendo, il movimento si arresta.
Se si muove nuovamente il piede sotto il
paraurti posteriore mentre il movimento è
arrestato, il portellone posteriore inverte il
movimento.
■Luce vano bagagli
●La luce vano bagagli si accende quando si
apre il portellone posteriore.
●Quando si porta l’interruttore di alimenta-
zione su OFF, la luce si spegne automati-
camente dopo 20 minuti.
■Funzione di chiusura del portellone
posteriore
Se il portellone posteriore non è del tutto
chiuso, la funzione di chiusura del portellone
posteriore lo chiuderà automaticamente.
Il sistema di chiusura del portellone poste-
riore funziona indipendentemente dallo stato
dell’interruttore di alimentazione.
■Condizioni operative del portellone
posteriore motorizzato
Il portellone posteriore motorizzato si può
aprire e chiudere automaticamente nelle
seguenti condizioni:
●Quando il sistema del portellone posteriore
motorizzato è attivato. (P.119)
●Quando il portellone posteriore è sbloc-
cato.
Tuttavia, se si tiene premuto l’interruttore di
apertura del portellone posteriore mentre si
porta con sé la chiave elettronica, il portel-
lone posteriore motorizzato si attiva anche se
è bloccato. (P.153)
●Quando l’interruttore di alimentazione è su
ON, oltre alle condizioni operative di aper-
tura riportate sopra, il portellone posteriore
si attiva anche in presenza delle seguenti
condizioni:
• Il freno di stazionamento è inserito
• Il pedale del freno è premuto
B
C
A
B

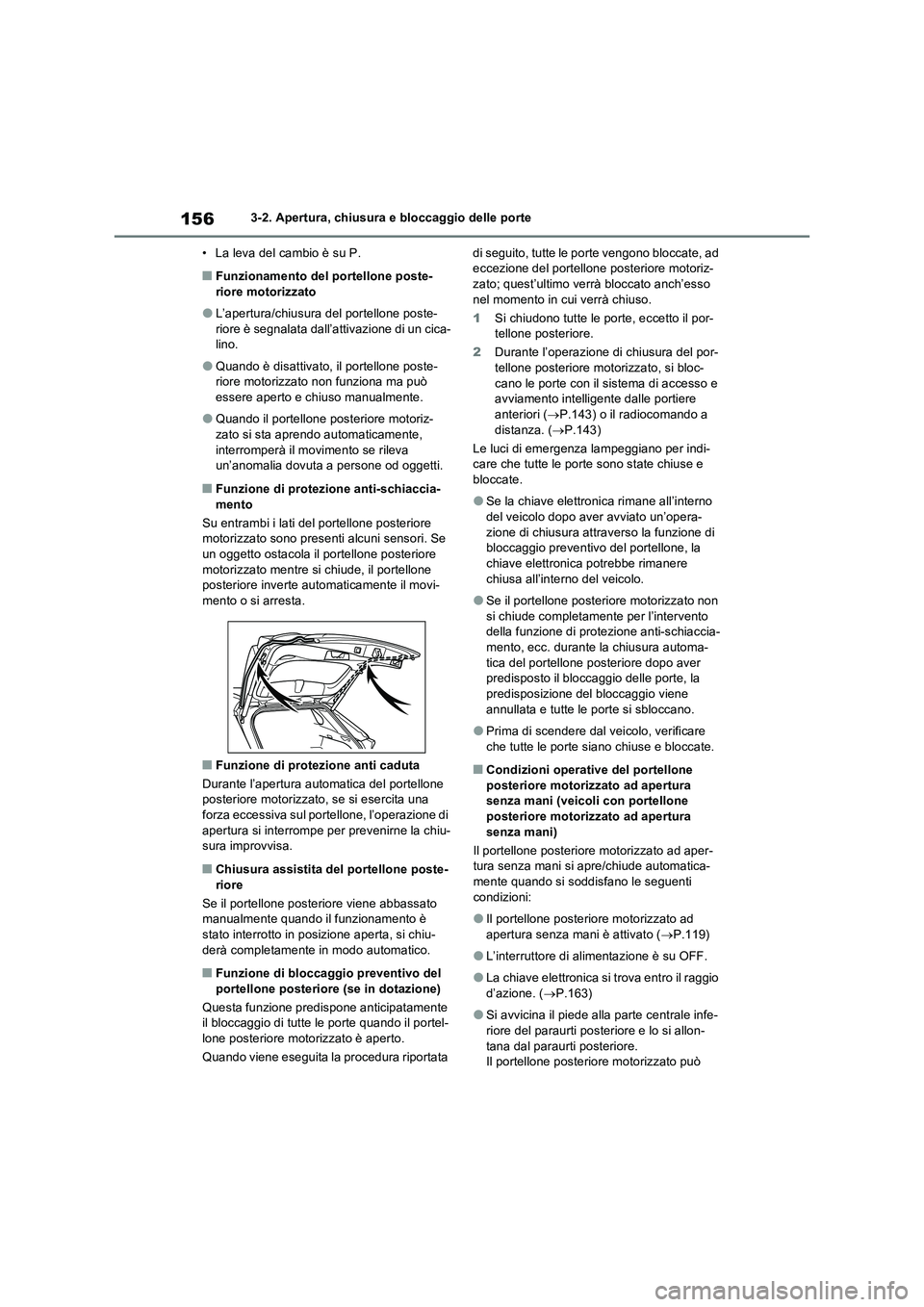

1563-2. Apertura, chiusura e bloccaggio delle porte
• La leva del cambio è su P.
■Funzionamento del portellone poste-
riore motorizzato
●L’apertura/chiusura del portellone poste-
riore è segnalata dall’attivazione di un cica-
lino.
●Quando è disattivato, il portellone poste-
riore motorizzato non funziona ma può
essere aperto e chiuso manualmente.
●Quando il portellone posteriore motoriz-
zato si sta aprendo automaticamente,
interromperà il movimento se rileva
un’anomalia dovuta a persone od oggetti.
■Funzione di protezione anti-schiaccia-
mento
Su entrambi i lati del portellone posteriore
motorizzato sono presenti alcuni sensori. Se
un oggetto ostacola il portellone posteriore
motorizzato mentre si chiude, il portellone
posteriore inverte automaticamente il movi-
mento o si arresta.
■Funzione di protezione anti caduta
Durante l’apertura automatica del portellone
posteriore motorizzato, se si esercita una
forza eccessiva sul portellone, l’operazione di
apertura si interrompe per prevenirne la chiu-
sura improvvisa.
■Chiusura assistita del portellone poste-
riore
Se il portellone posteriore viene abbassato
manualmente quando il funzionamento è
stato interrotto in posizione aperta, si chiu-
derà completamente in modo automatico.
■Funzione di bloccaggio preventivo del
portellone posteriore (se in dotazione)
Questa funzione predispone anticipatamente
il bloccaggio di tutte le porte quando il portel-
lone posteriore motorizzato è aperto.
Quando viene eseguita la procedura riportata di seguito, tutte le porte vengono bloccate, ad
eccezione del portellone posteriore motoriz-
zato; quest’ultimo verrà bloccato anch’esso
nel momento in cui verrà chiuso.
1Si chiudono tutte le porte, eccetto il por-
tellone posteriore.
2Durante l’operazione di chiusura del por-
tellone posteriore motorizzato, si bloc-
cano le porte con il sistema di accesso e
avviamento intelligente dalle portiere
anteriori (P.143) o il radiocomando a
distanza. (P.143)
Le luci di emergenza lampeggiano per indi-
care che tutte le porte sono state chiuse e
bloccate.
●Se la chiave elettronica rimane all’interno
del veicolo dopo aver avviato un’opera-
zione di chiusura attraverso la funzione di
bloccaggio preventivo del portellone, la
chiave elettronica potrebbe rimanere
chiusa all’interno del veicolo.
●Se il portellone posteriore motorizzato non
si chiude completamente per l’intervento
della funzione di protezione anti-schiaccia-
mento, ecc. durante la chiusura automa-
tica del portellone posteriore dopo aver
predisposto il bloccaggio delle porte, la
predisposizione del bloccaggio viene
annullata e tutte le porte si sbloccano.
●Prima di scendere dal veicolo, verificare
che tutte le porte siano chiuse e bloccate.
■Condizioni operative del portellone
posteriore motorizzato ad apertura
senza mani (veicoli con portellone
posteriore motorizzato ad apertura
senza mani)
Il portellone posteriore motorizzato ad aper-
tura senza mani si apre/chiude automatica-
mente quando si soddisfano le seguenti
condizioni:
●Il portellone posteriore motorizzato ad
apertura senza mani è attivato (P.119)
●L’interruttore di alimentazione è su OFF.
●La chiave elettronica si trova entro il raggio
d’azione. (P.163)
●Si avvicina il piede alla parte centrale infe-
riore del paraurti posteriore e lo si allon-
tana dal paraurti posteriore.
Il portellone posteriore motorizzato può
