2023 TOYOTA RAV4 Manuale duso (in Italian)

325
4
4-5. Uso dei sistemi di supporto alla guida
Guida
*: se in dotazione
Questa funzione si attiva nelle seguenti situazioni se viene rilevato un veicolo nella
direzione di marcia del veicolo.
■Quando, durante una manovra in retr omarcia si avvicina un veicolo e il
pedale del freno non viene premuto o viene premuto tardi
 P.299
■La funzione di frenata di assistenza al
parcheggio (veicoli nell’area retro- stante) si attiva quando
La funzione è attiva quando la spia PKSB OFF non è accesa e non lampeggia
( P.97, 98), e tutte le seguenti condizioni sono soddisfatte:
●Controllo limitazione della potenza del sistema ibrido• La frenata di assistenza al parcheggio è
attivata. • La velocità del veicolo non supera i
15 km/h circa.
Funzione di frenata di assistenza al parcheggio (veicoli
nell’area retrostante)*
Se un sensore radar posteriore rileva un veicolo in avvicinamento dal lato
posteriore destro o sinistro del veicolo e il sistema determina che la possi-
bilità di uno scontro è alta, questa funzione attiva i freni per ridurre la pro-
babilità di scontro con tale veicolo.
Esempi di intervento della funzione
Tipi di sensori
AVVISO
■Per garantire il corretto funziona- mento del sistema
 P.299

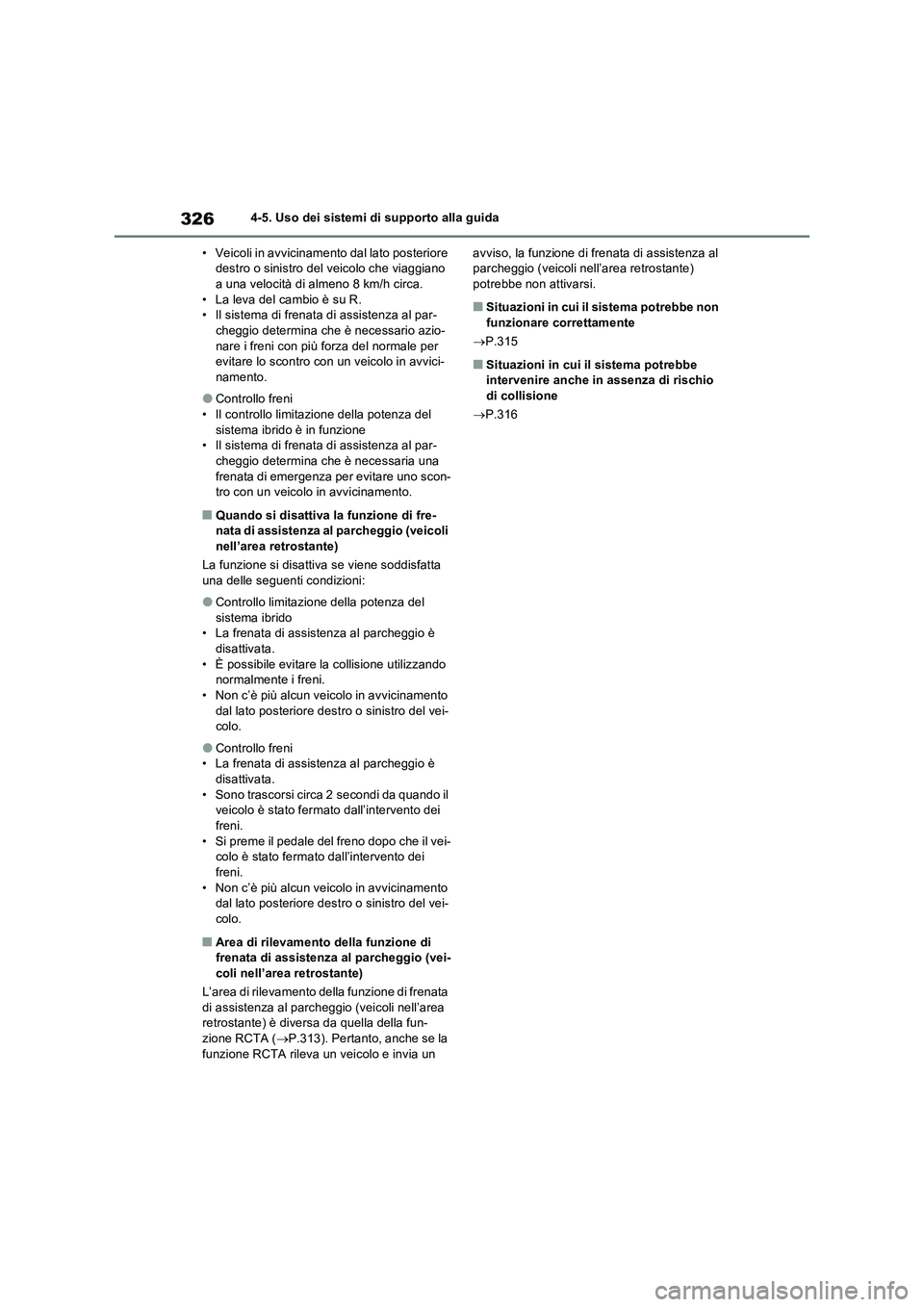

3264-5. Uso dei sistemi di supporto alla guida
• Veicoli in avvicinamento dal lato posteriore
destro o sinistro del veicolo che viaggiano
a una velocità di almeno 8 km/h circa.
• La leva del cambio è su R.
• Il sistema di frenata di assistenza al par-
cheggio determina che è necessario azio-
nare i freni con più forza del normale per
evitare lo scontro con un veicolo in avvici-
namento.
●Controllo freni
• Il controllo limitazione della potenza del
sistema ibrido è in funzione
• Il sistema di frenata di assistenza al par-
cheggio determina che è necessaria una
frenata di emergenza per evitare uno scon-
tro con un veicolo in avvicinamento.
■Quando si disattiva la funzione di fre-
nata di assistenza al parcheggio (veicoli
nell’area retrostante)
La funzione si disattiva se viene soddisfatta
una delle seguenti condizioni:
●Controllo limitazione della potenza del
sistema ibrido
• La frenata di assistenza al parcheggio è
disattivata.
• È possibile evitare la collisione utilizzando
normalmente i freni.
• Non c’è più alcun veicolo in avvicinamento
dal lato posteriore destro o sinistro del vei-
colo.
●Controllo freni
• La frenata di assistenza al parcheggio è
disattivata.
• Sono trascorsi circa 2 secondi da quando il
veicolo è stato fermato dall’intervento dei
freni.
• Si preme il pedale del freno dopo che il vei-
colo è stato fermato dall’intervento dei
freni.
• Non c’è più alcun veicolo in avvicinamento
dal lato posteriore destro o sinistro del vei-
colo.
■Area di rilevamento della funzione di
frenata di assistenza al parcheggio (vei-
coli nell’area retrostante)
L’area di rilevamento della funzione di frenata
di assistenza al parcheggio (veicoli nell’area
retrostante) è diversa da quella della fun-
zione RCTA (P.313). Pertanto, anche se la
funzione RCTA rileva un veicolo e invia un avviso, la funzione di frenata di assistenza al
parcheggio (veicoli nell’area retrostante)
potrebbe non attivarsi.
■Situazioni in cui il sistema potrebbe non
funzionare correttamente
P.315
■Situazioni in cui il sistema potrebbe
intervenire anche in assenza di rischio
di collisione
P.316

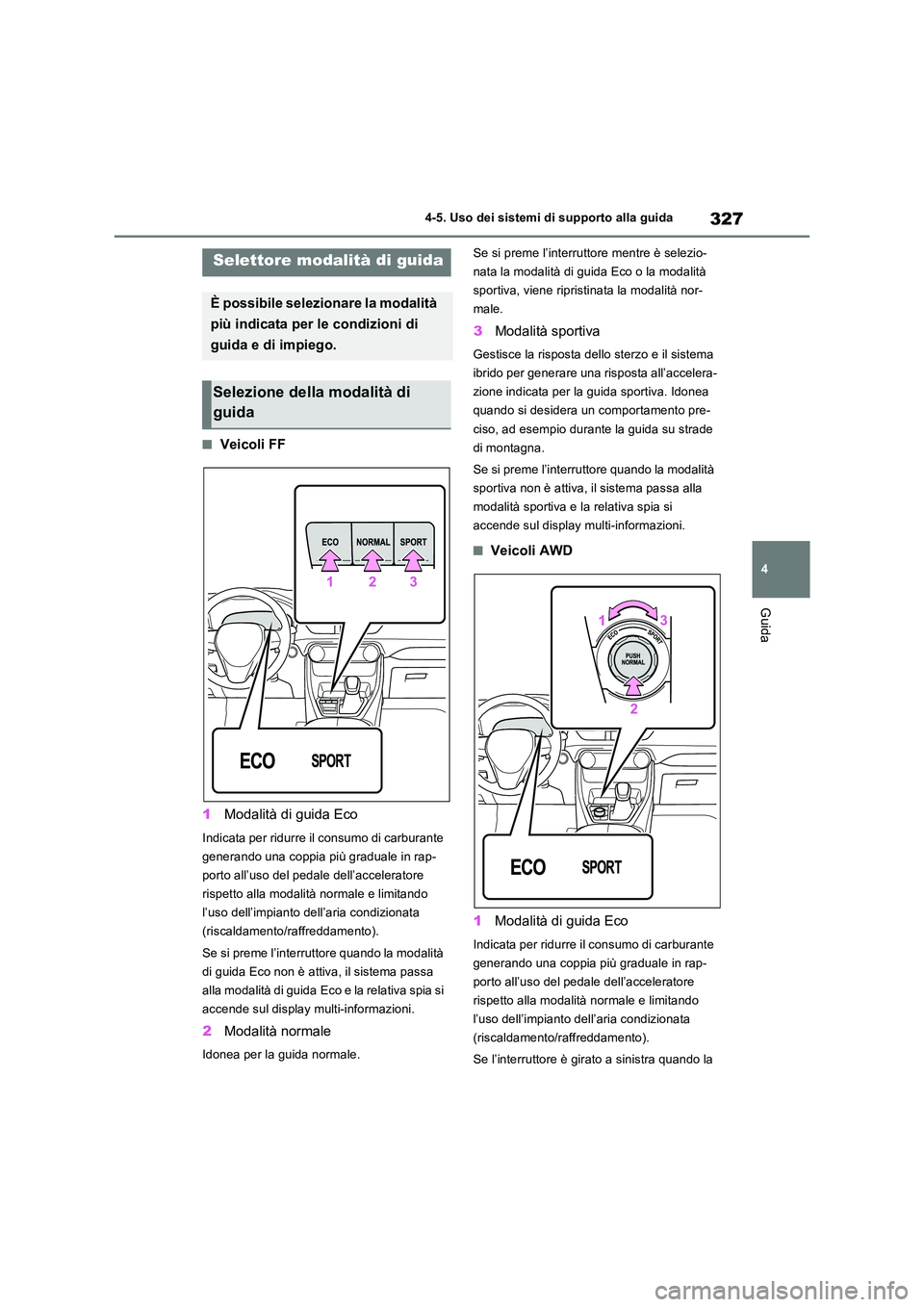

327
4
4-5. Uso dei sistemi di supporto alla guida
Guida
■Veicoli FF
1 Modalità di guida Eco
Indicata per ridurre il consumo di carburante
generando una coppia più graduale in rap-
porto all’uso del pedale dell’acceleratore
rispetto alla modalità normale e limitando
l’uso dell’impianto dell’aria condizionata
(riscaldamento/raffreddamento).
Se si preme l’interruttore quando la modalità
di guida Eco non è attiva, il sistema passa
alla modalità di guida Eco e la relativa spia si
accende sul display multi-informazioni.
2 Modalità normale
Idonea per la guida normale.
Se si preme l’interruttore mentre è selezio-
nata la modalità di guida Eco o la modalità
sportiva, viene ripristinata la modalità nor-
male.
3 Modalità sportiva
Gestisce la risposta dello sterzo e il sistema
ibrido per generare una risposta all’accelera-
zione indicata per la guida sportiva. Idonea
quando si desidera un comportamento pre-
ciso, ad esempio durante la guida su strade
di montagna.
Se si preme l’interruttore quando la modalità
sportiva non è attiva, il sistema passa alla
modalità sportiva e la relativa spia si
accende sul display multi-informazioni.
■Veicoli AWD
1 Modalità di guida Eco
Indicata per ridurre il consumo di carburante
generando una coppia più graduale in rap-
porto all’uso del pedale dell’acceleratore
rispetto alla modalità normale e limitando
l’uso dell’impianto dell’aria condizionata
(riscaldamento/raffreddamento).
Se l’interruttore è girato a sinistra quando la
Selettore modalità di guida
È possibile selezionare la modalità
più indicata per le condizioni di
guida e di impiego.
Selezione della modalità di
guida

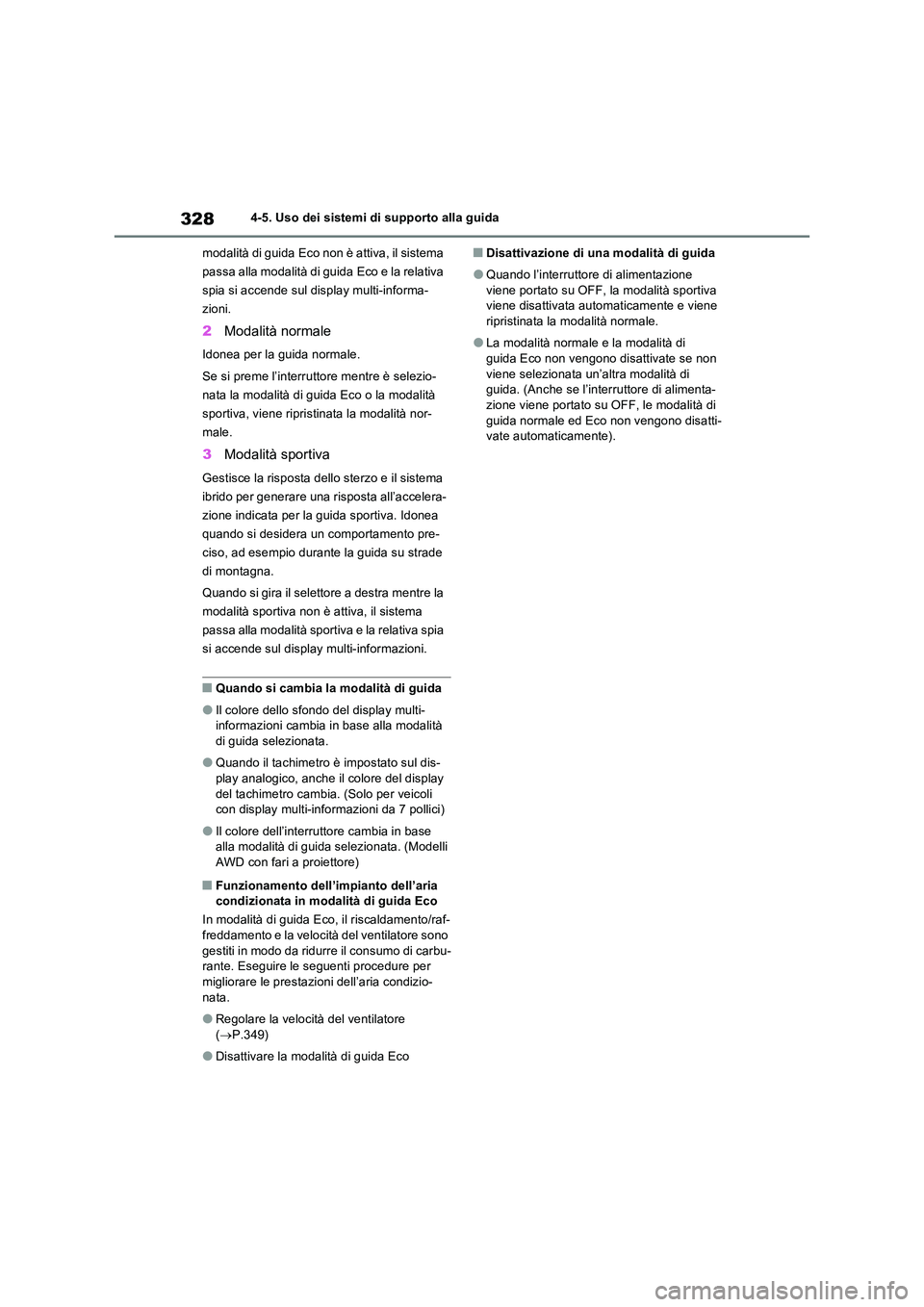

3284-5. Uso dei sistemi di supporto alla guida
modalità di guida Eco non è attiva, il sistema
passa alla modalità di guida Eco e la relativa
spia si accende sul display multi-informa-
zioni.
2 Modalità normale
Idonea per la guida normale.
Se si preme l’interruttore mentre è selezio-
nata la modalità di guida Eco o la modalità
sportiva, viene ripristinata la modalità nor-
male.
3 Modalità sportiva
Gestisce la risposta dello sterzo e il sistema
ibrido per generare una risposta all’accelera-
zione indicata per la guida sportiva. Idonea
quando si desidera un comportamento pre-
ciso, ad esempio durante la guida su strade
di montagna.
Quando si gira il selettore a destra mentre la
modalità sportiva non è attiva, il sistema
passa alla modalità sportiva e la relativa spia
si accende sul display multi-informazioni.
■Quando si cambia la modalità di guida
●Il colore dello sfondo del display multi- informazioni cambia in base alla modalità
di guida selezionata.
●Quando il tachimetro è impostato sul dis-
play analogico, anche il colore del display del tachimetro cambia. (Solo per veicoli con display multi-informazioni da 7 pollici)
●Il colore dell’interruttore cambia in base alla modalità di guida selezionata. (Modelli
AWD con fari a proiettore)
■Funzionamento dell’impianto dell’aria condizionata in modalità di guida Eco
In modalità di guida Eco, il riscaldamento/raf- freddamento e la velocità del ventilatore sono
gestiti in modo da ridurre il consumo di carbu- rante. Eseguire le seguenti procedure per migliorare le prestazioni dell’aria condizio-
nata.
●Regolare la velocità del ventilatore
( P.349)
●Disattivare la modalità di guida Eco
■Disattivazione di una modalità di guida
●Quando l’interruttore di alimentazione
viene portato su OFF, la modalità sportiva viene disattivata automaticamente e viene ripristinata la modalità normale.
●La modalità normale e la modalità di guida Eco non vengono disattivate se non
viene selezionata un’altra modalità di guida. (Anche se l’interruttore di alimenta-zione viene portato su OFF, le modalità di
guida normale ed Eco non vengono disatti- vate automaticamente).

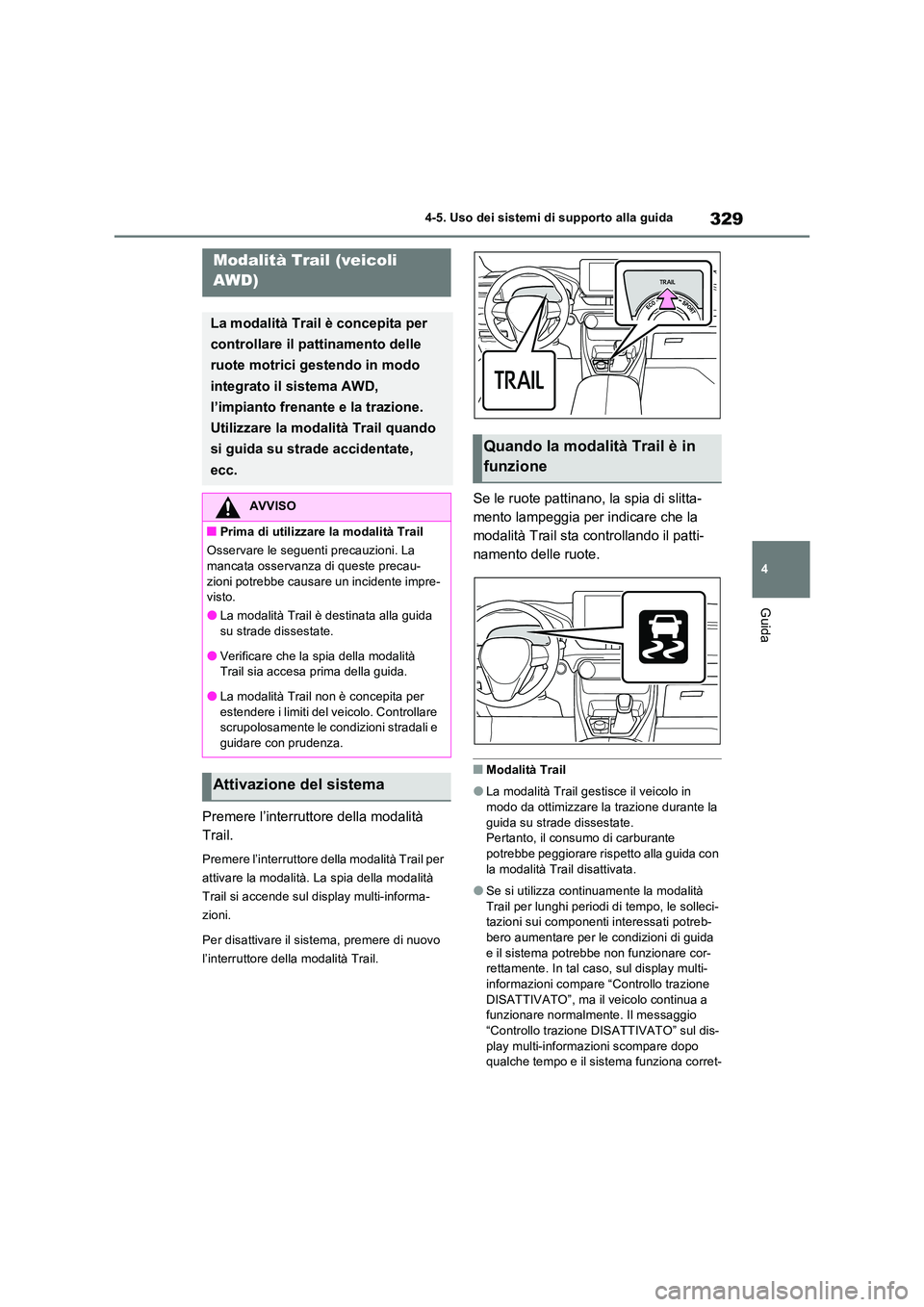

329
4
4-5. Uso dei sistemi di supporto alla guida
Guida
Premere l’interruttore della modalità
Trail.
Premere l’interruttore della modalità Trail per
attivare la modalità. La spia della modalità
Trail si accende sul display multi-informa-
zioni.
Per disattivare il sistema, premere di nuovo
l’interruttore della modalità Trail.
Se le ruote pattinano, la spia di slitta-
mento lampeggia per indicare che la
modalità Trail sta controllando il patti-
namento delle ruote.
■Modalità Trail
●La modalità Trail gestisce il veicolo in modo da ottimizzare la trazione durante la
guida su strade dissestate. Pertanto, il consumo di carburante potrebbe peggiorare rispetto alla guida con
la modalità Trail disattivata.
●Se si utilizza continuamente la modalità
Trail per lunghi periodi di tempo, le solleci- tazioni sui componenti interessati potreb-bero aumentare per le condizioni di guida
e il sistema potrebbe non funzionare cor- rettamente. In tal caso, sul display multi-informazioni compare “Controllo trazione
DISATTIVATO”, ma il veicolo continua a funzionare normalmente. Il messaggio “Controllo trazione DISATTIVATO” sul dis-
play multi-informazioni scompare dopo qualche tempo e il sistema funziona corret-
Modalità Trail (veicoli
AWD)
La modalità Trail è concepita per
controllare il pattinamento delle
ruote motrici gestendo in modo
integrato il sistema AWD,
l’impianto frenante e la trazione.
Utilizzare la modalità Trail quando
si guida su strade accidentate,
ecc.
AVVISO
■Prima di utilizzare la modalità Trail
Osservare le seguenti precauzioni. La mancata osservanza di queste precau-
zioni potrebbe causare un incidente impre- visto.
●La modalità Trail è destinata alla guida su strade dissestate.
●Verificare che la spia della modalità Trail sia accesa prima della guida.
●La modalità Trail non è concepita per
estendere i limiti del veicolo. Controllare scrupolosamente le condizioni stradali e guidare con prudenza.
Attivazione del sistema
Quando la modalità Trail è in
funzione

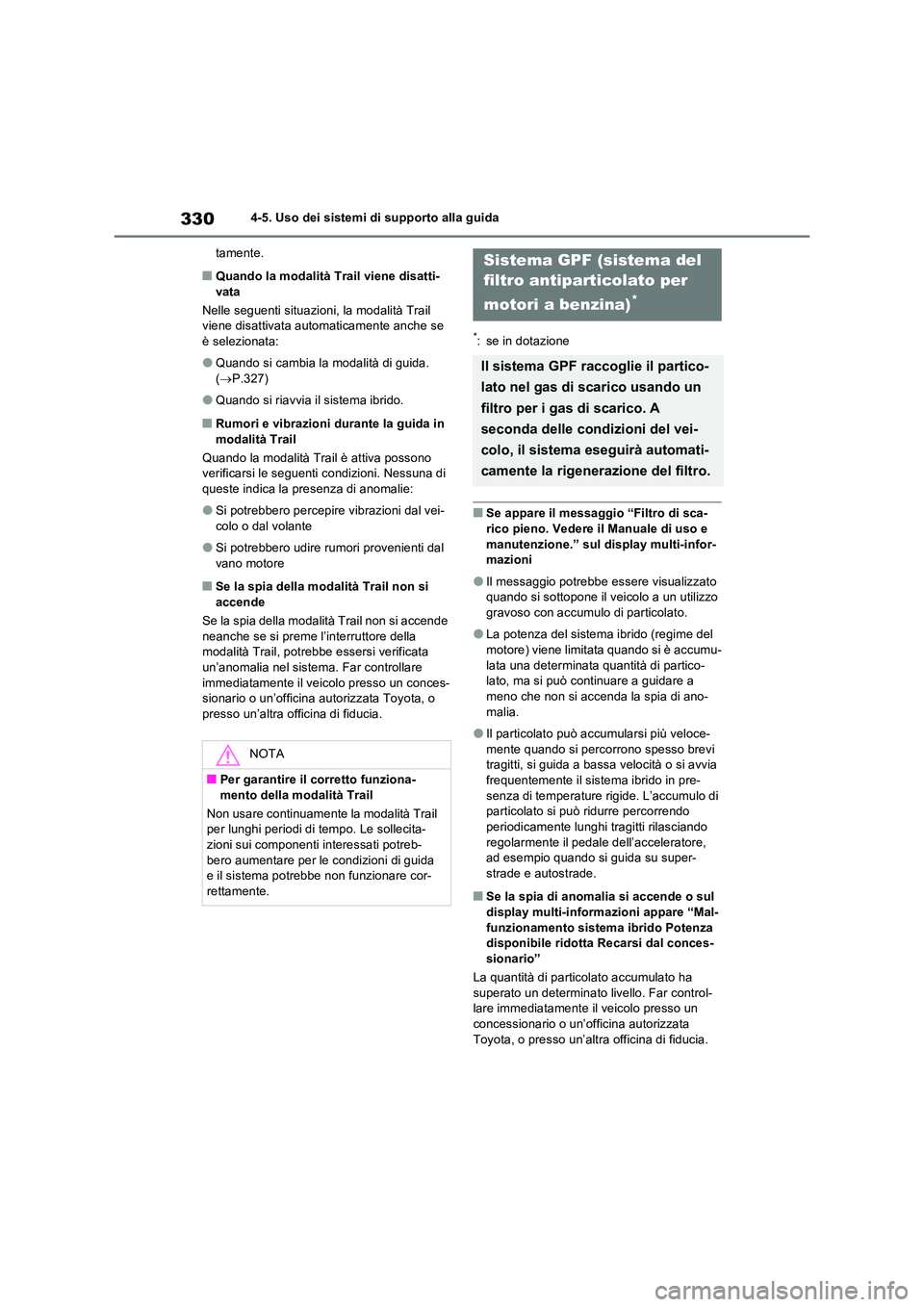

3304-5. Uso dei sistemi di supporto alla guida
tamente.
■Quando la modalità Trail viene disatti- vata
Nelle seguenti situazioni, la modalità Trail viene disattivata automaticamente anche se
è selezionata:
●Quando si cambia la modalità di guida.
( P.327)
●Quando si riavvia il sistema ibrido.
■Rumori e vibrazioni durante la guida in
modalità Trail
Quando la modalità Trail è attiva possono verificarsi le seguenti condizioni. Nessuna di queste indica la presenza di anomalie:
●Si potrebbero percepire vibrazioni dal vei-colo o dal volante
●Si potrebbero udire rumori provenienti dal vano motore
■Se la spia della modalità Trail non si
accende
Se la spia della modalità Trail non si accende neanche se si preme l’interruttore della modalità Trail, potrebbe essersi verificata
un’anomalia nel sistema. Far controllare immediatamente il veicolo presso un conces-sionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
*: se in dotazione
■Se appare il messaggio “Filtro di sca- rico pieno. Vedere il Manuale di uso e
manutenzione.” sul display multi-infor- mazioni
●Il messaggio potrebbe essere visualizzato quando si sottopone il veicolo a un utilizzo gravoso con accumulo di particolato.
●La potenza del sistema ibrido (regime del motore) viene limitata quando si è accumu-
lata una determinata quantità di partico- lato, ma si può continuare a guidare a meno che non si accenda la spia di ano-
malia.
●Il particolato può accumularsi più veloce-
mente quando si percorrono spesso brevi tragitti, si guida a bassa velocità o si avvia frequentemente il sistema ibrido in pre-
senza di temperature rigide. L’accumulo di particolato si può ridurre percorrendo periodicamente lunghi tragitti rilasciando
regolarmente il pedale dell’acceleratore, ad esempio quando si guida su super-strade e autostrade.
■Se la spia di anomalia si accende o sul
display multi-informazioni appare “Mal- funzionamento sistema ibrido Potenza disponibile ridotta Recarsi dal conces-
sionario”
La quantità di particolato accumulato ha superato un determinato livello. Far control-lare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
NOTA
■Per garantire il corretto funziona-
mento della modalità Trail
Non usare continuamente la modalità Trail per lunghi periodi di tempo. Le sollecita-zioni sui componenti interessati potreb-
bero aumentare per le condizioni di guida e il sistema potrebbe non funzionare cor-rettamente.
Sistema GPF (sistema del
filtro antiparticolato per
motori a benzina)*
Il sistema GPF raccoglie il partico-
lato nel gas di scarico usando un
filtro per i gas di scarico. A
seconda delle condizioni del vei-
colo, il sistema eseguirà automati-
camente la rigenerazione del filtro.

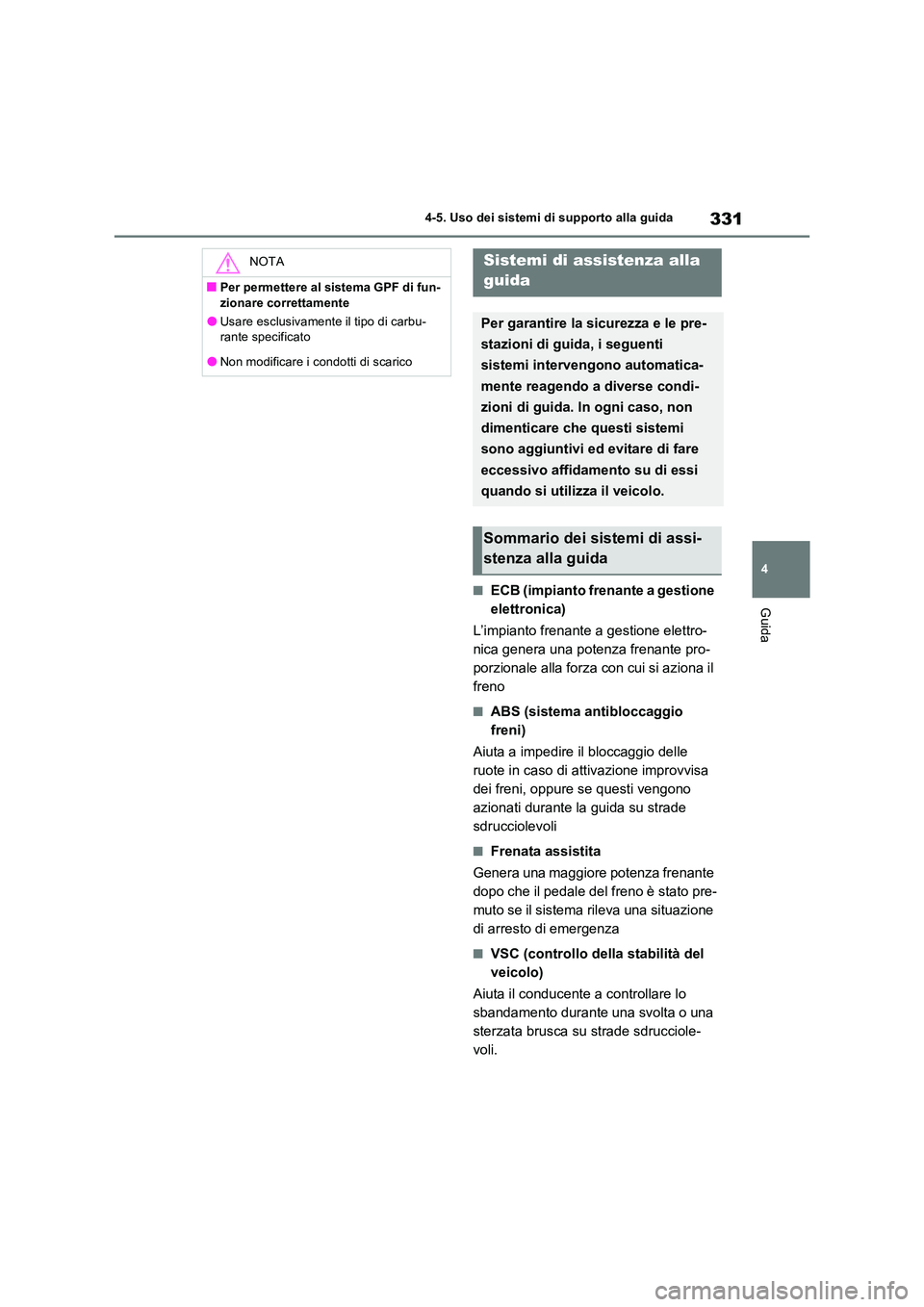

331
4
4-5. Uso dei sistemi di supporto alla guida
Guida■ECB (impianto frenante a gestione
elettronica)
L’impianto frenante a gestione elettro-
nica genera una potenza frenante pro-
porzionale alla forza con cui si aziona il
freno
■ABS (sistema antibloccaggio
freni)
Aiuta a impedire il bloccaggio delle
ruote in caso di attivazione improvvisa
dei freni, oppure se questi vengono
azionati durante la guida su strade
sdrucciolevoli
■Frenata assistita
Genera una maggiore potenza frenante
dopo che il pedale del freno è stato pre-
muto se il sistema rileva una situazione
di arresto di emergenza
■VSC (controllo della stabilità del
veicolo)
Aiuta il conducente a controllare lo
sbandamento durante una svolta o una
sterzata brusca su strade sdrucciole-
voli.
NOTA
■Per permettere al sistema GPF di fun-
zionare correttamente
●Usare esclusivamente il tipo di carbu- rante specificato
●Non modificare i condotti di scarico
Sistemi di assistenza alla
guida
Per garantire la sicurezza e le pre-
stazioni di guida, i seguenti
sistemi intervengono automatica-
mente reagendo a diverse condi-
zioni di guida. In ogni caso, non
dimenticare che questi sistemi
sono aggiuntivi ed evitare di fare
eccessivo affidamento su di essi
quando si utilizza il veicolo.
Sommario dei sistemi di assi-
stenza alla guida

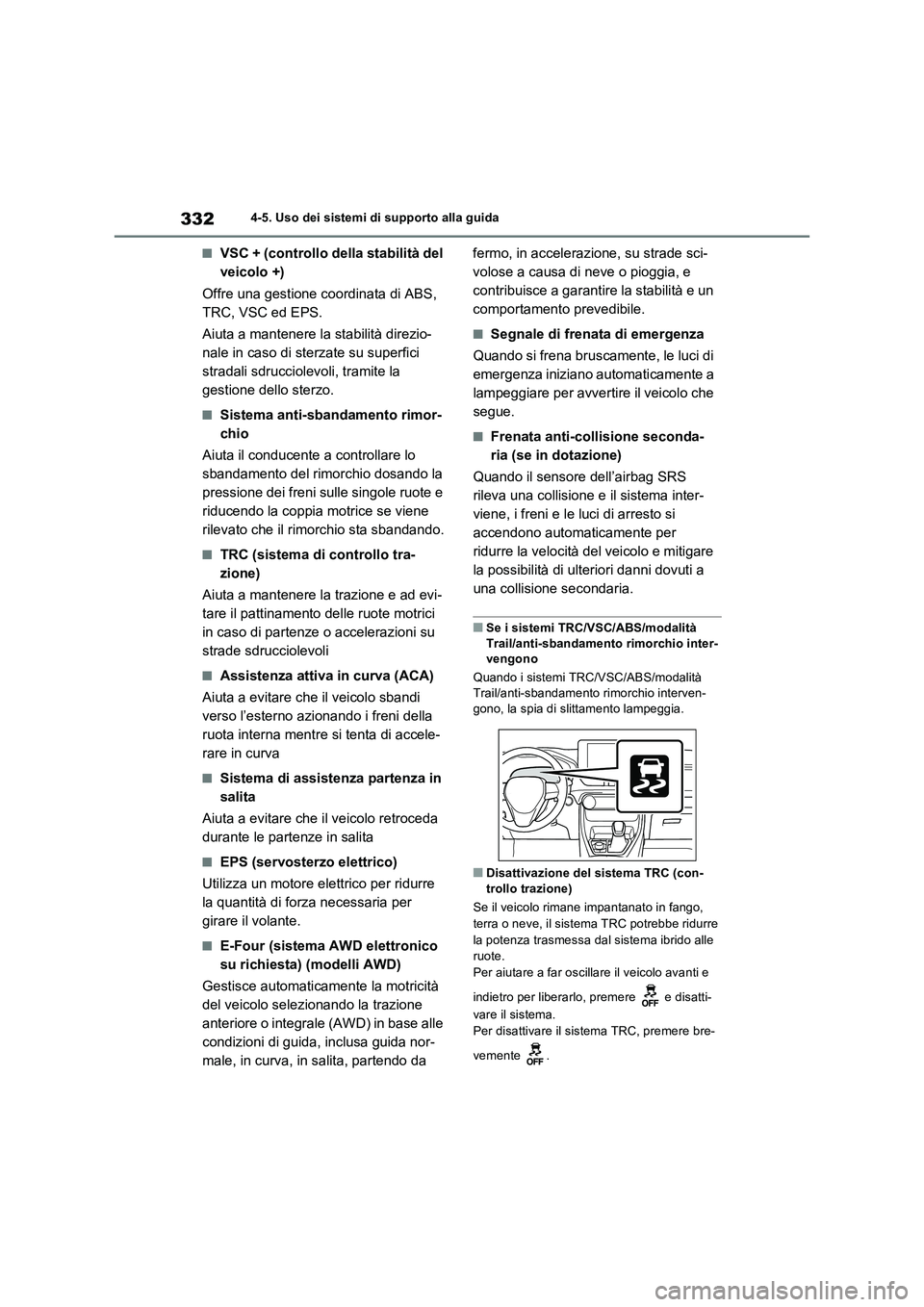

3324-5. Uso dei sistemi di supporto alla guida
■VSC + (controllo della stabilità del
veicolo +)
Offre una gestione coordinata di ABS,
TRC, VSC ed EPS.
Aiuta a mantenere la stabilità direzio-
nale in caso di sterzate su superfici
stradali sdrucciolevoli, tramite la
gestione dello sterzo.
■Sistema anti-sbandamento rimor-
chio
Aiuta il conducente a controllare lo
sbandamento del rimorchio dosando la
pressione dei freni sulle singole ruote e
riducendo la coppia motrice se viene
rilevato che il rimorchio sta sbandando.
■TRC (sistema di controllo tra-
zione)
Aiuta a mantenere la trazione e ad evi-
tare il pattinamento delle ruote motrici
in caso di partenze o accelerazioni su
strade sdrucciolevoli
■Assistenza attiva in curva (ACA)
Aiuta a evitare che il veicolo sbandi
verso l’esterno azionando i freni della
ruota interna mentre si tenta di accele-
rare in curva
■Sistema di assistenza partenza in
salita
Aiuta a evitare che il veicolo retroceda
durante le partenze in salita
■EPS (servosterzo elettrico)
Utilizza un motore elettrico per ridurre
la quantità di forza necessaria per
girare il volante.
■E-Four (sistema AWD elettronico
su richiesta) (modelli AWD)
Gestisce automaticamente la motricità
del veicolo selezionando la trazione
anteriore o integrale (AWD) in base alle
condizioni di guida, inclusa guida nor-
male, in curva, in salita, partendo da fermo, in accelerazione, su strade sci-
volose a causa di neve o pioggia, e
contribuisce a garantire la stabilità e un
comportamento prevedibile.
■Segnale di frenata di emergenza
Quando si frena bruscamente, le luci di
emergenza iniziano automaticamente a
lampeggiare per avvertire il veicolo che
segue.
■Frenata anti-collisione seconda-
ria (se in dotazione)
Quando il sensore dell’airbag SRS
rileva una collisione e il sistema inter-
viene, i freni e le luci di arresto si
accendono automaticamente per
ridurre la velocità del veicolo e mitigare
la possibilità di ulteriori danni dovuti a
una collisione secondaria.
■Se i sistemi TRC/VSC/ABS/modalità
Trail/anti-sbandamento rimorchio inter-
vengono
Quando i sistemi TRC/VSC/ABS/modalità
Trail/anti-sbandamento rimorchio interven-
gono, la spia di slittamento lampeggia.
■Disattivazione del sistema TRC (con-
trollo trazione)
Se il veicolo rimane impantanato in fango,
terra o neve, il sistema TRC potrebbe ridurre
la potenza trasmessa dal sistema ibrido alle
ruote.
Per aiutare a far oscillare il veicolo avanti e
indietro per liberarlo, premere e disatti-
vare il sistema.
Per disattivare il sistema TRC, premere bre-
vemente .
