2023 TOYOTA RAV4 Manuale duso (in Italian)

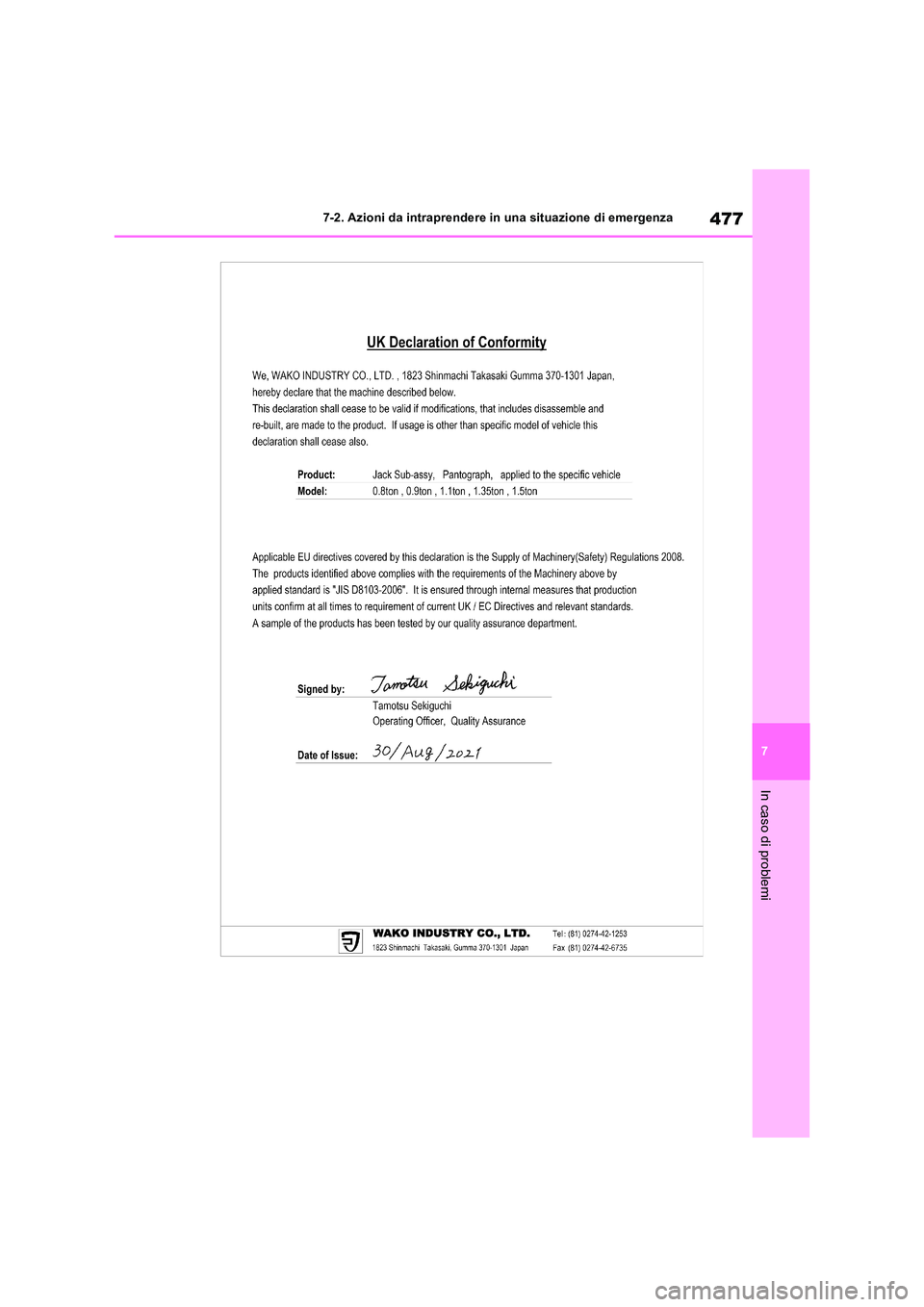

477
7
7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi

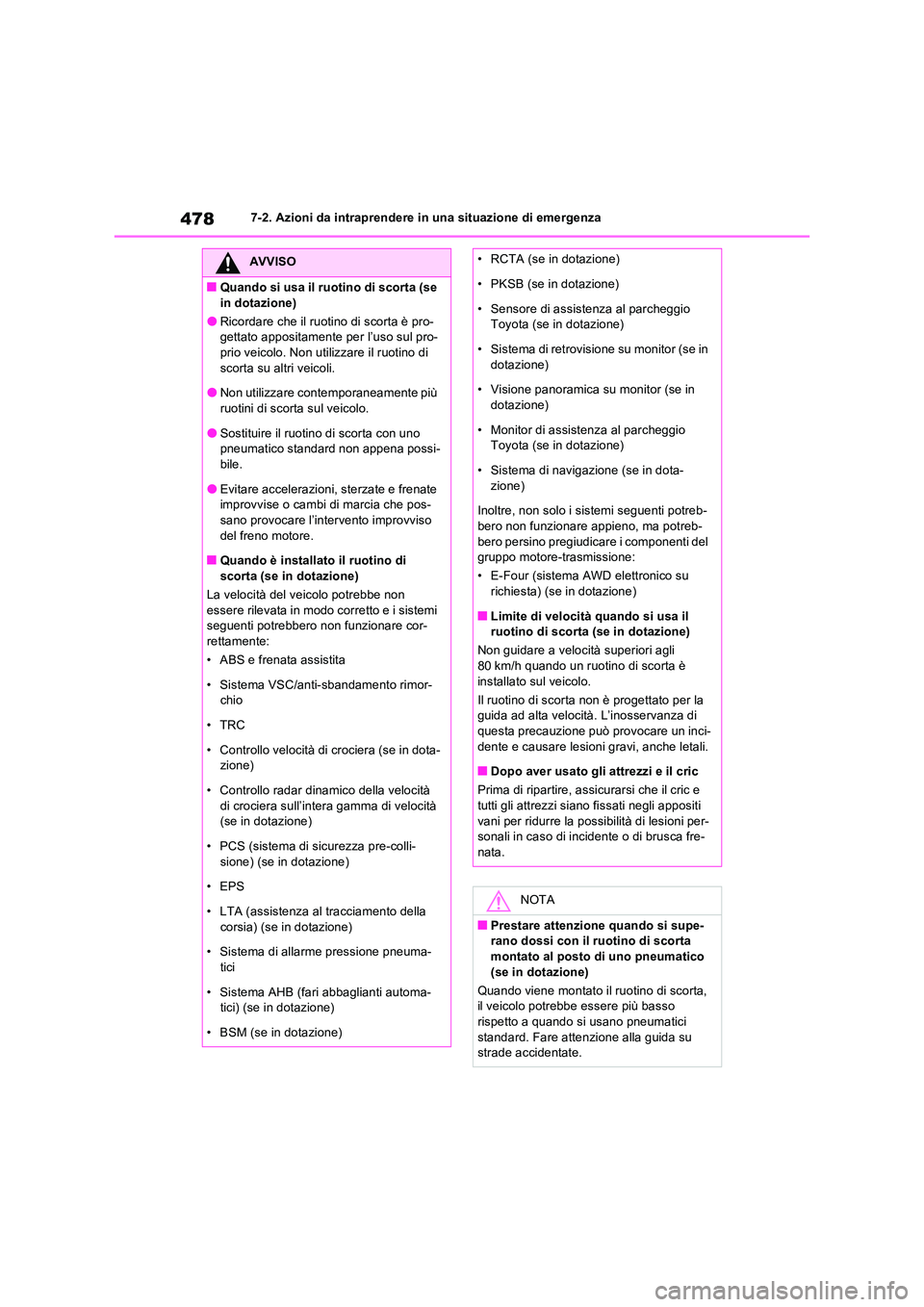

4787-2. Azioni da intraprendere in una situazione di emergenza
AVVISO
■Quando si usa il ruotino di scorta (se
in dotazione)
●Ricordare che il ruotino di scorta è pro- gettato appositamente per l’uso sul pro-prio veicolo. Non utilizzare il ruotino di
scorta su altri veicoli.
●Non utilizzare contemporaneamente più ruotini di scorta sul veicolo.
●Sostituire il ruotino di scorta con uno pneumatico standard non appena possi-bile.
●Evitare accelerazioni, sterzate e frenate improvvise o cambi di marcia che pos-sano provocare l’intervento improvviso
del freno motore.
■Quando è installato il ruotino di scorta (se in dotazione)
La velocità del veicolo potrebbe non
essere rilevata in modo corretto e i sistemi seguenti potrebbero non funzionare cor-rettamente:
• ABS e frenata assistita
• Sistema VSC/anti-sbandamento rimor- chio
•TRC
• Controllo velocità di crociera (se in dota- zione)
• Controllo radar dinamico della velocità di crociera sull’intera gamma di velocità (se in dotazione)
• PCS (sistema di sicurezza pre-colli- sione) (se in dotazione)
• EPS
• LTA (assistenza al tracciamento della corsia) (se in dotazione)
• Sistema di allarme pressione pneuma-
tici
• Sistema AHB (fari abbaglianti automa- tici) (se in dotazione)
• BSM (se in dotazione)
• RCTA (se in dotazione)
• PKSB (se in dotazione)
• Sensore di assistenza al parcheggio Toyota (se in dotazione)
• Sistema di retrovisione su monitor (se in
dotazione)
• Visione panoramica su monitor (se in dotazione)
• Monitor di assistenza al parcheggio Toyota (se in dotazione)
• Sistema di navigazione (se in dota-
zione)
Inoltre, non solo i sistemi seguenti potreb- bero non funzionare appieno, ma potreb-
bero persino pregiudicare i componenti del gruppo motore-trasmissione:
• E-Four (sistema AWD elettronico su richiesta) (se in dotazione)
■Limite di velocità quando si usa il ruotino di scorta (se in dotazione)
Non guidare a velocità superiori agli 80 km/h quando un ruotino di scorta è
installato sul veicolo.
Il ruotino di scorta non è progettato per la guida ad alta velocità. L’inosservanza di questa precauzione può provocare un inci-
dente e causare lesioni gravi, anche letali.
■Dopo aver usato gli attrezzi e il cric
Prima di ripartire, assicurarsi che il cric e tutti gli attrezzi siano fissati negli appositi
vani per ridurre la possibilità di lesioni per- sonali in caso di incidente o di brusca fre-nata.
NOTA
■Prestare attenzione quando si supe-rano dossi con il ruotino di scorta montato al posto di uno pneumatico
(se in dotazione)
Quando viene montato il ruotino di scorta, il veicolo potrebbe essere più basso rispetto a quando si usano pneumatici
standard. Fare attenzione alla guida su strade accidentate.

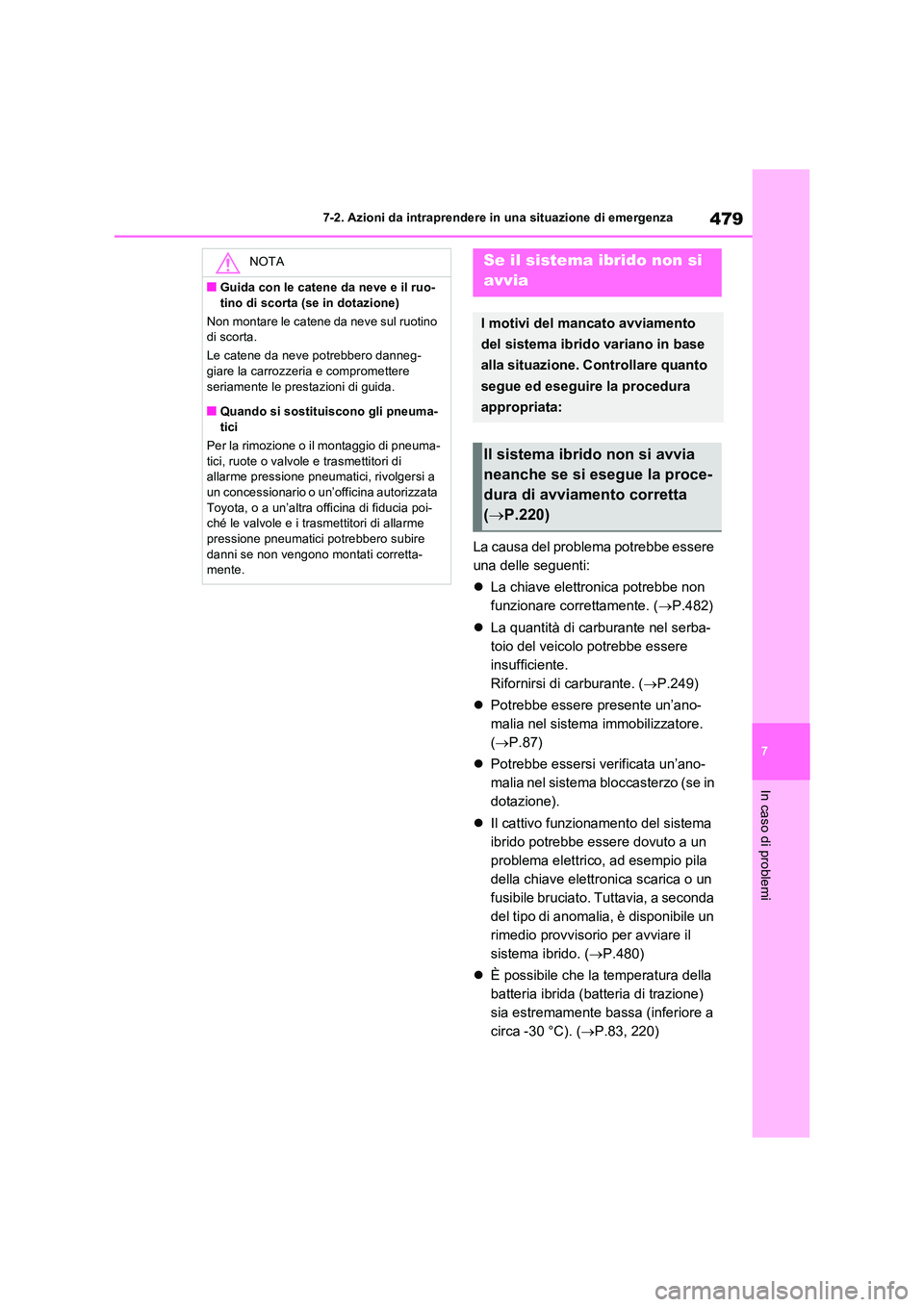

479
7
7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
La causa del problema potrebbe essere
una delle seguenti:
 La chiave elettronica potrebbe non
funzionare correttamente. ( P.482)
 La quantità di carburante nel serba-
toio del veicolo potrebbe essere
insufficiente.
Rifornirsi di carburante. ( P.249)
 Potrebbe essere presente un’ano-
malia nel sistema immobilizzatore.
( P.87)
 Potrebbe essersi verificata un’ano-
malia nel sistema bloccasterzo (se in
dotazione).
 Il cattivo funzionamento del sistema
ibrido potrebbe essere dovuto a un
problema elettrico, ad esempio pila
della chiave elettronica scarica o un
fusibile bruciato. Tuttavia, a seconda
del tipo di anomalia, è disponibile un
rimedio provvisorio per avviare il
sistema ibrido. ( P.480)
 È possibile che la temperatura della
batteria ibrida (batteria di trazione)
sia estremamente bassa (inferiore a
circa -30 °C). ( P.83, 220)
NOTA
■Guida con le catene da neve e il ruo-
tino di scorta (se in dotazione)
Non montare le catene da neve sul ruotino di scorta.
Le catene da neve potrebbero danneg- giare la carrozzeria e compromettere
seriamente le prestazioni di guida.
■Quando si sostituiscono gli pneuma- tici
Per la rimozione o il montaggio di pneuma-
tici, ruote o valvole e trasmettitori di allarme pressione pneumatici, rivolgersi a un concessionario o un’officina autorizzata
Toyota, o a un’altra officina di fiducia poi- ché le valvole e i trasmettitori di allarme pressione pneumatici potrebbero subire
danni se non vengono montati corretta- mente.
Se il sistema ibrido non si
avvia
I motivi del mancato avviamento
del sistema ibrido variano in base
alla situazione. Controllare quanto
segue ed eseguire la procedura
appropriata:
Il sistema ibrido non si avvia
neanche se si esegue la proce-
dura di avviamento corretta
( P.220)

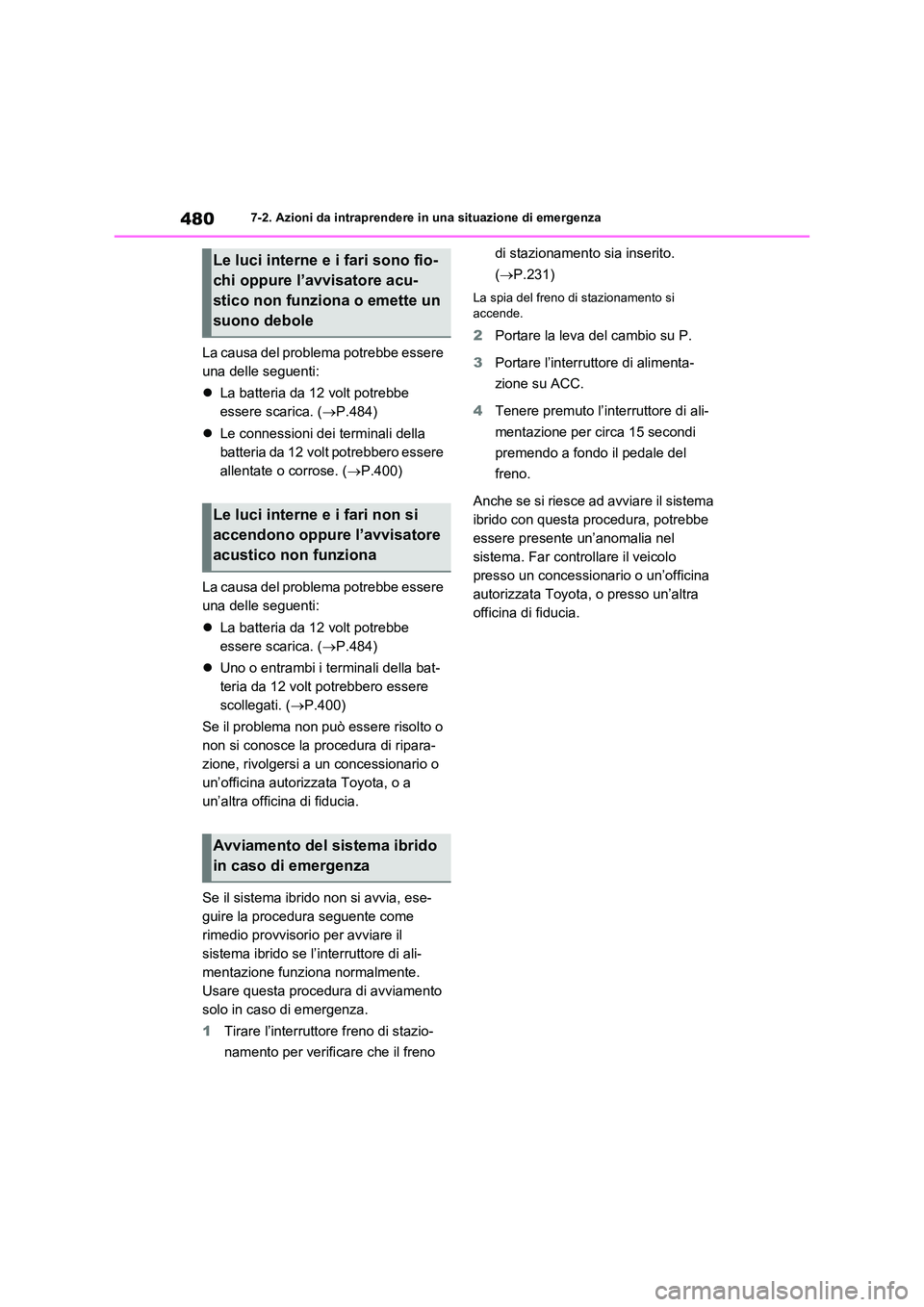

4807-2. Azioni da intraprendere in una situazione di emergenza
La causa del problema potrebbe essere
una delle seguenti:
 La batteria da 12 volt potrebbe
essere scarica. ( P.484)
 Le connessioni dei terminali della
batteria da 12 volt potrebbero essere
allentate o corrose. ( P.400)
La causa del problema potrebbe essere
una delle seguenti:
 La batteria da 12 volt potrebbe
essere scarica. ( P.484)
 Uno o entrambi i terminali della bat-
teria da 12 volt potrebbero essere
scollegati. ( P.400)
Se il problema non può essere risolto o
non si conosce la procedura di ripara-
zione, rivolgersi a un concessionario o
un’officina autorizzata Toyota, o a
un’altra officina di fiducia.
Se il sistema ibrido non si avvia, ese-
guire la procedura seguente come
rimedio provvisorio per avviare il
sistema ibrido se l’interruttore di ali-
mentazione funziona normalmente.
Usare questa procedura di avviamento
solo in caso di emergenza.
1 Tirare l’interruttore freno di stazio-
namento per verificare che il freno
di stazionamento sia inserito.
( P.231)
La spia del freno di stazionamento si
accende.
2 Portare la leva del cambio su P.
3 Portare l’interruttore di alimenta-
zione su ACC.
4 Tenere premuto l’interruttore di ali-
mentazione per circa 15 secondi
premendo a fondo il pedale del
freno.
Anche se si riesce ad avviare il sistema
ibrido con questa procedura, potrebbe
essere presente un’anomalia nel
sistema. Far controllare il veicolo
presso un concessionario o un’officina
autorizzata Toyota, o presso un’altra
officina di fiducia.
Le luci interne e i fari sono fio-
chi oppure l’avvisatore acu-
stico non funziona o emette un
suono debole
Le luci interne e i fari non si
accendono oppure l’avvisatore
acustico non funziona
Avviamento del sistema ibrido
in caso di emergenza

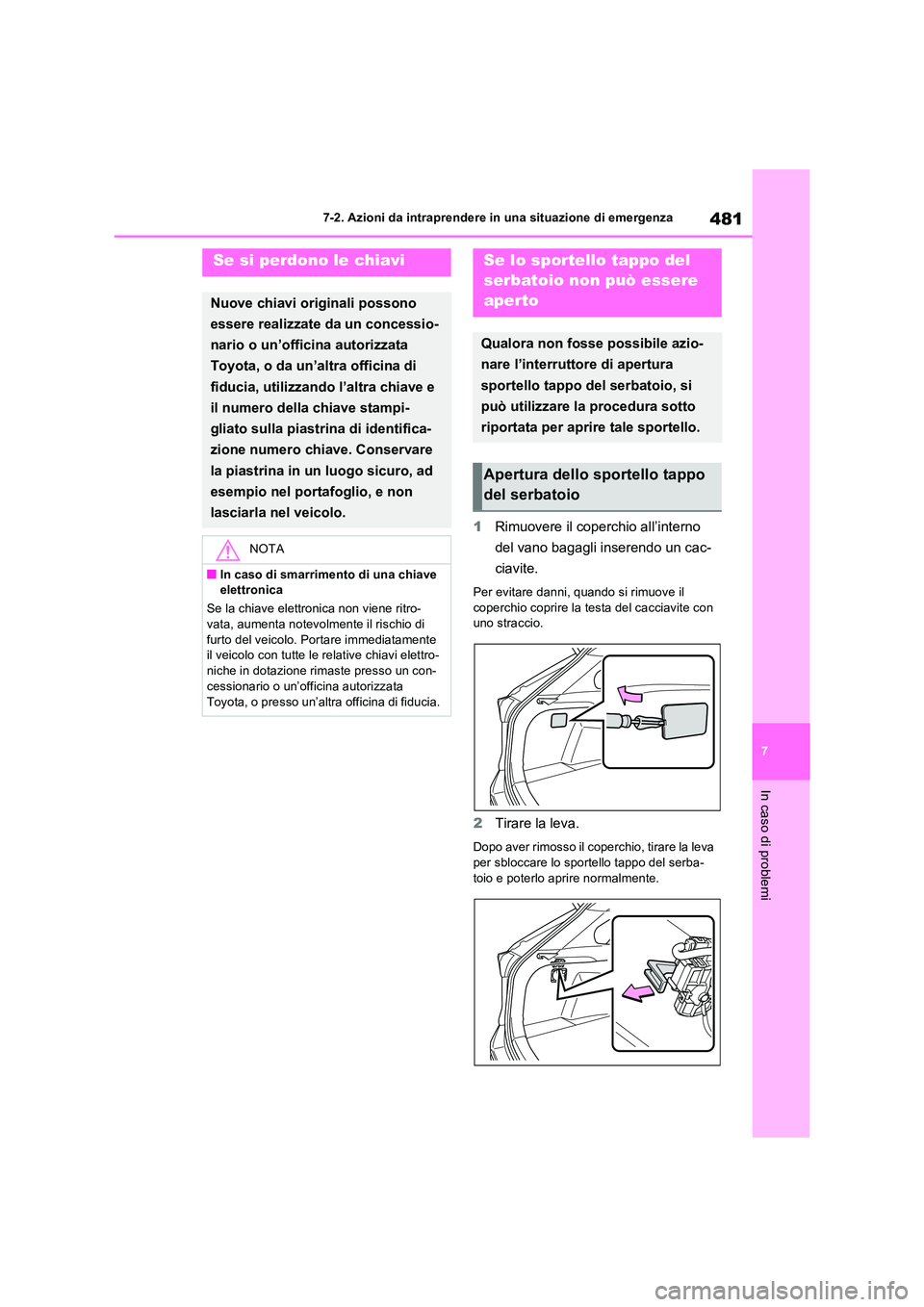

481
7
7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
1 Rimuovere il coperchio all’interno
del vano bagagli inserendo un cac-
ciavite.
Per evitare danni, quando si rimuove il coperchio coprire la testa del cacciavite con uno straccio.
2 Tirare la leva.
Dopo aver rimosso il coperchio, tirare la leva per sbloccare lo sportello tappo del serba-
toio e poterlo aprire normalmente.
Se si perdono le chiavi
Nuove chiavi originali possono
essere realizzate da un concessio-
nario o un’officina autorizzata
Toyota, o da un’altra officina di
fiducia, utilizzando l’altra chiave e
il numero della chiave stampi-
gliato sulla piastrina di identifica-
zione numero chiave. Conservare
la piastrina in un luogo sicuro, ad
esempio nel portafoglio, e non
lasciarla nel veicolo.
NOTA
■In caso di smarrimento di una chiave elettronica
Se la chiave elettronica non viene ritro-
vata, aumenta notevolmente il rischio di furto del veicolo. Portare immediatamente il veicolo con tutte le relative chiavi elettro-
niche in dotazione rimaste presso un con- cessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia.
Se lo sportello tappo del
serbatoio non può essere
aperto
Qualora non fosse possibile azio-
nare l’interruttore di apertura
sportello tappo del serbatoio, si
può utilizzare la procedura sotto
riportata per aprire tale sportello.
Apertura dello sportello tappo
del serbatoio

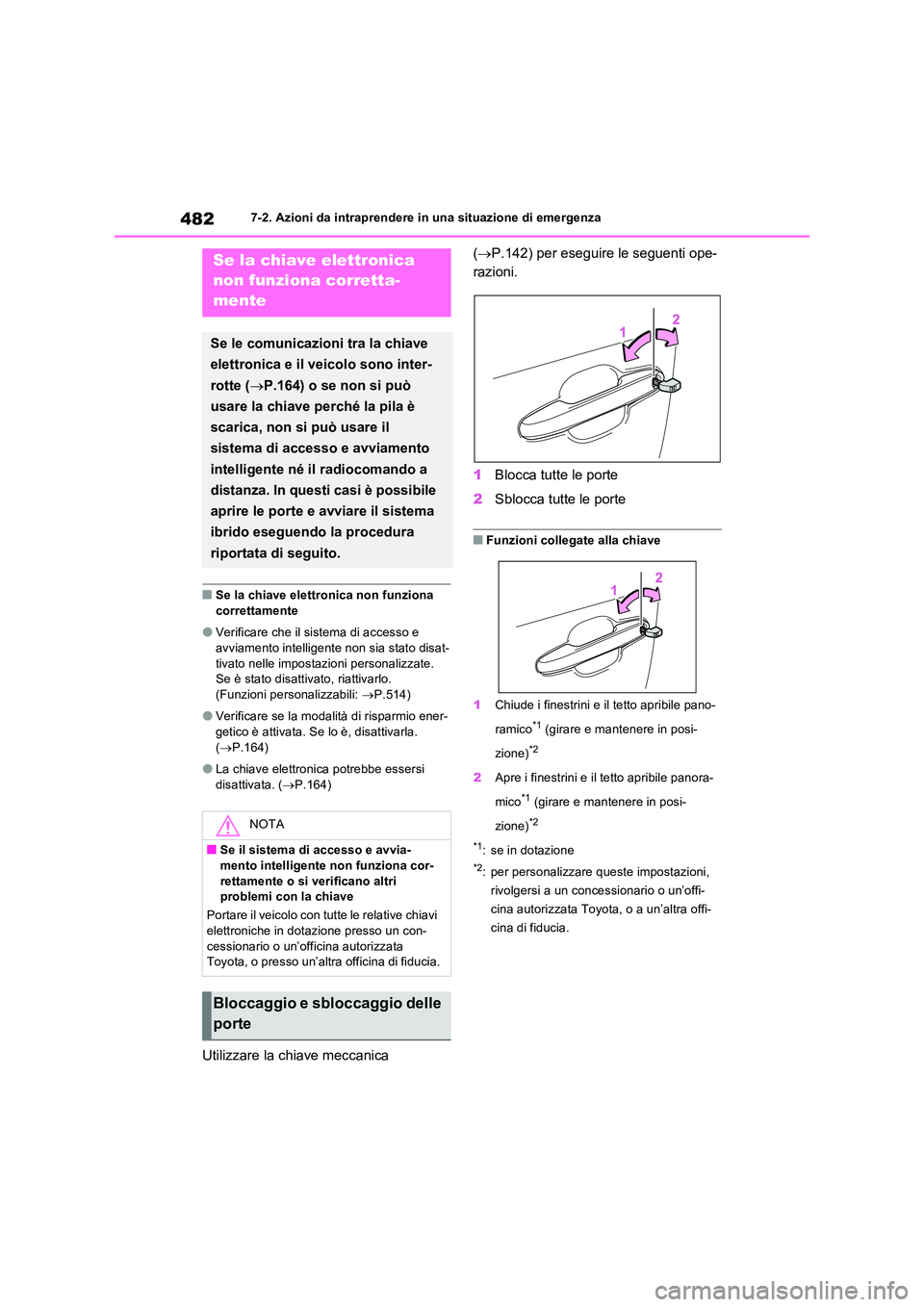

4827-2. Azioni da intraprendere in una situazione di emergenza
■Se la chiave elettronica non funziona
correttamente
●Verificare che il sistema di accesso e
avviamento intelligente non sia stato disat- tivato nelle impostazioni personalizzate. Se è stato disattivato, riattivarlo.
(Funzioni personalizzabili: P.514)
●Verificare se la modalità di risparmio ener-
getico è attivata. Se lo è, disattivarla. ( P.164)
●La chiave elettronica potrebbe essersi disattivata. ( P.164)
Utilizzare la chiave meccanica
( P.142) per eseguire le seguenti ope-
razioni.
1 Blocca tutte le porte
2 Sblocca tutte le porte
■Funzioni collegate alla chiave
1 Chiude i finestrini e il tetto apribile pano-
ramico*1 (girare e mantenere in posi-
zione)*2
2 Apre i finestrini e il tetto apribile panora-
mico*1 (girare e mantenere in posi-
zione)*2
*1: se in dotazione
*2: per personalizzare queste impostazioni,
rivolgersi a un concessionario o un’offi-
cina autorizzata Toyota, o a un’altra offi-
cina di fiducia.
Se la chiave elettronica
non funziona corretta-
mente
Se le comunicazioni tra la chiave
elettronica e il veicolo sono inter-
rotte ( P.164) o se non si può
usare la chiave perché la pila è
scarica, non si può usare il
sistema di accesso e avviamento
intelligente né il radiocomando a
distanza. In questi casi è possibile
aprire le porte e avviare il sistema
ibrido eseguendo la procedura
riportata di seguito.
NOTA
■Se il sistema di accesso e avvia-
mento intelligente non funziona cor- rettamente o si verificano altri problemi con la chiave
Portare il veicolo con tutte le relative chiavi
elettroniche in dotazione presso un con- cessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
Bloccaggio e sbloccaggio delle
porte

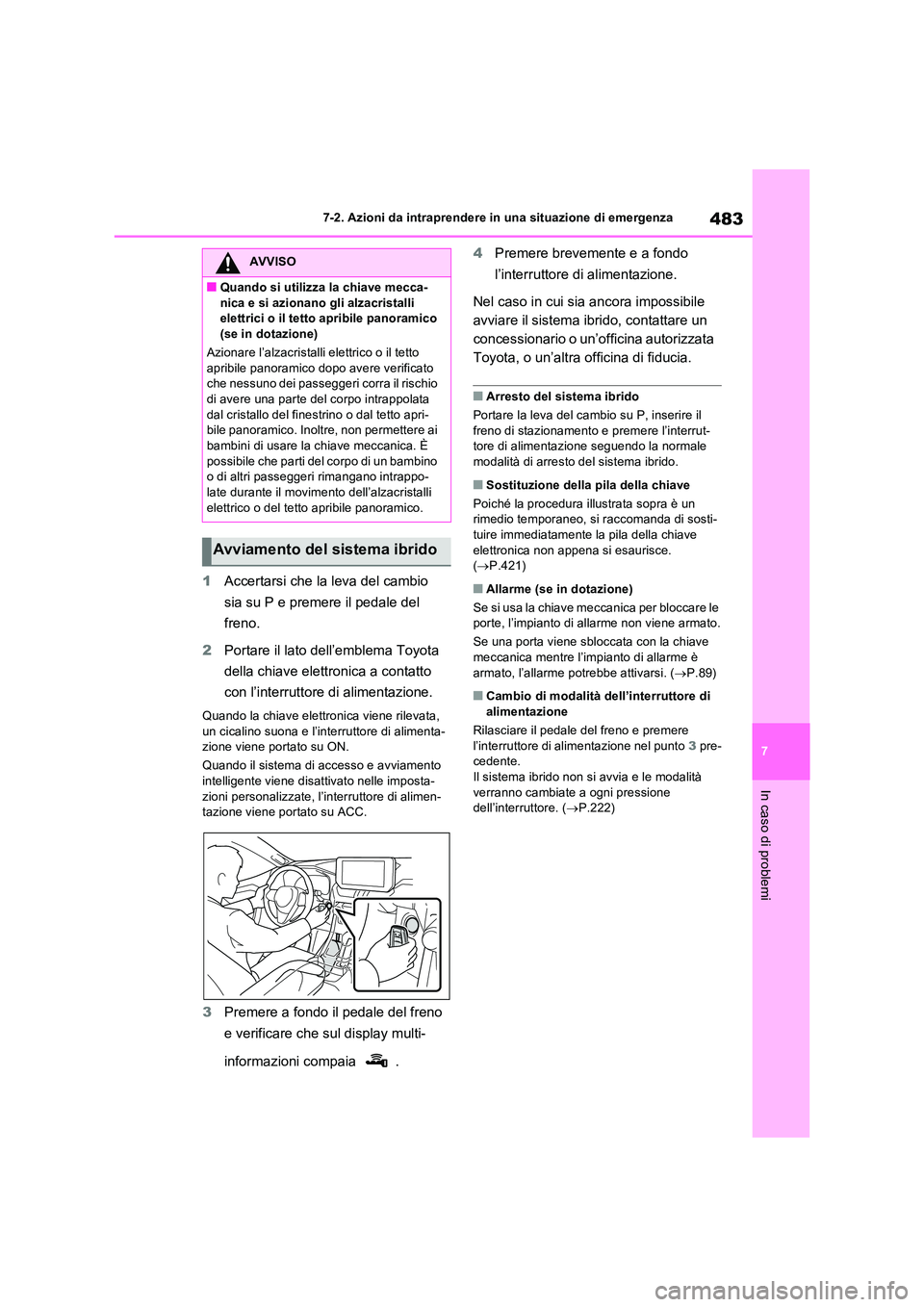

483
7
7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
1 Accertarsi che la leva del cambio
sia su P e premere il pedale del
freno.
2 Portare il lato dell’emblema Toyota
della chiave elettronica a contatto
con l’interruttore di alimentazione.
Quando la chiave elettronica viene rilevata, un cicalino suona e l’interruttore di alimenta-zione viene portato su ON.
Quando il sistema di accesso e avviamento
intelligente viene disattivato nelle imposta- zioni personalizzate, l’interruttore di alimen-tazione viene portato su ACC.
3 Premere a fondo il pedale del freno
e verificare che sul display multi-
informazioni compaia .
4 Premere brevemente e a fondo
l’interruttore di alimentazione.
Nel caso in cui sia ancora impossibile
avviare il sistema ibrido, contattare un
concessionario o un’officina autorizzata
Toyota, o un’altra officina di fiducia.
■Arresto del sistema ibrido
Portare la leva del cambio su P, inserire il freno di stazionamento e premere l’interrut-tore di alimentazione seguendo la normale
modalità di arresto del sistema ibrido.
■Sostituzione della pila della chiave
Poiché la procedura illustrata sopra è un rimedio temporaneo, si raccomanda di sosti-tuire immediatamente la pila della chiave
elettronica non appena si esaurisce. ( P.421)
■Allarme (se in dotazione)
Se si usa la chiave meccanica per bloccare le porte, l’impianto di allarme non viene armato.
Se una porta viene sbloccata con la chiave
meccanica mentre l’impianto di allarme è armato, l’allarme potrebbe attivarsi. ( P.89)
■Cambio di modalità dell’interruttore di alimentazione
Rilasciare il pedale del freno e premere
l’interruttore di alimentazione nel punto 3 pre- cedente.Il sistema ibrido non si avvia e le modalità
verranno cambiate a ogni pressione dell’interruttore. ( P.222)
AVVISO
■Quando si utilizza la chiave mecca-
nica e si azionano gli alzacristalli elettrici o il tetto apribile panoramico (se in dotazione)
Azionare l’alzacristalli elettrico o il tetto
apribile panoramico dopo avere verificato che nessuno dei passeggeri corra il rischio di avere una parte del corpo intrappolata
dal cristallo del finestrino o dal tetto apri- bile panoramico. Inoltre, non permettere ai bambini di usare la chiave meccanica. È
possibile che parti del corpo di un bambino o di altri passeggeri rimangano intrappo-late durante il movimento dell’alzacristalli
elettrico o del tetto apribile panoramico.
Avviamento del sistema ibrido

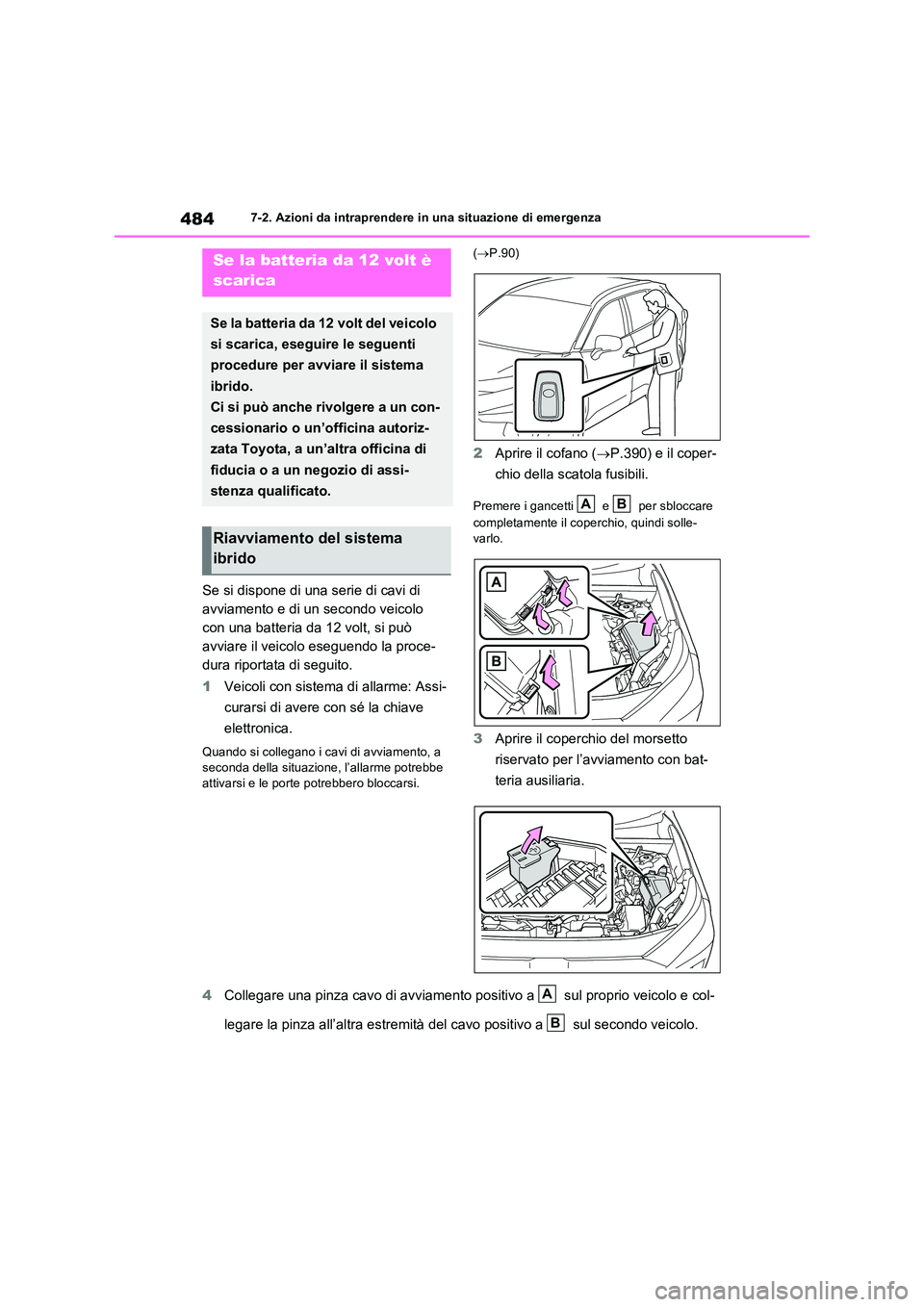

4847-2. Azioni da intraprendere in una situazione di emergenza
Se si dispone di una serie di cavi di
avviamento e di un secondo veicolo
con una batteria da 12 volt, si può
avviare il veicolo eseguendo la proce-
dura riportata di seguito.
1 Veicoli con sistema di allarme: Assi-
curarsi di avere con sé la chiave
elettronica.
Quando si collegano i cavi di avviamento, a seconda della situazione, l’allarme potrebbe
attivarsi e le porte potrebbero bloccarsi.
( P.90)
2Aprire il cofano (P.390) e il coper-
chio della scatola fusibili.
Premere i gancetti e per sbloccare
completamente il coperchio, quindi solle- varlo.
3 Aprire il coperchio del morsetto
riservato per l’avviamento con bat-
teria ausiliaria.
4 Collegare una pinza cavo di avviamento positivo a sul proprio veicolo e col-
legare la pinza all’altra estremità del cavo positivo a sul secondo veicolo.
Se la batteria da 12 volt è
scarica
Se la batteria da 12 volt del veicolo
si scarica, eseguire le seguenti
procedure per avviare il sistema
ibrido.
Ci si può anche rivolgere a un con-
cessionario o un’officina autoriz-
zata Toyota, a un’altra officina di
fiducia o a un negozio di assi-
stenza qualificato.
Riavviamento del sistema
ibrido
AB
A
B
