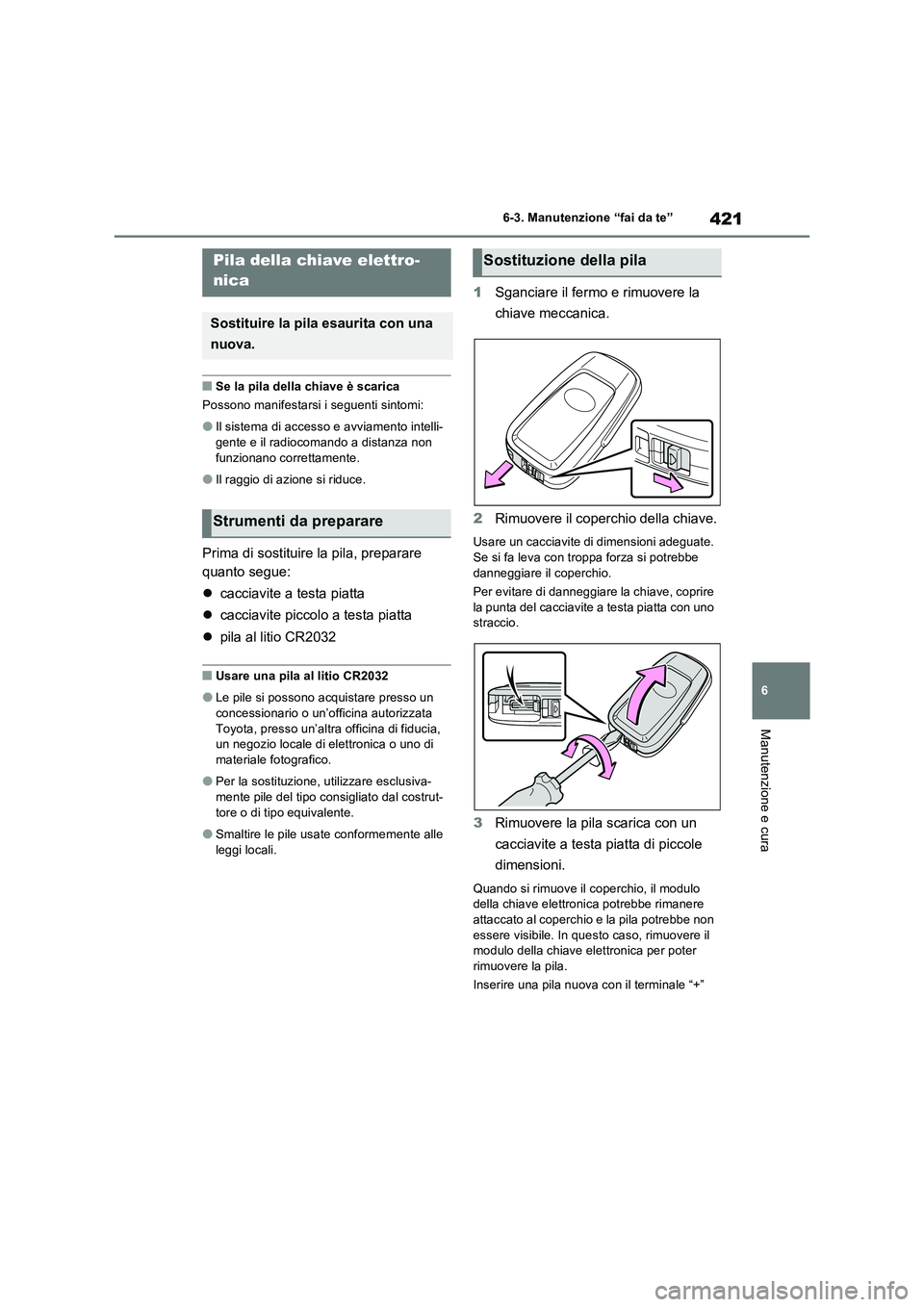

421
6 6-3. Manutenzione “fai da te”
Manutenzione e cura
■Se la pila della chiave è scarica
Possono manifestarsi i seguenti sintomi:
●Il sistema di accesso e avviamento intelli-
gente e il radiocomando a distanza non
funzionano correttamente.
●Il raggio di azione si riduce.
Prima di sostituire la pila, preparare
quanto segue:
cacciavite a testa piatta
cacciavite piccolo a testa piatta
pila al litio CR2032
■Usare una pila al litio CR2032
●Le pile si possono acquistare presso un
concessionario o un’officina autorizzata
Toyota, presso un’altra officina di fiducia,
un negozio locale di elettronica o uno di
materiale fotografico.
●Per la sostituzione, utilizzare esclusiva-
mente pile del tipo consigliato dal costrut-
tore o di tipo equivalente.
●Smaltire le pile usate conformemente alle
leggi locali.
1Sganciare il fermo e rimuovere la
chiave meccanica.
2Rimuovere il coperchio della chiave.
Usare un cacciavite di dimensioni adeguate.
Se si fa leva con troppa forza si potrebbe
danneggiare il coperchio.
Per evitare di danneggiare la chiave, coprire
la punta del cacciavite a testa piatta con uno
straccio.
3Rimuovere la pila scarica con un
cacciavite a testa piatta di piccole
dimensioni.
Quando si rimuove il coperchio, il modulo
della chiave elettronica potrebbe rimanere
attaccato al coperchio e la pila potrebbe non
essere visibile. In questo caso, rimuovere il
modulo della chiave elettronica per poter
rimuovere la pila.
Inserire una pila nuova con il terminale “+”
Pila della chiave elettro-
nica
Sostituire la pila esaurita con una
nuova.
Strumenti da preparare
Sostituzione della pila

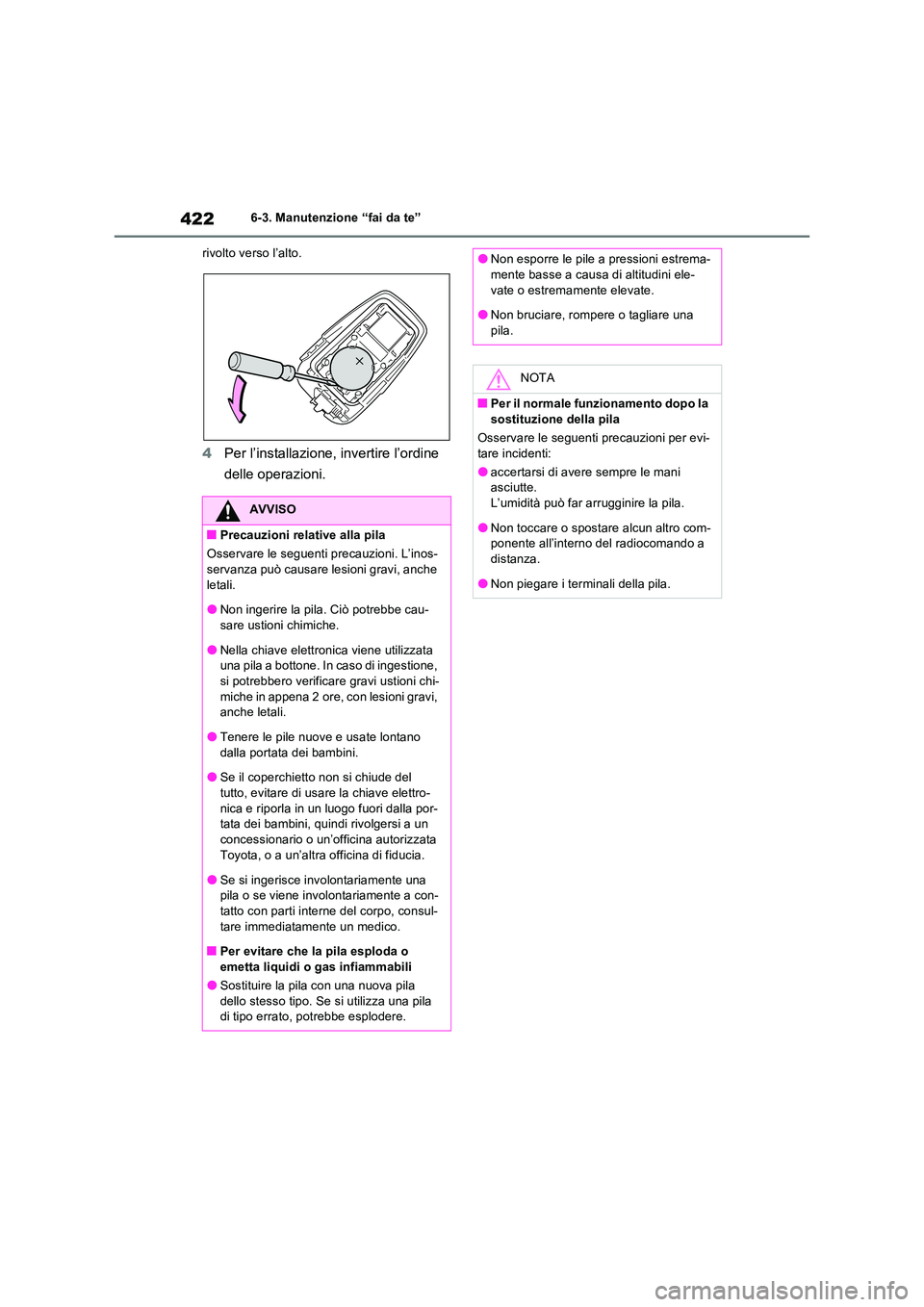

4226-3. Manutenzione “fai da te”
rivolto verso l’alto.
4 Per l’installazione, invertire l’ordine
delle operazioni.
AVVISO
■Precauzioni relative alla pila
Osservare le seguenti precauzioni. L’inos-
servanza può causare lesioni gravi, anche letali.
●Non ingerire la pila. Ciò potrebbe cau-
sare ustioni chimiche.
●Nella chiave elettronica viene utilizzata una pila a bottone. In caso di ingestione,
si potrebbero verificare gravi ustioni chi- miche in appena 2 ore, con lesioni gravi, anche letali.
●Tenere le pile nuove e usate lontano dalla portata dei bambini.
●Se il coperchietto non si chiude del
tutto, evitare di usare la chiave elettro- nica e riporla in un luogo fuori dalla por-tata dei bambini, quindi rivolgersi a un
concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
●Se si ingerisce involontariamente una pila o se viene involontariamente a con-tatto con parti interne del corpo, consul-
tare immediatamente un medico.
■Per evitare che la pila esploda o emetta liquidi o gas infiammabili
●Sostituire la pila con una nuova pila
dello stesso tipo. Se si utilizza una pila di tipo errato, potrebbe esplodere.
●Non esporre le pile a pressioni estrema-mente basse a causa di altitudini ele-
vate o estremamente elevate.
●Non bruciare, rompere o tagliare una pila.
NOTA
■Per il normale funzionamento dopo la
sostituzione della pila
Osservare le seguenti precauzioni per evi- tare incidenti:
●accertarsi di avere sempre le mani asciutte.
L’umidità può far arrugginire la pila.
●Non toccare o spostare alcun altro com- ponente all’interno del radiocomando a
distanza.
●Non piegare i terminali della pila.

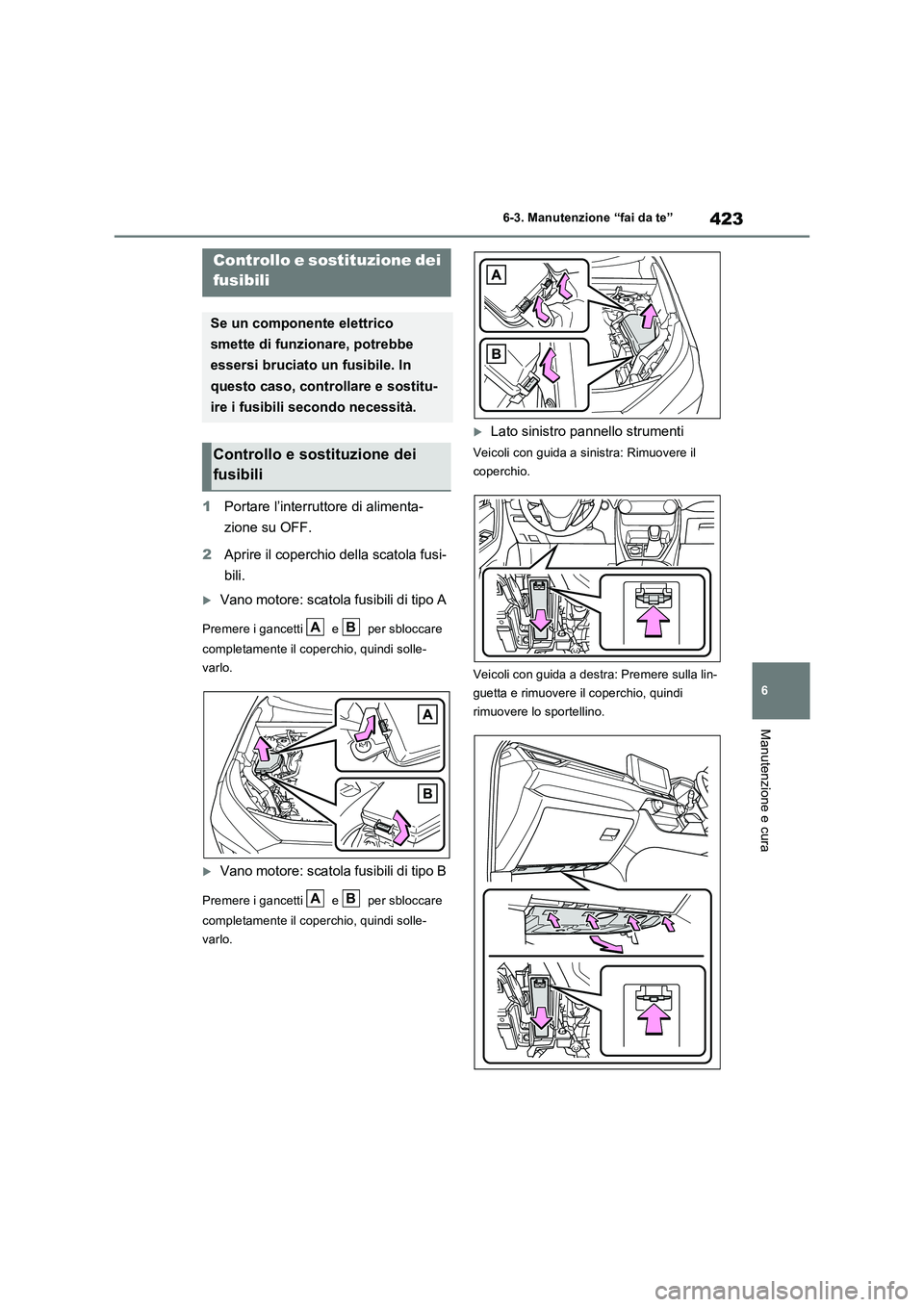

423
6 6-3. Manutenzione “fai da te”
Manutenzione e cura
1Portare l’interruttore di alimenta-
zione su OFF.
2Aprire il coperchio della scatola fusi-
bili.
Vano motore: scatola fusibili di tipo A
Premere i gancetti e per sbloccare
completamente il coperchio, quindi solle-
varlo.
Vano motore: scatola fusibili di tipo B
Premere i gancetti e per sbloccare
completamente il coperchio, quindi solle-
varlo.
Lato sinistro pannello strumenti
Veicoli con guida a sinistra: Rimuovere il
coperchio.
Veicoli con guida a destra: Premere sulla lin-
guetta e rimuovere il coperchio, quindi
rimuovere lo sportellino.
Controllo e sostituzione dei
fusibili
Se un componente elettrico
smette di funzionare, potrebbe
essersi bruciato un fusibile. In
questo caso, controllare e sostitu-
ire i fusibili secondo necessità.
Controllo e sostituzione dei
fusibili
AB
AB

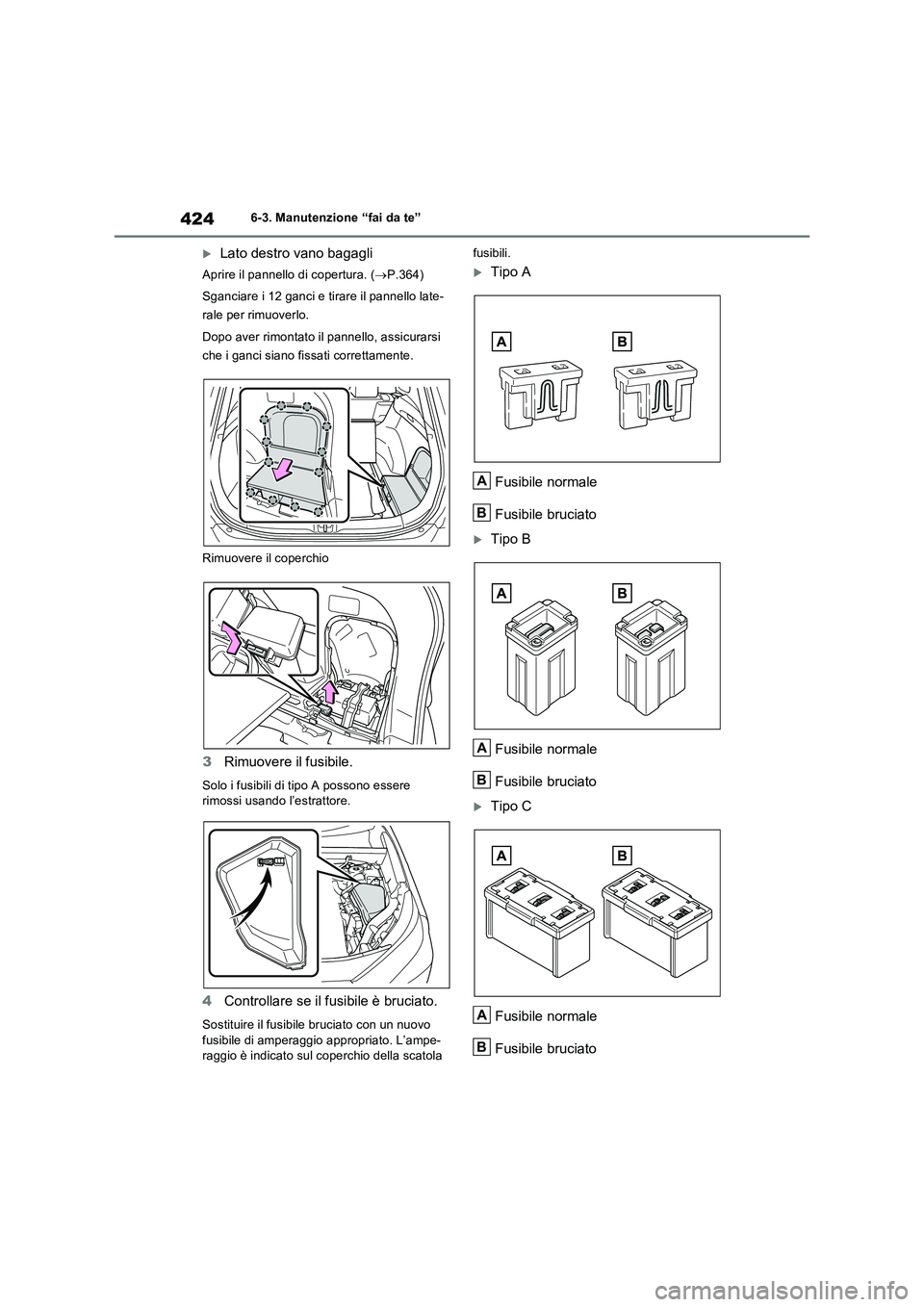

4246-3. Manutenzione “fai da te”
Lato destro vano bagagli
Aprire il pannello di copertura. (P.364)
Sganciare i 12 ganci e tirare il pannello late-
rale per rimuoverlo.
Dopo aver rimontato il pannello, assicurarsi
che i ganci siano fissati correttamente.
Rimuovere il coperchio
3Rimuovere il fusibile.
Solo i fusibili di tipo A possono essere
rimossi usando l’estrattore.
4Controllare se il fusibile è bruciato.
Sostituire il fusibile bruciato con un nuovo
fusibile di amperaggio appropriato. L’ampe-
raggio è indicato sul coperchio della scatola fusibili.
Tipo A
Fusibile normale
Fusibile bruciato
Tipo B
Fusibile normale
Fusibile bruciato
Tipo C
Fusibile normale
Fusibile bruciato
A
B
A
B
A
B

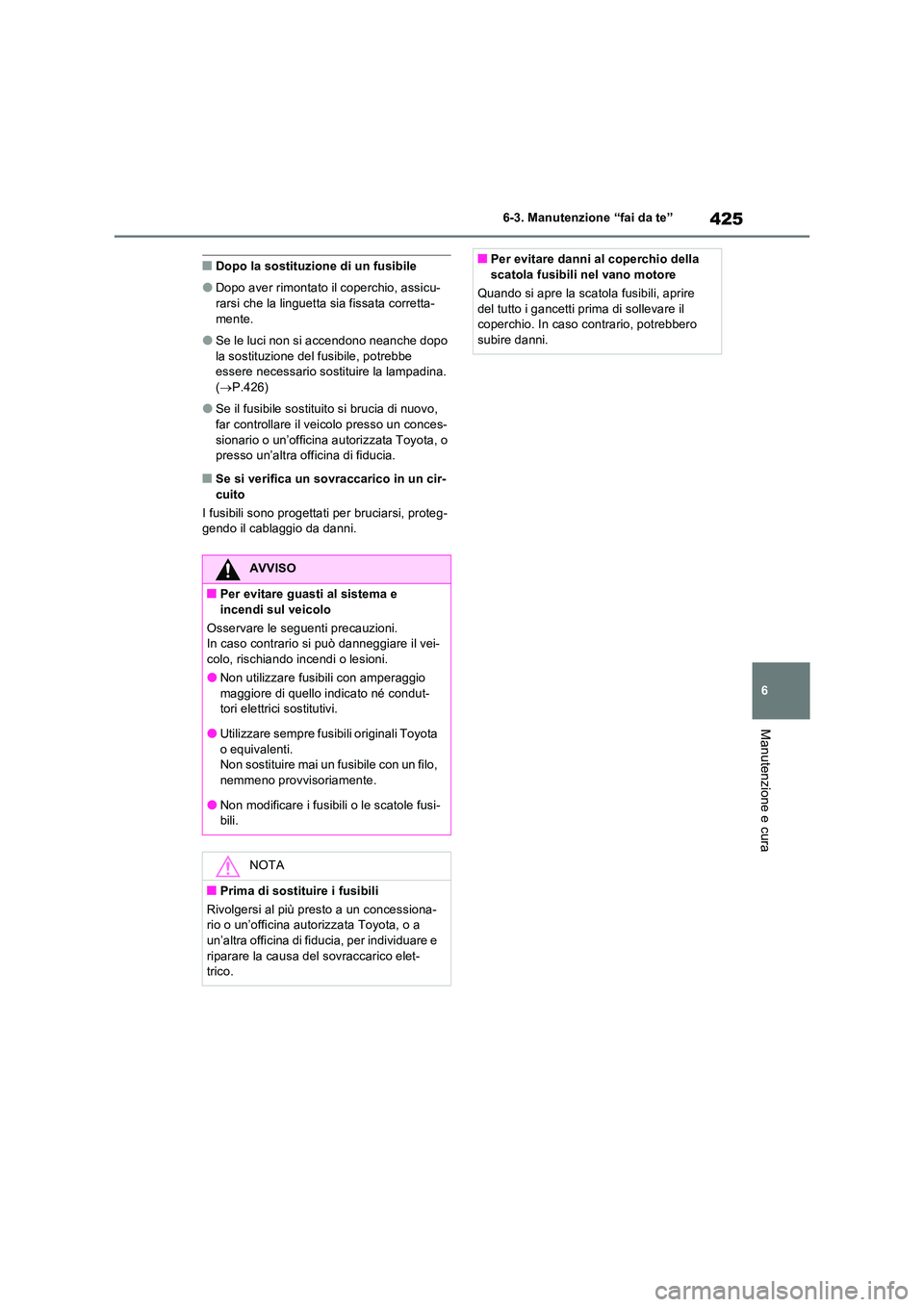

425
6
6-3. Manutenzione “fai da te”
Manutenzione e cura
■Dopo la sostituzione di un fusibile
●Dopo aver rimontato il coperchio, assicu-
rarsi che la linguetta sia fissata corretta- mente.
●Se le luci non si accendono neanche dopo la sostituzione del fusibile, potrebbe essere necessario sostituire la lampadina.
( P.426)
●Se il fusibile sostituito si brucia di nuovo,
far controllare il veicolo presso un conces- sionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
■Se si verifica un sovraccarico in un cir-
cuito
I fusibili sono progettati per bruciarsi, proteg- gendo il cablaggio da danni.
AVVISO
■Per evitare guasti al sistema e
incendi sul veicolo
Osservare le seguenti precauzioni. In caso contrario si può danneggiare il vei-colo, rischiando incendi o lesioni.
●Non utilizzare fusibili con amperaggio
maggiore di quello indicato né condut- tori elettrici sostitutivi.
●Utilizzare sempre fusibili originali Toyota
o equivalenti. Non sostituire mai un fusibile con un filo, nemmeno provvisoriamente.
●Non modificare i fusibili o le scatole fusi-bili.
NOTA
■Prima di sostituire i fusibili
Rivolgersi al più presto a un concessiona- rio o un’officina autorizzata Toyota, o a un’altra officina di fiducia, per individuare e
riparare la causa del sovraccarico elet- trico.
■Per evitare danni al coperchio della scatola fusibili nel vano motore
Quando si apre la scatola fusibili, aprire
del tutto i gancetti prima di sollevare il coperchio. In caso contrario, potrebbero subire danni.

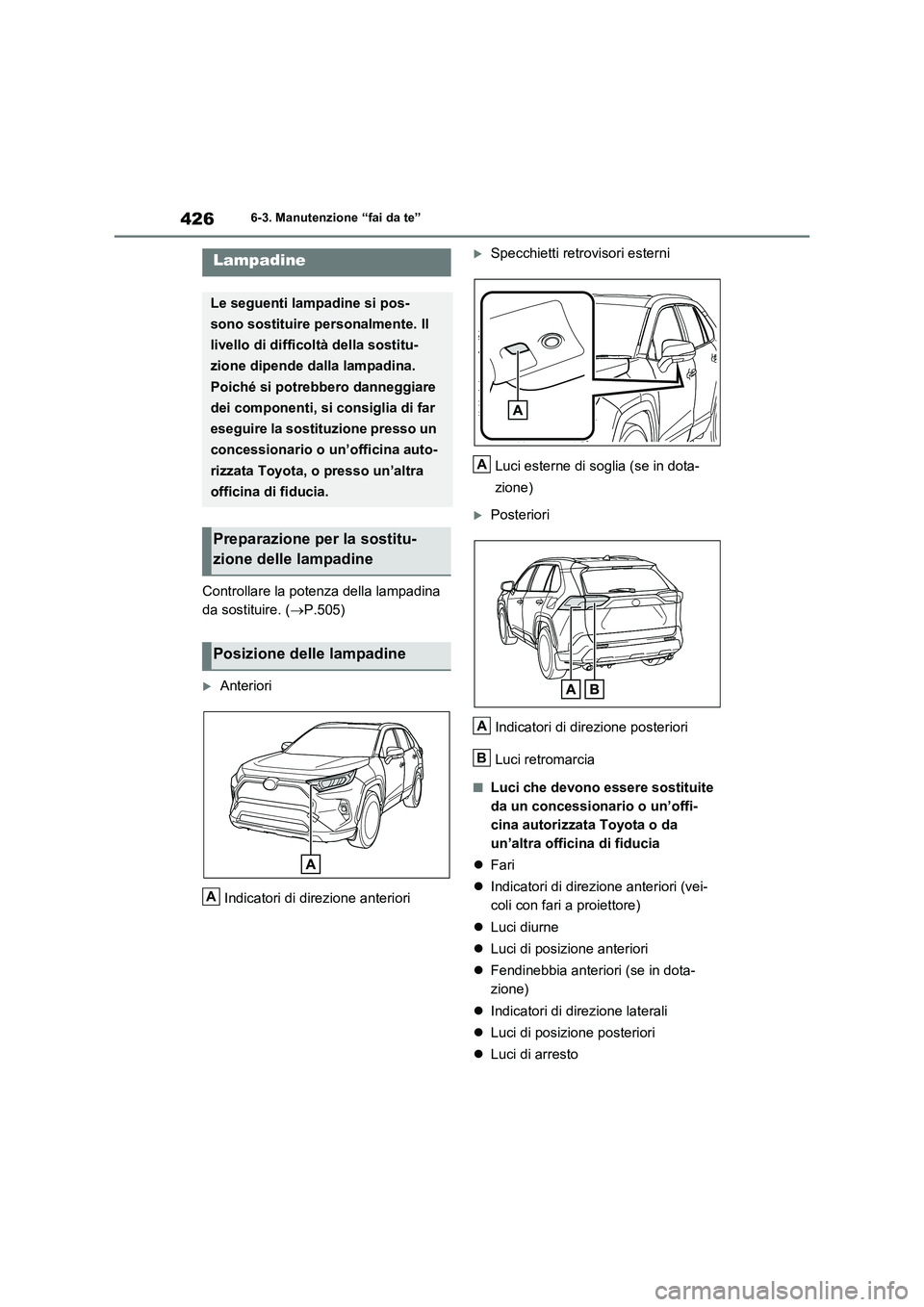

4266-3. Manutenzione “fai da te”
Controllare la potenza della lampadina
da sostituire. ( P.505)
Anteriori
Indicatori di direzione anteriori
Specchietti retrovisori esterni
Luci esterne di soglia (se in dota-
zione)
Posteriori
Indicatori di direzione posteriori
Luci retromarcia
■Luci che devono essere sostituite
da un concessionario o un’offi-
cina autorizzata Toyota o da
un’altra officina di fiducia
 Fari
 Indicatori di direzione anteriori (vei-
coli con fari a proiettore)
 Luci diurne
 Luci di posizione anteriori
 Fendinebbia anteriori (se in dota-
zione)
 Indicatori di direzione laterali
 Luci di posizione posteriori
 Luci di arresto
Lampadine
Le seguenti lampadine si pos-
sono sostituire personalmente. Il
livello di difficoltà della sostitu-
zione dipende dalla lampadina.
Poiché si potrebbero danneggiare
dei componenti, si consiglia di far
eseguire la sostituzione presso un
concessionario o un’officina auto-
rizzata Toyota, o presso un’altra
officina di fiducia.
Preparazione per la sostitu-
zione delle lampadine
Posizione delle lampadine
A
A
A
B

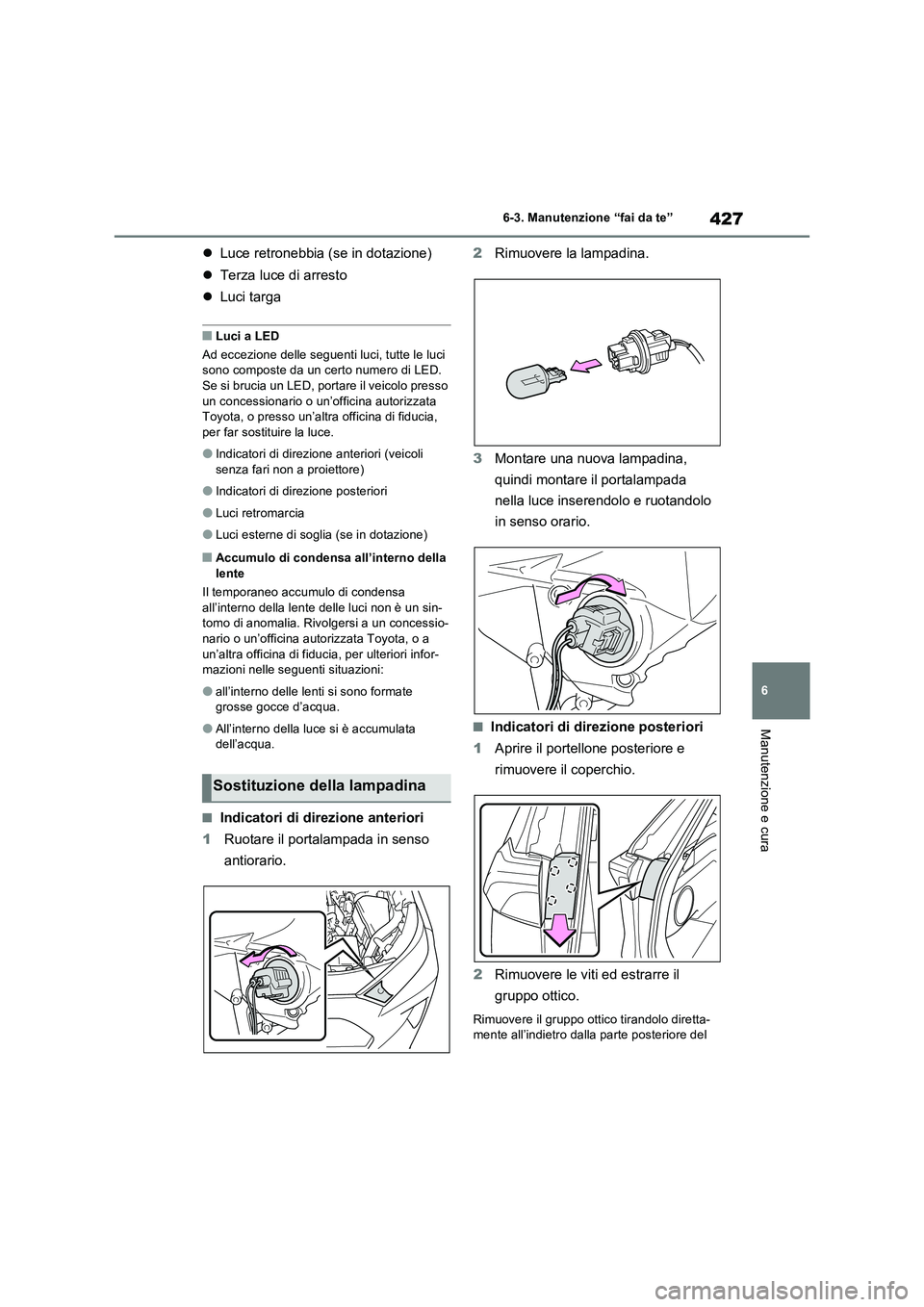

427
6 6-3. Manutenzione “fai da te”
Manutenzione e cura
Luce retronebbia (se in dotazione)
Terza luce di arresto
Luci targa
■Luci a LED
Ad eccezione delle seguenti luci, tutte le luci
sono composte da un certo numero di LED.
Se si brucia un LED, portare il veicolo presso
un concessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia,
per far sostituire la luce.
●Indicatori di direzione anteriori (veicoli
senza fari non a proiettore)
●Indicatori di direzione posteriori
●Luci retromarcia
●Luci esterne di soglia (se in dotazione)
■Accumulo di condensa all’interno della
lente
Il temporaneo accumulo di condensa
all’interno della lente delle luci non è un sin-
tomo di anomalia. Rivolgersi a un concessio-
nario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia, per ulteriori infor-
mazioni nelle seguenti situazioni:
●all’interno delle lenti si sono formate
grosse gocce d’acqua.
●All’interno della luce si è accumulata
dell’acqua.
■Indicatori di direzione anteriori
1Ruotare il portalampada in senso
antiorario.2Rimuovere la lampadina.
3Montare una nuova lampadina,
quindi montare il portalampada
nella luce inserendolo e ruotandolo
in senso orario.
■Indicatori di direzione posteriori
1Aprire il portellone posteriore e
rimuovere il coperchio.
2Rimuovere le viti ed estrarre il
gruppo ottico.
Rimuovere il gruppo ottico tirandolo diretta-
mente all’indietro dalla parte posteriore del
Sostituzione della lampadina

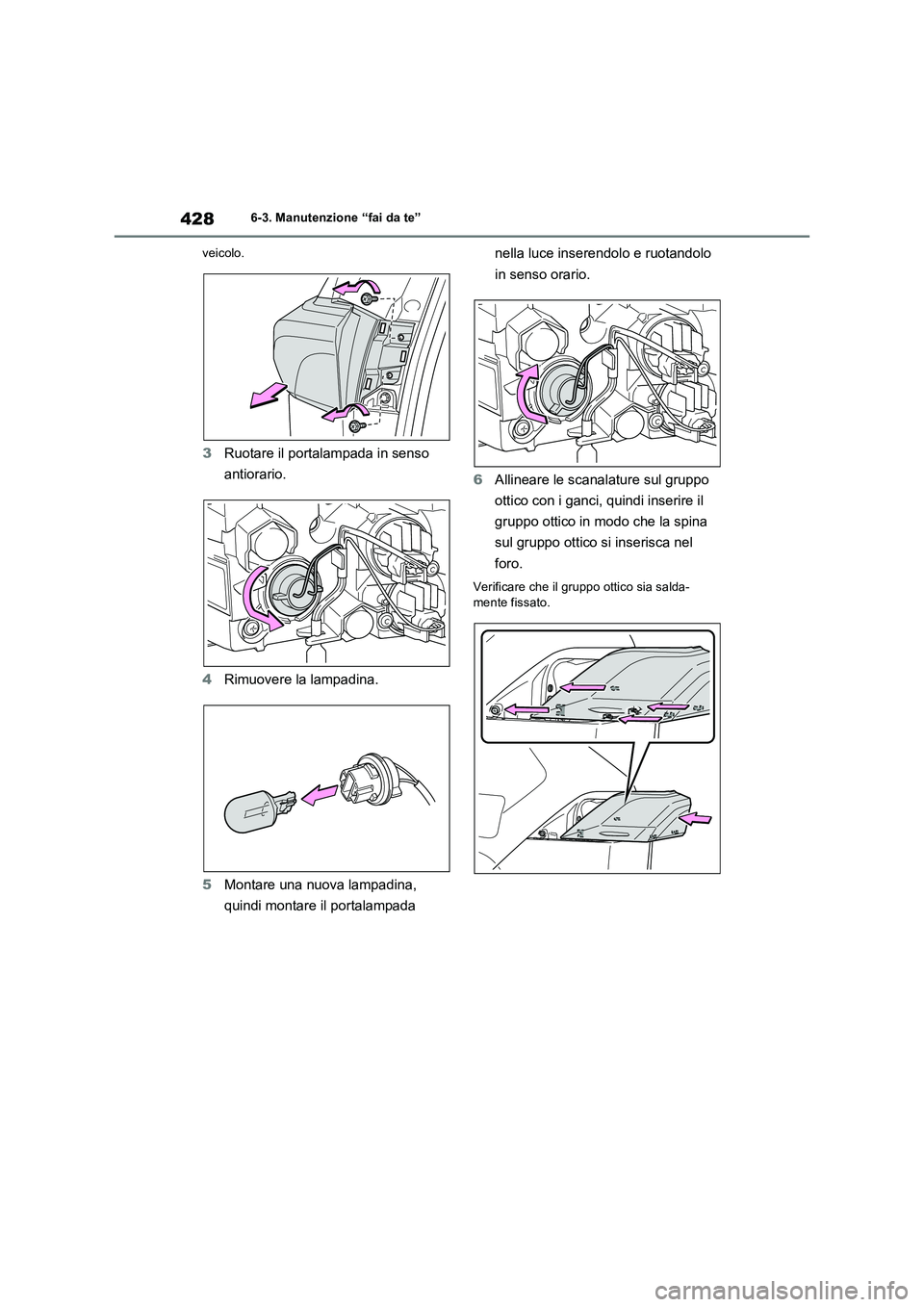

4286-3. Manutenzione “fai da te”
veicolo.
3Ruotare il portalampada in senso
antiorario.
4Rimuovere la lampadina.
5Montare una nuova lampadina,
quindi montare il portalampada nella luce inserendolo e ruotandolo
in senso orario.
6Allineare le scanalature sul gruppo
ottico con i ganci, quindi inserire il
gruppo ottico in modo che la spina
sul gruppo ottico si inserisca nel
foro.
Verificare che il gruppo ottico sia salda-
mente fissato.
