2023 TOYOTA RAV4 Manuale duso (in Italian)

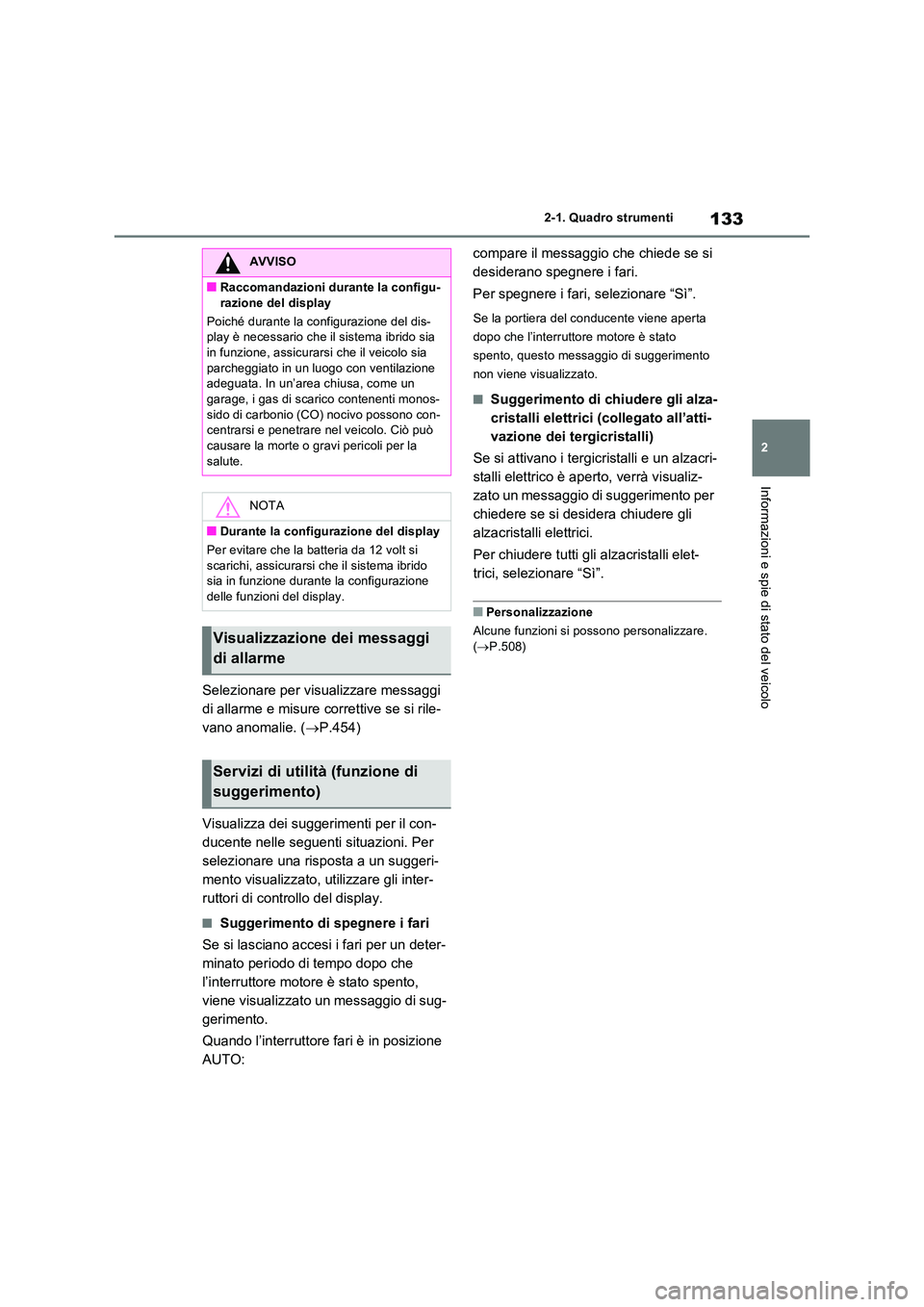

133
2
2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Selezionare per visualizzare messaggi
di allarme e misure correttive se si rile-
vano anomalie. ( P.454)
Visualizza dei suggerimenti per il con-
ducente nelle seguenti situazioni. Per
selezionare una risposta a un suggeri-
mento visualizzato, utilizzare gli inter-
ruttori di controllo del display.
■Suggerimento di spegnere i fari
Se si lasciano accesi i fari per un deter-
minato periodo di tempo dopo che
l’interruttore motore è stato spento,
viene visualizzato un messaggio di sug-
gerimento.
Quando l’interruttore fari è in posizione
AUTO:
compare il messaggio che chiede se si
desiderano spegnere i fari.
Per spegnere i fari, selezionare “Sì”.
Se la portiera del conducente viene aperta
dopo che l’interruttore motore è stato
spento, questo messaggio di suggerimento
non viene visualizzato.
■Suggerimento di chiudere gli alza-
cristalli elettrici (collegato all’atti-
vazione dei tergicristalli)
Se si attivano i tergicristalli e un alzacri-
stalli elettrico è aperto, verrà visualiz-
zato un messaggio di suggerimento per
chiedere se si desidera chiudere gli
alzacristalli elettrici.
Per chiudere tutti gli alzacristalli elet-
trici, selezionare “Sì”.
■Personalizzazione
Alcune funzioni si possono personalizzare. ( P.508)
AVVISO
■Raccomandazioni durante la configu-
razione del display
Poiché durante la configurazione del dis- play è necessario che il sistema ibrido sia in funzione, assicurarsi che il veicolo sia
parcheggiato in un luogo con ventilazione adeguata. In un’area chiusa, come un garage, i gas di scarico contenenti monos-
sido di carbonio (CO) nocivo possono con- centrarsi e penetrare nel veicolo. Ciò può causare la morte o gravi pericoli per la
salute.
NOTA
■Durante la configurazione del display
Per evitare che la batteria da 12 volt si
scarichi, assicurarsi che il sistema ibrido sia in funzione durante la configurazione delle funzioni del display.
Visualizzazione dei messaggi
di allarme
Servizi di utilità (funzione di
suggerimento)

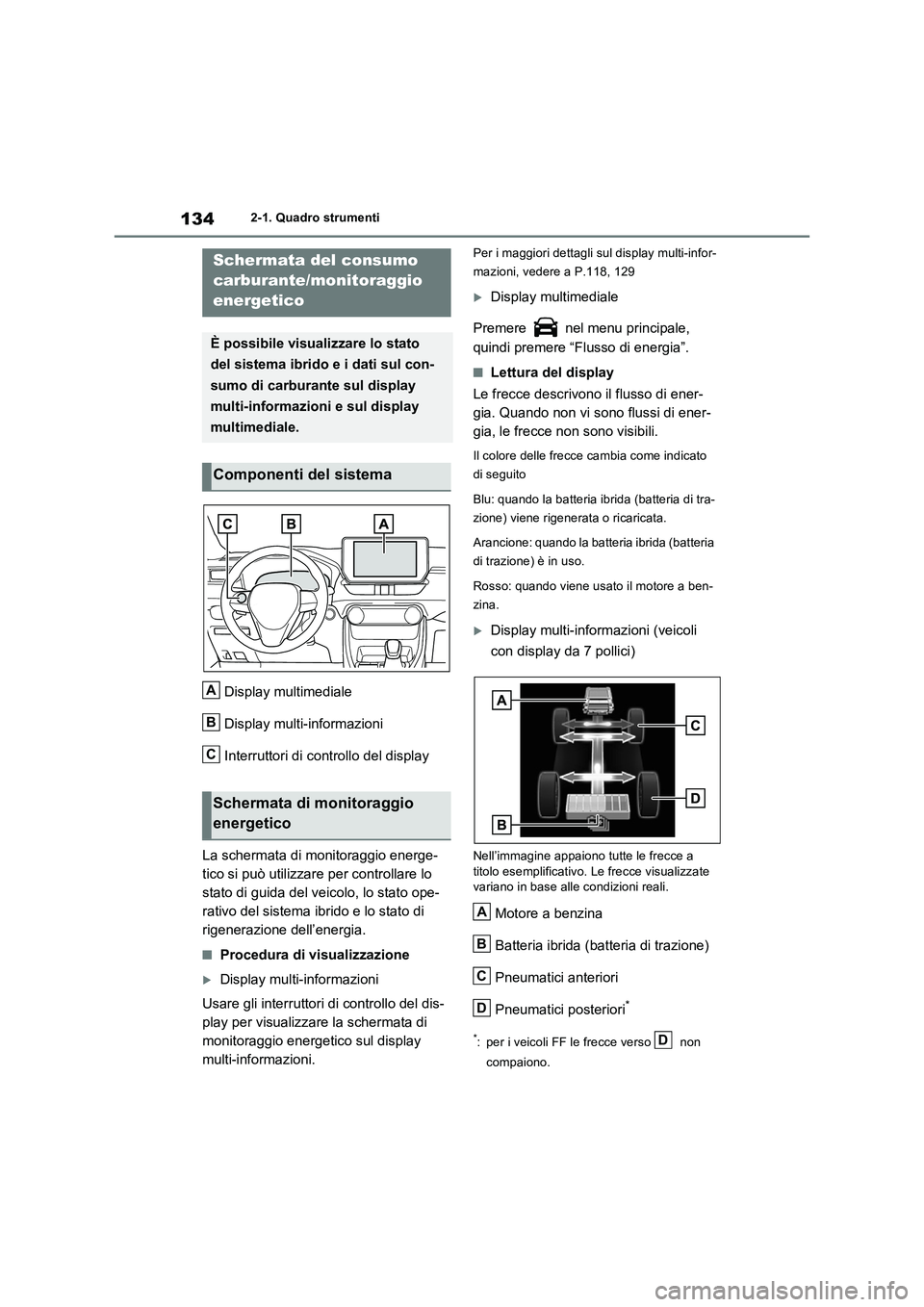

1342-1. Quadro strumenti
Display multimediale
Display multi-informazioni
Interruttori di controllo del display
La schermata di monitoraggio energe-
tico si può utilizzare per controllare lo
stato di guida del veicolo, lo stato ope-
rativo del sistema ibrido e lo stato di
rigenerazione dell’energia.
■Procedura di visualizzazione
Display multi-informazioni
Usare gli interruttori di controllo del dis-
play per visualizzare la schermata di
monitoraggio energetico sul display
multi-informazioni.
Per i maggiori dettagli sul display multi-infor-
mazioni, vedere a P.118, 129
Display multimediale
Premere nel menu principale,
quindi premere “Flusso di energia”.
■Lettura del display
Le frecce descrivono il flusso di ener-
gia. Quando non vi sono flussi di ener-
gia, le frecce non sono visibili.
Il colore delle frecce cambia come indicato
di seguito
Blu: quando la batteria ibrida (batteria di tra-
zione) viene rigenerata o ricaricata.
Arancione: quando la batteria ibrida (batteria
di trazione) è in uso.
Rosso: quando viene usato il motore a ben-
zina.
Display multi-informazioni (veicoli
con display da 7 pollici)
Nell’immagine appaiono tutte le frecce a
titolo esemplificativo. Le frecce visualizzate
variano in base alle condizioni reali.
Motore a benzina
Batteria ibrida (batteria di trazione)
Pneumatici anteriori
Pneumatici posteriori
*
*: per i veicoli FF le frecce verso non
compaiono.
Schermata del consumo
carburante/monitoraggio
energetico
È possibile visualizzare lo stato
del sistema ibrido e i dati sul con-
sumo di carburante sul display
multi-informazioni e sul display
multimediale.
Componenti del sistema
Schermata di monitoraggio
energetico
A
B
C
A
B
C
D
D

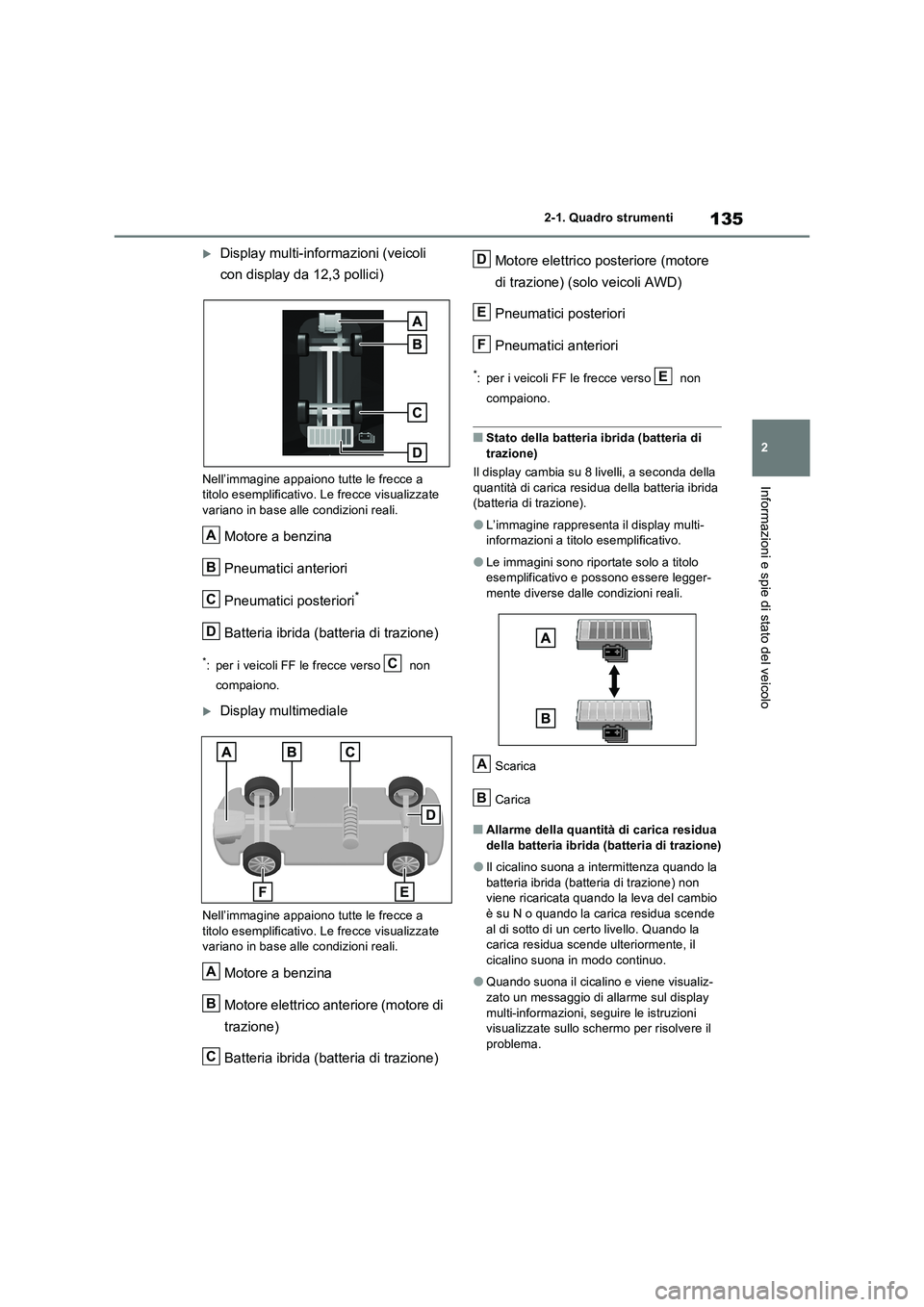

135
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Display multi-informazioni (veicoli
con display da 12,3 pollici)
Nell’immagine appaiono tutte le frecce a
titolo esemplificativo. Le frecce visualizzate
variano in base alle condizioni reali.
Motore a benzina
Pneumatici anteriori
Pneumatici posteriori
*
Batteria ibrida (batteria di trazione)
*: per i veicoli FF le frecce verso non
compaiono.
Display multimediale
Nell’immagine appaiono tutte le frecce a
titolo esemplificativo. Le frecce visualizzate
variano in base alle condizioni reali.
Motore a benzina
Motore elettrico anteriore (motore di
trazione)
Batteria ibrida (batteria di trazione)Motore elettrico posteriore (motore
di trazione) (solo veicoli AWD)
Pneumatici posteriori
Pneumatici anteriori
*: per i veicoli FF le frecce verso non
compaiono.
■Stato della batteria ibrida (batteria di
trazione)
Il display cambia su 8 livelli, a seconda della
quantità di carica residua della batteria ibrida
(batteria di trazione).
●L’immagine rappresenta il display multi-
informazioni a titolo esemplificativo.
●Le immagini sono riportate solo a titolo
esemplificativo e possono essere legger-
mente diverse dalle condizioni reali.
Scarica
Carica
■Allarme della quantità di carica residua
della batteria ibrida (batteria di trazione)
●Il cicalino suona a intermittenza quando la
batteria ibrida (batteria di trazione) non
viene ricaricata quando la leva del cambio
è su N o quando la carica residua scende
al di sotto di un certo livello. Quando la
carica residua scende ulteriormente, il
cicalino suona in modo continuo.
●Quando suona il cicalino e viene visualiz-
zato un messaggio di allarme sul display
multi-informazioni, seguire le istruzioni
visualizzate sullo schermo per risolvere il
problema.
A
B
C
D
C
A
B
C
D
E
F
E
A
B

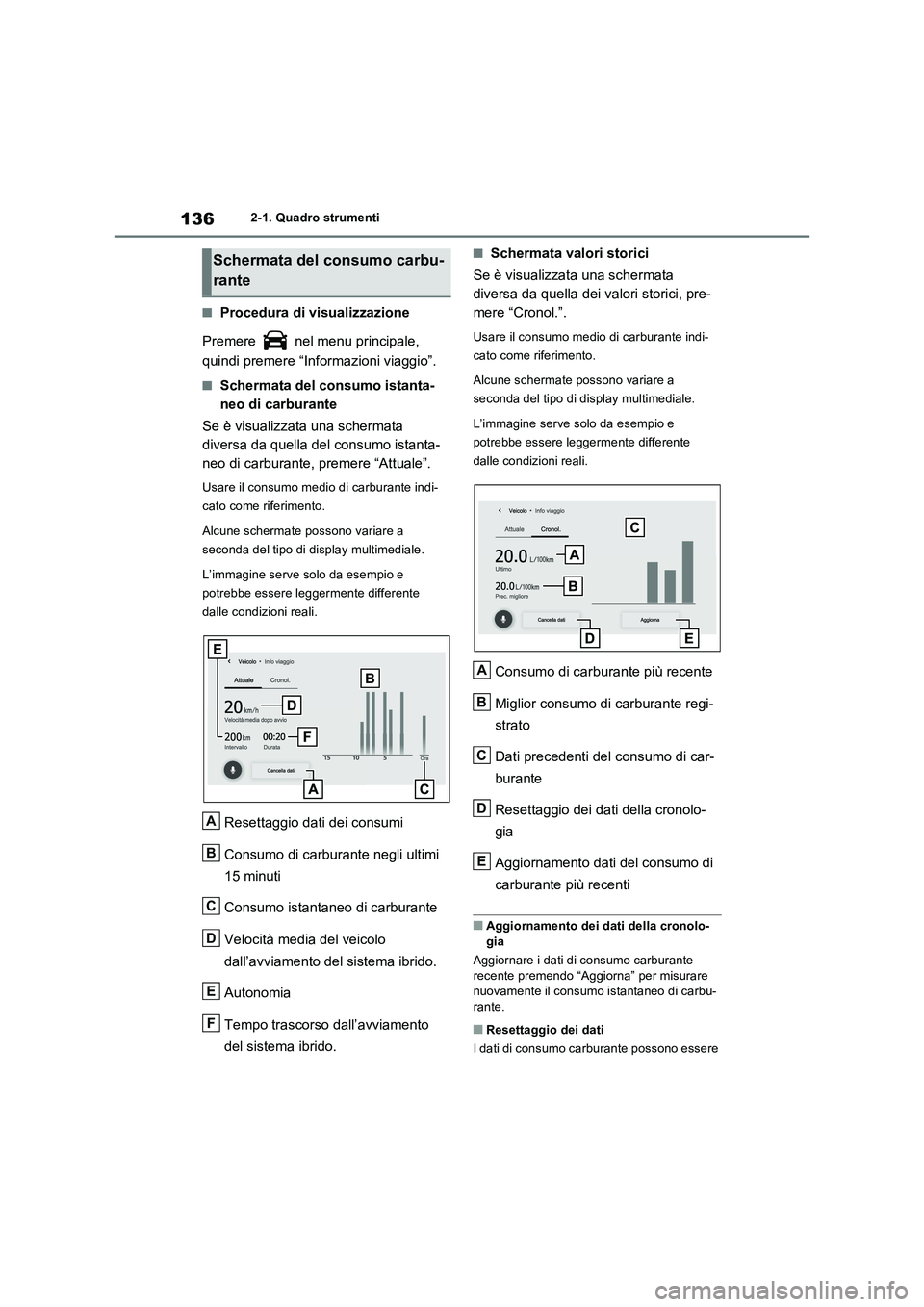

1362-1. Quadro strumenti
■Procedura di visualizzazione
Premere nel menu principale,
quindi premere “Informazioni viaggio”.
■Schermata del consumo istanta-
neo di carburante
Se è visualizzata una schermata
diversa da quella del consumo istanta-
neo di carburante, premere “Attuale”.
Usare il consumo medio di carburante indi-
cato come riferimento.
Alcune schermate possono variare a
seconda del tipo di display multimediale.
L’immagine serve solo da esempio e
potrebbe essere leggermente differente
dalle condizioni reali.
Resettaggio dati dei consumi
Consumo di carburante negli ultimi
15 minuti
Consumo istantaneo di carburante
Velocità media del veicolo
dall’avviamento del sistema ibrido.
Autonomia
Tempo trascorso dall’avviamento
del sistema ibrido.
■Schermata valori storici
Se è visualizzata una schermata
diversa da quella dei valori storici, pre-
mere “Cronol.”.
Usare il consumo medio di carburante indi-
cato come riferimento.
Alcune schermate possono variare a
seconda del tipo di display multimediale.
L’immagine serve solo da esempio e
potrebbe essere leggermente differente
dalle condizioni reali.
Consumo di carburante più recente
Miglior consumo di carburante regi-
strato
Dati precedenti del consumo di car-
burante
Resettaggio dei dati della cronolo-
gia
Aggiornamento dati del consumo di
carburante più recenti
■Aggiornamento dei dati della cronolo-
gia
Aggiornare i dati di consumo carburante
recente premendo “Aggiorna” per misurare
nuovamente il consumo istantaneo di carbu-
rante.
■Resettaggio dei dati
I dati di consumo carburante possono essere
Schermata del consumo carbu-
rante
A
B
C
D
E
F
A
B
C
D
E

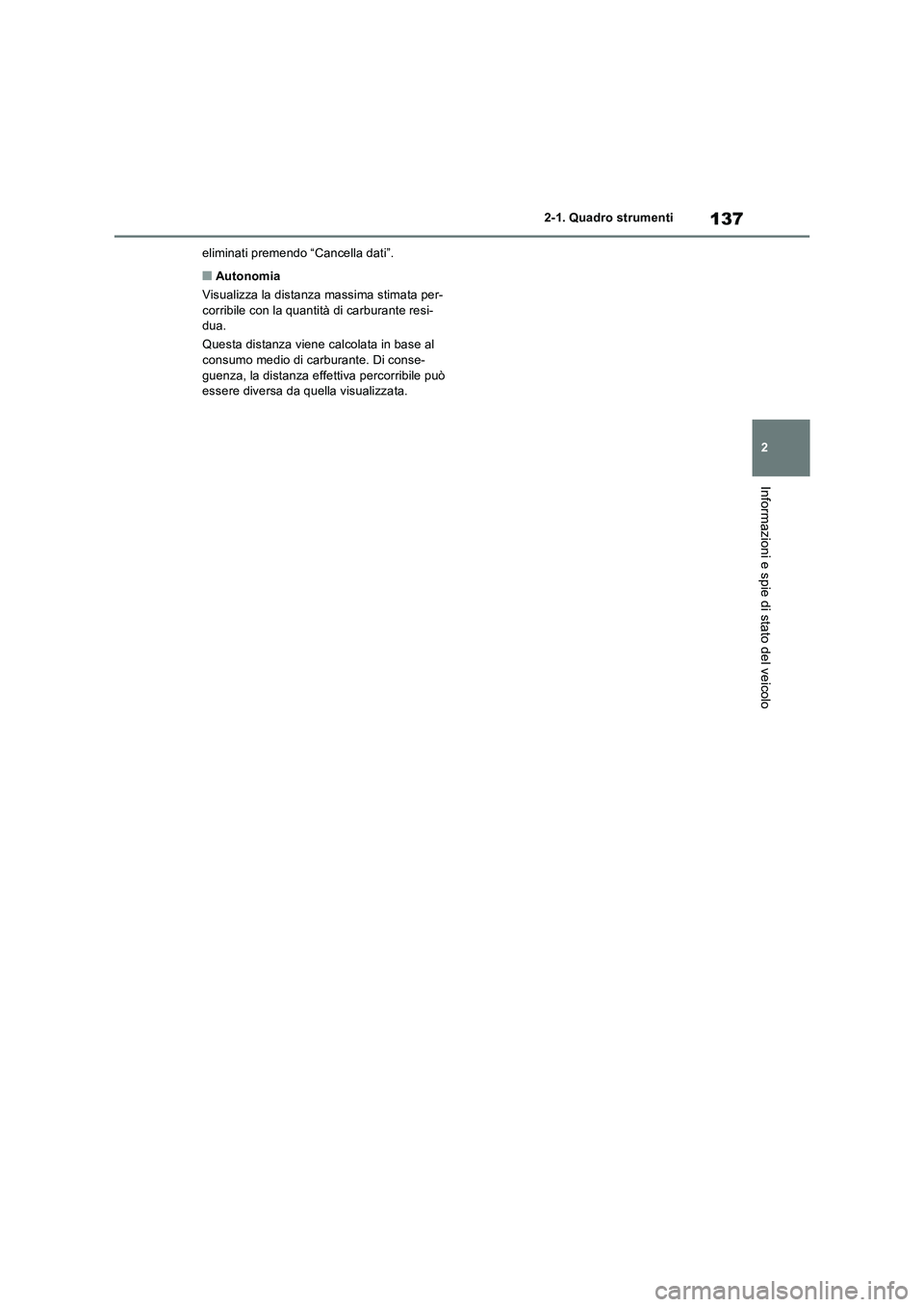

137
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
eliminati premendo “Cancella dati”.
■Autonomia
Visualizza la distanza massima stimata per-
corribile con la quantità di carburante resi-
dua.
Questa distanza viene calcolata in base al
consumo medio di carburante. Di conse-
guenza, la distanza effettiva percorribile può
essere diversa da quella visualizzata.

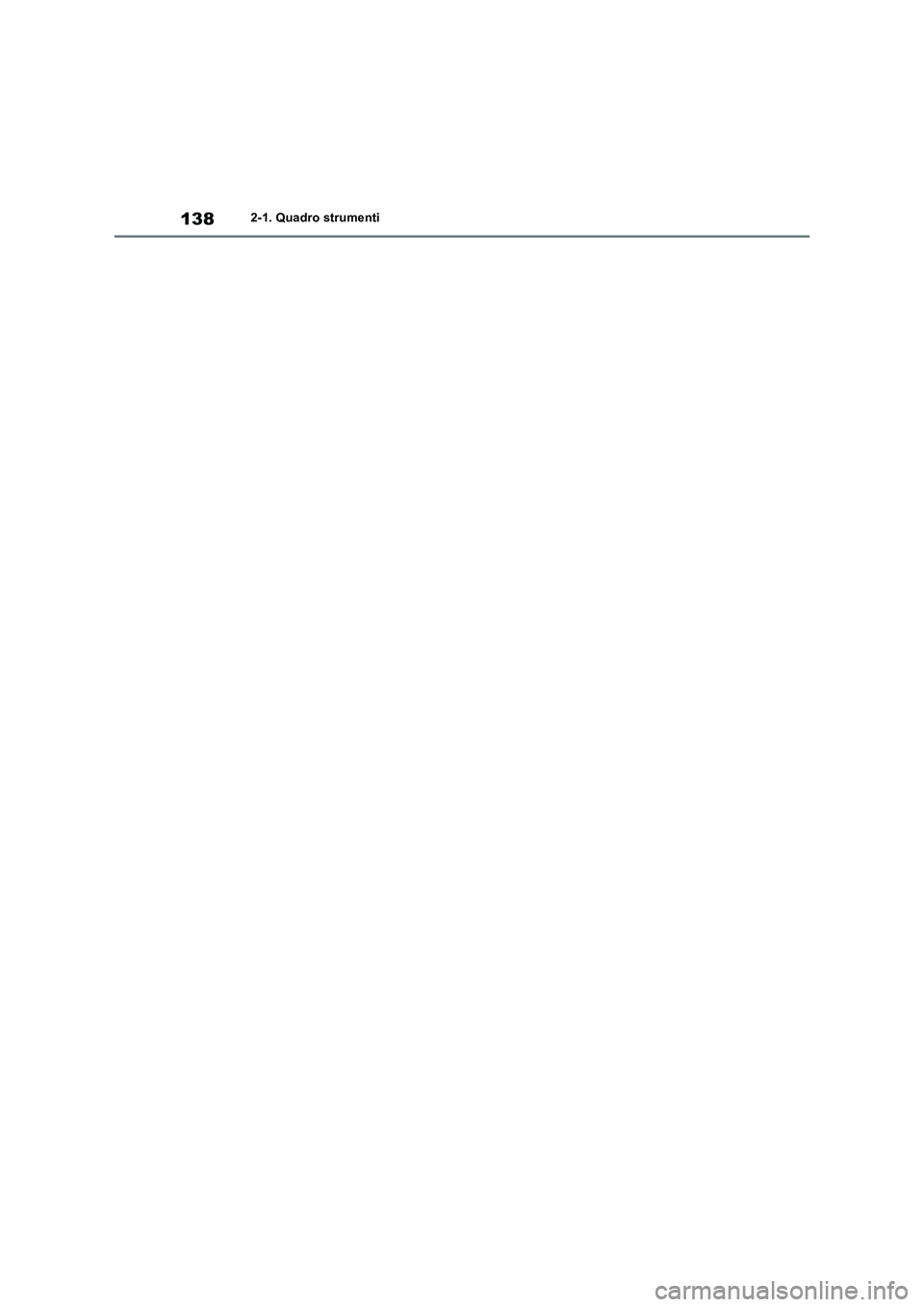

1382-1. Quadro strumenti

3

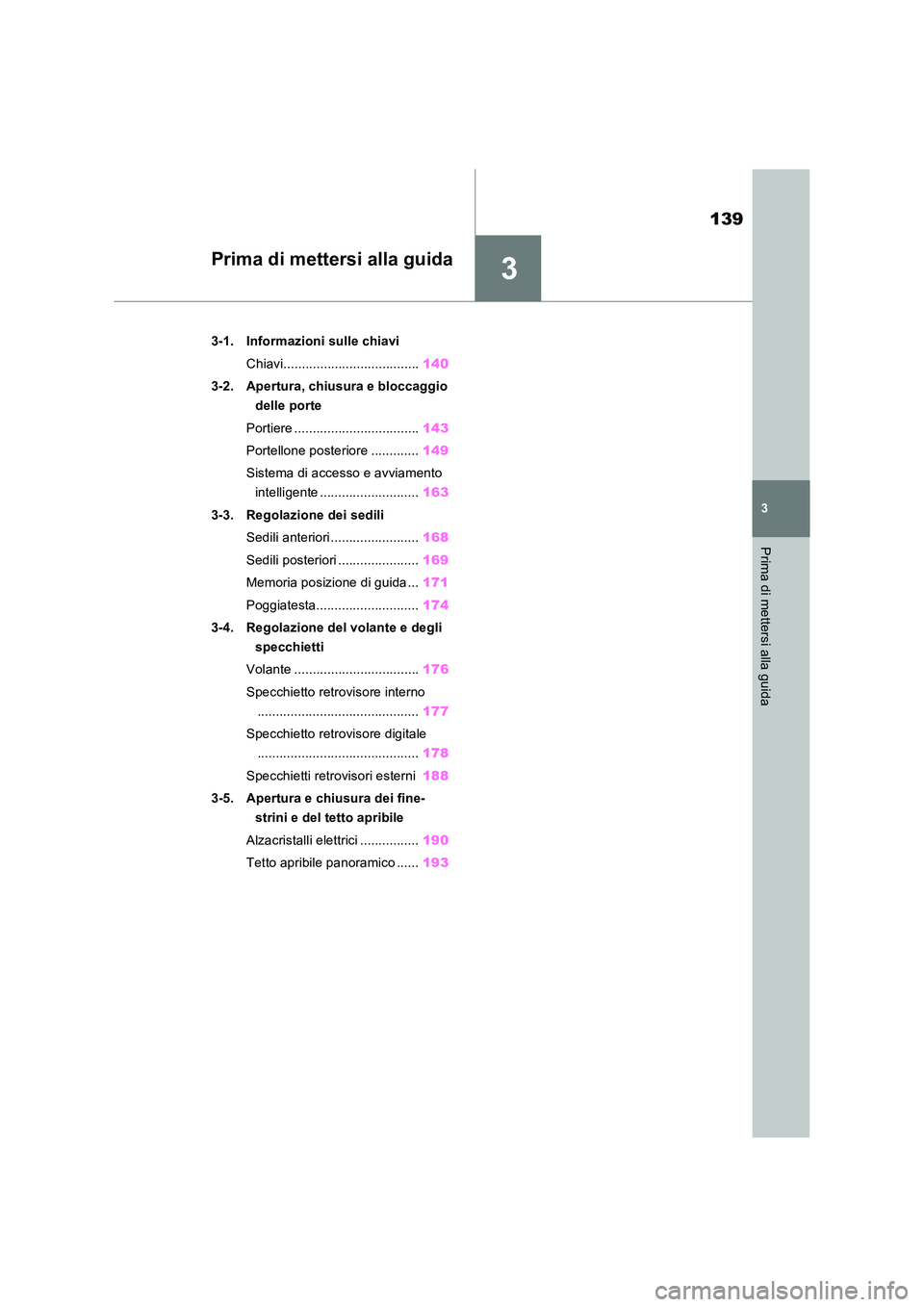

139
3
Prima di mettersi alla guida
Prima di mettersi alla guida
3-1. Informazioni sulle chiavi
Chiavi..................................... 140
3-2. Apertura, chiusura e bloccaggio
delle porte
Portiere .................................. 143
Portellone posteriore ............. 149
Sistema di accesso e avviamento
intelligente ........................... 163
3-3. Regolazione dei sedili
Sedili anteriori ........................ 168
Sedili posteriori ...................... 169
Memoria posizione di guida ... 171
Poggiatesta............................ 174
3-4. Regolazione del volante e degli
specchietti
Volante .................................. 176
Specchietto retrovisore interno
............................................ 177
Specchietto retrovisore digitale
............................................ 178
Specchietti retrovisori esterni 188
3-5. Apertura e chiusura dei fine-
strini e del tetto apribile
Alzacristalli elettrici ................ 190
Tetto apribile panoramico ...... 193

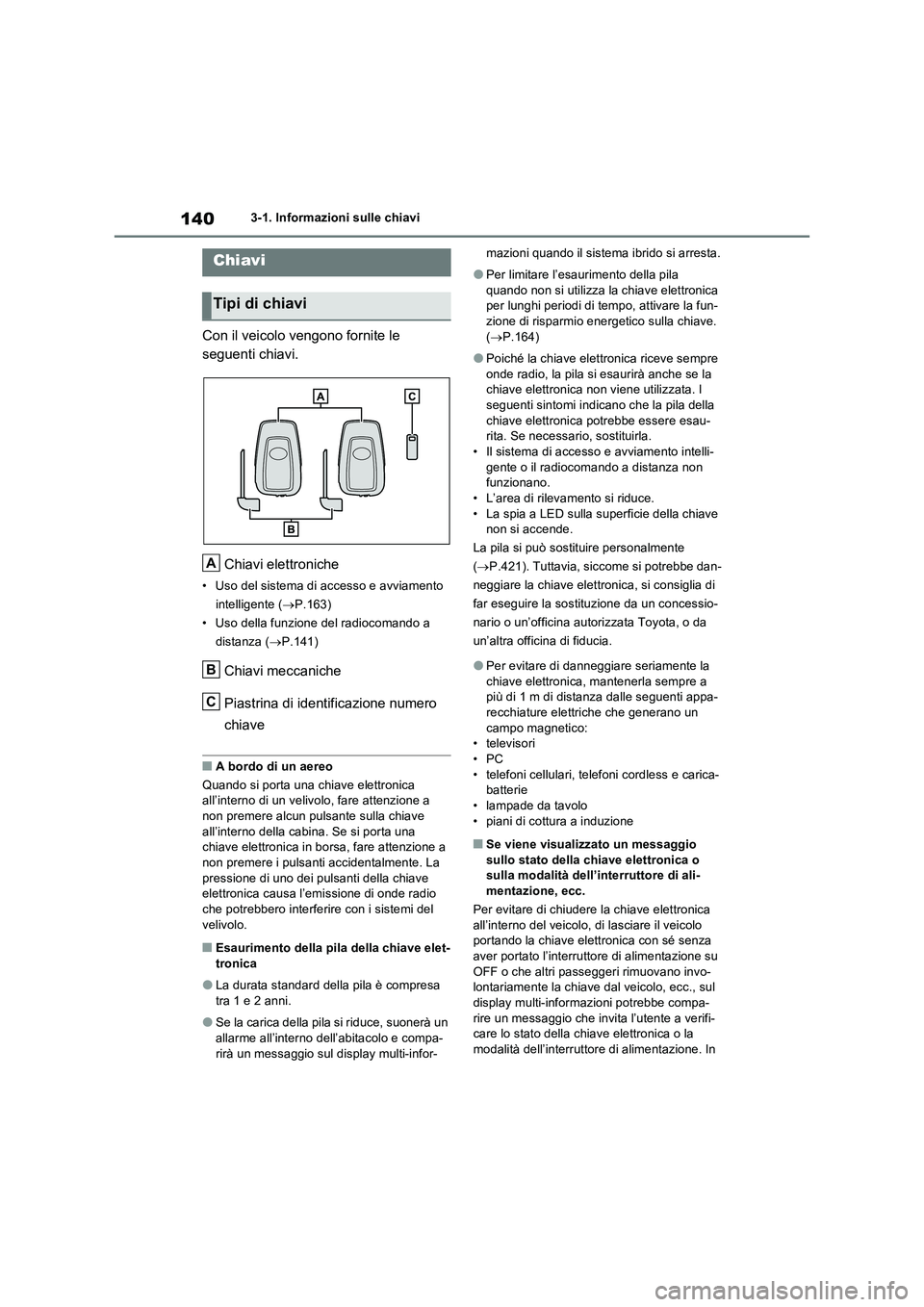

1403-1. Informazioni sulle chiavi
3-1.In formazioni s ulle chiav i
Con il veicolo vengono fornite le
seguenti chiavi.
Chiavi elettroniche
• Uso del sistema di accesso e avviamento
intelligente (P.163)
• Uso della funzione del radiocomando a
distanza (P.141)
Chiavi meccaniche
Piastrina di identificazione numero
chiave
■A bordo di un aereo
Quando si porta una chiave elettronica
all’interno di un velivolo, fare attenzione a
non premere alcun pulsante sulla chiave
all’interno della cabina. Se si porta una
chiave elettronica in borsa, fare attenzione a
non premere i pulsanti accidentalmente. La
pressione di uno dei pulsanti della chiave
elettronica causa l’emissione di onde radio
che potrebbero interferire con i sistemi del
velivolo.
■Esaurimento della pila della chiave elet-
tronica
●La durata standard della pila è compresa
tra 1 e 2 anni.
●Se la carica della pila si riduce, suonerà un
allarme all’interno dell’abitacolo e compa-
rirà un messaggio sul display multi-infor-mazioni quando il sistema ibrido si arresta.
●Per limitare l’esaurimento della pila
quando non si utilizza la chiave elettronica
per lunghi periodi di tempo, attivare la fun-
zione di risparmio energetico sulla chiave.
(P.164)
●Poiché la chiave elettronica riceve sempre
onde radio, la pila si esaurirà anche se la
chiave elettronica non viene utilizzata. I
seguenti sintomi indicano che la pila della
chiave elettronica potrebbe essere esau-
rita. Se necessario, sostituirla.
• Il sistema di accesso e avviamento intelli-
gente o il radiocomando a distanza non
funzionano.
• L’area di rilevamento si riduce.
• La spia a LED sulla superficie della chiave
non si accende.
La pila si può sostituire personalmente
(P.421). Tuttavia, siccome si potrebbe dan-
neggiare la chiave elettronica, si consiglia di
far eseguire la sostituzione da un concessio-
nario o un’officina autorizzata Toyota, o da
un’altra officina di fiducia.
●Per evitare di danneggiare seriamente la
chiave elettronica, mantenerla sempre a
più di 1 m di distanza dalle seguenti appa-
recchiature elettriche che generano un
campo magnetico:
• televisori
•PC
• telefoni cellulari, telefoni cordless e carica-
batterie
• lampade da tavolo
• piani di cottura a induzione
■Se viene visualizzato un messaggio
sullo stato della chiave elettronica o
sulla modalità dell’interruttore di ali-
mentazione, ecc.
Per evitare di chiudere la chiave elettronica
all’interno del veicolo, di lasciare il veicolo
portando la chiave elettronica con sé senza
aver portato l’interruttore di alimentazione su
OFF o che altri passeggeri rimuovano invo-
lontariamente la chiave dal veicolo, ecc., sul
display multi-informazioni potrebbe compa-
rire un messaggio che invita l’utente a verifi-
care lo stato della chiave elettronica o la
modalità dell’interruttore di alimentazione. In
Chiavi
Tipi di chiavi
A
B
C
