2023 TOYOTA RAV4 Manuale duso (in Italian)

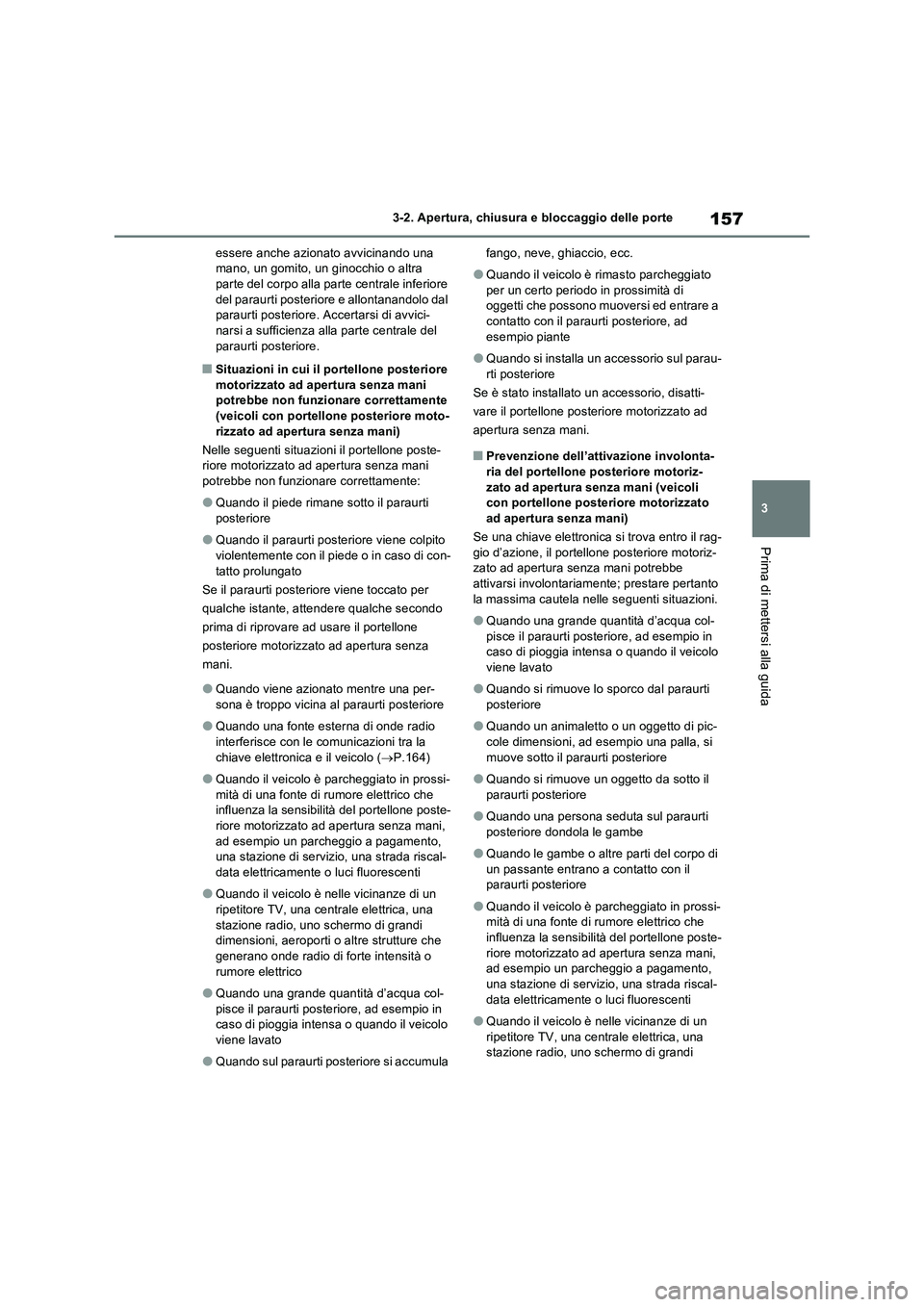

157
3 3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
essere anche azionato avvicinando una
mano, un gomito, un ginocchio o altra
parte del corpo alla parte centrale inferiore
del paraurti posteriore e allontanandolo dal
paraurti posteriore. Accertarsi di avvici-
narsi a sufficienza alla parte centrale del
paraurti posteriore.
■Situazioni in cui il portellone posteriore
motorizzato ad apertura senza mani
potrebbe non funzionare correttamente
(veicoli con portellone posteriore moto-
rizzato ad apertura senza mani)
Nelle seguenti situazioni il portellone poste-
riore motorizzato ad apertura senza mani
potrebbe non funzionare correttamente:
●Quando il piede rimane sotto il paraurti
posteriore
●Quando il paraurti posteriore viene colpito
violentemente con il piede o in caso di con-
tatto prolungato
Se il paraurti posteriore viene toccato per
qualche istante, attendere qualche secondo
prima di riprovare ad usare il portellone
posteriore motorizzato ad apertura senza
mani.
●Quando viene azionato mentre una per-
sona è troppo vicina al paraurti posteriore
●Quando una fonte esterna di onde radio
interferisce con le comunicazioni tra la
chiave elettronica e il veicolo (P.164)
●Quando il veicolo è parcheggiato in prossi-
mità di una fonte di rumore elettrico che
influenza la sensibilità del portellone poste-
riore motorizzato ad apertura senza mani,
ad esempio un parcheggio a pagamento,
una stazione di servizio, una strada riscal-
data elettricamente o luci fluorescenti
●Quando il veicolo è nelle vicinanze di un
ripetitore TV, una centrale elettrica, una
stazione radio, uno schermo di grandi
dimensioni, aeroporti o altre strutture che
generano onde radio di forte intensità o
rumore elettrico
●Quando una grande quantità d’acqua col-
pisce il paraurti posteriore, ad esempio in
caso di pioggia intensa o quando il veicolo
viene lavato
●Quando sul paraurti posteriore si accumula fango, neve, ghiaccio, ecc.
●Quando il veicolo è rimasto parcheggiato
per un certo periodo in prossimità di
oggetti che possono muoversi ed entrare a
contatto con il paraurti posteriore, ad
esempio piante
●Quando si installa un accessorio sul parau-
rti posteriore
Se è stato installato un accessorio, disatti-
vare il portellone posteriore motorizzato ad
apertura senza mani.
■Prevenzione dell’attivazione involonta-
ria del portellone posteriore motoriz-
zato ad apertura senza mani (veicoli
con portellone posteriore motorizzato
ad apertura senza mani)
Se una chiave elettronica si trova entro il rag-
gio d’azione, il portellone posteriore motoriz-
zato ad apertura senza mani potrebbe
attivarsi involontariamente; prestare pertanto
la massima cautela nelle seguenti situazioni.
●Quando una grande quantità d’acqua col-
pisce il paraurti posteriore, ad esempio in
caso di pioggia intensa o quando il veicolo
viene lavato
●Quando si rimuove lo sporco dal paraurti
posteriore
●Quando un animaletto o un oggetto di pic-
cole dimensioni, ad esempio una palla, si
muove sotto il paraurti posteriore
●Quando si rimuove un oggetto da sotto il
paraurti posteriore
●Quando una persona seduta sul paraurti
posteriore dondola le gambe
●Quando le gambe o altre parti del corpo di
un passante entrano a contatto con il
paraurti posteriore
●Quando il veicolo è parcheggiato in prossi-
mità di una fonte di rumore elettrico che
influenza la sensibilità del portellone poste-
riore motorizzato ad apertura senza mani,
ad esempio un parcheggio a pagamento,
una stazione di servizio, una strada riscal-
data elettricamente o luci fluorescenti
●Quando il veicolo è nelle vicinanze di un
ripetitore TV, una centrale elettrica, una
stazione radio, uno schermo di grandi

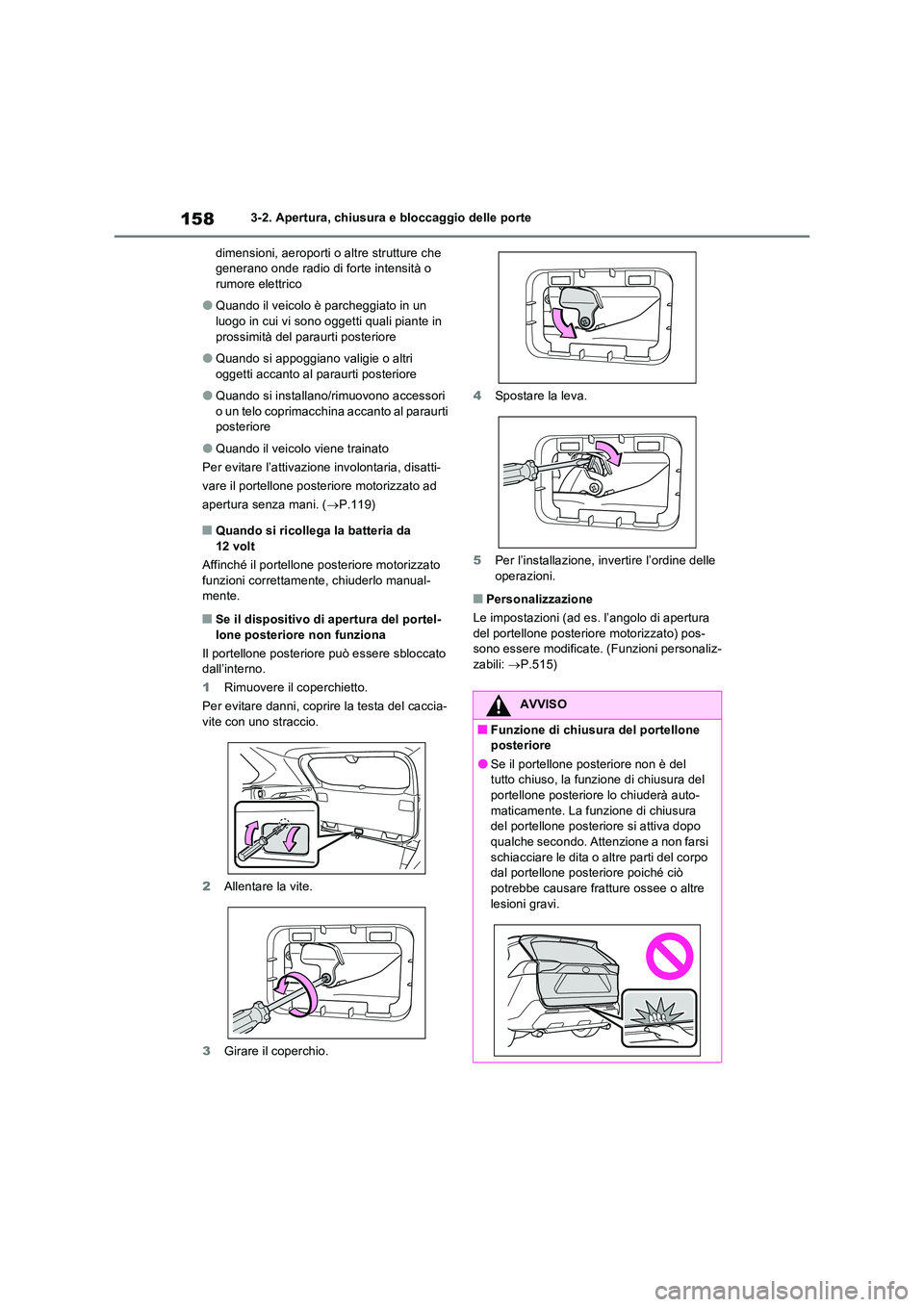

1583-2. Apertura, chiusura e bloccaggio delle porte
dimensioni, aeroporti o altre strutture che generano onde radio di forte intensità o rumore elettrico
●Quando il veicolo è parcheggiato in un luogo in cui vi sono oggetti quali piante in
prossimità del paraurti posteriore
●Quando si appoggiano valigie o altri
oggetti accanto al paraurti posteriore
●Quando si installano/rimuovono accessori
o un telo coprimacchina accanto al paraurti posteriore
●Quando il veicolo viene trainato
Per evitare l’attivazione involontaria, disatti-
vare il portellone posteriore motorizzato ad
apertura senza mani. ( P.119)
■Quando si ricollega la batteria da
12 volt
Affinché il portellone posteriore motorizzato funzioni correttamente, chiuderlo manual-mente.
■Se il dispositivo di apertura del portel-
lone posteriore non funziona
Il portellone posteriore può essere sbloccato dall’interno.
1 Rimuovere il coperchietto.
Per evitare danni, coprire la testa del caccia- vite con uno straccio.
2 Allentare la vite.
3 Girare il coperchio.
4 Spostare la leva.
5 Per l’installazione, invertire l’ordine delle
operazioni.
■Personalizzazione
Le impostazioni (ad es. l’angolo di apertura del portellone posteriore motorizzato) pos-sono essere modificate. (Funzioni personaliz-
zabili: P.515)
AVVISO
■Funzione di chiusura del portellone posteriore
●Se il portellone posteriore non è del tutto chiuso, la funzione di chiusura del portellone posteriore lo chiuderà auto-
maticamente. La funzione di chiusura del portellone posteriore si attiva dopo qualche secondo. Attenzione a non farsi
schiacciare le dita o altre parti del corpo dal portellone posteriore poiché ciò potrebbe causare fratture ossee o altre
lesioni gravi.

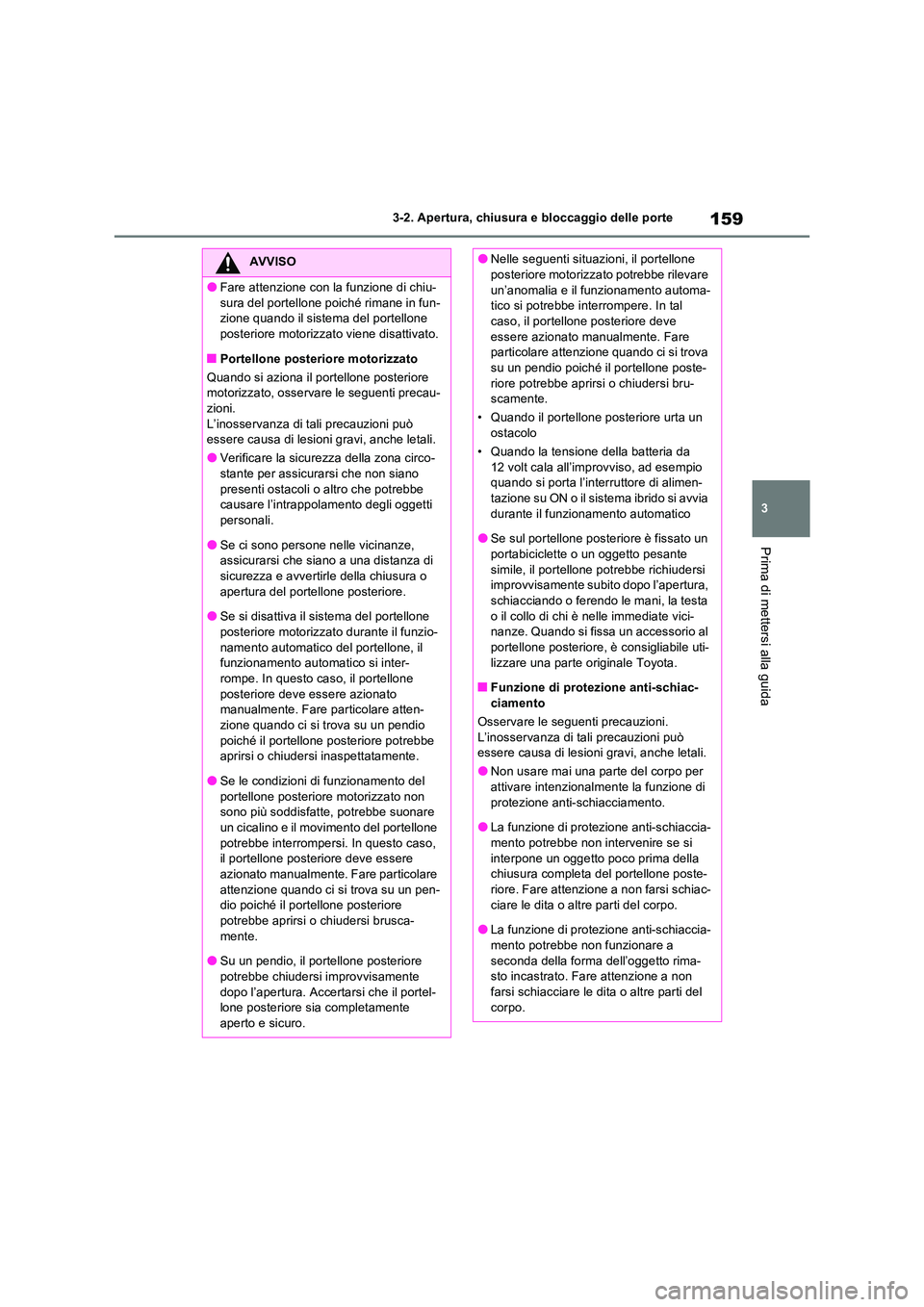

159
3
3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
AVVISO
●Fare attenzione con la funzione di chiu-
sura del portellone poiché rimane in fun- zione quando il sistema del portellone posteriore motorizzato viene disattivato.
■Portellone posteriore motorizzato
Quando si aziona il portellone posteriore motorizzato, osservare le seguenti precau-zioni.
L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
●Verificare la sicurezza della zona circo-stante per assicurarsi che non siano
presenti ostacoli o altro che potrebbe causare l’intrappolamento degli oggetti personali.
●Se ci sono persone nelle vicinanze, assicurarsi che siano a una distanza di sicurezza e avvertirle della chiusura o
apertura del portellone posteriore.
●Se si disattiva il sistema del portellone posteriore motorizzato durante il funzio-
namento automatico del portellone, il funzionamento automatico si inter-rompe. In questo caso, il portellone
posteriore deve essere azionato manualmente. Fare particolare atten-
zione quando ci si trova su un pendio poiché il portellone posteriore potrebbe aprirsi o chiudersi inaspettatamente.
●Se le condizioni di funzionamento del portellone posteriore motorizzato non sono più soddisfatte, potrebbe suonare
un cicalino e il movimento del portellone potrebbe interrompersi. In questo caso, il portellone posteriore deve essere
azionato manualmente. Fare particolare attenzione quando ci si trova su un pen-dio poiché il portellone posteriore
potrebbe aprirsi o chiudersi brusca- mente.
●Su un pendio, il portellone posteriore
potrebbe chiudersi improvvisamente dopo l’apertura. Accertarsi che il portel-lone posteriore sia completamente
aperto e sicuro.
●Nelle seguenti situazioni, il portellone posteriore motorizzato potrebbe rilevare
un’anomalia e il funzionamento automa- tico si potrebbe interrompere. In tal caso, il portellone posteriore deve
essere azionato manualmente. Fare particolare attenzione quando ci si trova su un pendio poiché il portellone poste-
riore potrebbe aprirsi o chiudersi bru- scamente.
• Quando il portellone posteriore urta un ostacolo
• Quando la tensione della batteria da
12 volt cala all’improvviso, ad esempio quando si porta l’interruttore di alimen-tazione su ON o il sistema ibrido si avvia
durante il funzionamento automatico
●Se sul portellone posteriore è fissato un portabiciclette o un oggetto pesante
simile, il portellone potrebbe richiudersi improvvisamente subito dopo l’apertura, schiacciando o ferendo le mani, la testa
o il collo di chi è nelle immediate vici- nanze. Quando si fissa un accessorio al portellone posteriore, è consigliabile uti-
lizzare una parte originale Toyota.
■Funzione di protezione anti-schiac- ciamento
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
●Non usare mai una parte del corpo per attivare intenzionalmente la funzione di
protezione anti-schiacciamento.
●La funzione di protezione anti-schiaccia- mento potrebbe non intervenire se si
interpone un oggetto poco prima della chiusura completa del portellone poste-riore. Fare attenzione a non farsi schiac-
ciare le dita o altre parti del corpo.
●La funzione di protezione anti-schiaccia- mento potrebbe non funzionare a
seconda della forma dell’oggetto rima- sto incastrato. Fare attenzione a non farsi schiacciare le dita o altre parti del
corpo.

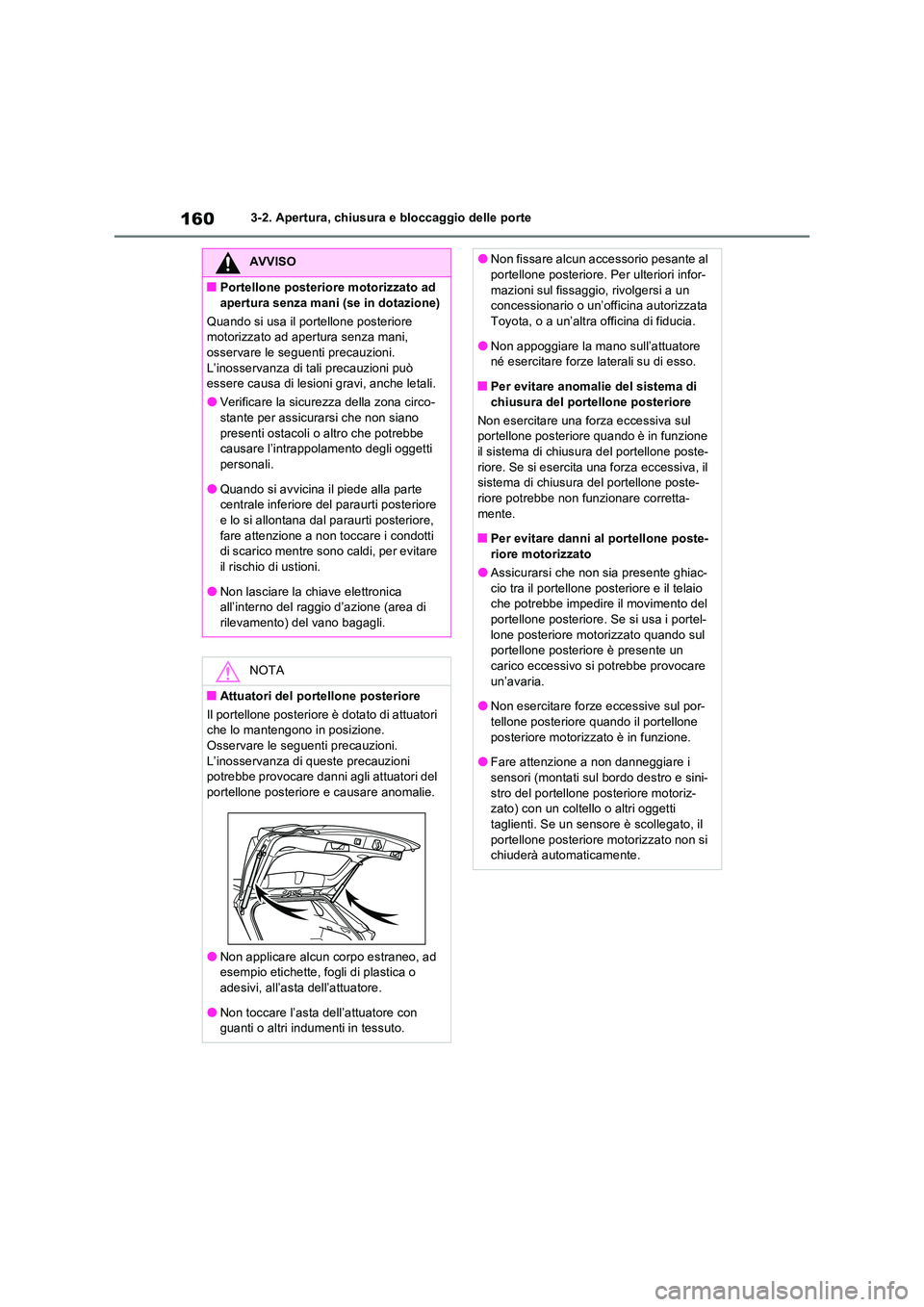

1603-2. Apertura, chiusura e bloccaggio delle porte
AVVISO
■Portellone posteriore motorizzato ad
apertura senza mani (se in dotazione)
Quando si usa il portellone posteriore motorizzato ad apertura senza mani, osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
●Verificare la sicurezza della zona circo-stante per assicurarsi che non siano
presenti ostacoli o altro che potrebbe causare l’intrappolamento degli oggetti personali.
●Quando si avvicina il piede alla parte centrale inferiore del paraurti posteriore e lo si allontana dal paraurti posteriore,
fare attenzione a non toccare i condotti di scarico mentre s ono caldi, per evitare il rischio di ustioni.
●Non lasciare la chiave elettronica all’interno del raggio d’azione (area di rilevamento) del vano bagagli.
NOTA
■Attuatori del portellone posteriore
Il portellone posteriore è dotato di attuatori che lo mantengono in posizione.Osservare le seguenti precauzioni.
L’inosservanza di queste precauzioni potrebbe provocare danni agli attuatori del portellone posteriore e causare anomalie.
●Non applicare alcun corpo estraneo, ad esempio etichette, fogli di plastica o
adesivi, all’asta dell’attuatore.
●Non toccare l’asta dell’attuatore con guanti o altri indumenti in tessuto.
●Non fissare alcun accessorio pesante al portellone posteriore. Per ulteriori infor-
mazioni sul fissaggio, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
●Non appoggiare la mano sull’attuatore né esercitare forze laterali su di esso.
■Per evitare anomalie del sistema di
chiusura del portellone posteriore
Non esercitare una forza eccessiva sul portellone posteriore quando è in funzione il sistema di chiusura del portellone poste-
riore. Se si esercita una forza eccessiva, il sistema di chiusura del portellone poste-riore potrebbe non funzionare corretta-
mente.
■Per evitare danni al portellone poste- riore motorizzato
●Assicurarsi che non sia presente ghiac-
cio tra il portellone posteriore e il telaio che potrebbe impedire il movimento del portellone posteriore. Se si usa i portel-
lone posteriore motorizzato quando sul portellone posteriore è presente un carico eccessivo si potrebbe provocare
un’avaria.
●Non esercitare forze eccessive sul por- tellone posteriore quando il portellone
posteriore motorizzato è in funzione.
●Fare attenzione a non danneggiare i sensori (montati sul bordo destro e sini-
stro del portellone posteriore motoriz- zato) con un coltello o altri oggetti taglienti. Se un sensore è scollegato, il
portellone posteriore motorizzato non si chiuderà automaticamente.

161
3
3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida

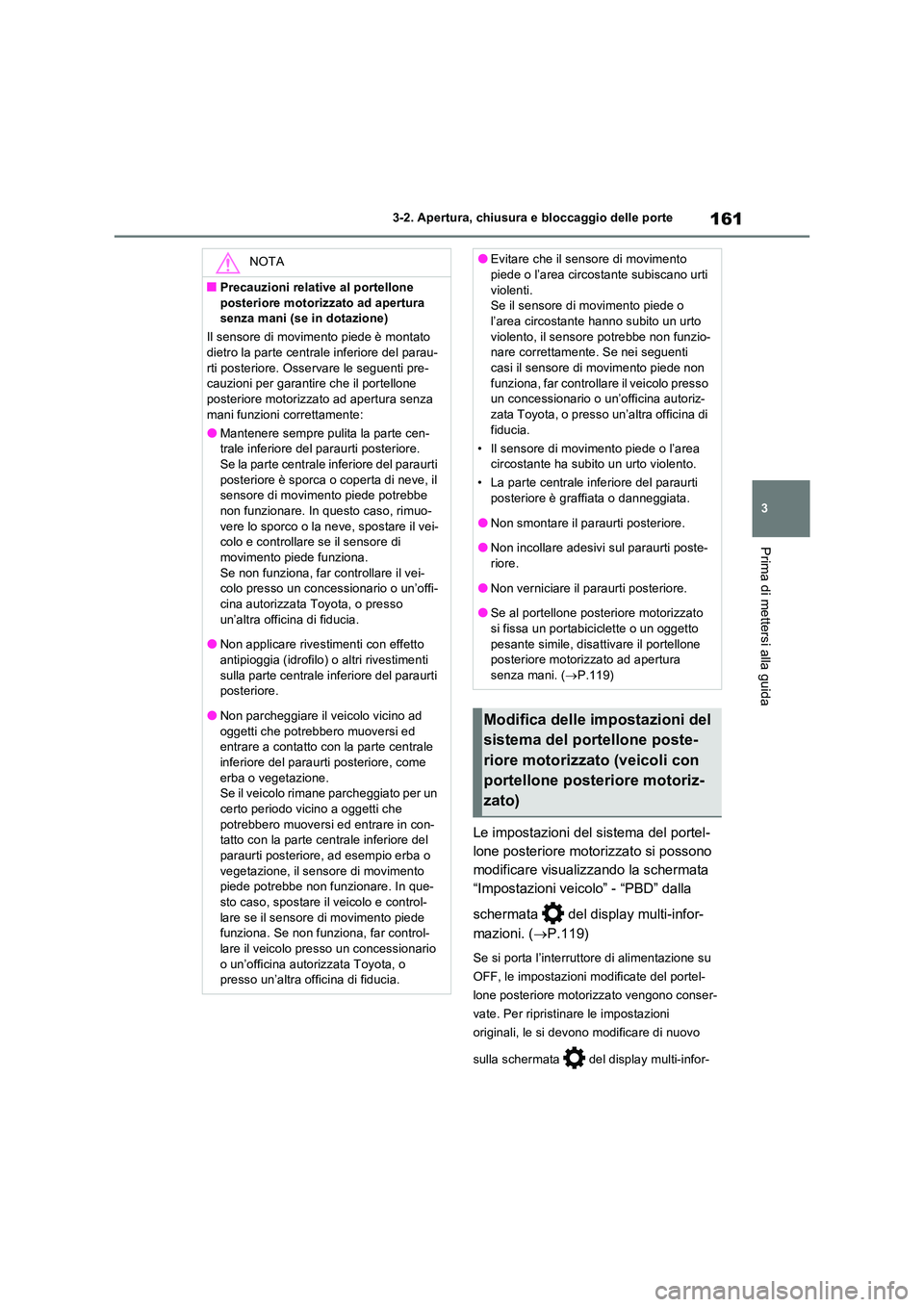

Le impostazioni del sistema del portel-
lone posteriore motorizzato si possono
modificare visualizzando la schermata
“Impostazioni veicolo” - “PBD” dalla
schermata del display multi-infor-
mazioni. ( P.119)
Se si porta l’interruttore di alimentazione su
OFF, le impostazioni modificate del portel-
lone posteriore motorizzato vengono conser-
vate. Per ripristinare le impostazioni
originali, le si devono modificare di nuovo
sulla schermata del display multi-infor-
NOTA
■Precauzioni relative al portellone
posteriore motorizzato ad apertura senza mani (se in dotazione)
Il sensore di movimento piede è montato dietro la parte centrale inferiore del parau-
rti posteriore. Osservare le seguenti pre- cauzioni per garantir e che il portellone posteriore motorizzato ad apertura senza
mani funzioni correttamente:
●Mantenere sempre pulita la parte cen- trale inferiore del paraurti posteriore.Se la parte centrale inferiore del paraurti
posteriore è sporca o coperta di neve, il sensore di movimento piede potrebbe non funzionare. In questo caso, rimuo-
vere lo sporco o la neve, spostare il vei- colo e controllare se il sensore di movimento piede funziona.
Se non funziona, far controllare il vei- colo presso un concessionario o un’offi-cina autorizzata Toyota, o presso
un’altra officina di fiducia.
●Non applicare rivestimenti con effetto antipioggia (idrofilo) o altri rivestimenti
sulla parte centrale inferiore del paraurti posteriore.
●Non parcheggiare il veicolo vicino ad oggetti che potrebbero muoversi ed entrare a contatto con la parte centrale
inferiore del paraurti posteriore, come erba o vegetazione.Se il veicolo rimane parcheggiato per un
certo periodo vicino a oggetti che potrebbero muoversi ed entrare in con-tatto con la parte centrale inferiore del
paraurti posteriore, ad esempio erba o vegetazione, il sensore di movimento piede potrebbe non funzionare. In que-
sto caso, spostare il veicolo e control- lare se il sensore di movimento piede funziona. Se non funziona, far control-
lare il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
●Evitare che il sensore di movimento piede o l’area circostante subiscano urti
violenti. Se il sensore di movimento piede o l’area circostante hanno subito un urto
violento, il sensore potrebbe non funzio- nare correttamente. Se nei seguenti casi il sensore di movimento piede non
funziona, far controllare il veicolo presso un concessionario o un’officina autoriz-zata Toyota, o presso un’altra officina di
fiducia.
• Il sensore di movimento piede o l’area circostante ha subito un urto violento.
• La parte centrale inferiore del paraurti posteriore è graffiata o danneggiata.
●Non smontare il paraurti posteriore.
●Non incollare adesivi sul paraurti poste-riore.
●Non verniciare il paraurti posteriore.
●Se al portellone posteriore motorizzato si fissa un portabiciclette o un oggetto
pesante simile, disattivare il portellone posteriore motorizzato ad apertura senza mani. ( P.119)
Modifica delle impostazioni del
sistema del portellone poste-
riore motorizzato (veicoli con
portellone posteriore motoriz-
zato)

1623-2. Apertura, chiusura e bloccaggio delle porte
mazioni.
È possibile regolare la posizione di
apertura del portellone posteriore moto-
rizzato.
1Arrestare il portellone posteriore
nella posizione desiderata.
(P.153)
2Mantenere premuto l’interruttore del
portellone posteriore motorizzato
sul portellone per circa 2 secondi.
Al termine delle impostazioni, il cicalino
suona 4 volte.
Alla successiva apertura del portellone
posteriore, quest’ultimo si arresta in questa
posizione.
■Annullamento della posizione di aper-
tura modificata del portellone poste-
riore
Mantenere premuto l’interruttore del portel-
lone posteriore motorizzato sul portellone per
circa 7 secondi.
Dopo che i cicalino ha suonato 4 volte, suo-
nerà altre due volte. Alla successiva apertura
del portellone posteriore motorizzato,
quest’ultimo si arresta nella posizione inizial-
mente impostata.
■Personalizzazione
La posizione di apertura può essere impo-
stata con il display multi-informazioni.
(P.119)
La priorità per la posizione di arresto viene
assegnata all’ultima posizione impostata tra-
mite l’interruttore del portellone posteriore
motorizzato sul portellone o il display multi-
informazioni.
Regolazione della posizione di
apertura del portellone poste-
riore (veicoli con portellone
posteriore motorizzato)

163
3
3-2. Apertura, chiusura e bloccaggio delle porte

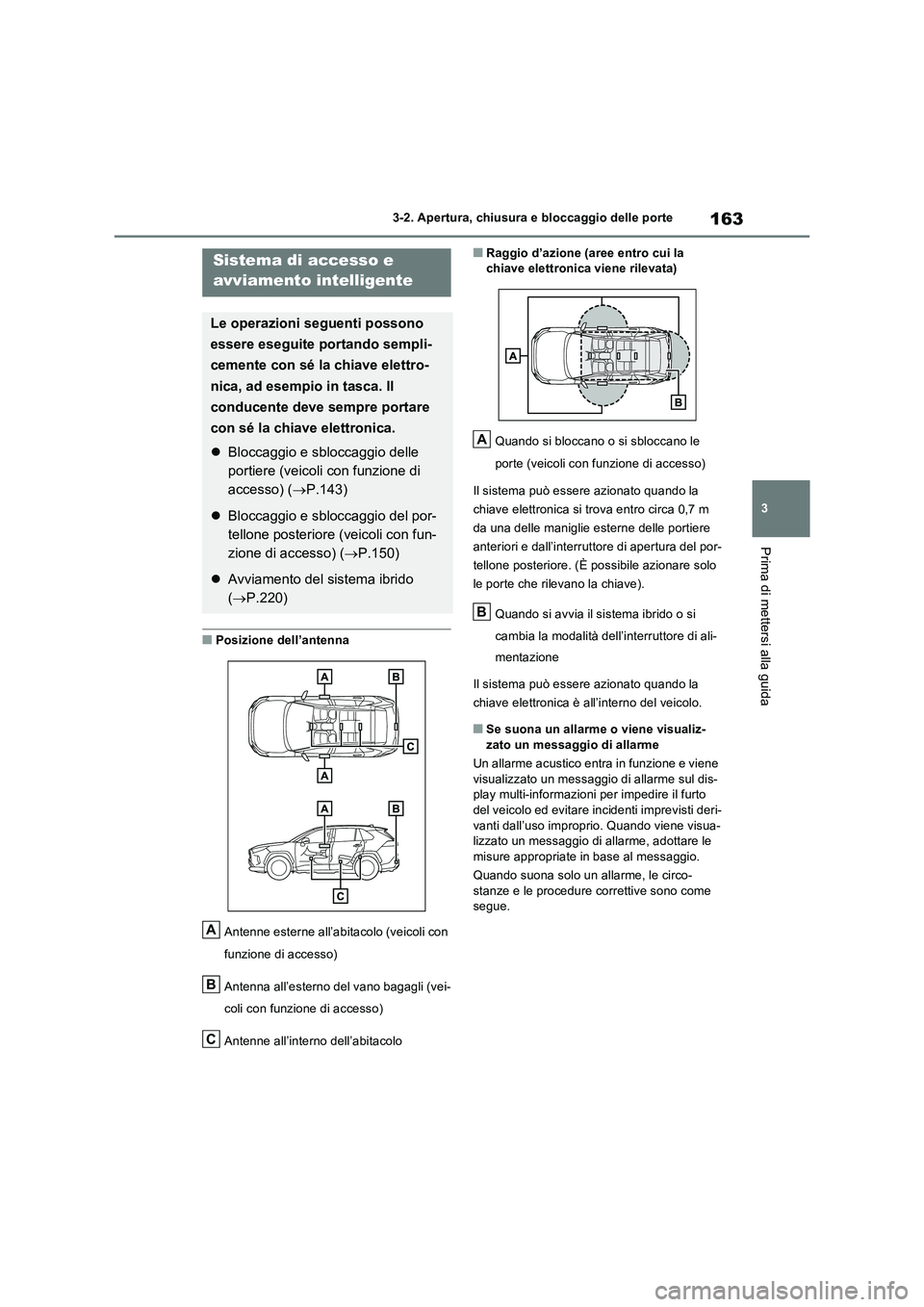

Prima di mettersi alla guida
■Posizione dell’antenna
Antenne esterne all’abitacolo (veicoli con
funzione di accesso)
Antenna all’esterno del vano bagagli (vei-
coli con funzione di accesso)
Antenne all’interno dell’abitacolo
■Raggio d’azione (aree entro cui la chiave elettronica viene rilevata)
Quando si bloccano o si sbloccano le
porte (veicoli con funzione di accesso)
Il sistema può essere azionato quando la
chiave elettronica si trova entro circa 0,7 m
da una delle maniglie esterne delle portiere
anteriori e dall’interruttore di apertura del por-
tellone posteriore. (È possibile azionare solo
le porte che rilevano la chiave).
Quando si avvia il sistema ibrido o si
cambia la modalità dell’interruttore di ali-
mentazione
Il sistema può essere azionato quando la
chiave elettronica è all’interno del veicolo.
■Se suona un allarme o viene visualiz- zato un messaggio di allarme
Un allarme acustico entra in funzione e viene
visualizzato un messaggio di allarme sul dis- play multi-informazioni per impedire il furto del veicolo ed evitare in cidenti imprevisti deri-
vanti dall’uso improprio. Quando viene visua- lizzato un messaggio di allarme, adottare le misure appropriate in base al messaggio.
Quando suona solo un allarme, le circo-
stanze e le procedure correttive sono come segue.
Sistema di accesso e
avviamento intelligente
Le operazioni seguenti possono
essere eseguite portando sempli-
cemente con sé la chiave elettro-
nica, ad esempio in tasca. Il
conducente deve sempre portare
con sé la chiave elettronica.
 Bloccaggio e sbloccaggio delle
portiere (veicoli con funzione di
accesso) ( P.143)
Bloccaggio e sbloccaggio del por-
tellone posteriore (veicoli con fun-
zione di accesso) ( P.150)
Avviamento del sistema ibrido
( P.220)
A
B
C
A
B

1643-2. Apertura, chiusura e bloccaggio delle porte

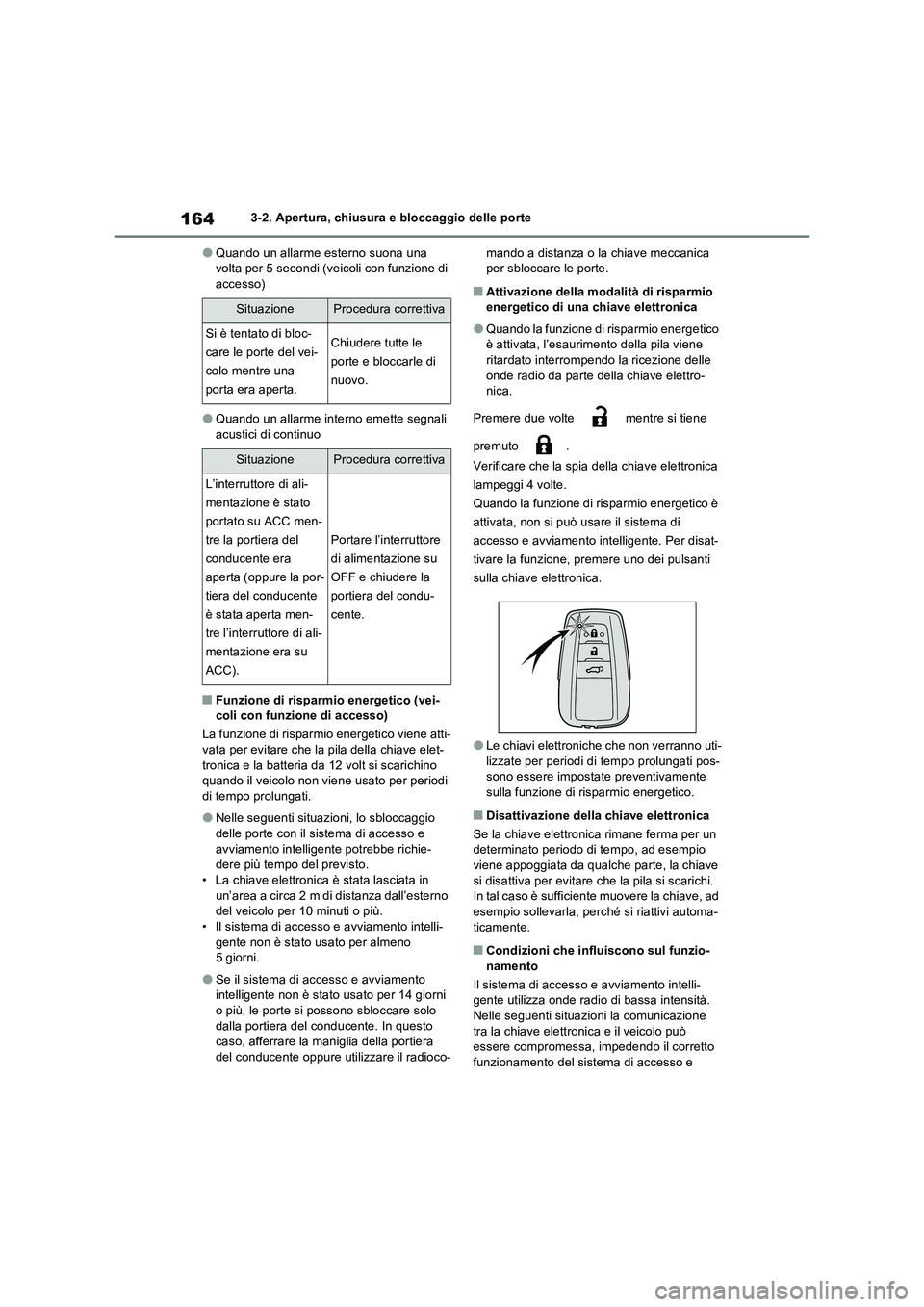

●Quando un allarme esterno suona una volta per 5 secondi (veicoli con funzione di accesso)
●Quando un allarme interno emette segnali
acustici di continuo
■Funzione di risparmio energetico (vei- coli con funzione di accesso)
La funzione di risparmio energetico viene atti- vata per evitare che la pila della chiave elet-
tronica e la batteria da 12 volt si scarichino quando il veicolo non viene usato per periodi di tempo prolungati.
●Nelle seguenti situazioni, lo sbloccaggio delle porte con il sistema di accesso e
avviamento intelligente potrebbe richie- dere più tempo del previsto.• La chiave elettronica è stata lasciata in
un’area a circa 2 m di distanza dall’esterno del veicolo per 10 minuti o più.• Il sistema di accesso e avviamento intelli-
gente non è stato usato per almeno 5 giorni.
●Se il sistema di accesso e avviamento intelligente non è stato usato per 14 giorni o più, le porte si possono sbloccare solo
dalla portiera del conducente. In questo caso, afferrare la maniglia della portiera del conducente oppure utilizzare il radioco-
mando a distanza o la chiave meccanica per sbloccare le porte.
■Attivazione della modalità di risparmio energetico di una chiave elettronica
●Quando la funzione di risparmio energetico è attivata, l’esaurimento della pila viene
ritardato interrompendo la ricezione delle onde radio da parte della chiave elettro-nica.
Premere due volte mentre si tiene
premuto .
Verificare che la spia della chiave elettronica
lampeggi 4 volte.
Quando la funzione di risparmio energetico è
attivata, non si può usare il sistema di
accesso e avviamento intelligente. Per disat-
tivare la funzione, premere uno dei pulsanti
sulla chiave elettronica.
●Le chiavi elettroniche che non verranno uti- lizzate per periodi di tempo prolungati pos-sono essere impostate preventivamente
sulla funzione di risparmio energetico.
■Disattivazione della chiave elettronica
Se la chiave elettronica rimane ferma per un determinato periodo di tempo, ad esempio viene appoggiata da qualche parte, la chiave
si disattiva per evitare che la pila si scarichi. In tal caso è sufficiente muovere la chiave, ad esempio sollevarla, perché si riattivi automa-
ticamente.
■Condizioni che influiscono sul funzio- namento
Il sistema di accesso e avviamento intelli- gente utilizza onde radio di bassa intensità.
Nelle seguenti situazioni la comunicazione tra la chiave elettronica e il veicolo può essere compromessa, impedendo il corretto
funzionamento del sistema di accesso e
SituazioneProcedura correttiva
Si è tentato di bloc-
care le porte del vei-
colo mentre una
porta era aperta.
Chiudere tutte le
porte e bloccarle di
nuovo.
SituazioneProcedura correttiva
L’interruttore di ali-
mentazione è stato
portato su ACC men-
tre la portiera del
conducente era
aperta (oppure la por-
tiera del conducente
è stata aperta men-
tre l’interruttore di ali-
mentazione era su
ACC).
Portare l’interruttore
di alimentazione su
OFF e chiudere la
portiera del condu-
cente.
