2023 TOYOTA RAV4 Manuale duso (in Italian)

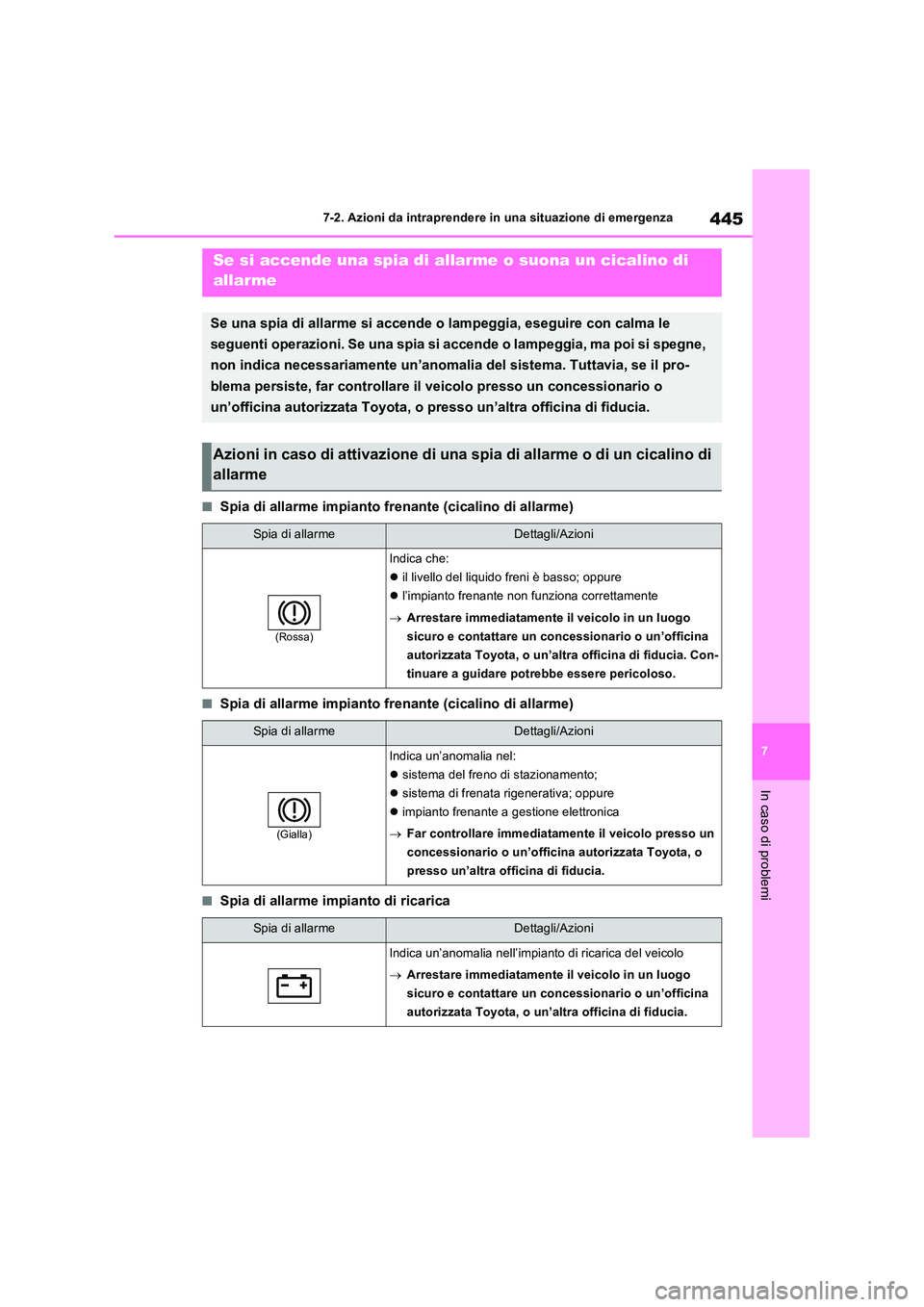

445
7
7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
■Spia di allarme impianto frenante (cicalino di allarme)
■Spia di allarme impianto frenante (cicalino di allarme)
■Spia di allarme impianto di ricarica
Se si accende una spia di allarme o suona un cicalino di
allarme
Se una spia di allarme si accende o lampeggia, eseguire con calma le
seguenti operazioni. Se una spia si accende o lampeggia, ma poi si spegne,
non indica necessariamente un’anomalia del sistema. Tuttavia, se il pro-
blema persiste, far controllare il veicolo presso un concessionario o
un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
Azioni in caso di attivazione di una spia di allarme o di un cicalino di
allarme
Spia di allarmeDettagli/Azioni
(Rossa)
Indica che:
 il livello del liquido freni è basso; oppure
 l’impianto frenante non funziona correttamente
 Arrestare immediatamente il veicolo in un luogo
sicuro e contattare un concessionario o un’officina
autorizzata Toyota, o un’altra officina di fiducia. Con-
tinuare a guidare potrebbe essere pericoloso.
Spia di allarmeDettagli/Azioni
(Gialla)
Indica un’anomalia nel:
 sistema del freno di stazionamento;
 sistema di frenata rigenerativa; oppure
 impianto frenante a gestione elettronica
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Spia di allarmeDettagli/Azioni
Indica un’anomalia nell’impianto di ricarica del veicolo
 Arrestare immediatamente il veicolo in un luogo
sicuro e contattare un concessionario o un’officina
autorizzata Toyota, o un’altra officina di fiducia.

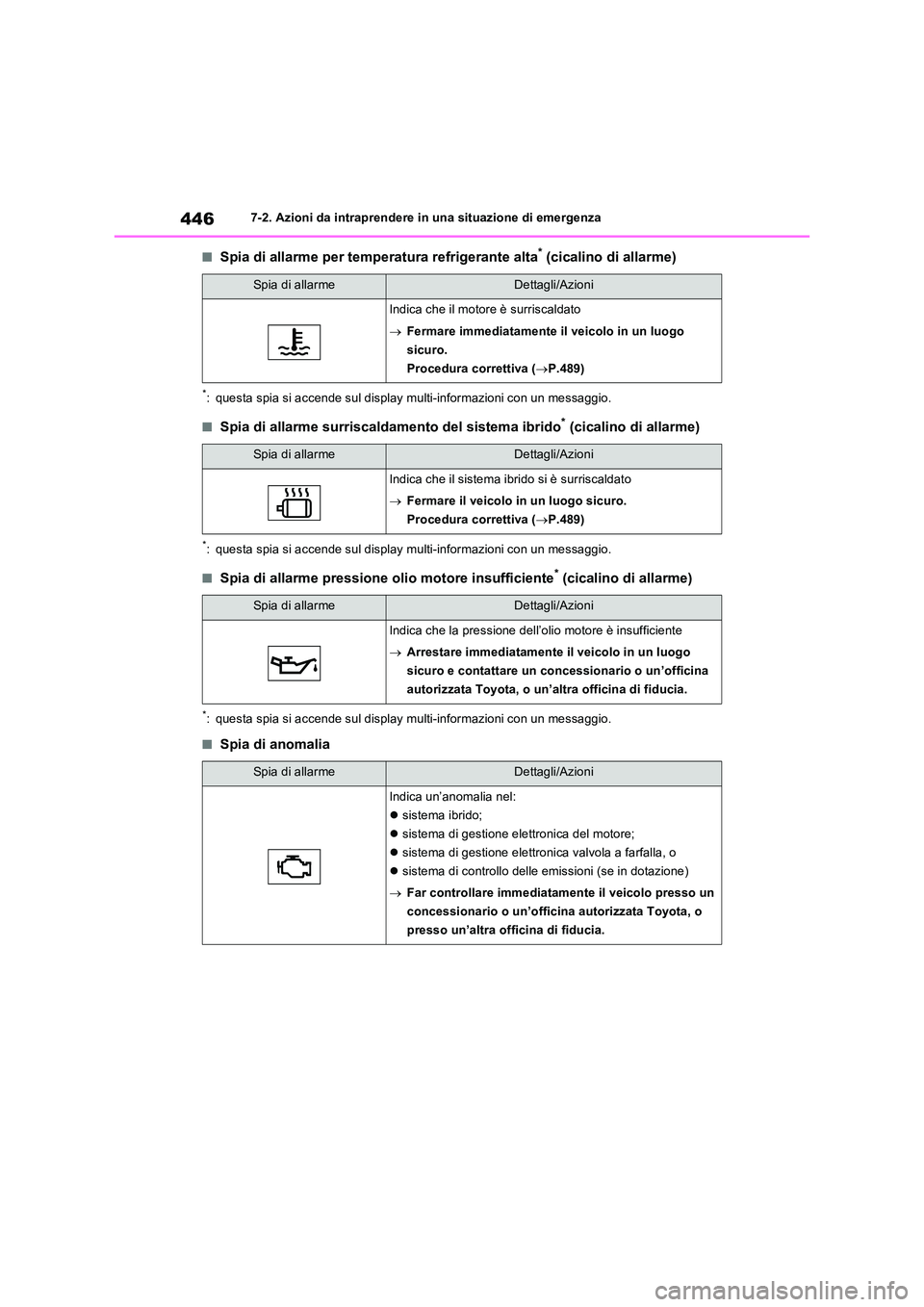

4467-2. Azioni da intraprendere in una situazione di emergenza
■Spia di allarme per temperatura refrigerante alta* (cicalino di allarme)
*: questa spia si accende sul display multi-informazioni con un messaggio.
■Spia di allarme surriscaldamento del sistema ibrido* (cicalino di allarme)
*: questa spia si accende sul display multi-informazioni con un messaggio.
■Spia di allarme pressione olio motore insufficiente* (cicalino di allarme)
*: questa spia si accende sul display multi-informazioni con un messaggio.
■Spia di anomalia
Spia di allarmeDettagli/Azioni
Indica che il motore è surriscaldato
 Fermare immediatamente il veicolo in un luogo
sicuro.
Procedura correttiva ( P.489)
Spia di allarmeDettagli/Azioni
Indica che il sistema ibrido si è surriscaldato
 Fermare il veicolo in un luogo sicuro.
Procedura correttiva ( P.489)
Spia di allarmeDettagli/Azioni
Indica che la pressione dell’olio motore è insufficiente
 Arrestare immediatamente il veicolo in un luogo
sicuro e contattare un concessionario o un’officina
autorizzata Toyota, o un’altra officina di fiducia.
Spia di allarmeDettagli/Azioni
Indica un’anomalia nel:
 sistema ibrido;
 sistema di gestione elettronica del motore;
 sistema di gestione elettronica valvola a farfalla, o
 sistema di controllo delle emissioni (se in dotazione)
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.

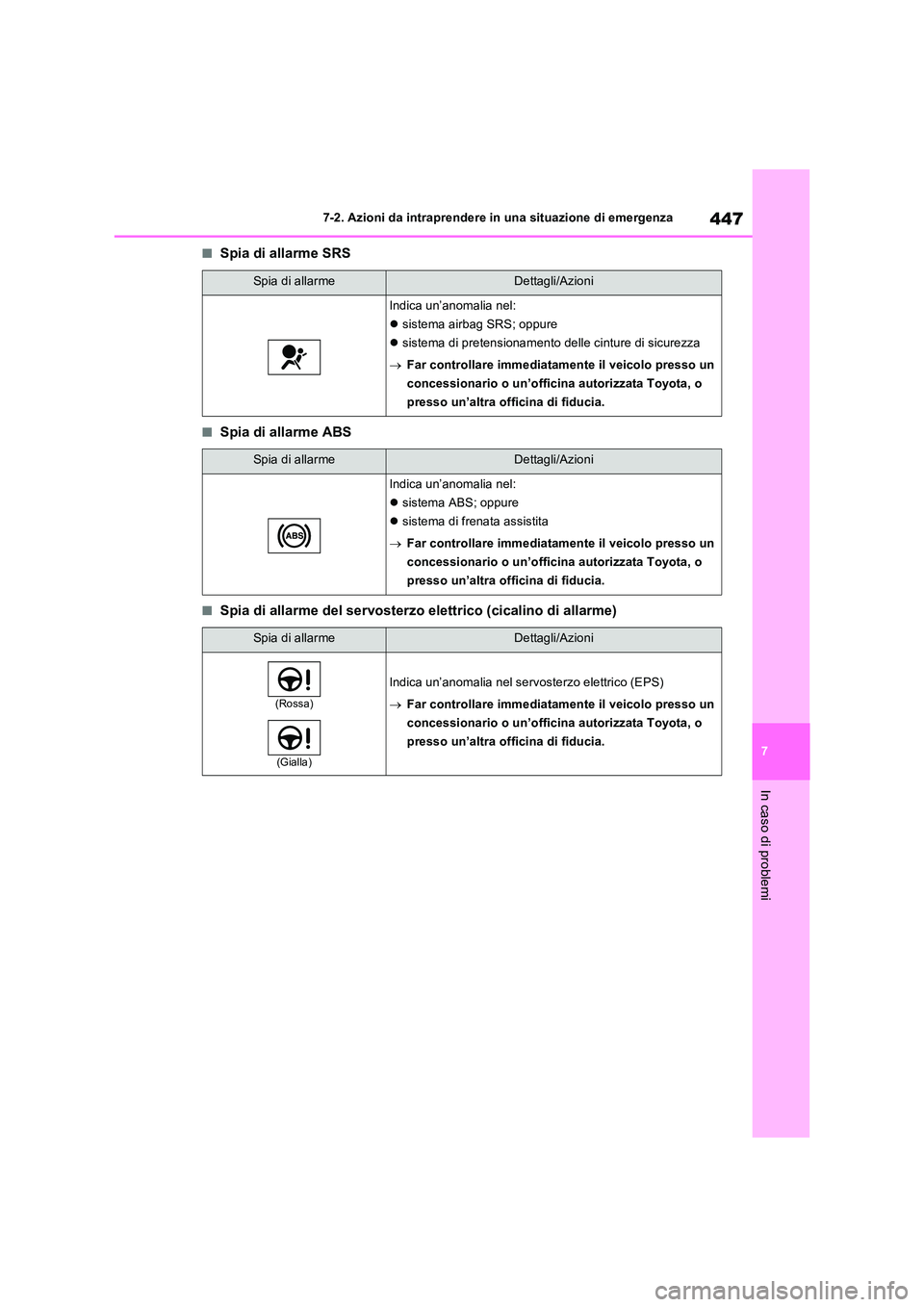

447
7
7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
■Spia di allarme SRS
■Spia di allarme ABS
■Spia di allarme del servosterzo elettrico (cicalino di allarme)
Spia di allarmeDettagli/Azioni
Indica un’anomalia nel:
 sistema airbag SRS; oppure
 sistema di pretensionamento delle cinture di sicurezza
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Spia di allarmeDettagli/Azioni
Indica un’anomalia nel:
 sistema ABS; oppure
 sistema di frenata assistita
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Spia di allarmeDettagli/Azioni
(Rossa)
(Gialla)
Indica un’anomalia nel servosterzo elettrico (EPS)
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.

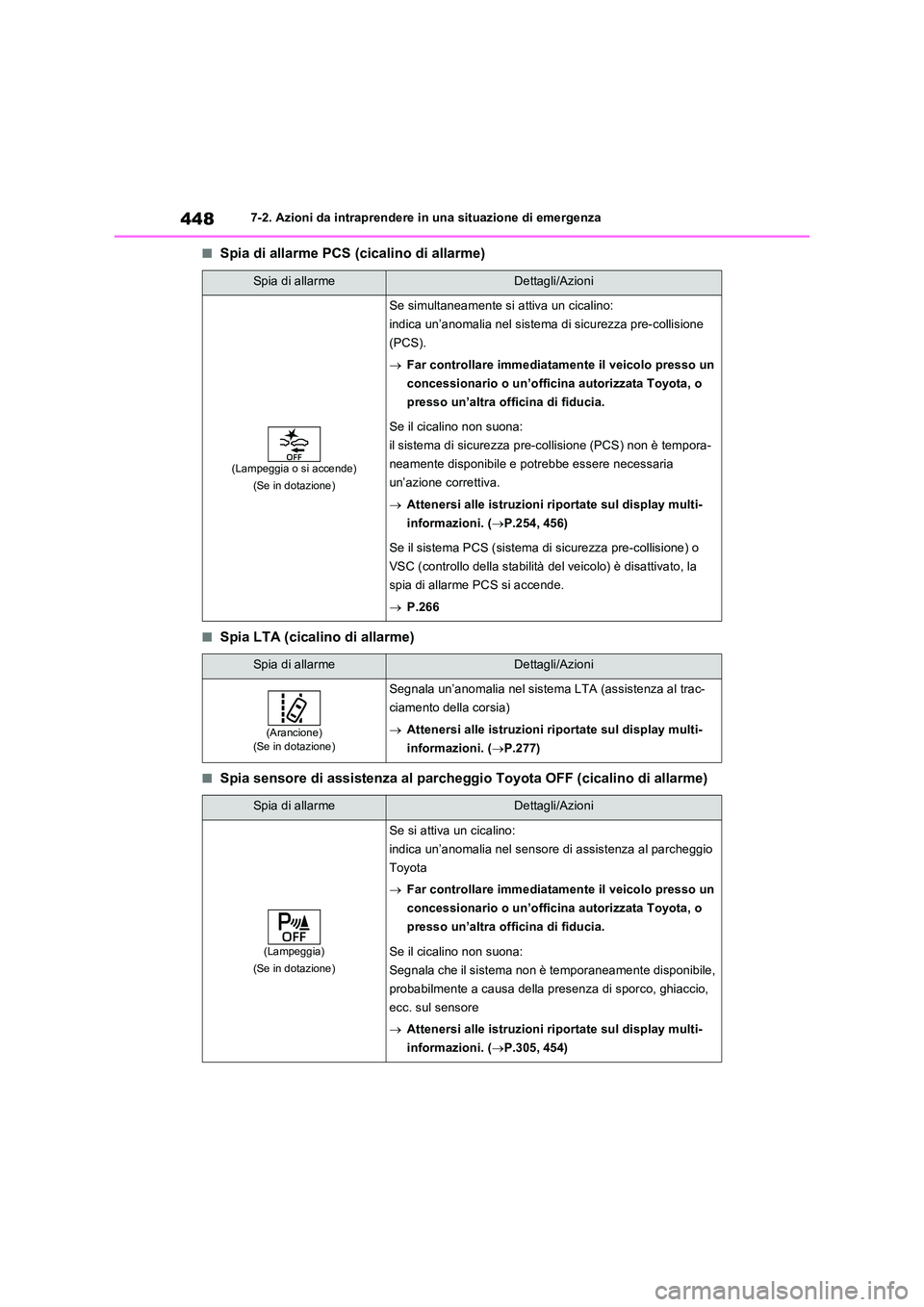

4487-2. Azioni da intraprendere in una situazione di emergenza
■Spia di allarme PCS (cicalino di allarme)
■Spia LTA (cicalino di allarme)
■Spia sensore di assistenza al parcheggio Toyota OFF (cicalino di allarme)
Spia di allarmeDettagli/Azioni
(Lampeggia o si accende)
(Se in dotazione)
Se simultaneamente si attiva un cicalino:
indica un’anomalia nel sistema di sicurezza pre-collisione
(PCS).
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Se il cicalino non suona:
il sistema di sicurezza pre-collisione (PCS) non è tempora-
neamente disponibile e potrebbe essere necessaria
un’azione correttiva.
 Attenersi alle istruzioni riportate sul display multi-
informazioni. ( P.254, 456)
Se il sistema PCS (sistema di sicurezza pre-collisione) o
VSC (controllo della stabilità del veicolo) è disattivato, la
spia di allarme PCS si accende.
 P.266
Spia di allarmeDettagli/Azioni
(Arancione) (Se in dotazione)
Segnala un’anomalia nel sistema LTA (assistenza al trac-
ciamento della corsia)
 Attenersi alle istruzioni riportate sul display multi-
informazioni. ( P.277)
Spia di allarmeDettagli/Azioni
(Lampeggia)
(Se in dotazione)
Se si attiva un cicalino:
indica un’anomalia nel sensore di assistenza al parcheggio
Toyota
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Se il cicalino non suona:
Segnala che il sistema non è temporaneamente disponibile,
probabilmente a causa della pres enza di sporco, ghiaccio,
ecc. sul sensore
 Attenersi alle istruzioni riportate sul display multi-
informazioni. ( P.305, 454)

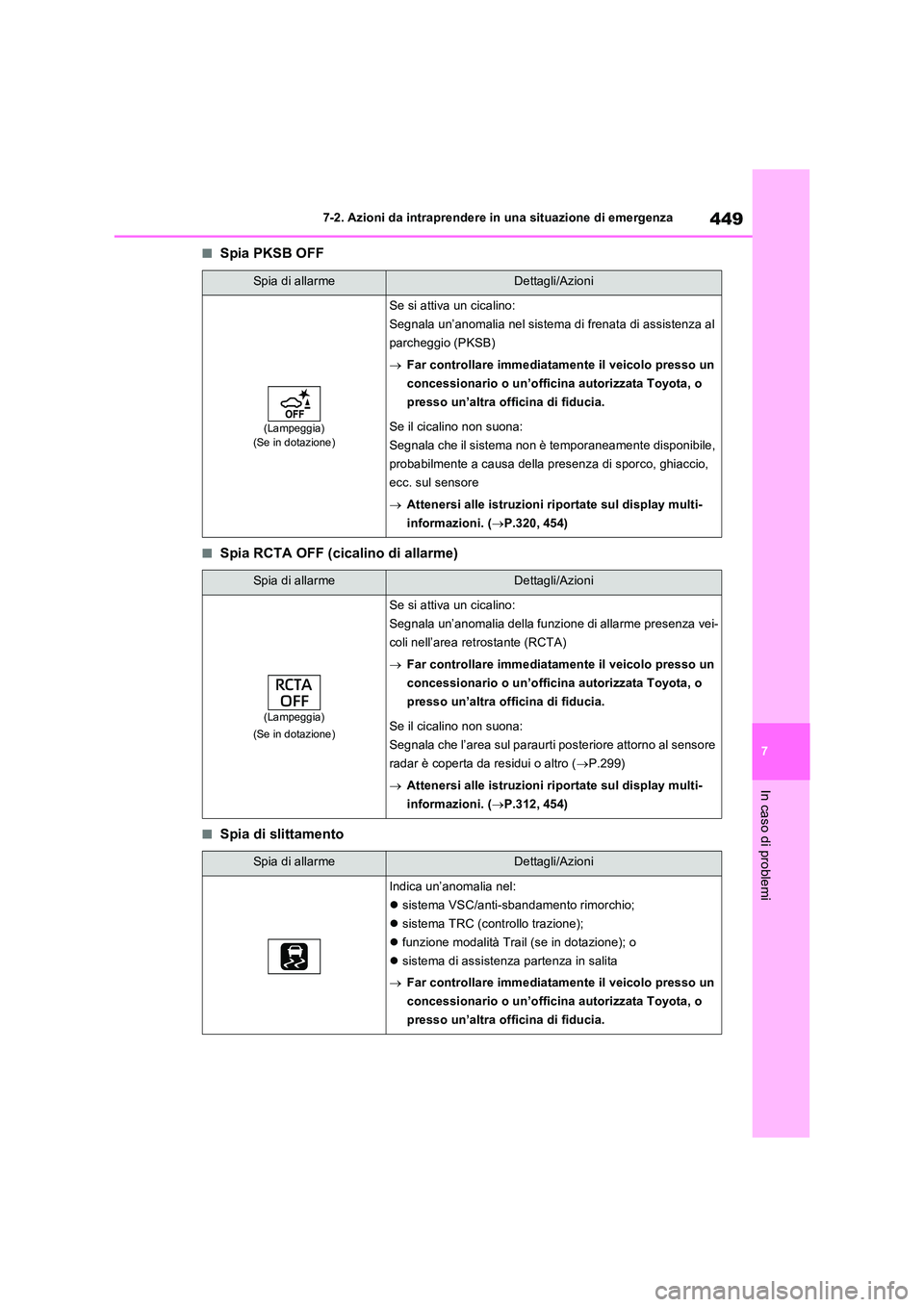

449
7
7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
■Spia PKSB OFF
■Spia RCTA OFF (cicalino di allarme)
■Spia di slittamento
Spia di allarmeDettagli/Azioni
(Lampeggia) (Se in dotazione)
Se si attiva un cicalino:
Segnala un’anomalia nel sistema di frenata di assistenza al
parcheggio (PKSB)
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Se il cicalino non suona:
Segnala che il sistema non è temporaneamente disponibile,
probabilmente a causa della pres enza di sporco, ghiaccio,
ecc. sul sensore
 Attenersi alle istruzioni riportate sul display multi-
informazioni. ( P.320, 454)
Spia di allarmeDettagli/Azioni
(Lampeggia)
(Se in dotazione)
Se si attiva un cicalino:
Segnala un’anomalia della funzione di allarme presenza vei-
coli nell’area retrostante (RCTA)
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Se il cicalino non suona:
Segnala che l’area sul paraurti posteriore attorno al sensore
radar è coperta da residui o altro ( P.299)
 Attenersi alle istruzioni riportate sul display multi-
informazioni. ( P.312, 454)
Spia di allarmeDettagli/Azioni
Indica un’anomalia nel:
 sistema VSC/anti-sbandamento rimorchio;
 sistema TRC (controllo trazione);
 funzione modalità Trail (se in dotazione); o
 sistema di assistenza partenza in salita
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.

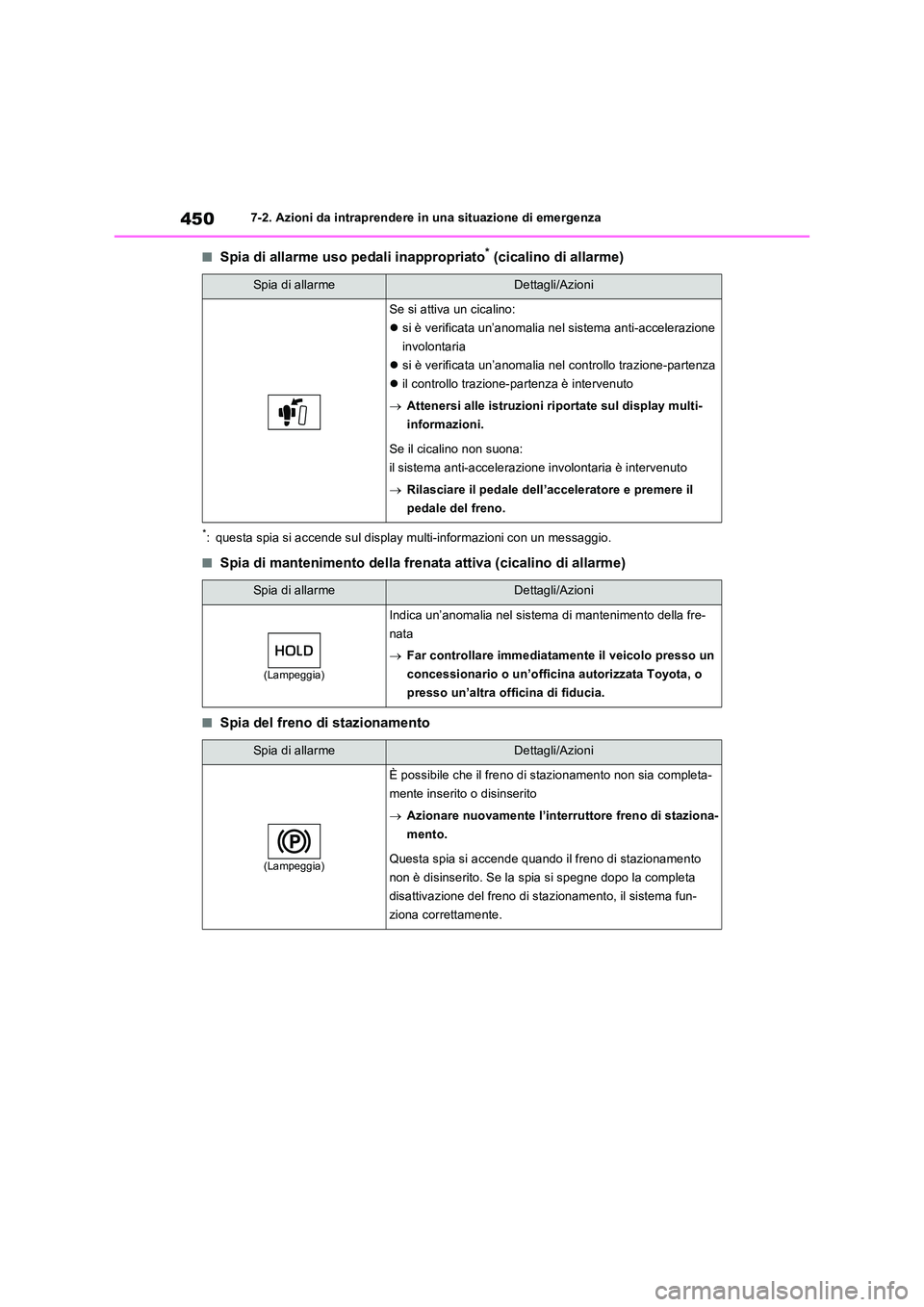

4507-2. Azioni da intraprendere in una situazione di emergenza
■Spia di allarme uso pedali inappropriato* (cicalino di allarme)
*: questa spia si accende sul display multi-informazioni con un messaggio.
■Spia di mantenimento della frenata attiva (cicalino di allarme)
■Spia del freno di stazionamento
Spia di allarmeDettagli/Azioni
Se si attiva un cicalino:
 si è verificata un’anomalia nel sistema anti-accelerazione
involontaria
 si è verificata un’anomalia nel controllo trazione-partenza
 il controllo trazione-partenza è intervenuto
 Attenersi alle istruzioni riportate sul display multi-
informazioni.
Se il cicalino non suona:
il sistema anti-accelerazione involontaria è intervenuto
 Rilasciare il pedale dell’acceleratore e premere il
pedale del freno.
Spia di allarmeDettagli/Azioni
(Lampeggia)
Indica un’anomalia nel sistema di mantenimento della fre-
nata
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Spia di allarmeDettagli/Azioni
(Lampeggia)
È possibile che il freno di stazionamento non sia completa-
mente inserito o disinserito
 Azionare nuovamente l’interruttore freno di staziona-
mento.
Questa spia si accende quando il freno di stazionamento
non è disinserito. Se la spia si spegne dopo la completa
disattivazione del freno di stazionamento, il sistema fun-
ziona correttamente.

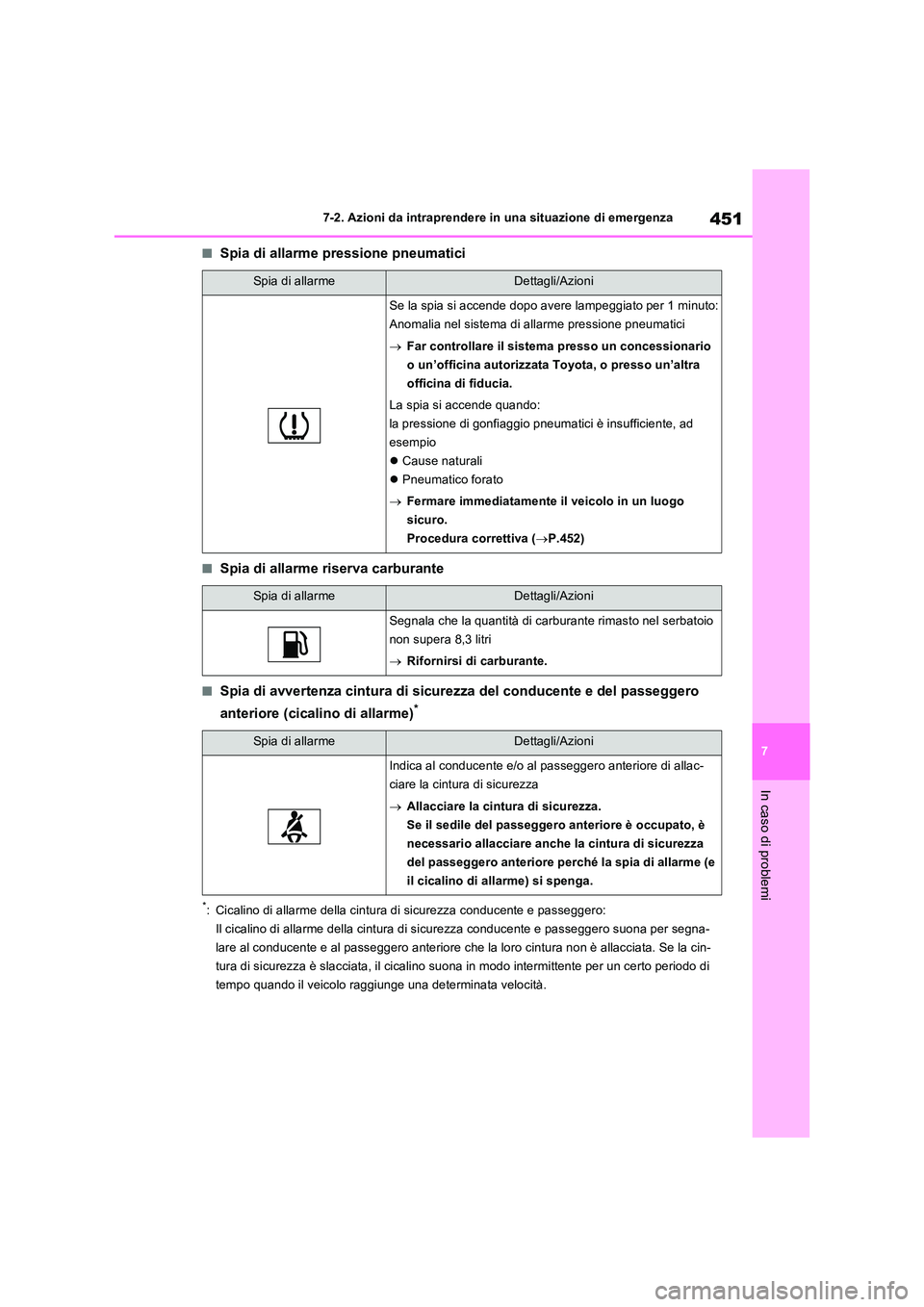

451
7
7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
■Spia di allarme pressione pneumatici
■Spia di allarme riserva carburante
■Spia di avvertenza cintura di sicurezza del conducente e del passeggero
anteriore (cicalino di allarme)*
*: Cicalino di allarme della cintura di sicurezza conducente e passeggero:
Il cicalino di allarme della cintura di si curezza conducente e passeggero suona per segna-
lare al conducente e al passeggero anteriore che la loro cintura non è allacciata. Se la cin-
tura di sicurezza è slacciata, il cicalino suona in modo intermittente per un certo periodo di
tempo quando il veicolo raggiunge una determinata velocità.
Spia di allarmeDettagli/Azioni
Se la spia si accende dopo avere lampeggiato per 1 minuto:
Anomalia nel sistema di allarme pressione pneumatici
 Far controllare il sistema presso un concessionario
o un’officina autorizzata Toyota, o presso un’altra
officina di fiducia.
La spia si accende quando:
la pressione di gonfiaggio pneumatici è insufficiente, ad
esempio
 Cause naturali
 Pneumatico forato
 Fermare immediatamente il veicolo in un luogo
sicuro.
Procedura correttiva ( P.452)
Spia di allarmeDettagli/Azioni
Segnala che la quantità di carburante rimasto nel serbatoio
non supera 8,3 litri
 Rifornirsi di carburante.
Spia di allarmeDettagli/Azioni
Indica al conducente e/o al passeggero anteriore di allac-
ciare la cintura di sicurezza
 Allacciare la cintura di sicurezza.
Se il sedile del passeggero anteriore è occupato, è
necessario allacciare anche la cintura di sicurezza
del passeggero anteriore perché la spia di allarme (e
il cicalino di allarme) si spenga.

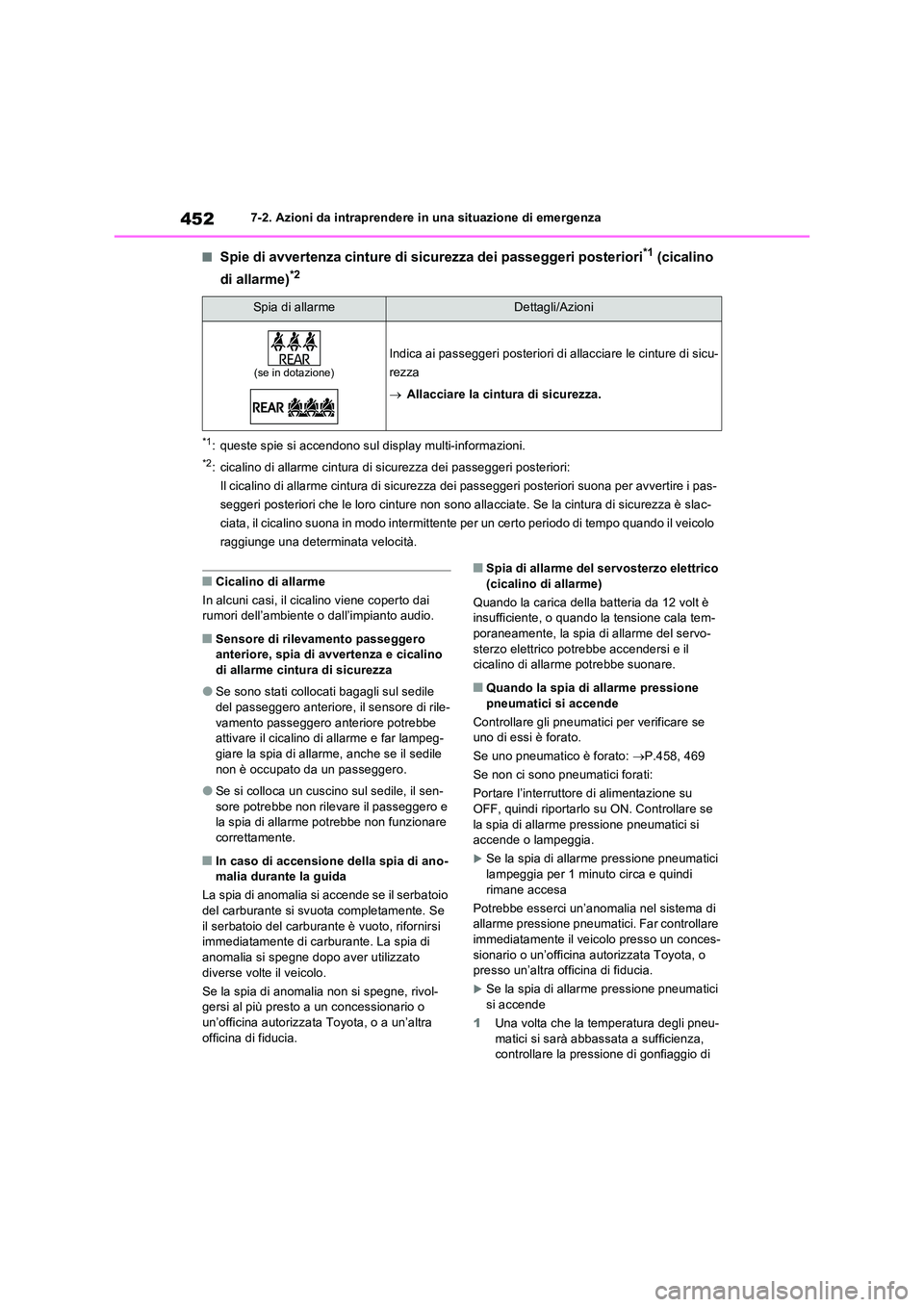

4527-2. Azioni da intraprendere in una situazione di emergenza
■Spie di avvertenza cinture di sicurezza dei passeggeri posteriori*1 (cicalino
di allarme)*2
*1: queste spie si accendono sul display multi-informazioni.
*2: cicalino di allarme cintura di sicurezza dei passeggeri posteriori:
Il cicalino di allarme cintura di sicurezza dei passeggeri posteriori suona per avvertire i pas-
seggeri posteriori che le loro cinture non sono alla cciate. Se la cintura di sicurezza è slac-
ciata, il cicalino suona in modo intermittente per un certo periodo di tempo quando il veicolo
raggiunge una determinata velocità.
■Cicalino di allarme
In alcuni casi, il cicalino viene coperto dai rumori dell’ambiente o dall’impianto audio.
■Sensore di rilevamento passeggero anteriore, spia di avvertenza e cicalino
di allarme cintura di sicurezza
●Se sono stati collocati bagagli sul sedile
del passeggero anteriore, il sensore di rile- vamento passeggero anteriore potrebbe attivare il cicalino di allarme e far lampeg-
giare la spia di allarme, anche se il sedile non è occupato da un passeggero.
●Se si colloca un cuscino sul sedile, il sen-sore potrebbe non rilevare il passeggero e la spia di allarme potrebbe non funzionare
correttamente.
■In caso di accensione della spia di ano- malia durante la guida
La spia di anomalia si accende se il serbatoio del carburante si svuota completamente. Se
il serbatoio del carburante è vuoto, rifornirsi immediatamente di carburante. La spia di anomalia si spegne dopo aver utilizzato
diverse volte il veicolo.
Se la spia di anomalia non si spegne, rivol- gersi al più presto a un concessionario o un’officina autorizzata Toyota, o a un’altra
officina di fiducia.
■Spia di allarme del servosterzo elettrico (cicalino di allarme)
Quando la carica della batteria da 12 volt è insufficiente, o quando la tensione cala tem-
poraneamente, la spia di allarme del servo- sterzo elettrico potrebbe accendersi e il cicalino di allarme potrebbe suonare.
■Quando la spia di allarme pressione
pneumatici si accende
Controllare gli pneumatici per verificare se uno di essi è forato.
Se uno pneumatico è forato: P.458, 469
Se non ci sono pneumatici forati:
Portare l’interruttore di alimentazione su OFF, quindi riportarlo su ON. Controllare se
la spia di allarme pressione pneumatici si accende o lampeggia.
Se la spia di allarme pressione pneumatici lampeggia per 1 minuto circa e quindi
rimane accesa
Potrebbe esserci un’anomalia nel sistema di allarme pressione pneumatici. Far controllare immediatamente il veicolo presso un conces-
sionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
Se la spia di allarme pressione pneumatici si accende
1 Una volta che la temperatura degli pneu-
matici si sarà abbassata a sufficienza, controllare la pressione di gonfiaggio di
Spia di allarmeDettagli/Azioni
(se in dotazione)
Indica ai passeggeri posteriori di allacciare le cinture di sicu-
rezza
 Allacciare la cintura di sicurezza.
