2023 TOYOTA RAV4 Manuale duso (in Italian)

101
2

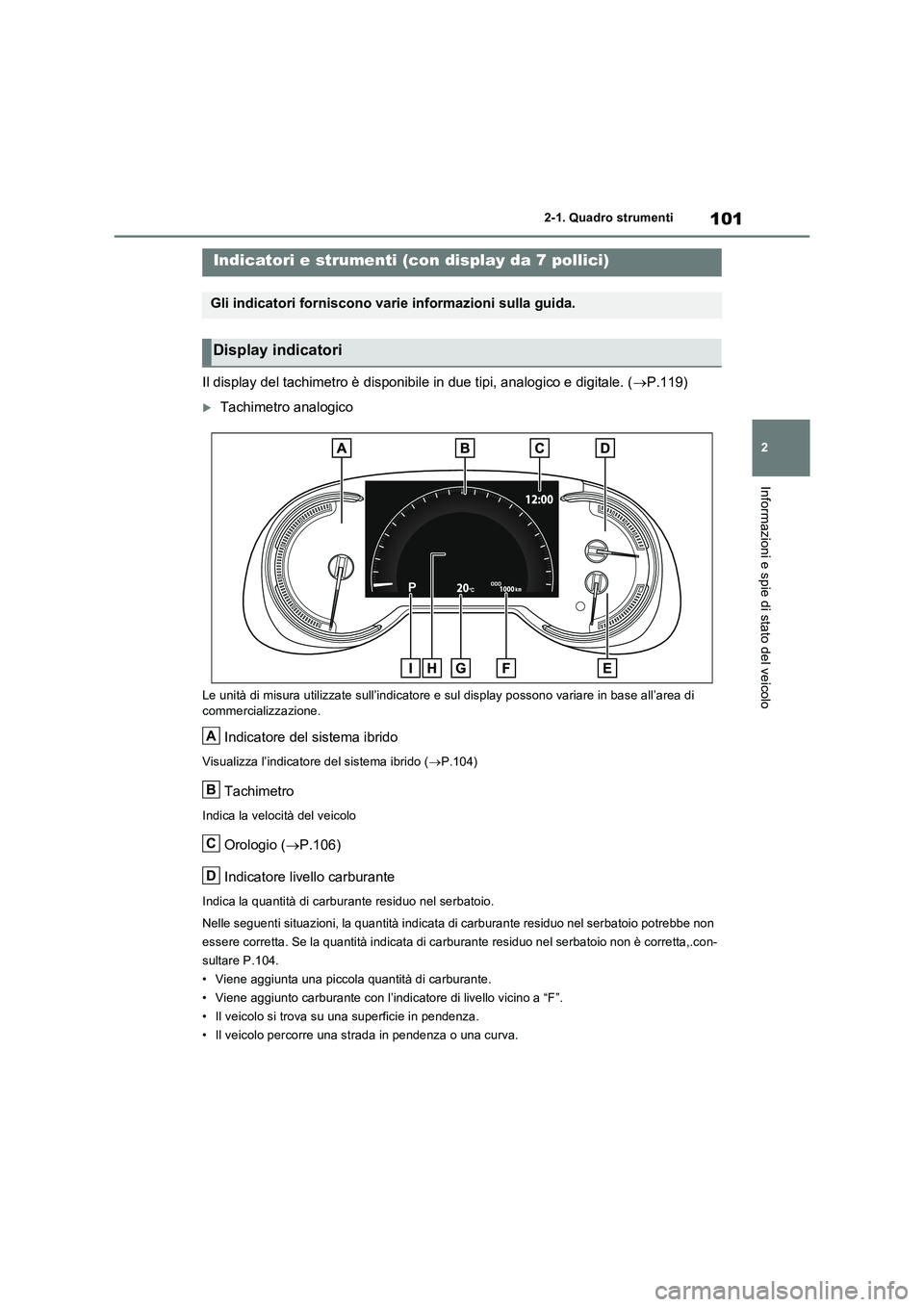

2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Il display del tachimetro è disponibile in due tipi, analogico e digitale. ( P.119)
Tachimetro analogico
Le unità di misura utilizzate sull’indicatore e sul display possono variare in base all’area di
commercializzazione.
Indicatore del sistema ibrido
Visualizza l’indicatore del sistema ibrido ( P.104)
Tachimetro
Indica la velocità del veicolo
Orologio (P.106)
Indicatore livello carburante
Indica la quantità di carburante residuo nel serbatoio.
Nelle seguenti situazioni, la quantità indicata di carburante residuo nel serbatoio potrebbe non
essere corretta. Se la quantità indicata di carburante residuo nel serbatoio non è corretta,.con-
sultare P.104.
• Viene aggiunta una piccola quantità di carburante.
• Viene aggiunto carburante con l’indicatore di livello vicino a “F”.
• Il veicolo si trova su una superficie in pendenza.
• Il veicolo percorre una strada in pendenza o una curva.
Indicatori e strumenti (con display da 7 pollici)
Gli indicatori forniscono varie informazioni sulla guida.
Display indicatori
A
B
C
D

1022-1. Quadro strumenti

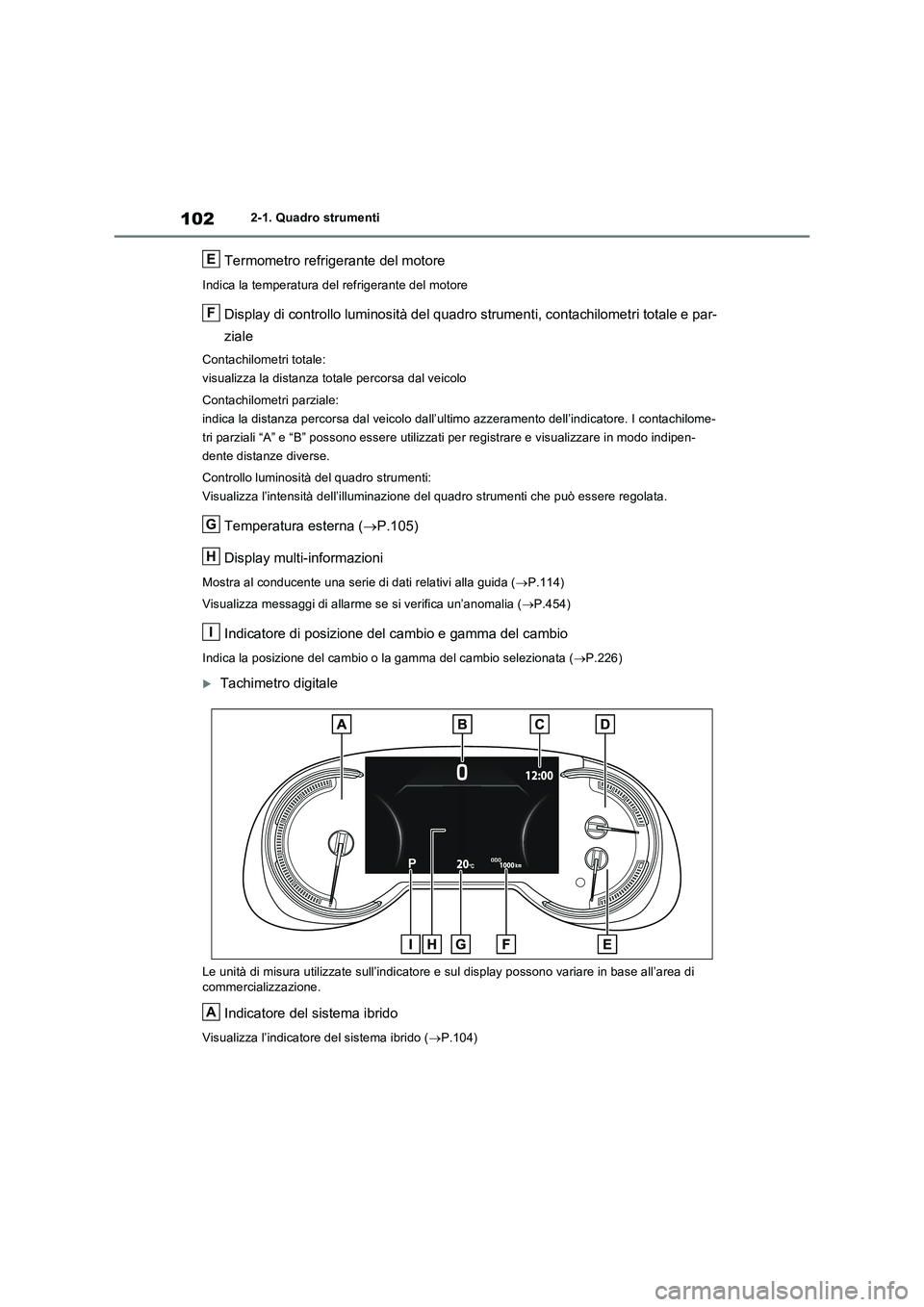

Termometro refrigerante del motore
Indica la temperatura del refrigerante del motore
Display di controllo luminosità del quadro strumenti, contachilometri totale e par-
ziale
Contachilometri totale:
visualizza la distanza totale percorsa dal veicolo
Contachilometri parziale:
indica la distanza percorsa dal veicolo dall’ultimo azzeramento dell’indicatore. I contachilome-
tri parziali “A” e “B” possono essere utilizzati per registrare e visualizzare in modo indipen-
dente distanze diverse.
Controllo luminosità del quadro strumenti:
Visualizza l’intensità dell’illuminazione del quadro strumenti che può essere regolata.
Temperatura esterna (P.105)
Display multi-informazioni
Mostra al conducente una serie di dati relativi alla guida (P.114)
Visualizza messaggi di allarme se si verifica un’anomalia (P.454)
Indicatore di posizione del cambio e gamma del cambio
Indica la posizione del cambio o la gamma del cambio selezionata (P.226)
Tachimetro digitale
Le unità di misura utilizzate sull’indicatore e sul display possono variare in base all’area di
commercializzazione.
Indicatore del sistema ibrido
Visualizza l’indicatore del sistema ibrido (P.104)
E
F
G
H
I
A

103
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo

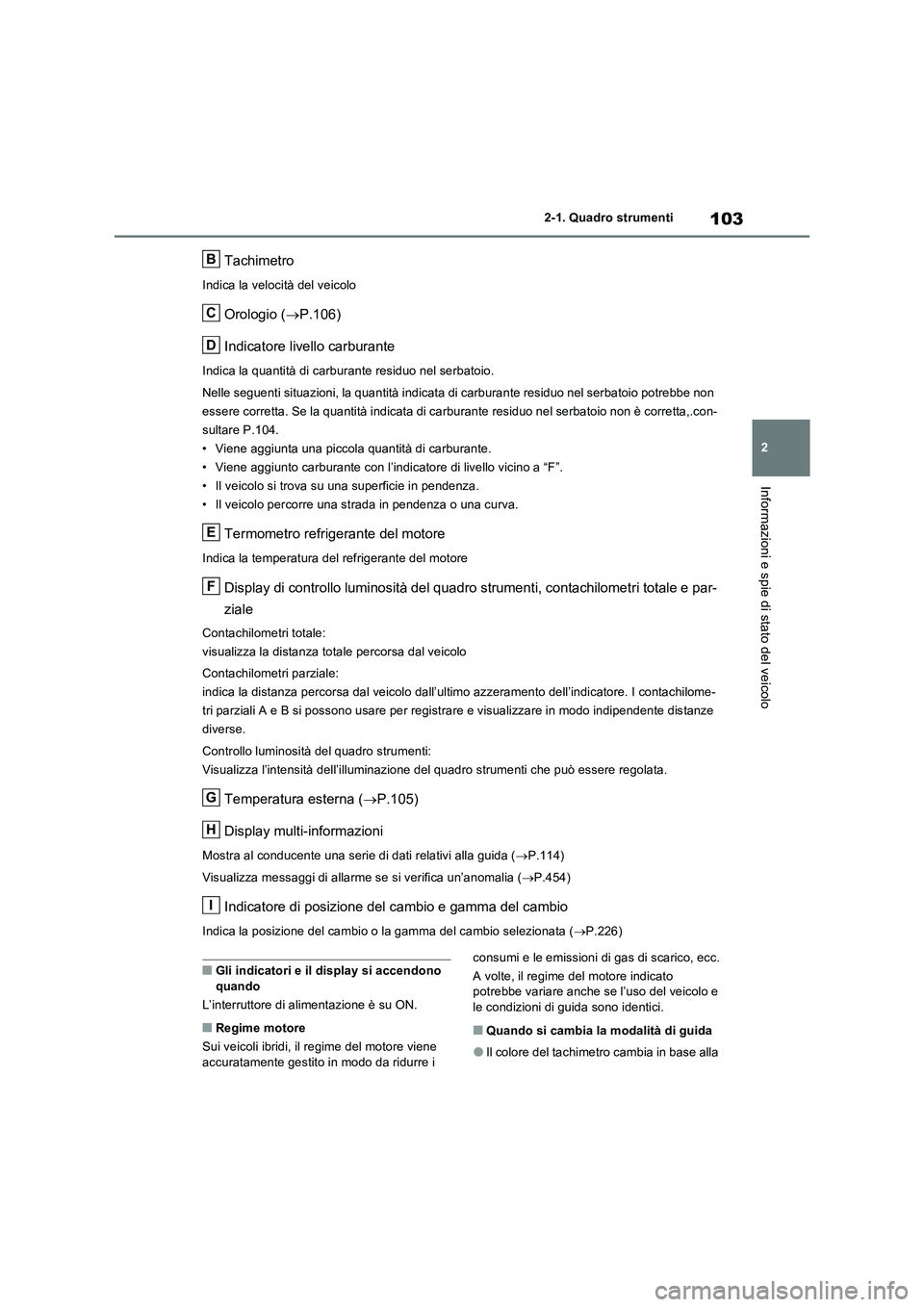

Tachimetro
Indica la velocità del veicolo
Orologio (P.106)
Indicatore livello carburante
Indica la quantità di carburante residuo nel serbatoio.
Nelle seguenti situazioni, la quantità indicata di carburante residuo nel serbatoio potrebbe non
essere corretta. Se la quantità indicata di carburante residuo nel serbatoio non è corretta,.con-
sultare P.104.
• Viene aggiunta una piccola quantità di carburante.
• Viene aggiunto carburante con l’indicatore di livello vicino a “F”.
• Il veicolo si trova su una superficie in pendenza.
• Il veicolo percorre una strada in pendenza o una curva.
Termometro refrigerante del motore
Indica la temperatura del refrigerante del motore
Display di controllo luminosità del quadro strumenti, contachilometri totale e par-
ziale
Contachilometri totale:
visualizza la distanza totale percorsa dal veicolo
Contachilometri parziale:
indica la distanza percorsa dal veicolo dall’ultimo azzeramento dell’indicatore. I contachilome-
tri parziali A e B si possono usare per registrare e visualizzare in modo indipendente distanze
diverse.
Controllo luminosità del quadro strumenti:
Visualizza l’intensità dell’illuminazione del quadro strumenti che può essere regolata.
Temperatura esterna (P.105)
Display multi-informazioni
Mostra al conducente una serie di dati relativi alla guida (P.114)
Visualizza messaggi di allarme se si verifica un’anomalia (P.454)
Indicatore di posizione del cambio e gamma del cambio
Indica la posizione del cambio o la gamma del cambio selezionata (P.226)
■Gli indicatori e il display si accendono
quando
L’interruttore di alimentazione è su ON.
■Regime motore
Sui veicoli ibridi, il regime del motore viene
accuratamente gestito in modo da ridurre i consumi e le emissioni di gas di scarico, ecc.
A volte, il regime del motore indicato
potrebbe variare anche se l’uso del veicolo e
le condizioni di guida sono identici.■Quando si cambia la modalità di guida
●Il colore del tachimetro cambia in base alla
B
C
D
E
F
G
H
I

1042-1. Quadro strumenti

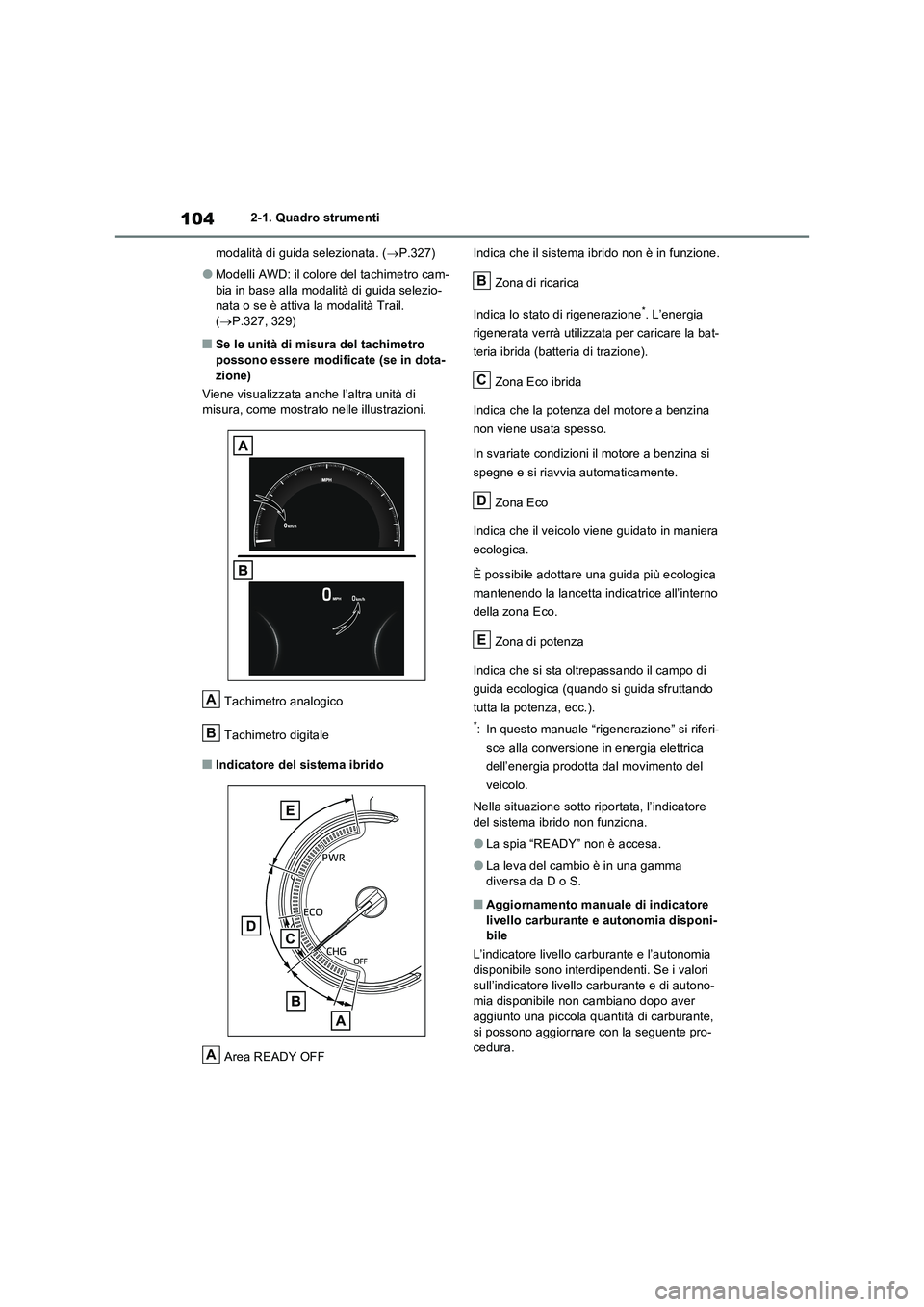

modalità di guida selezionata. (P.327)
●Modelli AWD: il colore del tachimetro cam-
bia in base alla modalità di guida selezio-
nata o se è attiva la modalità Trail.
(P.327, 329)
■Se le unità di misura del tachimetro
possono essere modificate (se in dota-
zione)
Viene visualizzata anche l’altra unità di
misura, come mostrato nelle illustrazioni.
Tachimetro analogico
Tachimetro digitale
■Indicatore del sistema ibrido
Area READY OFFIndica che il sistema ibrido non è in funzione.
Zona di ricarica
Indica lo stato di rigenerazione
*. L’energia
rigenerata verrà utilizzata per caricare la bat-
teria ibrida (batteria di trazione).
Zona Eco ibrida
Indica che la potenza del motore a benzina
non viene usata spesso.
In svariate condizioni il motore a benzina si
spegne e si riavvia automaticamente.
Zona Eco
Indica che il veicolo viene guidato in maniera
ecologica.
È possibile adottare una guida più ecologica
mantenendo la lancetta indicatrice all’interno
della zona Eco.
Zona di potenza
Indica che si sta oltrepassando il campo di
guida ecologica (quando si guida sfruttando
tutta la potenza, ecc.).
*: In questo manuale “rigenerazione” si riferi-
sce alla conversione in energia elettrica
dell’energia prodotta dal movimento del
veicolo.
Nella situazione sotto riportata, l’indicatore
del sistema ibrido non funziona.
●La spia “READY” non è accesa.
●La leva del cambio è in una gamma
diversa da D o S.
■Aggiornamento manuale di indicatore
livello carburante e autonomia disponi-
bile
L’indicatore livello carburante e l’autonomia
disponibile sono interdipendenti. Se i valori
sull’indicatore livello carburante e di autono-
mia disponibile non cambiano dopo aver
aggiunto una piccola quantità di carburante,
si possono aggiornare con la seguente pro-
cedura.
A
B
A
B
C
D
E

105
2
2-1. Quadro strumenti
Informazioni e spie di stato del veicolo

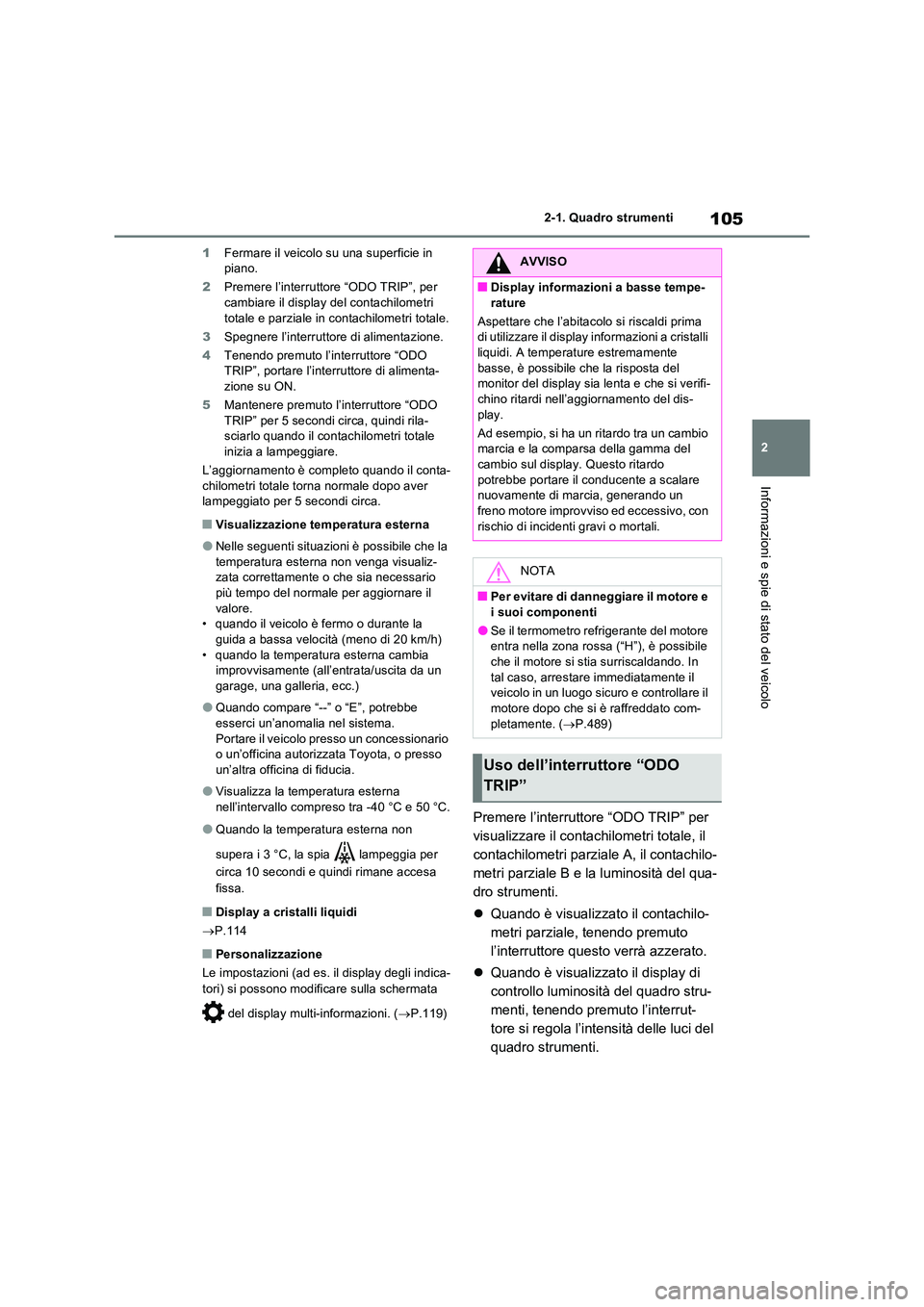

1 Fermare il veicolo su una superficie in piano.
2 Premere l’interruttore “ODO TRIP”, per cambiare il display del contachilometri
totale e parziale in contachilometri totale.
3 Spegnere l’interruttore di alimentazione.
4 Tenendo premuto l’interruttore “ODO TRIP”, portare l’interruttore di alimenta-zione su ON.
5 Mantenere premuto l’interruttore “ODO
TRIP” per 5 secondi circa, quindi rila- sciarlo quando il contachilometri totale inizia a lampeggiare.
L’aggiornamento è completo quando il conta-
chilometri totale torna normale dopo aver lampeggiato per 5 secondi circa.
■Visualizzazione temperatura esterna
●Nelle seguenti situazioni è possibile che la temperatura esterna non venga visualiz-zata correttamente o che sia necessario
più tempo del normale per aggiornare il valore.• quando il veicolo è fermo o durante la
guida a bassa velocità (meno di 20 km/h) • quando la temperatura esterna cambia improvvisamente (all’entrata/uscita da un
garage, una galleria, ecc.)
●Quando compare “--” o “E”, potrebbe
esserci un’anomalia nel sistema. Portare il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
●Visualizza la temperatura esterna
nell’intervallo compreso tra -40 °C e 50 °C.
●Quando la temperatura esterna non
supera i 3 °C, la spia lampeggia per
circa 10 secondi e quindi rimane accesa
fissa.
■Display a cristalli liquidi
 P.114
■Personalizzazione
Le impostazioni (ad es. il display degli indica-
tori) si possono modificare sulla schermata
del display multi-informazioni. ( P.119)
Premere l’interruttore “ODO TRIP” per
visualizzare il contachilometri totale, il
contachilometri parziale A, il contachilo-
metri parziale B e la luminosità del qua-
dro strumenti.
 Quando è visualizzato il contachilo-
metri parziale, tenendo premuto
l’interruttore questo verrà azzerato.
 Quando è visualizzato il display di
controllo luminosità del quadro stru-
menti, tenendo premuto l’interrut-
tore si regola l’intensità delle luci del
quadro strumenti.
AVVISO
■Display informazioni a basse tempe-
rature
Aspettare che l’abitacolo si riscaldi prima di utilizzare il display informazioni a cristalli liquidi. A temperature estremamente
basse, è possibile che la risposta del monitor del display sia lenta e che si verifi-chino ritardi nell’aggiornamento del dis-
play.
Ad esempio, si ha un ritardo tra un cambio marcia e la comparsa della gamma del cambio sul display. Questo ritardo
potrebbe portare il conducente a scalare nuovamente di marcia, generando un freno motore improvviso ed eccessivo, con
rischio di incidenti gravi o mortali.
NOTA
■Per evitare di danneggiare il motore e
i suoi componenti
●Se il termometro refrigerante del motore entra nella zona rossa (“H”), è possibile che il motore si stia surriscaldando. In
tal caso, arrestare immediatamente il veicolo in un luogo sicuro e controllare il motore dopo che si è raffreddato com-
pletamente. ( P.489)
Uso dell’interruttore “ODO
TRIP”

1062-1. Quadro strumenti

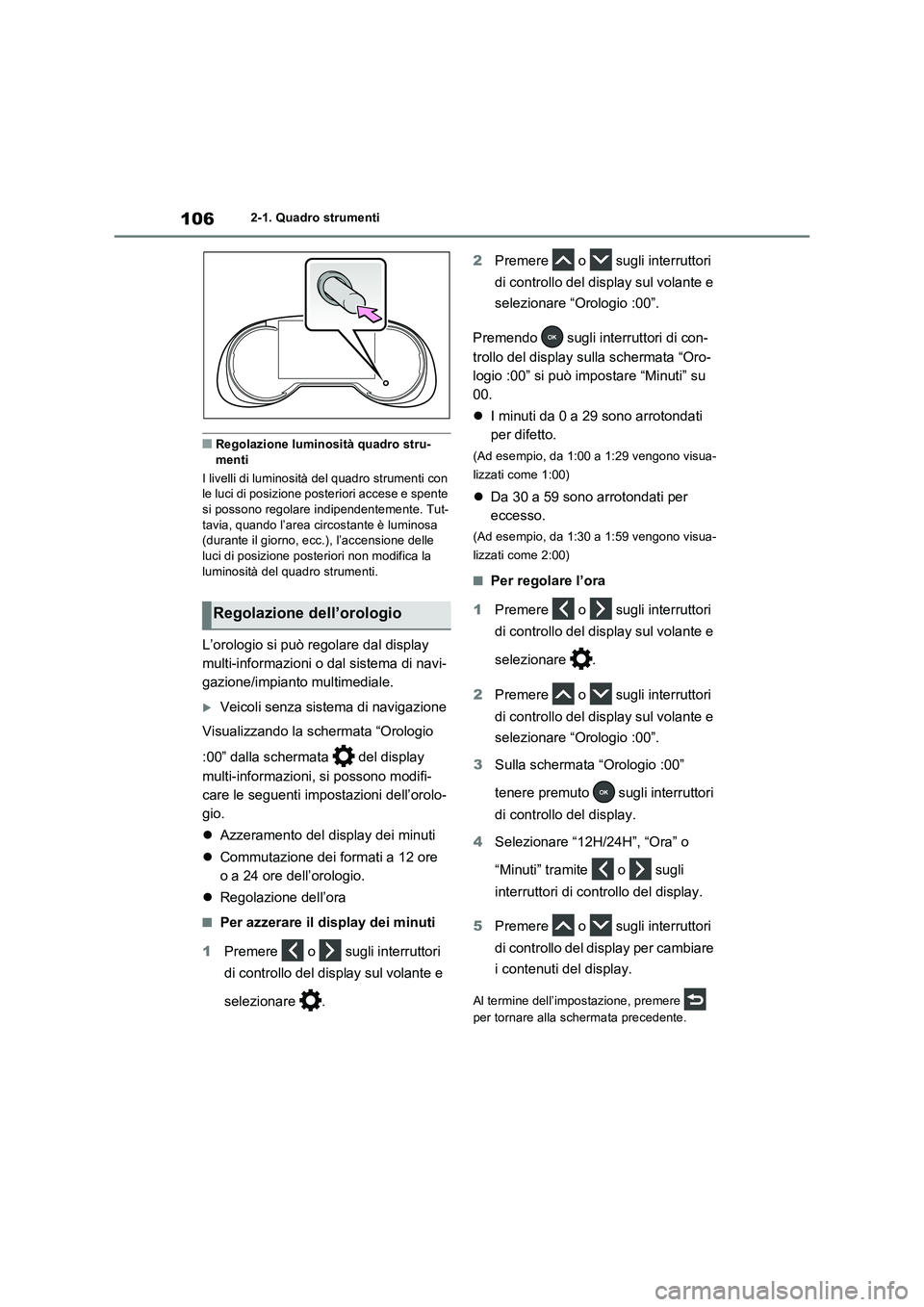

■Regolazione luminosità quadro stru-
menti
I livelli di luminosità del quadro strumenti con
le luci di posizione posteriori accese e spente
si possono regolare indipendentemente. Tut-
tavia, quando l’area circostante è luminosa
(durante il giorno, ecc.), l’accensione delle
luci di posizione posteriori non modifica la
luminosità del quadro strumenti.
L’orologio si può regolare dal display
multi-informazioni o dal sistema di navi-
gazione/impianto multimediale.
Veicoli senza sistema di navigazione
Visualizzando la schermata “Orologio
:00” dalla schermata del display
multi-informazioni, si possono modifi-
care le seguenti impostazioni dell’orolo-
gio.
Azzeramento del display dei minuti
Commutazione dei formati a 12 ore
o a 24 ore dell’orologio.
Regolazione dell’ora
■Per azzerare il display dei minuti
1Premere o sugli interruttori
di controllo del display sul volante e
selezionare .2Premere o sugli interruttori
di controllo del display sul volante e
selezionare “Orologio :00”.
Premendo sugli interruttori di con-
trollo del display sulla schermata “Oro-
logio :00” si può impostare “Minuti” su
00.
I minuti da 0 a 29 sono arrotondati
per difetto.
(Ad esempio, da 1:00 a 1:29 vengono visua-
lizzati come 1:00)
Da 30 a 59 sono arrotondati per
eccesso.
(Ad esempio, da 1:30 a 1:59 vengono visua-
lizzati come 2:00)
■Per regolare l’ora
1Premere o sugli interruttori
di controllo del display sul volante e
selezionare .
2Premere o sugli interruttori
di controllo del display sul volante e
selezionare “Orologio :00”.
3Sulla schermata “Orologio :00”
tenere premuto sugli interruttori
di controllo del display.
4Selezionare “12H/24H”, “Ora” o
“Minuti” tramite o sugli
interruttori di controllo del display.
5Premere o sugli interruttori
di controllo del display per cambiare
i contenuti del display.
Al termine dell’impostazione, premere
per tornare alla schermata precedente.
Regolazione dell’orologio

107
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Veicoli con sistema di navigazione
Vedere il “Manuale utente sistema mul-
timediale”.

1082-1. Quadro strumenti

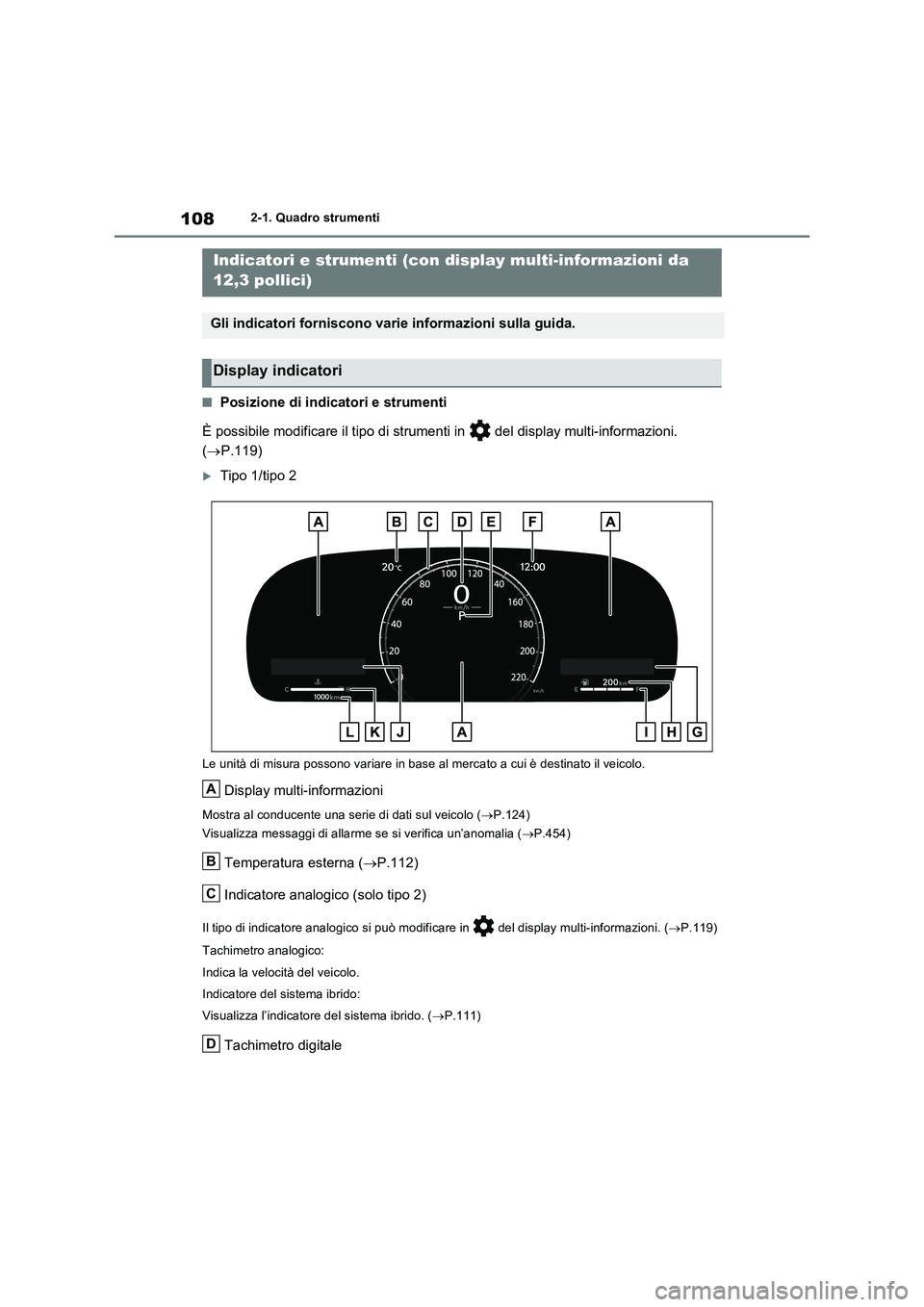

■Posizione di indicatori e strumenti
È possibile modificare il tipo di strumenti in del display multi-informazioni.
(P.119)
Tipo 1/tipo 2
Le unità di misura possono variare in base al mercato a cui è destinato il veicolo.
Display multi-informazioni
Mostra al conducente una serie di dati sul veicolo (P.124)
Visualizza messaggi di allarme se si verifica un’anomalia (P.454)
Temperatura esterna (P.112)
Indicatore analogico (solo tipo 2)
Il tipo di indicatore analogico si può modificare in del display multi-informazioni. (P.119)
Tachimetro analogico:
Indica la velocità del veicolo.
Indicatore del sistema ibrido:
Visualizza l’indicatore del sistema ibrido. (P.111)
Tachimetro digitale
Indicatori e strumenti (con display multi-informazioni da
12,3 pollici)
Gli indicatori forniscono varie informazioni sulla guida.
Display indicatori
A
B
C
D
