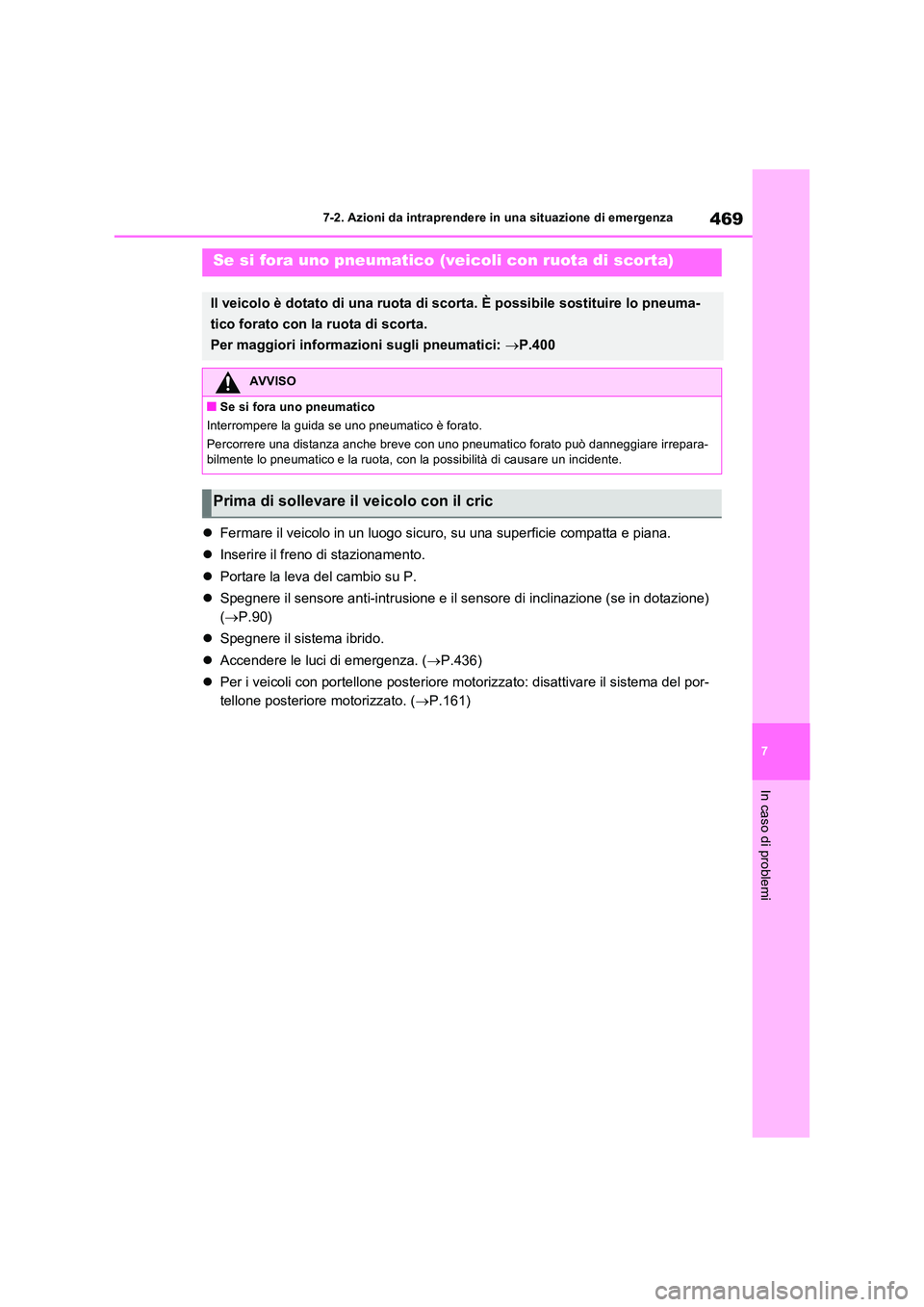

7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
 Fermare il veicolo in un luogo sicuro, su una superficie compatta e piana.
 Inserire il freno di stazionamento.
 Portare la leva del cambio su P.
 Spegnere il sensore anti-intrusione e il sensore di inclinazione (se in dotazione)
( P.90)
 Spegnere il sistema ibrido.
 Accendere le luci di emergenza. (P.436)
 Per i veicoli con portellone posteriore motorizzato: disattivare il sistema del por-
tellone posteriore motorizzato. ( P.161)
Se si fora uno pneumatico (veicoli con ruota di scorta)
Il veicolo è dotato di una ruota di scorta. È possibile sostituire lo pneuma-
tico forato con la ruota di scorta.
Per maggiori informazioni sugli pneumatici: P.400
AVVISO
■Se si fora uno pneumatico
Interrompere la guida se uno pneumatico è forato.
Percorrere una distanza anche breve con uno pneumatico forato può danneggiare irrepara- bilmente lo pneumatico e la ruota, con la possibilità di causare un incidente.
Prima di sollevare il veicolo con il cric

4707-2. Azioni da intraprendere in una situazione di emergenza
Cric
Borsa degli attrezzi
Manovella del cric
Chiave per dadi ruota
Occhiello di traino di emergenza
Cacciavite, pinze e chiavi (se in dotazione)
Ruota di scorta

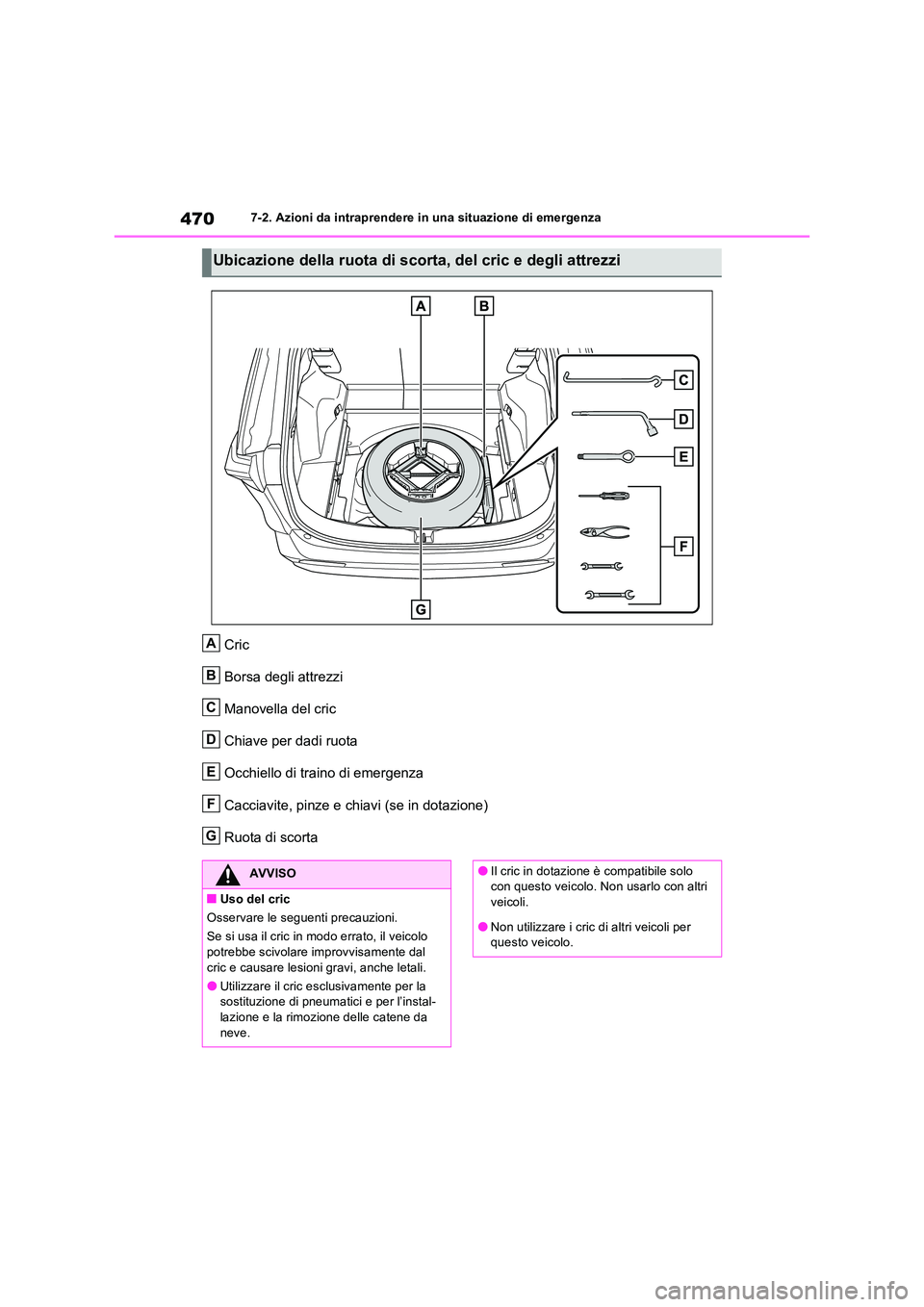

Ubicazione della ruota di scorta, del cric e degli attrezzi
A
B
C
D
E
F
G
AVVISO
■Uso del cric
Osservare le seguenti precauzioni.
Se si usa il cric in modo errato, il veicolo potrebbe scivolare improvvisamente dal
cric e causare lesioni gravi, anche letali.
●Utilizzare il cric esclusivamente per la sostituzione di pneumatici e per l’instal-lazione e la rimozione delle catene da
neve.
●Il cric in dotazione è compatibile solo con questo veicolo. Non usarlo con altri veicoli.
●Non utilizzare i cric di altri veicoli per questo veicolo.

471
7

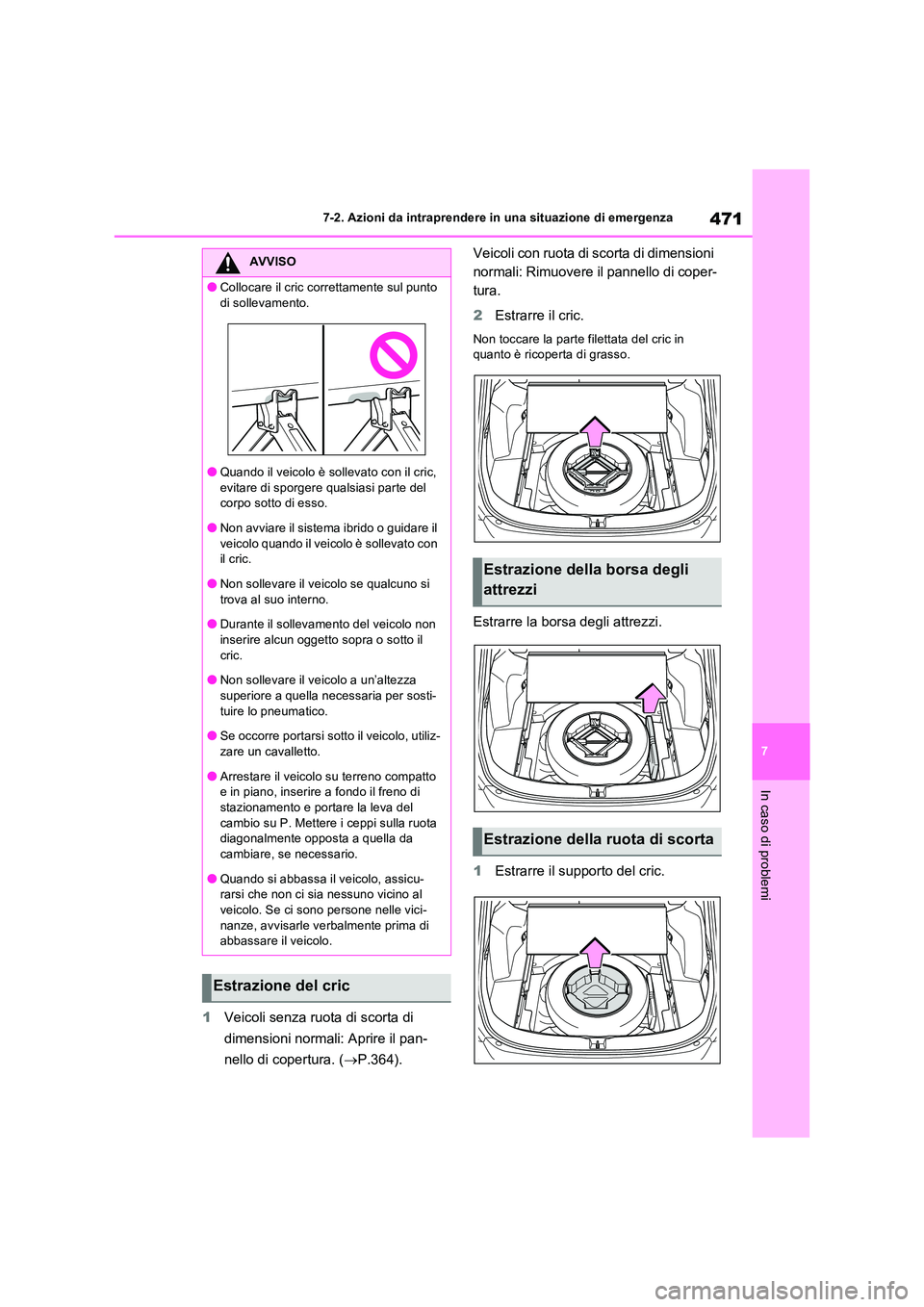

7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
1 Veicoli senza ruota di scorta di
dimensioni normali: Aprire il pan-
nello di copertura. ( P.364).
Veicoli con ruota di scorta di dimensioni
normali: Rimuovere il pannello di coper-
tura.
2 Estrarre il cric.
Non toccare la parte filettata del cric in quanto è ricoperta di grasso.
Estrarre la borsa degli attrezzi.
1 Estrarre il supporto del cric.
AVVISO
●Collocare il cric correttamente sul punto
di sollevamento.
●Quando il veicolo è sollevato con il cric,
evitare di sporgere qualsiasi parte del corpo sotto di esso.
●Non avviare il sistema ibrido o guidare il
veicolo quando il veicolo è sollevato con il cric.
●Non sollevare il veicolo se qualcuno si
trova al suo interno.
●Durante il sollevamento del veicolo non inserire alcun oggetto sopra o sotto il
cric.
●Non sollevare il veicolo a un’altezza superiore a quella necessaria per sosti-
tuire lo pneumatico.
●Se occorre portarsi sotto il veicolo, utiliz-
zare un cavalletto.
●Arrestare il veicolo su terreno compatto e in piano, inserire a fondo il freno di
stazionamento e portare la leva del cambio su P. Mettere i ceppi sulla ruota diagonalmente opposta a quella da
cambiare, se necessario.
●Quando si abbassa il veicolo, assicu- rarsi che non ci sia nessuno vicino al
veicolo. Se ci sono persone nelle vici- nanze, avvisarle verbalmente prima di abbassare il veicolo.
Estrazione del cric
Estrazione della borsa degli
attrezzi
Estrazione della ruota di scorta

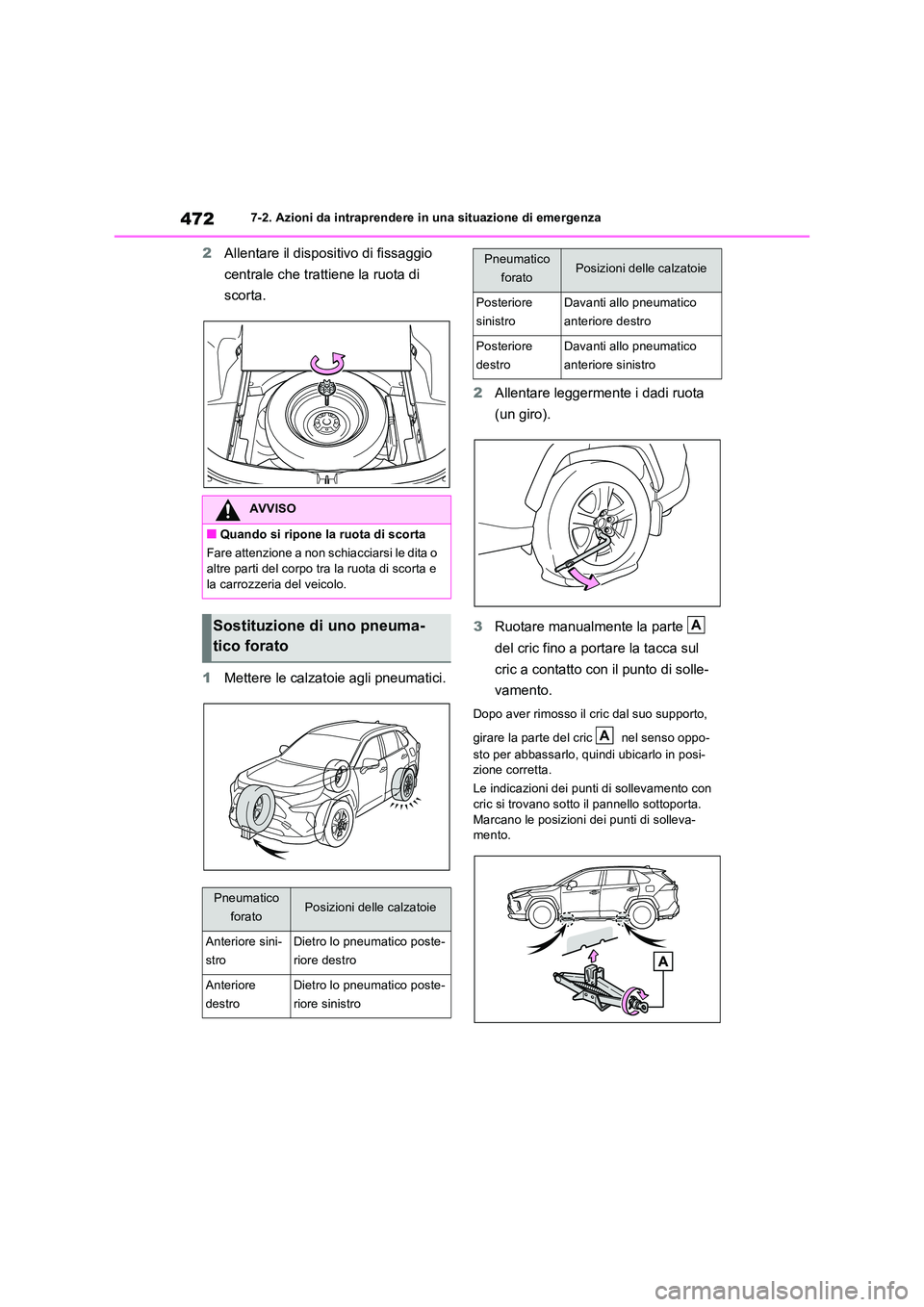

4727-2. Azioni da intraprendere in una situazione di emergenza
2Allentare il dispositivo di fissaggio
centrale che trattiene la ruota di
scorta.
1 Mettere le calzatoie agli pneumatici.
2 Allentare leggermente i dadi ruota
(un giro).
3 Ruotare manualmente la parte
del cric fino a portare la tacca sul
cric a contatto con il punto di solle-
vamento.
Dopo aver rimosso il cric dal suo supporto,
girare la parte del cric nel senso oppo-
sto per abbassarlo, quindi ubicarlo in posi- zione corretta.
Le indicazioni dei punti di sollevamento con
cric si trovano sotto il pannello sottoporta. Marcano le posizioni dei punti di solleva-mento.
AVVISO
■Quando si ripone la ruota di scorta
Fare attenzione a non schiacciarsi le dita o
altre parti del corpo tra la ruota di scorta e la carrozzeria del veicolo.
Sostituzione di uno pneuma-
tico forato
Pneumatico
foratoPosizioni delle calzatoie
Anteriore sini-
stro
Dietro lo pneumatico poste-
riore destro
Anteriore
destro
Dietro lo pneumatico poste-
riore sinistro
Posteriore
sinistro
Davanti allo pneumatico
anteriore destro
Posteriore
destro
Davanti allo pneumatico
anteriore sinistro
Pneumatico
foratoPosizioni delle calzatoie
A
A

473
7

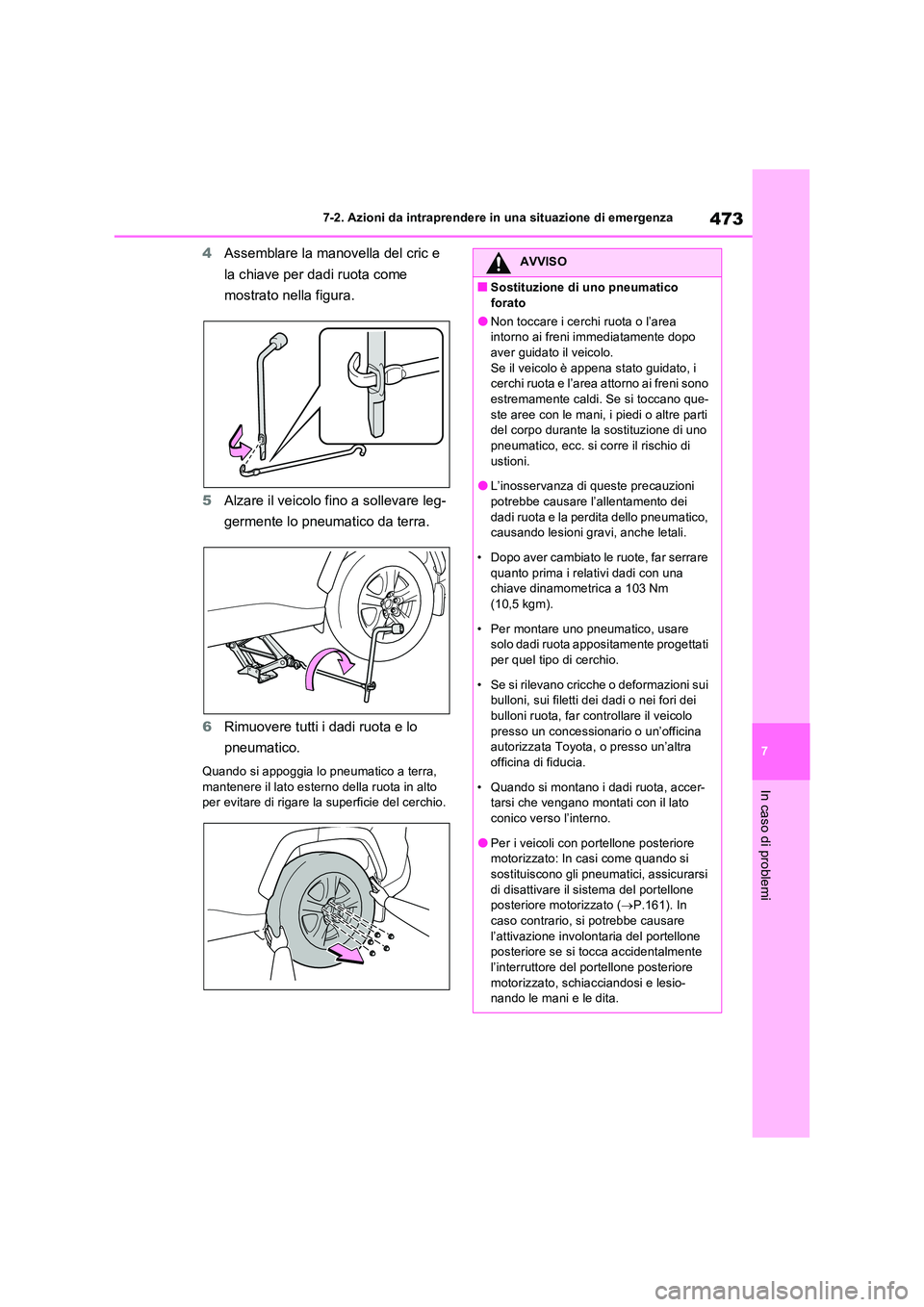

7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
4 Assemblare la manovella del cric e
la chiave per dadi ruota come
mostrato nella figura.
5 Alzare il veicolo fino a sollevare leg-
germente lo pneumatico da terra.
6 Rimuovere tutti i dadi ruota e lo
pneumatico.
Quando si appoggia lo pneumatico a terra, mantenere il lato esterno della ruota in alto per evitare di rigare la superficie del cerchio.
AVVISO
■Sostituzione di uno pneumatico
forato
●Non toccare i cerchi ruota o l’area intorno ai freni immediatamente dopo aver guidato il veicolo.
Se il veicolo è appena stato guidato, i cerchi ruota e l’area attorno ai freni sono estremamente caldi. Se si toccano que-
ste aree con le mani, i piedi o altre parti del corpo durante la sostituzione di uno pneumatico, ecc. si corre il rischio di
ustioni.
●L’inosservanza di queste precauzioni potrebbe causare l’allentamento dei
dadi ruota e la perdita dello pneumatico, causando lesioni gravi, anche letali.
• Dopo aver cambiato le ruote, far serrare
quanto prima i relativi dadi con una chiave dinamometrica a 103 Nm (10,5 kgm).
• Per montare uno pneumatico, usare solo dadi ruota appositamente progettati per quel tipo di cerchio.
• Se si rilevano cricche o deformazioni sui bulloni, sui filetti dei dadi o nei fori dei
bulloni ruota, far controllare il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso un’altra
officina di fiducia.
• Quando si montano i dadi ruota, accer- tarsi che vengano montati con il lato
conico verso l’interno.
●Per i veicoli con portellone posteriore motorizzato: In casi come quando si
sostituiscono gli pneumatici, assicurarsi di disattivare il sistema del portellone posteriore motorizzato ( P.161). In
caso contrario, si potrebbe causare l’attivazione involontaria del portellone posteriore se si tocca accidentalmente
l’interruttore del portellone posteriore motorizzato, schiacciandosi e lesio-nando le mani e le dita.

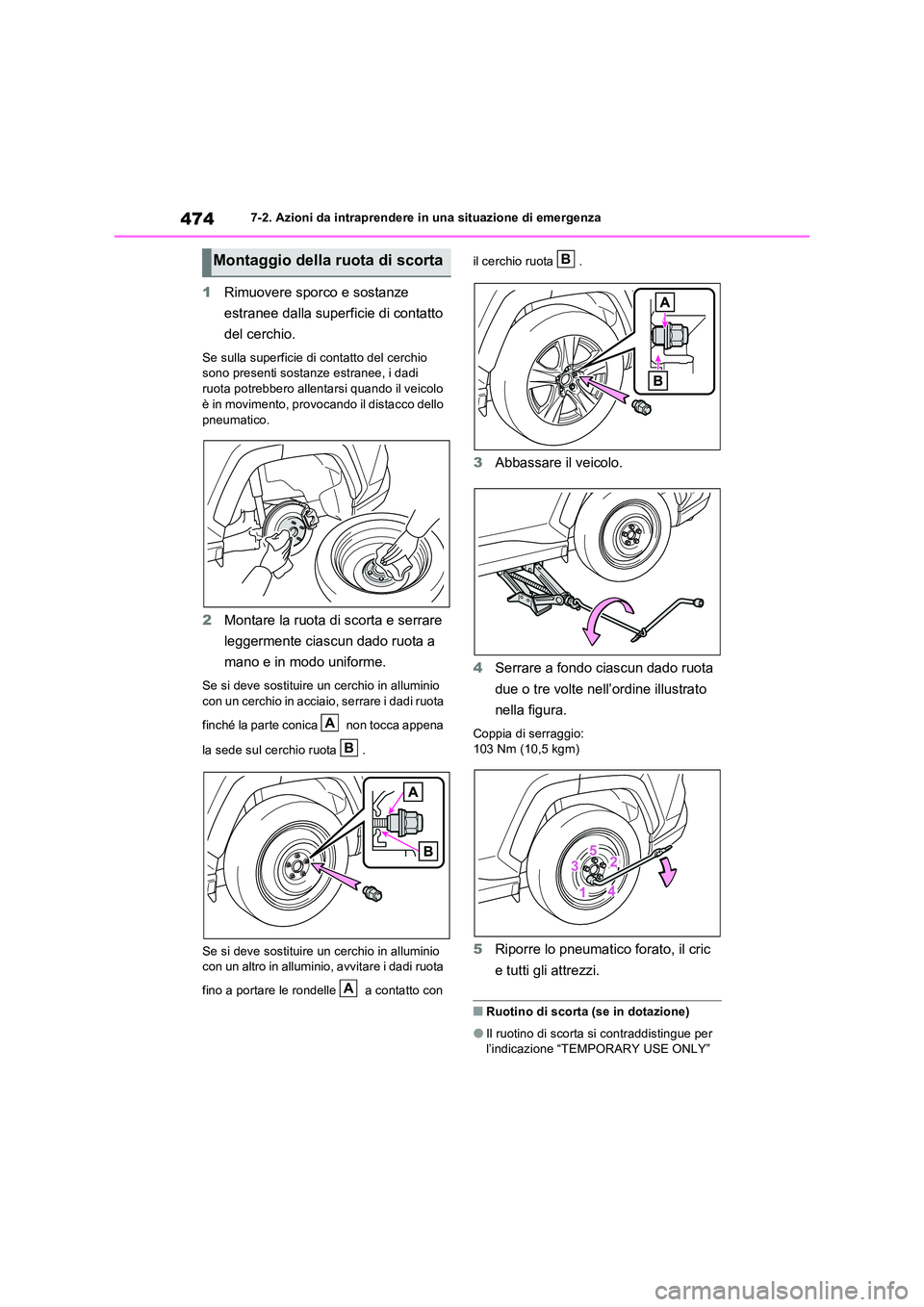

4747-2. Azioni da intraprendere in una situazione di emergenza
1Rimuovere sporco e sostanze
estranee dalla superficie di contatto
del cerchio.
Se sulla superficie di contatto del cerchio sono presenti sostanze estranee, i dadi
ruota potrebbero allentarsi quando il veicolo è in movimento, provocando il distacco dello
pneumatico.
2 Montare la ruota di scorta e serrare
leggermente ciascun dado ruota a
mano e in modo uniforme.
Se si deve sostituire un cerchio in alluminio
con un cerchio in acciaio, serrare i dadi ruota
finché la parte conica non tocca appena
la sede sul cerchio ruota .
Se si deve sostituire un cerchio in alluminio con un altro in alluminio, avvitare i dadi ruota
fino a portare le rondelle a contatto con
il cerchio ruota .
3 Abbassare il veicolo.
4 Serrare a fondo ciascun dado ruota
due o tre volte nell’ordine illustrato
nella figura.
Coppia di serraggio: 103 Nm (10,5 kgm)
5 Riporre lo pneumatico forato, il cric
e tutti gli attrezzi.
■Ruotino di scorta (se in dotazione)
●Il ruotino di scorta si contraddistingue per l’indicazione “TEMPORARY USE ONLY”
Montaggio della ruota di scorta
A
B
A
B

475
7

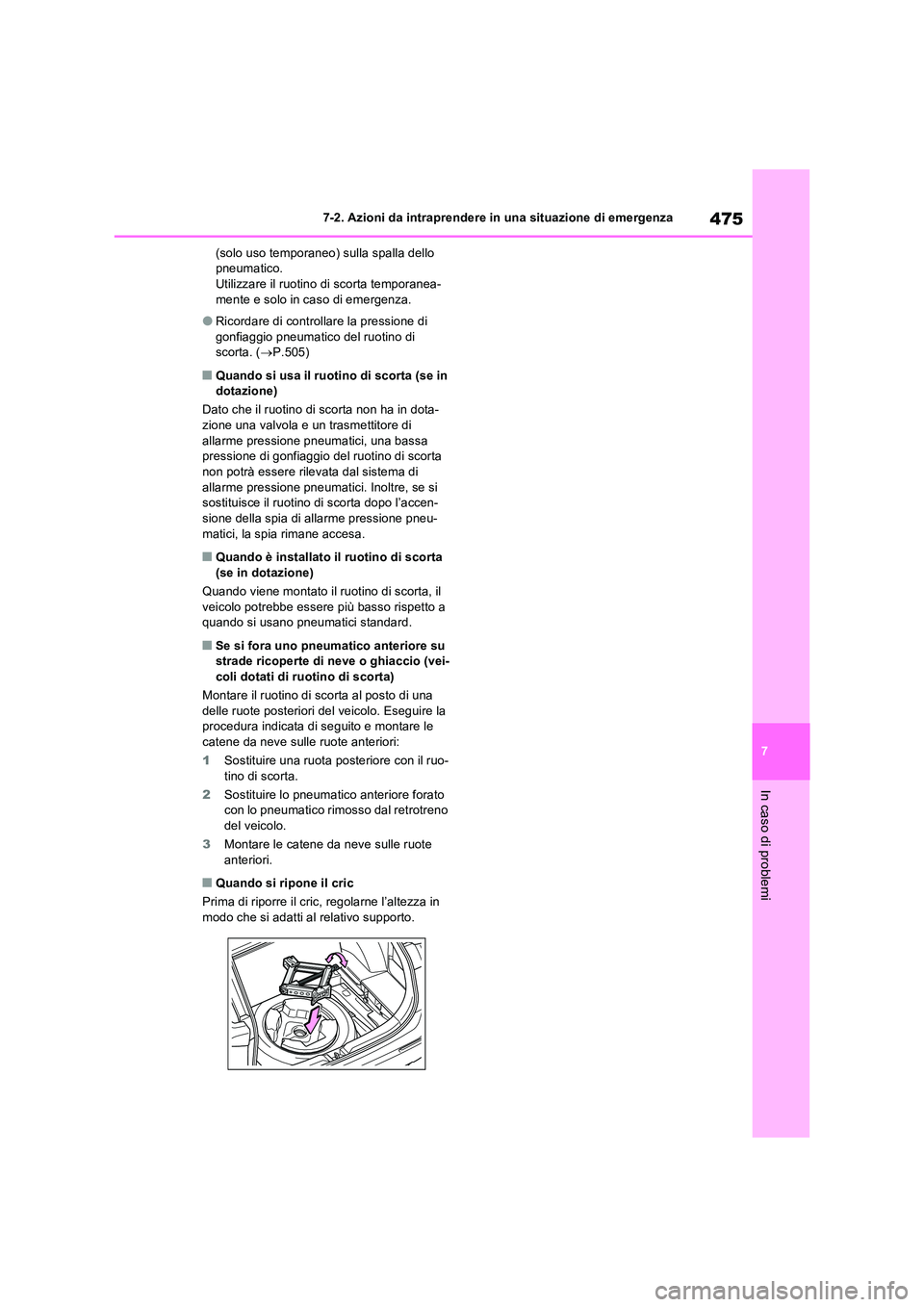

7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
(solo uso temporaneo) sulla spalla dello pneumatico.Utilizzare il ruotino di scorta temporanea-
mente e solo in caso di emergenza.
●Ricordare di controllare la pressione di
gonfiaggio pneumatico del ruotino di scorta. ( P.505)
■Quando si usa il ruotino di scorta (se in dotazione)
Dato che il ruotino di scorta non ha in dota-
zione una valvola e un trasmettitore di allarme pressione pneumatici, una bassa pressione di gonfiaggio del ruotino di scorta
non potrà essere rilevata dal sistema di allarme pressione pneumatici. Inoltre, se si sostituisce il ruotino di scorta dopo l’accen-
sione della spia di allarme pressione pneu- matici, la spia rimane accesa.
■Quando è installato il ruotino di scorta (se in dotazione)
Quando viene montato il ruotino di scorta, il
veicolo potrebbe essere più basso rispetto a quando si usano pneumatici standard.
■Se si fora uno pneumatico anteriore su strade ricoperte di neve o ghiaccio (vei-
coli dotati di ruotino di scorta)
Montare il ruotino di scorta al posto di una delle ruote posteriori del veicolo. Eseguire la procedura indicata di seguito e montare le
catene da neve sulle ruote anteriori:
1 Sostituire una ruota posteriore con il ruo- tino di scorta.
2 Sostituire lo pneumatico anteriore forato con lo pneumatico rimosso dal retrotreno
del veicolo.
3 Montare le catene da neve sulle ruote anteriori.
■Quando si ripone il cric
Prima di riporre il cric, regolarne l’altezza in modo che si adatti al relativo supporto.

4767-2. Azioni da intraprendere in una situazione di emergenza

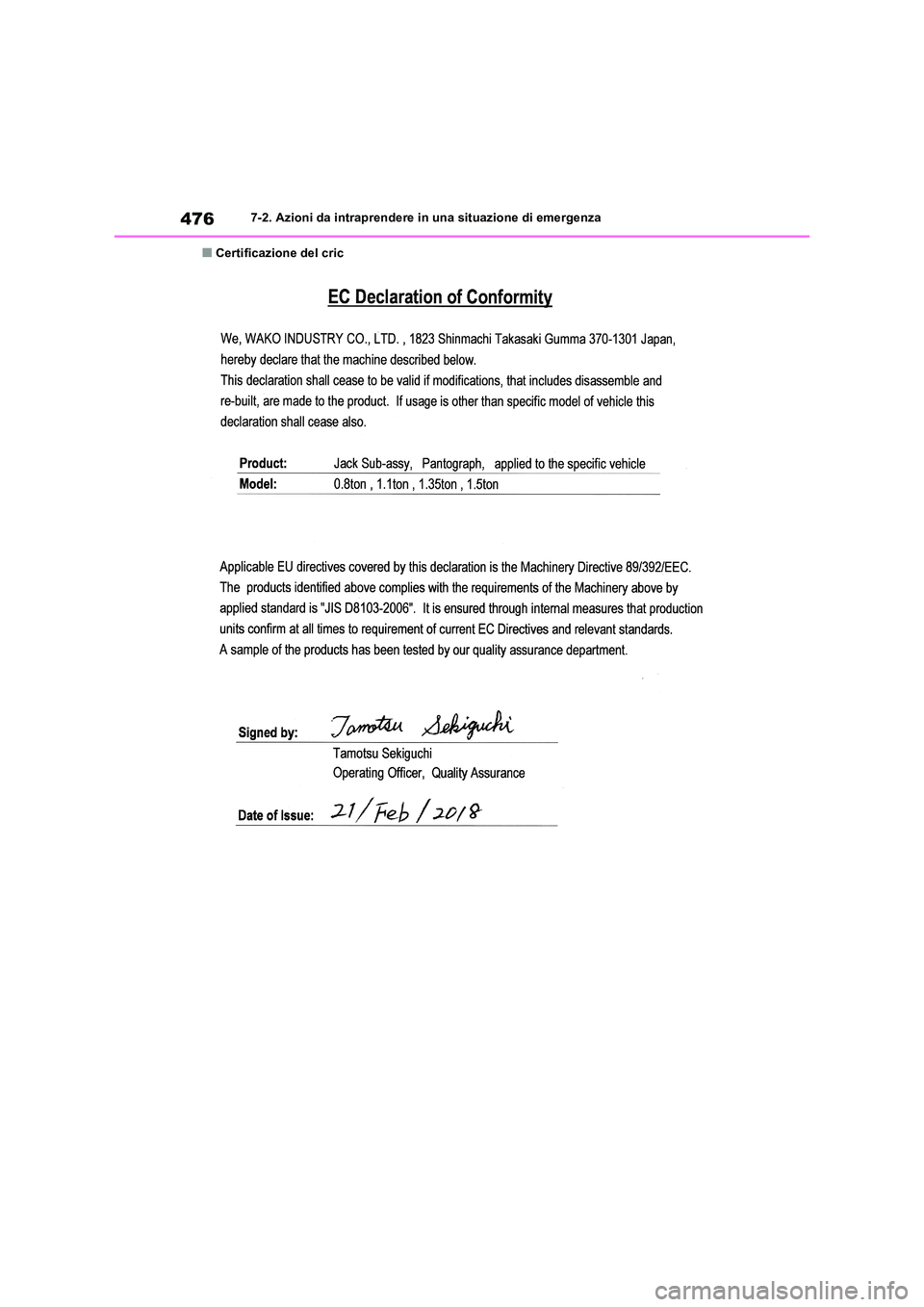

■Certificazione del cric
