2016 TOYOTA LAND CRUISER Manuel du propriétaire (in French)

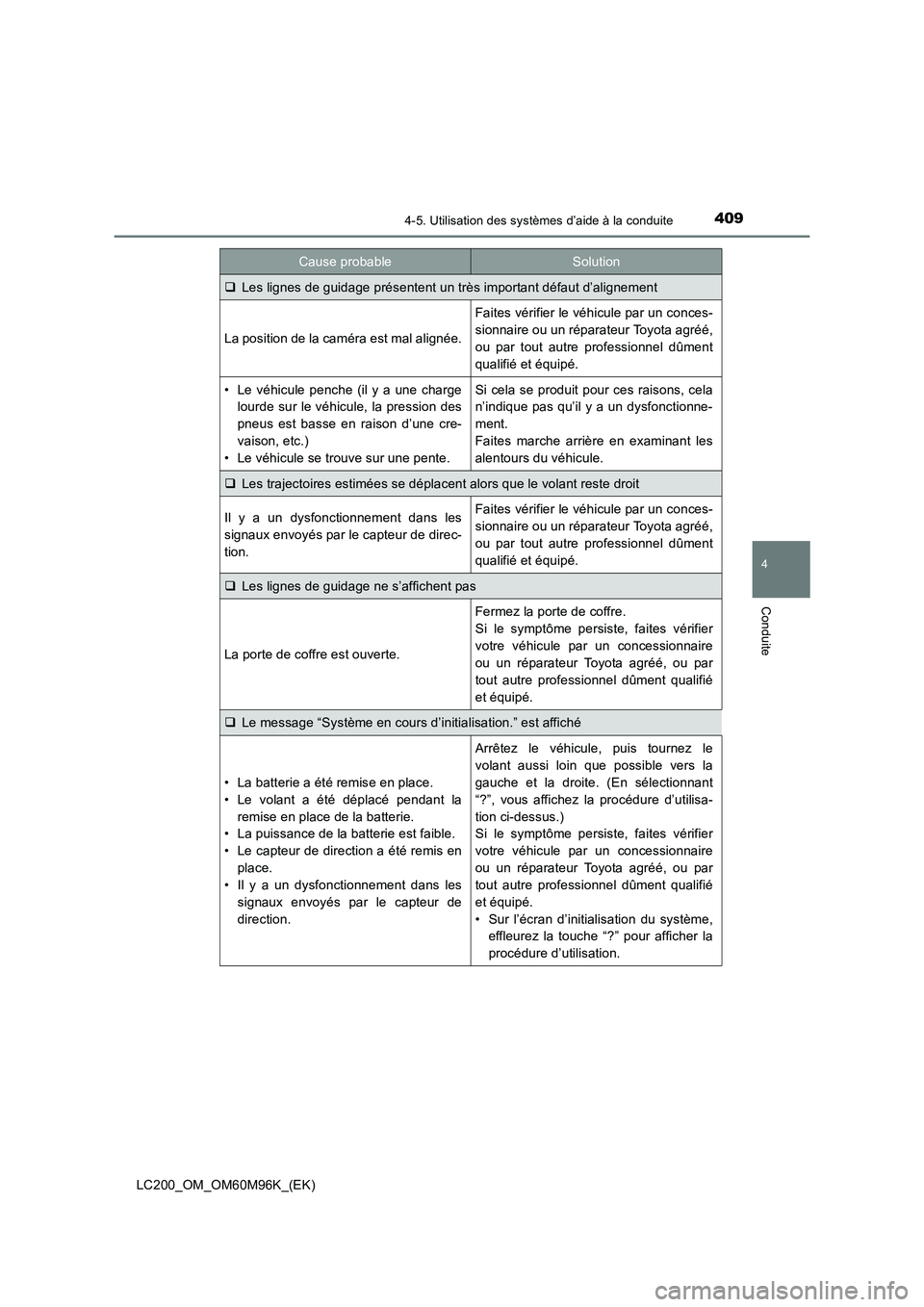

4094-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
LC200_OM_OM60M96K_(EK)
Cause probableSolution
‰Les lignes de guidage présentent un très important défaut d’alignement
La position de la caméra est mal alignée.
Faites vérifier le véhicule par un conces-
sionnaire ou un réparateur Toyota agréé,
ou par tout autre professionnel dûment
qualifié et équipé.
• Le véhicule penche (il y a une charge
lourde sur le véhicule, la pression des
pneus est basse en raison d’une cre-
vaison, etc.)
• Le véhicule se trouve sur une pente.Si cela se produit pour ces raisons, cela
n’indique pas qu’il y a un dysfonctionne-
ment.
Faites marche arrière en examinant les
alentours du véhicule.
‰ Les trajectoires estimées se déplacent alors que le volant reste droit
Il y a un dysfonctionnement dans les
signaux envoyés par le capteur de direc-
tion.Faites vérifier le véhicule par un conces-
sionnaire ou un réparateur Toyota agréé,
ou par tout autre professionnel dûment
qualifié et équipé.
‰Les lignes de guidage ne s’affichent pas
La porte de coffre est ouverte.
Fermez la porte de coffre.
Si le symptôme persiste, faites vérifier
votre véhicule par un concessionnaire
ou un réparateur Toyota agréé, ou par
tout autre professionnel dûment qualifié
et équipé.
‰Le message “Système en cours d’initialisation.” est affiché
• La batterie a été remise en place.
• Le volant a été déplacé pendant la
remise en place de la batterie.
• La puissance de la batterie est faible.
• Le capteur de direction a été remis en
place.
• Il y a un dysfonctionnement dans les
signaux envoyés par le capteur de
direction.
Arrêtez le véhicule, puis tournez le
volant aussi loin que possible vers la
gauche et la droite. (En sélectionnant
“?”, vous affichez la procédure d’utilisa-
tion ci-dessus.)
Si le symptôme persiste, faites vérifier
votre véhicule par un concessionnaire
ou un réparateur Toyota agréé, ou par
tout autre professionnel dûment qualifié
et équipé.
• Sur l’écran d’initialisation du système,effleurez la touche “?” pour afficher la
procédure d’utilisation.

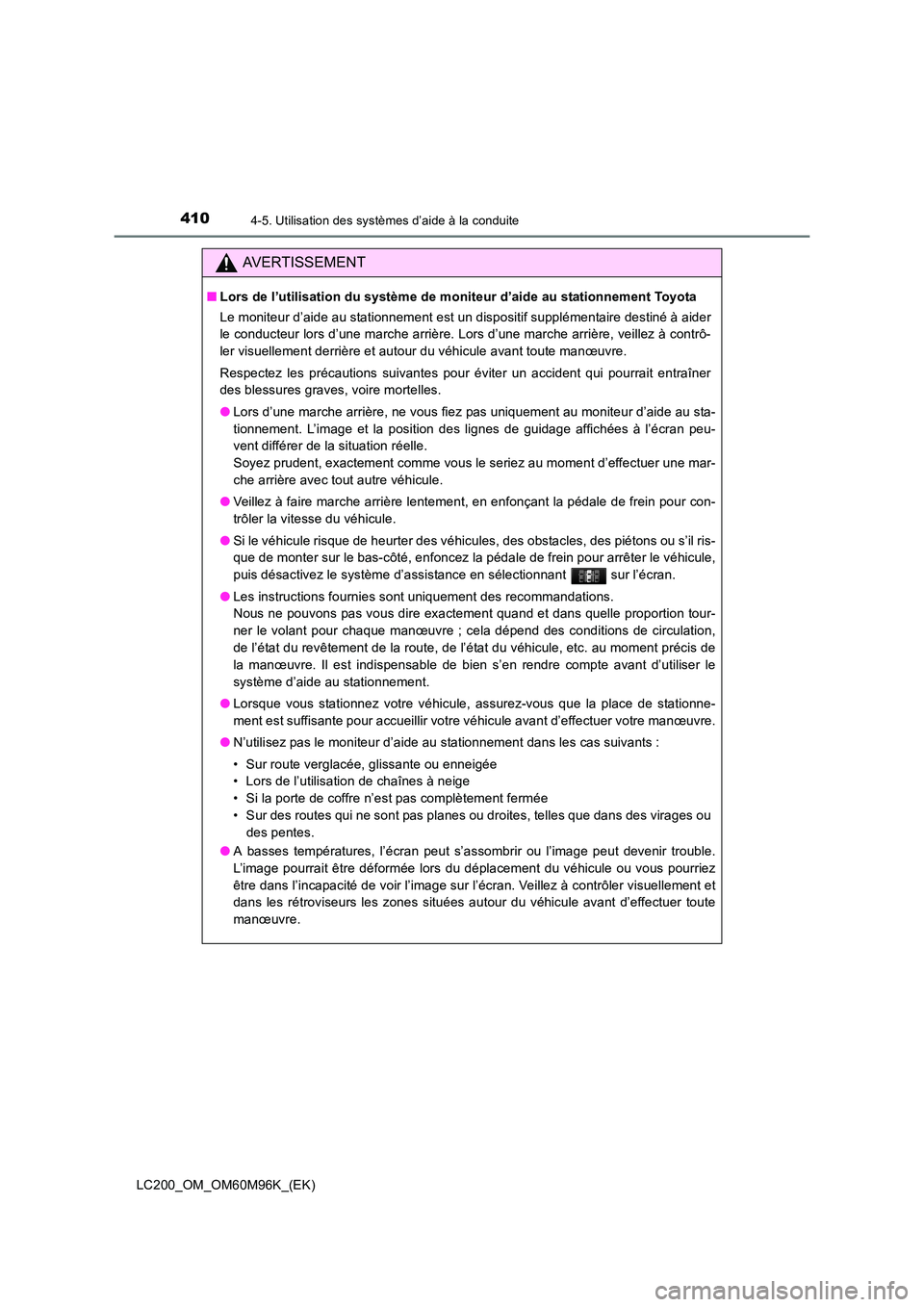

4104-5. Utilisation des systèmes d’aide à la conduite
LC200_OM_OM60M96K_(EK)
AVERTISSEMENT
■Lors de l’utilisation du système de moniteur d’aide au stationnement Toyota
Le moniteur d’aide au stationnement est un dispositif supplémentaire destiné à aider
le conducteur lors d’une marche arrière. Lors d’une marche arrière, veillez à contrô-
ler visuellement derrière et autour du véhicule avant toute manœuvre.
Respectez les précautions suivantes pour éviter un accident qui pourrait entraîner
des blessures graves, voire mortelles.
●Lors d’une marche arrière, ne vous fiez pas uniquement au moniteur d’aide au sta-
tionnement. L’image et la position des lignes de guidage affichées à l’écran peu-
vent différer de la situation réelle.
Soyez prudent, exactement comme vous le seriez au moment d’effectuer une mar-
che arrière avec tout autre véhicule.
● Veillez à faire marche arrière lentement, en enfonçant la pédale de frein pour con-
trôler la vitesse du véhicule.
● Si le véhicule risque de heurter des véhicules, des obstacles, des piétons ou s’il ris-
que de monter sur le bas-côté, enfoncez la pédale de frein pour arrêter le véhicule,
puis désactivez le système d’assistance en sélectionnant sur l’écran.
● Les instructions fournies sont uniquement des recommandations.
Nous ne pouvons pas vous dire exactement quand et dans quelle proportion tour-
ner le volant pour chaque manœuvre ; cela dépend des conditions de circulation,
de l’état du revêtement de la route, de l’état du véhicule, etc. au moment précis de
la manœuvre. Il est indispensable de bien s’en rendre compte avant d’utiliser le
système d’aide au stationnement.
● Lorsque vous stationnez votre véhicule, assurez-vous que la place de stationne-
ment est suffisante pour accueillir votre véhicule avant d’effectuer votre manœuvre.
● N’utilisez pas le moniteur d’aide au stationnement dans les cas suivants :
• Sur route verglacée, glissante ou enneigée
• Lors de l’utilisation de chaînes à neige
• Si la porte de coffre n’est pas complètement fermée
• Sur des routes qui ne sont pas planes ou droites, telles que dans des virages ou
des pentes.
● A basses températures, l’écran peut s’assombrir ou l’image peut devenir trouble.
L’image pourrait être déformée lors du déplacement du véhicule ou vous pourriez
être dans l’incapacité de voir l’image sur l’écran. Veillez à contrôler visuellement et
dans les rétroviseurs les zones situées autour du véhicule avant d’effectuer toute
manœuvre.

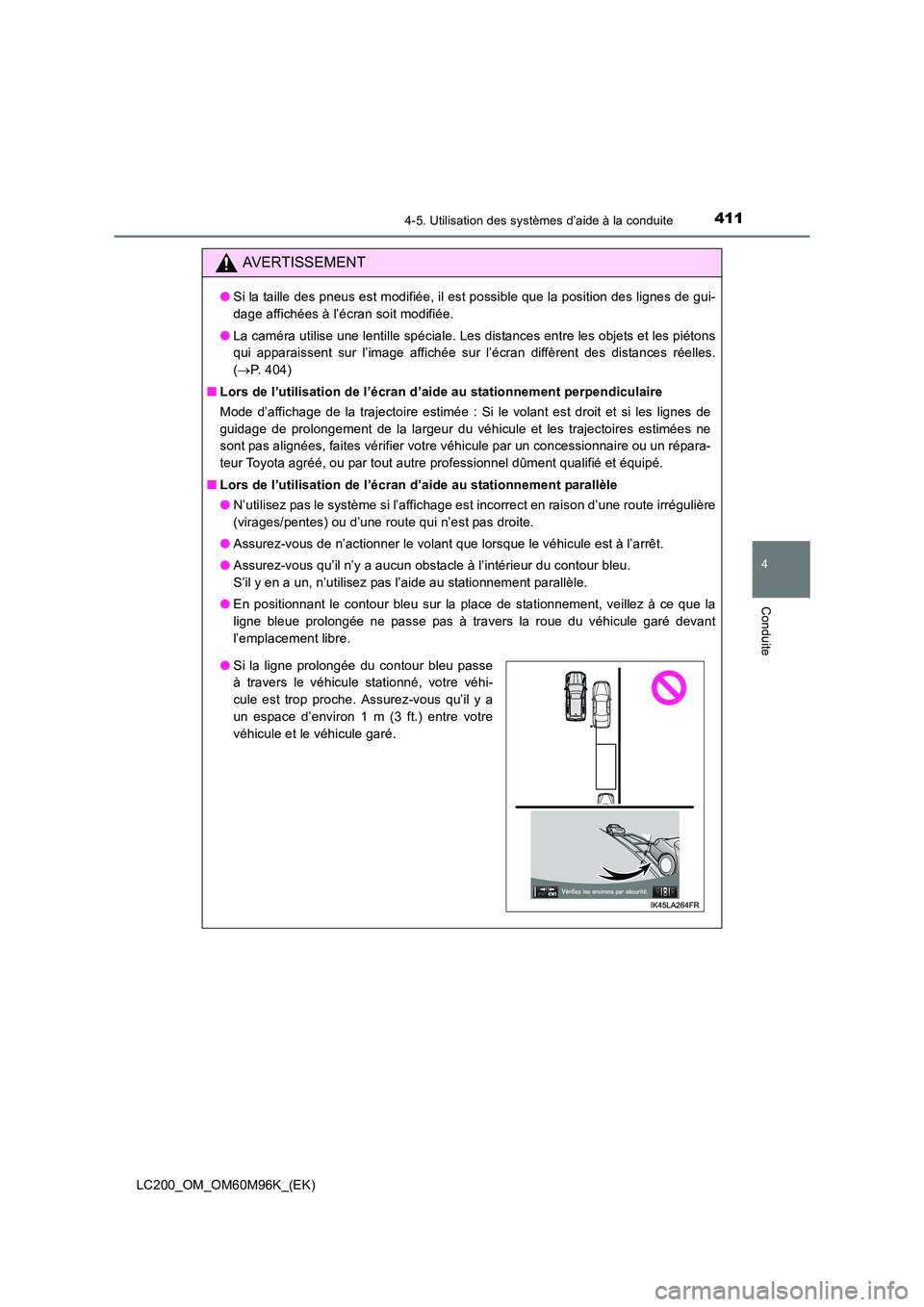

4114-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
LC200_OM_OM60M96K_(EK)
AVERTISSEMENT
●Si la taille des pneus est modifiée, il est possible que la position des lignes de gui-
dage affichées à l’écran soit modifiée.
● La caméra utilise une lentille spéciale. Les distances entre les objets et les piétons
qui apparaissent sur l’image affichée sur l’écran diffèrent des distances réelles.
(→ P. 404)
■ Lors de l’utilisation de l’écran d’aide au stationnement perpendiculaire
Mode d’affichage de la trajectoire estimée : Si le volant est droit et si les lignes de
guidage de prolongement de la largeur du véhicule et les trajectoires estimées ne
sont pas alignées, faites vérifier votre véhicule par un concessionnaire ou un répara-
teur Toyota agréé, ou par tout autre professionnel dûment qualifié et équipé.
■ Lors de l’utilisation de l’écran d’aide au stationnement parallèle
●N’utilisez pas le système si l’affichage est incorrect en raison d’une route irrégulière
(virages/pentes) ou d’une route qui n’est pas droite.
● Assurez-vous de n’actionner le volant que lorsque le véhicule est à l’arrêt.
● Assurez-vous qu’il n’y a aucun obstacle à l’intérieur du contour bleu.
S’il y en a un, n’utilisez pas l’aide au stationnement parallèle.
● En positionnant le contour bleu sur la place de stationnement, veillez à ce que la
ligne bleue prolongée ne passe pas à travers la roue du véhicule garé devant
l’emplacement libre.
●Si la ligne prolongée du contour bleu passe
à travers le véhicule stationné, votre véhi-
cule est trop proche. Assurez-vous qu’il y a
un espace d’environ 1 m (3 ft.) entre votre
véhicule et le véhicule garé.

4124-5. Utilisation des systèmes d’aide à la conduite
LC200_OM_OM60M96K_(EK)
NOTE
■Comment utiliser la caméra
●Il se peut que le moniteur d’aide au stationnement ne fonctionne pas correctement
dans les cas suivants.
• Si l’arrière du véhicule a subi un impact, la position et l’angle de fixation de la
caméra risquent d’être modifiés.
• Comme la caméra dispose d’une structure étanche, ne la détachez pas, ne la
démontez pas et ne la modifiez pas. Cela pourrait entraîner un mauvais fonc-
tionnement.
• Pour nettoyer la lentille de caméra, rincez-la à grande eau et essuyez-la avec
un chiffon doux et humide. Si vous frottez fortement la lentille de caméra, vous
risquez de la rayer et de lui faire perdre sa capacité à transmettre une image
nette.
• Ne versez pas de solvant organique, de cire pour voiture, de produit de net- toyage ou d’enduit pour vitres sur la caméra. Si cela se produit, essuyez la
caméra le plus vite possible.
• En cas de changement brusque de température, notamment lorsque de l’eau chaude est versée sur le véhicule par temps froid, il est possible que le système
ne fonctionne pas normalement.
• Lorsque vous lavez le véhicule, ne dirigez pas de jets d’eau violents sur la caméra ni sur la zone de la caméra. Cela pourrait entraîner un dysfonctionne-
ment de la caméra.
• Lorsque vous utilisez la caméra sous des lampes fluorescentes, une lampe à sodium ou au mercure, etc., les éclairages et les zones éclairées peuvent sem-
bler clignoter.
● Ne soumettez pas la caméra à un choc violent, car cela risque de provoquer un
dysfonctionnement. Si cela se produit, faites vérifier votre véhicule le plus rapide-
ment possible par un concessionnaire ou un réparateur Toyota agréé, ou par tout
autre professionnel dûment qualifié et équipé.

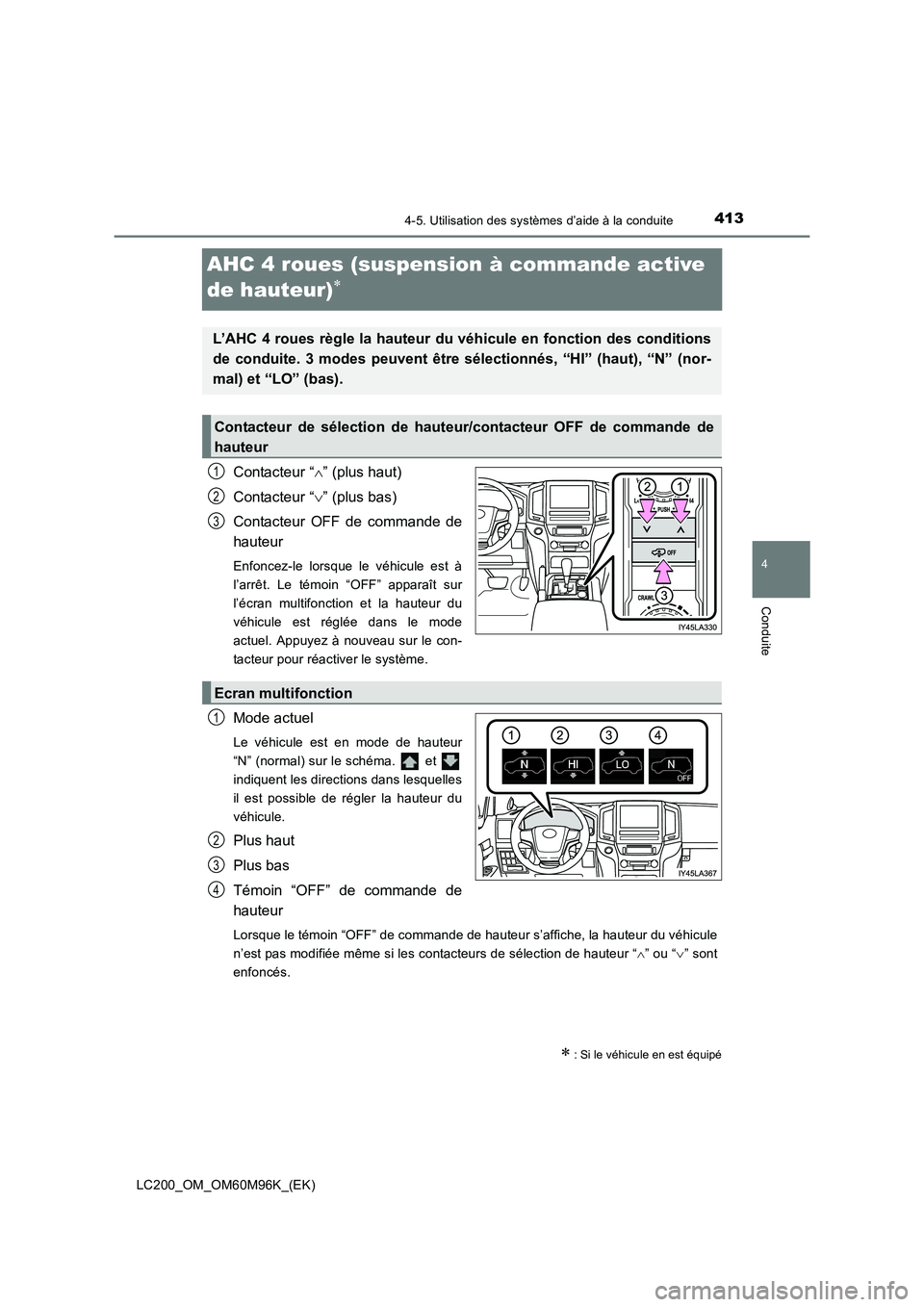

413
4
4-5. Utilisation des systèmes d’aide à la conduite
Conduite
LC200_OM_OM60M96K_(EK)
AHC 4 roues (suspension à commande active
de hauteur)
∗
Contacteur “∧” (plus haut)
Contacteur “ ∨” (plus bas)
Contacteur OFF de commande de
hauteur
Enfoncez-le lorsque le véhicule est à
l’arrêt. Le témoin “OFF” apparaît sur
l’écran multifonction et la hauteur du
véhicule est réglée dans le mode
actuel. Appuyez à nouveau sur le con-
tacteur pour réactiver le système.
Mode actuel
Le véhicule est en mode de hauteur
“N” (normal) sur le schéma. et
indiquent les directions dans lesquelles
il est possible de régler la hauteur du
véhicule.
Plus haut
Plus bas
Témoin “OFF” de commande de
hauteur
Lorsque le témoin “OFF” de commande de hauteur s’affiche, la hauteur du véhicule
n’est pas modifiée même si les contacteurs de sélection de hauteur “ ∧” ou “ ∨” sont
enfoncés.
∗ : Si le véhicule en est équipé
L’AHC 4 roues règle la hauteur du véhicule en fonction des conditions
de conduite. 3 modes peuvent être sélectionnés, “HI” (haut), “N” (nor-
mal) et “LO” (bas).
Contacteur de sélection de hauteur/contacteur OFF de commande de
hauteur
1
2
3
Ecran multifonction
1
2
3
4

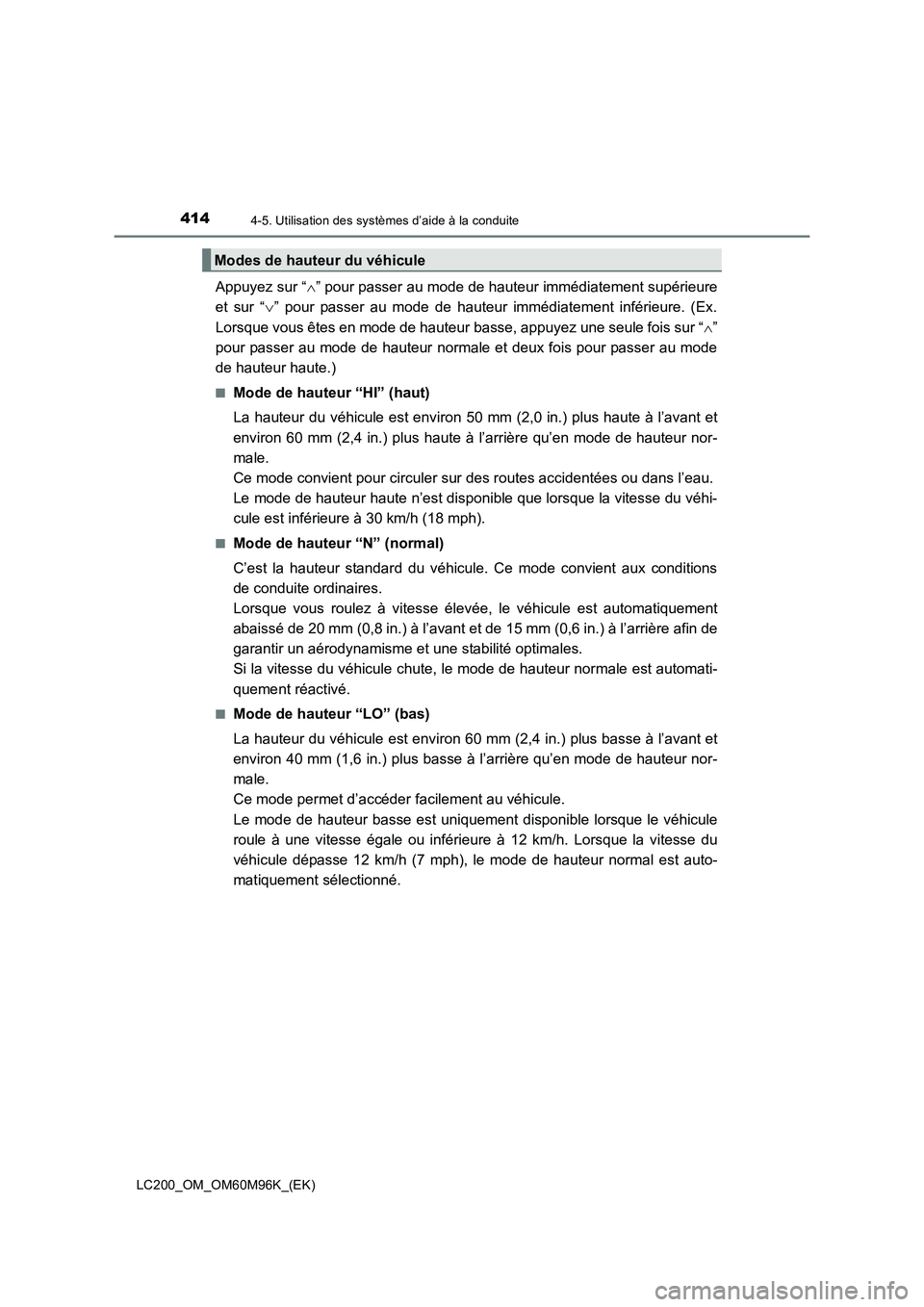

4144-5. Utilisation des systèmes d’aide à la conduite
LC200_OM_OM60M96K_(EK)
Appuyez sur “∧” pour passer au mode de hauteur immédiatement supérieure
et sur “ ∨” pour passer au mode de hauteur immédiatement inférieure. (Ex.
Lorsque vous êtes en mode de hauteur basse, appuyez une seule fois sur “ ∧”
pour passer au mode de hauteur normale et deux fois pour passer au mode
de hauteur haute.)
■Mode de hauteur “HI” (haut)
La hauteur du véhicule est environ 50 mm (2,0 in.) plus haute à l’avant et
environ 60 mm (2,4 in.) plus haute à l’arrière qu’en mode de hauteur nor-
male.
Ce mode convient pour circuler sur des routes accidentées ou dans l’eau.
Le mode de hauteur haute n’est disponible que lorsque la vitesse du véhi-
cule est inférieure à 30 km/h (18 mph).
■Mode de hauteur “N” (normal)
C’est la hauteur standard du véhicule. Ce mode convient aux conditions
de conduite ordinaires.
Lorsque vous roulez à vitesse élevée, le véhicule est automatiquement
abaissé de 20 mm (0,8 in.) à l’avant et de 15 mm (0,6 in.) à l’arrière afin de
garantir un aérodynamisme et une stabilité optimales.
Si la vitesse du véhicule chute, le mode de hauteur normale est automati-
quement réactivé.
■Mode de hauteur “LO” (bas)
La hauteur du véhicule est environ 60 mm (2,4 in.) plus basse à l’avant et
environ 40 mm (1,6 in.) plus basse à l’arrière qu’en mode de hauteur nor-
male.
Ce mode permet d’accéder facilement au véhicule.
Le mode de hauteur basse est uniquement disponible lorsque le véhicule
roule à une vitesse égale ou inférieure à 12 km/h. Lorsque la vitesse du
véhicule dépasse 12 km/h (7 mph), le mode de hauteur normal est auto-
matiquement sélectionné.
Modes de hauteur du véhicule

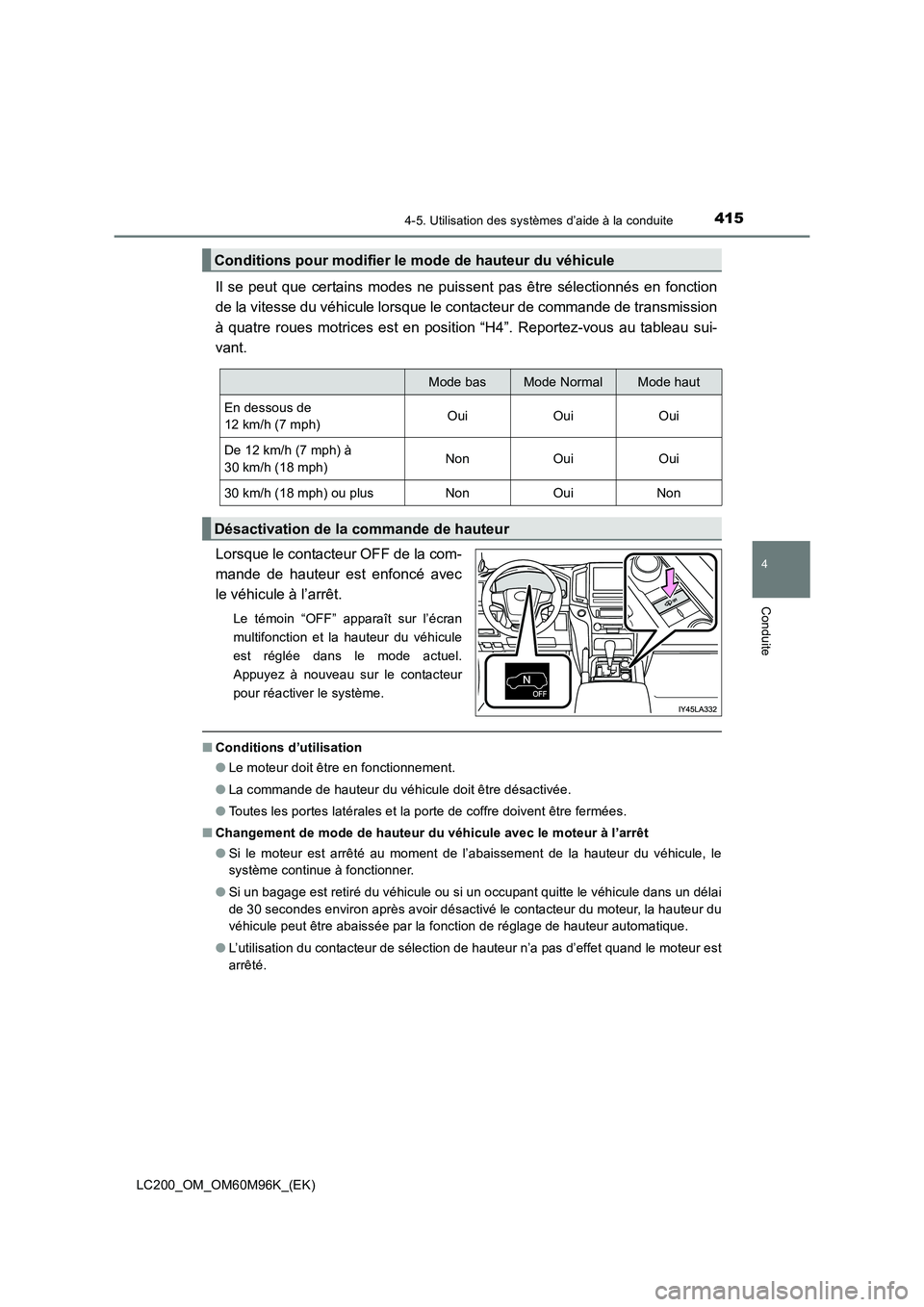

4154-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
LC200_OM_OM60M96K_(EK)
Il se peut que certains modes ne puissent pas être sélectionnés en fonction
de la vitesse du véhicule lorsque le contacteur de commande de transmission
à quatre roues motrices est en position “H4”. Reportez-vous au tableau sui-
vant.
Lorsque le contacteur OFF de la com-
mande de hauteur est enfoncé avec
le véhicule à l’arrêt.
Le témoin “OFF” apparaît sur l’écran
multifonction et la hauteur du véhicule
est réglée dans le mode actuel.
Appuyez à nouveau sur le contacteur
pour réactiver le système.
■Conditions d’utilisation
●Le moteur doit être en fonctionnement.
● La commande de hauteur du véhicule doit être désactivée.
● Toutes les portes latérales et la porte de coffre doivent être fermées.
■ Changement de mode de hauteur du véhicule avec le moteur à l’arrêt
●Si le moteur est arrêté au moment de l’abaissement de la hauteur du véhicule, le
système continue à fonctionner.
● Si un bagage est retiré du véhicule ou si un occupant quitte le véhicule dans un délai
de 30 secondes environ après avoir désactivé le contacteur du moteur, la hauteur du
véhicule peut être abaissée par la fonction de réglage de hauteur automatique.
● L’utilisation du contacteur de sélection de hauteur n’a pas d’effet quand le moteur est
arrêté.
Conditions pour modifier le mode de hauteur du véhicule
Mode basMode NormalMode haut
En dessous de
12 km/h (7 mph)OuiOuiOui
De 12 km/h (7 mph) à
30 km/h (18 mph)NonOuiOui
30 km/h (18 mph) ou plusNonOuiNon
Désactivation de la commande de hauteur

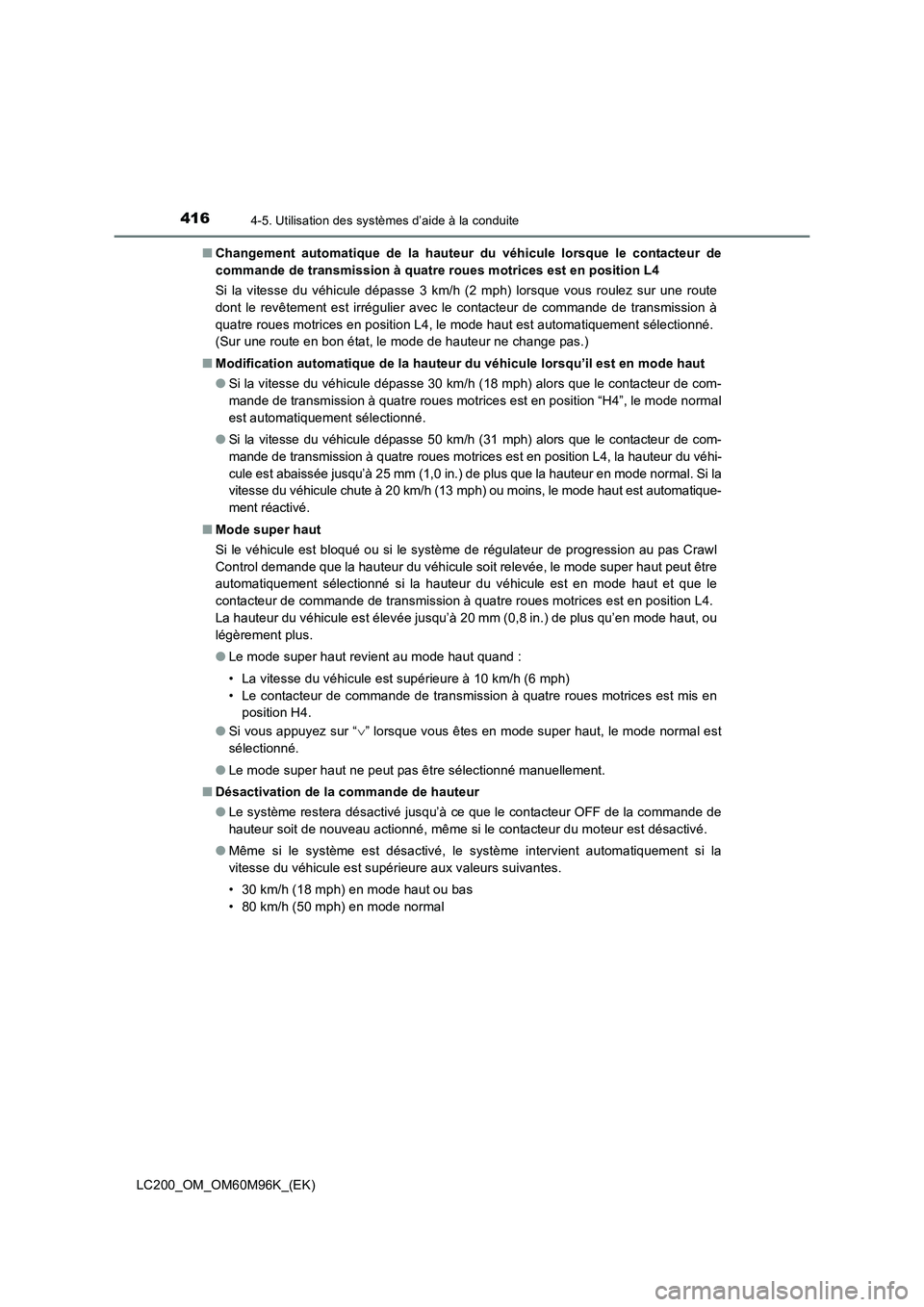

4164-5. Utilisation des systèmes d’aide à la conduite
LC200_OM_OM60M96K_(EK)■
Changement automatique de la hauteur du véhicule lorsque le contacteur de
commande de transmission à quatre roues motrices est en position L4
Si la vitesse du véhicule dépasse 3 km/h (2 mph) lorsque vous roulez sur une route
dont le revêtement est irrégulier avec le contacteur de commande de transmission à
quatre roues motrices en position L4, le mode haut est automatiquement sélectionné.
(Sur une route en bon état, le mode de hauteur ne change pas.)
■ Modification automatique de la hauteur du véhicule lorsqu’il est en mode haut
●Si la vitesse du véhicule dépasse 30 km/h (18 mph) alors que le contacteur de com-
mande de transmission à quatre roues motrices est en position “H4”, le mode normal
est automatiquement sélectionné.
● Si la vitesse du véhicule dépasse 50 km/h (31 mph) alors que le contacteur de com-
mande de transmission à quatre roues motrices est en position L4, la hauteur du véhi-
cule est abaissée jusqu’à 25 mm (1,0 in.) de plus que la hauteur en mode normal. Si la
vitesse du véhicule chute à 20 km/h (13 mph) ou moins, le mode haut est automatique-
ment réactivé.
■ Mode super haut
Si le véhicule est bloqué ou si le système de régulateur de progression au pas Crawl
Control demande que la hauteur du véhicule soit relevée, le mode super haut peut être
automatiquement sélectionné si la hauteur du véhicule est en mode haut et que le
contacteur de commande de transmission à quatre roues motrices est en position L4.
La hauteur du véhicule est élevée jusqu’à 20 mm (0,8 in.) de plus qu’en mode haut, ou
légèrement plus.
●Le mode super haut revient au mode haut quand :
• La vitesse du véhicule est supérieure à 10 km/h (6 mph)
• Le contacteur de commande de transmission à quatre roues motrices est mis en
position H4.
● Si vous appuyez sur “ ∨” lorsque vous êtes en mode super haut, le mode normal est
sélectionné.
● Le mode super haut ne peut pas être sélectionné manuellement.
■ Désactivation de la commande de hauteur
●Le système restera désactivé jusqu’à ce que le contacteur OFF de la commande de
hauteur soit de nouveau actionné, même si le contacteur du moteur est désactivé.
● Même si le système est désactivé, le système intervient automatiquement si la
vitesse du véhicule est supérieure aux valeurs suivantes.
• 30 km/h (18 mph) en mode haut ou bas
• 80 km/h (50 mph) en mode normal
